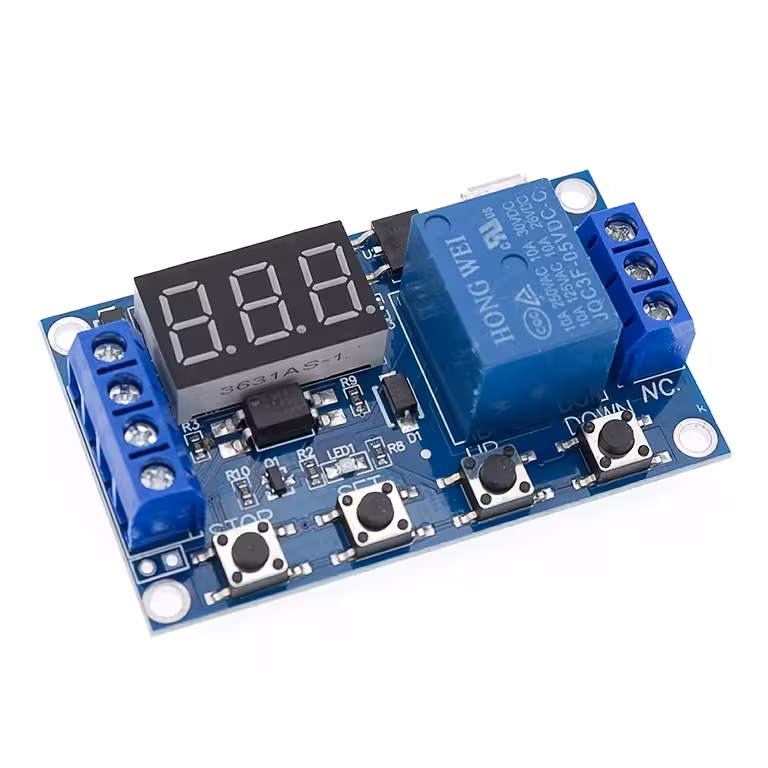

Időzített relé modul állítható idővel, kompatibilis 6–30V-tal (5V MicroUSB táplálás is lehetséges). Ideális ipari és DIY alkalmazásokhoz, ahol időzített relére, vezérlésre és állítható időre van szükség, digitális kijelzővel és interferenciabiztos kialakítással.
Fő jellemzők
Tápfeszültség: 5V (MicroUSB) vagy 6–30V DC
Trigger: High Level Trigger 3–24V
Kimeneti kapacitás: max. 30VDC 5A vagy 220VAC 5A
Optocsatoló szigetelés: növeli az interferenciabiztosságot és megőrzi a beállításokat
Időfelbontás: állítható 0.1 s – 999 perc
Digitális kijelző: növekvő vagy csökkenő kijelzés, állapotjelző
Méretek: 62 × 38 × 17 mm
Előnyök
Intuitív beállítás — SET / UP / DOWN / STOP gombok gyors konfiguráláshoz
Megbízható működés zajos elektromos környezetben az optocsatolónak köszönhetően
Több üzemmód (P1–P4) a flexibilitásért az automatizálásban
Paraméterek állandó memóriája a beállítás után
Kompakt és könnyen integrálható panelekbe vagy DIY projektekbe
Műszaki specifikációk
Paraméter
Részlet
Tápfeszültség
5V MicroUSB vagy 6–30V DC
Trigger
High Level 3–24V
Szigetelés típusa
Optocsatoló
Kapcsolóáram
≤ 5A (max 30VDC vagy 220VAC)
Időtartomány
0.1 s – 999 perc (választható)
Üzemmódok
P1 (pulse on), P2 (delay then on), P3 (loop), P4 (hold then delay)
Méretek
62 × 38 × 17 mm
Kijelző felbontás
0.1 s / 1 s / 1 perc (tizedes pont pozíciójától függően választható)
Működési módok (részletes)
P1 — Pulse ON (OP)
A jel fogadásakor a relé az OP időtartamra bekapcsol, majd kikapcsol. Altípusok:
P1.1 — ismételt jeleket figyelmen kívül hagyja az OP alatt
P1.2 — ismételt jel újraindítja az OP időzítőt
P1.3 — reset jel leállítja a relét és az időzítőt
P2 — Delay then ON
Jel érkezésekor a modul vár a CL időre, majd aktiválja a relét OP időre, majd kikapcsol.
P3 — Loop (ON/OFF ciklus)
P3.1 — ciklus elindul jelre; P3.2 — automatikus ciklus indul tápláláskor jel nélkül. A ciklusok száma (LOP) állítható vagy korlátlan.
P4 — Hold then Delay
A relé aktív marad, amíg a jel jelen van. A jel eltűnésekor elindul az OP időzítés; lejáratkor kikapcsol. Jel alatt az időzítő resetelődik.
Paraméterbeállítás lépésről lépésre
Győződjön meg róla, hogy a modul megfelelően kap tápot (5V MicroUSB vagy 6–30V a csatlakozókon).
A főmenüben nyomja meg SET 2 másodpercig az üzemmód választó menübe lépéshez.
Használja az UP/DOWN gombokat a P1–P4 kiválasztásához; rövid SET a paraméterek (OP / CL / LOP) szerkesztéséhez.
A beállítások után nyomja meg SET 2 másodpercig a mentéshez és a főmenübe való visszatéréshez.
Használja a STOP-ot a gyors ON/OFF váltáshoz (vészleállítás funkció).
Időtartomány kiválasztása
Röviden nyomja meg a STOP-ot a beállító menüben a tizedes pont mozgatásához és a felbontás kiválasztásához (0.1 s / 1 s / 1 perc). Példa: OP = 03.2 kijelzi 3,2 másodpercet.
Figyelmeztetések és csatlakozás
Ügyeljen a relé érintkezőire — passzívak; helytelen csatlakozás magas feszültségnél (220VAC) veszélyes lehet.
A relé lábai ki vannak téve — kerülje a közvetlen érintkezést működés közben.
A trigger jelet a specifikációnak megfelelően használja (High Level 3–24V).
Opcionálisan a jel földelését a rendszer földjéhez csatlakoztathatja, ha a projekt specifikációja engedi.
Ajánlott alkalmazások
Ipari és háztartási automatizálás
Kis motorok, szivattyúk és szelepek vezérlése (tartsa be a max áramot)
DIY rendszerek Arduino / PLC időzített vezérléshez
Projektek, ahol időzített relé modul és kijelző szükséges a monitorozáshoz
Gyakran ismételt kérdések
Lehetséges MicroUSB-ről táplálni?
Igen — MicroUSB 5V támogatott; alternatívaként 6–30V a csatlakozókon.
Mekkora a maximális áram a kontaktuson?
Max. 5A 30VDC vagy 220VAC (ellenőrizze a terhelési feltételeket és a teljesítménytényezőt).
Mi a minimális időintervallum?
0.1 s (a tizedes pont pozíciójától függően) – 999 perc.
Műszaki megjegyzés
A modul optocsatoló szigetelést, állandó paramétermemóriát és több működési mód (P1–P4) támogatását tartalmazza. Ajánlott azoknak a felhasználóknak, akiknek időzített relé modulra van szükségük, állítható idővel, digitális kijelzővel és precíz vezérléssel.
