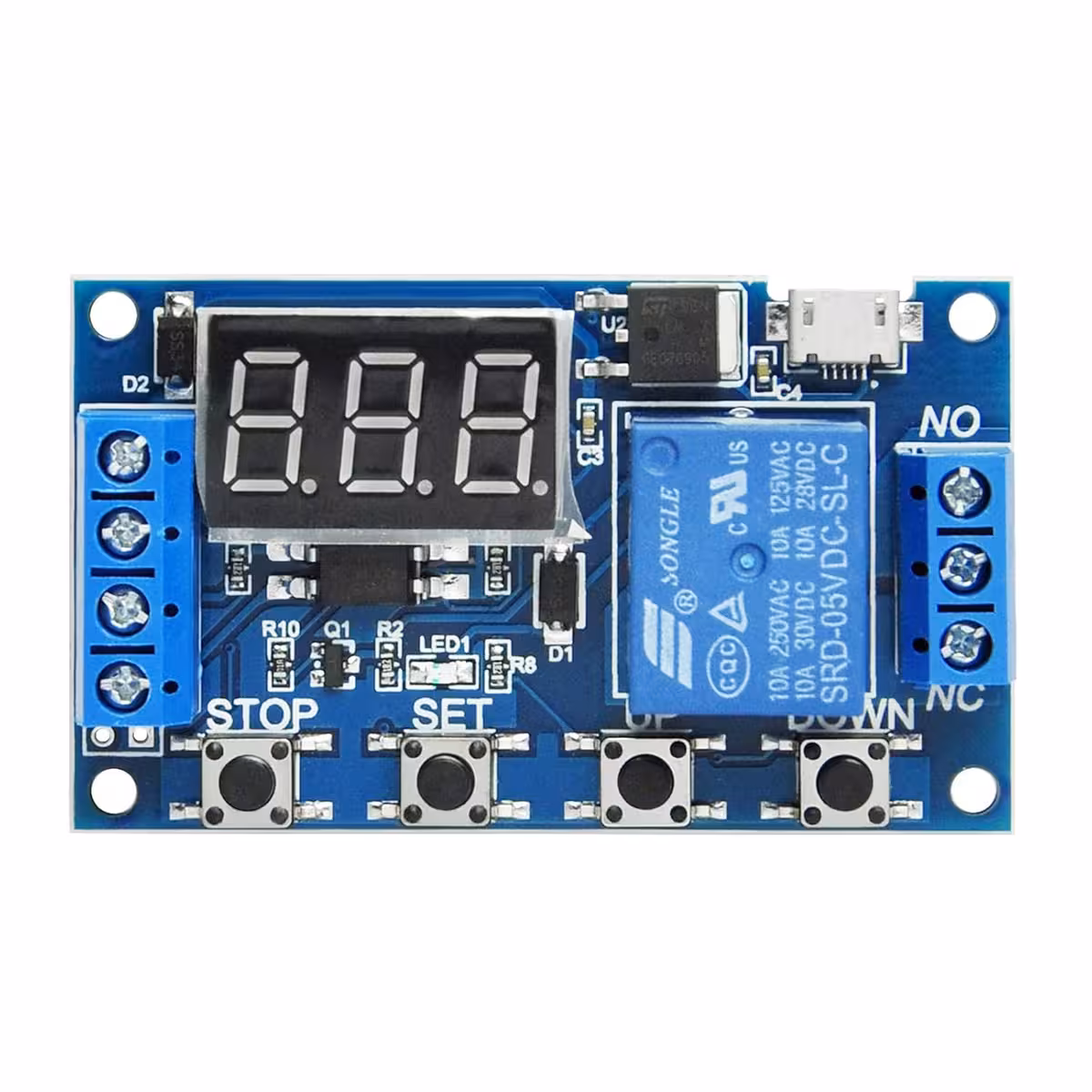

Programozható időzítő relé modul kijelzővel — precíz kapcsolás 0.1 másodperctől 999 percig
Szükséged van egy szivattyú pontos, 30 másodperces késleltetésű indítására, ventilátorok ciklikus vezérlésére vagy egy Arduino jelre épülő precíz időzítésre? A barkács megoldások helyett válaszd ezt a professzionális, programozható időzítő relé modult, amely négy konfigurálható üzemmóddal és 0.1 másodperctől egészen 999 percig állítható időintervallummal teszi egyszerűvé a feladatot.
Megjegyzés: A relé kimeneti érintkezői passzívak és nyitottak. A 220V-os hálózati feszültség bekötését kizárólag szakember végezheti!
Miért válaszd ezt a modult? (Főbb előnyök):
- Optocsatolós leválasztás — a vezérlő és a teljesítménykör elektromosan teljesen elszigetelt, így hatékonyan védi az Arduino vagy PLC vezérlődet az induktív terhelések okozta feszültségtüskéktől.
- 4 üzemmód (P1–P4) — az egyszerű időzített impulzustól a ciklikus ki/be kapcsolásig minden megoldható, külső programozás nélkül.
- Állítható időfelbontás — három fokozatban (0.1s, 1s, 1min) válthatsz a tizedespont segítségével, gyorsan és egyszerűen.
- Digitális kijelző — valós időben követheted a visszaszámlálást, és a relé aktuális állapotát is látod.
- Permanens memória — a beállítások áramszünet esetén is megmaradnak, nem kell újra konfigurálnod a rendszert.
- Dupla tápellátás — használhatsz 5V-os MicroUSB csatlakozót (akár power bankról is), vagy 6–30V DC bemenetet ipari környezethez.
- Kompakt méret — a 62 × 38 × 17 mm-es kialakításnak köszönhetően bármilyen DIY dobozba vagy vezérlőszekrénybe könnyedén beépíthető.
Műszaki részletek és teljesítmény
Az 5A-es relé akár 30V DC vagy 220V AC feszültségű terhelések kapcsolására is alkalmas, így ideális kisebb motorok, szivattyúk, mágnesszelepek vagy egyéb közepes teljesítményű eszközök vezérlésére. Az optocsatolós leválasztás nagy segítséget nyújt elektromos zajjal terhelt környezetben, megóvva a mikrovezérlőt a zavaroktól.
A négy programozható üzemmód (P1–P4) lefedi a leggyakoribb automatizálási igényeket. A P3 üzemmódban a LOP paraméterrel állíthatod be a ciklusok számát (0 érték esetén végtelen ciklus). A STOP gomb vészleállítóként funkcionál, amely az időzítőtől függetlenül azonnal megszakítja a folyamatot.
| Paraméter | Érték / Részletek |
|---|---|
| Tápfeszültség | 5V MicroUSB vagy 6–30V DC sorkapcson |
| Trigger jel | High Level 3–24V DC |
| Leválasztás típusa | Optocsatoló |
| Maximális kapcsolási áram | 5A (30V DC vagy 220V AC esetén) |
| Időzítési tartomány | 0.1 s – 999 min |
| Időfelbontás | 0.1 s / 1 s / 1 min (tizedesponttal állítható) |
| Üzemmódok | P1 – Impulzus, P2 – Késleltetett bekapcsolás, P3 – Ciklikus ki/be, P4 – Időzített tartás |
| Kijelző | Digitális, visszaszámláló + relé állapotjelző |
| Memória | Permanens (áramszünet után is tárolja a beállításokat) |

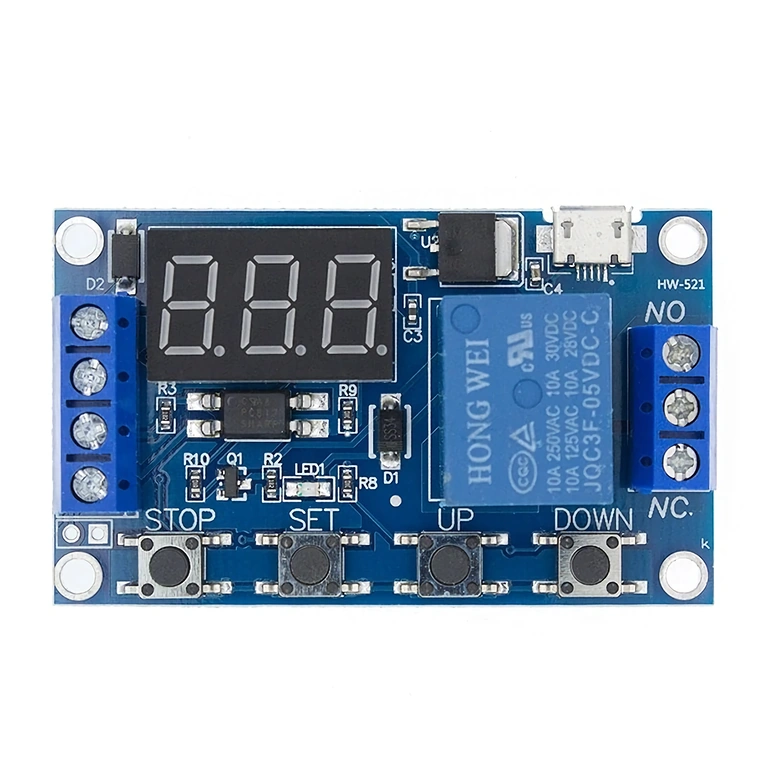

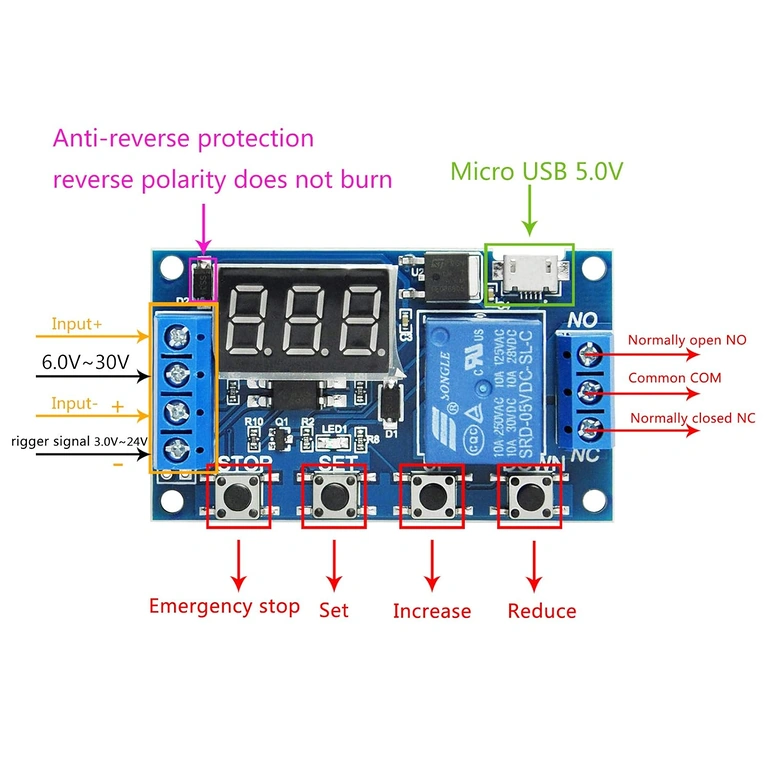

| Vezérlőgombok | SET / UP / DOWN / STOP |
| Méretek | 62 × 38 × 17 mm |
Programozási útmutató

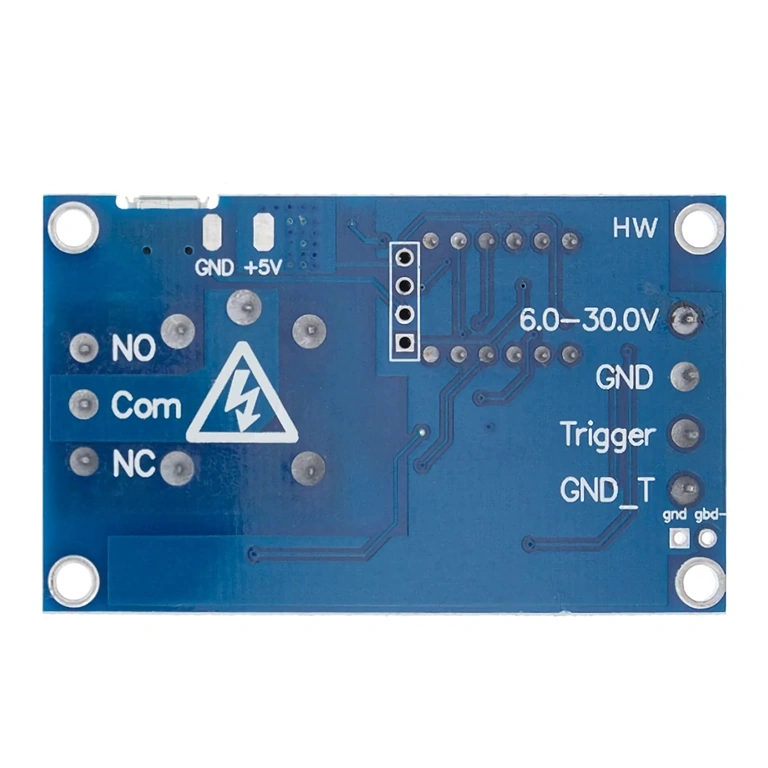

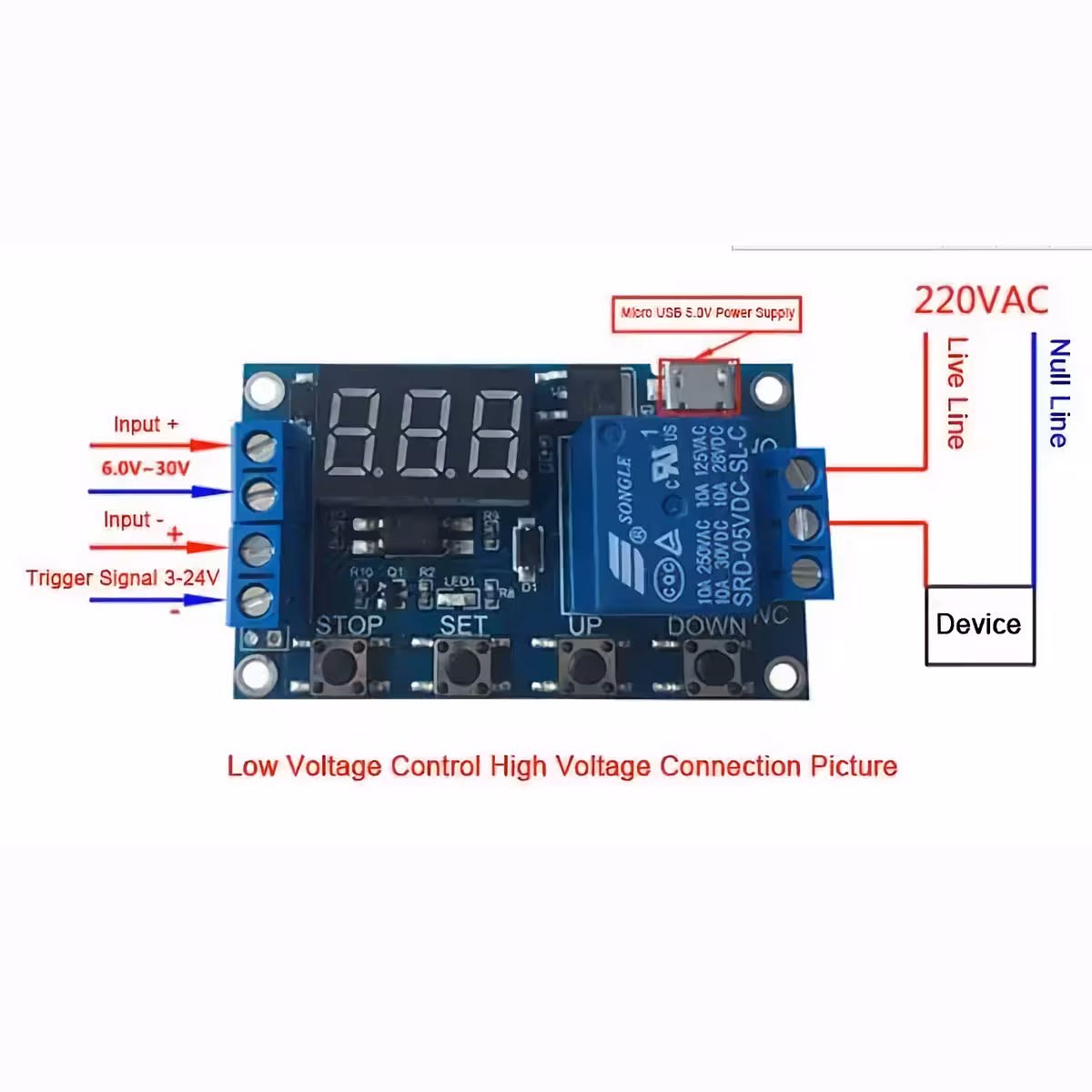

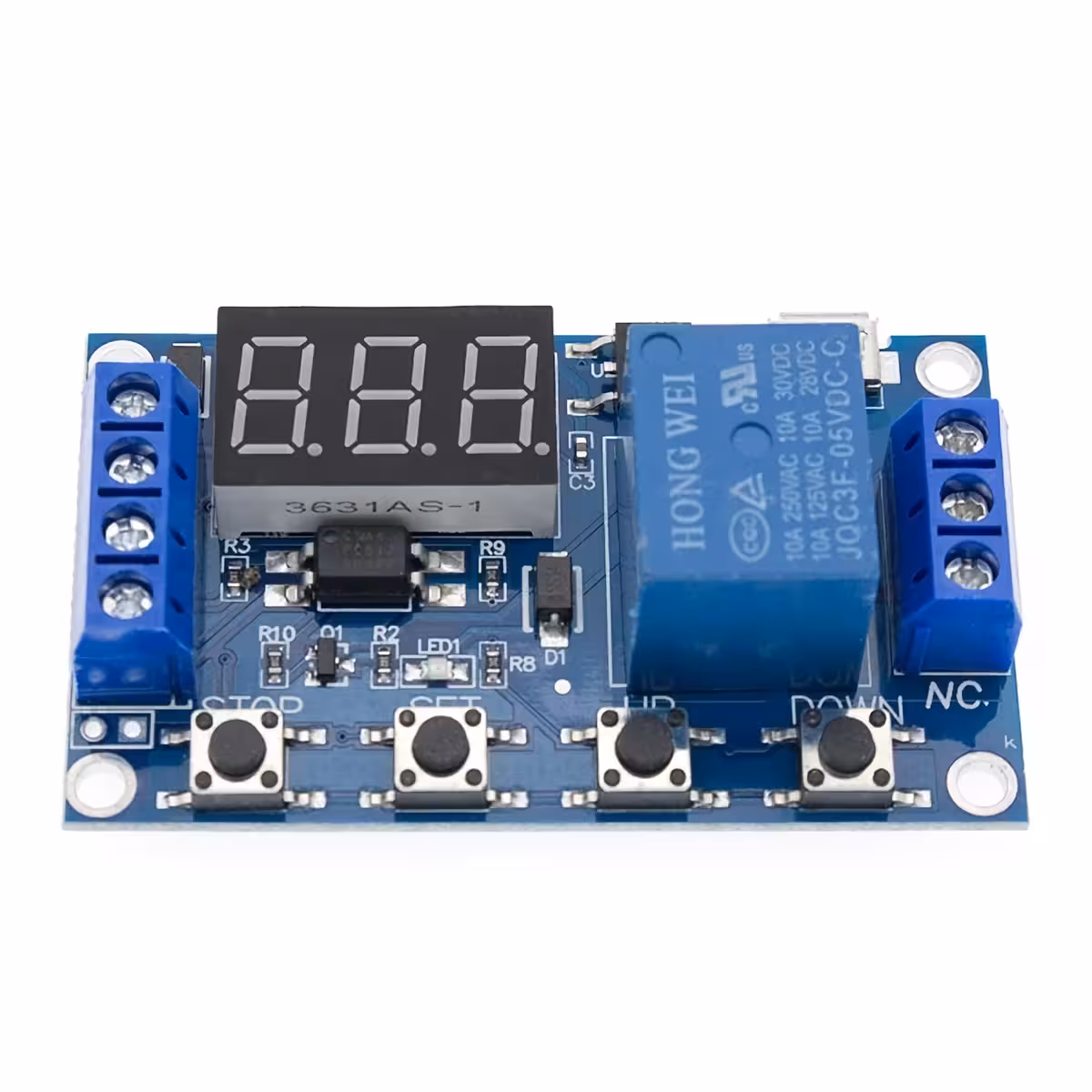

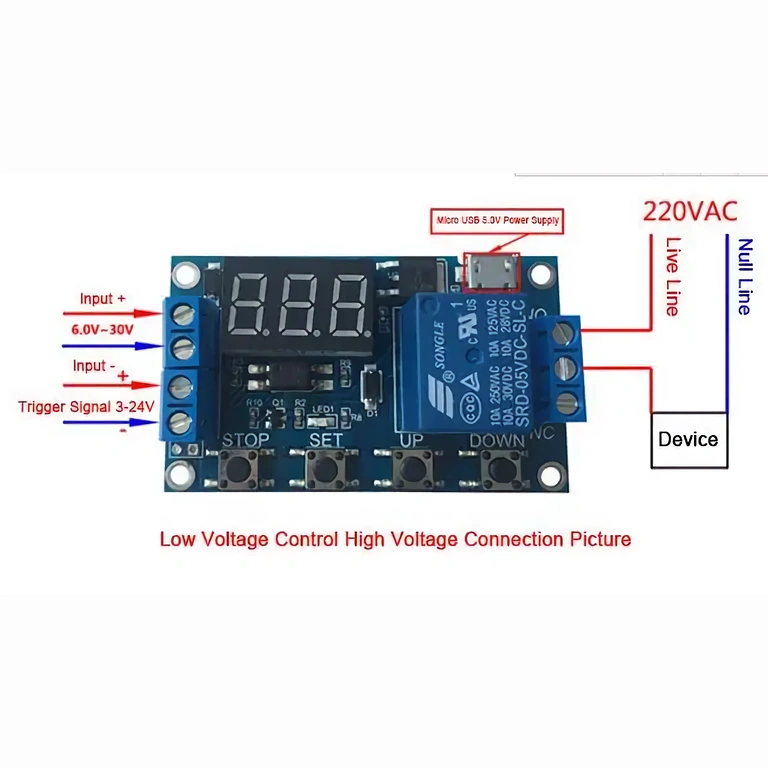

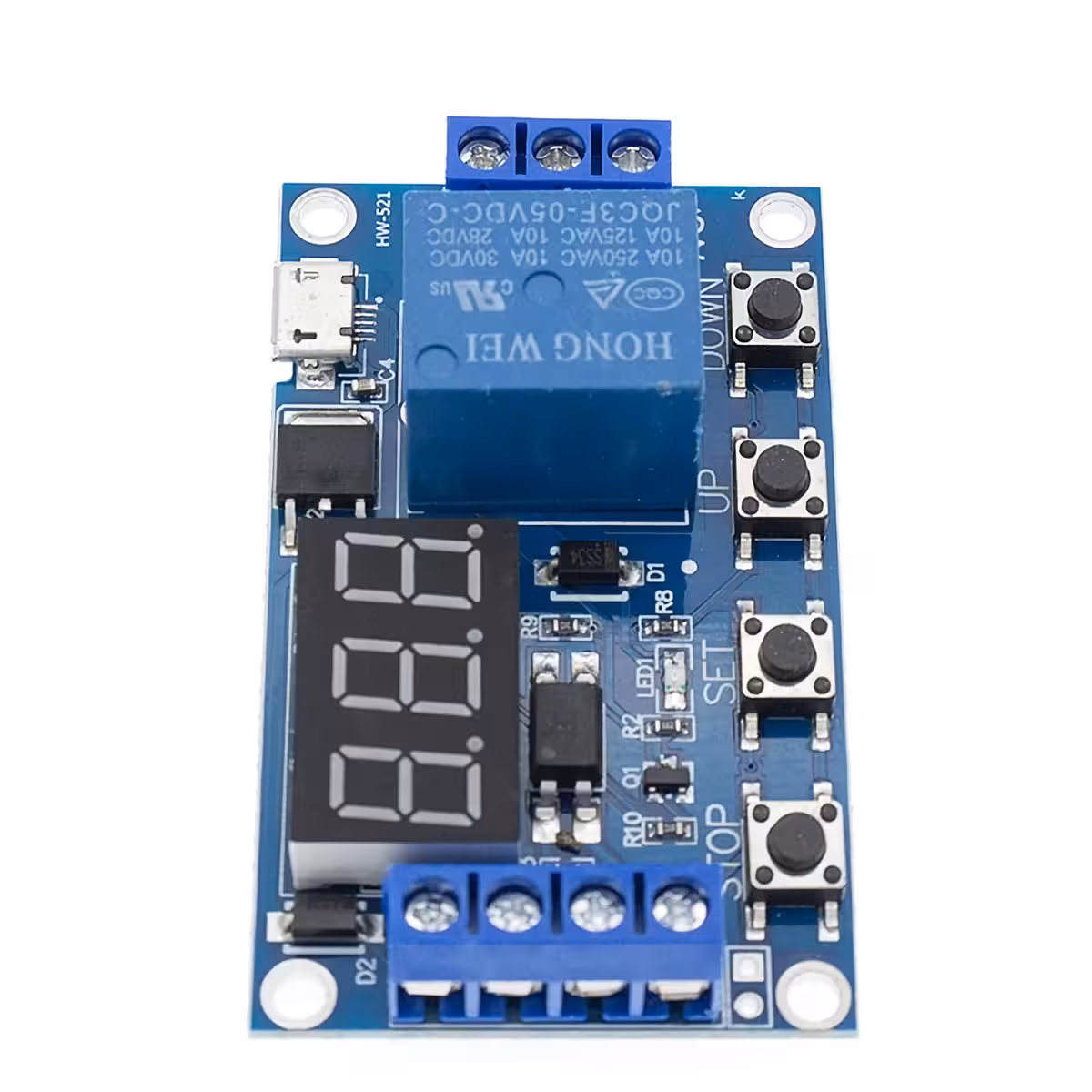

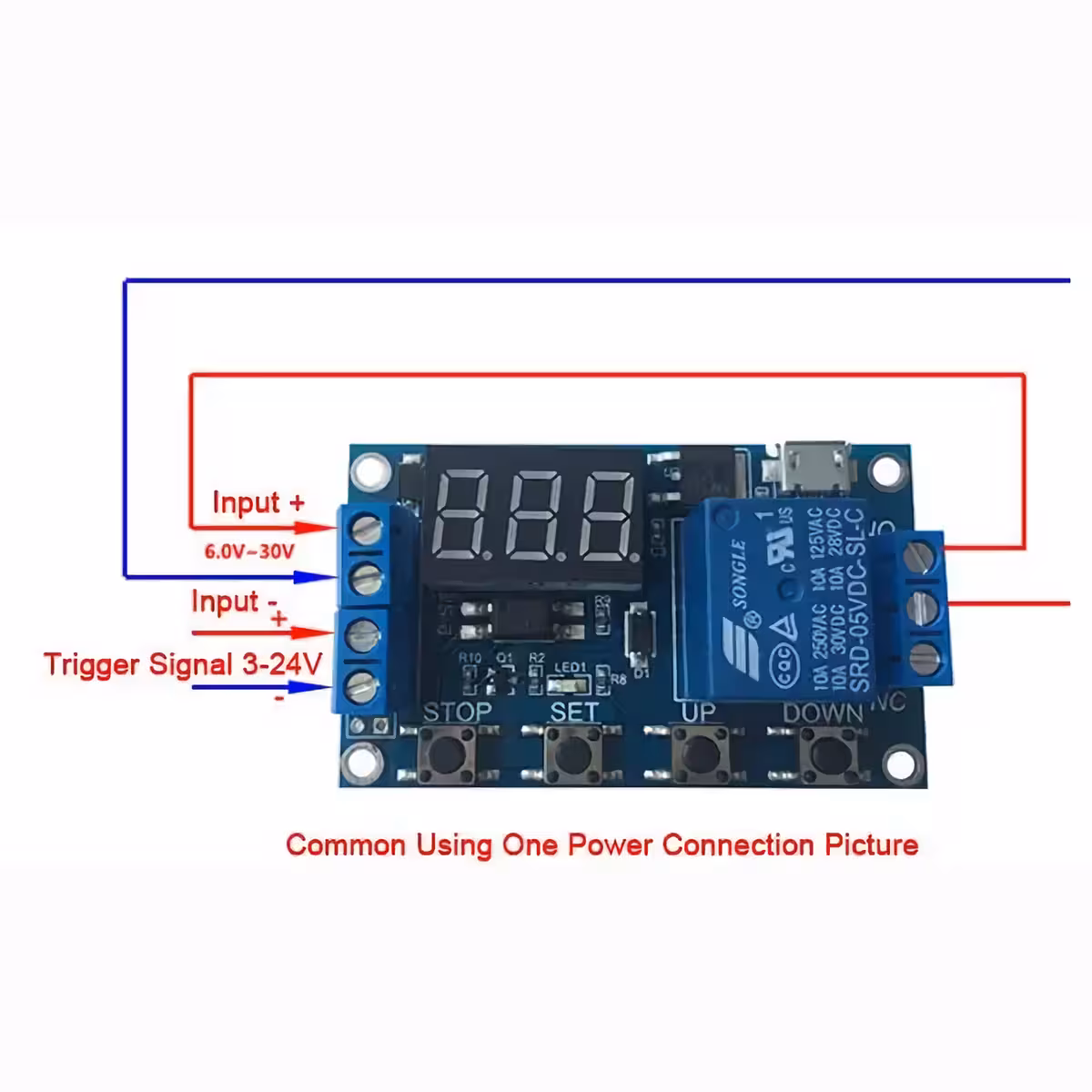

- Csatlakoztasd a tápellátást: 5V MicroUSB vagy 6–30V DC a sorkapcsokon keresztül. A kijelző azonnal életre kel.
- Tartsd nyomva a SET gombot 2 másodpercig az üzemmódválasztó menübe való belépéshez.
- Az UP és DOWN gombokkal navigálhatsz a P1, P2, P3 és P4 módok között. A SET rövid megnyomásával léphetsz be a kiválasztott mód paramétereibe (OP, CL, LOP).
- Az időfelbontás módosításához nyomd meg röviden a STOP gombot a beállítási menüben — a tizedespont vándorlásával válthatsz a 0.1s / 1s / 1min tartományok között. Példa: a 03.2 kijelzés 3.2 másodpercet jelent.
- A kívánt értékek beállítása után tartsd nyomva a SET gombot 2 másodpercig a mentéshez és a főmenübe való visszatéréshez. A paraméterek véglegesen tárolódnak.
- A STOP gomb a főképernyőn bármikor használható vészleállítóként vagy a relé manuális ki/be kapcsolására.
A csomag tartalma
- 1× Programozható időzítő relé modul digitális kijelzővel
- Csatlakozók a tápellátáshoz és a relé kimenethez (panelre szerelve)
- MicroUSB port az 5V-os tápellátáshoz
Gyakran Ismételt Kérdések
Táplálhatom a modult közvetlenül power bankról MicroUSB-n keresztül?
Igen. A MicroUSB port szabványos 5V-on működik, így bármilyen power bank vagy telefontöltő tökéletesen megfelel a táplálására, ami különösen hasznos hordozható projektek vagy tesztelés esetén.
Milyen terhelést kapcsolhatok biztonságosan a relével?
A relé maximum 5A-t bír 30V DC vagy 220V AC mellett. Nagy indítási áramfelvételű motorok vagy szivattyúk esetén javasoljuk egy külső mágneskapcsoló használatát, ahol ez a relé csak a vezérlőjelet adja.
Egy ESP32 3.3V-os kimenete képes vezérelni a modult?
Igen. A trigger bemenet 3V és 24V DC közötti High Level jelet fogad, így az Arduino, ESP32 vagy Raspberry Pi digitális kimenetei közvetlenül, további alkatrészek nélkül is képesek aktiválni.
Mi történik a beállításokkal áramszünet esetén?
A modul permanens memóriával rendelkezik, így a kiválasztott üzemmód, az időzítések (OP, CL) és a ciklusszám (LOP) az áramellátás megszűnése után is megmaradnak.
Hogyan működik a P3 mód és hogyan korlátozhatom a ciklusokat?
A P3 mód egy automatikus ciklikus ki/be kapcsolást végez. A LOP paraméterrel állíthatod be az ismétlések számát (0 esetén végtelen ciklus). A P3.1 külső trigger jelre indul, a P3.2 pedig automatikusan elindul a tápfeszültség megjelenésekor.
