12V-os időzítő relé dupla kijelzővel – a precíz automatizálás kulcsa
Szeretnéd, hogy egy szivattyú 10 másodperc után automatikusan elinduljon, leállítanál egy motort egy fix intervallum után, vagy ismétlődő ciklusokat hoznál létre felügyelet nélkül? Ez a 12V-os, programozható időzítő relé dupla LED kijelzővel pontos vezérlést, jól átlátható beállításokat és áramszünet esetén is megőrzött paramétereket kínál.
Megjegyzés: A beállított értékeket a modul automatikusan elmenti, így áramkimaradás után is azonnal folytatja a működést a korábbi konfigurációval.
Miért válaszd ezt a modult? (Főbb előnyök):
- Kétszínű dupla LED kijelző — zöld a T1, piros a T2 időzítéshez; egy pillantással láthatod, éppen melyik ciklus fut

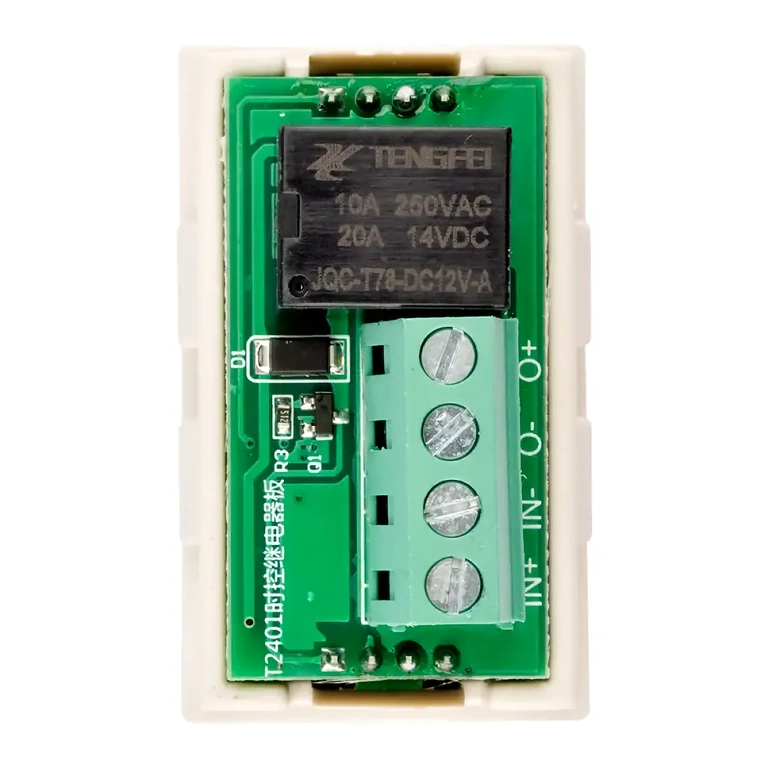

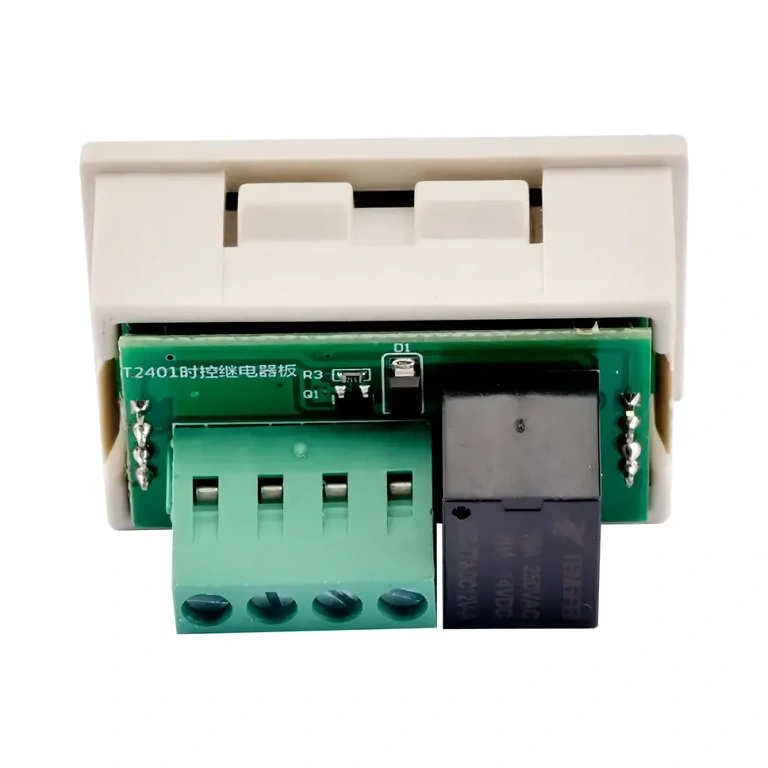

- Erős, 20A-es relé — motorok, szivattyúk, mágnesszelepek és ventilátorok kapcsolása gond nélkül; kétszer akkora terhelhetőség, mint a hagyományos 10A-es moduloknál
- 3 üzemmód — Késleltetés (Delay), Időzítés (Timing) és Ciklikus (Loop) mód az automatikus, folyamatos ismétléshez
- Széles időtartomány — 0–999 másodperc, perc vagy óra; a másodperces impulzusoktól a többnapos folyamatokig mindenre alkalmas
- Nem felejtő memória — áramszünet esetén a modul ott folytatja, ahol abbahagyta, nincs szükség újraprogramozásra
- Beállítászár (P3) — megakadályozza a véletlen módosításokat, ideális fix telepítésű rendszerekhez

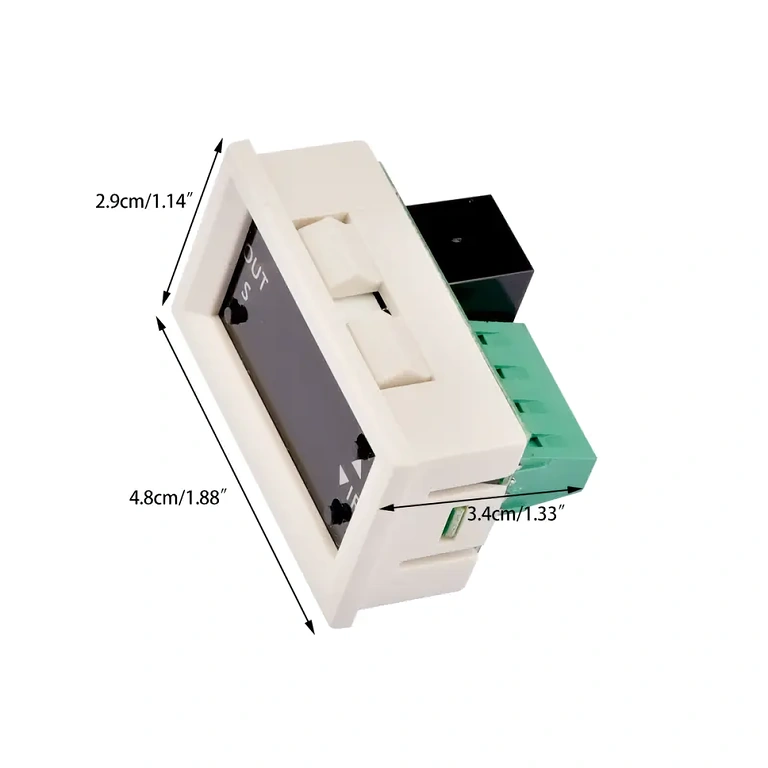

- Kompakt méret, szabványos beépítés — 47.6 × 28.6 × 33.2 mm, könnyen beépíthető vezérlőpanelekbe vagy ipari dobozokba
Műszaki adatok és teljesítmény
A modul lelkét egy precíziós mikrokontroller alkotja, amely függetlenül kezeli a két időintervallumot, és késleltetésmentesen frissíti a kijelzőt. A P2 (kapcsolási prioritás) funkcióval beállíthatod, hogy a ciklus aktív vagy inaktív reléállapottal induljon – ez kritikus fontosságú olyan eszközöknél, ahol nem kívánatos a hirtelen indítás. A három fizikai gomb (S, △, ▽) határozott visszajelzést ad, így a menüben való navigáció még munkakesztyűben is gyors és egyszerű.
| Paraméter | Érték / Részletek |
|---|---|
| Tápfeszültség | 12V DC |
| Relé maximális áramerőssége | 20A |
| Időtartomány | 0 – 999 másodperc / perc / óra |
| Üzemmódok | Késleltetés, Időzítés, Ciklikus (Loop) |
| Kijelző | Dupla digitális LED (zöld T1 + piros T2) |
| Memória | Nem felejtő (áramszünet esetén is megőrzi az adatokat) |

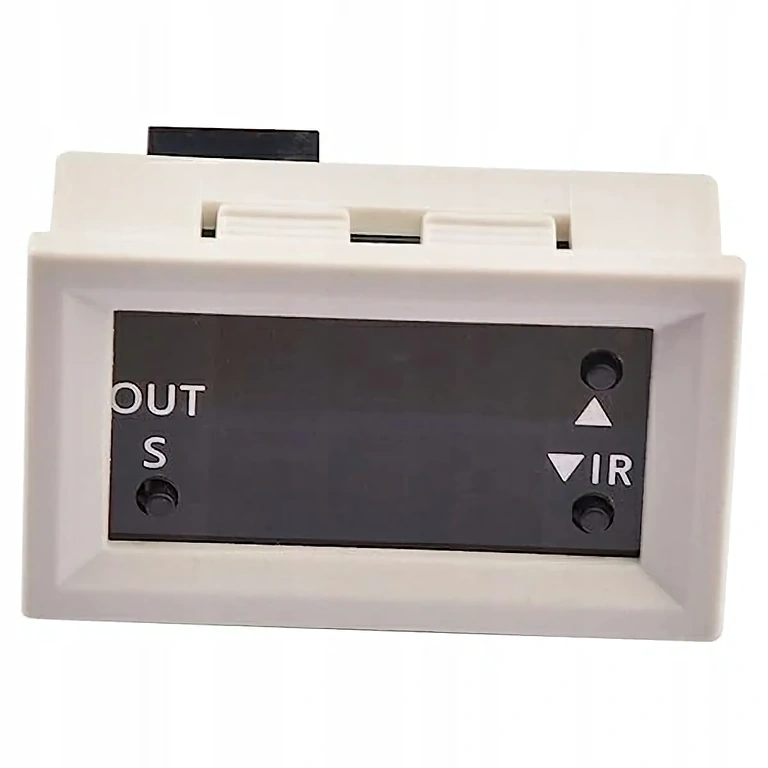

| Vezérlőgombok | 3 (S, △, ▽) |
| Modul méretei | 47.6 × 28.6 × 33.2 mm |
| Beépítési méret | 45 × 26.1 mm |
Programozási útmutató
- Tartsd nyomva az „S” gombot 6 másodpercig a menübe való belépéshez.
- Használd a „△” vagy „▽” gombokat az értékek módosításához; nyomd meg újra az „S”-t a következő paraméterre lépéshez.
- P0 – Időegység az 1. időzítéshez (zöld kijelző): P0-0 = másodperc | P0-1 = perc | P0-2 = óra.
- P1 – Időegység a 2. időzítéshez (piros kijelző): P1-0 = másodperc | P1-1 = perc | P1-2 = óra.
- P2 – Kapcsolási prioritás: P2-on = bekapcsolással kezd | P2-off = kikapcsolással kezd.
- P3 – Beállítászár: P3-0 = feloldva | P3-1 = zárolva (védelem a módosítások ellen).
- Nyomd meg kétszer az „S” gombot az időtartamok beállításához: zöld kijelző = 1. idő, piros kijelző = 2. idő.
- Példa késleltetett indításra: 6 másodperc – állítsd be P1-0, zöld: 000, piros: 006.
- Példa késleltetett leállításra: 5 másodperc – állítsd be P0-0, zöld: 005, piros: 000.

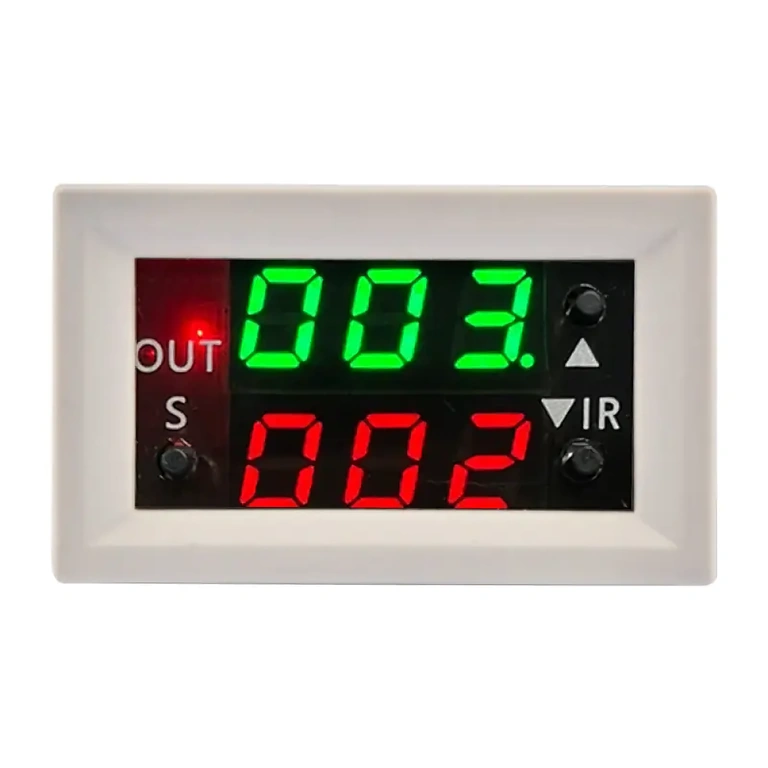

- Példa végtelen ciklusra: 3 mp be / 2 mp ki – állítsd be P0-0, P1-0, P2-ON, zöld: 003, piros: 002.
A csomag tartalma
- 1 x Programozható 12V-os időzítő relé modul dupla LED kijelzővel
Gyakran Ismételt Kérdések
Mi történik a beállításokkal áramszünet esetén?
A modul nem felejtő memóriával rendelkezik, amely automatikusan elmenti az összes paramétert. Az áramellátás visszatérésekor a készülék a korábban beállított értékekkel folytatja a működést, nincs szükség újraprogramozásra.
Használható ez a modul DC motor vezérlésére?
Igen, a beépített relé 20A-ig terhelhető, így alkalmas DC motorok, kisebb szivattyúk, ventilátorok vagy mágnesszelepek vezérlésére, amennyiben az áramfelvétel nem haladja meg ezt a határértéket.
Mi a különbség a Delay és a Loop mód között?
A Delay mód egyetlen alkalommal kapcsol a beállított idő letelte után. A Loop mód egy végtelenített ciklust hoz létre, amely folyamatosan váltogat az aktív (T1) és inaktív (T2) állapotok között, ami ideális szakaszos működtetéshez vagy villogtatáshoz.
Üzemeltethető 24V-ról is?
Ez a modell kizárólag 12V DC feszültséggel működik. A magasabb feszültség rákapcsolása a készülék végleges meghibásodását okozhatja. 24V-os rendszerhez speciális 24V-os modell vagy DC-DC feszültségcsökkentő szükséges.
Mennyire pontos az időzítés?
A beépített mikrokontrollernek köszönhetően a modul nagy pontosságú, másodperc alapú időzítést biztosít. Hosszabb időtartamok (órák) esetén az eltérés az általános automatizálási feladatoknál elhanyagolható.
