220V-os programozható időzítő relé dupla T1/T2 kijelzővel — precíz időzítés analóg pontatlanságok nélkül
Szeretnéd automatizálni szivattyúidat, ventilátoraidat vagy öntözőrendszeredet anélkül, hogy folyamatosan figyelned kellene az órát? Ez a programozható időzítő relé végleges megoldást kínál. Csak állítsd be a T1 és T2 intervallumokat, válaszd ki a megfelelő üzemmódot, és a készülék önállóan teszi a dolgát éjjel-nappal, áramszünet esetén is megőrizve a beállításokat.
Megjegyzés: A modul beszerelése alapvető elektromos szaktudást igényel. Kérjük, a bekötés előtt tanulmányozza a csomagban található kapcsolási rajzot.
Miért válaszd ezt a modellt? (Főbb előnyök):

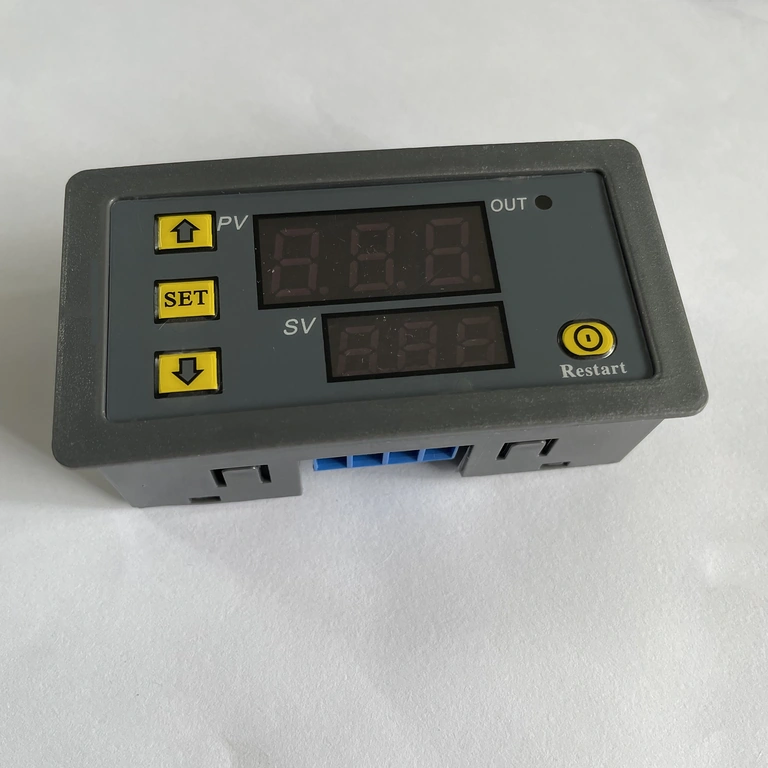

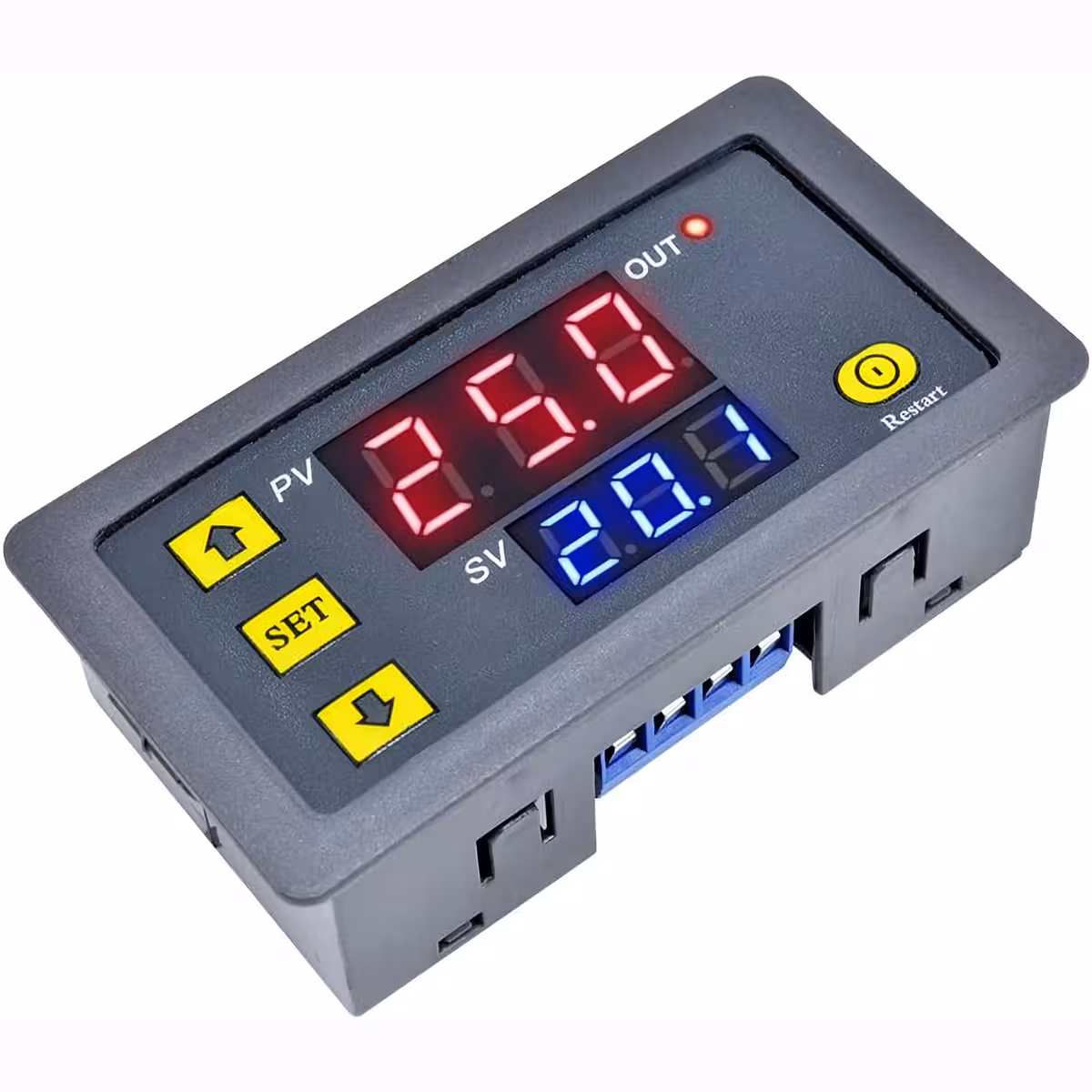

- Dupla LED kijelző (T1 + T2) — egyszerre láthatod és módosíthatod mindkét időzítési intervallumot, bonyolult menürendszerek nélkül
- 6 üzemmód — késleltetés, időzítés, valamint ON/OFF és OFF/ON ciklusok, amelyek szinte bármilyen feladatra alkalmasak, az öntözéstől az ipari vezérlésig
- 0–999 tartomány (másodperc, perc vagy óra) — teljes rugalmasság a P0 paraméteren keresztül, kiegészítő modulok nélkül
- Nem felejtő memória — a T1, T2, P0 és P1 beállítások áramszünet esetén is megmaradnak; az áramellátás visszatérésekor a készülék pontosan ott folytatja, ahol abbahagyta
- 10A / 1500W teljesítmény — közvetlenül kapcsolhatsz vele szivattyúkat, ventilátorokat, fűtőszálakat vagy világítást, külön mágneskapcsoló nélkül

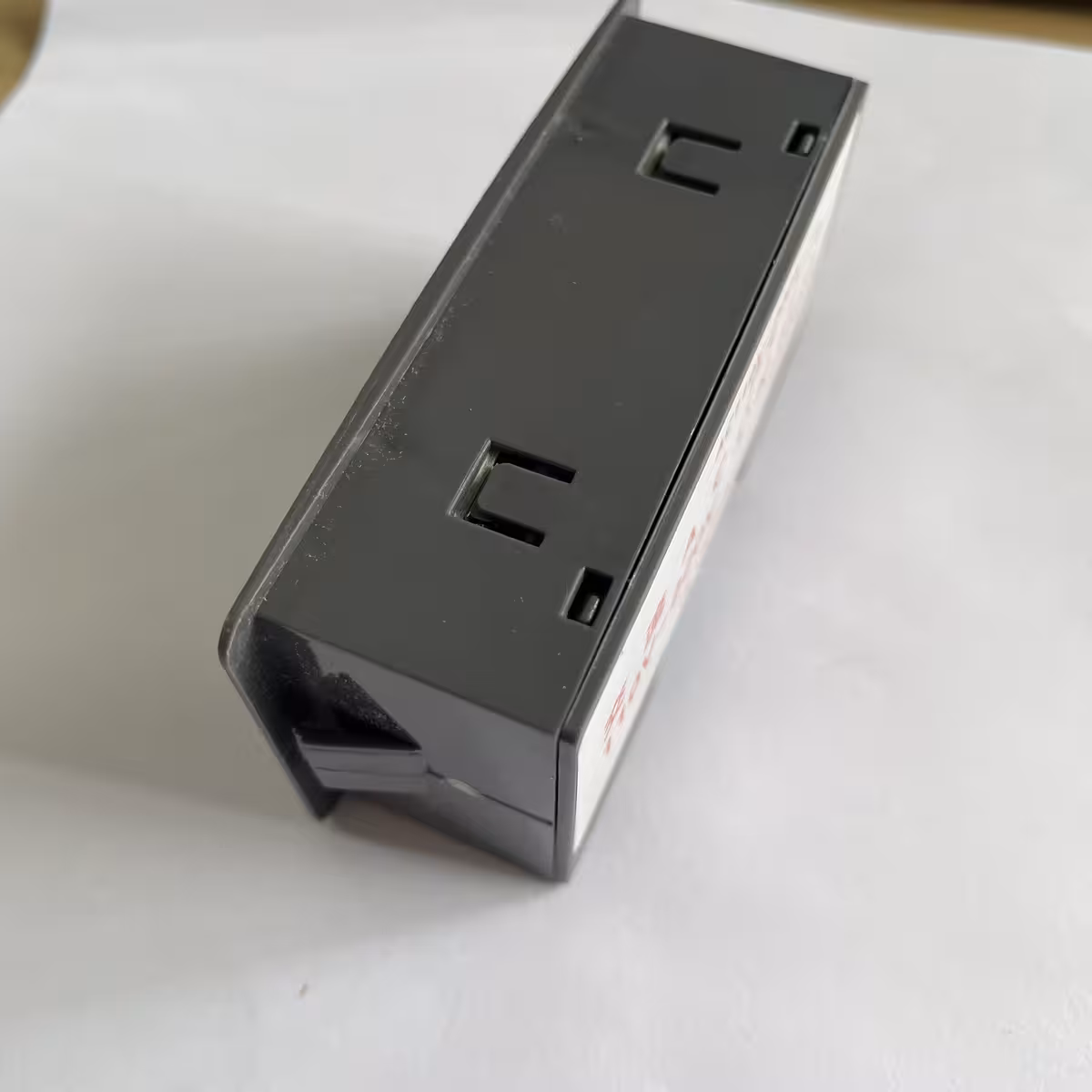

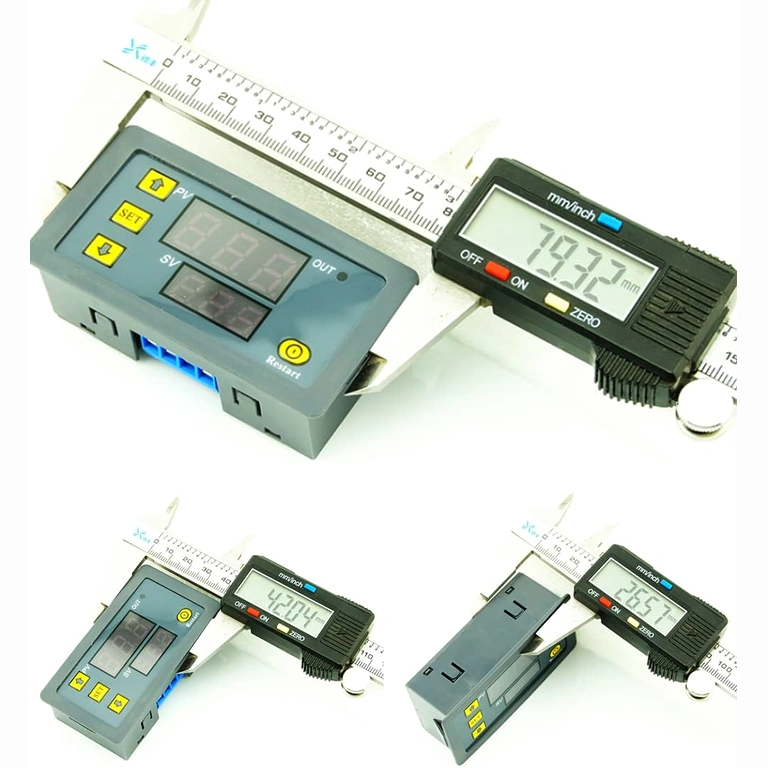

- Kompakt beépíthető méret — 79×26×43 mm-es méret, 72×40 mm-es beépítési nyílással, így bármely szabványos elosztódobozba könnyen illeszthető
Részletek és teljesítmény
A modul szívében egy dedikált időzítő mikrokontroller dolgozik, nem pedig egy elavult analóg RC áramkör. Ez garantálja, hogy a beállított időzítés a feszültség- vagy hőmérséklet-ingadozásoktól függetlenül is pontos maradjon. A SET, + és – gombokkal kevesebb mint egy perc alatt elvégezhető a konfiguráció, a ciklikus üzemmód (P1-4 és P1-5) pedig manuális beavatkozás nélkül, végtelenített ON/OFF ciklusokat tesz lehetővé. A NO/NC relékimenet rezisztív és induktív terhelések kezelésére is alkalmas, 220V AC mellett maximum 1500W-ig.
| Paraméter | Érték / Részletek |
|---|---|
| Tápfeszültség | AC 220V |
| Maximális áramerősség | 10A |
| Maximális kapcsolható teljesítmény | 1500W |
| Időzítési tartomány T1 / T2 | 0–999 másodperc / 0–999 perc / 0–999 óra |
| Időegységek (P0) | P0=0 másodperc | P0=1 perc | P0=2 óra |
| Üzemmódok (P1) | P1-0-tól P1-5-ig (6 mód) |
| Beállítások memóriája | Nem felejtő (áramszünet esetén is megmarad) |
| Kijelző | Dupla LED kijelző (T1 + T2) |
| Modul méretei | 79 × 26 × 43 mm |
| Beépítési méret | 72 × 40 mm |
| Kimenet típusa | NO/NC relé kontaktus |
Programozási és használati útmutató

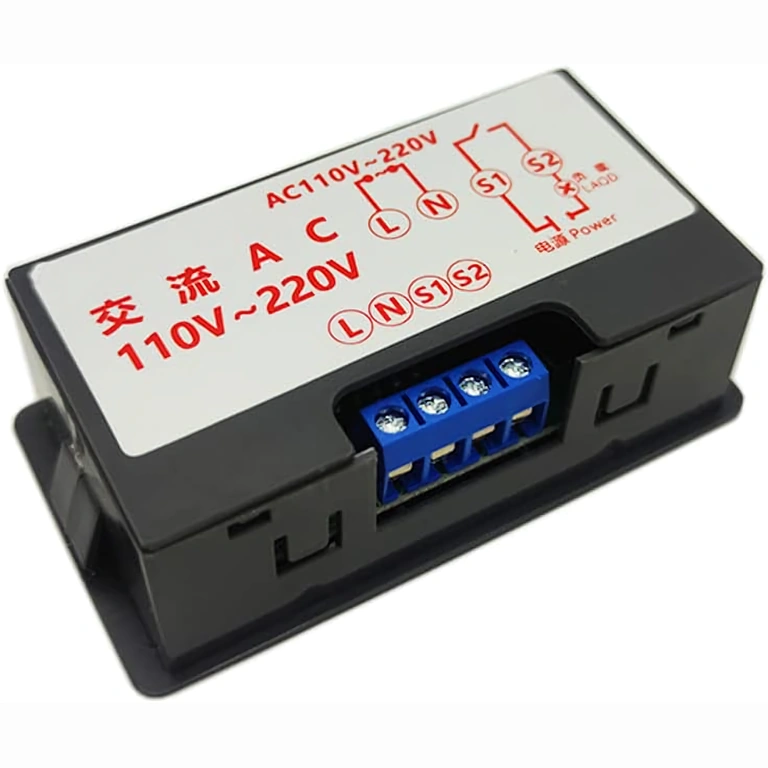

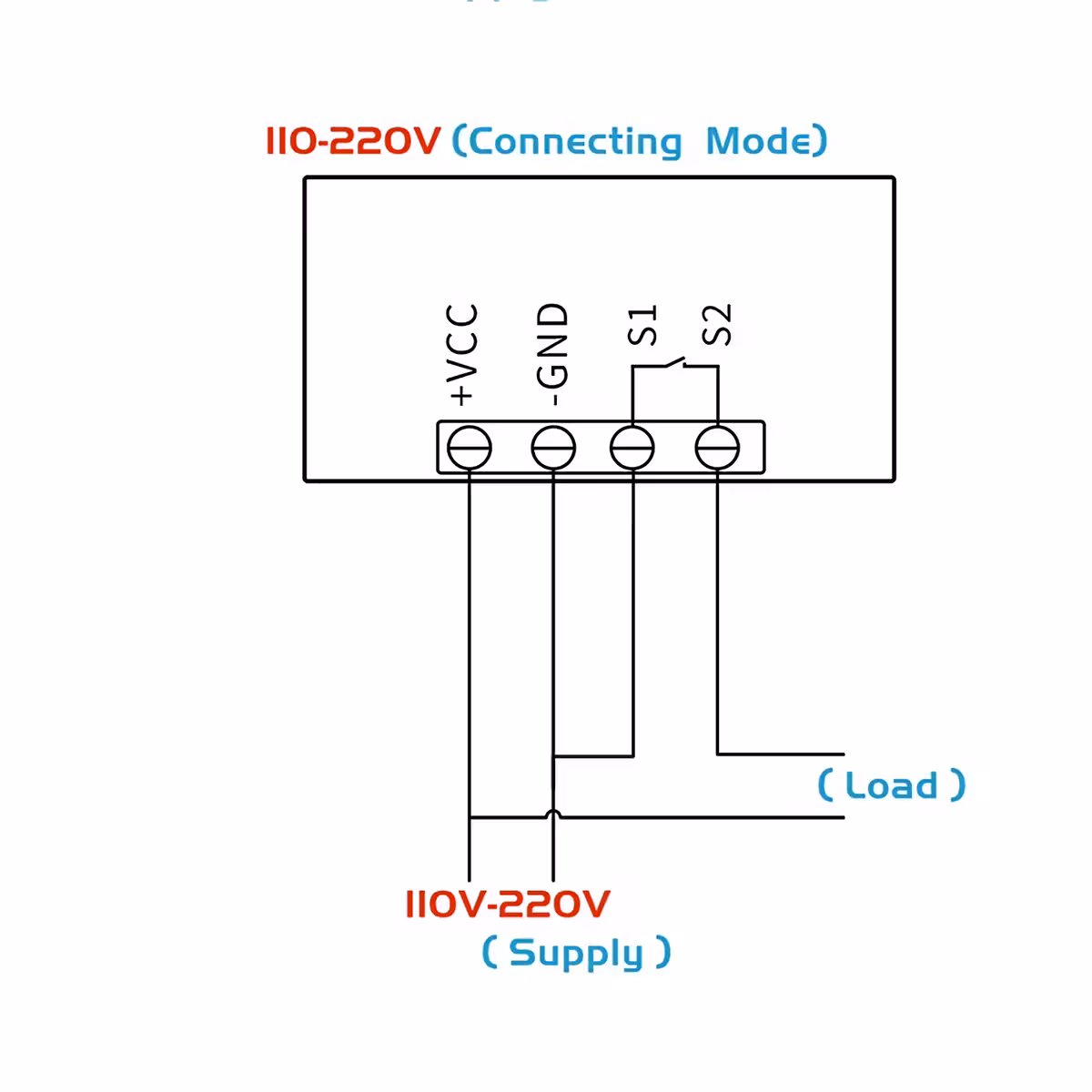

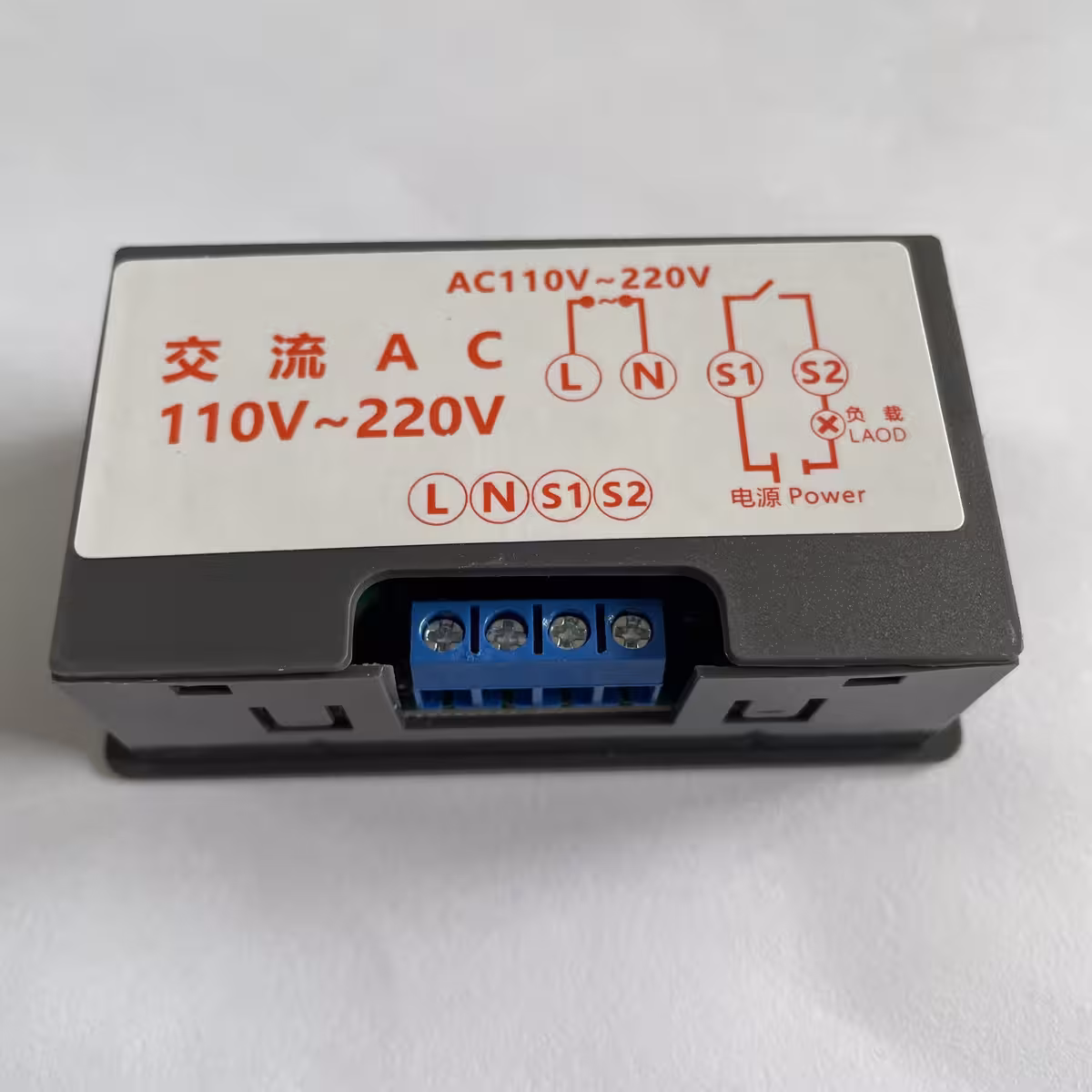

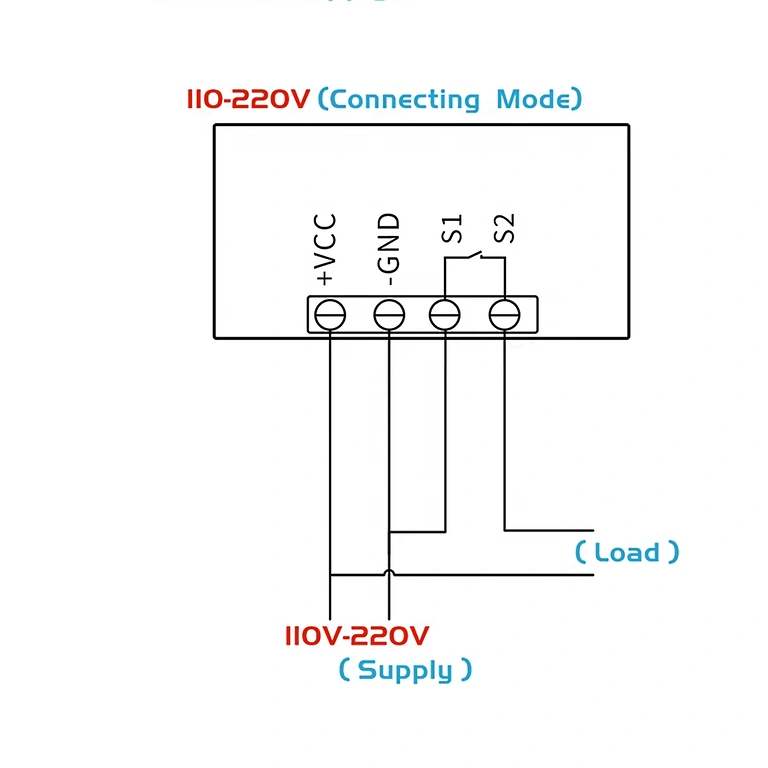

- Csatlakoztasd a modult a csomagban található kapcsolási rajz alapján (L, N: 220V bemenet; terhelés kimenet: NO/COM kontaktusok).
- Helyezd feszültség alá 220V AC-vel. A kijelzőn megjelenik a T1 időzítés alapértelmezett értéke.

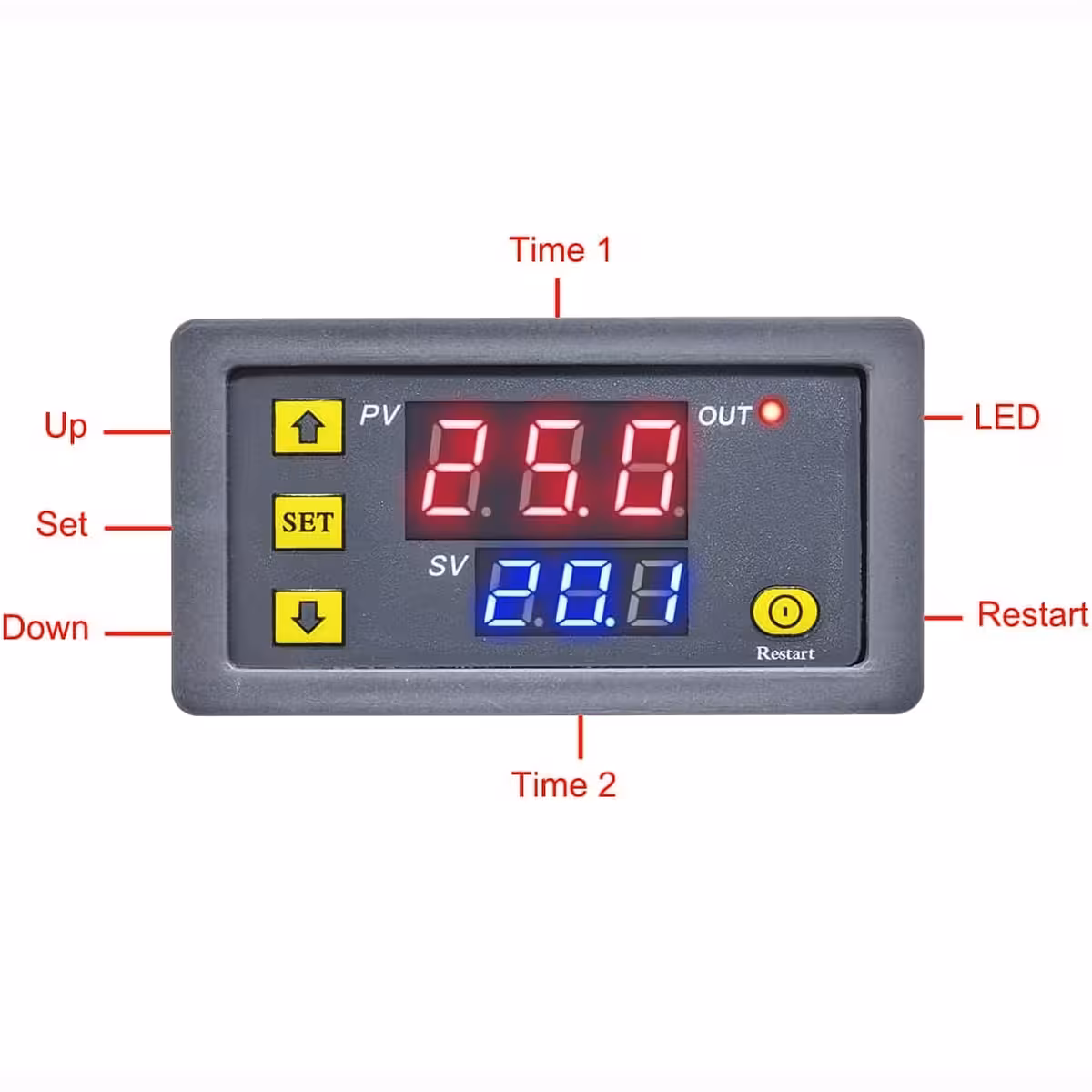

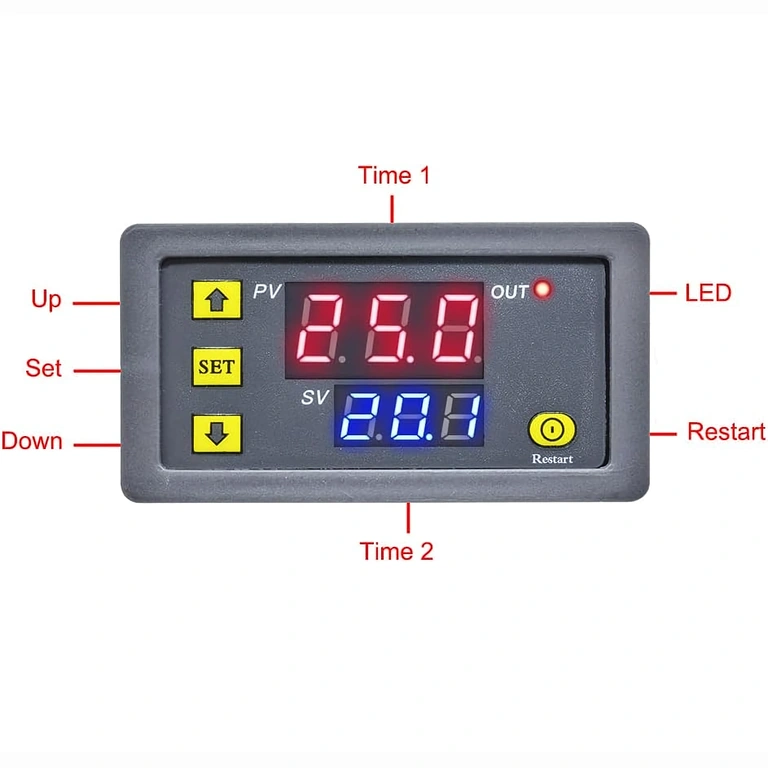

- Nyomd meg röviden a SET gombot a szerkesztési módba lépéshez. Az aktív számjegy villogni kezd.
- Használd a + és – gombokat a T1 értékének beállításához (ez lehet bekapcsolási idő vagy késleltetés, a választott módtól függően).
- Nyomd meg újra a SET gombot a T2 értékének beállításához.
- Nyomd meg a SET gombot a mentéshez, vagy várj néhány másodpercet az automatikus mentéshez.
- Nyomd hosszan a SET gombot (3–5 másodpercig) a haladó paraméterek menüjének eléréséhez.
- Állítsd be a P0 időegységet:
- P0=0 — másodperc
- P0=1 — perc
- P0=2 — óra
- Nyomd meg röviden a SET gombot a P1 paraméterre váltáshoz, és válaszd ki az üzemmódot:
- P1-0: T1 késleltetés után a relé bekapcsol és aktív marad
- P1-1: T1 késleltetés után a relé inaktív marad
- P1-2: T1 idő után a relé bekapcsol; T2 idő után kikapcsol
- P1-3: T1 idő után a relé inaktív; T2 idő után bekapcsol
- P1-4: ismétlődő ciklus: ON (T1) → OFF (T2) → ON (T1)…
- P1-5: ismétlődő ciklus: OFF (T1) → ON (T2) → OFF (T1)…
- Nyomd meg röviden a SET gombot a mentéshez és a menüből való kilépéshez. A modul automatikusan elindul az új beállításokkal.
Gyakorlati példa — 30s ON / 60s OFF ismétlődő ciklus: Állítsd be T1=30, T2=60, P0=0 (másodperc), P1=4. A relé automatikusan kapcsol: 30 másodpercig aktív, 60 másodpercig inaktív, végtelen ciklusban.
A csomag tartalma
- 1 × Digitális programozható időzítő relé (T1/T2 modul)
- 1 × Elektromos kapcsolási rajz
Gyakran Ismételt Kérdések
Működtethető 220V-tól eltérő feszültséggel, például 12V DC-vel?
Nem. Ez a modell kizárólag 220V AC hálózati feszültséggel működik. Alacsony feszültségű (12V, 24V DC) alkalmazásokhoz az adott feszültségre tervezett modellt kell választani.
Elvesznek a beállítások áramszünet esetén?
Nem. A nem felejtő memória a T1, T2 és P0/P1 paramétereket áramkimaradás esetén is megőrzi. Az áramellátás visszatérésekor a relé automatikusan folytatja a működést a legutóbb mentett beállításokkal.
Milyen terheléseket kapcsolhatok a relére?
Rezisztív és induktív terheléseket is támogat 10A / 1500W (220V AC) határig — például vízszivattyúkat, ventilátorokat, fűtőelemeket, LED szalagokat vagy kisebb motorokat. Nagyobb induktív terhelés esetén javasolt kiegészítő mágneskapcsoló használata.
Beállítható 1 másodpercnél rövidebb időzítés?
Nem. A minimális felbontás 1 másodperc. Ezredmásodperces pontosságú időzítéshez más típusú, finomabb felbontású időzítő szükséges.
Beépíthető közvetlenül elosztódobozba?
Igen. A 72×40 mm-es beépítési méret lehetővé teszi a közvetlen beszerelést szabványos elektromos dobozokba vagy panelekbe. A kompakt méret (79×26×43 mm) elegendő helyet hagy a többi alkatrész számára is.
