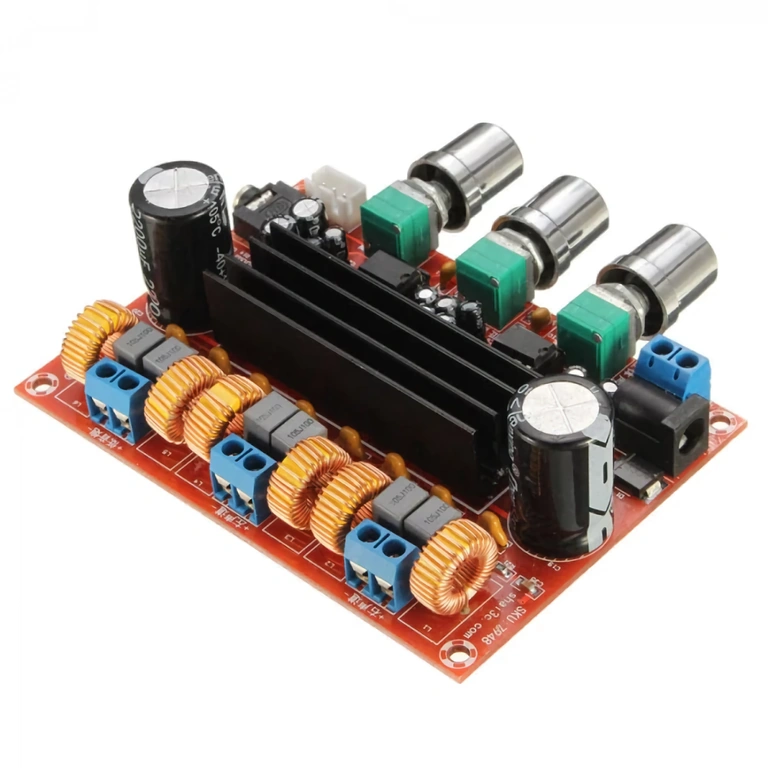

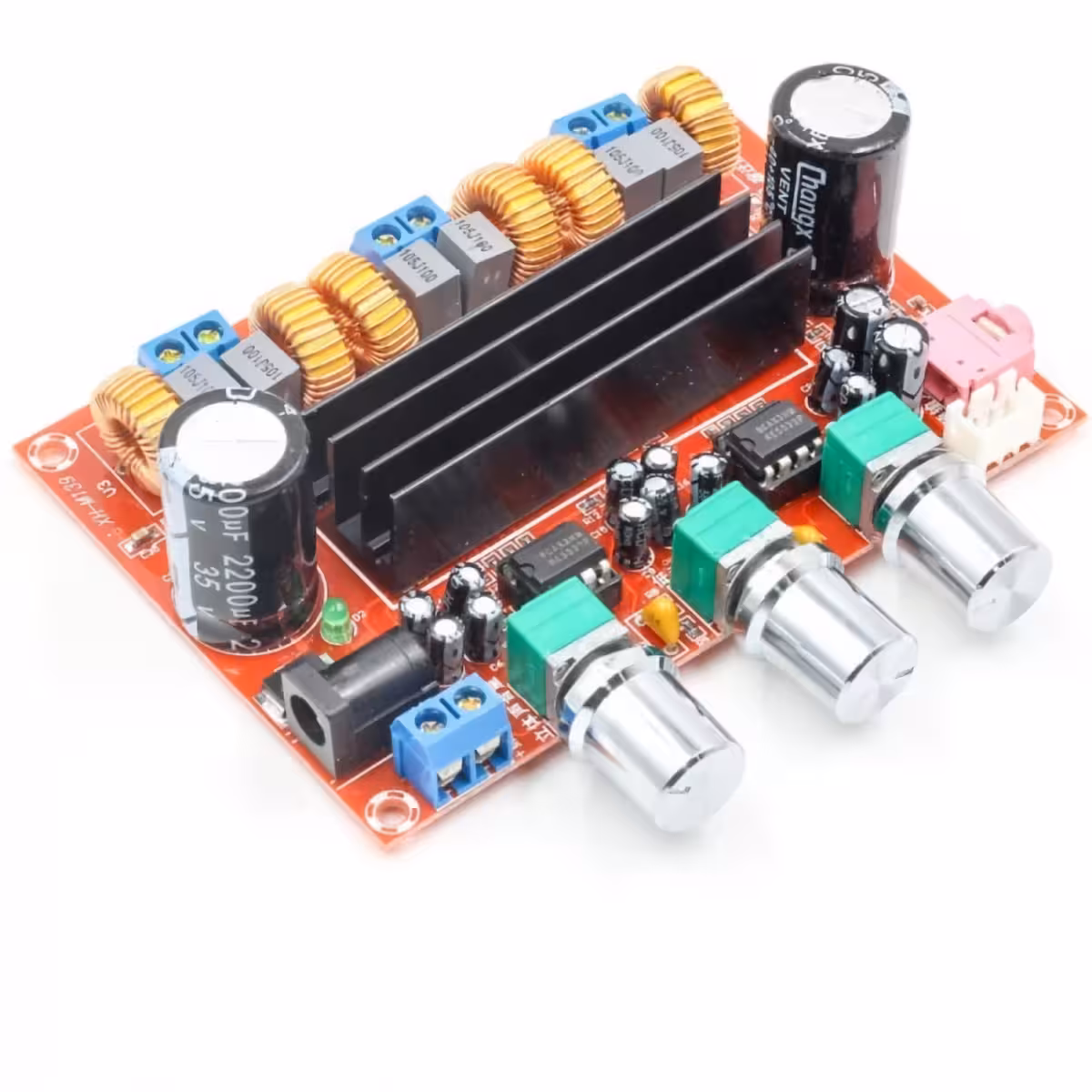

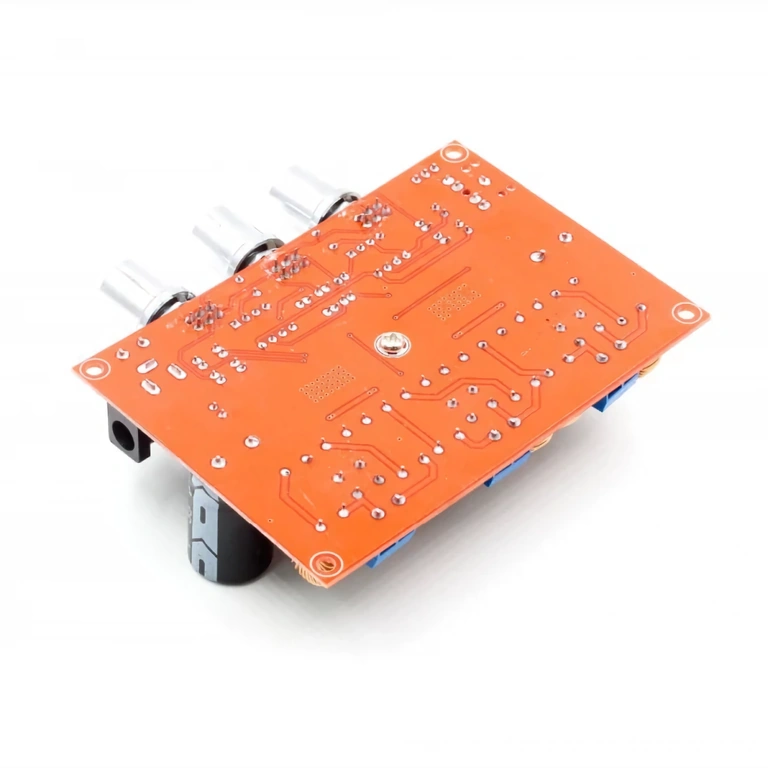

TPA3116D2 2.1-es erősítő – Valódi 100W-os basszus és tiszta sztereó hangzás egy tenyérnyi modulban
Erőteljes hangzásra, ütős basszusra és torzításmentes sztereó élményre vágysz, de nem szeretnél egy drága, gyári erősítőre költeni? A TPA3116D2 alapú 2.1-es erősítő modul pontosan ezt nyújtja. Két Texas Instruments chip, dedikált mélynyomó-architektúra és egy precíz NE5532 előerősítő dolgozik együtt. Mindezt egy kompakt, 10×9 cm-es nyomtatott áramkörön, készen a beépítésre.
Megjegyzés: A maximális teljesítmény 24V DC tápfeszültség és 4 Ohmos hangszórók mellett érhető el. 12V-os táplálás vagy 8 Ohmos hangszórók esetén a kimenő teljesítmény arányosan alacsonyabb lesz. Javasolt legalább 3A-es, stabilizált tápegység használata.
Miért válaszd ezt a modellt? (Főbb előnyök):
- Két különálló TPA3116D2 chip — az egyik a sztereó L/R csatornákért, a másik pedig kizárólag a mélynyomó BTL (híd) kapcsolásáért felel, így nincs jelveszteség a csatornák között
- 100W dedikált mélynyomó teljesítmény — valódi hídba kötött (bridge) konfiguráció, nem csak marketingfogás: érezhető, fizikai basszus, nem csak háttérzaj
- NE5532 előerősítő — alacsony zajszintű, professzionális audió eszközökben használt műveleti erősítő; a mély, közép és magas hangok közvetlenül a panelen szabályozhatók
- 100dB SNR és 1.2MHz kapcsolási frekvencia — a zavaró zajok messze az emberi hallástartomány felett maradnak; amit hallasz, az tiszta, torzításmentes hangzás
- Két választható audio bemenet — csatlakoztasd egyszerre a telefonodat és a PC-det, és válts közöttük kábeldugdosás nélkül
- 12–24V DC tápellátás — működik 12V-os autóakkumulátorról, hálózati adapterről vagy Li-Ion pakkról is; nem vagy egyetlen forráshoz kötve

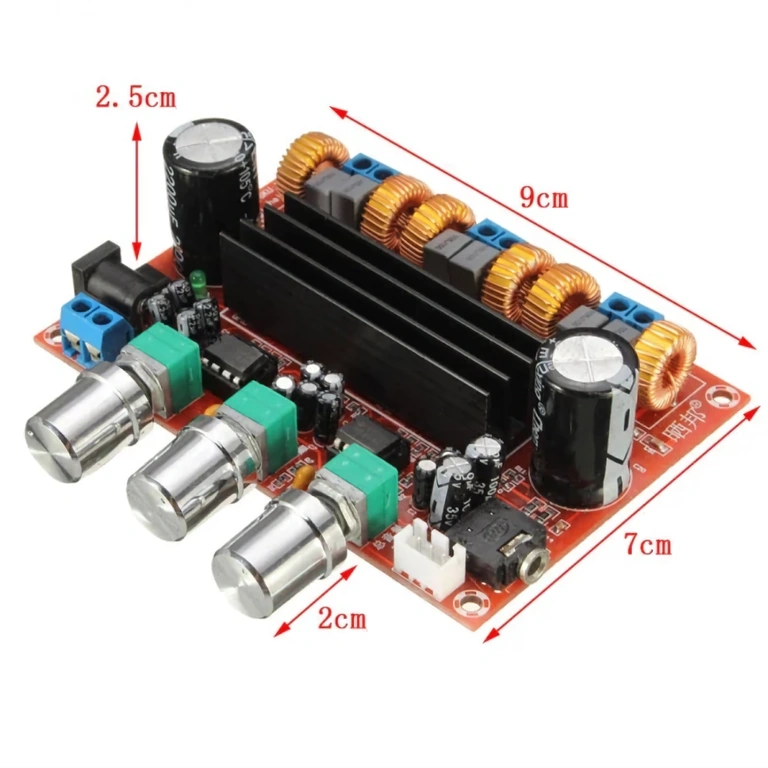

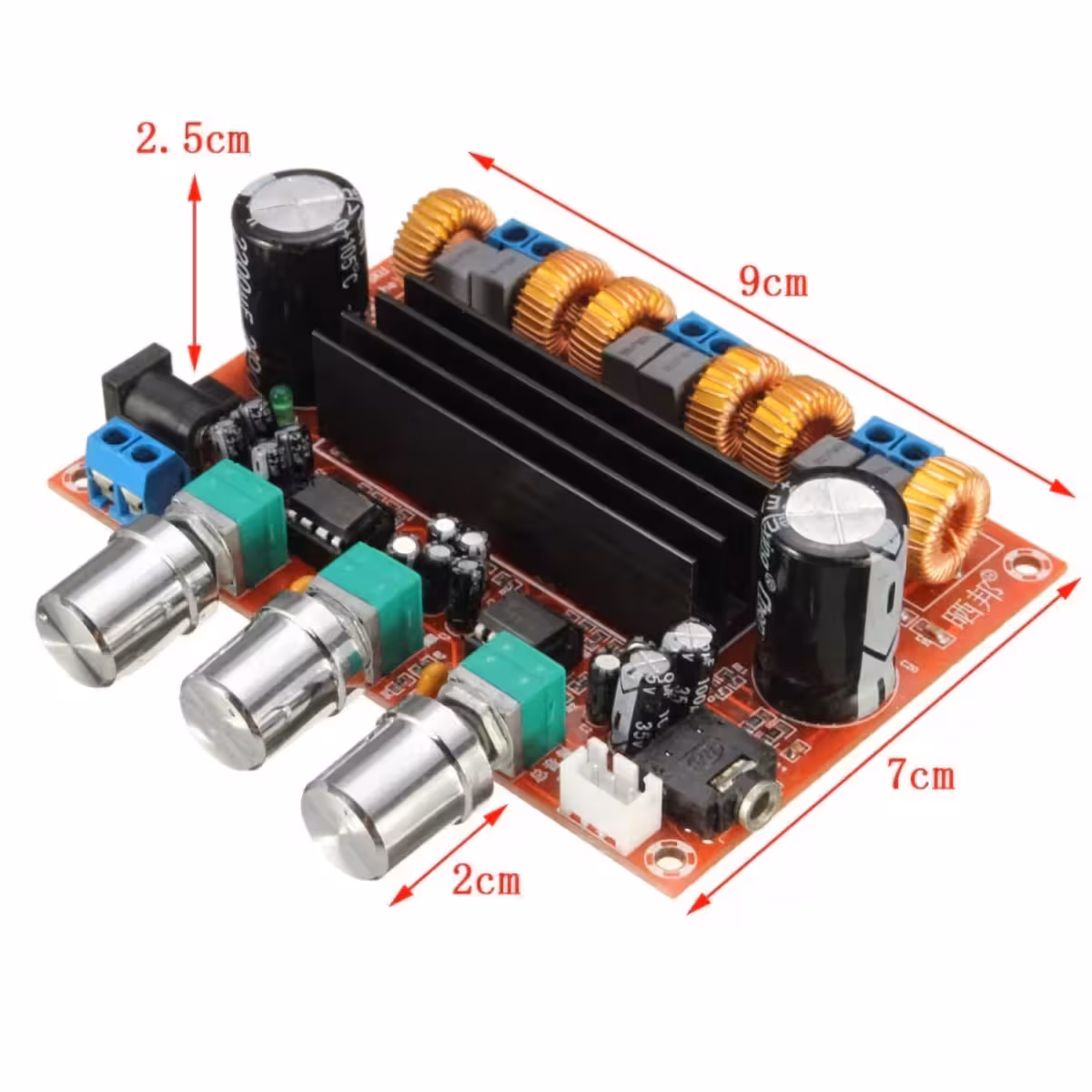

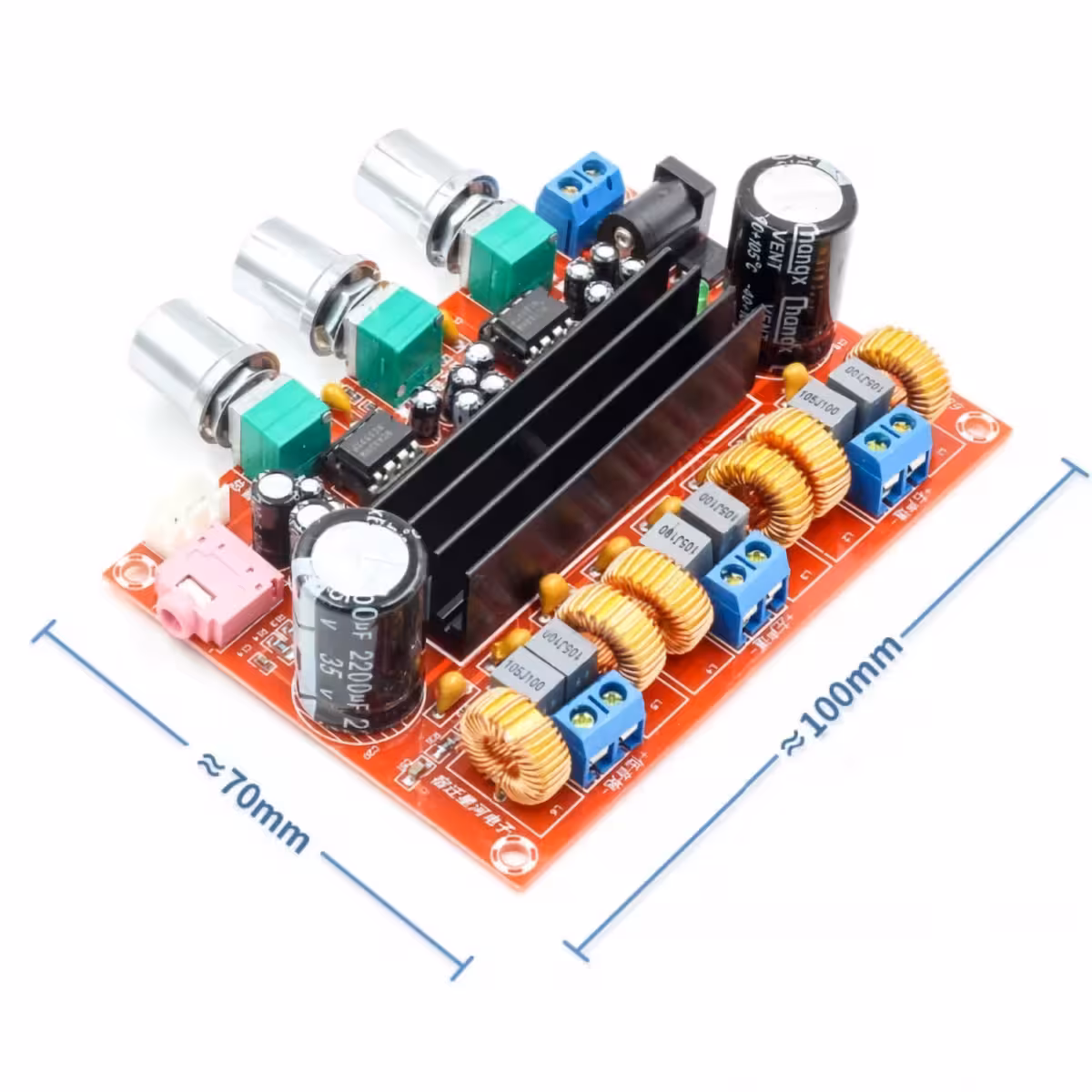

- 10×9×2.5 cm-es méret — bármilyen DIY házba, aktív hangfalba vagy akár az autóba is könnyedén beépíthető
Részletek és teljesítmény
A 2.1-es architektúra szakszerűen van megvalósítva: az első TPA3116D2 chip kezeli a sztereó csatornákat, míg a második BTL (Bridge-Tied Load) módban üzemel, így megduplázza a feszültséget a mélynyomón, és akár 100W folyamatos teljesítményt ad le külön tápegység igénye nélkül.
Az NE5532 hangszínszabályzó nem csupán egy passzív szűrő, hanem egy aktív előerősítő, amely 14Hz és 100kHz közötti frekvenciaátvitellel rendelkezik. Ez biztosítja, hogy a magas hangok részletgazdagok maradjanak, a basszus pedig dinamikus legyen. A teljes harmonikus torzítás még nagy hangerőn is rendkívül alacsony, így a hangzás hosszú távon sem fárasztja a fület.
| Paraméter | Érték / Részlet |
|---|---|
| Erősítés típusa | D-osztály (digitális) |
| Erősítő chipek | 2 × TPA3116D2 (Texas Instruments) |
| Előerősítő / Hangszín | NE5532 (alacsony zajszintű dual op-amp) |
| Csatorna konfiguráció | 2.1 – Sztereó (L/R) + dedikált mélynyomó |
| Sztereó kimenő teljesítmény | 2 × 50W |
| Mélynyomó kimenő teljesítmény | 100W (BTL mód) |
| Hangszóró impedancia | 4 – 8 Ohm |
| Tápfeszültség | 12V – 24V DC, minimum 3A |
| Frekvenciaátvitel | 14Hz – 100kHz |
| SNR (Jel-zaj viszony) | 100dB |
| Kapcsolási frekvencia | 1.2MHz |
| Audio bemenetek | 2 választható bemenet (jack vagy sorkapocs) |
| Hangerőszabályzó | Panelre szerelt potenciométerek |
| Modul méretei | 10 × 9 × 2.5 cm |
Használati útmutató
- Tápellátás: Csatlakoztass egy 12V és 24V közötti, legalább 3A-es stabilizált DC tápegységet, ügyelve a panelen jelölt polaritásra (+ és –). A maximális teljesítmény eléréséhez 24V / 5A tápegység ajánlott.

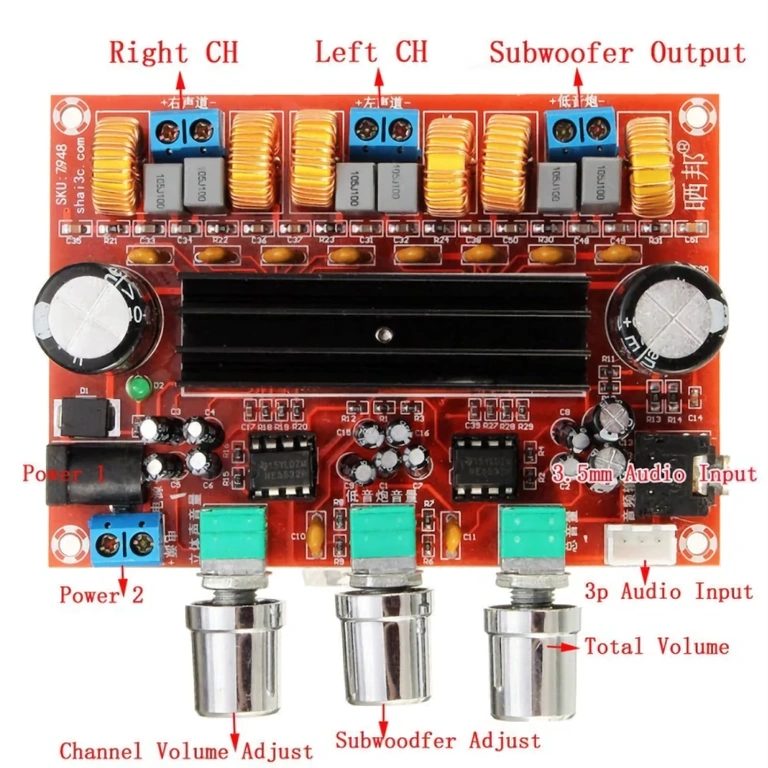

- Hangszórók csatlakoztatása: Kösd a sztereó hangszórókat (4–8Ω) az L+ / L– és R+ / R– kimenetekre. A mélynyomót (4–8Ω, min. 80W RMS) a SUB jelölésű kimenetre csatlakoztasd.
- Bemenet választás: Csatlakoztasd a hangforrást az egyik bemenetre, és aktiváld a megfelelő bemenetet a panelen található kapcsolóval vagy jumperrel.
- Hangerő és hangszín beállítása: Indíts alacsony hangerővel, majd fokozatosan növeld. Állítsd be a fő hangerőt, a mélynyomó szintjét, valamint a mély és magas hangszínt ízlésed szerint.
- Szellőzés: Biztosíts megfelelő légáramlást a modul körül. 24V-os táplálás vagy hosszú, nagy hangerőn történő használat esetén érdemes egy kis hűtőbordát helyezni a TPA3116D2 chipekre a hosszabb élettartam érdekében.
A csomag tartalma

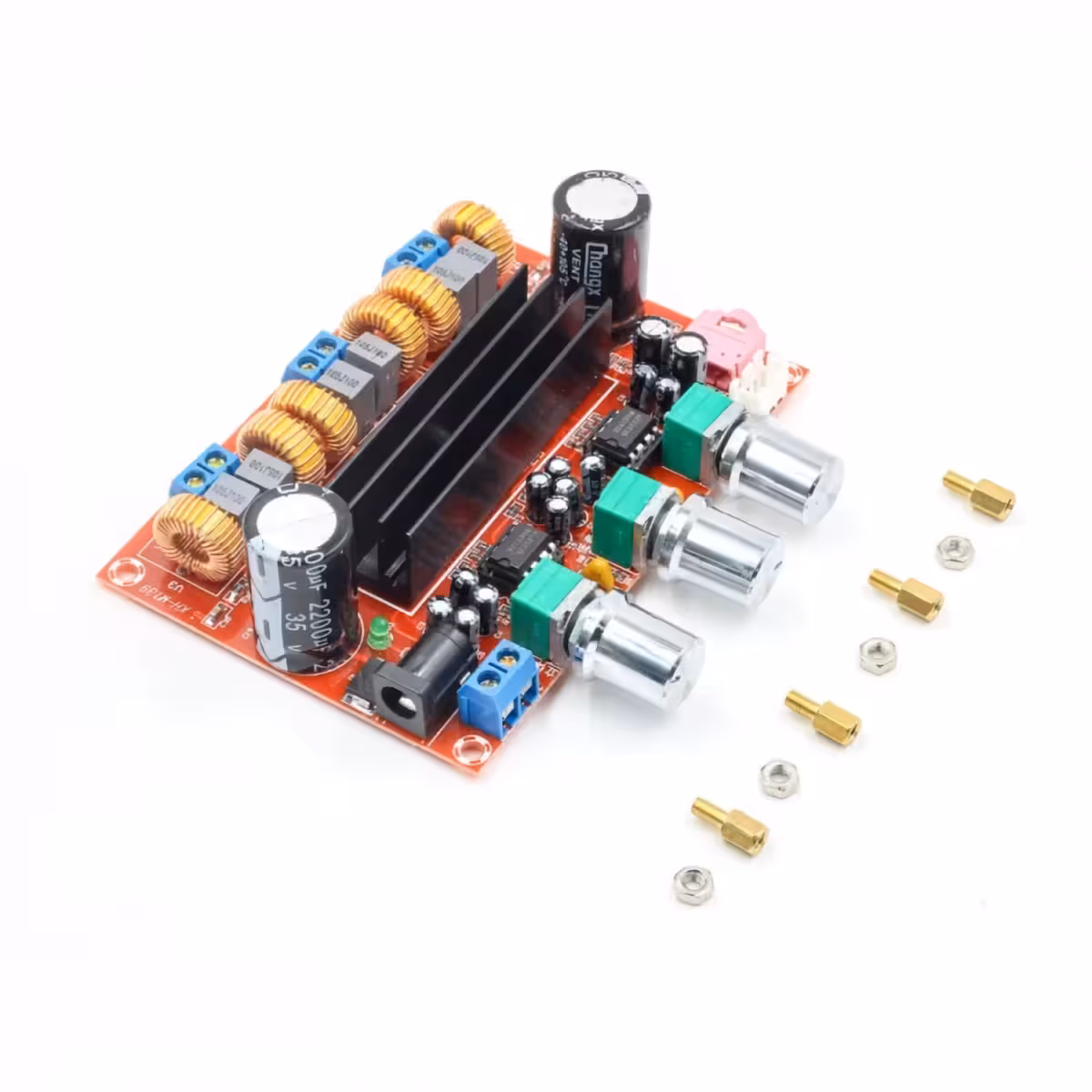

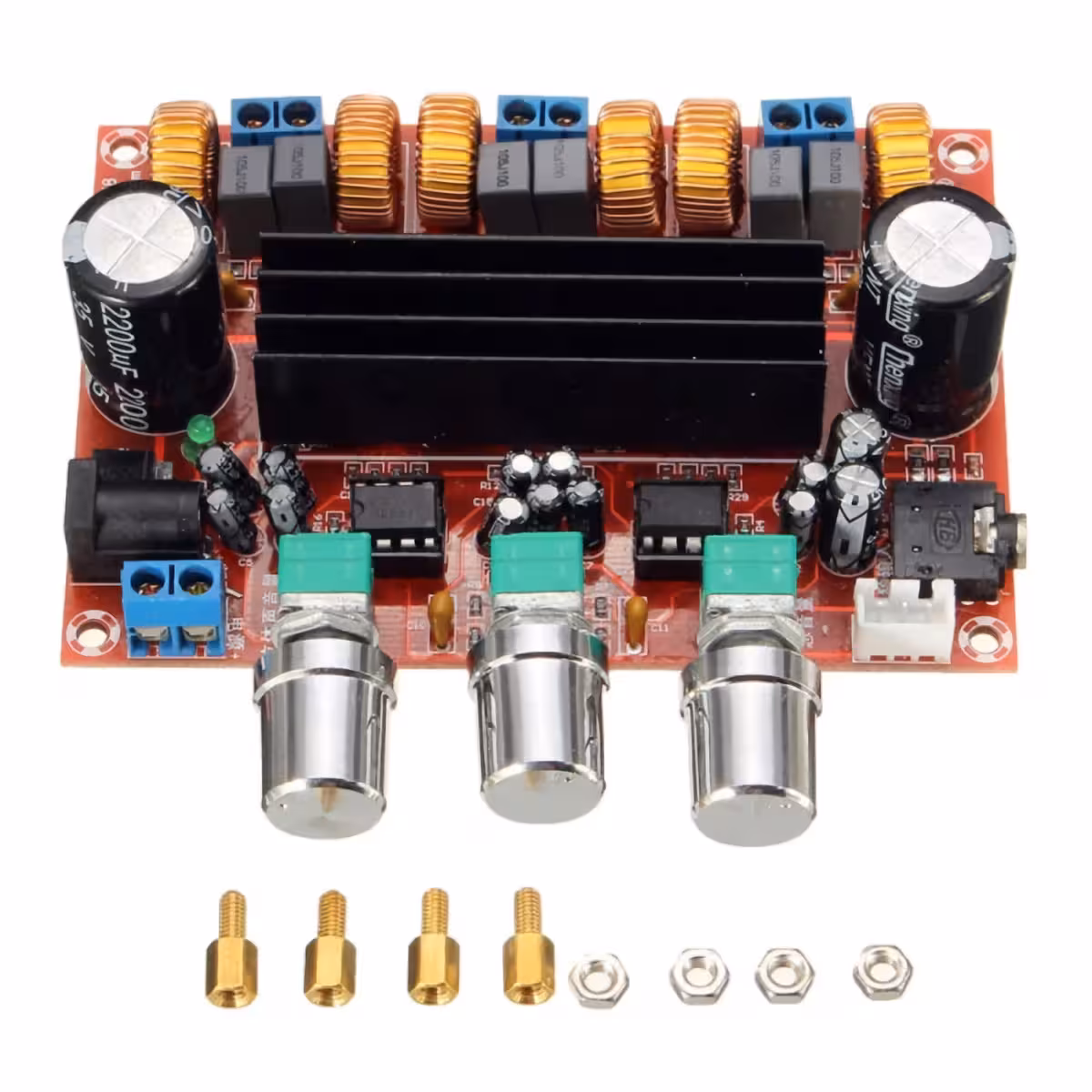

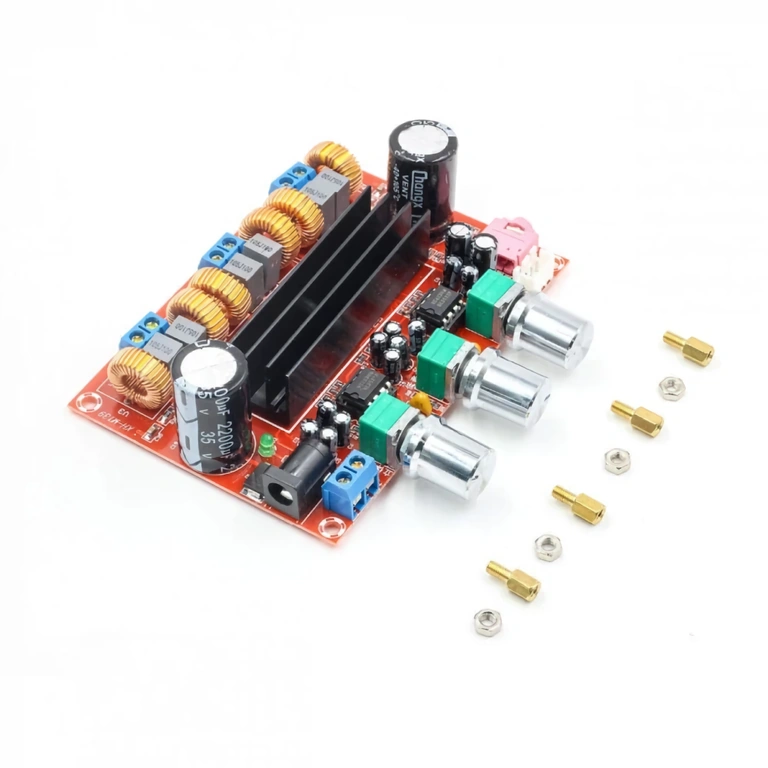

- 1 × 2.1-es TPA3116D2 erősítő modul (teljesen összeszerelt PCB)
Gyakran ismételt kérdések
Milyen hangszórók kompatibilisek ezzel a modullal?
Bármilyen 4 és 8 Ohm közötti impedanciájú hangszóró. A mélynyomóhoz olyan woofer szükséges, amely legalább 80–100W RMS teljesítményt elvisel – egy 50W-os hangszóró nagy hangerőn túlterhelődhet.
Milyen tápegység szükséges hozzá?
Egy 12V és 24V közötti, legalább 3A-es stabilizált DC tápegység. A maximális teljesítményhez 24V / 5A ajánlott. Működik 12V-os autóakkumulátorról is, ami ideális autóba szánt DIY projektekhez.
Szükséges hűtőborda?
12V-on és mérsékelt hangerőn nem kötelező. 24V-on vagy hosszú, nagy hangerőn történő használat esetén egy kis hűtőborda a TPA3116D2 chipeken jelentősen növeli a modul élettartamát.
Használhatom mindkét audio bemenetet egyszerre?
Nem egyszerre – a modul aktív bemenetválasztó rendszerrel rendelkezik. Két forrást (pl. telefon és laptop) csatlakoztathatsz, és kábelcsere nélkül válthatsz közöttük.
