XL6019 DC-DC Boost Konverter – Hatékony feszültségnövelés elektronikai projektjeidhez
3,7V-os akkumulátorból stabil 12V-ra van szükséged? Vagy egy változó feszültségű napelemet szeretnél hatékonyan hasznosítani? Az XL6019 DC-DC boost konverter modul pontosan erre való: bármilyen 3V és 35V közötti bemeneti feszültséget képes 5V és 40V közötti, szabályozható kimeneti feszültséggé alakítani, akár 94%-os hatásfokkal. Nincs felesleges energiaveszteség vagy túlzott melegedés normál terhelés mellett.
Megjegyzés: A kimeneti feszültségnek minden esetben magasabbnak kell lennie a bemenetinél (boost/step-up konverter). A stabil működés érdekében ügyelj arra, hogy a bemeneti és kimeneti feszültség között legalább 1,5V különbség legyen.
Miért válaszd ezt a modult? (Főbb előnyök):
- Akár 94%-os hatásfok — minimális veszteség; 10W alatti terhelésnél hűtőborda nélkül is hűvös marad.
- 5A maximális áramerősség — elegendő kisebb motorokhoz, LED-szalagokhoz vagy több modul egyidejű táplálásához; folyamatos használat esetén 2,5A alatt ajánlott a hűtés nélküli üzem.
- 3V–35V bemeneti tartomány — kompatibilis egycellás LiPo (3,7V), 2–3 db AA elem, napelem vagy 12V/24V-os autós tápellátással.
- ±0,5%-os precíziós szabályozás — pontos feszültségszint, ami kritikus fontosságú mikrovezérlők és érzékeny audio áramkörök esetén.
- 100mV alatti hullámosság (ripple) — a 220KHz-es kapcsolási frekvencia minimálisra csökkenti az elektromágneses zajt, így nem zavarja a környező áramköröket.
- Beépített védelmek — túláram- és túlmelegedés elleni védelem a modul és a csatlakoztatott eszközök biztonságáért.

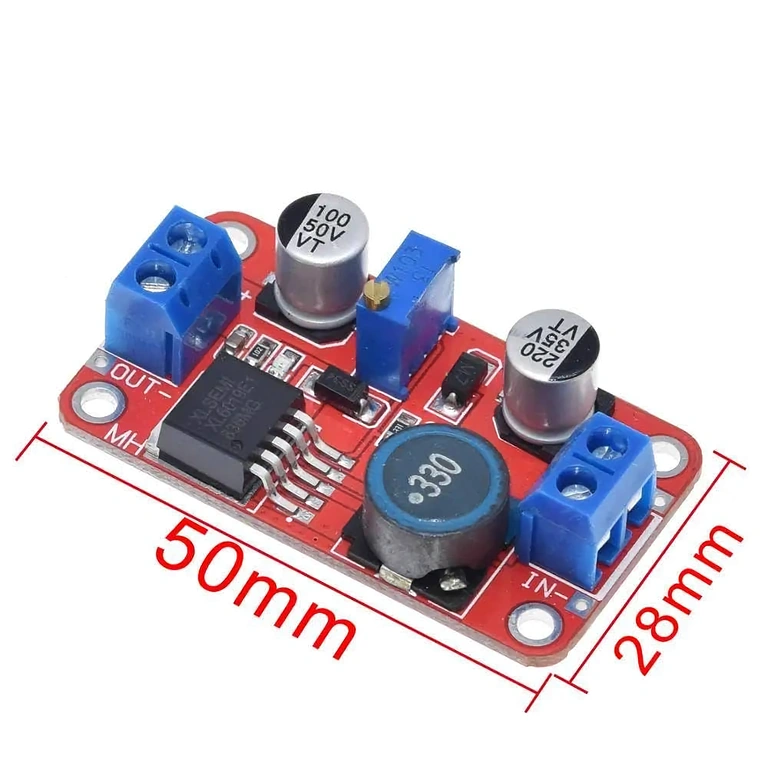

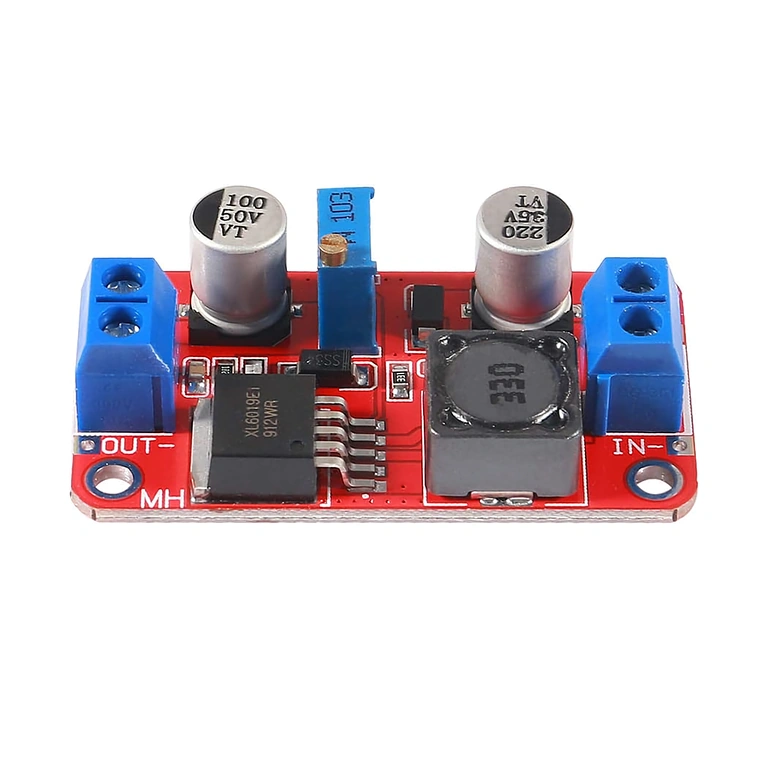

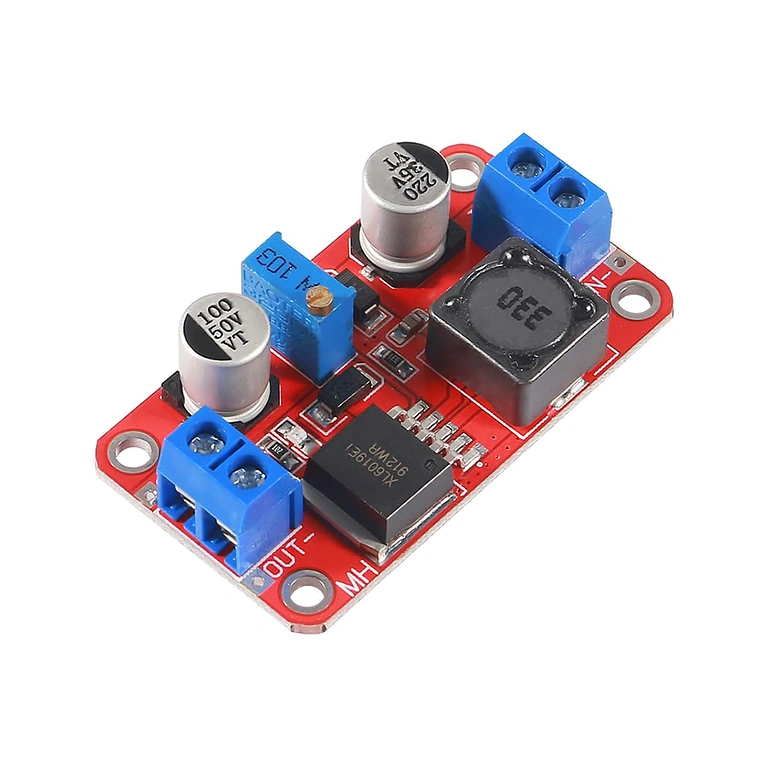

- Kompakt méret: 50×28×13mm — könnyen beépíthető DIY házakba, hordozható eszközökbe vagy vezérlőpanelekbe.
Részletek és teljesítmény

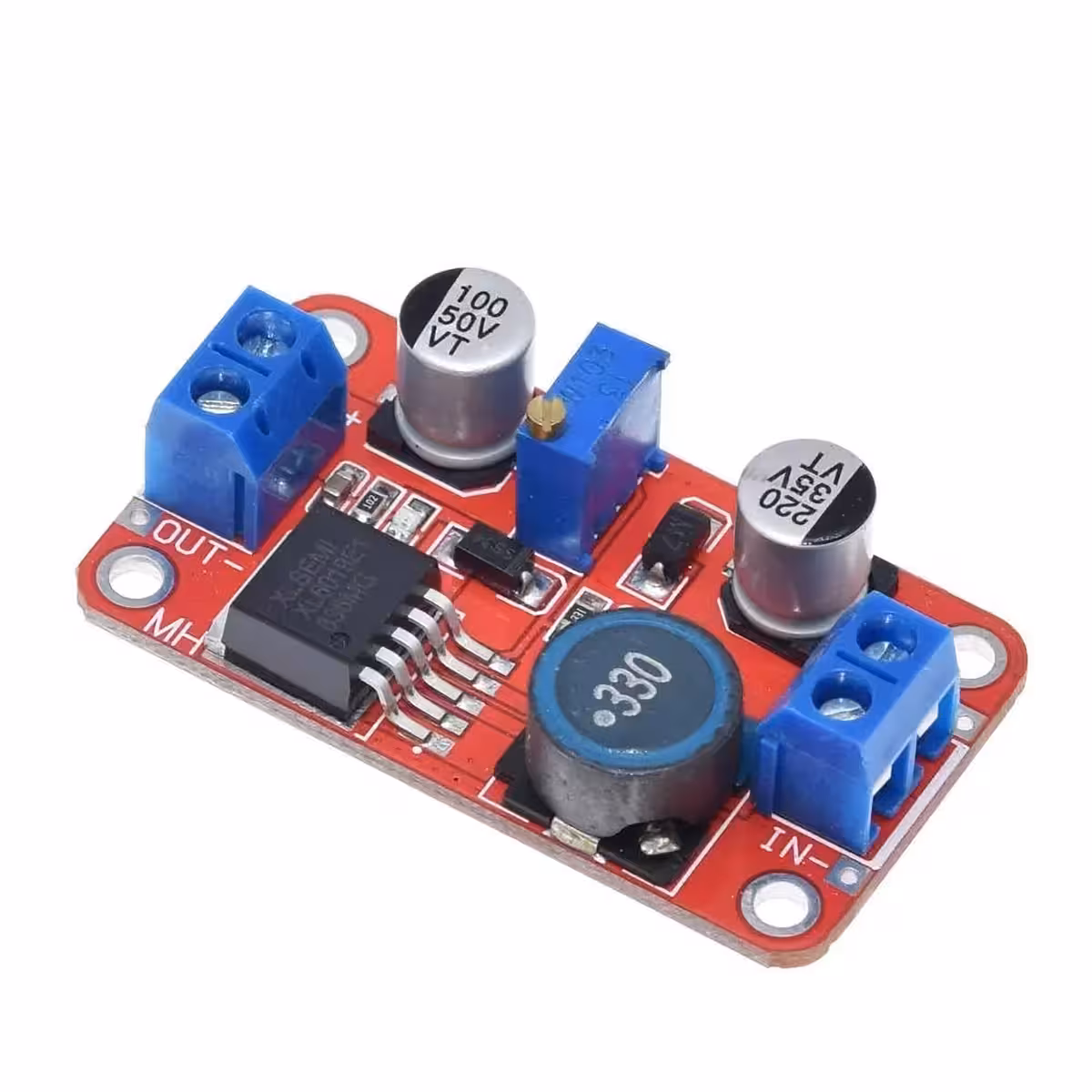

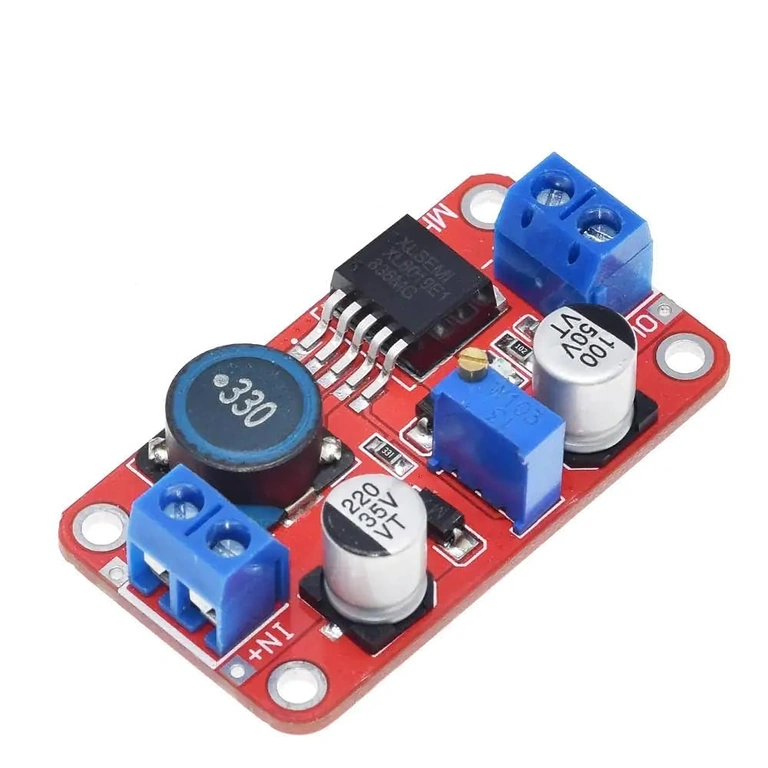

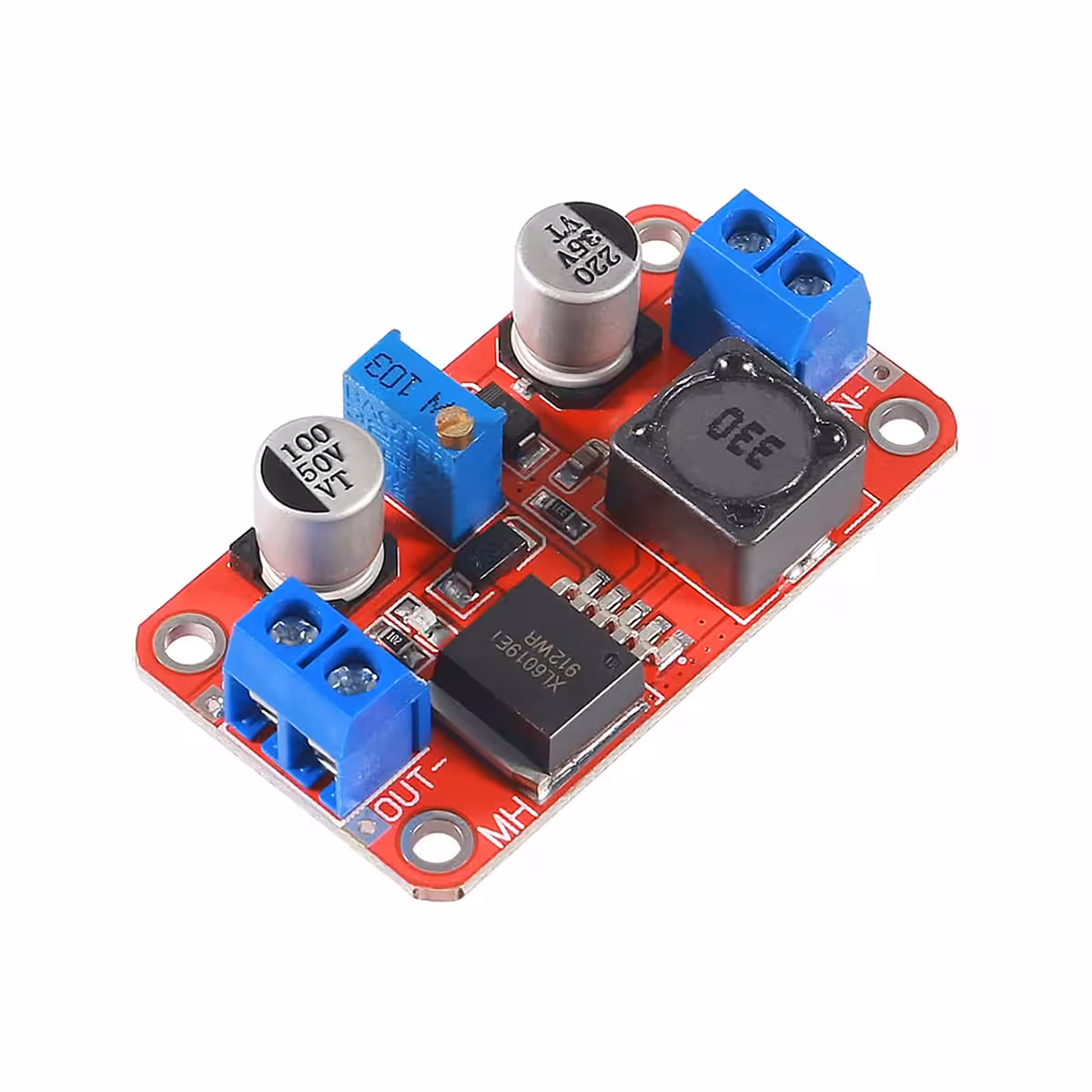

A modul szíve az XL6019 integrált áramkör, egy beépített teljesítmény-MOSFET-tel ellátott PWM boost vezérlő. Ez kevesebb külső alkatrészt, alacsonyabb zajszintet és hatékonyabb konverziót tesz lehetővé a külső MOSFET-es megoldásokhoz képest. A kiváló minőségű tekercs és az SMD alkatrészek biztosítják a 100mV alatti kimeneti zajt, ami elengedhetetlen Arduino, DAC vagy érzékeny szenzorok táplálásakor.
A 220KHz-es kapcsolási frekvencia gyors válaszidőt és kisebb méretű passzív alkatrészek használatát teszi lehetővé. Amennyiben 10W feletti teljesítménnyel dolgozol, javasolt egy hűtőborda felszerelése a MOSFET-re és a megfelelő szellőzés biztosítása. A modul -40°C és +85°C közötti hőmérsékleten működik, így ipari vagy kültéri alkalmazásokhoz is kiváló.
| Paraméter | Érték / Részletek |
|---|---|
| Bemeneti feszültség | 3V – 35V (abszolút max. 40V) |
| Kimeneti feszültség | 5V – 40V (abszolút max. 45V) |
| Maximális kimeneti áram | 5A (folyamatosan ajánlott: max. 2,5A hűtés nélkül) |
| Konverziós hatásfok | Akár 94% |
| Kapcsolási frekvencia | 220KHz |
| Kimeneti feszültséghullámosság | < 100mV |
| Feszültségszabályozás pontossága | ±0,5% |
| Terhelésszabályozás pontossága | ±0,5% |
| Beépített védelmek | Túláram, túlmelegedés |
| Működési hőmérséklet | -40°C ~ +85°C |
| Modul méretei | 50mm × 28mm × 13mm |
| Konverter típusa | Boost (Step-Up) DC-DC |
Használati útmutató

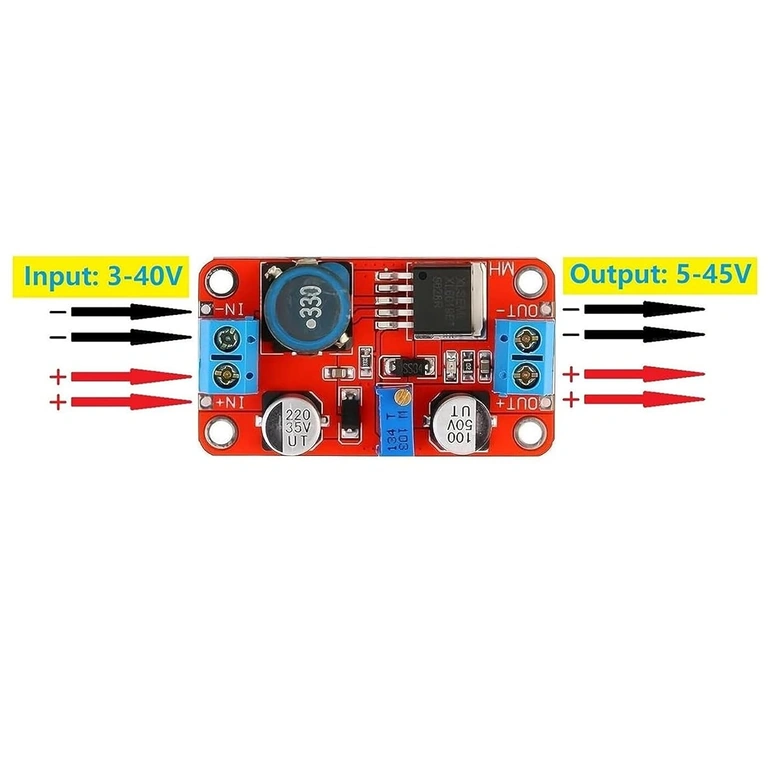

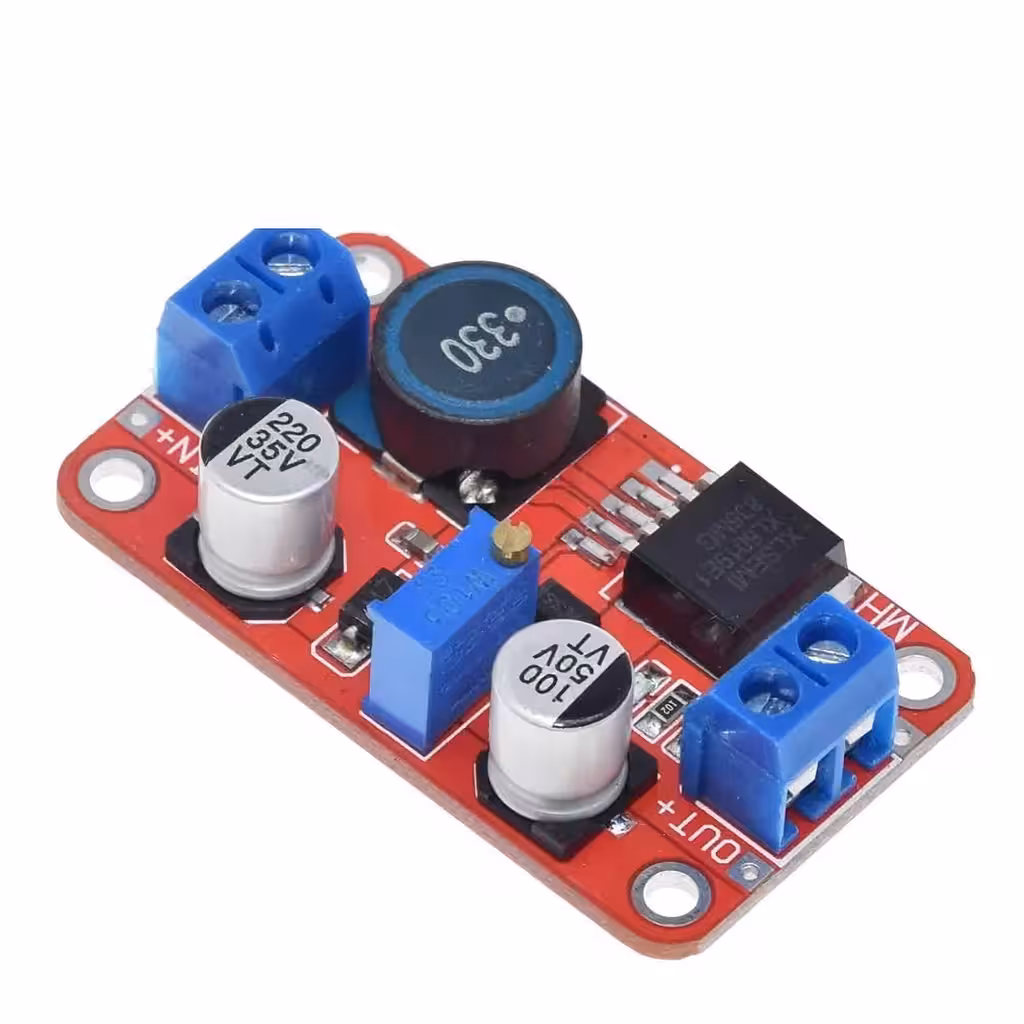

- Bemeneti csatlakoztatás: Csatlakoztass 3V és 35V közötti DC feszültséget a bemeneti pontokra (IN+ és IN–). A visszajelző LED világítása jelzi a helyes tápellátást.
- Kimeneti mérés: Mielőtt a fogyasztót csatlakoztatnád, mérj rá a kimeneti pontokra (OUT+ és OUT–) egy digitális multiméterrel, hogy ellenőrizd a gyári beállítást.
- Potenciométer beállítása: A potenciométert az óramutató járásával megegyező irányba tekerve növelheted, ellentétes irányba tekerve pedig csökkentheted a kimeneti feszültséget. Lassan állítsd, miközben folyamatosan figyeled a multimétert.
- Feszültségkülönbség ellenőrzése: A stabil működéshez a beállított kimeneti feszültségnek legalább 1,5V-tal magasabbnak kell lennie a bemeneti feszültségnél.
- Fogyasztó csatlakoztatása: A kívánt feszültség beállítása után kösd be a fogyasztót. 10W feletti terhelésnél mindenképpen szerelj hűtőbordát a MOSFET-re.
A csomag tartalma
- 1x XL6019 DC-DC Boost Konverter Modul
Gyakran Ismételt Kérdések
Használhatom ezt a modult 5V-os akkumulátorról 12V-os eszköz táplálására?
Igen, természetesen. Vedd figyelembe, hogy kb. 90%-os hatásfok mellett, ha 12V-on 1A-t veszel ki, a bemeneti 5V-os oldalon kb. 2,5A áramerősségre lesz szükség – győződj meg róla, hogy a tápegységed képes ezt leadni.
Használható Li-Ion akkumulátorok töltésére?
A modul képes előállítani a szükséges feszültséget (pl. 4,2V vagy 8,4V 2S esetén), de nem rendelkezik beépített töltésvezérlővel (BMS). A töltéshez használj dedikált töltőmodult (pl. TP4056) a konverter kimenetén – ne töltsd az akkumulátorokat közvetlenül védelem nélkül.
Kompatibilis napelemes rendszerekkel?
Igen, ez egy gyakori felhasználási mód. A napelem változó feszültségét (3V-35V között) fix értékre emeli, így alkalmas akkumulátorok töltésére vagy eszközök táplálására, még akkor is, ha a napsütés intenzitása változik.
Miért ingadozik a kimeneti feszültség nagy terhelésnél?
5A körüli áramerősségnél a feszültséghullámosság megnőhet. Ilyenkor érdemes egy 470–1000µF-os elektrolit kondenzátort tenni a kimenetre és hűtőbordát szerelni a MOSFET-re. A maximális stabilitás érdekében folyamatos üzemben maradj 2,5A alatt, ha nincs kiegészítő hűtés.
Működik egycellás 3,7V-os LiPo akkumulátorral?
Igen. A minimális bemeneti feszültség 3V, így a 3,7V-os LiPo akkumulátor tökéletesen megfelel, csakúgy, mint a sorba kötött 2–3 db AA vagy AAA elem.
