3S 60A BMS modul – Teljes körű védelem és cellaegyensúlyozás 14.8V-os Li-Ion 18650 akkupakkokhoz
A védelem nélküli akkumulátorok élettartama drasztikusan lerövidül. Egy felügyelet nélküli Li-Ion pakk intenzív használat mellett néhány hónap alatt elveszítheti kapacitásának 30–40%-át. A 3S 60A BMS modul pontosan ezt a problémát oldja meg: minden egyes cellát külön monitoroz, automatikusan közbelép bármilyen eltérés esetén, és minden töltési ciklus során tökéletes egyensúlyban tartja az akkupakkot.
Megjegyzés: A modul nem tartalmaz 18650-es akkumulátorokat. Beszerelés előtt ellenőrizze a pakk névleges feszültségét. A 70A-es áramerősség rövid ideig (csúcsban) terhelhető; a javasolt folyamatos maximális áramerősség 60A.
Miért érdemes ezt a modellt választani? (Főbb előnyök):
- 60A folyamatos / 70A csúcsterhelés — a nagy fogyasztású motorokat is stabilan kiszolgálja feszültségesés vagy nem kívánt leállások nélkül, akár ipari DIY alkalmazásoknál is
- 100mA-es passzív cellaegyensúlyozás — töltés közben kompenzálja a cellák közötti eltéréseket, megelőzve azt a krónikus egyensúlyhiányt, amely megfelezi az üzemidőt
- Hármas automatikus védelem — túltöltés (4.2V ±0.03V), mélykisülés (3.2V ±0.1V) és rövidzárlat elleni védelem, manuális beavatkozás nélkül
- 10 darab nagy teljesítményű MOSFET — alacsony belső ellenállás, jobb hőleadás a 6 MOSFET-es modulokhoz képest, valamint gyors reakcióidő hiba esetén
- Mindössze 3.4 mm vastagság — könnyedén elfér szűk helyeken, például fúrók, drónok vagy RC autók házában, ahol a hagyományos modulok már nem férnének el

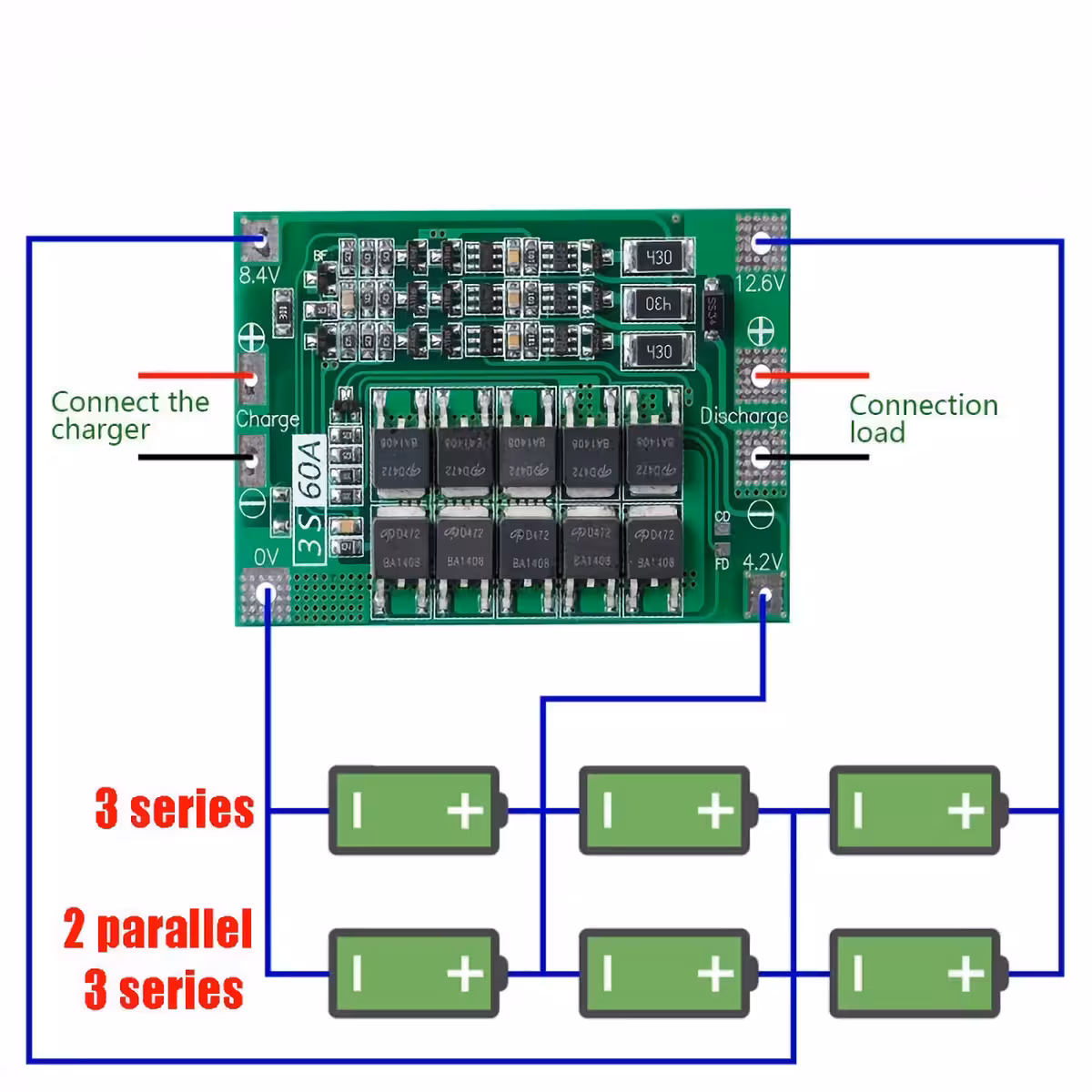

- Közös port (B- / P- / C-) — lehetővé teszi a töltő és a fogyasztó egyidejű csatlakoztatását, külön kábelezés nélkül
Részletek és teljesítmény

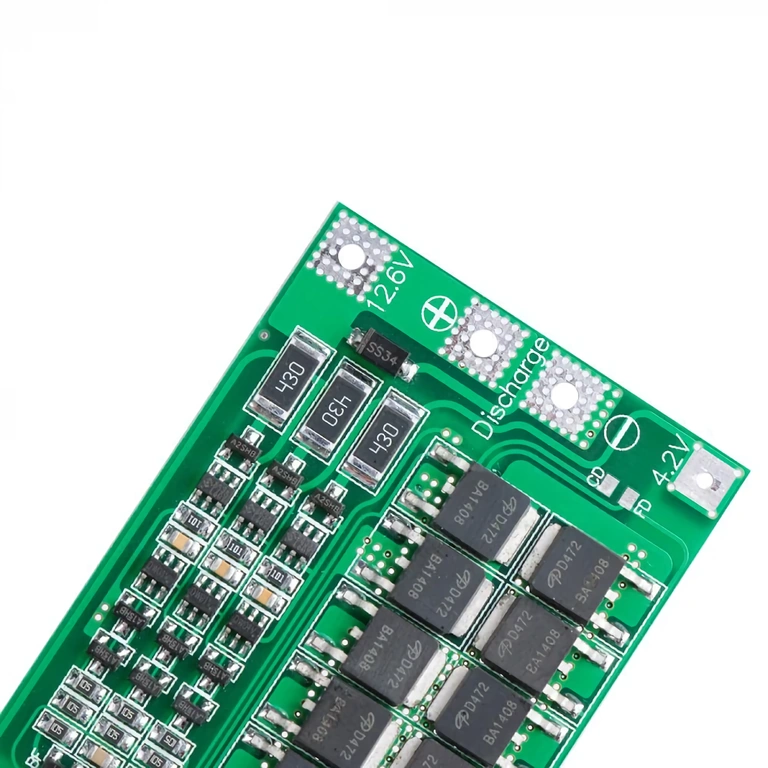

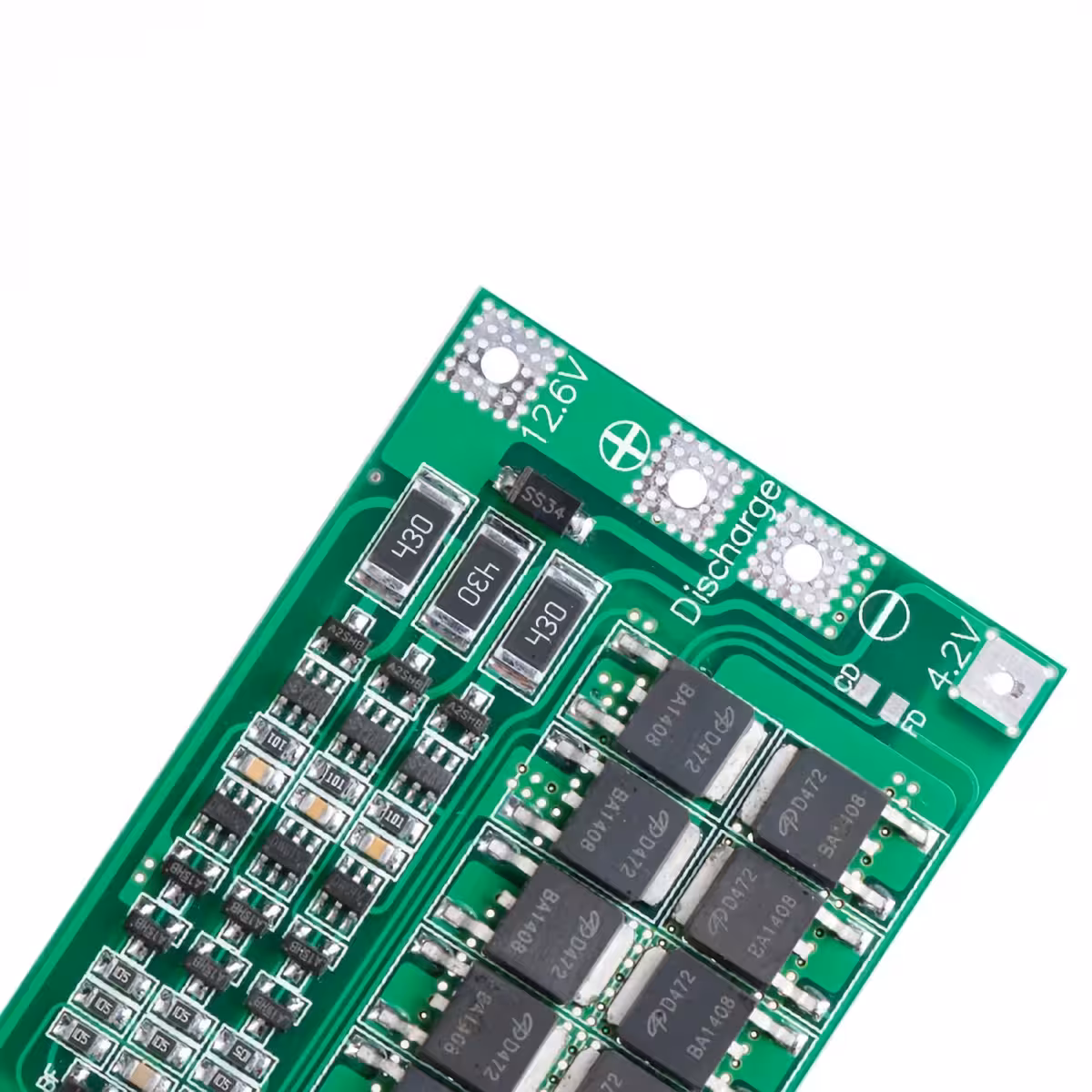

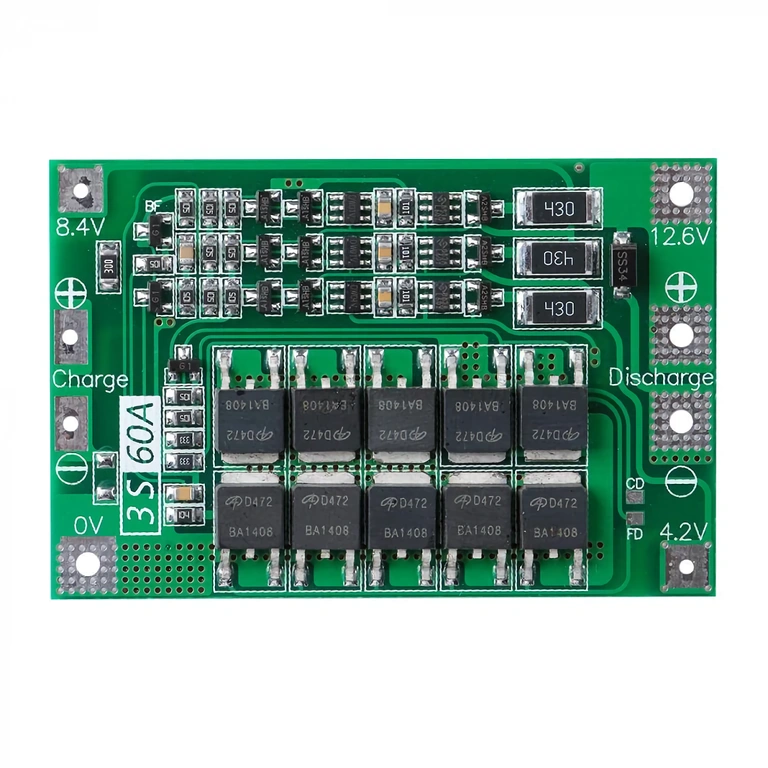

Az áramkör 10 szimmetrikusan elhelyezett MOSFET tranzisztor köré épül, ami csökkenti a teljes belső ellenállást és minimalizálja az energiaveszteséget terhelés alatt. A védelmi határértékek gyárilag a szabványos Li-Ion kémiához vannak kalibrálva: 4.2V túltöltésnél és 3.2V mélykisülésnél — ezek az értékek úgy védik a cellákat, hogy közben nem csökkentik a hasznosítható kapacitást.
A passzív egyensúlyozó rendszer kizárólag a töltési fázisban működik, a túltöltött cellákból származó felesleges energiát dedikált ellenállásokon keresztül vezeti el. A megengedett maximális töltőáram 15A, ami kompatibilis a piacon elérhető professzionális 3S töltőkkel. 20–30A közötti kisütőáram mellett a modul kiegészítő hűtés nélkül is üzemel; a 60A-es határérték közelében megfelelő szellőztetés javasolt.
| Paraméter | Érték / Részletek |
|---|---|
| Akkumulátor konfiguráció | 3S (Li-Ion 18650) |
| Pakk névleges feszültsége | 14.8V (töltő: 12.6V kimenet) |
| Maximális töltőáram | 15A |
| Maximális kisütőáram (folyamatos) | 60A |
| Maximális kisütőáram (csúcs) | 70A |
| Túltöltés elleni védelem | 4.2V ± 0.03V cellánként |
| Mélykisülés elleni védelem | 3.2V ± 0.1V cellánként |
| Egyensúlyozó áram | 100mA cellánként |
| MOSFET-ek száma | 10 |
| Méretek | 62 × 42 × 3.4 mm |
| Rövidzárlat elleni védelem | Igen (automatikus, a terhelés eltávolításával resetel) |
| Port topológia | Közös port (B- / P- / C-) |
| Javasolt alkalmazások | Fúrók, elektromos csavarhúzók, drónok, RC modellek, robotporszívók, DIY projektek |
A csomag tartalma
- 1 × 3S 60A BMS modul Li-Ion 18650 akkumulátorokhoz
Gyakran Ismételt Kérdések
Működik bármilyen kapacitású 18650-es akkumulátorral?
Igen. A 3S 60A BMS modul bármilyen kapacitású (mAh) Li-Ion 18650 cellával kompatibilis. Az egyensúlyozás akkor a leghatékonyabb, ha azonos típusú és kapacitású cellákat használ — a cellák közötti nagy különbségek lassíthatják a balanszírozási folyamatot.
Mi történik rövidzárlat esetén?
A modul ezredmásodpercek alatt érzékeli a rövidzárlatot, és a MOSFET-eken keresztül automatikusan megszakítja a kisütési áramkört. Az akkumulátor és a csatlakoztatott eszköz védve marad. Az újracsatlakozás a hibás terhelés eltávolítása után automatikusan megtörténik — nincs szükség manuális resetre.
Milyen feszültségű töltő szükséges hozzá?
Egy 3S Li-Ion pakkhoz a töltőnek pontosan 12.6V kimeneti feszültséget kell biztosítania — ez a 3 sorba kötött cella teljes töltöttségi szintje. Használjon dedikált 3S töltőt áramkorlátozással; a nem megfelelő töltő a BMS jelenléte ellenére is károsíthatja a cellákat.
Szükséges hűtőborda nagy áramerősségnél?
20–30A-ig a modul kiegészítő hűtés nélkül is működik. Ha hosszú ideig a 60A-es folyamatos határérték közelében használja, érdemes egy kis hűtőbordát rögzíteni a MOSFET-ekre, vagy biztosítani az aktív szellőzést — a tartósan magas hőmérséklet csökkenti a tranzisztorok élettartamát.
