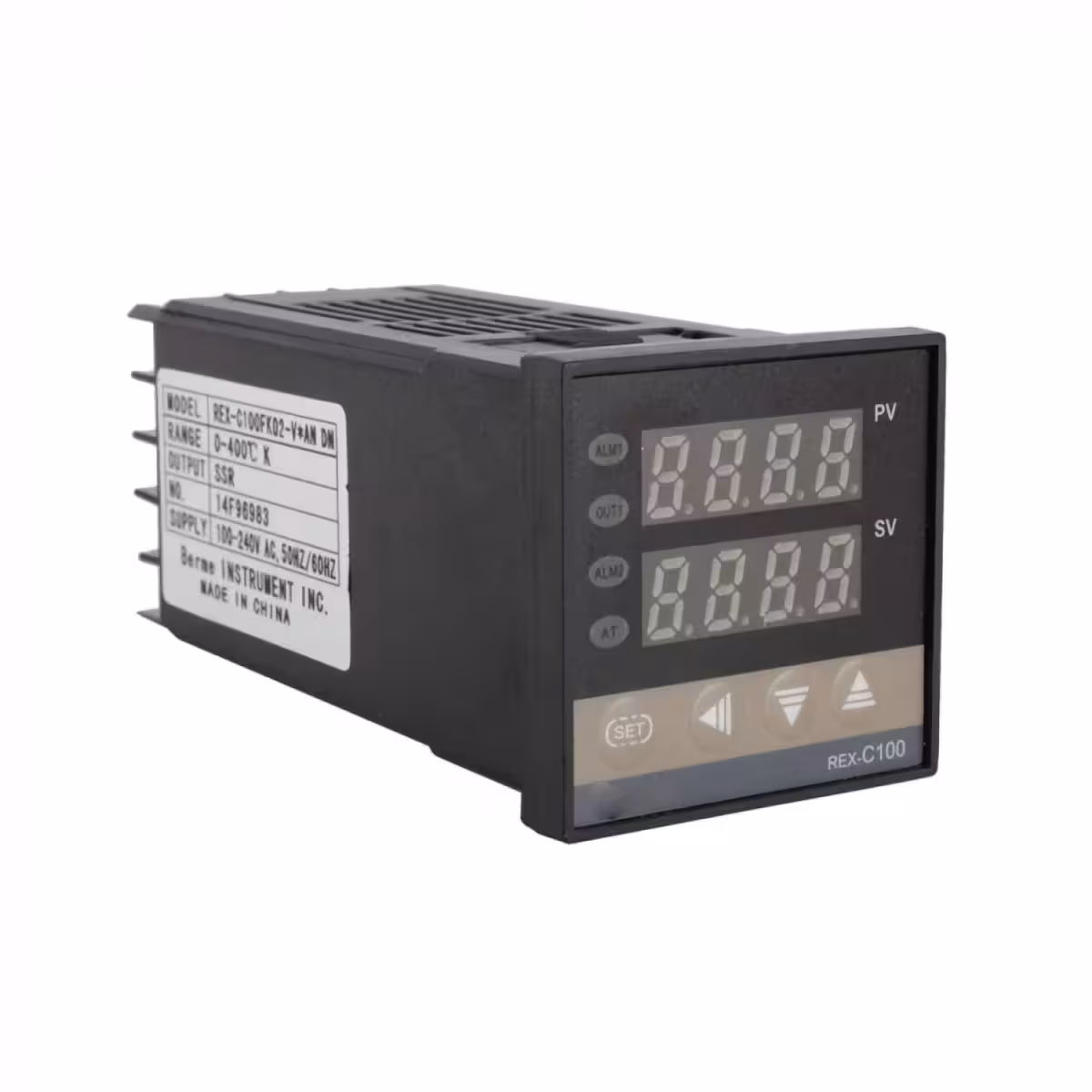

Digitális Hőfokszabályzó REX C100 SSR 40A-val – Precíz PID vezérlés 400°C-ig, Komplett, Használatra Kész Csomag
Van egy kemencéje, inkubátora vagy forrasztóállomása, amely nem tartja állandóan a hőmérsékletet? A hőtartomány ingadozása tönkreteszi a folyamatokat, pazarló energiafelhasználást eredményez, és ismételt kézi beavatkozásokat tesz szükségessé. A REX C100 hőmérséklet-szabályzó ezt PID algoritmussal, ±0,5%-os pontossággal és 0,5 másodperces reakcióidővel oldja meg – ingadozás nélkül, kompromisszumok nélkül.
Megjegyzés: A csomag tartalmazza a 40A-es SSR relét és az 1000 mm hosszú K típusú szondát. Nincs szükség további vásárlásra – minden készen áll a csatlakoztatásra.
Miért válassza ezt a modellt? (Főbb előnyök):
- ±0,5% FS pontosság 14 bites felbontással – a különbség az olcsó, PID nélküli termosztátokhoz képest: a hőmérséklet állandó marad, nem ingadozik 5-10°C-ot a beállított érték körül

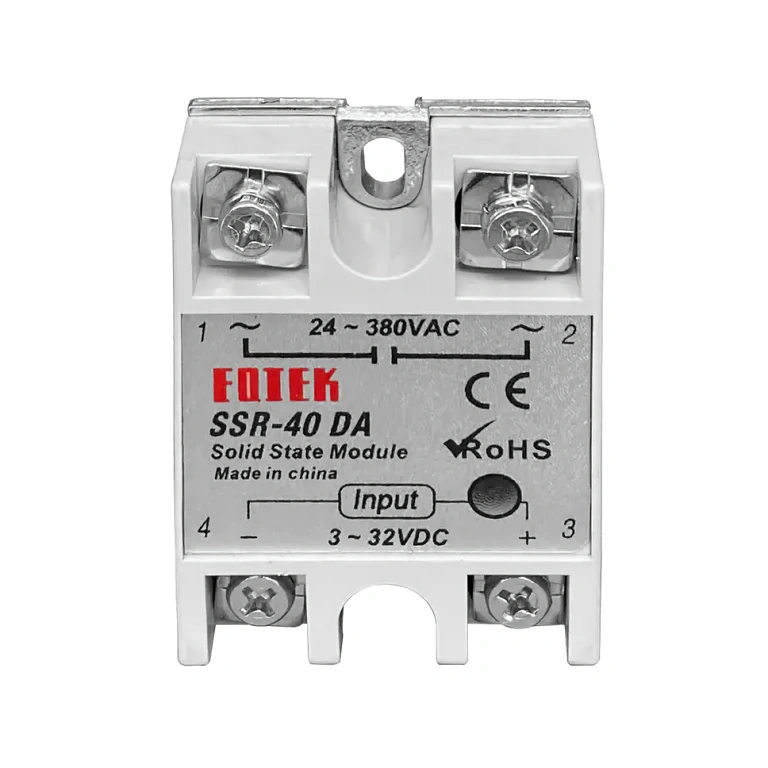

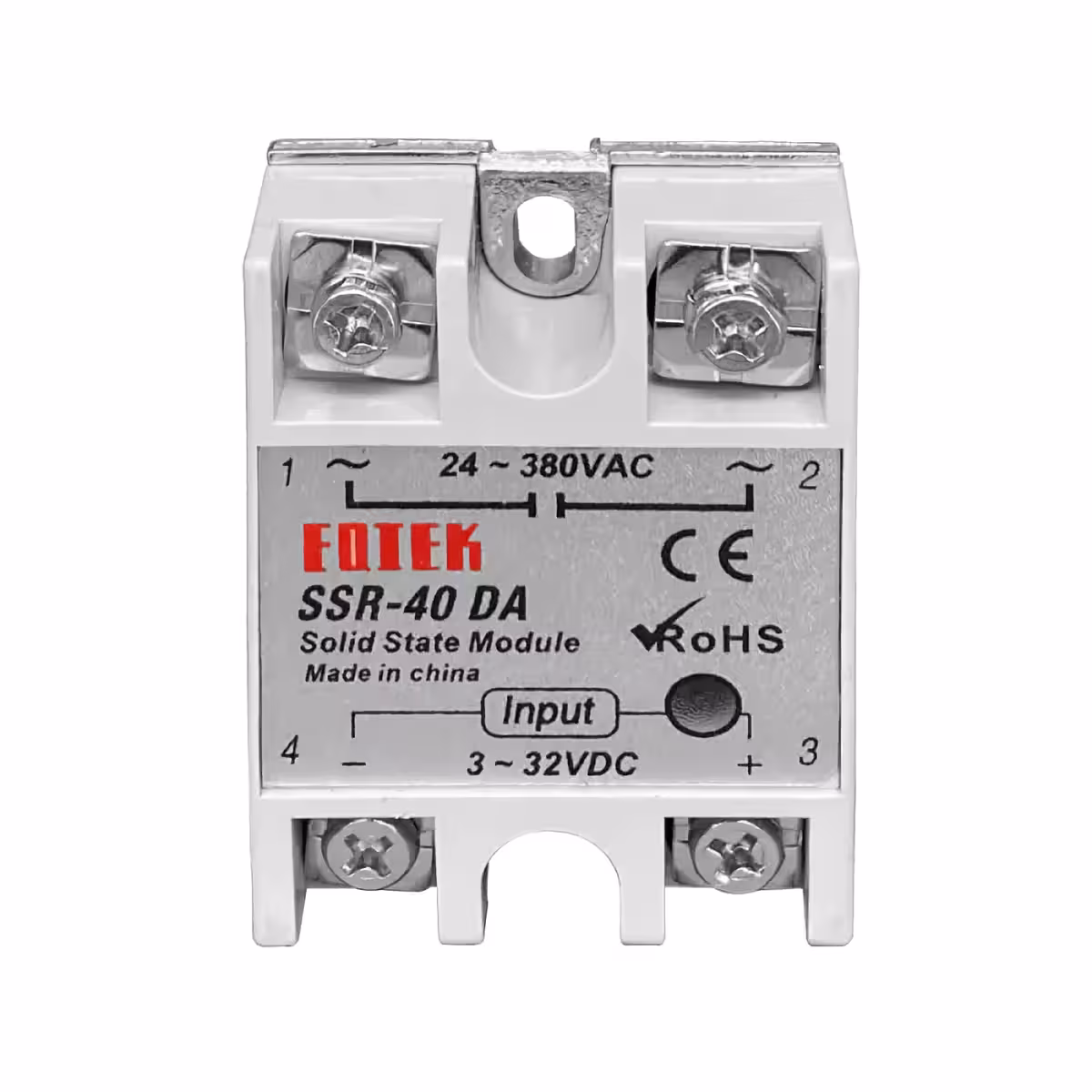

- 40A SSR relé mellékelve – nagy teljesítményű terhelések vezérlése mechanikus érintkezők kopása nélkül; egy hagyományos mechanikus relé kb. 100 000 kapcsolást bír, egy SSR gyakorlatilag nem kopik

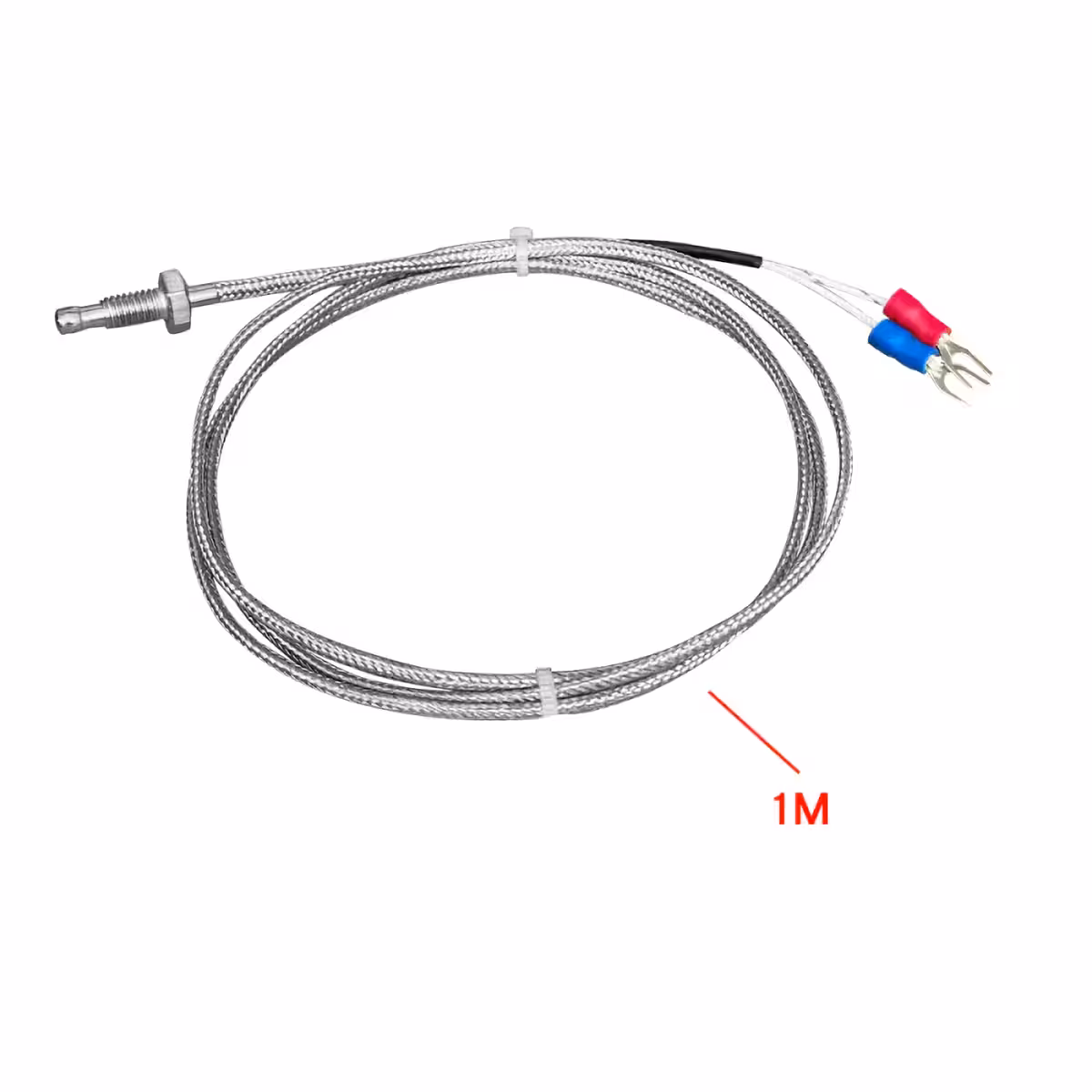

- 1000 mm hosszú K típusú szonda mellékelve – a bőséges hosszúság lehetővé teszi az érzékelő elhelyezését nehezen hozzáférhető helyeken, további hosszabbítások nélkül
- Kettős PV/SV kijelző – egyszerre láthatja az aktuális és a beállított hőmérsékletet, menükben való navigálás nélkül működés közben
- DIN 48×48 mm-es méret – bármilyen szabványos kivágású kapcsolótáblába beilleszthető; nem igényel adaptereket vagy módosításokat
- Hűtéshez és fűtéshez is konfigurálható – ugyanaz a vezérlő mindkét típusú berendezésen működik, a kimeneti paraméterek menüből történő beállításával
- Plug-and-play csomag – vezérlő + SSR + szonda egy csomagban; kicsomagolástól az első használatig 30 percen belül
Részletek és Teljesítmény
A REX C100 vezérlő PID algoritmusa folyamatosan kiszámítja az eltérést a mért és a kívánt hőmérséklet között, és a vezérlő kimenetet úgy állítja be, hogy elkerülje a túllövést – vagyis a hőmérséklet nem lépi túl a beállított értéket és nem ingadozik. A 14 bites felbontás és a 0,5 másodperces mintavételezés azt jelenti, hogy bármilyen hőmérséklet-ingadozást észlel és korrigál, mielőtt problémává válna.

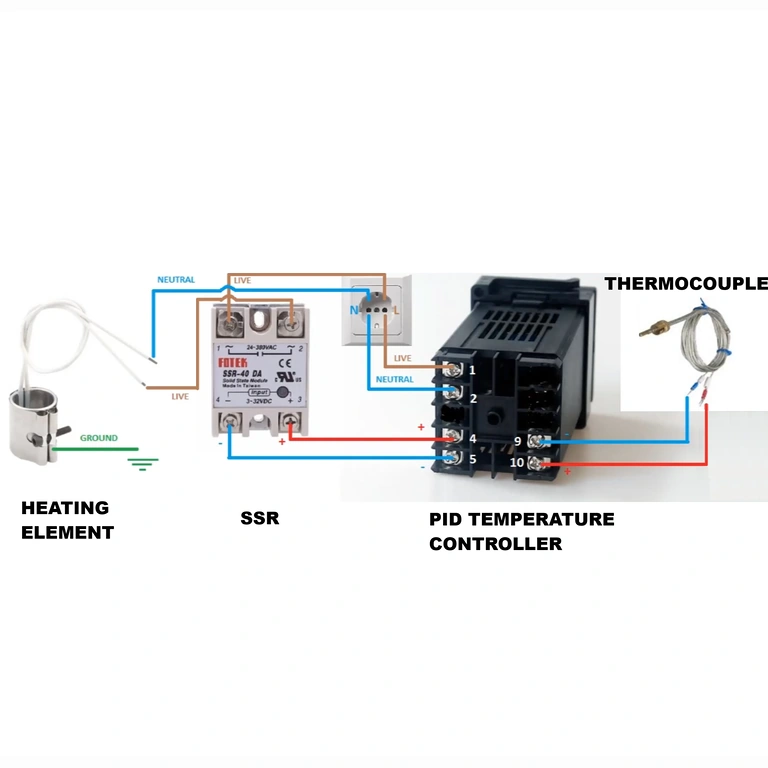

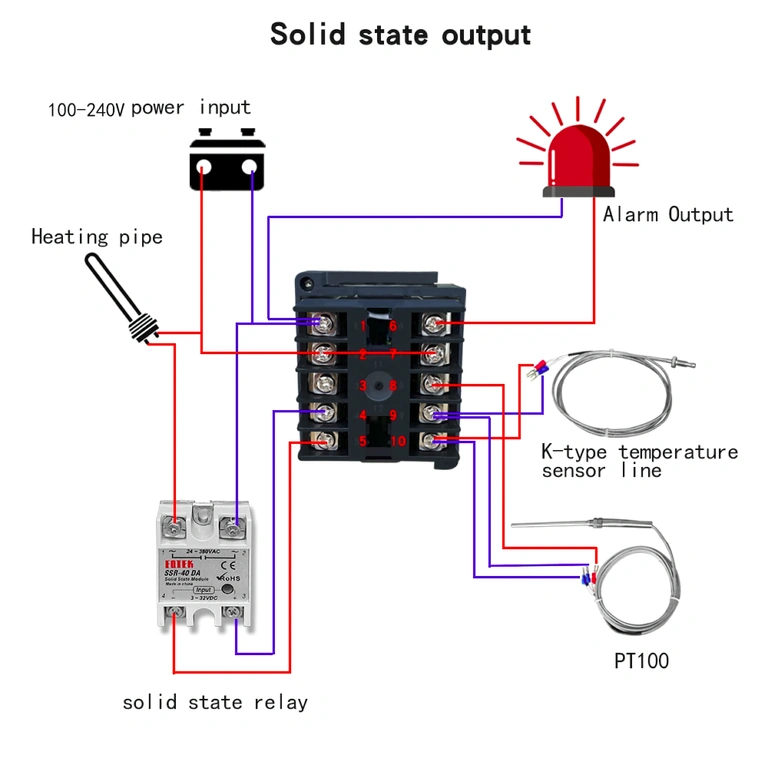

A vezérlő kimenet 250V AC / 3A jelet küld közvetlenül a mellékelt SSR relére, amely mozgó alkatrészek nélkül kapcsolja a fő terhelést. Az 500V DC feszültségen mért 50MΩ feletti szigetelési ellenállás teljes galvanikus leválasztást biztosít a vezérlő és a teljesítményáramkör között – ez ipari alkalmazásokban elengedhetetlen.
| Paraméter | Érték / Részlet |
|---|---|
| Vezérlő modell | REX C100 |
| Tápfeszültség | 220V AC |
| Mért hőmérsékleti tartomány | 0 – 400°C |
| Szonda típusa | K típus (hőelem) |
| Szonda hossza | 1000 mm |
| Pontosság | ±0,5% FS |
| ADC felbontás | 14 bit |
| Mintavételi idő | 0,5 másodperc |
| Vezérlő kimenet | SSR relé – 250V AC / 3A |
| Mellékelt SSR relé | 40A |
| Szigetelési ellenállás | >50MΩ 500V DC feszültségen |
| Saját fogyasztás | 10VA |
| Működési környezeti hőmérséklet | 0 – 50°C |
| Működési környezeti páratartalom | 30 – 85% RH |
| Vezérlő méretei | 48 × 48 × 110 mm |
| Panel méret | Szabvány DIN 48×48 |
Programozási és Használati Útmutató

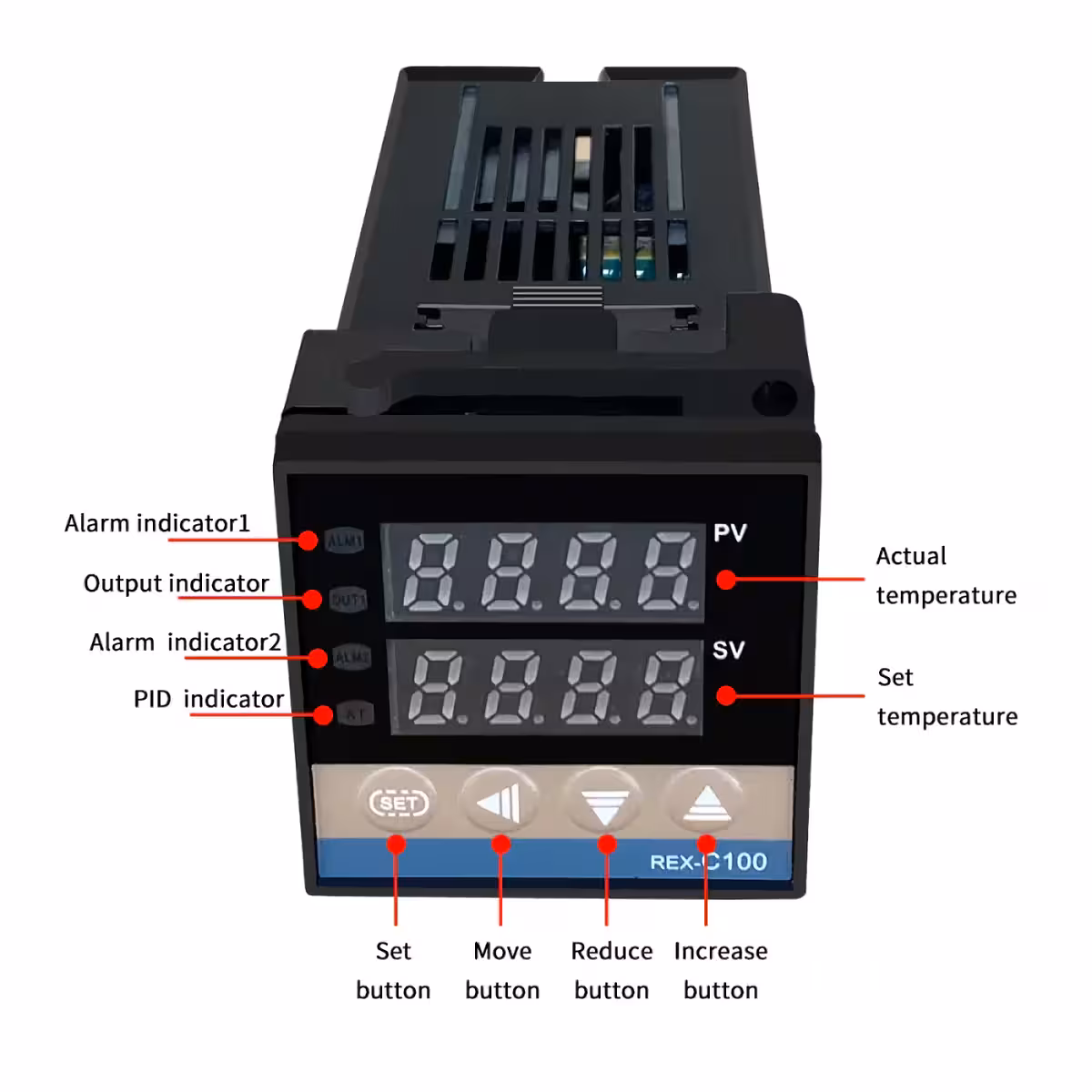

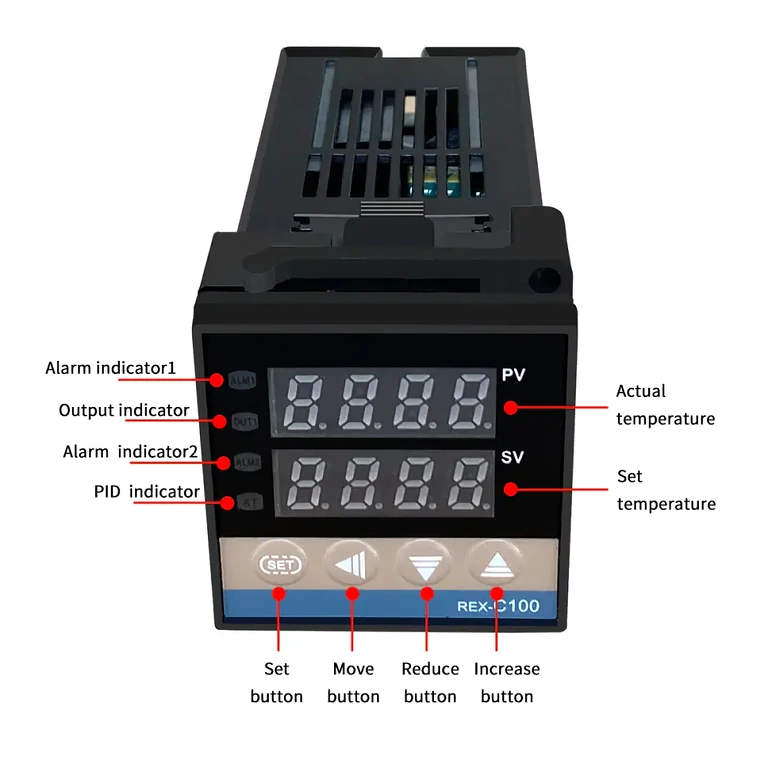

A kettős kijelző egyszerre mutatja a PV (aktuális hőmérséklet) és az SV (célhőmérséklet) értékeket. Az alapbeállítás kevesebb mint egy percet vesz igénybe:
- Röviden nyomja meg a SET gombot a célhőmérséklet (SV) beállítási módba lépéshez.
- Használja a fel/le nyilakat a kívánt érték beállításához.
- Nyomja meg ismét a SET gombot a beállított hőmérséklet megerősítéséhez és mentéséhez.
- A fejlett paraméterekhez (hérésis, PID mód, riasztások) tartsa lenyomva a SET gombot 3 másodpercig, amíg belép a kiterjesztett konfigurációs menübe.
- Navigáljon a paraméterek között a SET gombbal, és módosítsa az értékeket a fel/le nyilakkal.
- Ha 30 másodpercig nem végez semmilyen műveletet, a vezérlő automatikusan visszatér a fő monitorozási képernyőre.

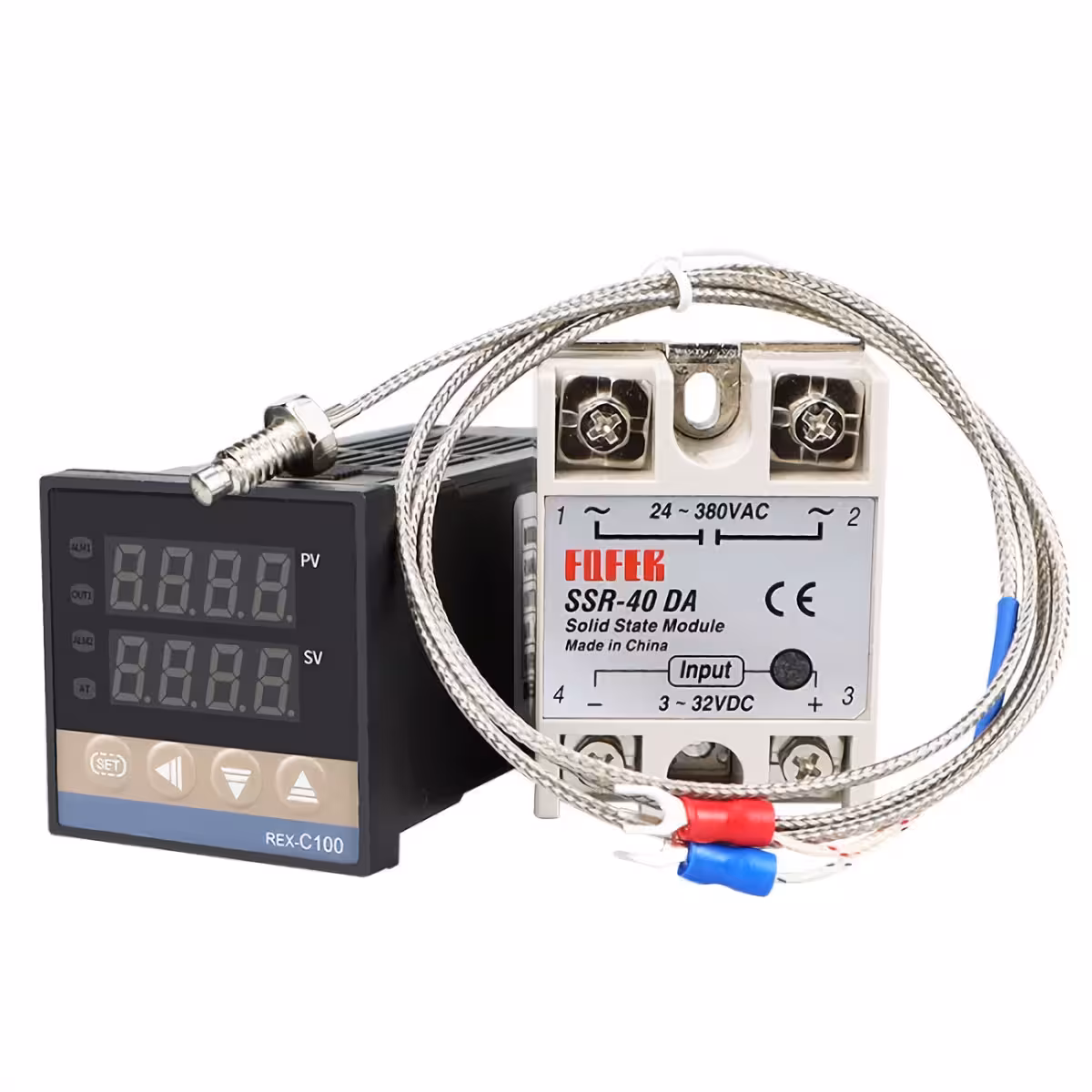

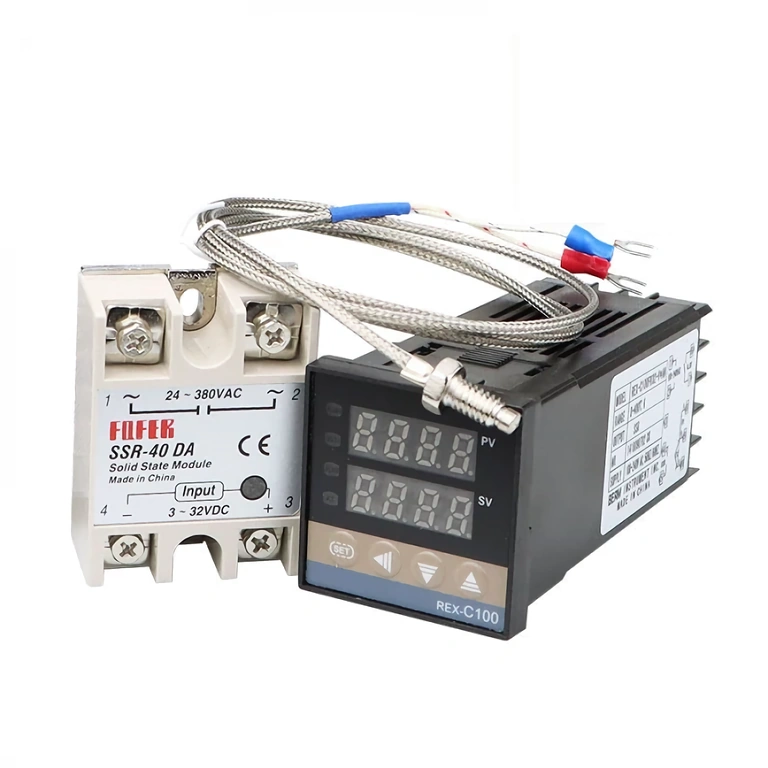

Csomag tartalma
- Digitális hőmérséklet-szabályzó REX C100
- Szilárdtest relé (SSR) 40A
- K típusú hőmérséklet-szonda, 0–400°C tartomány, 1000 mm hosszúság
Gyakran Ismételt Kérdések
A 40A-es SSR relé benne van a csomagban, vagy külön kell megvásárolni?
A csomag része. Megkapja a REX C100 vezérlőt, a 40A-es SSR relét és az 1000 mm-es K típusú szondát – mindent, ami a teljes telepítéshez szükséges.
Működik hűtés vezérlésére is, nem csak fűtésre?
Igen. A fejlett menüből konfigurálhatja a kimenetet hűtéshez vagy fűtéshez. Ugyanaz a vezérlő alkalmazkodik mindkét típusú alkalmazáshoz.
Szabványos elektromos kapcsolótáblákba szerelhető?
Igen. A DIN 48×48 mm-es formátum ipari szabvány – bármilyen 48×48 mm-es kivágásba illeszkedik, módosítások vagy adapterek nélkül.
Nehéz beállítani az első használathoz?
Nem. A célhőmérséklet beállítása három gombnyomással történik. A fejlett PID paraméterek opcionálisak – a vezérlő azonnal működik a csatlakoztatás után, gyári alapértékekkel.
