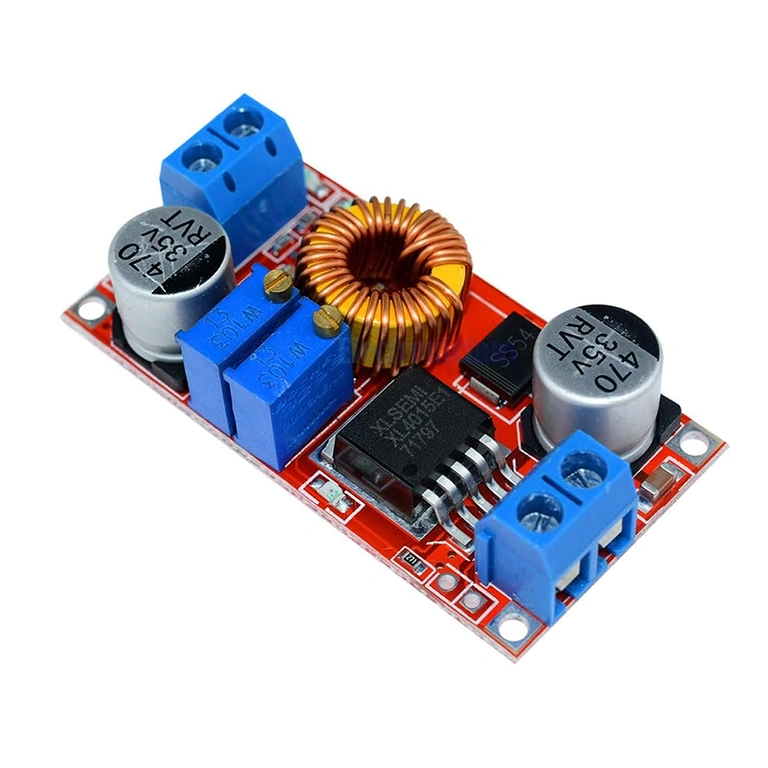

XL4015 5A DC-DC Step-Down konverter – Precíz feszültség- és áramszabályozás akkumulátorokhoz és LED-ekhez
Szeretnél egy Li-ion akkumulátort biztonságosan, a túltöltés veszélye nélkül tölteni? Vagy egy LED szalagot hajtani pontos, ingadozásmentes feszültséggel? Az XL4015 modul független feszültség- és áramszabályozást kínál – mindezt egy kompakt, bármilyen projektbe könnyen beépíthető formában.
Megjegyzés: A gyári alapértelmezett kimeneti feszültség ~20V. Az első használat során, még a fogyasztó csatlakoztatása előtt állítsd be a potenciométert. Ha a feszültség nem változik, tekerd a CV potenciométert az óramutató járásával ellentétes irányba legalább 10 teljes fordulattal – ez egy teljesen normális kezdeti kalibrációs folyamat.
Miért válaszd ezt a modellt? (Főbb előnyök):
- Független CC + CV kettős szabályozás — a kimeneti áramot és feszültséget két külön potenciométerrel állíthatod be. Ez elengedhetetlen a Li-ion vagy NiMH akkumulátorok helyes töltéséhez és a teljesítmény-LED-ek védelméhez.
- Akár 96%-os hatásfok — az energia kevesebb mint 4%-a vész el hőként, ami stabil működést garantál folyamatos terhelés mellett is, gyors túlmelegedés nélkül.
- Automatikus rövidzárlat- és hővédelem — 8A-es áramkorlát és automatikus lekapcsolás túlmelegedés esetén, így nincs szükség további külső biztosítékokra.
- Széles konverziós tartomány — 4V–38V bemenet, 1.25V–36V kimenet; hardveres módosítás nélkül lefedi a leggyakoribb feszültségcsökkentéseket (pl. 24V→12V, 24V→5V vagy 12V→3.3V).
- Kompakt, azonnal beépíthető kialakítás — 51×26×18 mm-es méret, beépített LED-es működésjelző, tartozék hűtőborda, valamint -40°C és +85°C közötti üzemi hőmérséklet, amely ipari környezetben is megállja a helyét.

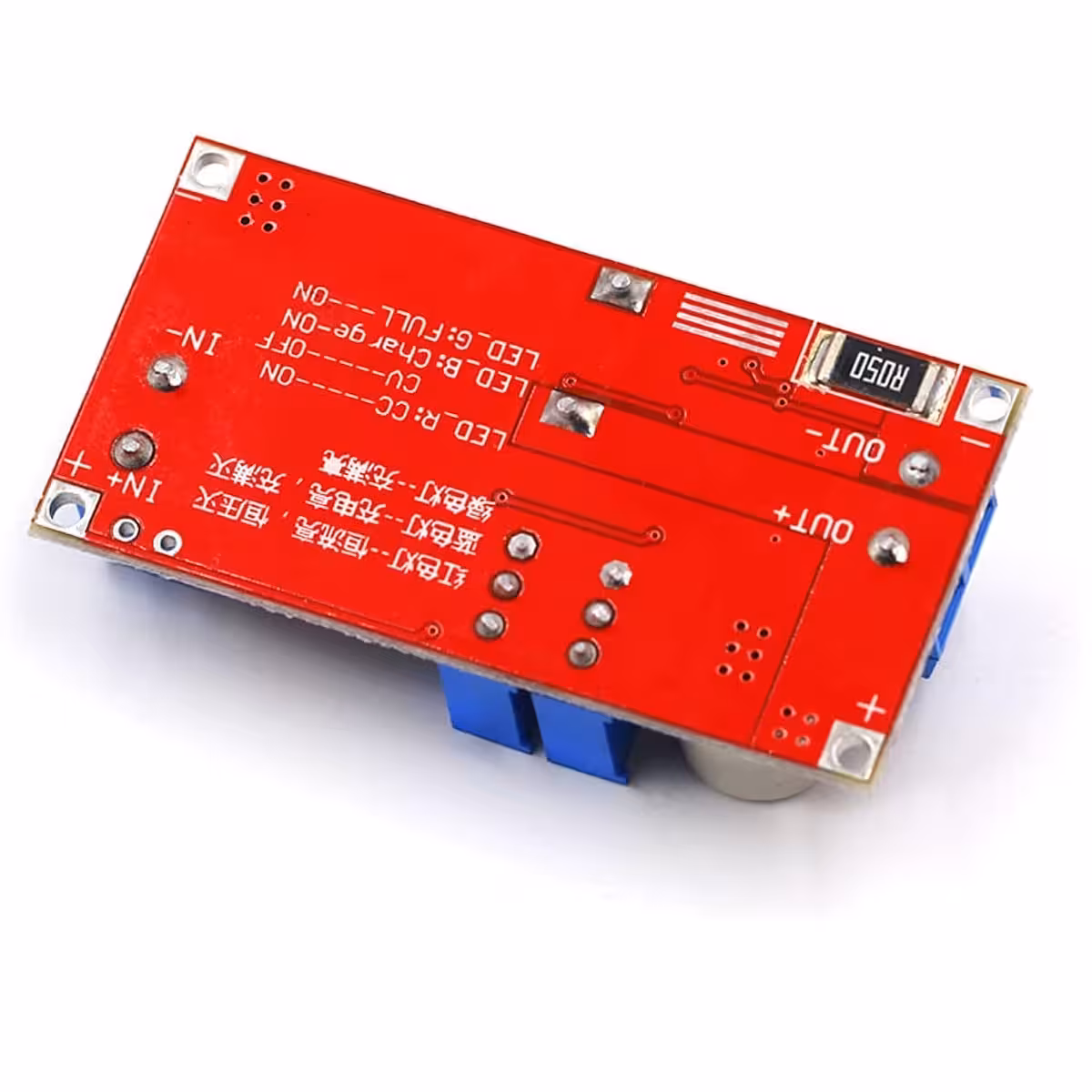

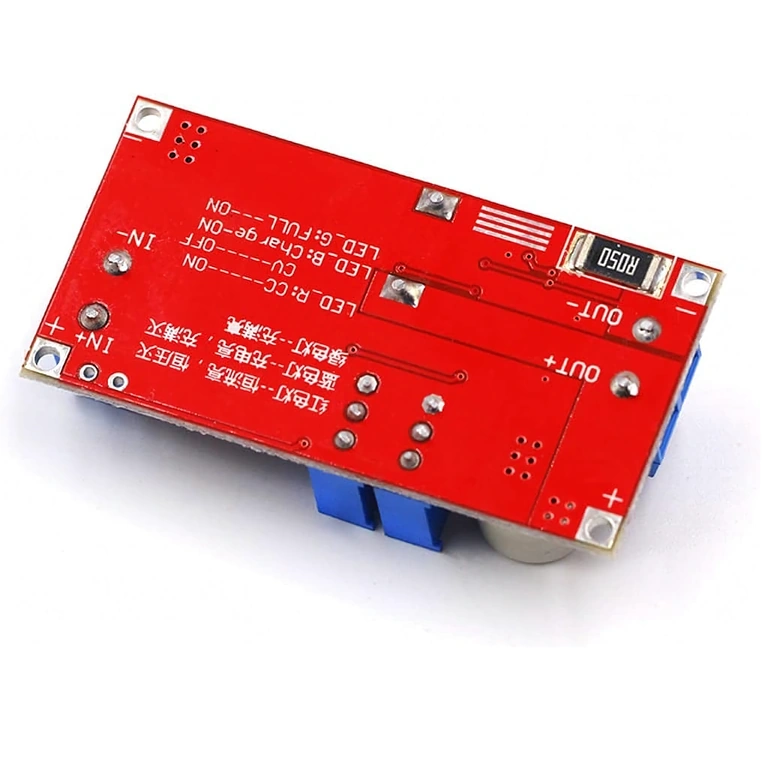

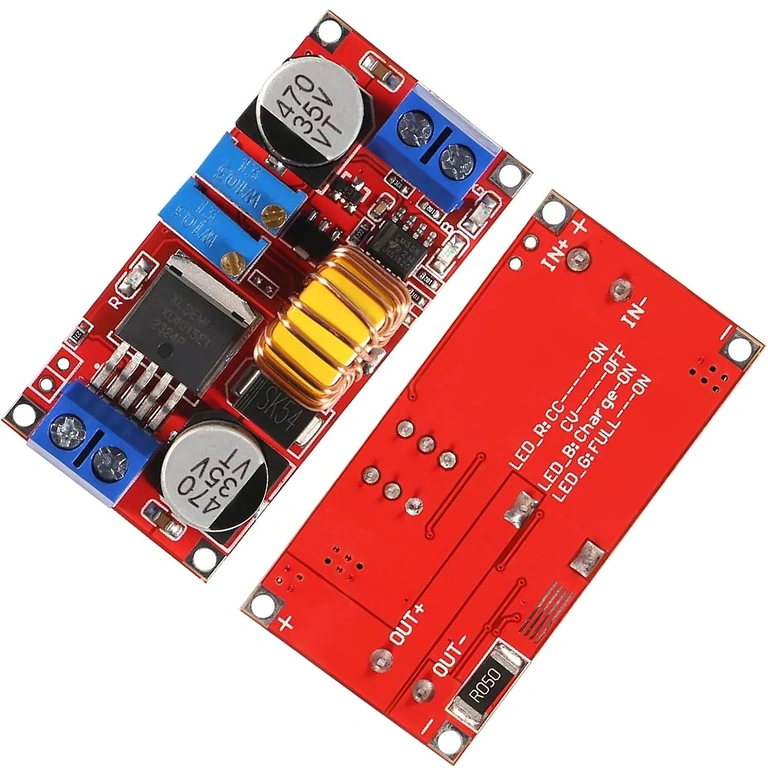

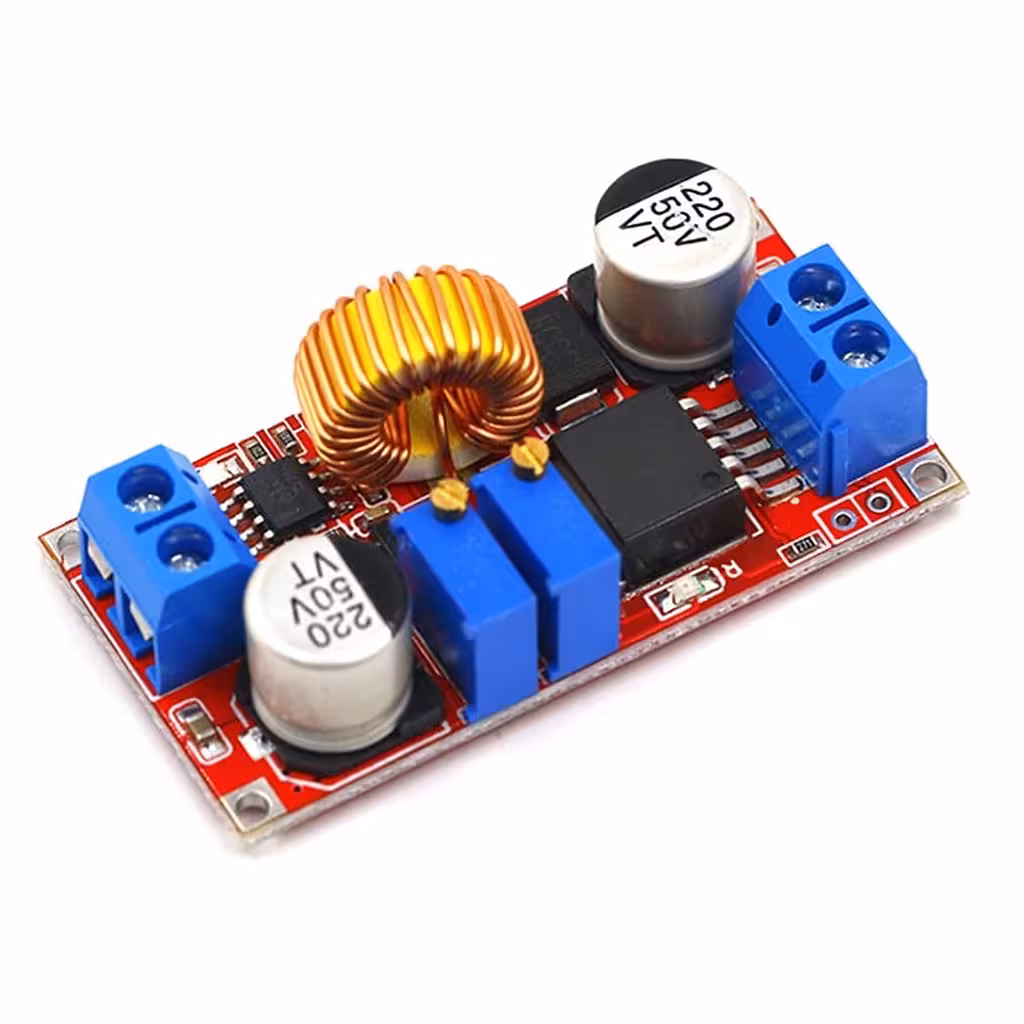

Részletek és teljesítmény

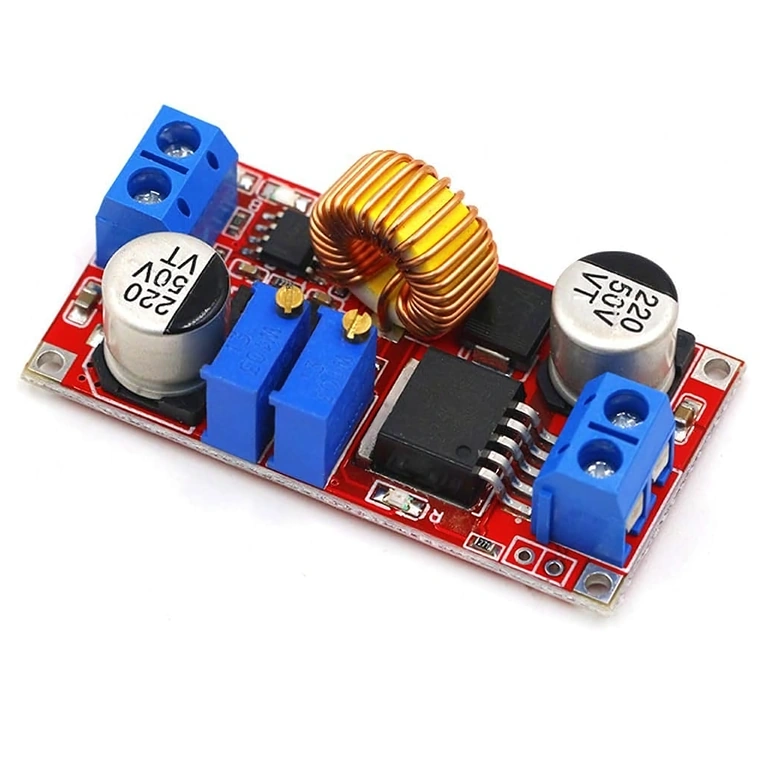

Az XL4015 chip 180KHz-es kapcsolási frekvencián dolgozik – ez elég magas ahhoz, hogy a kimeneti feszültségingadozást (ripple) a minimálisra csökkentse, anélkül, hogy terjedelmes szűrőalkatrészekre lenne szükség. A maximális névleges áramerősség 5A, de folyamatos használat esetén érdemes 4.5A-re korlátozni a terhelést, ezzel jelentősen meghosszabbítva a modul élettartamát. Akkumulátorok töltésekor a modul automatikusan CC (állandó áram) módban indul, majd ahogy az akku feszültsége közeledik a beállított értékhez, átvált CV (állandó feszültség) módba – pontosan úgy, ahogy az egy profi buck konvertertől elvárható.

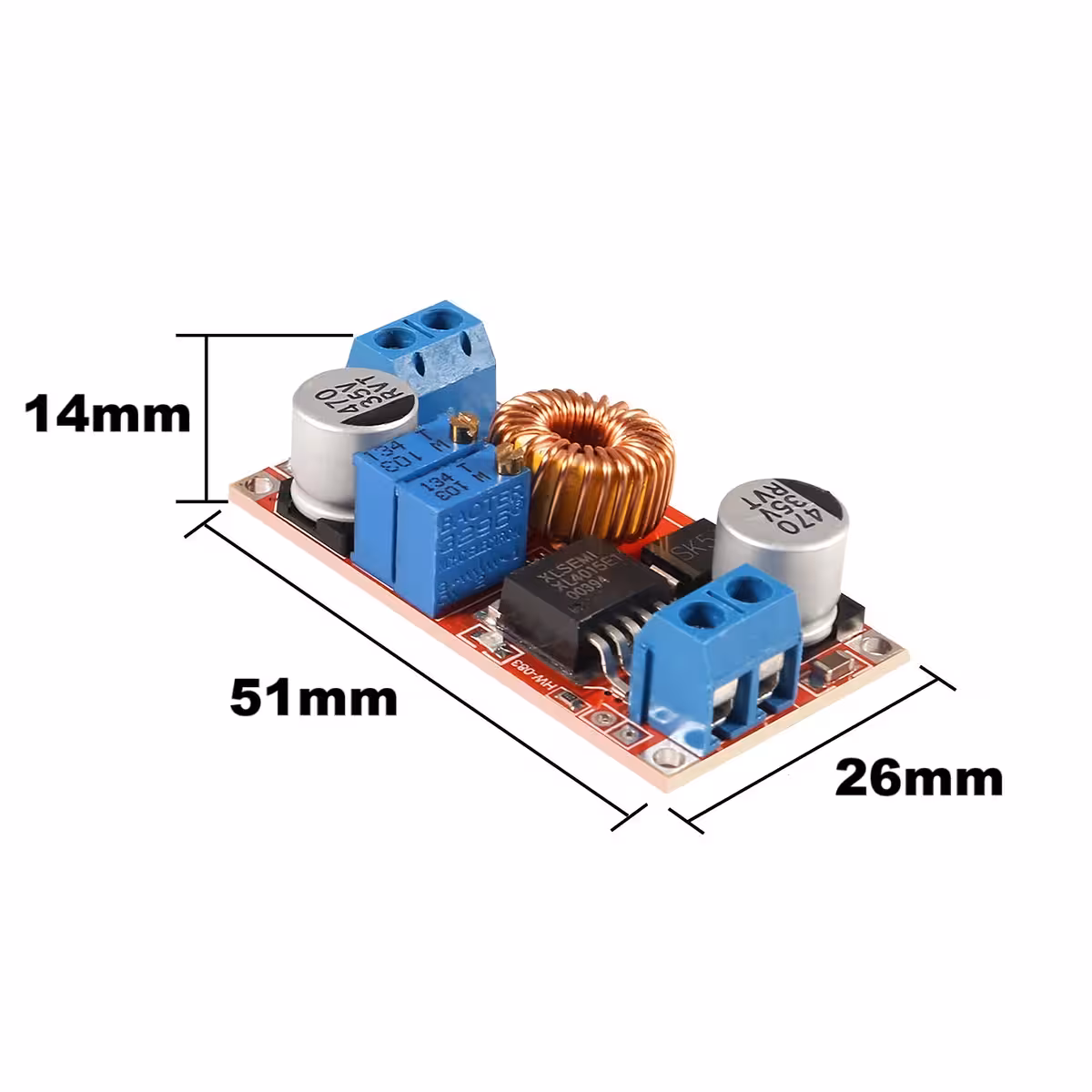

| Paraméter | Érték / Részletek |
|---|---|
| Konverter típusa | DC-DC Step-Down (Buck / Feszültségcsökkentő) |
| Fő vezérlőchip | XL4015 |
| Bemeneti feszültség | 4V – 38V DC (abszolút maximum 38V) |
| Kimeneti feszültség | 1.25V – 36V DC (fokozatmentesen szabályozható) |
| Maximális kimeneti áram | 5A (folyamatos terhelésnél max. 4.5A ajánlott) |
| Maximális teljesítmény | 75W |
| Hatásfok | Akár 96% |
| Kapcsolási frekvencia | 180KHz |
| Szabályozási mód | CV (állandó feszültség) + CC (állandó áram) |
| Rövidzárlat elleni védelem | Automatikus áramkorlátozás 8A-nél |
| Hővédelem | Automatikus lekapcsolás túlmelegedés esetén |
| Üzemi hőmérséklet | -40°C ~ +85°C |
| Működésjelző | Beépített LED |
| Méretek | 51 × 26 × 18 mm |

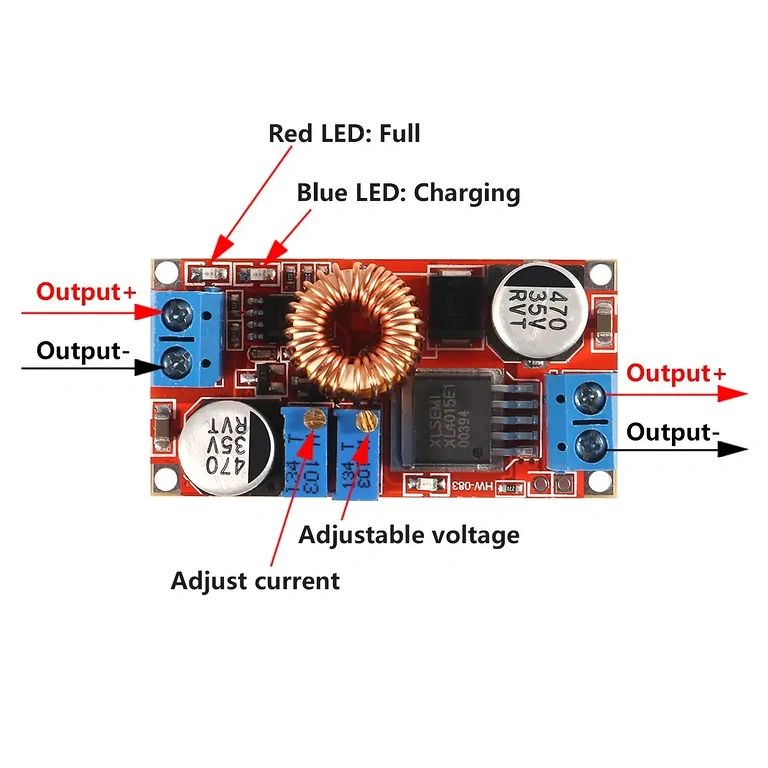

Beállítási és használati útmutató
- A kimeneti feszültség beállítása a fogyasztó csatlakoztatása előtt: tekerd a CV jelzésű potenciométert addig, amíg el nem éred a kívánt feszültséget (ellenőrizd feszültségmérővel).
- Az áramkorlát beállítása a CC jelzésű potenciométerrel: csatlakoztass sorosan egy műterhelést vagy egy ampermérőt, és állítsd be a kívánt áramerősséget.
- Kezdeti kalibráció (ha a feszültség nem reagál a beállításra): tekerd a CV potenciométert az óramutató járásával ellentétes irányba legalább 10 teljes fordulattal, majd folytasd a normál beállítást.
- Akkumulátorok töltéséhez: állítsd a CV feszültséget az akkumulátor végső töltési feszültségére, a CC áramot pedig a kívánt értékre (pl. 0.5C vagy 1C). A modul a töltési ciklus során automatikusan átvált CC-ből CV módba.
- Figyelem: soha ne lépd túl a 38V-os bemeneti feszültséget, és 5A körüli terhelésnél gondoskodj a megfelelő szellőzésről.
A csomag tartalma
- 1 × XL4015 CC CV DC-DC step-down konverter modul
Gyakori kérdések (GYIK)
Használhatom ezt a modult egy 3.7V-os Li-ion akkumulátor töltésére?
Igen. Állítsd a CV feszültséget 4.2V-ra, a CC áramot pedig korlátozd az akkumulátorhoz ajánlott értékre. A modul automatikusan kezeli a CC→CV átmenetet a töltés során.
Miért ~20V a kimeneti feszültség az első bekapcsoláskor?
Ez a gyári alapbeállítás. A fogyasztó csatlakoztatása előtt tekerd el a CV potenciométert. Ha nem reagál, tekerd az óramutató járásával ellentétes irányba legalább 10 fordulatot a kezdeti kalibráláshoz.
Szükség van extra hűtőbordára?
A modul beépített hűtőbordával rendelkezik. 4.5A–5A folyamatos terhelés esetén azonban érdemes egy kisméretű ventilátort is használni, hogy a hőmérséklet biztonságos határokon belül maradjon, és megnöveljük az élettartamot.
Alkalmas teljesítmény-LED-ek meghajtására?
Igen. A CC (állandó áram) mód ideális a teljesítmény-LED-ekhez, mivel megakadályozza a túláramot. Állítsd a CC áramot a LED névleges értékére, a CV feszültséget pedig valamivel a LED nyitófeszültsége (forward voltage) fölé.
