MP3 modul Bluetooth-szal és FM rádióval – varázsold digitális lejátszóvá klasszikus erősítődet
Van egy kiváló erősítőd, de hiányzik belőle a Bluetooth vagy az USB-s zenelejátszás lehetősége? Nem kell lecserélned! Ezzel a kompakt, Bluetooth-képes MP3 modullal – amely USB, MicroSD és FM rádió funkcióval is rendelkezik – kevesebb mint 30 perc alatt modernizálhatod audiorendszeredet. Egyszerűen beépíthető az előlapba.
Megjegyzés: A modul 7V és 12V DC közötti stabilizált tápfeszültséget igényel. A feszültség túllépése a készülék végleges meghibásodását okozhatja. Autós beépítés esetén a biztonság érdekében javasolt feszültségstabilizátor vagy Zener-dióda használata.
Miért válaszd ezt a modult? (Főbb előnyök):

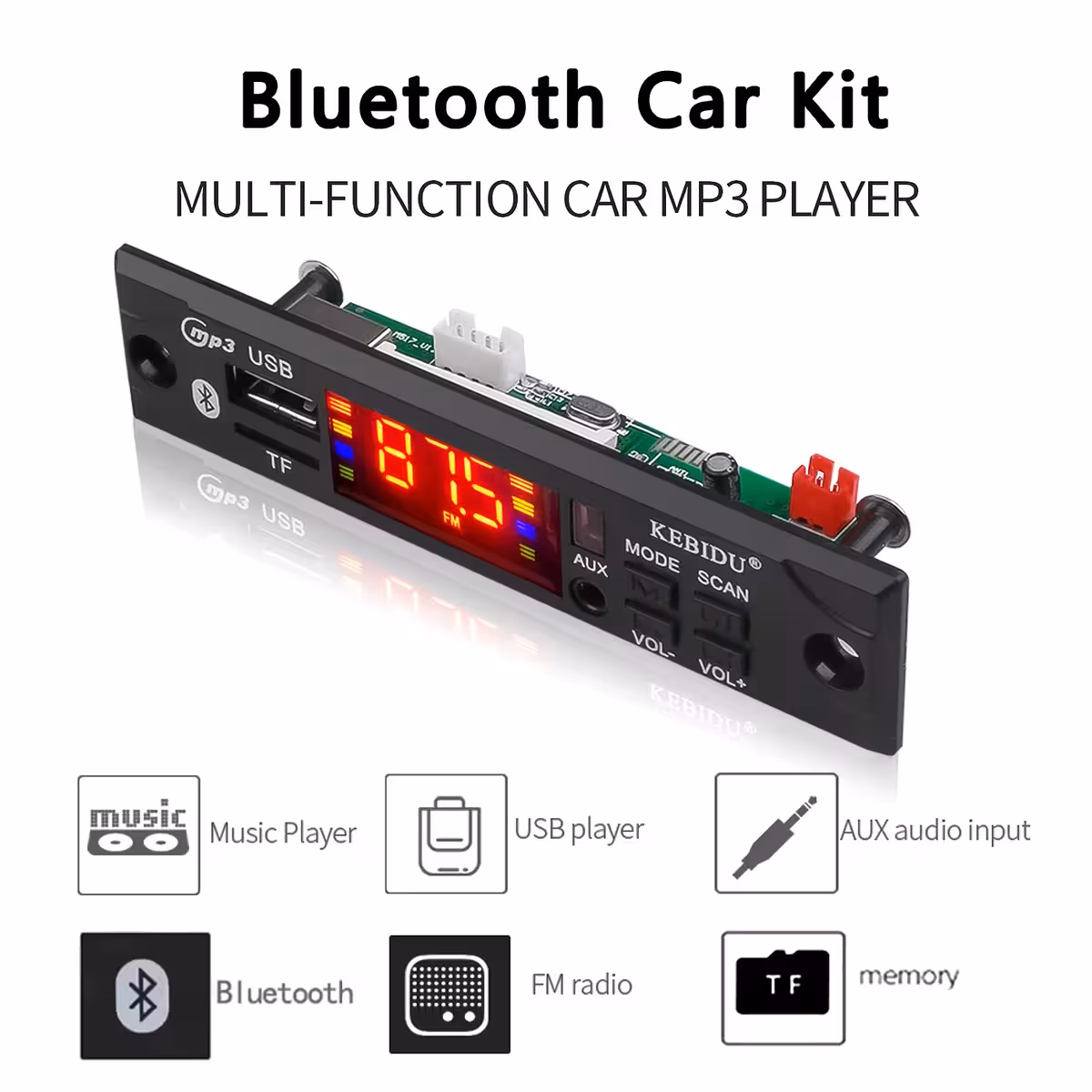

- 4 az 1-ben hangforrás — Bluetooth vezeték nélküli kapcsolat, USB 2.0, MicroSD/TF kártya és 3.5mm-es AUX jack bemenet, amelyek a távirányítóval könnyedén válthatók.
- Beépített FM rádió — konfigurálható antennával, amely fém és műanyag házakban is kiváló vételt biztosít külön kiegészítők nélkül.
- Infravörös távirányító — a csomag tartalmazza az elemet is; kényelmesen vezérelheted a hangerőt, a forrást és a zeneszámokat anélkül, hogy a készülékhez nyúlnál.
- Univerzális méret — 107 x 26 mm-es előlap, 96 mm-es csavartávolsággal, így a legtöbb autós és otthoni erősítőbe könnyedén beilleszthető.
- Alacsony fogyasztás — mindössze 35mA készenléti állapotban, így nem meríti le az autó akkumulátorát, ha a rendszer ki van kapcsolva.
- Önálló egységként is használható — 7–12V DC tápegységgel erősítő nélkül is működtethető.
Részletek és teljesítmény
A modul szíve egy dedikált MP3 dekóder, amely az áram alá helyezés után azonnal elkezdi a lejátszást. A 0.3 Vpp kimeneti jelszint (OL és OR csatornák) tökéletesen illeszkedik a hagyományos erősítők előerősítő fokozataihoz, torzításmentes hangzást biztosítva. A Bluetooth kapcsolat pillanatok alatt létrejön telefonoddal vagy tableteddel, az ANT vezeték (piros) pedig a ház típusától függően könnyen beállítható az optimális FM vétel érdekében.
| Paraméter | Érték / Részletek |
|---|---|
| Tápfeszültség | 7V – 12V DC stabilizált |
| Áramfelvétel | 35mA (készenlét) / max. 100mA (SD/USB aktív) |
| Audio kimeneti feszültség | 0.3 Vpp |
| Csatlakozási lehetőségek | Bluetooth, USB 2.0, MicroSD/TF, 3.5mm AUX jack |
| FM rádió | Beépített, konfigurálható antennával |
| Távirányító | Infravörös (IR), CR2032 elemmel |
| Előlap mérete | 107 x 26 mm |
| Beépítési mélység | 26 mm |
| Rögzítési furattávolság | 96 mm |
| Támogatott formátumok | MP3 (USB, MicroSD) |
| Felhasználási terület | Autóhifi, otthoni erősítők, klasszikus audiorendszerek |
Programozási és használati útmutató

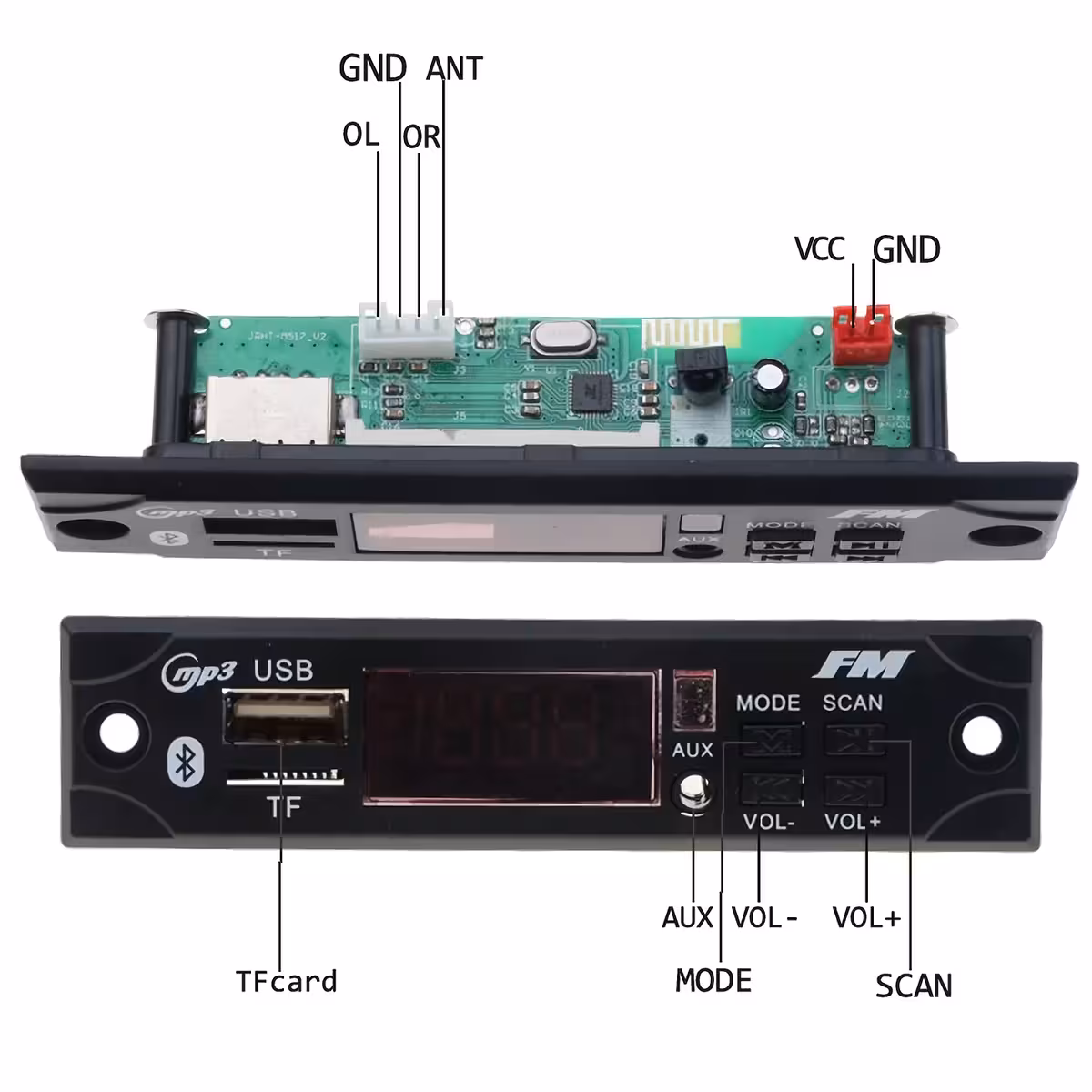

- Csatlakoztasd a tápkábel pozitív (piros) vezetékét egy 7V–12V közötti stabilizált DC forráshoz.
- A GND vezetéket az erősítő kisjelű testpontjához kösd – ne közvetlenül a fém házhoz, a zavaró alapzaj (búgás) elkerülése érdekében.
- Az OL és OR vezetékeket csatlakoztasd az erősítő bal és jobb oldali audio bemenetére.
- FM rádió esetén: az ANT (piros) vezetéket műanyag ház esetén hagyd kinyújtva, fém ház esetén pedig rögzítsd a ház belső falához.
- Helyezz be egy USB pendrive-ot vagy MicroSD kártyát MP3 fájlokkal – a lejátszás automatikusan elindul.

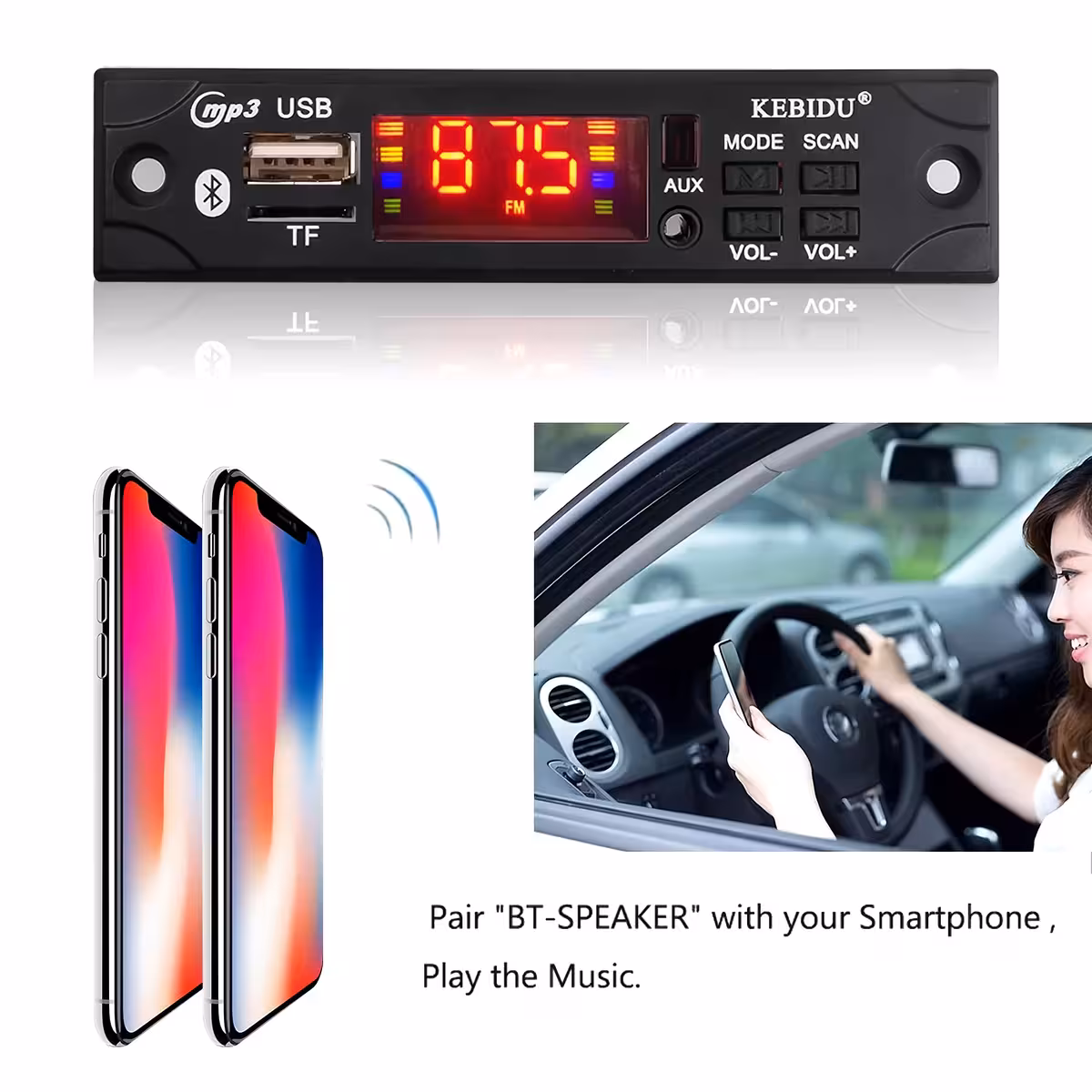

- A Bluetooth funkcióhoz párosítsd a modult telefonoddal vagy tableteddel.

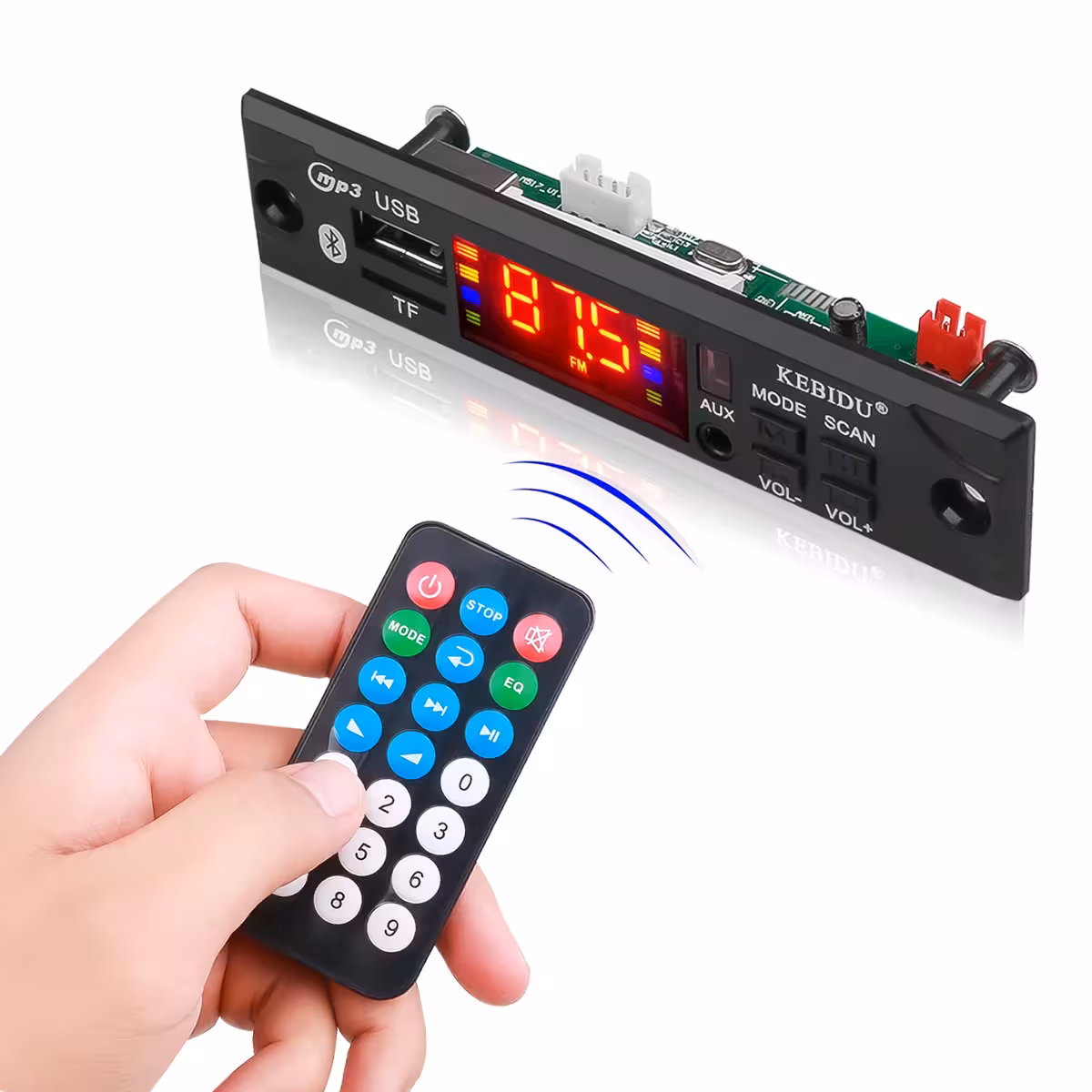

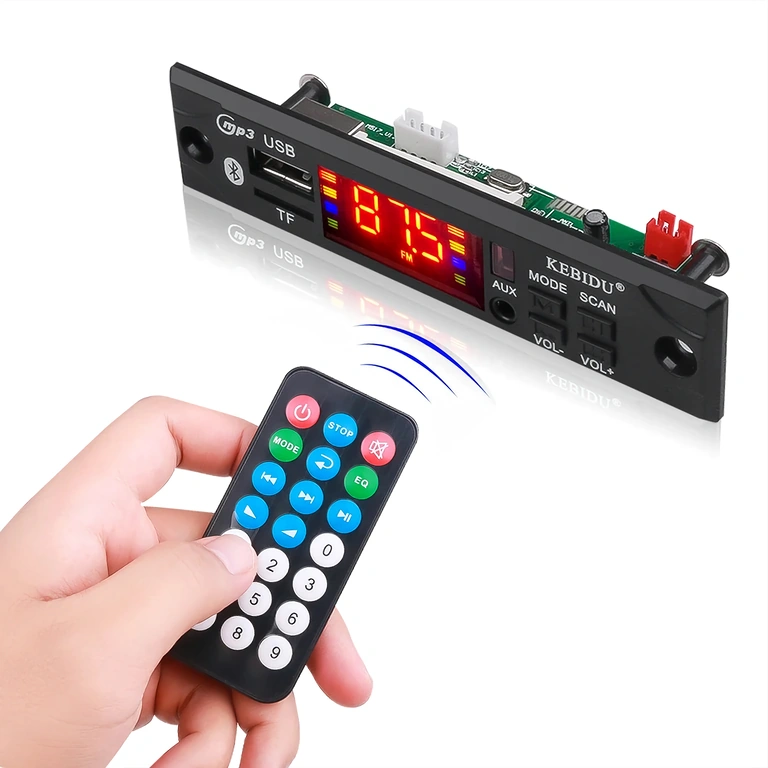

- Használd a mellékelt IR távirányítót a források váltásához (BT / USB / SD / FM / AUX), a hangerő szabályozásához és a zeneszámok közötti navigáláshoz.

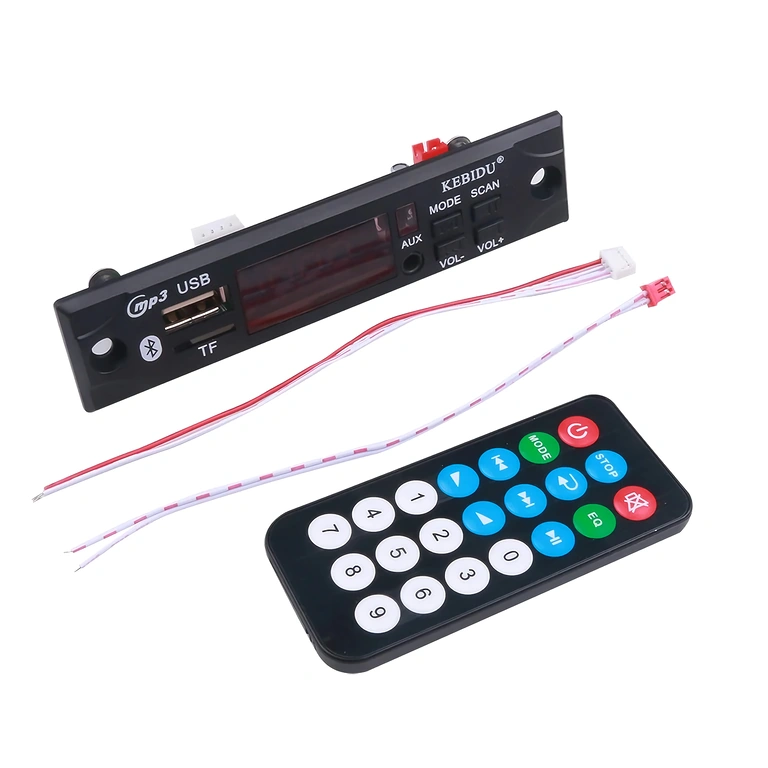

A csomag tartalma
- 1x MP3 modul (Bluetooth, USB, MicroSD, FM, AUX)
- 1x IR távirányító (CR2032 elemmel)
- 2x Csatlakozókábel (tápellátás + audiojel)
Gyakran ismételt kérdések
Táplálhatom a modult közvetlenül az autó 12V-os akkumulátoráról?
Igen, de a feszültségnek stabilizáltnak kell lennie. Az autó akkumulátora indításkor 12V fölé ugorhat, ezért a védelem érdekében használj feszültségstabilizátort vagy Zener-diódát, különösen, ha az autó generátora aktív.
Otthoni erősítővel is működik, nem csak autóban?
Természetesen, a modul univerzális. Bármilyen analóg L/R audio bemenettel rendelkező erősítővel kompatibilis, legyen az autós vagy otthoni, de akár önálló egységként is használható 7–12V DC tápegységgel.
Milyen audio formátumokat támogat az USB és az SD kártya?
A modul MP3 fájlokat játszik le USB-ről vagy MicroSD/TF kártyáról. A fájlokat érdemes a tároló gyökérkönyvtárába másolni a gyors felismerés érdekében.
Miért nem szabad a GND-t közvetlenül az autó fém házához kötni?
A modul kisjelű (0.3 Vpp) audiojelekkel dolgozik. A fém házhoz történő földelés földhurokhoz és zavaró, folyamatos alapzajhoz (búgáshoz) vezethet. A GND-t mindig az erősítő vagy a tápegység közös testpontjához csatlakoztasd.
A távirányító Bluetooth-on vagy infravörösön keresztül működik?
Infravörös (IR) technológiát használ, hasonlóan a TV távirányítókhoz. A megfelelő működéshez rálátás szükséges a modulra, az ajánlott hatótávolság 5–6 méter.
