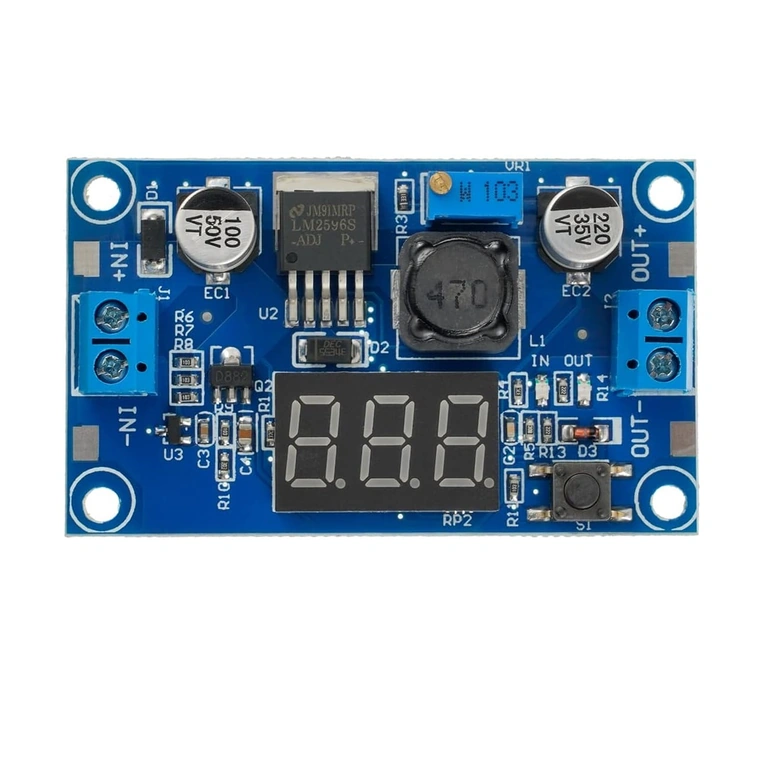

LM2596 DC-DC Step-Down konverter LED kijelzővel – precíz beállítás multiméter nélkül, akár 92%-os hatásfok
Akkumulátorról működő projektet építesz, vagy túl magas feszültségű adaptert használsz? A hagyományos lineáris feszültségszabályozók ugyan megoldják a problémát, de a felesleges feszültséget hővé alakítják – ez pedig energiaveszteséggel és a stabilitás romlásával jár. Az LM2596 step-down konverter egészen másképp működik: hatékonyan csökkenti a feszültséget, valós időben jeleníti meg az értékeket, és bármilyen kompakt áramkörbe könnyedén beépíthető.
Megjegyzés: Ez a modul kizárólag step-down (feszültségcsökkentő) üzemmódban működik. A megfelelő működéshez a bemeneti feszültségnek legalább 1.5V-tal mari nagyobbnak kell lennie a kimeneti feszültségnél.
Miért válaszd ezt a modellt? (Főbb előnyök):
- Önkalibráló LED kijelző — megjeleníti a bemeneti és a kimeneti feszültséget is; a beállításhoz többé nincs szükséged multiméterre
- Akár 92%-os hatásfok — egy LM7805-ös lineáris szabályozó ~50%-os hatásfokához képest közel feleannyi energia vész el hő formájában
- 3A maximális áramerősség — elegendő Arduino, ESP32, LED szalagok és kisebb egyenáramú (DC) motorok egyetlen forrásból történő táplálásához
- Finomhangolás többfordulatú (multiturn) potenciométerrel — tizedvolt pontossággal állíthatod be a feszültséget, hirtelen ugrások nélkül
- Rövidzár- és túlmelegedés elleni védelem — a csatlakoztatott áramkörök akkor is biztonságban maradnak, ha véletlenül elvéted a kábelezést
- Szilárdtest kondenzátorok és masszív PCB — ellenáll az intenzív használatnak és a folyamatos hőmérséklet-ingadozásnak

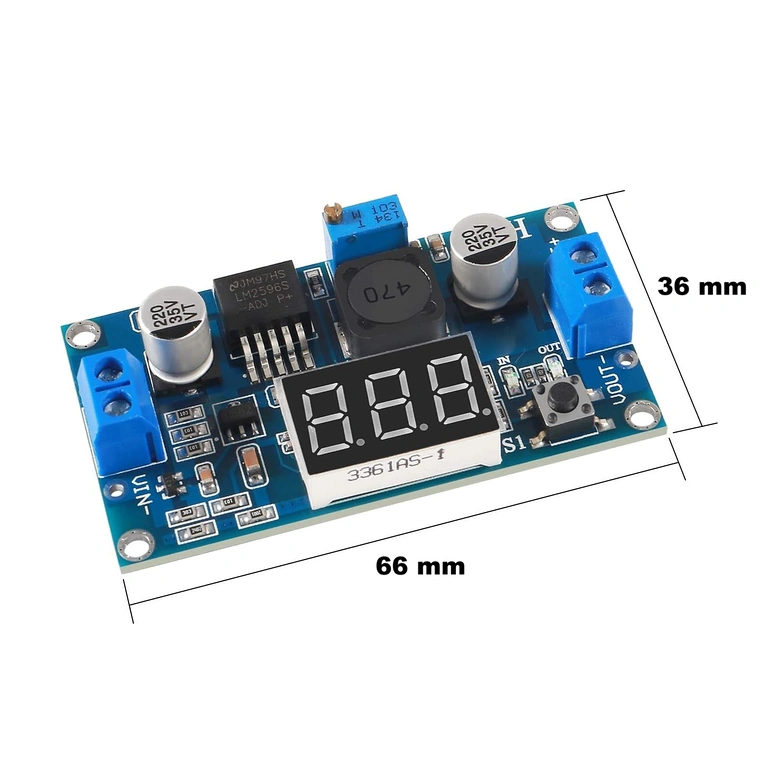

- Kompakt, 66×36×11 mm-es méret — bármilyen projekt dobozába, próbapanelre (breadboard) vagy szerelőlapra könnyedén illeszkedik

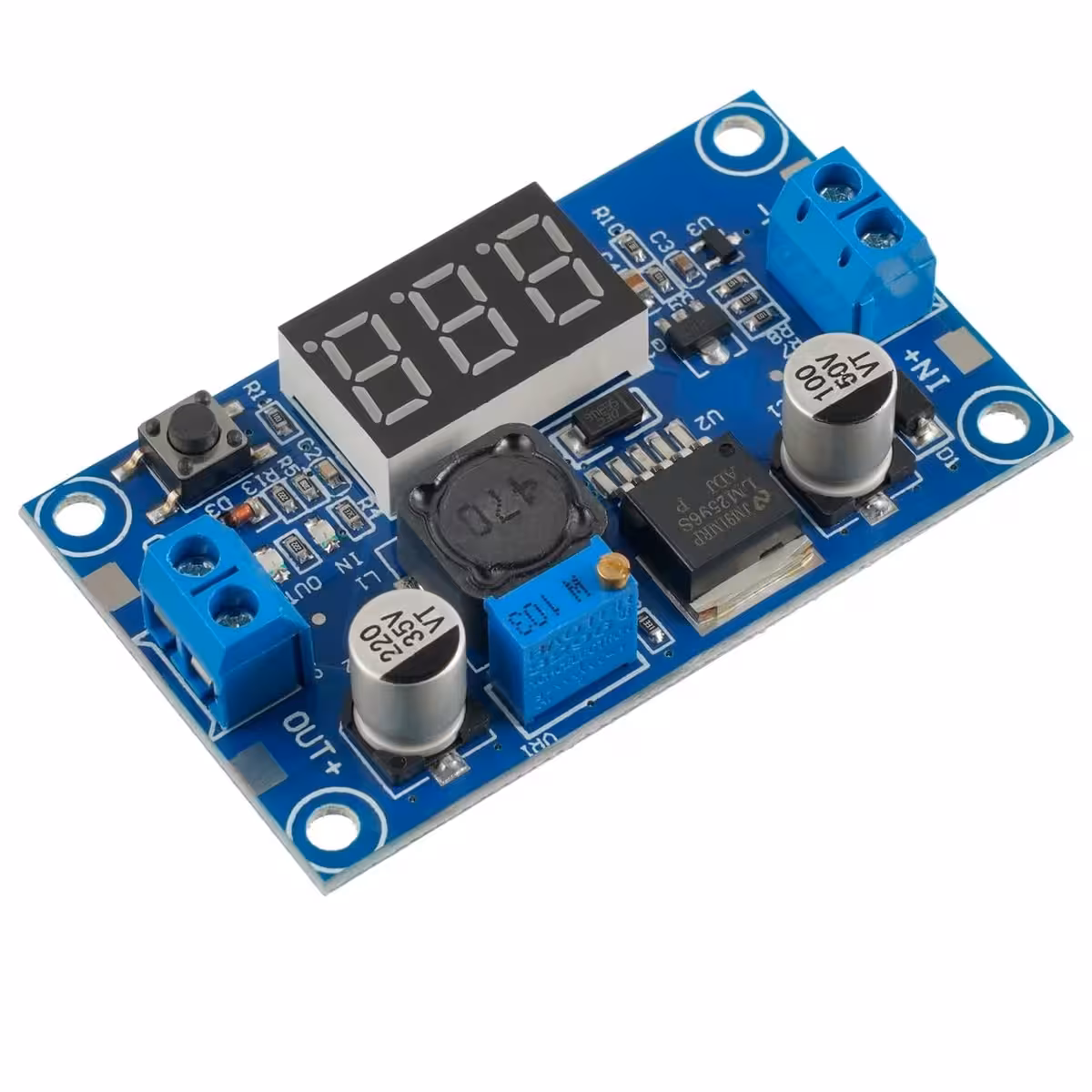

Részletek és teljesítmény
Az LM2596 integrált áramkör 150 kHz-es kapcsolási frekvencián működik – ez elég magas ahhoz, hogy a kimeneti feszültségingadozást (ripple) minimális szinten tartsa, anélkül, hogy terjedelmes szűrőalkatrészekre lenne szükség. Ellentétben egy lineáris feszültségszabályozóval, amely a feszültségkülönbséget hőveszteségként disszipálja, ez a kapcsolóüzemű (switching) konverter hasznos árammá alakítja azt, így a modul hőmérséklete még 2A-es terhelés mellett is alacsony marad.

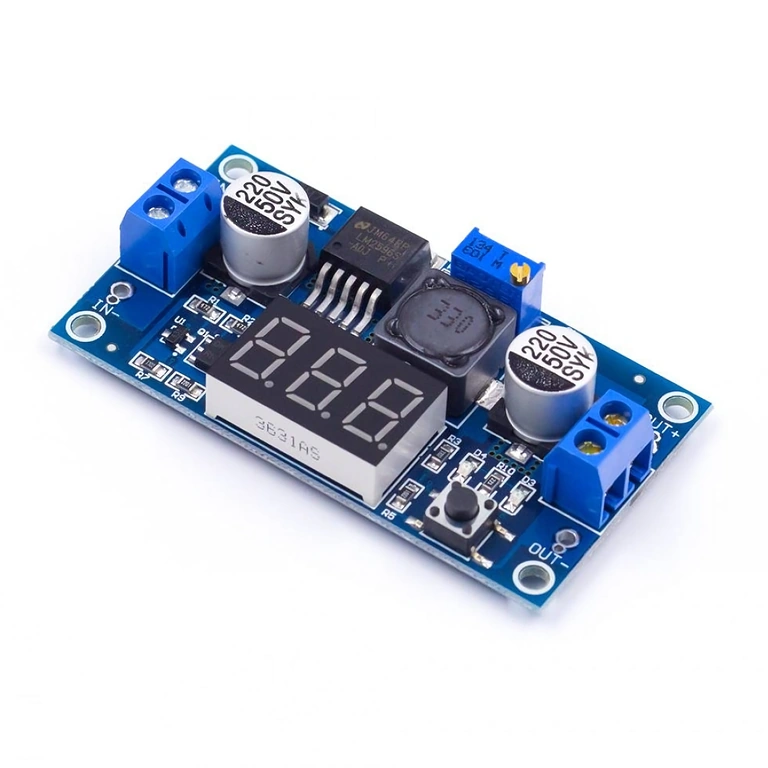

A többfordulatú potenciométer rendkívül finom beállítást tesz lehetővé 1.25V és 37V között, az önkalibráló LED kijelző pedig további műszerek nélkül is pontosan mutatja a beállított értéket. A modult tesztelték és kifejezetten ajánlják Arduino Uno / Mega / Nano lapok, ESP8266 / ESP32 modulok, Raspberry Pi, RGB LED szalag vezérlők és kisebb teljesítményű DC motorvezérlők tápellátásához.

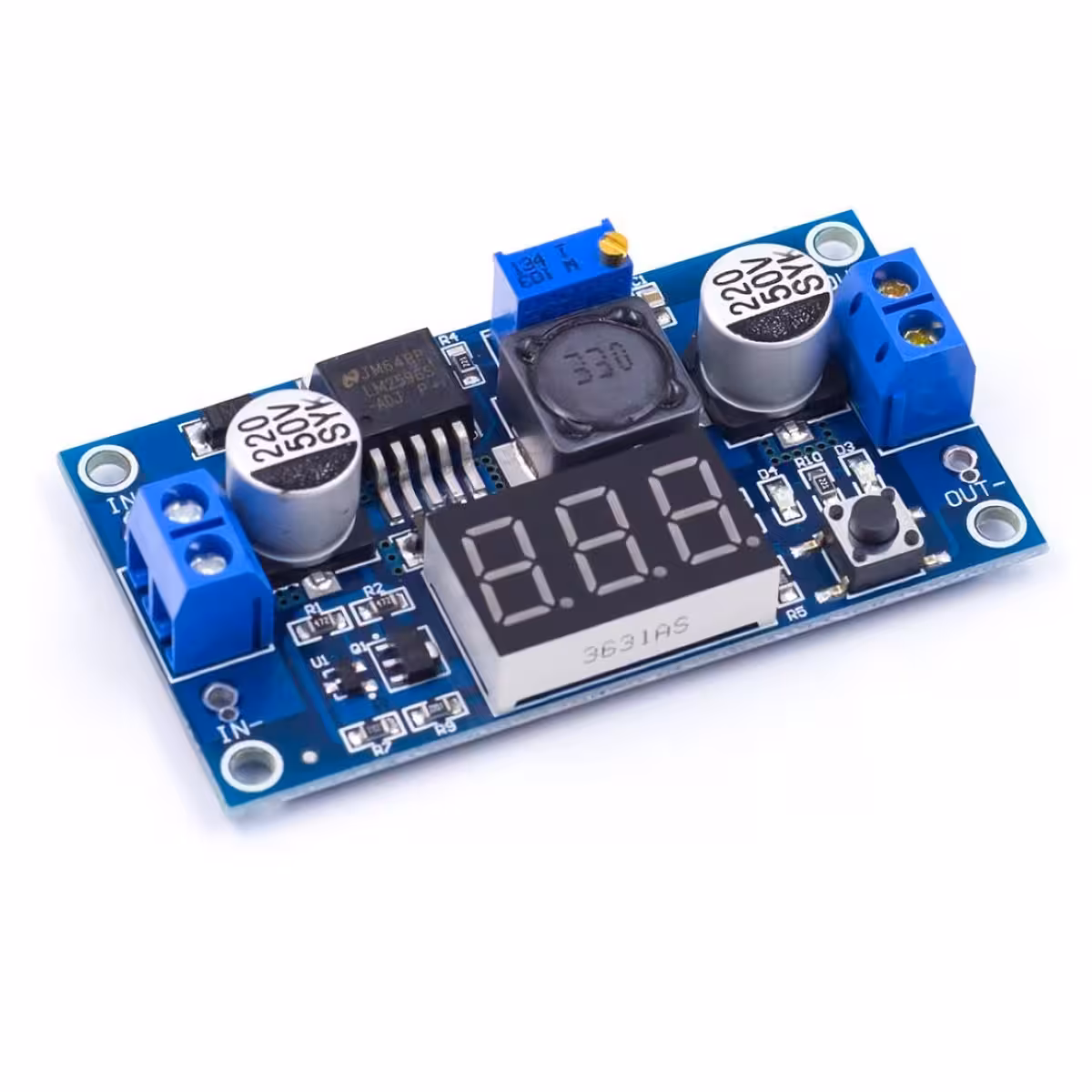

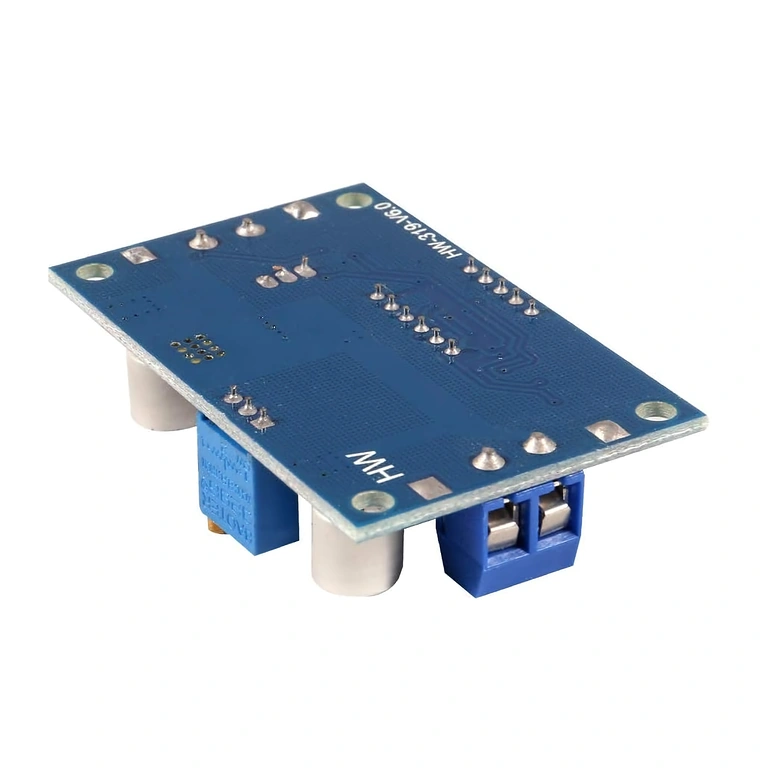

| Paraméter | Érték / Részlet |
|---|---|
| Vezérlő chip | LM2596 |
| Bemeneti feszültség | 4V – 40V DC |
| Kimeneti feszültség | 1.25V – 37V DC (állítható) |
| Maximális kimeneti áramerősség | 3A (folyamatos terhelésnél ≤2.5A ajánlott) |
| Konverziós hatásfok | akár 92% |
| Kapcsolási frekvencia | 150 kHz |
| Minimális bemenet-kimenet különbség | ≥1.5V |
| Kijelző | Kettős LED önkalibrációval (IN és OUT feszültség) |
| Feszültség beállítása | Többfordulatú (multiturn) potenciométer |
| Beépített védelmek | Rövidzárlat, túlmelegedés |
| Kondenzátorok típusa | Szilárdtest (solid capacitors) |
| Modul méretei | 66 × 36 × 11 mm |
| Működési mód | Kizárólag Step-Down (buck) |
A csomag tartalma
- 1× LM2596 DC-DC Step-Down konverter modul LED kijelzővel
Gyakori kérdések (GYIK)
Használható step-up (boost) konverterként is?
Nem. Az LM2596 modul kizárólag step-down (feszültségcsökkentő) üzemmódban működik: a kimeneti feszültség mindig alacsonyabb lesz, mint a bemeneti. Ha a feszültség növelésére van szükséged, keress egy dedikált boost modult, mint például az MT3608.

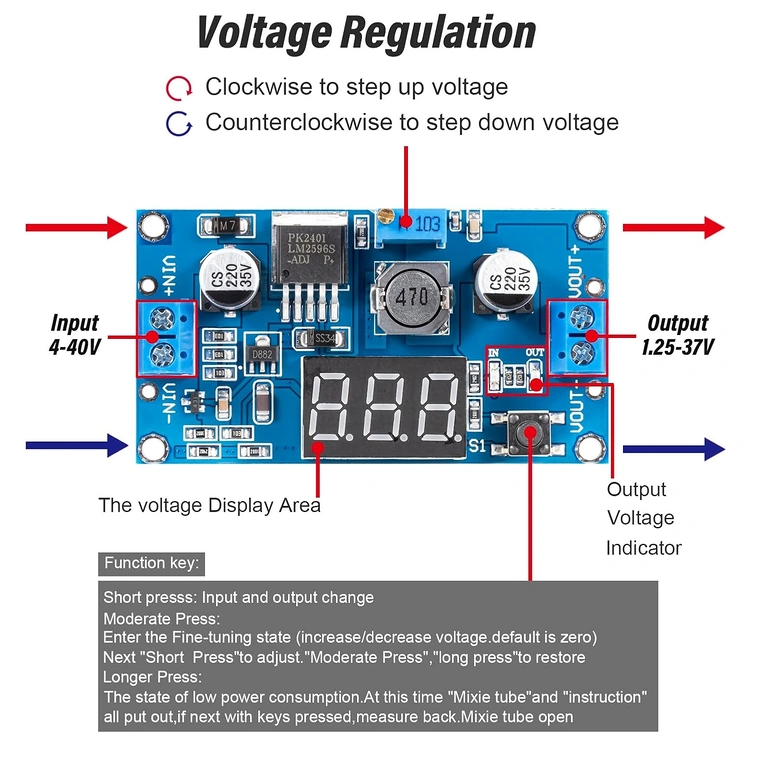

Hogyan állítható be a kimeneti feszültség?
A modulon található többfordulatú potenciométer forgatásával, miközben az értéket közvetlenül a LED kijelzőn követheted. Nincs szükség külső feszültségmérőre – a kijelző minden állításnál valós időben frissül.
Mekkora áramerősséget képes folyamatosan leadni túlmelegedés nélkül?
A maximális csúcsáram 3A, de tartós használat esetén legfeljebb 2.5A javasolt. 2A alatti terhelésnél a modul kiegészítő hűtőborda nélkül is stabilan működik. Ha a határérték közelében vagy meleg környezetben használod, gondoskodj a megfelelő légáramlásról, vagy szerelj egy kisméretű hűtőbordát a chipre.
Működik közvetlenül Li-Ion vagy LiPo akkumulátorról?
Igen. Egy 3.7V–4.2V-os akkumulátor elegendő bemeneti forrásként, ha a kívánt kimeneti feszültség legalább 1.5V-tal alacsonyabb. Például egy 7.4V-os LiPo akkumulátorból stabil 5V-ot állíthatsz elő egy Arduino-hoz, vagy 3.3V-ot egy ESP32-höz.
