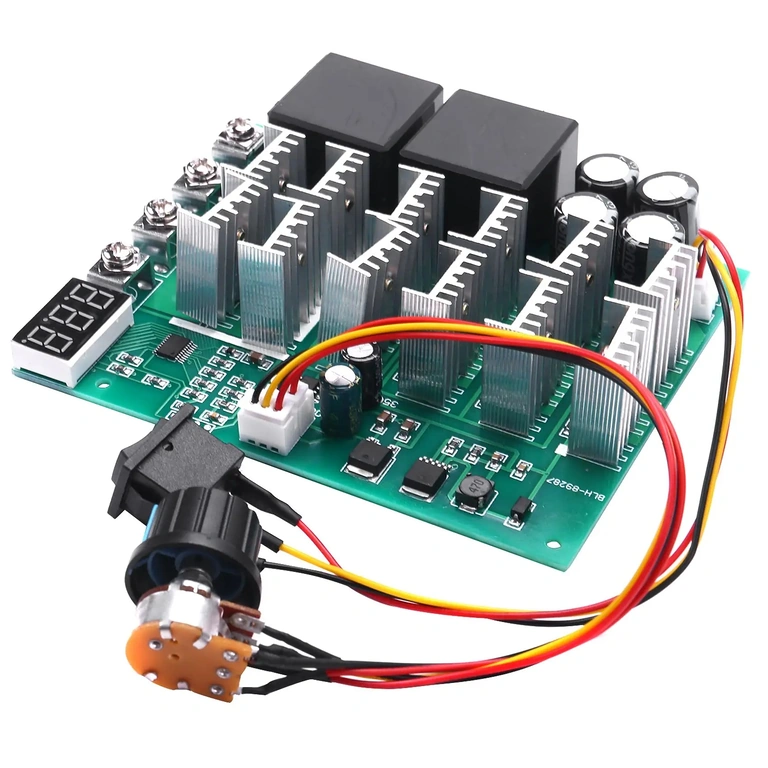

Digitális PWM vezérlő 60A/100A – Precíz fordulatszám-szabályozás DC motorokhoz és HHO generátorokhoz
Nagy teljesítményű DC motort vezérel, és nem szeretne kompromisszumokat kötni? Esetleg HHO generátort használ, ahol az ingadozó áramfelvétel károsíthatja az elektrolizálót? Ez a digitális kijelzővel ellátott PWM vezérlő mindkét problémára megoldást nyújt egyetlen telepítéssel. 10V és 55V közötti feszültségen üzemel, 60A folyamatos terhelést és 100A csúcsterhelést is elvisel – azaz akár 3000W-ig is használható teljesítményvesztés nélkül.
Megjegyzés: A vezérlő bekapcsolása előtt feltétlenül csatlakoztassa a motort vagy a terhelést. A terhelés nélküli működtetés károsíthatja a MOSFET tranzisztorokat.
Miért válassza ezt a modellt? (Főbb előnyök):
- Skálázható teljesítmény 3000W-ig — 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) vagy 50V (3000W) mellett is stabilan működik, hardveres módosítás nélkül.

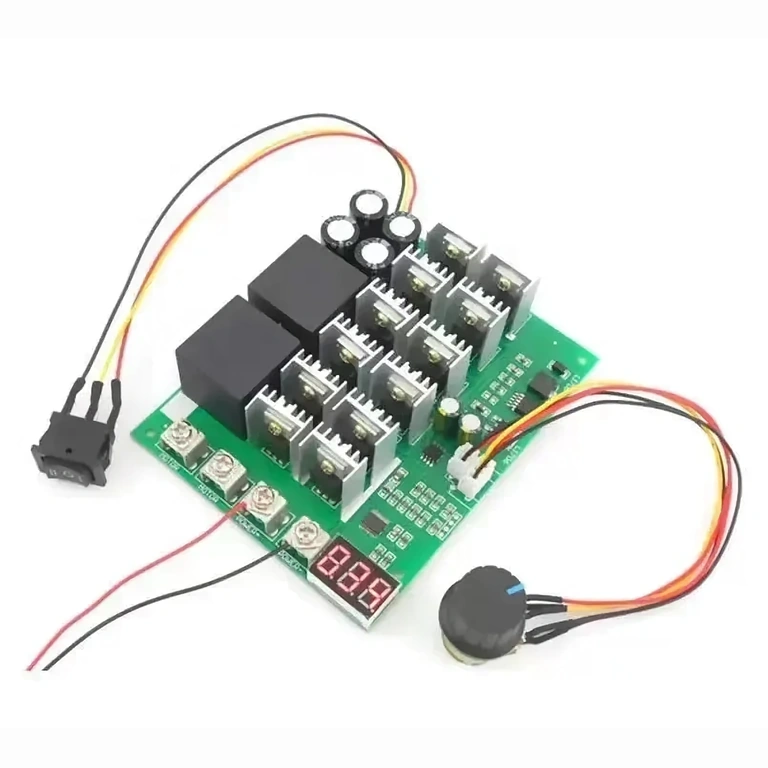

- Digitális 0–100%-os kijelző — pontosan láthatja, hány százalékon üzemel a motor, nem kell hang vagy vibráció alapján tippelnie.
- Kétirányú forgásirány-váltás — az előlapi gombbal egyszerűen válthat forgásirányt, nincs szükség újravezetékezésre.
- 15kHz-es PWM frekvencia — kiküszöböli a zavaró elektromágneses zajt és védi a motor tekercselését a hosszú távú használat során.
- Mindössze 0.01A készenléti fogyasztás — akkumulátoros vagy napelemes rendszerekben is állandóan bekötve hagyható, jelentős veszteség nélkül.
- HHO generátor kompatibilitás — precízen szabályozza az elektrolizáló felé menő áramot, megelőzve a lemezeket károsító túlterhelést.
- Sorkapcsos csatlakozás + 7mm-es gomb — masszív csatlakozók a nagy teljesítményű kábelekhez, amelyek nem lazulnak ki az idő múlásával.
Részletek és teljesítmény
A 15kHz-es fix frekvenciájú PWM (impulzusszélesség-modulációs) technológia egyenletes és lineáris feszültségszabályozást biztosít a terhelés felé – nincsenek lépcsőzetes ugrások vagy hirtelen áramlökések. A nagy teljesítményű MOSFET tranzisztorokat 100A-es csúcsterhelésre méretezték, így a DC motorok indítási áramlökései sem jelentenek problémát. A kompakt, 120 × 96 × 28 mm méretű modul könnyedén beépíthető elektromos elosztódobozokba vagy DIY projektekbe.
| Paraméter | Érték / Részlet |
|---|---|
| Tápfeszültség | DC 10V – 55V |
| Kimeneti feszültség | Lineáris (a terheléssel arányos) |
| Maximális áramerősség (csúcs) | 100A |
| Folyamatos áramerősség | 60A |
| Maximális teljesítmény 12V-on | 720W |
| Maximális teljesítmény 24V-on | 1440W |
| Maximális teljesítmény 36V-on | 2160W |
| Maximális teljesítmény 48V-on | 2880W |
| Maximális teljesítmény 50V-on | 3000W |
| Sebességszabályozás | Lineáris potenciométer ON/OFF kapcsolóval |
| Forgásirány-vezérlés | Kétirányú (előre / hátra) |
| Digitális kijelző | 0–100% (fordulatszám százalék) |
| PWM frekvencia | 15kHz |
| Készenléti fogyasztás | 0.01A |
| Panel mérete | 120 × 96 × 28 mm |

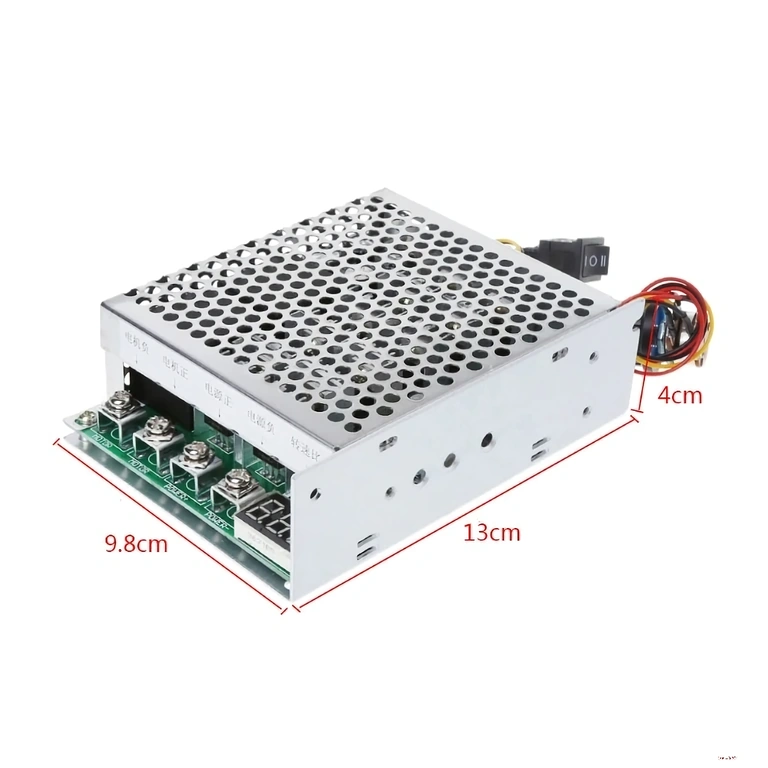

| Teljes modul mérete | 13 × 10 × 4 cm |

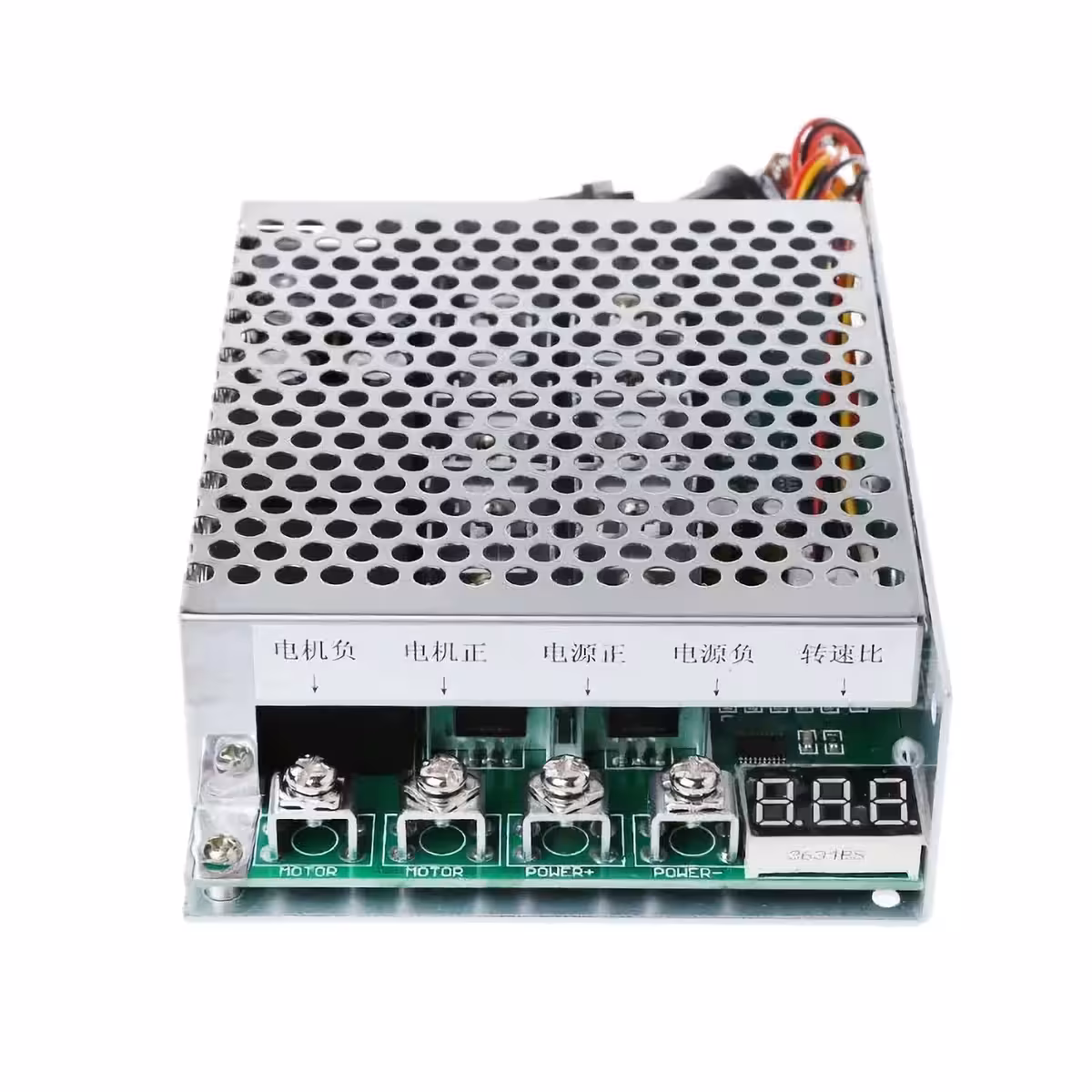

| Csatlakozás típusa | Sorkapocs + 7mm-es gomb |
Programozási és használati útmutató
- Csatlakoztassa a DC tápegységet (10V–55V) a bemeneti sorkapcsokhoz, ügyelve a jelölt polaritásra.
- Csatlakoztassa a DC motort vagy a terhelést (HHO generátor, elektrolizáló stb.) a kimeneti sorkapcsokhoz – soha ne indítsa el a vezérlőt terhelés nélkül.
- Az első indítás előtt állítsa a potenciométert minimális (0%) állásba.
- Kapcsolja be a vezérlőt a potenciométerbe épített ON/OFF kapcsolóval.
- A potenciométer forgatásával fokozatosan növelje a fordulatszámot, figyelve a digitális kijelzőt (0–100%).
- Forgásirány-váltáshoz: tekerje a potenciométert 0%-ra, várja meg, amíg a motor teljesen leáll, nyomja meg az irányváltó gombot, majd fokozatosan indítsa újra.
- 40A feletti folyamatos áramerősség esetén biztosítson aktív hűtést (külső hűtőborda vagy ventilátor) a biztonságos hőmérséklet fenntartása érdekében.
A csomag tartalma
- 1× Digitális PWM DC motorvezérlő 60A/100A 12V–55V, százalékos kijelzővel
Gyakran ismételt kérdések
Elindíthatom a vezérlőt terhelés nélkül, csak tesztelés céljából?
Nem. Terhelés nélkül a MOSFET tranzisztorok visszafordíthatatlanul károsodhatnak. Mindig csatlakoztassa a motort vagy a fogyasztót, mielőtt feszültséget adna a készülékre.
Működik 24V-os, 30A-es HHO generátorral?
Igen, problémamentesen. A vezérlő 24V-on 60A folyamatos áramot képes kezelni, így bőven elegendő tartalékkal rendelkezik a generátorához. Csak ellenőrizze, hogy a tápegysége képes-e leadni a szükséges 30A-t.
Válthatok forgásirányt menet közben?
Nem ajánlott. Állítsa meg teljesen a motort (potenciométer 0%-on), váltson irányt a gombbal, majd fokozatosan gyorsítson. A menet közbeni irányváltás károsíthatja a motort és a vezérlőt is.
Szükséges hűtőborda nagy terhelésnél?
40A folyamatos áramerősség felett igen. Szereljen fel külső hűtőbordát vagy hűtőventilátort. 40A alatt a természetes hűtés elegendő normál környezeti hőmérséklet mellett.
Működik kefe nélküli (BLDC) motorokkal is?
Nem. Ez a vezérlő kizárólag kefés (brushed) DC motorokhoz használható. A kefe nélküli motorokhoz háromfázisú BLDC vezérlőre van szükség.
