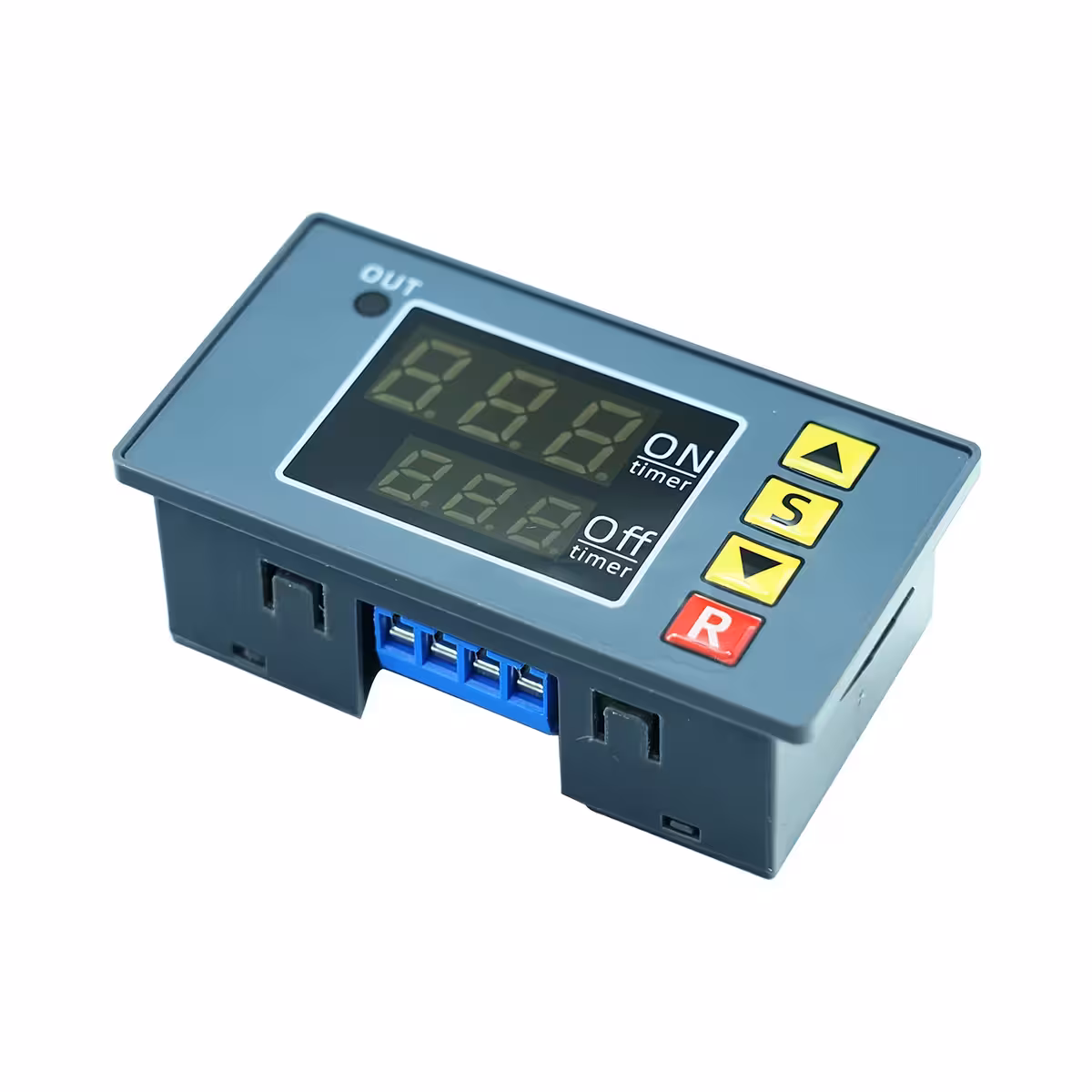

Ciklikus időrelé 24V DC — precíz időzítés, áramszünet utáni újraprogramozás nélkül
Túl korán indul a szivattyú? Megállás nélkül megy a ventilátor? Áramszünet után kaotikusan működik az öntözőrendszer? Ha ezen problémák bármelyikével küzdesz, egy 24V DC ciklikus időzítő nem felejtő memóriával végleges megoldást nyújt — anélkül, hogy minden áramkimaradás után elölről kellene kezdened a beállításokat.
Megjegyzés: A modul kizárólag 24V DC feszültségről működik. A külső indítóport (XH-2.45-2P) használatához egy csatlakozót vagy a vezetékeket közvetlenül a dedikált forrasztási pontokra kell forrasztani.
Miért válaszd ezt a modellt? (Főbb előnyök):
- Memória áramkimaradás esetére — a P0–P5 paraméterek és a be-/kikapcsolási (ON/OFF) idők elmentve maradnak; az áramellátás helyreállásakor a ciklus automatikusan folytatódik, kézi beavatkozás nélkül.
- 0–999 másodperc, perc vagy óra időzítési tartomány — az időegység az ON és OFF fázisokhoz egymástól függetlenül beállítható, így egyetlen cikluson belül kombinálhatsz például 10 másodperc bekapcsolt és 2 óra kikapcsolt állapotot.
- 10A relé kimenet (NO záróérintkező) — közvetlenül vezérelhetsz vele szivattyúkat, ventilátorokat vagy LED szalagokat, extra teljesítménymodul nélkül.
- Ciklikus működés (1–999 ciklus vagy végtelenített hurok) — automatikus leállás a kívánt ismétlésszám után, ami rendkívül hasznos adagolókhoz vagy fix programos öntözőrendszerekhez.
- Kettős indítás: automatikus vagy kézi — azonnali indulás feszültség alá helyezéskor (P4=ON), vagy külső vezérlés gombbal/szenzorral az XH-2.45-2P porton keresztül.
- P5 gombzár — a konfigurálás után a billentyűzet lezárható, megelőzve a véletlen elállítást ipari vagy mezőgazdasági környezetben.
Részletek és teljesítmény
A modul 24V DC feszültségen működik, és akár 10A terhelést is képes kapcsolni a záróérintkezőn (NO) keresztül — ez a legtöbb kis és közepes szivattyúhoz vagy szellőztető rendszerhez elegendő. Az ON és OFF fázisok időegységei függetlenül konfigurálhatók, ami aszimmetrikus forgatókönyveket is lehetővé tesz: néhány másodperces bekapcsolást percekig vagy órákig tartó szünetek követhetnek, mindezt egyetlen kompakt, 79,5 × 42,1 × 27,8 mm-es eszközből. Az OUT LED kijelző folyamatos vizuális visszajelzést ad a relé aktuális állapotáról.

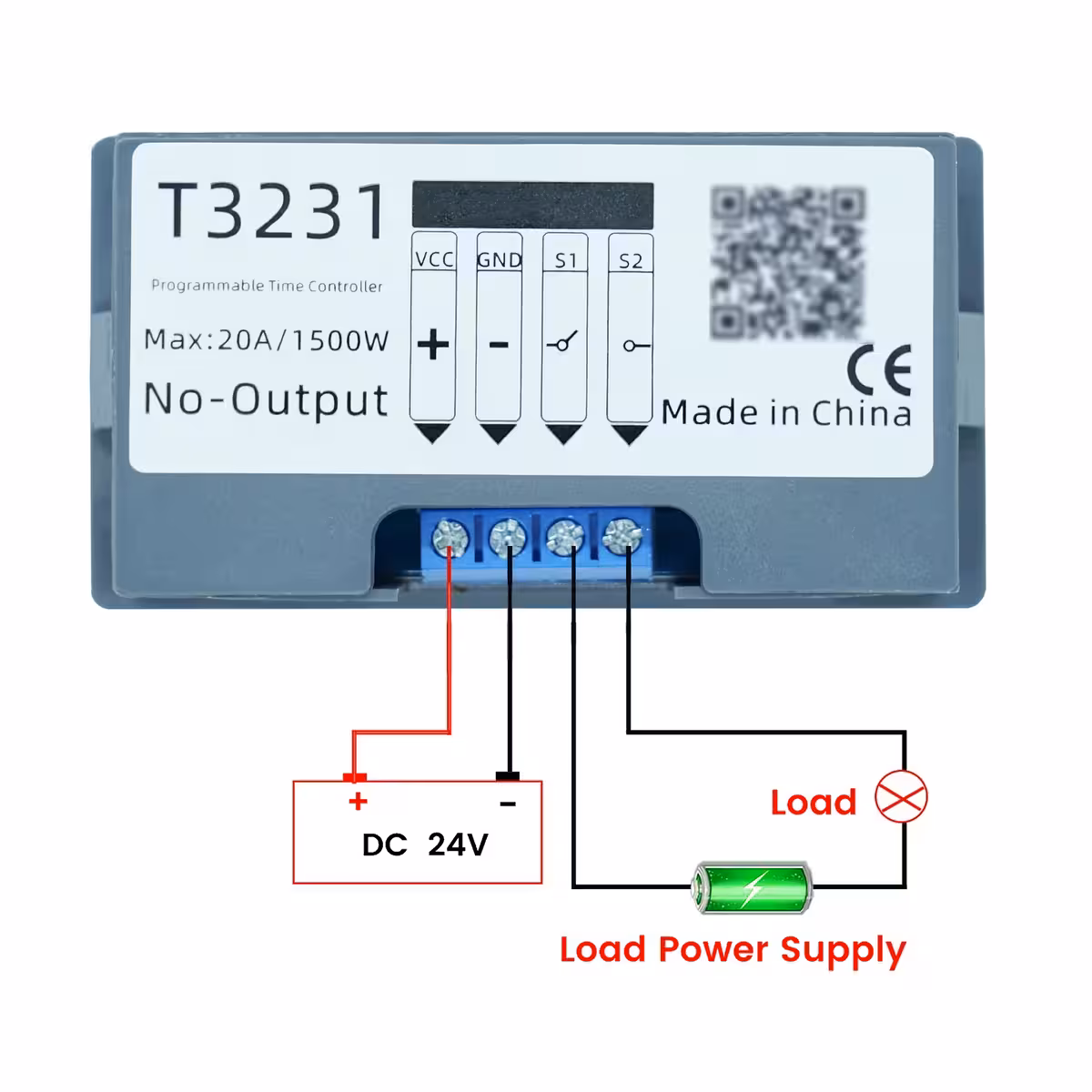

| Paraméter | Érték / Részlet |
|---|---|
| Tápfeszültség | 24V DC |
| Relé kimenet | 1 csatorna, NO érintkező, max. 10A |
| Időegység | Másodperc / Perc / Óra (függetlenül választható ON/OFF) |
| Időzítési tartomány | 0 – 999 s/perc/óra |
| Ciklikus funkció | Végtelenített hurok vagy 1–999 ciklus |
| Be- és kikapcsolás késleltetés | Támogatott |
| Indítás (Trigger) | Automatikus (P4=ON) vagy kézi (R gomb / külső port) |
| Memória áramszünet esetén | Igen — nem felejtő memória, minden paramétert elment |

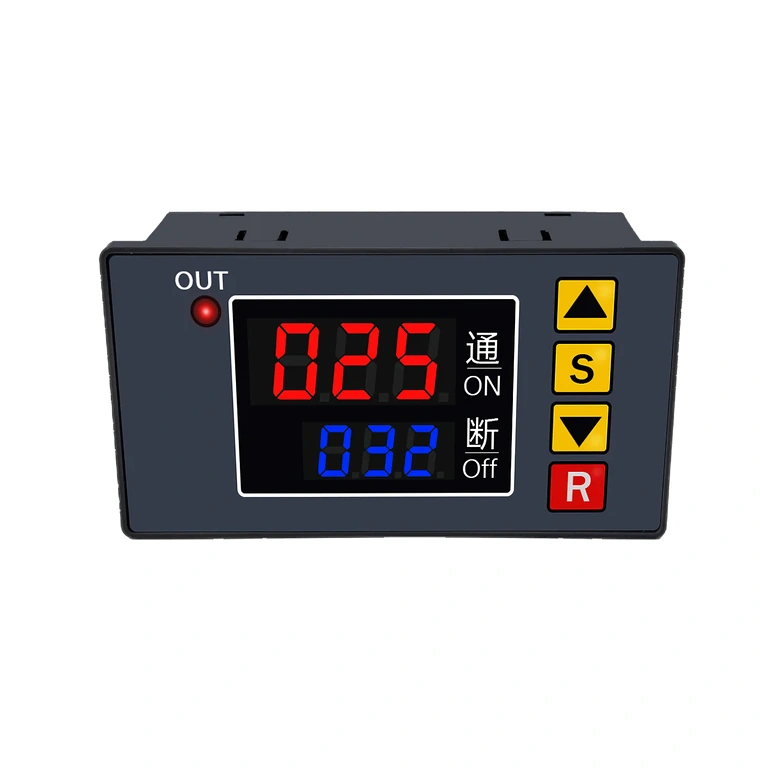

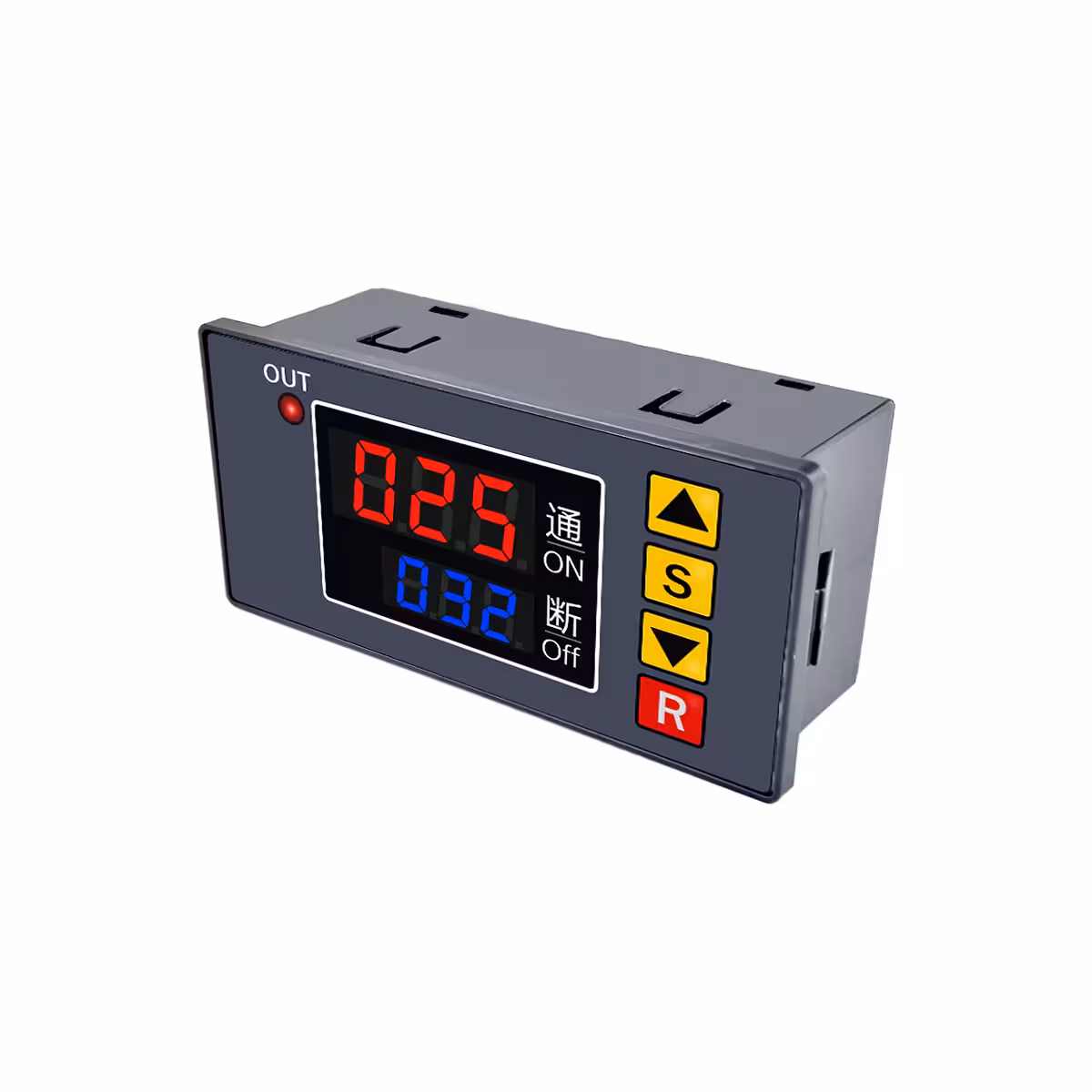

| OUT LED visszajelző | Világít = relé aktív, Sötét = inaktív |

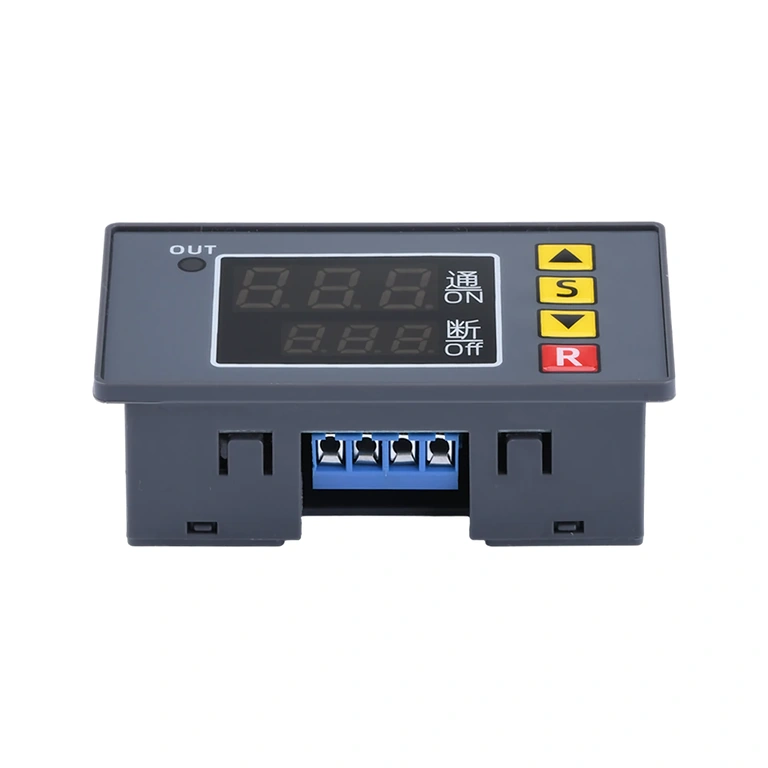

| Külső indítóport | XH-2.45-2P (csatlakozó vagy vezeték forrasztása szükséges) |

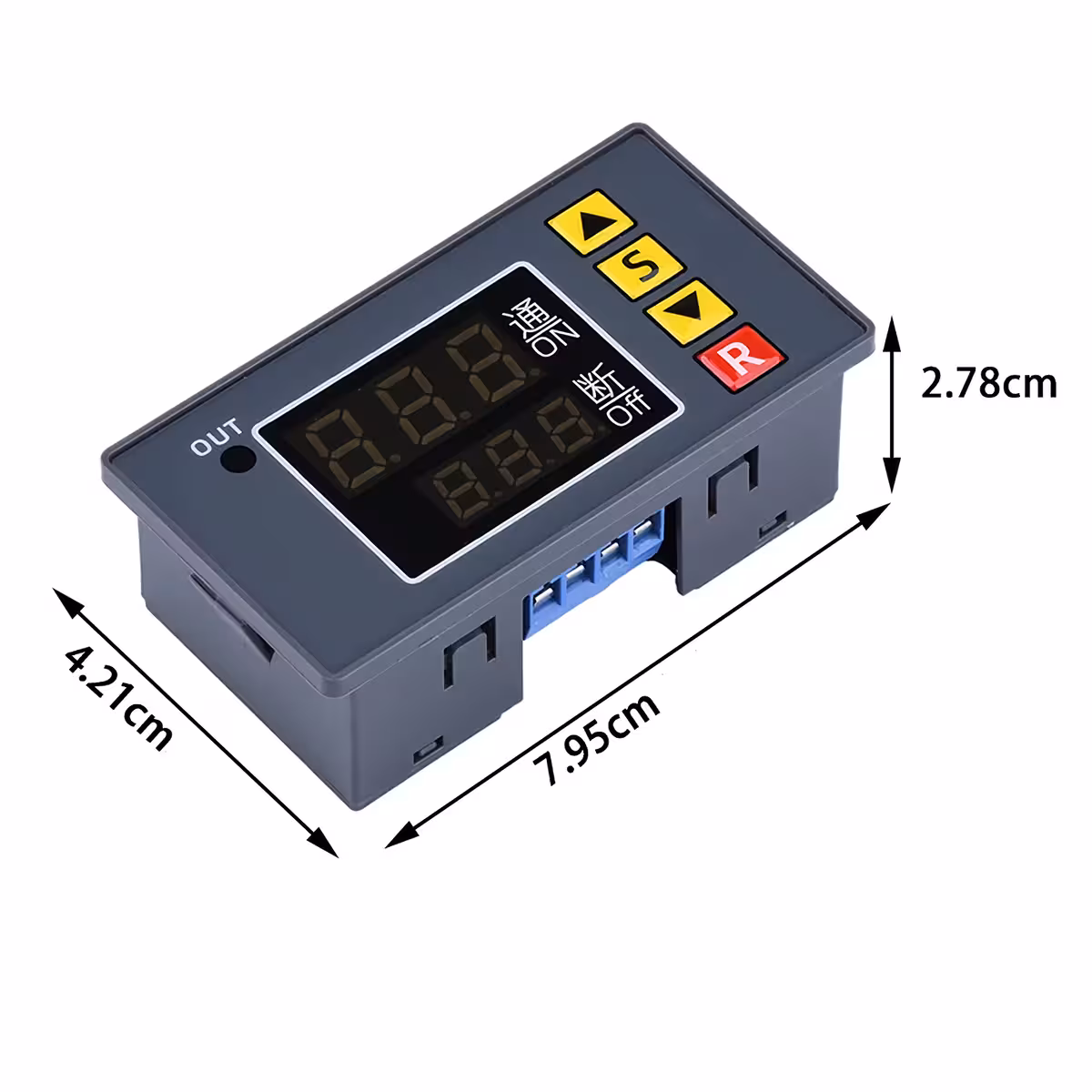

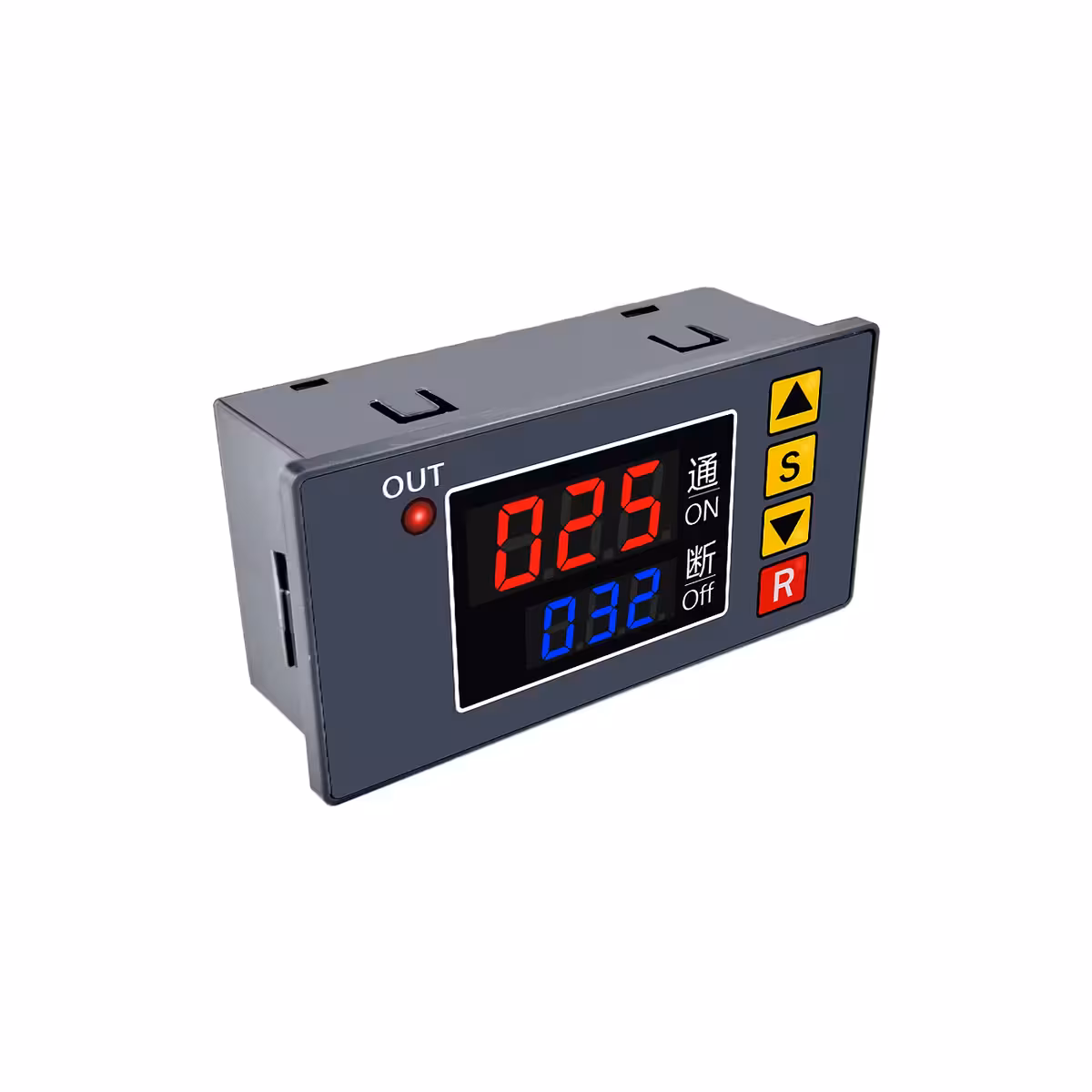

| Modul méretei | 79,5 × 42,1 × 27,8 mm |
| Panelkivágás mérete | 77 × 39,3 mm |
Programozási és használati útmutató

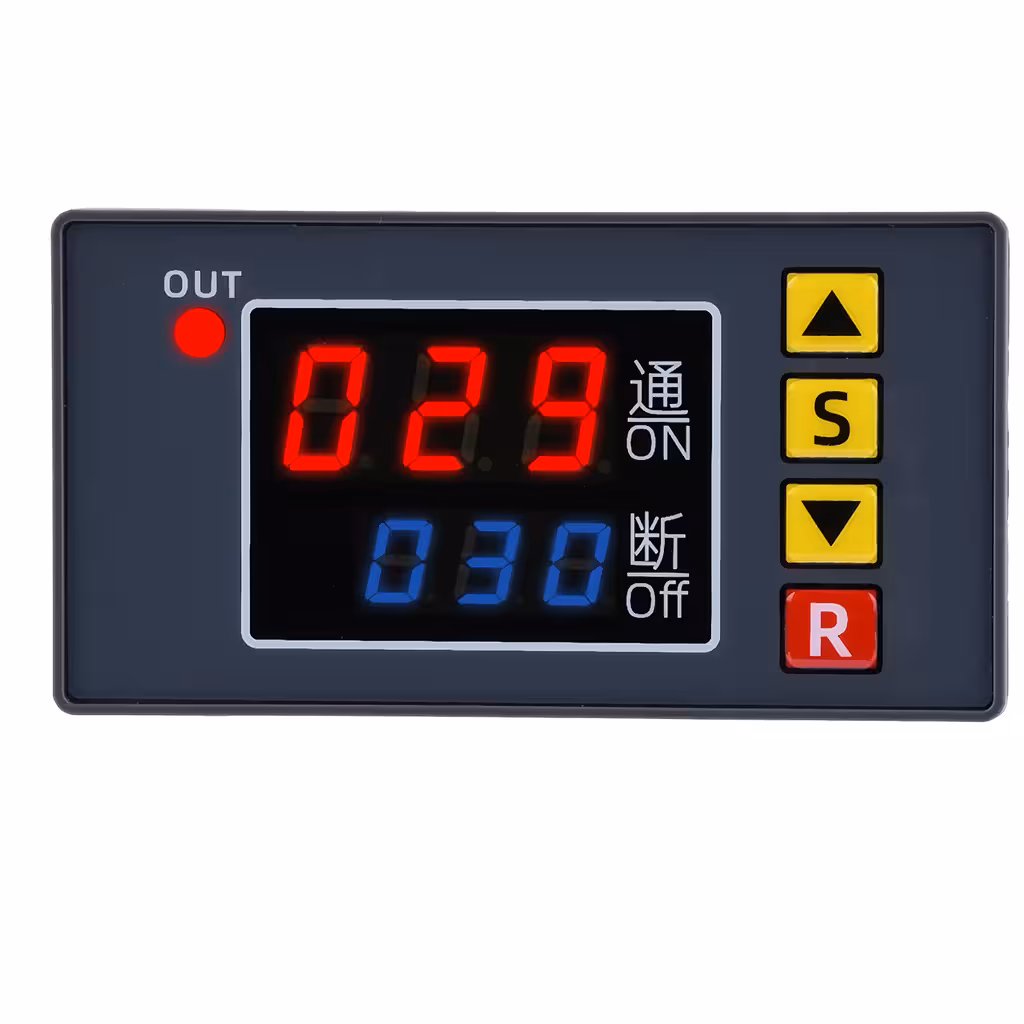

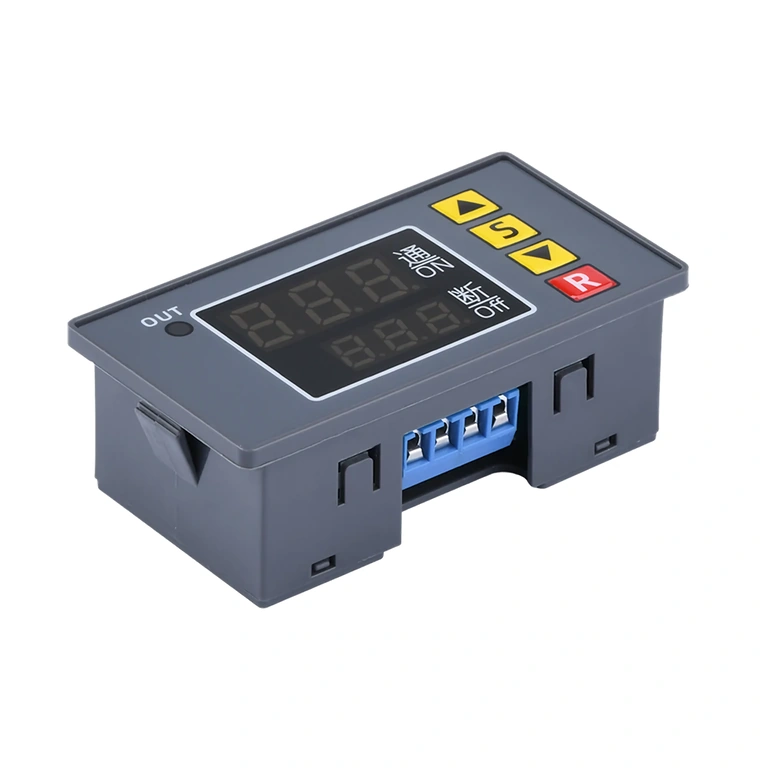

- Tartsd lenyomva az S gombot 6 másodpercig a programozási menübe lépéshez.
- Nyomd meg röviden az S gombot a P0–P5 kódok közötti navigáláshoz: P0 = ON időegység, P1 = OFF időegység, P2 = ciklus prioritás, P3 = ciklusok száma, P4 = indítási mód, P5 = gombzár.
- Használd a ▲ és ▼ gombokat az egyes paraméterek értékének módosításához.
- Kattints duplán az S gombra a bekapcsolási (ON) és a kikapcsolási (OFF) idő egymás utáni beállításához.
- Ha 6 másodpercig egyetlen gombot sem nyomsz meg, a beállítások automatikusan elmentődnek a memóriába.
- Automatikus módban (P4=ON) a ciklus a feszültség alá helyezés után azonnal elindul.
- Kézi módban (P4=OFF) nyomd meg az R gombot, vagy aktiváld a külső portot a ciklus indításához.
- Példa ismétlődő ciklusra: ON=10s, OFF=5s, P3=OFF → folyamatos működés megszakítás nélküli váltakozással.
- Példa bekapcsolás-késleltetésre: ON=0, OFF=10s → aktiválás 10 másodperccel a feszültség alá helyezés után.
A csomag tartalma

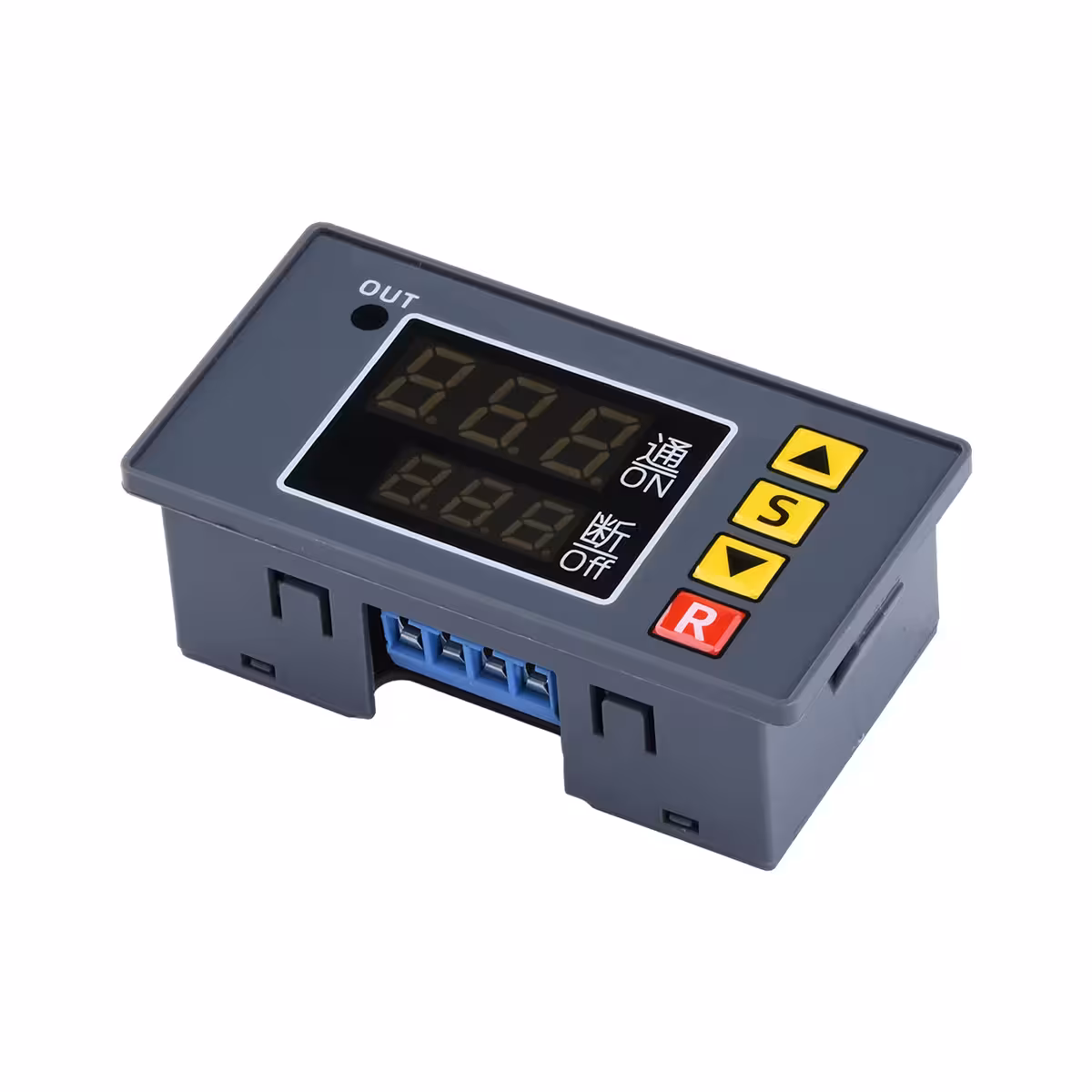

- 1 × Programozható ciklikus időrelé modul 24V DC
Gyakori kérdések (GYIK)
Működtethetem a relét 12V-ról vagy 220V-ról?
Nem. A modult kifejezetten 24V DC feszültségre tervezték. Bármilyen más feszültség visszafordíthatatlanul károsíthatja az áramkört.
Mekkora a maximális terhelés, amit a relé kimenetére köthetek?
Maximum 10A a NO érintkezőn. Nagyobb fogyasztók esetén egy külső mágneskapcsoló (kontaktor) beépítése javasolt, amelyet ez a relé vezérel.
Elvesznek a beállítások áramszünet esetén?
Nem. A nem felejtő memória minden paramétert (P0–P5, ON/OFF idők) megőriz, és az áramellátás helyreállásakor a ciklus automatikusan folytatódik.
Hogyan indíthatom el a ciklust egy külső szenzorral vagy gombbal?
Állítsd be a P4=OFF értéket, és csatlakoztasd a gombot vagy szenzort az áramköri lapon lévő XH-2.45-2P porthoz. Figyelem: ehhez a porthoz egy csatlakozót vagy a vezetékeket közvetlenül a forrasztási pontokra kell forrasztani.
Korlátozhatom a be-/kikapcsolási ciklusok számát?
Igen. A P3 paraméter segítségével választhatsz a végtelenített hurok, vagy egy fix szám (1 és 999 ciklus között) közül, amelynek elérése után a relé automatikusan leáll.
