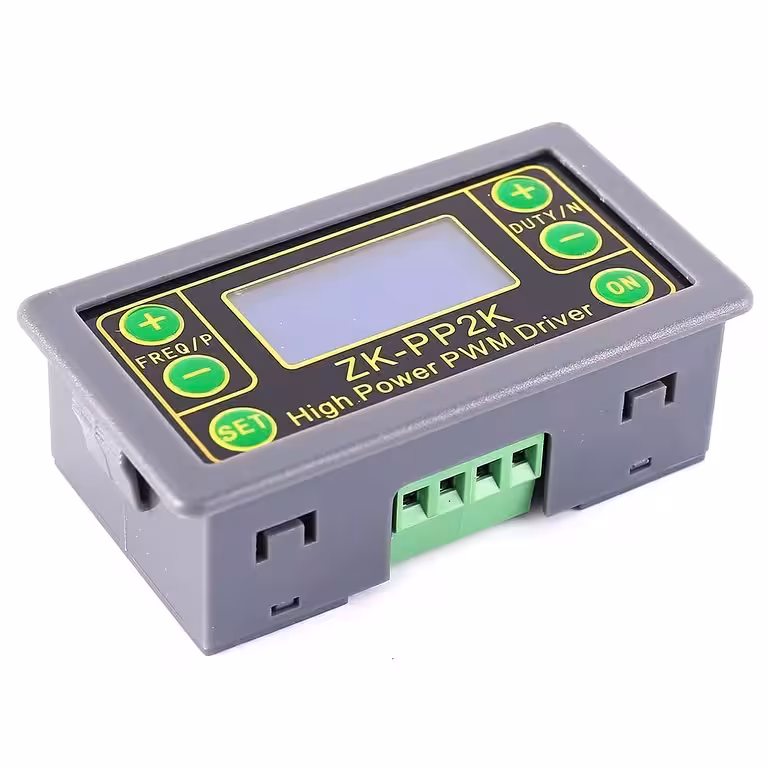

Ez az eszköz csúcsmegoldást képvisel az iparban, széles körű elektromos jeleket biztosítva, beleértve a négyszögjeleket, impulzusokat és szabályozható kimeneti szinteket. Kettős módja, a PWM és PULSE lehetővé teszi a jel modulálását, kielégítve a különböző ipari tesztelési igényeket.
Legmodernebb technológiával felszerelve, ez az eszköz páratlan funkcionalitást nyújt, így alapvető eszközzé válik kísérleti fejlesztés, motorvezérlés, mikrokontroller interfész, fényerőszabályozás és sebességszabályozás terén.
Műszaki Adatok
Működési feszültség: DC 3,3V–30V
Frekvencia tartomány: 1Hz–150KHz
Munkaciklus tartomány: 0,00%–100%
Kimeneti áram: akár 8A
Impulzusok száma: 1–9999 vagy végtelen
Várakozási idő: 0,000s–9999s
Működési hőmérséklet: -20℃–85℃
Működési páratartalom: 0%–95%RH
Méretek: 79 x 43 x 26mm
Működési Módok:
1. PWM mód: Frekvencia, Munkaciklus
Frekvencia beállítása (1Hz–150KHz)
Munkaciklus beállítása (1%–100%)
Ez a PWM mód, amikor a ‘%’ jel látható.
A gyári alapértelmezett mód a PWM mód.
A FREQ+ és FREQ- gombok a kimeneti frekvencia beállítására szolgálnak. Rövid megnyomással minimális egységben, hosszan nyomva folyamatos beállítás lehetséges. Frekvencia tartomány: 1Hz–150KHz.
A DUTY+ és DUTY- gombok a jel munkaciklusának beállítására szolgálnak. Rövid megnyomás: minimális egység, hosszan nyomva: folyamatos beállítás. Munkaciklus tartomány: 0,00%–100%.
Az ‘ON’ gomb rövid megnyomásával aktiválható vagy kikapcsolható a kimenet. Kimenet aktív, ha a bal oldalon az ‘OUT’ jel látható. Ha az ‘OUT’ nem jelenik meg, a kimenet 0V-ot ad.
Mód váltása: Tartsa lenyomva a ‘SET’ gombot kb. 6 másodpercig. Ha a ‘%’ jel eltűnik jobbra, a modul PULSE módba lép.
2. PULSE mód: Impulzusszélesség, Várakozás, Impulzusok száma
Pozitív és negatív impulzusszélesség testreszabása
Időzítő ciklikus relével (ON/OFF 0,0001–9999s)
Indítás előtti konfigurálható késleltetés (0,0001–9999s)
Impulzusok száma: 1–9999 vagy végtelen
Ez a PULSE mód, ‘%’ jel nélkül.
A P+ és P- gombok a pozitív impulzus idejének beállítására szolgálnak az első sorban. Tartomány: 0,000s–9999s.
A N+ és N- gombok a negatív impulzus idejének beállítására szolgálnak a második sorban. Tartomány: 0,000s–9999s.
Az ‘ON’ gomb rövid megnyomásával aktiválható/kikapcsolható a kimenet. Kimenet aktív, ha bal oldalon az ‘OUT’ jel látható, különben 0V.
Gyári pozitív impulzusszélesség: 0,5s, negatív: 0,5s.
Tartsa lenyomva a ‘SET’ gombot 2 másodpercig az impulzusok számának és várakozási időnek beállításához. A kijelző bal alsó sarkában a ‘SET’ jel látható. Megjegyzés: ebben a módban a kimenet kikapcsol, és az impulzusok száma törlődik.
A P+ és P- gombok a várakozási idő beállítására szolgálnak (0,000s–9999s).
A N+ és N- gombok az impulzusok számának beállítására szolgálnak (1–9999 vagy végtelen, ‘—-‘ jelzés).
Gyári alapértelmezett várakozási idő: 0s, impulzusok száma: végtelen.
Visszatérés az impulzus interfészre: ‘SET’ gomb 2s nyomva tartása.
Az ‘ON’ gomb rövid megnyomása a várakozási idő beállítása után az impulzusok generálását indítja.
A kimenet automatikusan 0V-ot ad, ha az impulzusok száma elérkezett. Az ‘ON’ gomb nyomásával a kimenet kikapcsol, impulzusok száma törlődik.
A beállított impulzusok száma minden indításkor generálódik, majd megáll, vagy az ‘ON’ gomb újraindítja.
Végtelen ciklus: 0,6s AKTÍV / 0,2s INAKTÍV PULSE módban.
5s késleltetés indítás után, majd 0,6s AKTÍV / 0,2s INAKTÍV impulzus ciklus.
5s késleltetés indítás után, majd 10ms AKTÍV / 10ms INAKTÍV jelek ismétlése 100-szor.
5s késleltetés indítás után, majd folyamatos kimenet.
Használati ötletek:
DC motorok sebességszabályzása ventilátorokban, távirányítású járművekben és egyéb elektromos motoros eszközökben.
Lépésmotorok precíz vezérlése 3D nyomtatókban, robotokban, pozícionáló rendszerekben.
Szerver motorok és egyéb aktuátorok vezérlése ipari robotikai alkalmazásokban.
LED fényerőszabályozás világítási alkalmazásokban.
Elektromos szelepek vezérlése öntözőrendszerekben és ipari alkalmazásokban.
Hőmérséklet- vagy fényérzékelők tesztelése és kalibrálása.
Érzékelő jelek szimulálása elektronikai teszthez.
Audio alkalmazások: audio eszközök tesztelése és kalibrálása.
Távirányító jelek generálása drónok vagy RC eszközök teszteléséhez.
Elektronikai eszközök kalibrálása: oszcilloszkóp, multiméter stb.
Kísérleti fejlesztés: áramkörök tesztelése laboratóriumban.
Oktatási tapasztalatok iskolákban és egyetemeken.
Hobbi projektek: elektronikus játékok, művészeti installációk, IoT eszközök.
Ezek a példák jól szemléltetik az eszköz sokoldalúságát és alkalmazhatóságát számos területen, innovációt és precizitást biztosítva az elektronikai projektek és gyakorlati kísérletek fejlesztéséhez.
