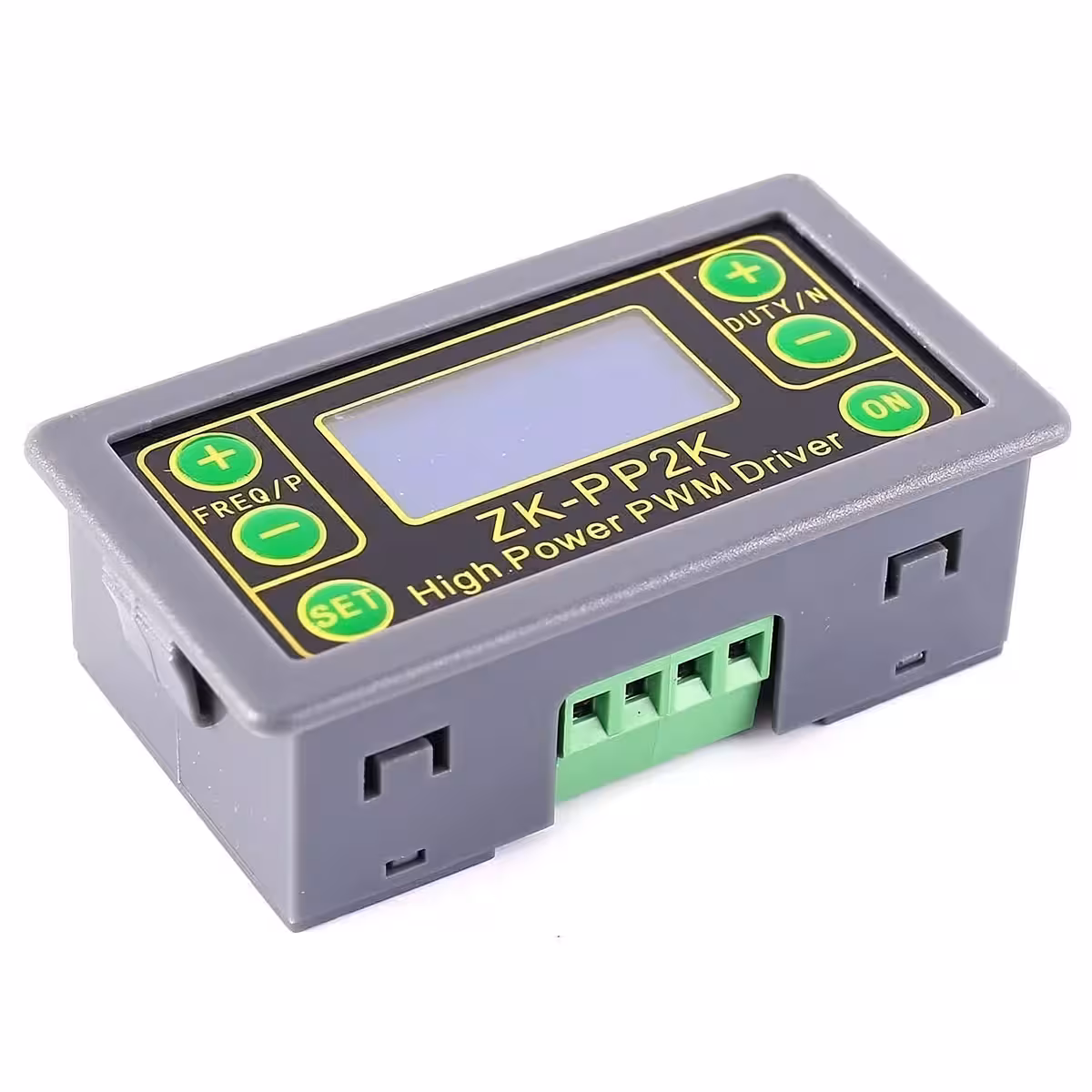

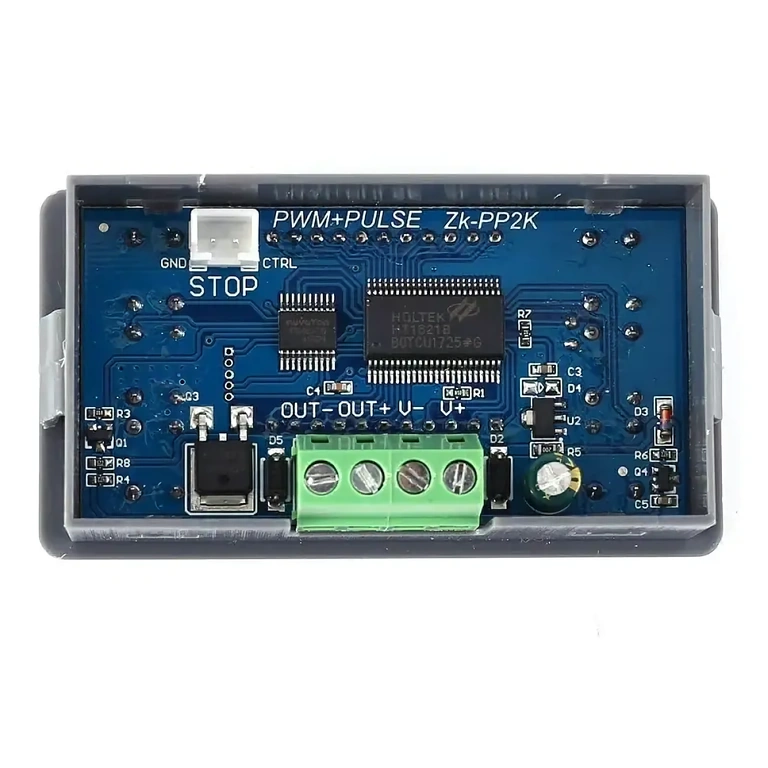

PWM vezérlő 5V–24V 8A — frekvencia, impulzus és fordulatszám szabályozása egyetlen modulból
Szükséged van egy motor fordulatszámának szabályozására, precíz jelgenerálásra vagy egy időzített folyamat automatizálására? Ez az 5V–24V 8A PWM vezérlő modul mindezt szoftver, számítógép és felesleges bonyodalmak nélkül oldja meg. A két választható üzemmód — a PWM és a PULSE — a gyors prototípus-készítéstől kezdve a megismételhető ipari alkalmazásokig minden igényt lefed.

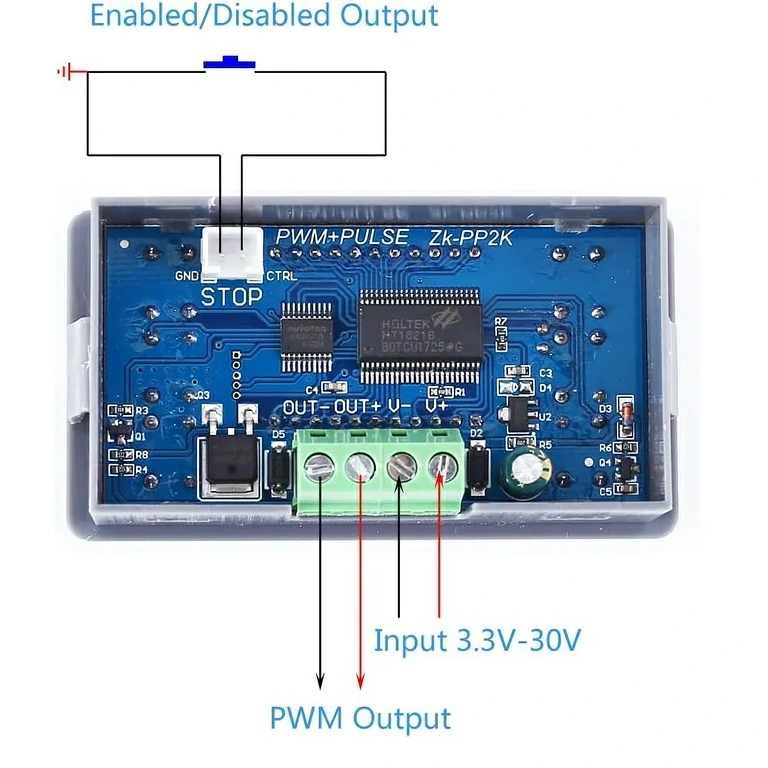

Megjegyzés: A támogatott tápfeszültség DC 3,3V–30V, azonban motorok vagy más fogyasztók terhelés alatti vezérléséhez a névleges 5V–24V-os tartomány használata javasolt, a 8A-es kimeneti áramkorlát szigorú betartása mellett.
Miért válaszd ezt a modellt? (Főbb előnyök):

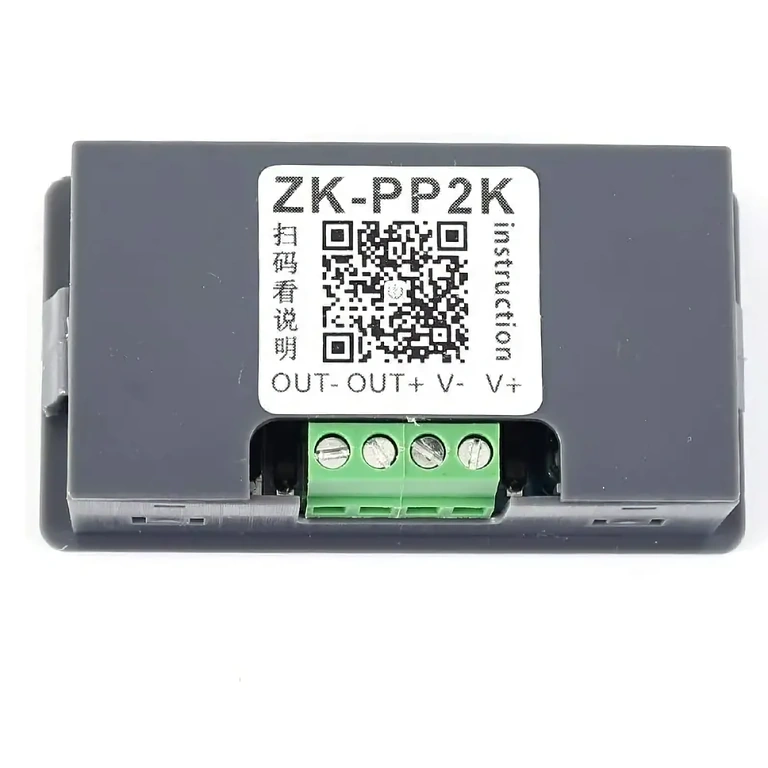

- Állítható frekvencia 1Hz–150KHz között — a több másodperces, lassú időzítésektől a kefe nélküli (brushless) motorok vagy alacsony frekvenciás RF alkalmazások gyors jeleiig.
- 0–100% kitöltési tényező (Duty cycle) finomhangolással — a terhelés teljes lekapcsolásától a maximális teljesítményig, bármilyen köztes értékkel.
- Ciklikus időzítő 0,001 másodperces pontossággal — beállítható a bekapcsolási (ON) és kikapcsolási (OFF) idő, az indítási késleltetés, valamint az impulzusok pontos száma (1–9999 vagy végtelen).
- 8A kimeneti áram — elegendő közepes teljesítményű DC motorokhoz, 12V/24V-os mágnesszelepekhez vagy akár 192W (24V) teljesítményű LED szalagokhoz.

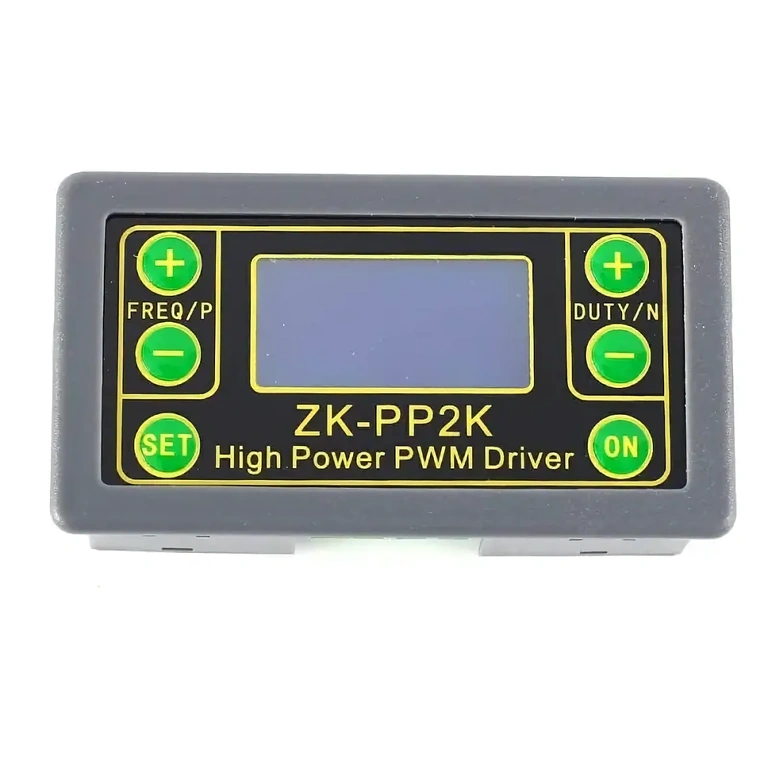

- Közvetlen programozás a modulon — dedikált gombok, beépített LCD kijelző, nincs szükség driverre, laptopra vagy szoftverkönyvtárakra.
- Nem felejtő memória — újraindítás után pontosan a korábban beállított értékek fogadnak, nem kell újraprogramozni.
- Széles hőtartomány (−20°C … +85°C) — műhelyben, kültéren vagy automatizálási kapcsolószekrényekben is megbízhatóan működik.
Részletek és teljesítmény
PWM módban egymástól függetlenül állíthatod be a frekvenciát és a kitöltési tényezőt — a kimenet folyamatosan aktív marad, ami ideális egy DC motor fordulatszámának szabályozásához vagy egy stabil LED fényerőszabályzóhoz (dimmer). PULSE módban egy teljes szekvenciát határozhatsz meg: a pozitív és negatív impulzusszélességet, az indítás előtti késleltetést és a ciklusok teljes számát. A sorozat befejezése után a kimenet automatikusan visszaáll 0V-ra — felügyelet és kézi beavatkozás nélkül.

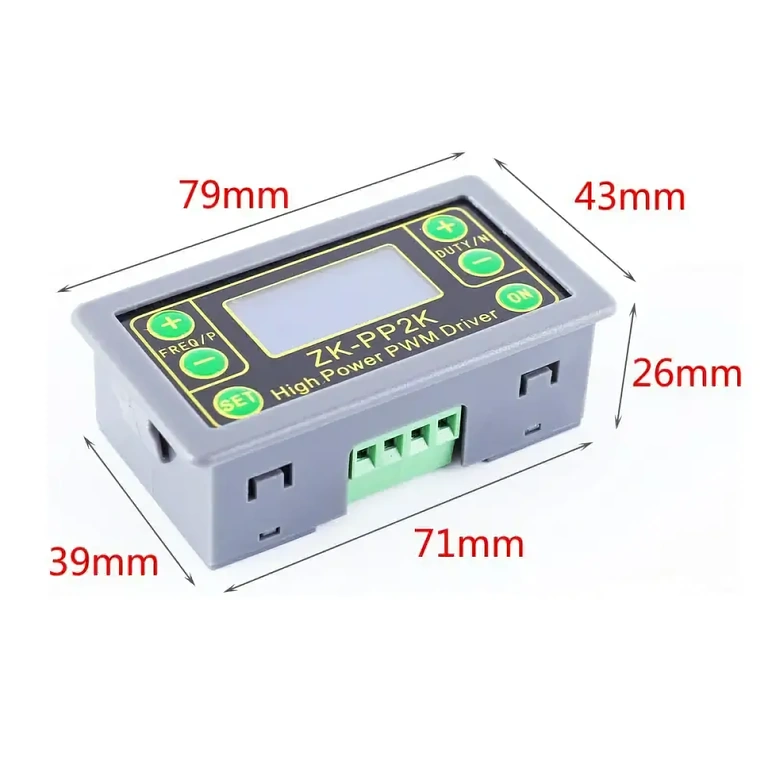

Az üzemmódok közötti váltáshoz tartsd lenyomva a SET gombot, a kimenet állapotát pedig az OUT jelzőfény vizuálisan is megerősíti. A kompakt, 79 × 43 × 26 mm-es méret lehetővé teszi az egyszerű beépítést bármilyen készülékházba vagy vezérlőpanelbe.
| Paraméter | Érték / Részlet |
|---|---|
| Tápfeszültség | DC 3,3V – 30V |
| Javasolt üzemi feszültség | DC 5V – 24V |
| Maximális kimeneti áram | 8A |
| PWM frekvenciatartomány | 1Hz – 150KHz |
| Kitöltési tényező (Duty Cycle) | 0,00% – 100% |
| Pozitív / negatív impulzusszélesség | 0,000s – 9999s |
| Várakozási idő (indítási késleltetés) | 0,000s – 9999s |
| Konfigurálható impulzusszám | 1 – 9999 vagy Végtelen (—-) |
| Üzemmódok | PWM (frekvencia + kitöltési tényező) / PULSE (időzítő + impulzusok) |
| Üzemi hőmérséklet | −20°C … +85°C |
| Üzemi páratartalom | 0% – 95% RH (páralecsapódás nélkül) |
| Méretek | 79 × 43 × 26 mm |
Programozási és használati útmutató

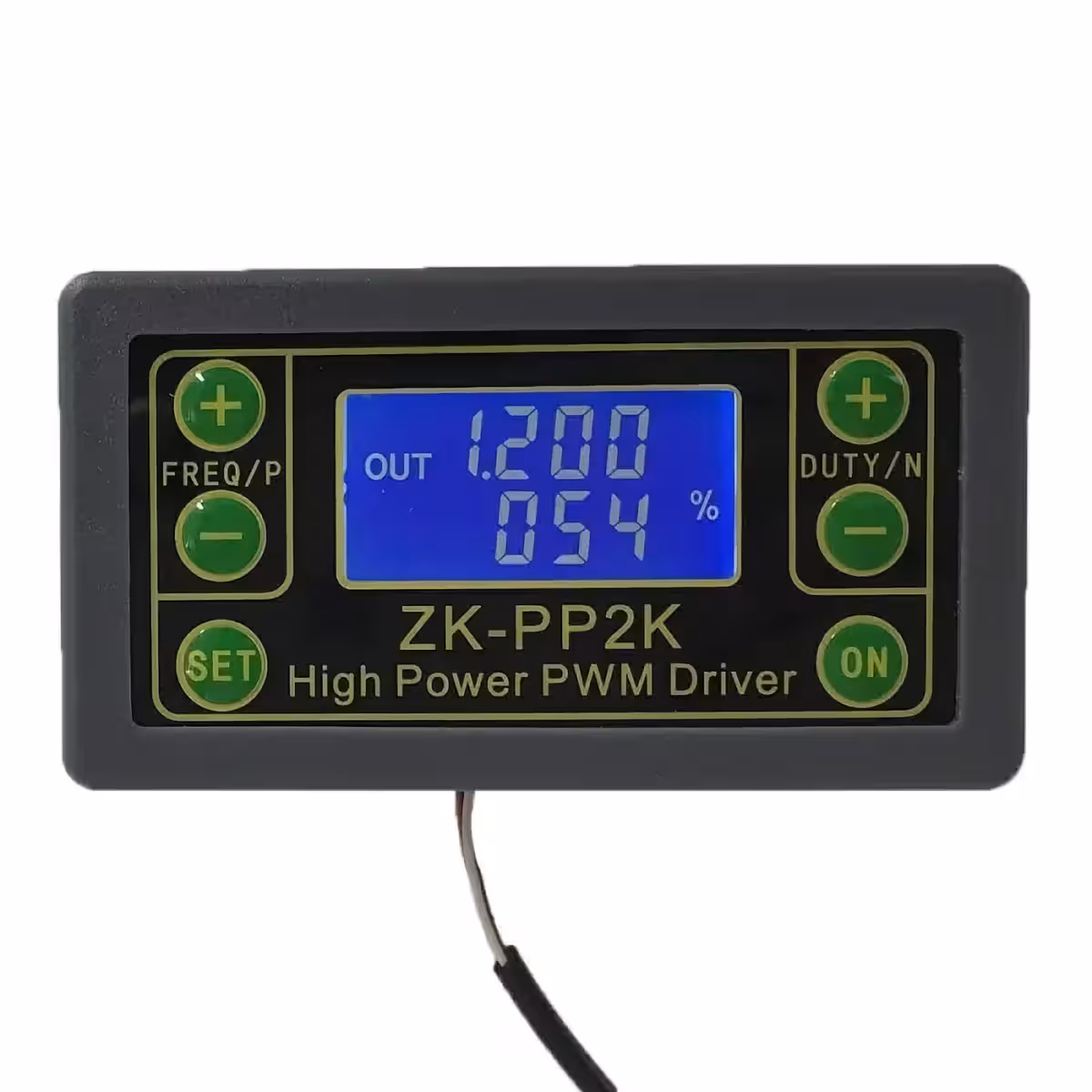

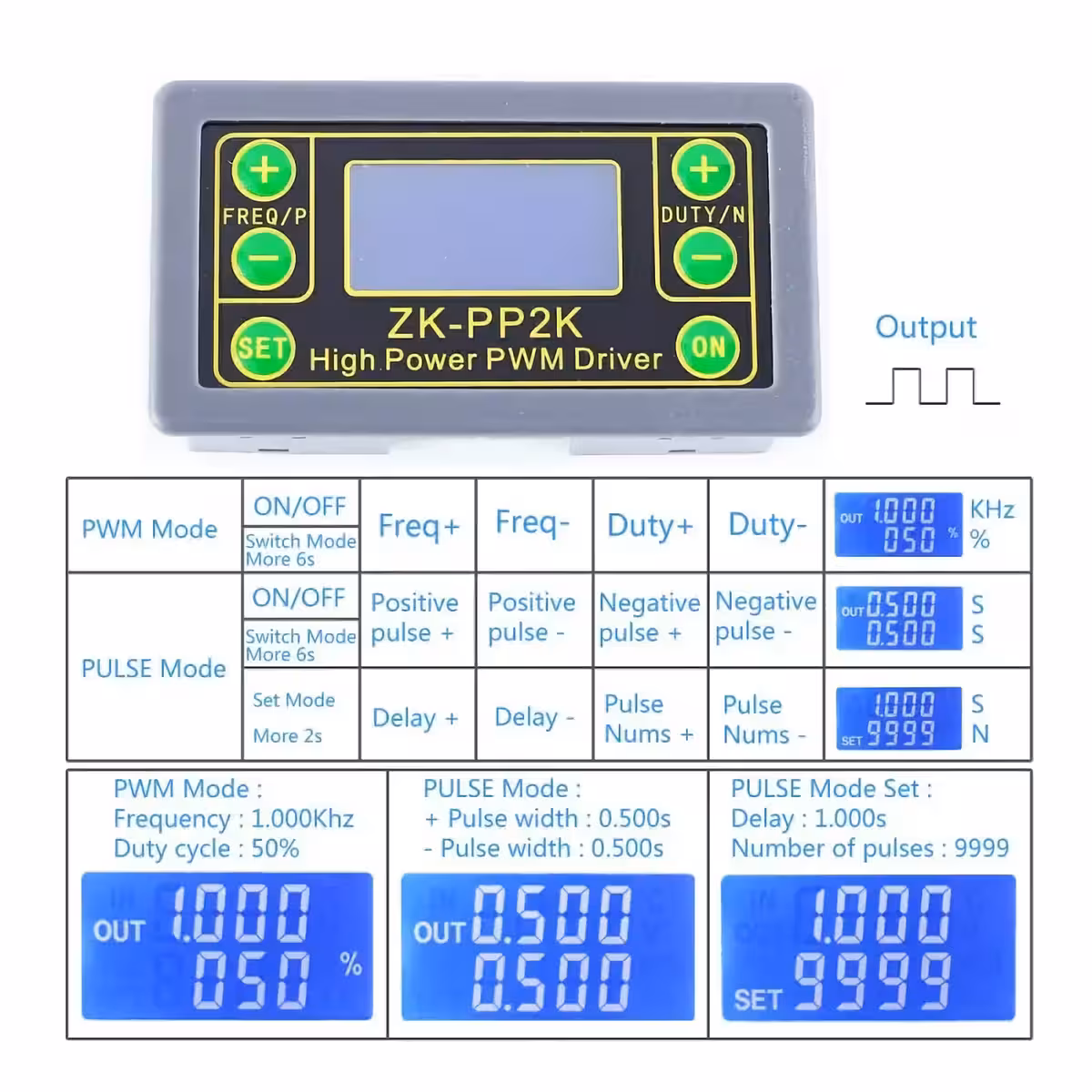

- PWM mód (gyári alapértelmezett): Bekapcsoláskor a modul automatikusan PWM módba lép (a kijelzőn a % szimbólum látható). A FREQ+/FREQ− gombokkal állítsd be a frekvenciát 1Hz és 150KHz között. A kitöltési tényezőt a DUTY+/DUTY− gombokkal módosíthatod 0,00% és 100% között. Nyomd meg röviden az ON gombot a kimenet aktiválásához — az OUT jelzőfény megerősíti az aktív állapotot.
- Váltás PULSE módba: Tartsd lenyomva a SET gombot körülbelül 6 másodpercig. A % szimbólum eltűnik — a modul most PULSE módban van.
- Impulzusok konfigurálása (PULSE mód): Használd a P+/P− gombokat a pozitív, és az N+/N− gombokat a negatív impulzusszélesség beállításához. Az értékek másodpercben értendők, 0,001s pontossággal.
- Időzítő és impulzusszám beállítása: Tartsd lenyomva a SET gombot 2 másodpercig — a kijelző bal alsó sarkában megjelenik a SET felirat. Állítsd be a várakozási időt a P+/P− gombokkal, az impulzusok számát pedig az N+/N− gombokkal (a —- érték végtelent jelent).
- Időzített szekvencia indítása: Nyomd meg röviden az ON gombot — a modul kivárja a beállított késleltetési időt, generálja a megadott számú impulzust, majd automatikusan lekapcsolja a kimenetet.
- Visszatérés a PULSE felületre: Az időzítő almenüből tartsd lenyomva a SET gombot 2 másodpercig.
- Visszatérés PWM módba: PULSE módból tartsd lenyomva a SET gombot körülbelül 6 másodpercig.
A csomag tartalma
- 1x PWM vezérlő / Jelgenerátor / Időzítő modul 5V–24V 8A
Gyakori kérdések
Képes közvetlenül, kiegészítő áramkör nélkül vezérelni DC motorokat?
Igen. A 8A-es kimenetnek köszönhetően a modul közvetlenül képes kis és közepes teljesítményű egyenáramú (DC) motorok vezérlésére. Nagyobb motorok vagy erősen induktív terhelések esetén használj MOSFET drivert vagy teljesítményrelét a modul és a motor között.
Mi a gyakorlati különbség a PWM és a PULSE mód között?
A PWM mód folyamatos jelet generál — ez tökéletes fordulatszám-szabályozáshoz vagy LED fényerőszabályozáshoz. A PULSE mód teljes kontrollt ad a szekvencia felett: hány impulzus legyen, mennyi ideig tartsanak, és mennyi legyen a várakozási idő az indítás előtt. Ez mágnesszelepekhez, automatizáláshoz és minden olyan alkalmazáshoz hasznos, ahol a ciklusokat számolni kell.
Működik 50Hz-es RC szervomotorokkal?
Igen. A frekvencia 1Hz-től állítható, így az 50Hz is a tartományon belül van. A pozíció precíz vezérléséhez használd a PULSE módot, és állítsd be az impulzusszélességet 1ms és 2ms közé — pontosan úgy, ahogy egy szabványos szervó elvárja.
Áramszünet esetén elvesznek a beállítások?
Nem. A modul automatikusan elmenti a belső memóriájába a frekvenciát, a kitöltési tényezőt, az impulzusszélességeket és az időzítő paramétereit. Újraindításkor mindent pontosan úgy találsz, ahogy hagytad.
Használható RGB LED szalagok fényerőszabályzójaként?
Igen, de csak egyszínű (monokróm) DC 5V–24V LED szalagokhoz, csatornánként 8A alatti fogyasztás esetén. RGB szalagokhoz minden színcsatornára külön modult kell használnod — így mindegyik függetlenül szabályozható lesz.
