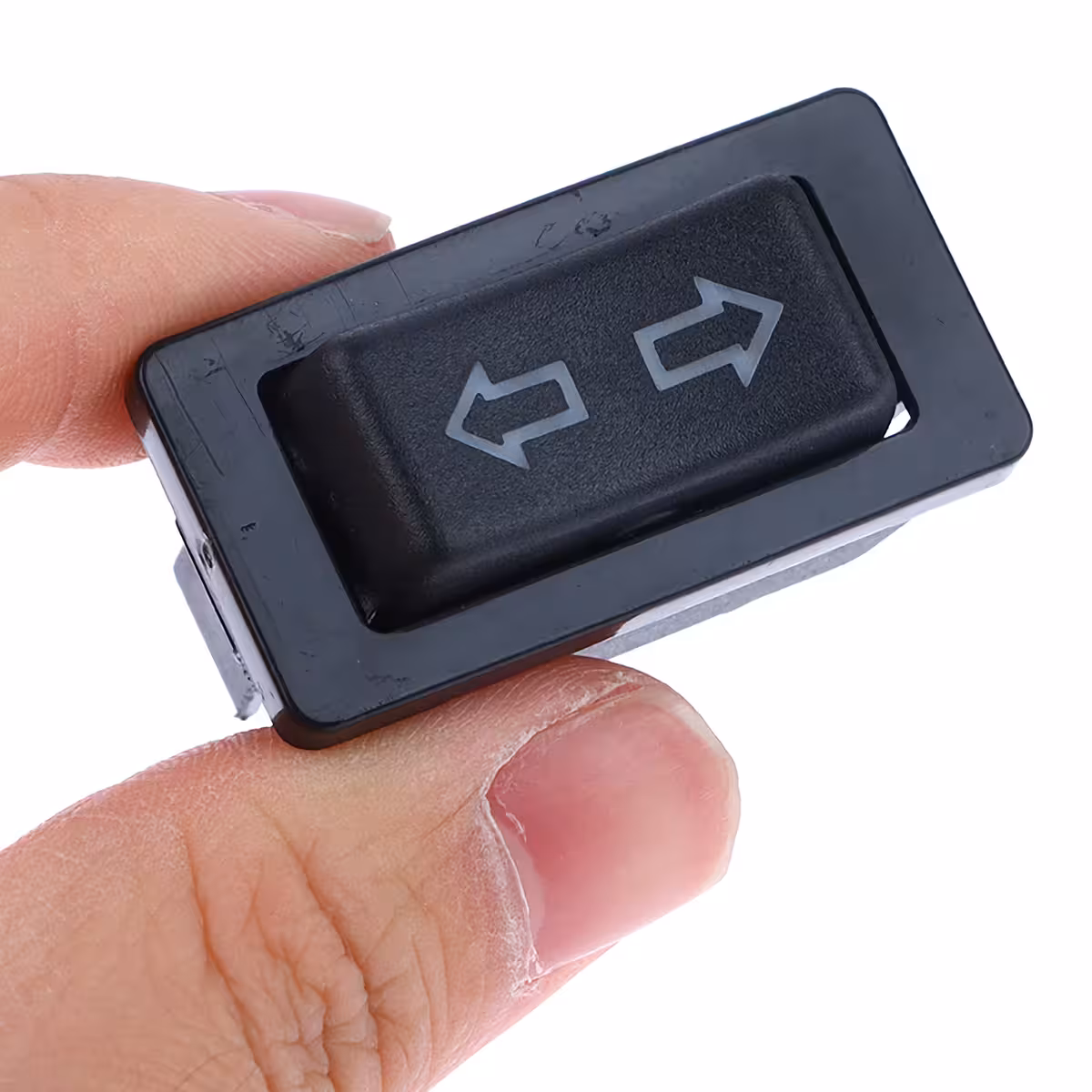

DPDT billenőkapcsoló rugós visszatérítéssel – motorirányváltás relék és bonyolult kábelezés nélkül
Lineáris aktuátort, DC motort vagy emelőrendszert használ, és szeretné egyszerűen, egyetlen mozdulattal vezérelni a mozgásirányt? Ez a 3-állású, automatikus rugós visszatérítésű DPDT billenőkapcsoló pontosan erre való. Billentse balra — a motor elindul az egyik irányba. Billentse jobbra — az irány megfordul. Engedje el — a kapcsoló magától kikapcsol.
Megjegyzés: Az automatikus középállásba (OFF) való visszatérés megakadályozza a véletlen működtetést, ezzel védve a motort és az áramkört egyaránt.
Miért válassza ezt a modellt? (Főbb előnyök):
- Polaritásváltás relék nélkül — a DPDT konfiguráció egyszerre kapcsolja a motor mindkét vezetékét, így egyetlen mozdulattal irányt válthat, további alkatrészek beépítése nélkül.
- Automatikus kikapcsolás elengedéskor — az oldalsó állások pillanatnyi (momentary) típusúak: a motor csak addig működik, amíg a kart nyomva tartja, így elkerülhető a mechanikai elakadás vagy a túlterhelés.
- 20A 12V és 24V DC feszültségen — lefedi a legtöbb lineáris aktuátor és DC motor teljesítményigényét, legyen szó autós, lakóautós, hajós vagy DIY automatizálási projektekről.

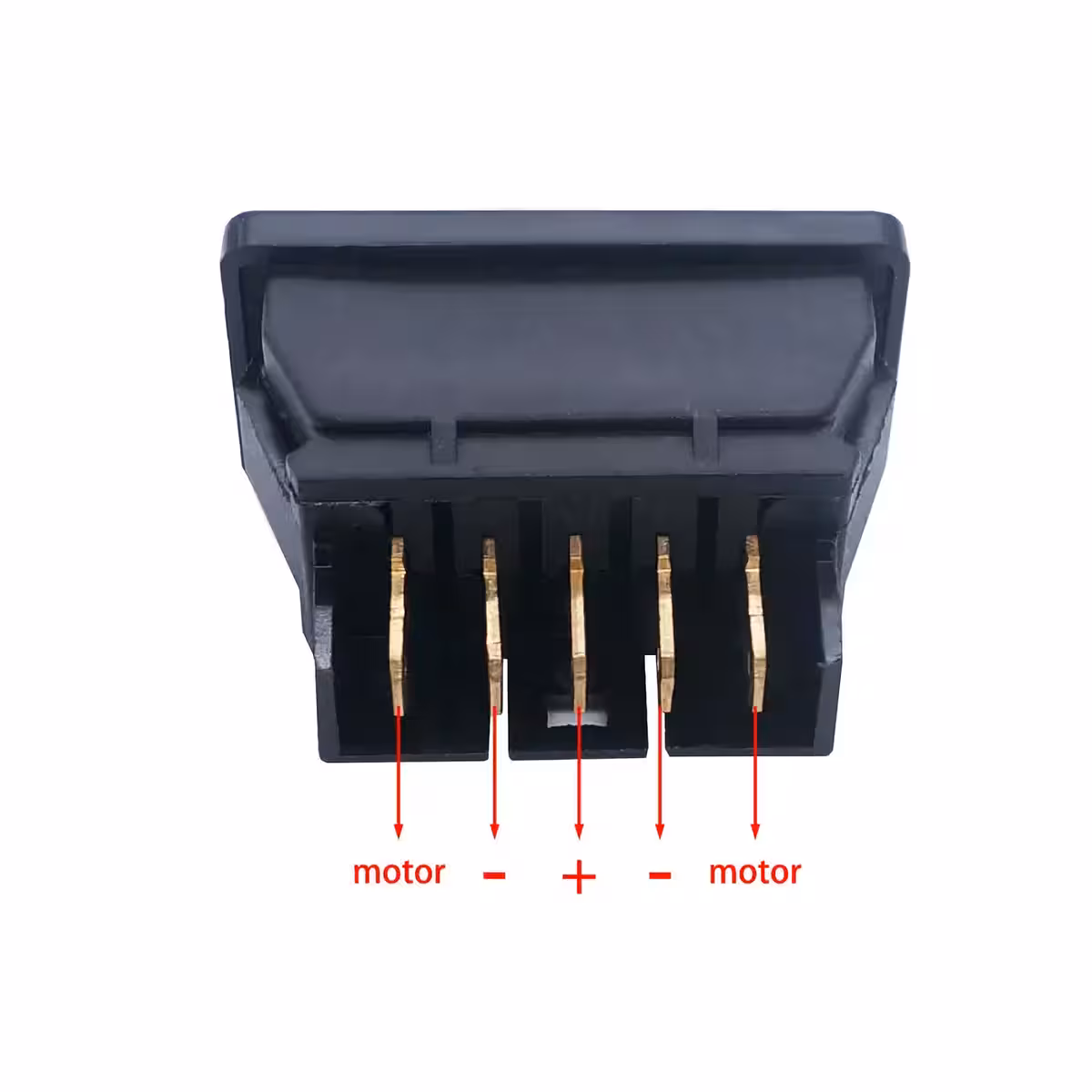

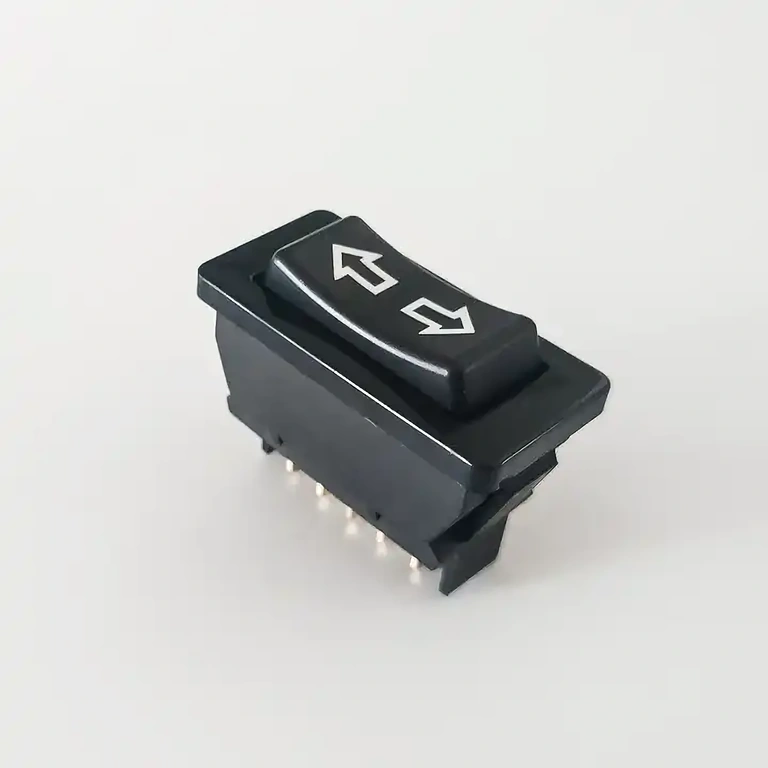

- 5-pines csatlakozóval — a vezetékeket közvetlenül a csatlakozóba kötheti, forrasztás és speciális szerszámok nélkül. Ideális, ha gyorsan és egyszerűen szeretne haladni.

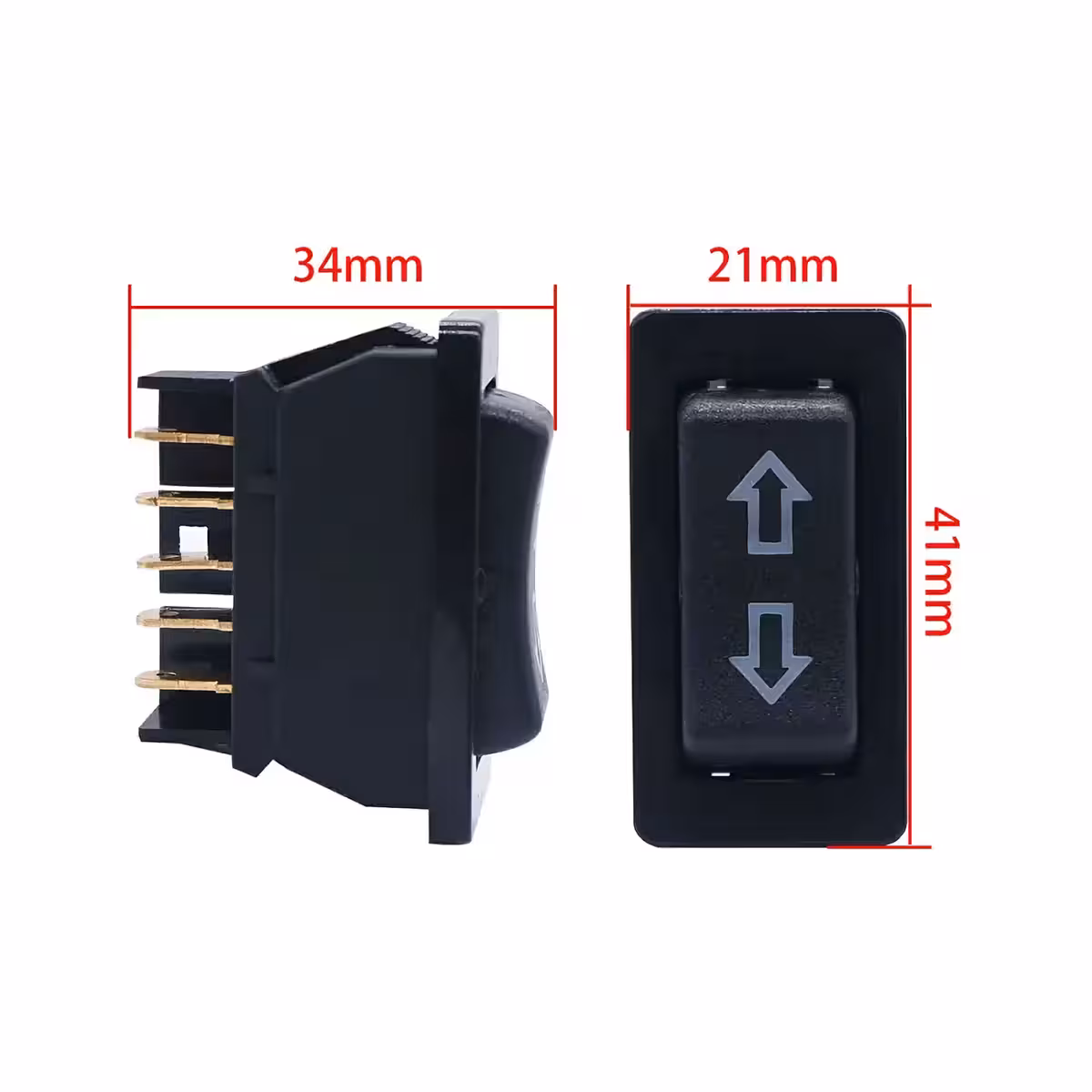

- Kompakt méret: 21 × 41 × 34 mm — könnyedén beépíthető műszerfalakba, vezérlőpanelekbe vagy 3D nyomtatott házakba.
Részletek és teljesítmény
A DPDT (Double Pole Double Throw) konfiguráció azt jelenti, hogy a kapcsoló két független áramkört vezérel egyszerre — pontosan erre van szükség a DC motor polaritásának megfordításához egy külön H-híd relé nélkül. Az ON/OFF/ON, rugós visszatérésű kialakítás stabil középállást (motor kikapcsolva) biztosít, és csak addig aktiválja a mozgást, amíg a felhasználó a kart működteti, ami megelőzi a mechanikai elakadásokat emelőrendszereknél. Az 5-pines, levehető csatlakozó gyors cserét vagy újrakábelezést tesz lehetővé, még szűk helyeken is.
| Paraméter | Érték / Részlet |
|---|---|
| Kapcsoló típusa | DPDT, ON/OFF/ON rugós visszatérítéssel (pillanatnyi) |
| Pinek száma | 5 pin (csatlakozóval együtt) |
| Névleges feszültség | DC 12V / 24V |
| Névleges áramerősség | 20A |
| Visszatérítési funkció | Automatikus középállásba (OFF) |
| Méretek | 21 × 41 × 34 mm |
| Kábelhossz | 12 mm |
| Tipikus alkalmazások | DC motorok, lineáris aktuátorok, emelőrendszerek, robotika, autós automatizálás |
A csomag tartalma
- 1 × DPDT 3-állású billenőkapcsoló rugós visszatérítéssel

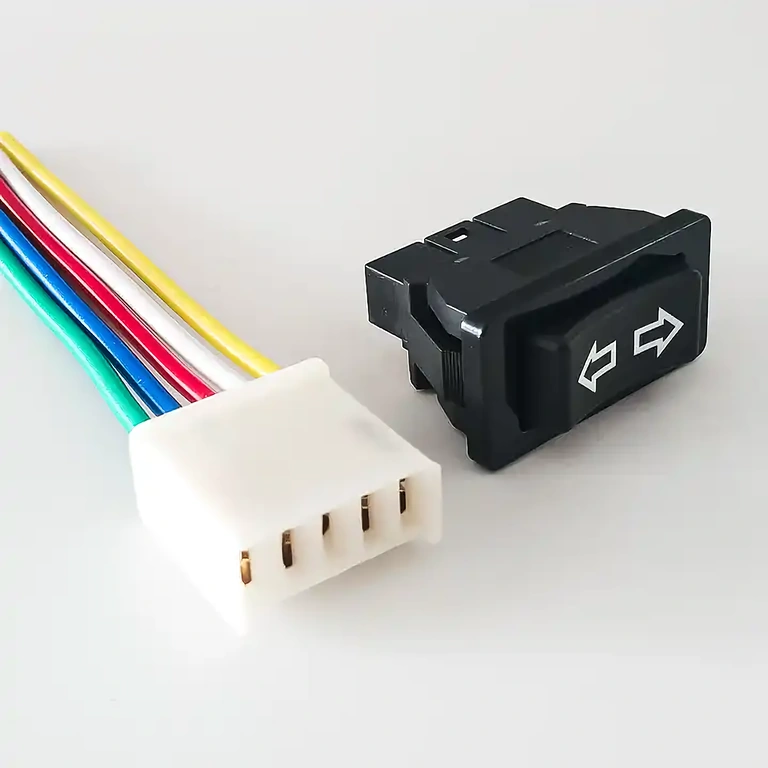

- 1 × 5-pines csatlakozóaljzat
Gyakran Ismételt Kérdések
Vezérelhetek közvetlenül lineáris aktuátort ezzel a kapcsolóval?
Igen. Ez az egyik leggyakoribb felhasználási mód. Bármilyen 12V-os vagy 24V-os, maximum 20A-es DC lineáris aktuátorral működik — legyen szó antennákról, ajtókról, elektromos ágyakról vagy emelőrendszerekről.
Mi történik, ha túllépem a 20A-t?
Az érintkezők túlmelegedhetnek, és a kapcsoló meghibásodhat. Ha a motor indításkor 20A-nél nagyobb áramot vesz fel, használjon egy teljesítményrelét, amelyet ez a kapcsoló vezérel — így a kapcsoló csak a vezérlőáramkörben marad, nem a fő teljesítményágban.
Szükségem van védődiódákra?
Nagyobb induktív motoroknál (5-10A felett) ajánlott a motor kivezetéseivel párhuzamosan flyback diódákat szerelni. Ezek megvédik a kapcsoló érintkezőit az ívhúzástól minden kapcsoláskor.
Mennyi ideig tart a beépítés egy panelbe?
Kevesebb mint 10 perc. Csak egy szabványos nyílást kell kialakítania a panelen, rögzíteni a kapcsolót, csatlakoztatni a vezetékeket az 5-pines csatlakozóba, és már kész is. Nincs szükség forrasztásra vagy speciális szerszámokra.
