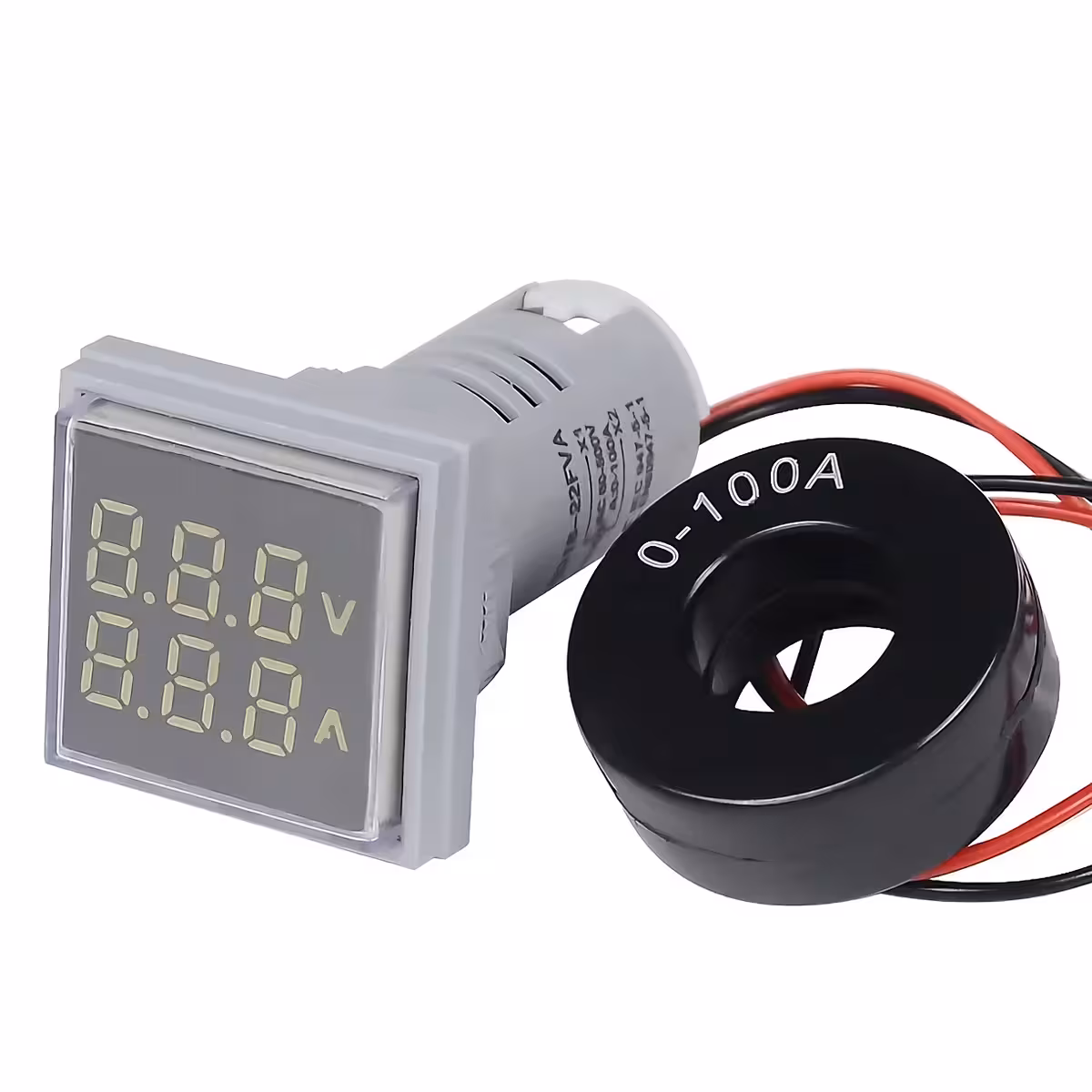

Közelkép a mérőeszköz látható komponenseiről

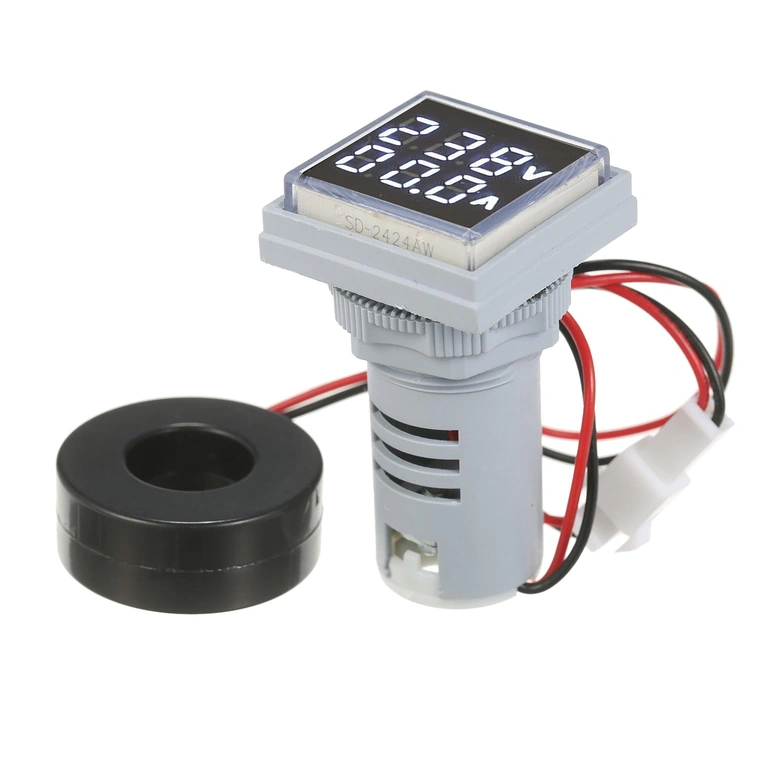

Nagy fényerősségű digitális kijelző AC mérésekhez

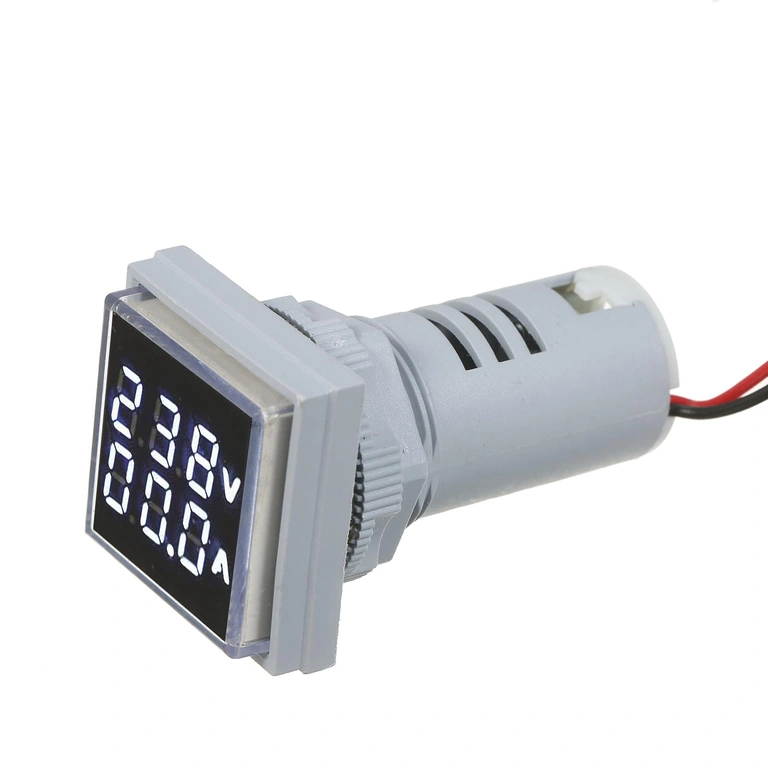

Digitális volt- és ampermérő elektromos szereléshez

Tiszta kijelző feszültség és áram mérésére

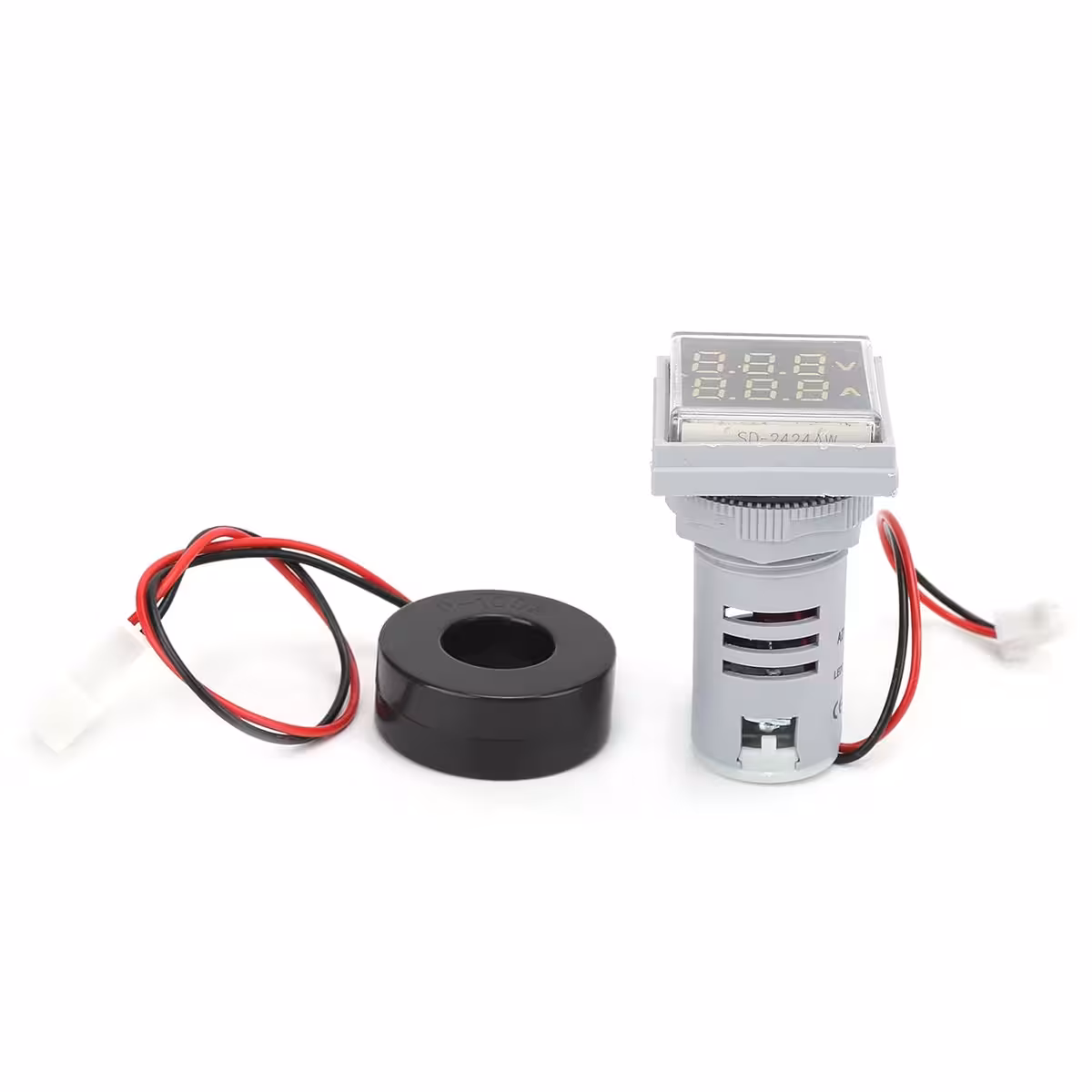

Szerelhető eszköz fehér házzal és színes LED-del

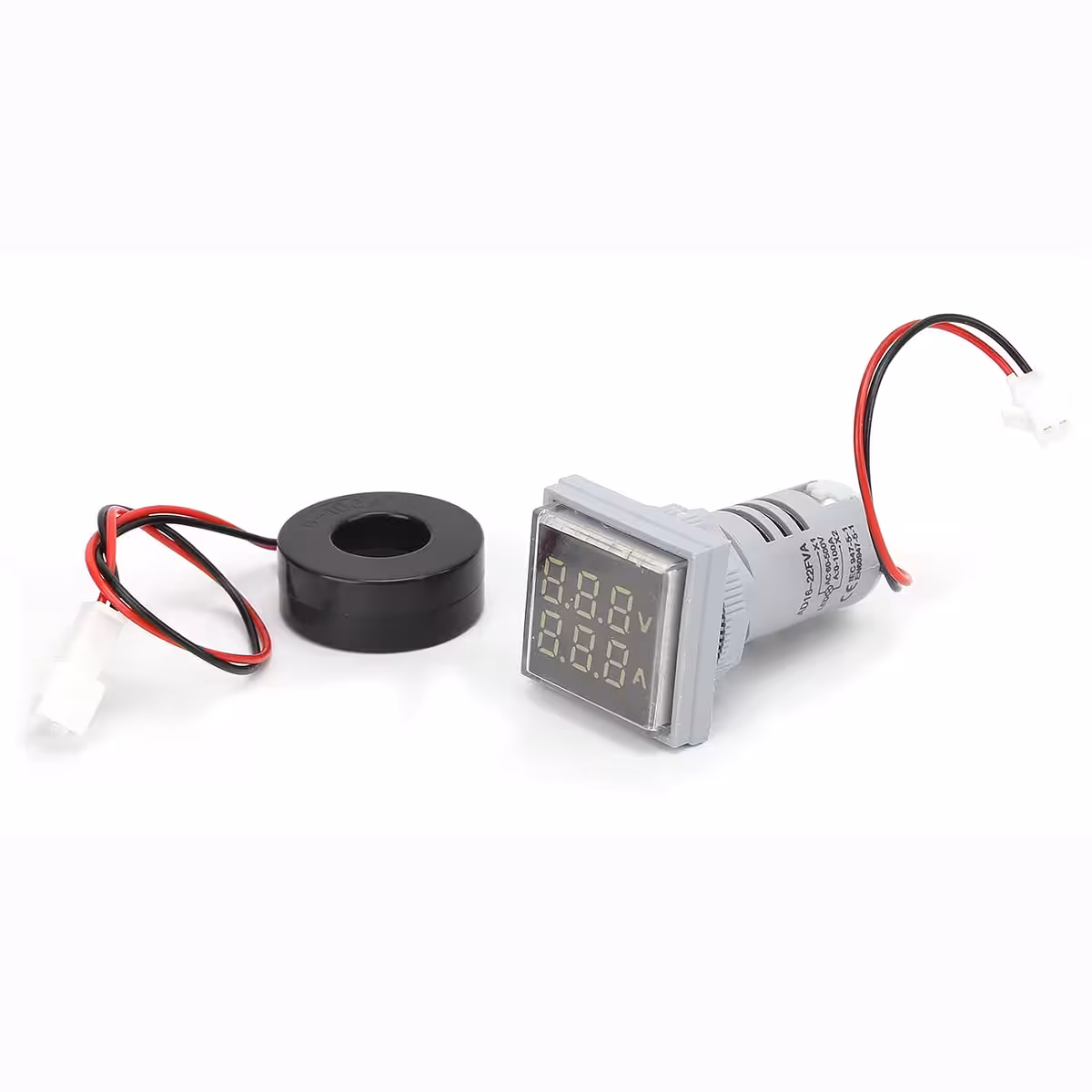

Feszültség- és árammérő szerelhető elektromos panelbe

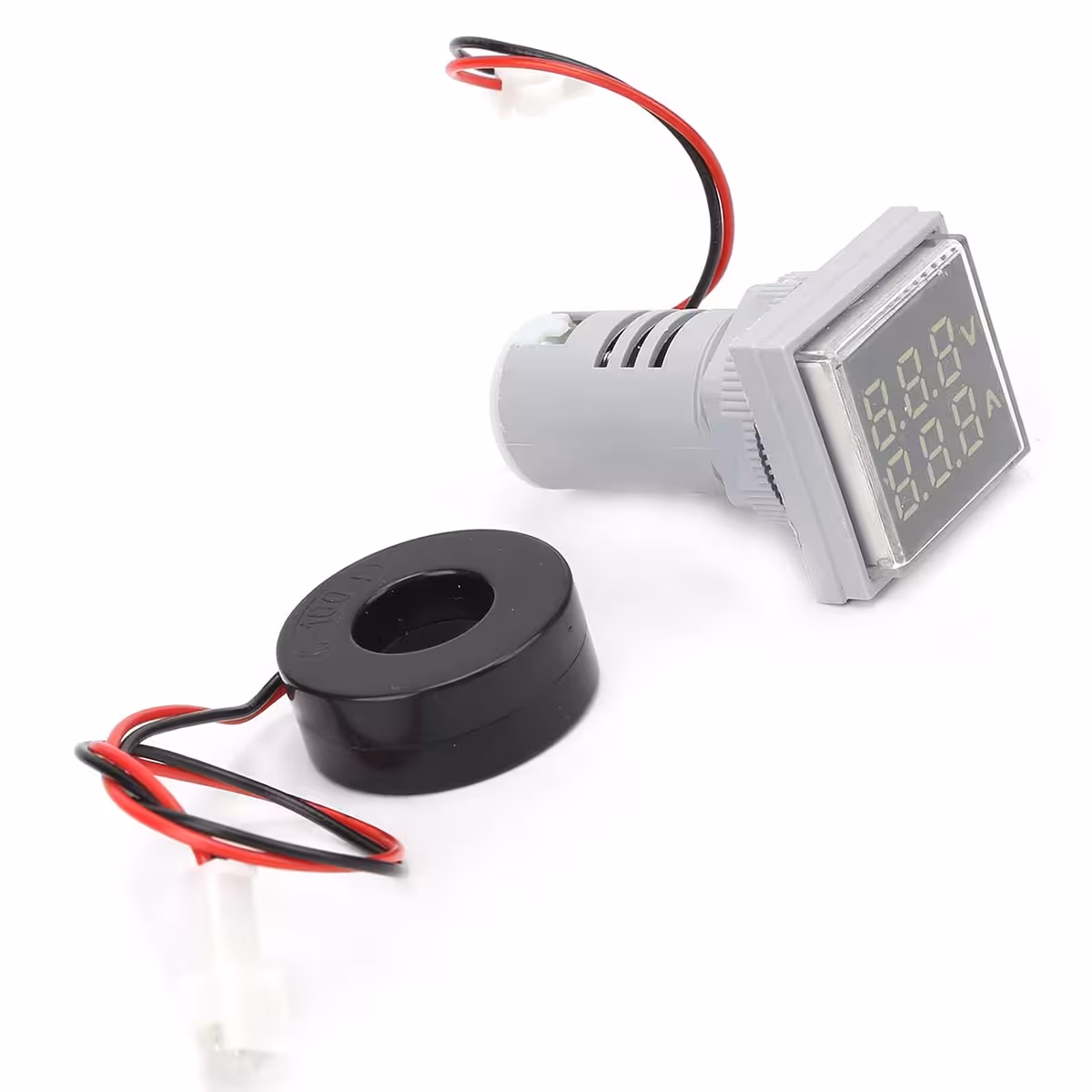

Valós idejű áram- és feszültség monitorozás

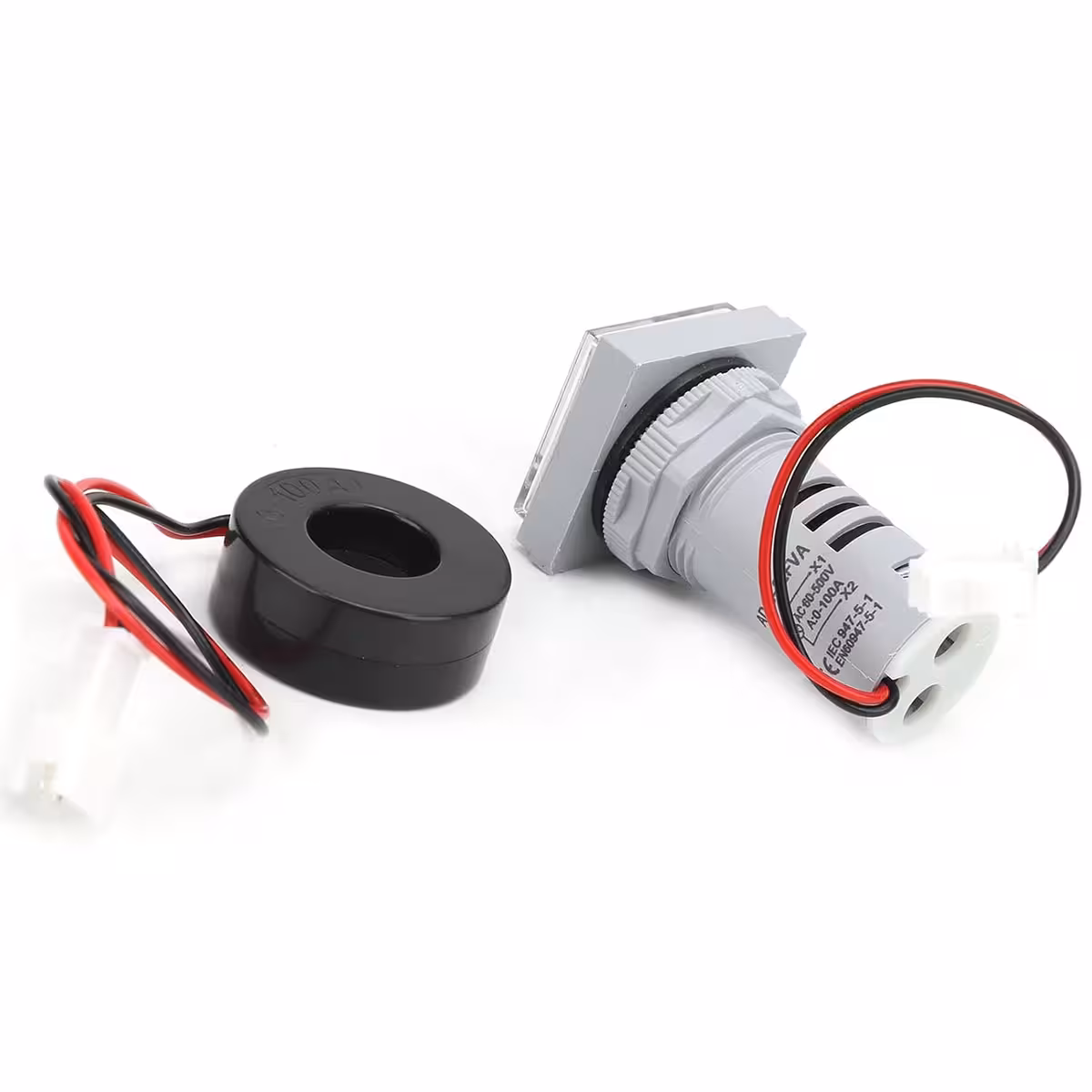

Csatlakozók és hátlap digitális AC mérőhöz

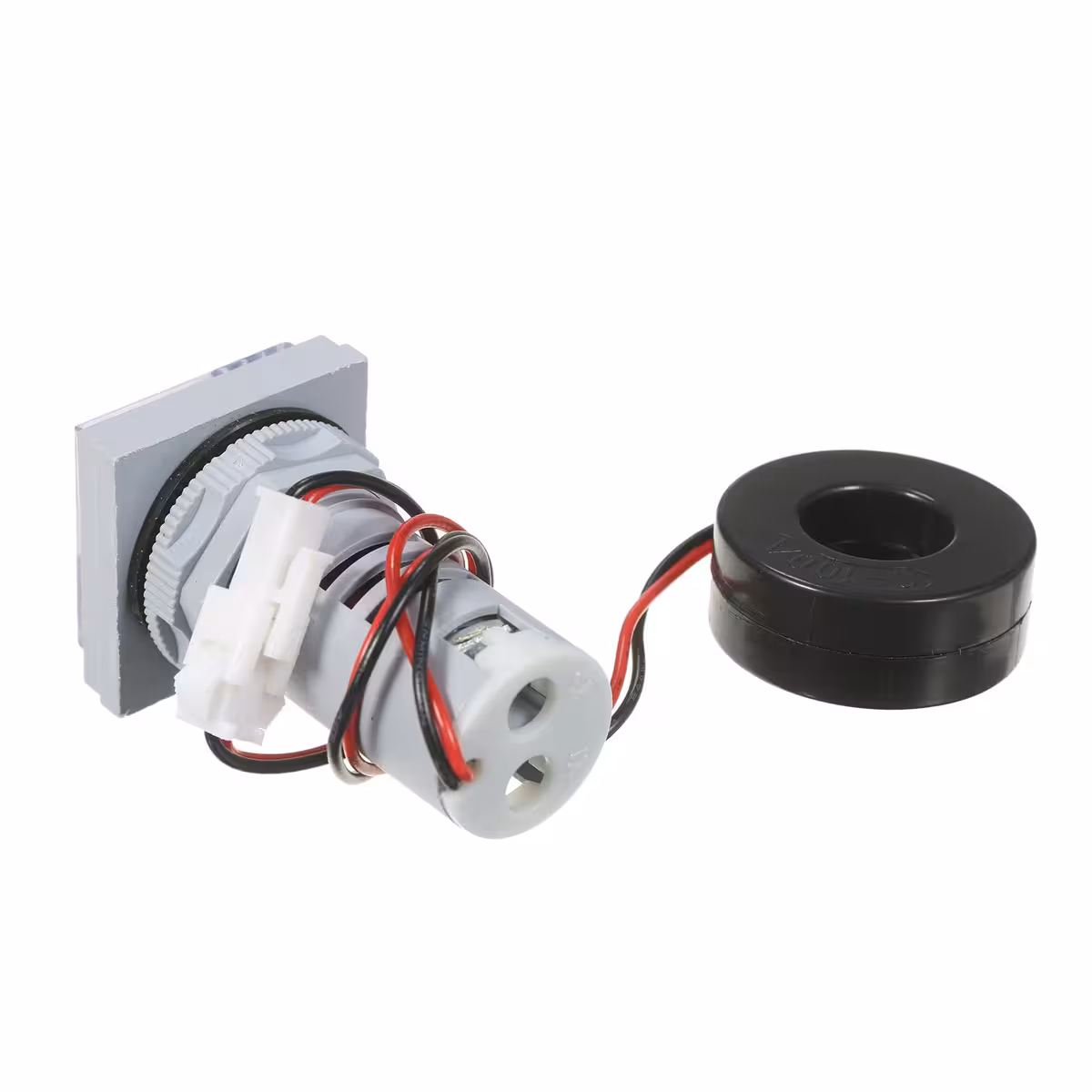

Kompakt modell egyszerű és gyors panelbe szereléshez

Kép a magas áram mérésére szerelt eszközről

Részletes kép a digitális panel voltmérő kijelzőjéről AC áramhoz

Digitális kijelző feszültség és áram mérésére

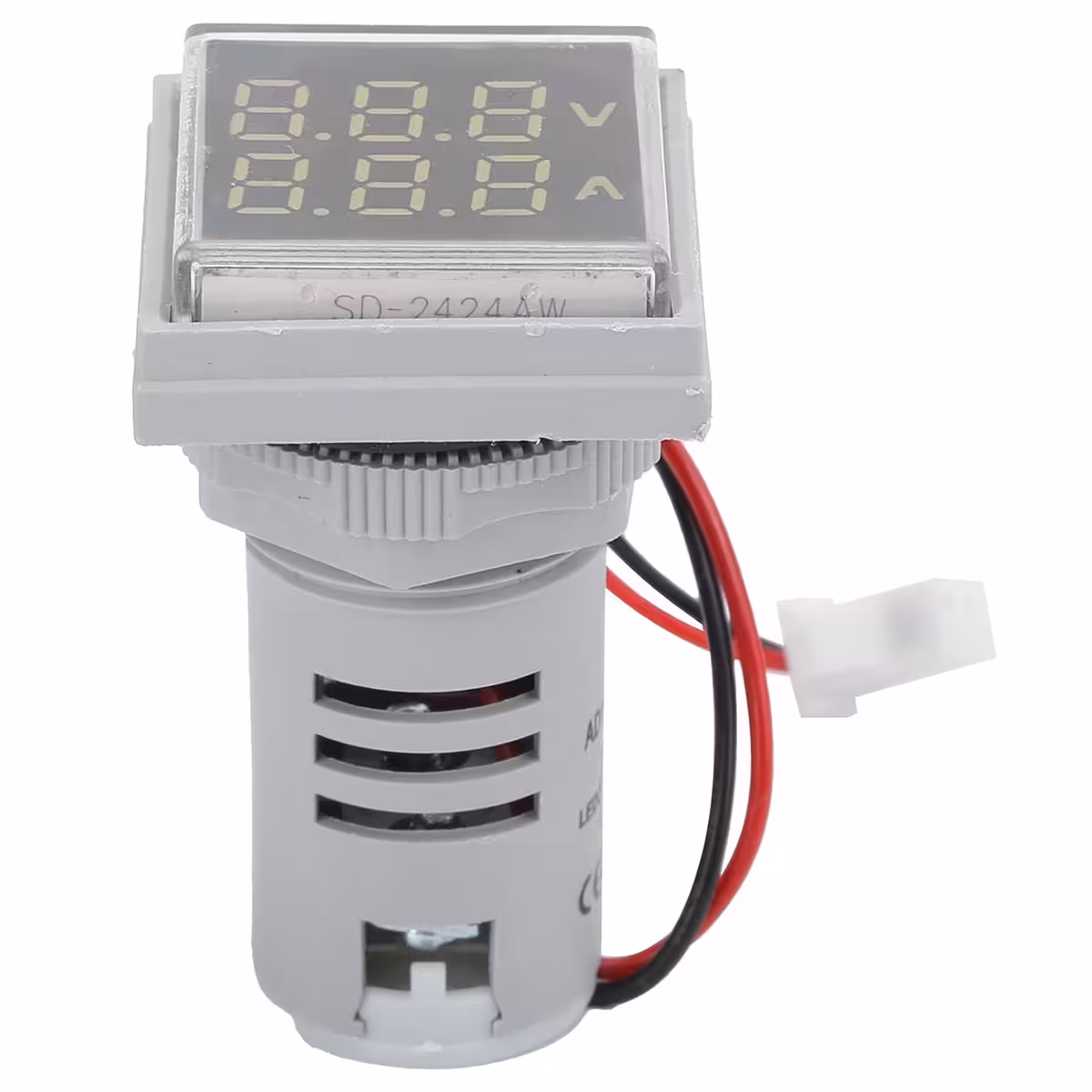

Digitális Volt-Ampermérő 220V AC 60-500V 0-100A Panelhez – Pontos Feszültség- és Árammérés

Értékelés 5.00 az 5-ből, 1 értékelés alapján

(1 vásárlói értékelés)

3 000 Ft

Elektronika & Automatizálás

Szállítási díj: 3 000 Ft Becsült kézbesítés: ...

Ingyenes kiszállítás minimum 30 000 Ft értékű rendelés esetén!
Adj hozzá 30 000 Ft értékű termékeket, hogy ingyenes szállítást kapj!

Leírás

Digitális Voltampermérő 220V AC 60-500V 0-100A – Csatlakozási útmutató és műszaki adatok

A digitális voltampermérő ideális az elektromos eszközök feszültségének és áramfogyasztásának monitorozására váltakozó áramú (AC) hálózatokban.

Egyszerű és biztonságos csatlakoztatás:

A voltampermérő két fő kapoccsal rendelkezik:

L kapocs (fázis): a hálózati fázisvezetékhez csatlakoztatandó.
N kapocs (nulla): a hálózati nulla vezetékhez csatlakoztatandó.

Így a voltmérő a fázis és a nulla közötti tápfeszültséget méri.

Áram mérés (ampermérő):

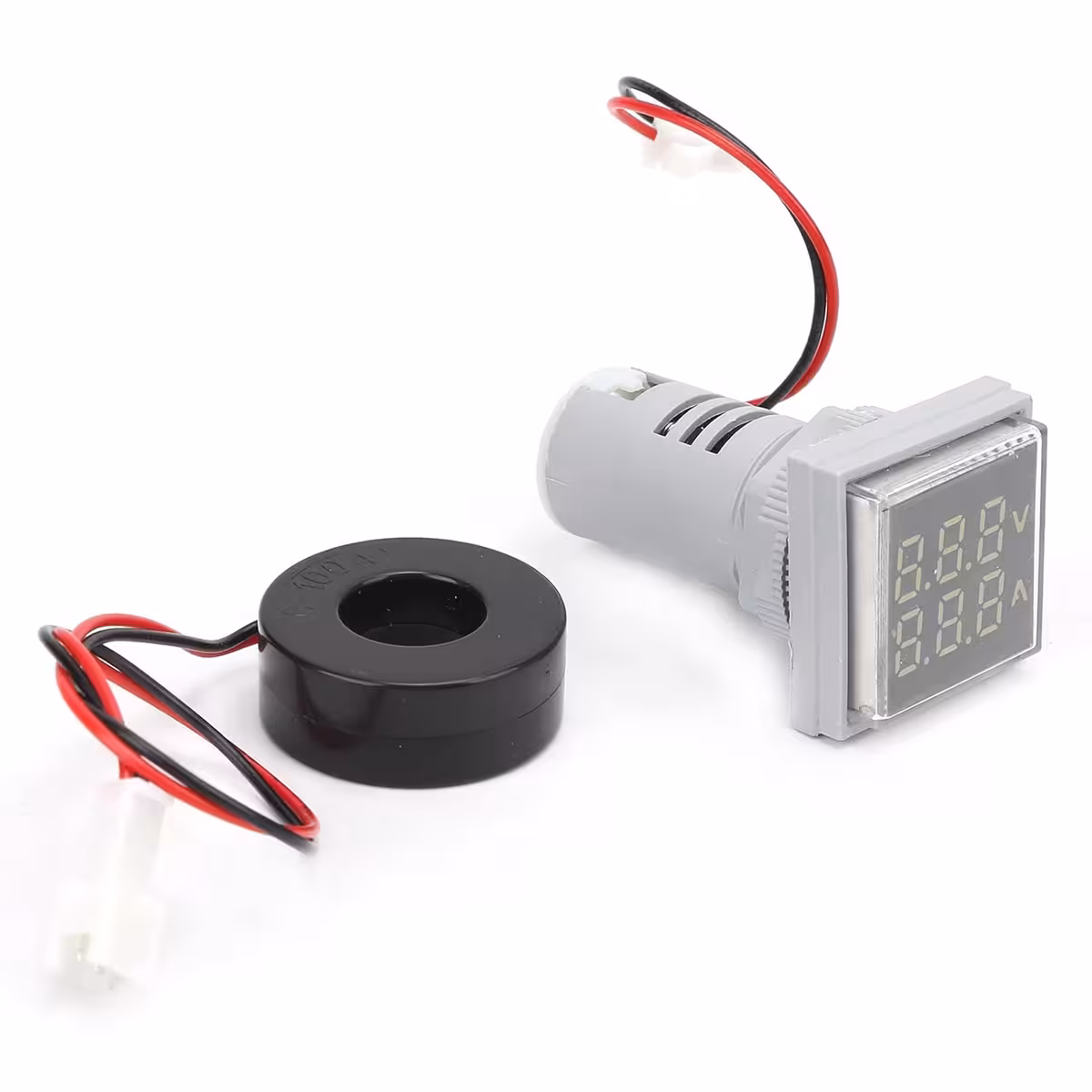

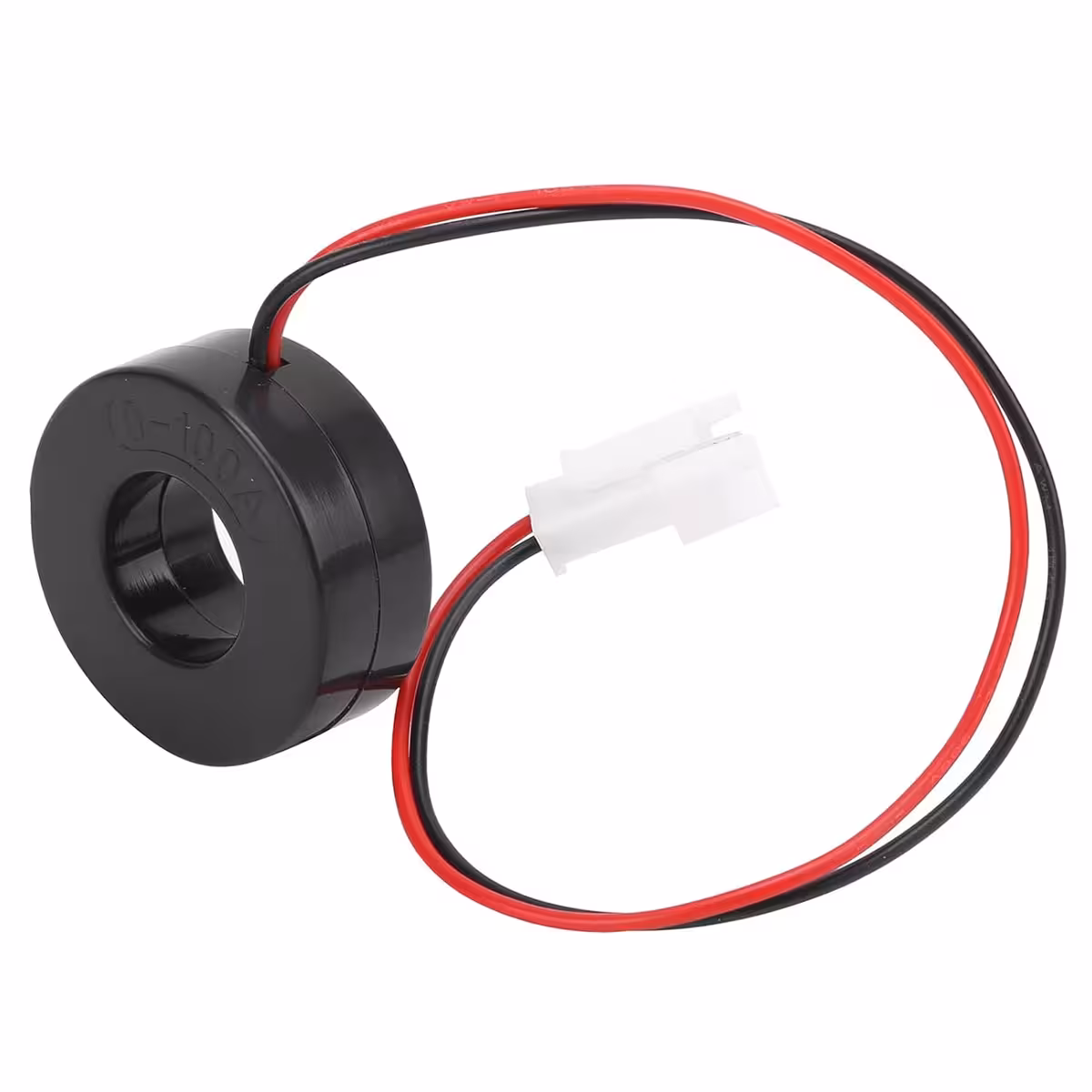

A fogyasztó fázisvezetékét át kell vezetni a készülék ampermérő tekercsén, amely mágneses gyűrűként működik.

A nagyobb pontosság érdekében ajánlott a fázisvezetéket többször átvezetni a tekercsen (általában 3–5 menet). Ez jelentősen növeli az áram mérésének érzékenységét és pontosságát.

Csatlakozási séma:

Hálózati fázis (L) → Voltampermérő L kapocs → Ampermérő tekercs (amelyen keresztül a fogyasztó fázisvezetéke halad) → Fogyasztó fázis (L)
Hálózati nulla (N) → Voltampermérő N kapocs → Fogyasztó nulla (N)

Műszaki adatok:

Feszültségmérési tartomány	60 – 500 V AC
Árammérési tartomány	0 – 100 A

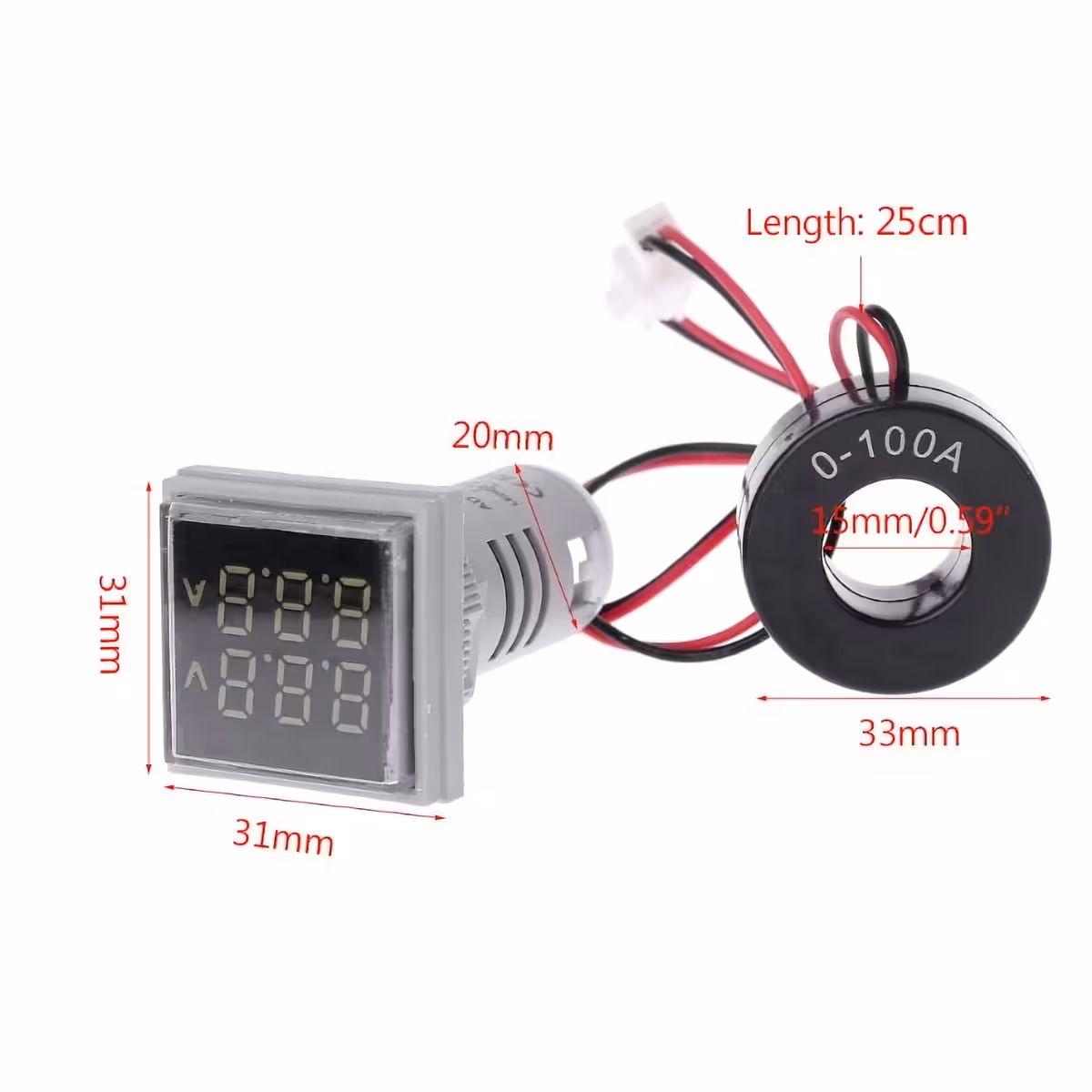

Panel mérete	31 x 31 mm

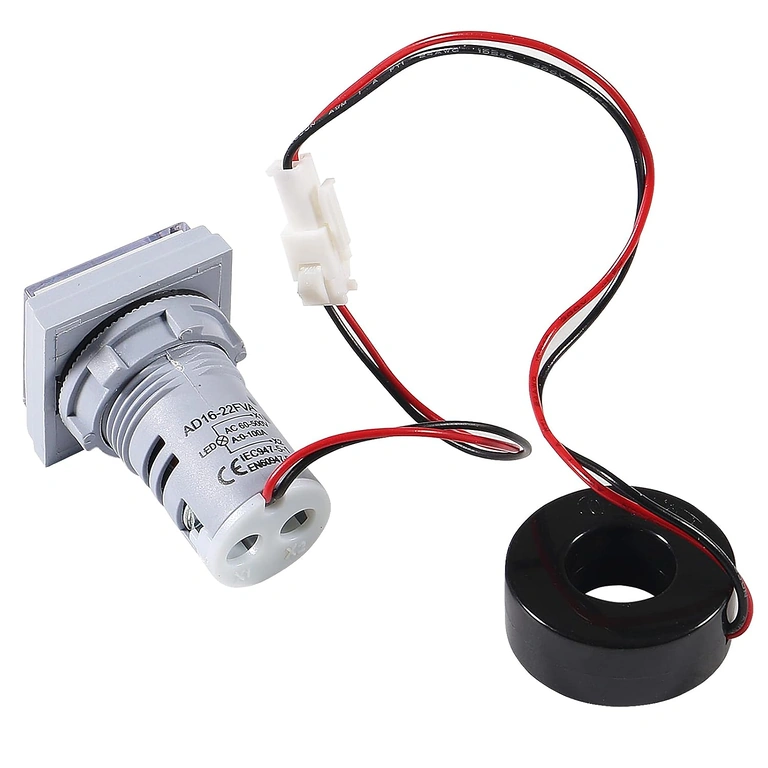

Beépítési furat	22 mm
Szín	Fehér

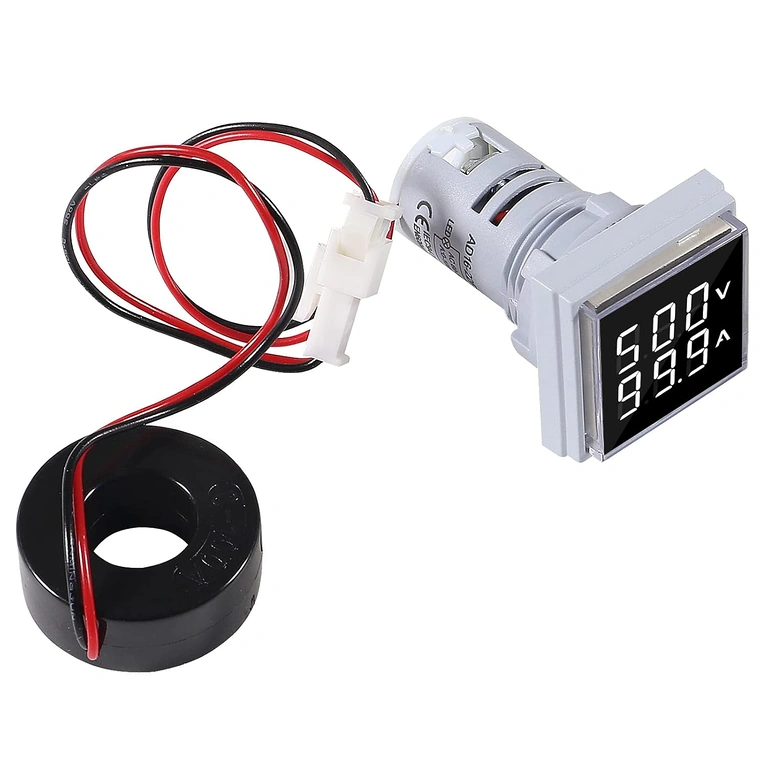

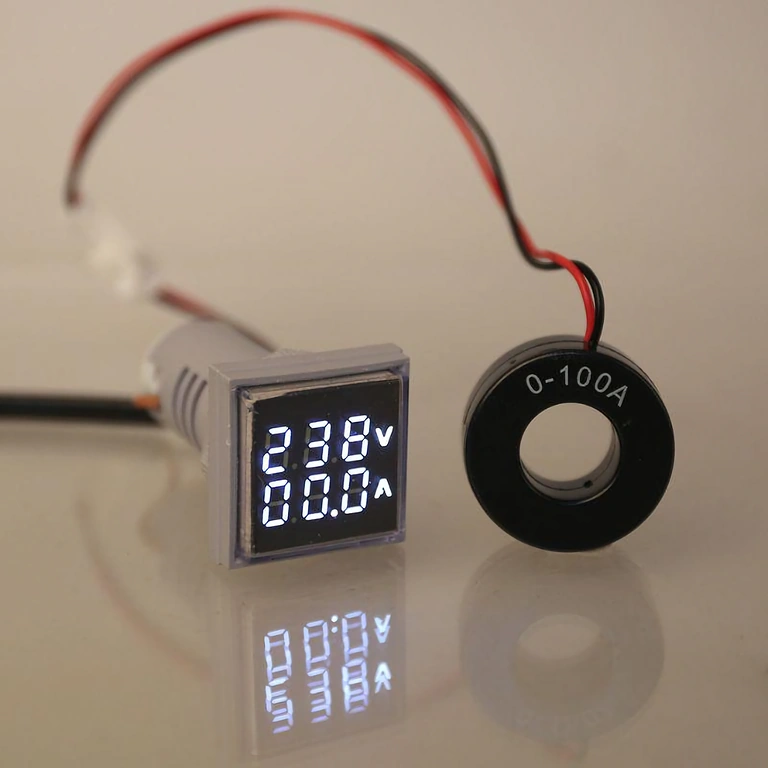

A nagy fényerejű LED kijelző biztosítja a mért értékek tiszta láthatóságát, és a készülék nagyon hasznos elektromos szerelésekhez és az energiafogyasztás monitorozásához.
