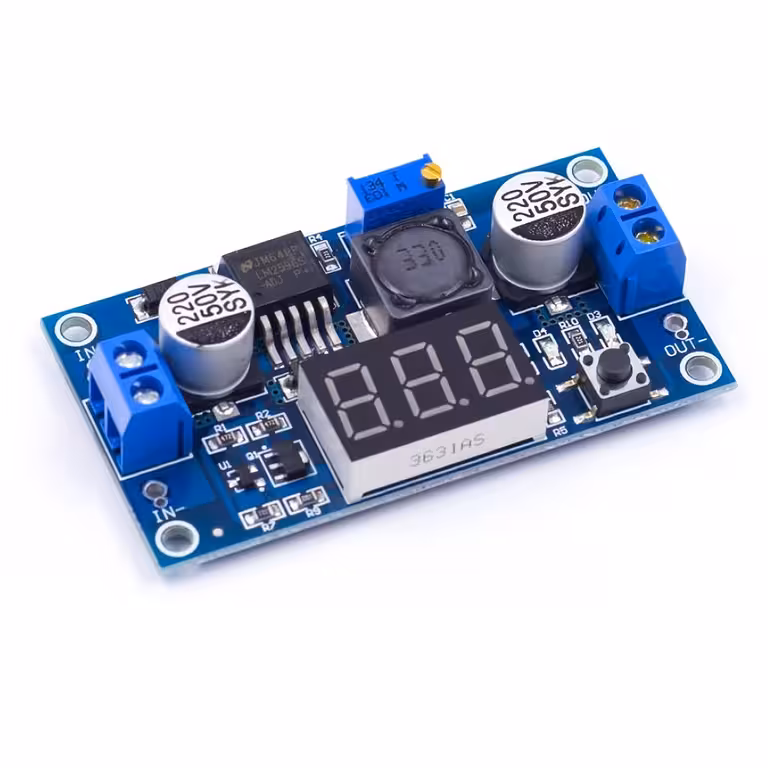

LM2596 DC-DC Step-Down konverter LED kijelzővel – precíz beállítás multiméter nélkül, akár 92%-os hatásfok

Akkumulátorról működő projektet építesz, vagy túl magas feszültségű adaptert használsz? A hagyományos lineáris feszültségszabályozók ugyan megoldják a problémát, de a felesleges feszültséget hővé alakítják – ez pedig energiaveszteséggel és a stabilitás romlásával jár. Az LM2596 step-down konverter egészen másképp működik: hatékonyan csökkenti a feszültséget, valós időben jeleníti meg az értékeket, és bármilyen kompakt áramkörbe könnyedén beépíthető.

Megjegyzés: Ez a modul kizárólag step-down (feszültségcsökkentő) üzemmódban működik. A megfelelő működéshez a bemeneti feszültségnek legalább 1.5V-tal mari nagyobbnak kell lennie a kimeneti feszültségnél.

Miért válaszd ezt a modellt? (Főbb előnyök):

Önkalibráló LED kijelző — megjeleníti a bemeneti és a kimeneti feszültséget is; a beállításhoz többé nincs szükséged multiméterre
Akár 92%-os hatásfok — egy LM7805-ös lineáris szabályozó ~50%-os hatásfokához képest közel feleannyi energia vész el hő formájában
3A maximális áramerősség — elegendő Arduino, ESP32, LED szalagok és kisebb egyenáramú (DC) motorok egyetlen forrásból történő táplálásához
Finomhangolás többfordulatú (multiturn) potenciométerrel — tizedvolt pontossággal állíthatod be a feszültséget, hirtelen ugrások nélkül
Rövidzár- és túlmelegedés elleni védelem — a csatlakoztatott áramkörök akkor is biztonságban maradnak, ha véletlenül elvéted a kábelezést
Szilárdtest kondenzátorok és masszív PCB — ellenáll az intenzív használatnak és a folyamatos hőmérséklet-ingadozásnak
Kompakt, 66×36×11 mm-es méret — bármilyen projekt dobozába, próbapanelre (breadboard) vagy szerelőlapra könnyedén illeszkedik

Részletek és teljesítmény

Az LM2596 integrált áramkör 150 kHz-es kapcsolási frekvencián működik – ez elég magas ahhoz, hogy a kimeneti feszültségingadozást (ripple) minimális szinten tartsa, anélkül, hogy terjedelmes szűrőalkatrészekre lenne szükség. Ellentétben egy lineáris feszültségszabályozóval, amely a feszültségkülönbséget hőveszteségként disszipálja, ez a kapcsolóüzemű (switching) konverter hasznos árammá alakítja azt, így a modul hőmérséklete még 2A-es terhelés mellett is alacsony marad.

A többfordulatú potenciométer rendkívül finom beállítást tesz lehetővé 1.25V és 37V között, az önkalibráló LED kijelző pedig további műszerek nélkül is pontosan mutatja a beállított értéket. A modult tesztelték és kifejezetten ajánlják Arduino Uno / Mega / Nano lapok, ESP8266 / ESP32 modulok, Raspberry Pi, RGB LED szalag vezérlők és kisebb teljesítményű DC motorvezérlők tápellátásához.

Paraméter	Érték / Részlet
Vezérlő chip	LM2596
Bemeneti feszültség	4V – 40V DC
Kimeneti feszültség	1.25V – 37V DC (állítható)
Maximális kimeneti áramerősség	3A (folyamatos terhelésnél ≤2.5A ajánlott)
Konverziós hatásfok	akár 92%
Kapcsolási frekvencia	150 kHz
Minimális bemenet-kimenet különbség	≥1.5V
Kijelző	Kettős LED önkalibrációval (IN és OUT feszültség)
Feszültség beállítása	Többfordulatú (multiturn) potenciométer
Beépített védelmek	Rövidzárlat, túlmelegedés
Kondenzátorok típusa	Szilárdtest (solid capacitors)
Modul méretei	66 × 36 × 11 mm
Működési mód	Kizárólag Step-Down (buck)

A csomag tartalma

1× LM2596 DC-DC Step-Down konverter modul LED kijelzővel

Gyakori kérdések (GYIK)

Használható step-up (boost) konverterként is?

Nem. Az LM2596 modul kizárólag step-down (feszültségcsökkentő) üzemmódban működik: a kimeneti feszültség mindig alacsonyabb lesz, mint a bemeneti. Ha a feszültség növelésére van szükséged, keress egy dedikált boost modult, mint például az MT3608.

Hogyan állítható be a kimeneti feszültség?

A modulon található többfordulatú potenciométer forgatásával, miközben az értéket közvetlenül a LED kijelzőn követheted. Nincs szükség külső feszültségmérőre – a kijelző minden állításnál valós időben frissül.

Mekkora áramerősséget képes folyamatosan leadni túlmelegedés nélkül?

A maximális csúcsáram 3A, de tartós használat esetén legfeljebb 2.5A javasolt. 2A alatti terhelésnél a modul kiegészítő hűtőborda nélkül is stabilan működik. Ha a határérték közelében vagy meleg környezetben használod, gondoskodj a megfelelő légáramlásról, vagy szerelj egy kisméretű hűtőbordát a chipre.

Működik közvetlenül Li-Ion vagy LiPo akkumulátorról?

Igen. Egy 3.7V–4.2V-os akkumulátor elegendő bemeneti forrásként, ha a kívánt kimeneti feszültség legalább 1.5V-tal alacsonyabb. Például egy 7.4V-os LiPo akkumulátorból stabil 5V-ot állíthatsz elő egy Arduino-hoz, vagy 3.3V-ot egy ESP32-höz.
