XH-M604 30A napelemes töltésvezérlő — a modul, amely meghosszabbítja akkumulátorod élettartamát off-grid rendszerekben
A teljesen lemerült akkumulátor több tízezer forintos kárt is okozhat. Egy automatikus vezérlés nélküli napelemes rendszerben ez bármikor megtörténhet: éjszaka, borús időben, vagy ha a fogyasztás meghaladja a termelést. Az XH-M604 töltésvezérlő pontosan ilyen helyzetekben avatkozik be: még időben leállítja a merítést, és amint a feszültség eléri a beállított értéket, újraindítja a töltést. 12V, 24V, 36V, 48V és 60V-os rendszerekkel is kompatibilis — egyetlen modul, amely szinte bármilyen konfigurációhoz ideális.
Megjegyzés: A küszöbfeszültségeket (start/stop) manuálisan kell beállítani az akkumulátor gyártójának specifikációi alapján. A gyári értékek csak tájékoztató jellegűek.
Miért válaszd ezt a modellt? (Főbb előnyök):
- 6V–60V feszültségtartomány — lefedi a 12V, 24V, 36V, 48V és 60V-os rendszereket, így nem kell minden konfigurációhoz külön vezérlőt vásárolnod.
- 30A névleges áramerősség — 12V-on akár 360W-os, 24V-on 720W-os napelemeket is kiszolgál, ami tökéletes nyaralókba vagy teljesen felszerelt lakóautókba.
- LCD kijelző 0.1V pontossággal — valós időben követheted az akkumulátor feszültségét, és olyan precizitással állíthatod be a határértékeket, amire az analóg voltmérők nem képesek.
- 6 akkumulátortípussal kompatibilis — Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH és ólomsavas (AGM/GEL) akkukhoz, külön adapterek nélkül.
- Ultra-kompakt méret (81×54×18 mm) — bármilyen DIY házba, vezérlőpanelbe vagy elosztódobozba beépíthető anélkül, hogy értékes helyet foglalna.
Részletek és teljesítmény
A PWM (impulzusszélesség-modulációs) technológia gyors impulzusokban szabályozza az energiaátvitelt, ezzel csökkentve a cellák hőterhelését és a közvetlen töltéshez képest jelentősen meghosszabbítva az akkumulátor élettartamát. Amikor a feszültség a START gombbal beállított érték alá esik, a vezérlő automatikusan megnyitja a napelemtől érkező áram útját; amikor eléri a STOP határértéket, megszakítja a töltést és folyamatos monitorozásra vált. Az eredmény: állandó túltöltés elleni védelem és mélykisülés elleni védelem, manuális beavatkozás nélkül.
| Paraméter | Érték / Részlet |
|---|---|
| Modell | XH-M604 |
| Bemeneti feszültség | 6V – 60V DC |
| Névleges áramerősség | 30A |
| Töltési mód | PWM (Pulse Width Modulation) |
| Kompatibilis feszültségek | 12V / 24V / 36V / 48V / 60V |
| Kijelző | Digitális LCD, 0.1V pontosság |
| Max. napelem teljesítmény (12V) | 360W |
| Max. napelem teljesítmény (24V) | 720W |
| Kompatibilis akkumulátorok | Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH, ólomsavas (AGM, GEL) |
| Méretek | 81 × 54 × 18 mm |
| Alkalmazás | Napelemes rendszerek, szélgenerátorok, lakóautók, off-grid, DIY projektek |
Programozási és használati útmutató
- Tartsd nyomva a START gombot 3 másodpercig, majd állítsd be azt a feszültséget, amelynél a vezérlő elindítja az akkumulátor töltését.
- Tartsd nyomva a STOP gombot 3 másodpercig, majd állítsd be azt a feszültséget, amelynél a töltés automatikusan leáll.
- A gyári értékek visszaállításához tartsd nyomva mindkét gombot egyszerre, amíg a kijelzőn meg nem jelenik a „888” felirat.

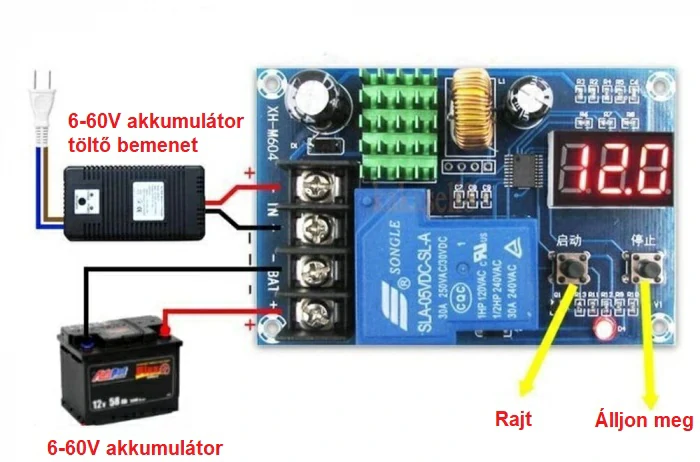

- Először az akkumulátort csatlakoztasd a sorkapcsokhoz, majd a napelemet, végül a fogyasztókat (izzók, inverter, szivattyú stb.).
- Szigorúan ügyelj a polaritásra (+/-), és kerüld a modul nedvességnek vagy közvetlen hőforrásnak való kitételét.
A csomag tartalma
- 1 x XH-M604 napelemes töltésvezérlő beépített LCD kijelzővel
Gyakran Ismételt Kérdések
Használható az XH-M604 vezérlő LiFePO4 akkumulátorokkal?
Igen, a modul kompatibilis a LiFePO4 (lítium-vasfoszfát) akkumulátorokkal, de a start és stop feszültséget manuálisan kell beállítanod az akkumulátor gyártójának ajánlása szerint (12V-os LiFePO4 akkumulátor esetén ez általában 13.8V-14.4V).
Mekkora napelem teljesítményt támogat?
A 30A-es névleges áramerősség mellett a vezérlő 12V-os rendszerben 360W-ig, 24V-os rendszerben pedig 720W-ig támogatja a napelemeket. Magasabb feszültségeknél (48V, 60V) a támogatott teljesítmény arányosan nő.
Szélgenerátorokkal is működik?

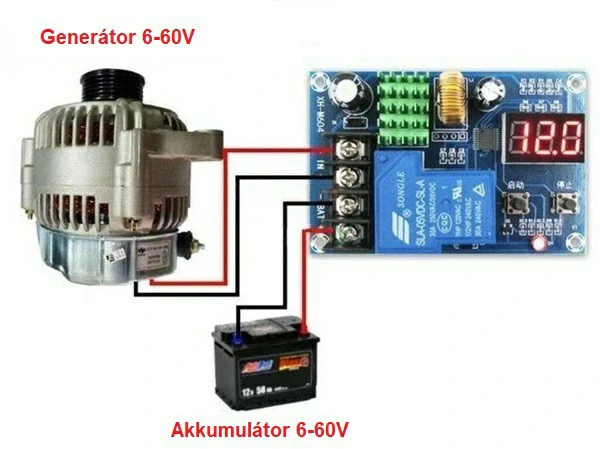

Igen, a vezérlő kis teljesítményű szélgenerátorokkal is használható, amennyiben a generátor kimeneti feszültsége a 6V-60V DC tartományba esik, és biztosított a megfelelő egyenirányítás.
Hogyan védi az akkumulátort a mélykisüléstől?
A vezérlő folyamatosan figyeli az akkumulátor feszültségét, és a beállított minimumküszöb elérésekor automatikusan lekapcsolja a fogyasztókat, megelőzve ezzel a cellák visszafordíthatatlan károsodását.
Csatlakoztathatok közvetlenül invertert a modul kimenetére?
Igen, de győződj meg róla, hogy az inverter teljesítménye nem haladja meg a vezérlő 30A-es kapacitását, és használj megfelelő keresztmetszetű kábeleket a csatlakozások túlmelegedésének elkerülése érdekében.
