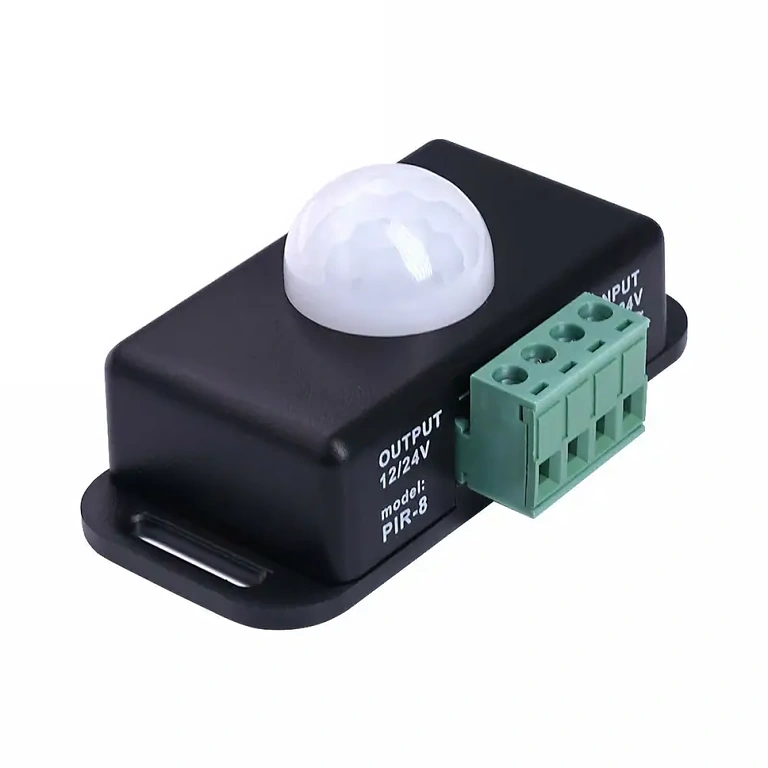

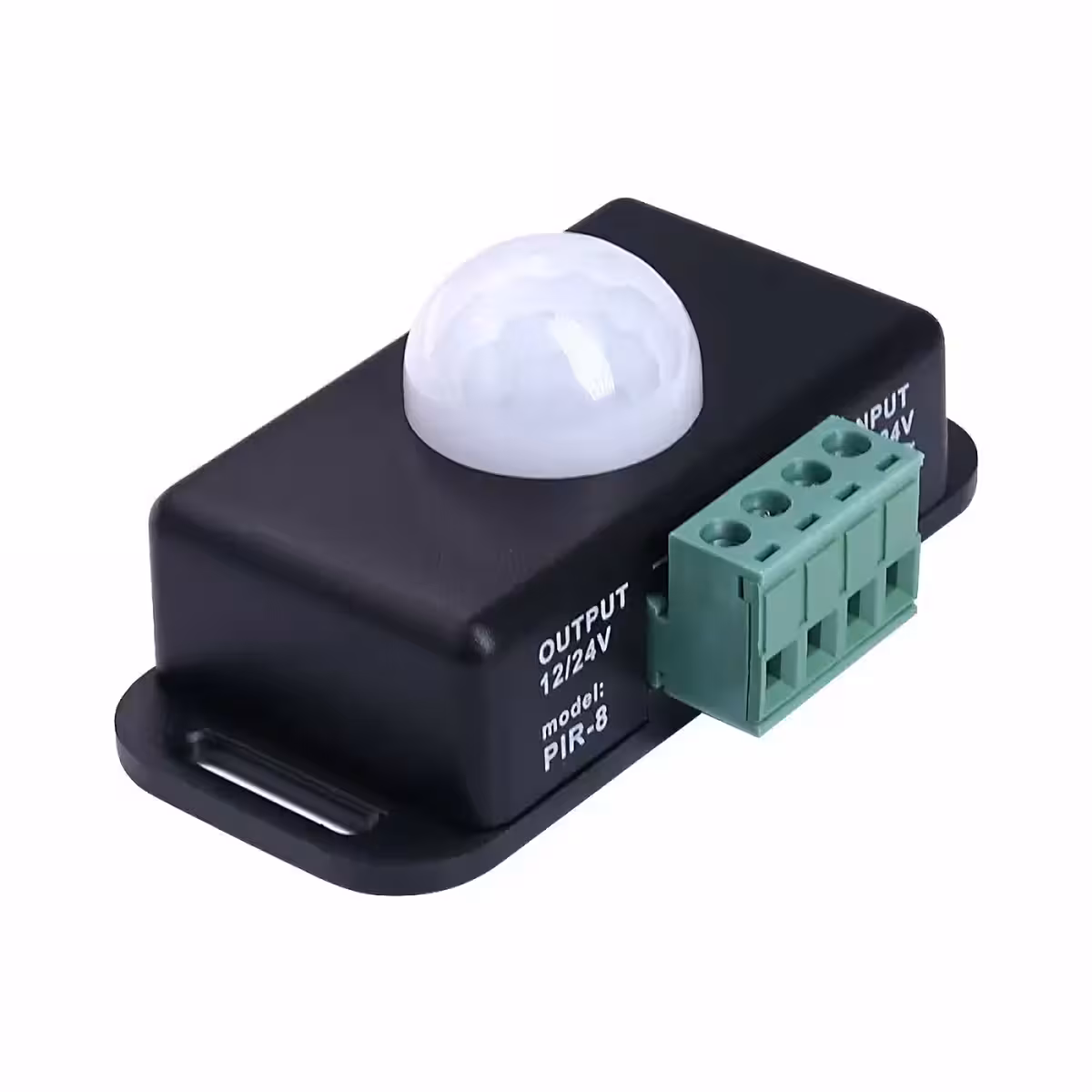

12V–24V DC PIR mozgásérzékelő – Kapcsolja fel a világítást automatikusan, érintés nélkül

Feleslegesen ég a villany a garázsban, a folyosón vagy a raktárban? Ez a 12V–24V-os PIR érzékelő egyszerű megoldást kínál bonyolult kábelezés vagy az elektromos hálózat átalakítása nélkül. Érzékeli a mozgást, felkapcsolja a világítást, majd az általad beállított idő letelte után automatikusan lekapcsolja azt. Egyszerű, megbízható és energiatakarékos.

Megjegyzés: Az érzékelő kizárólag 12V és 24V közötti egyenfeszültséggel (DC) működik. 230V-os hálózati feszültséggel, külső átalakító nélkül nem kompatibilis.

Miért válaszd ezt a modellt? (Főbb előnyök):

12V és 24V DC kompatibilitás — közvetlenül integrálható a meglévő rendszerekbe, nincs szükség külön adapterekre vagy transzformátorokra
6A maximális áramerősség — 12V-on akár 72W, 24V-on pedig 144W teljesítményt is kezel, ami bőségesen elegendő LED szalagokhoz vagy kompakt lámpatestekhez
Állítható időzítés 1–10 perc között — a házon található potenciométerrel könnyedén beállíthatod a kívánt időtartamot, alkalmazás vagy távirányító nélkül
≥ 5 méteres érzékelési távolság — hatékonyan lefedi a folyosókat, garázsbejárókat vagy közepes méretű helyiségeket holttér nélkül
-20°C és +60°C közötti működési tartomány — ipari körülmények között és hideg környezetben is megbízhatóan üzemel

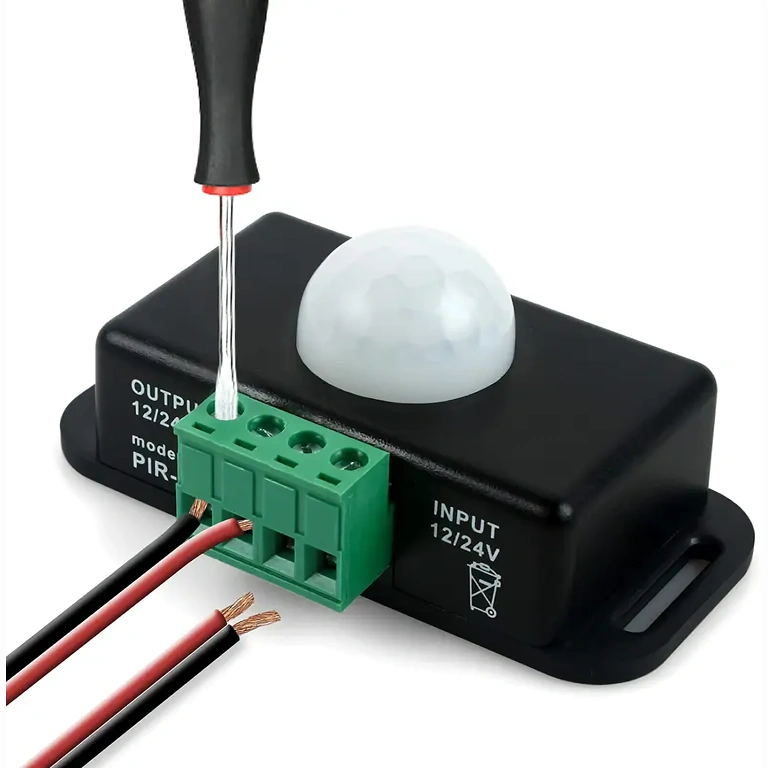

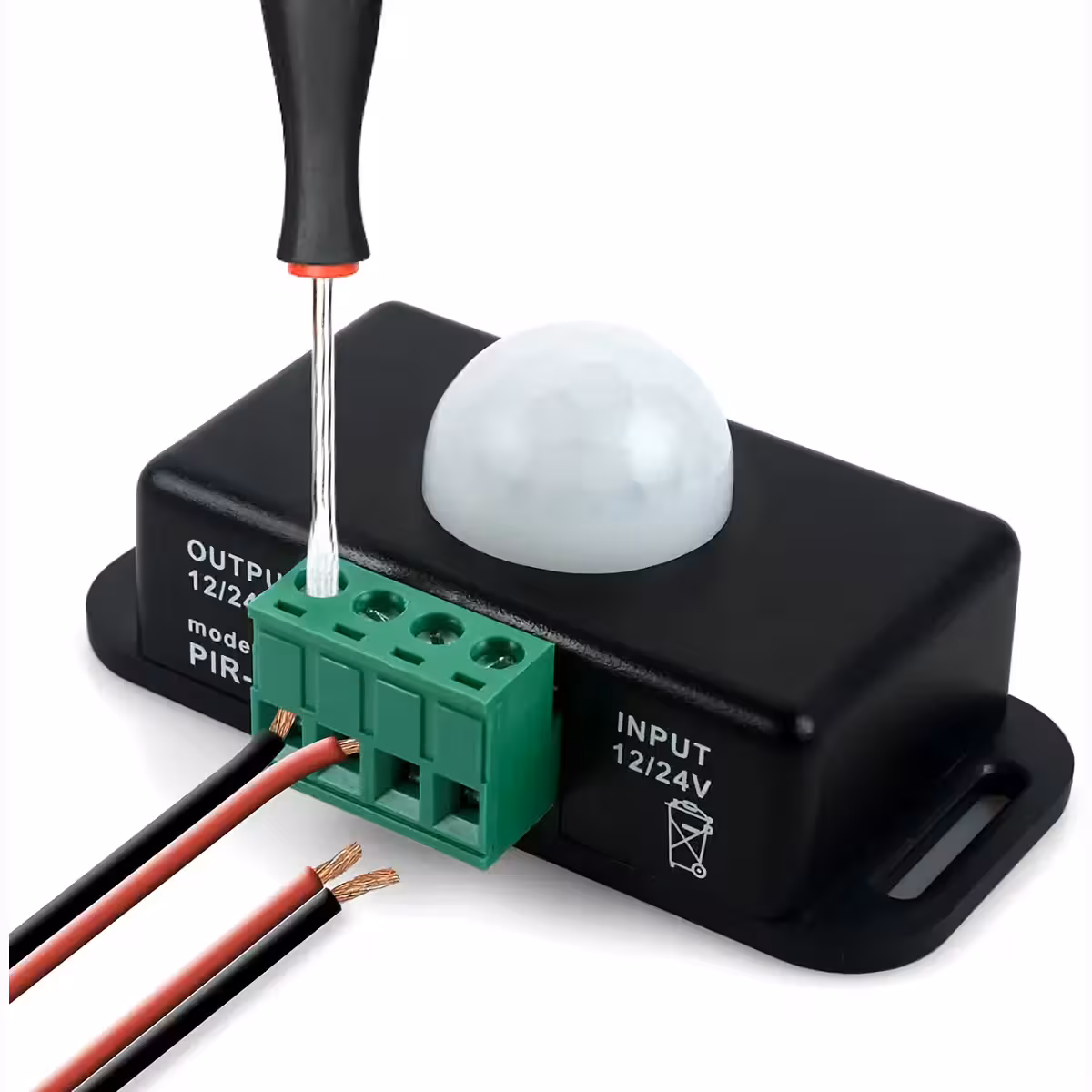

4 csatlakozós, közvetlen bekötés — 2 bemeneti és 2 kimeneti pont; nem igényel programozást, az egyenáramú bekötéshez nem szükséges szakember

Részletek és teljesítmény

A passzív infravörös (PIR) technológia a testhőmérséklet változását érzékeli — nem bocsát ki jelet, nem zavarja a többi eszközt, és csak a feldolgozás pillanatában fogyaszt energiát. Ez azt jelenti, hogy valóban az emberi mozgásra reagál, nem pedig a légáramlatokra vagy fényforrásokra.

A minimum 5 méteres érzékelési távolság ideálissá teszi hosszú folyosókhoz, garázsbejáratokhoz vagy tárolóhelyiségekhez. A kompakt, 76 x 45 x 35 mm-es méretnek köszönhetően könnyedén elhelyezhető elosztódobozokban vagy kisebb kapcsolószekrényekben is.

Paraméter	Érték / Részlet
Érzékelő típusa	PIR – Passzív infravörös
Működési feszültség	12V – 24V DC
Maximális áramerősség	6A
Érzékelési távolság	≥ 5 méter
Időzítés (késleltetés)	1 – 10 perc, állítható
Működési hőmérséklet	-20°C és +60°C között
Méretek	76 x 45 x 35 mm

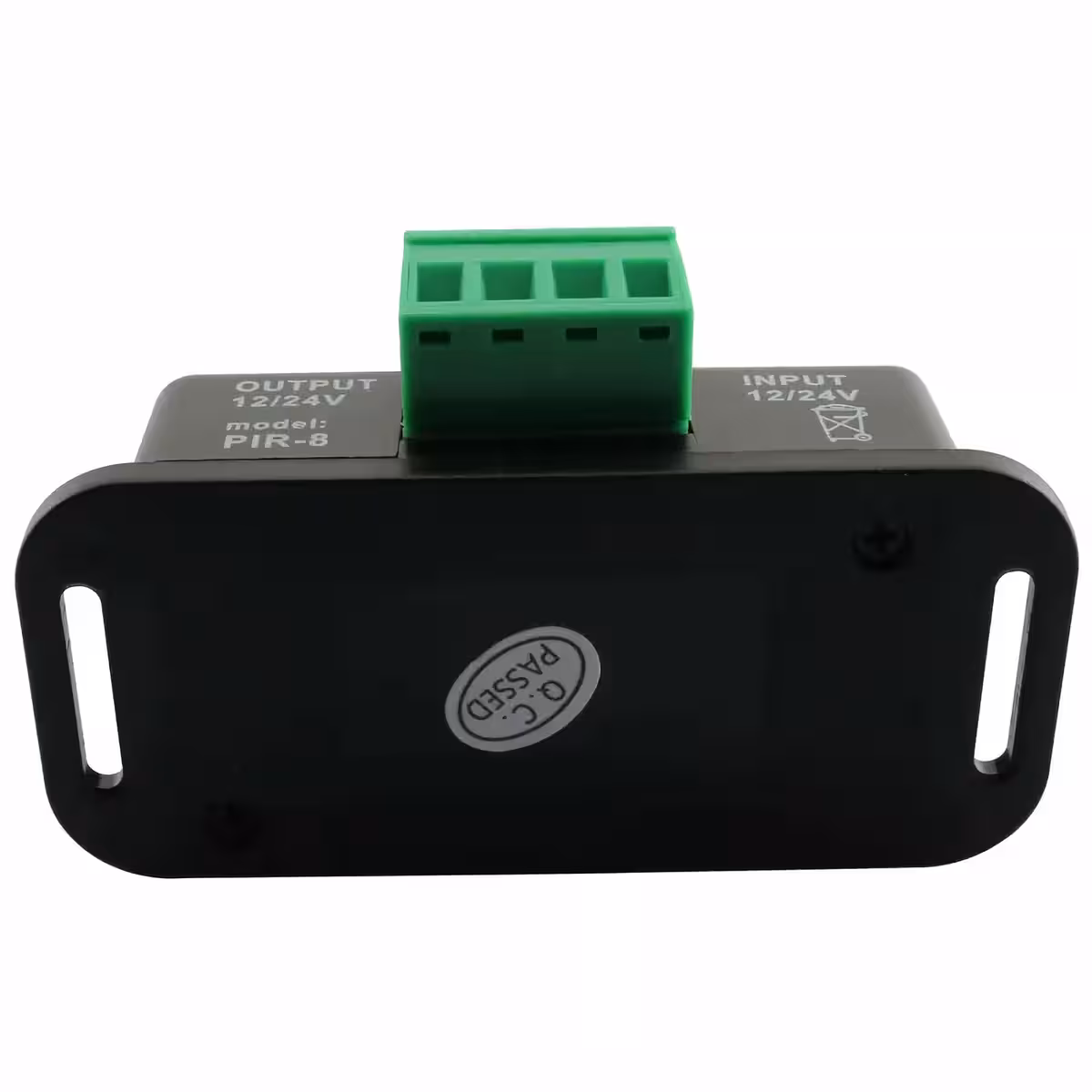

Csatlakozók száma	4 (2 bemenet, 2 kimenet)
Áram típusa	DC (egyenáram)

Programozási és használati útmutató

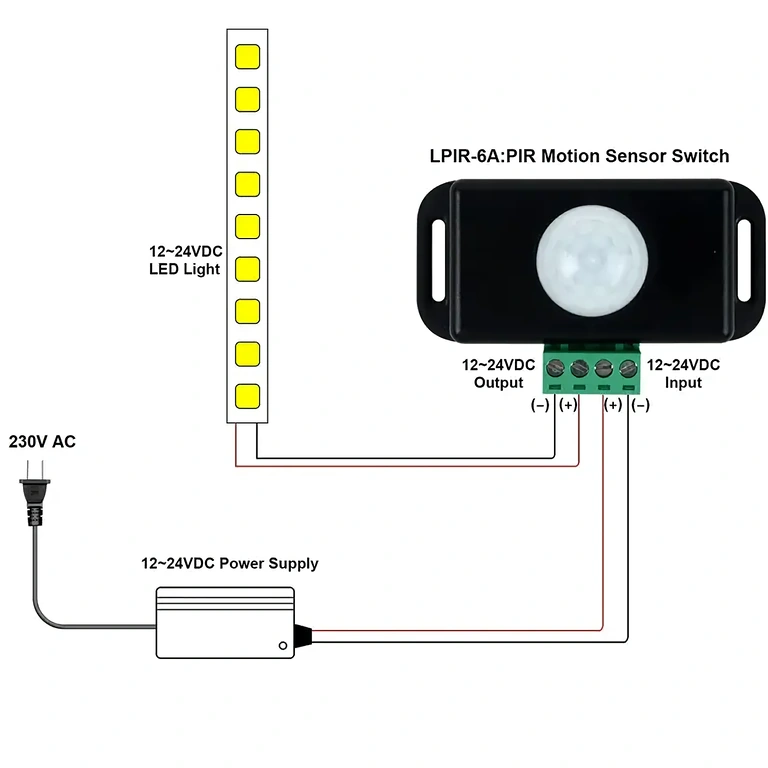

Csatlakoztasd a bemeneti terminálokat a 12V-os vagy 24V-os DC tápegységhez — ügyelj a házon jelölt polaritásra.

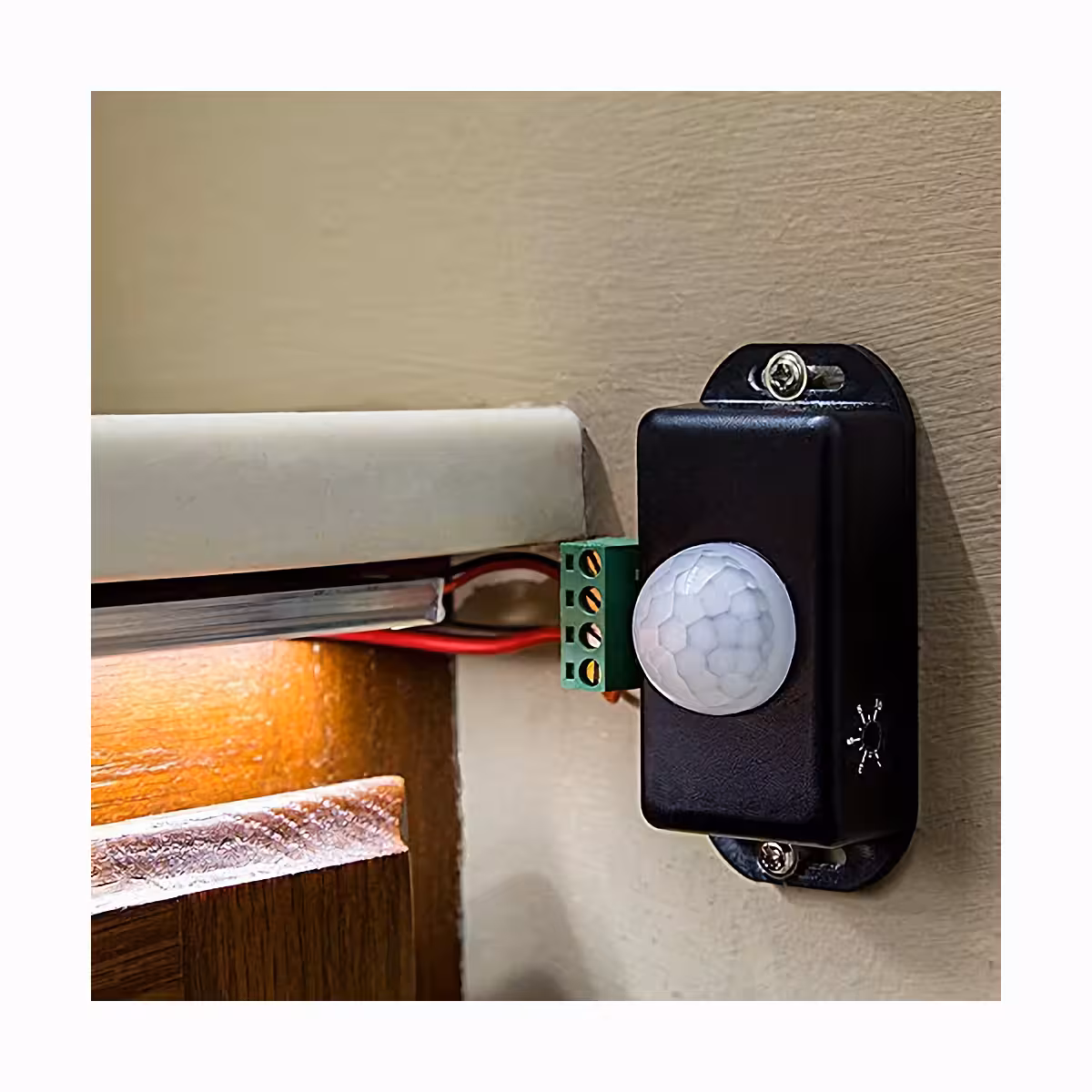

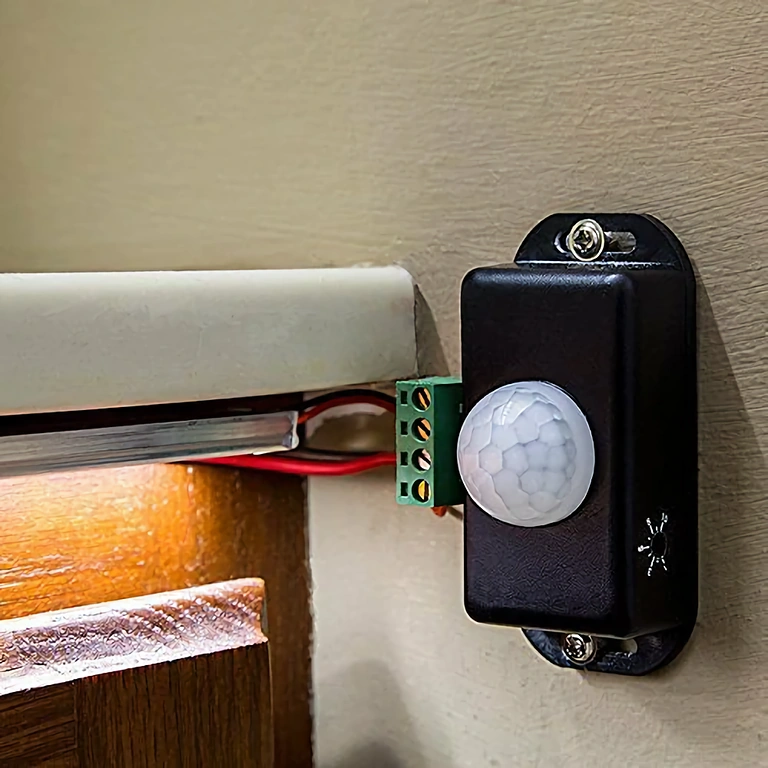

Csatlakoztasd a kimeneti terminálokat a vezérelni kívánt eszközhöz: LED szalaghoz, spotlámpához vagy egyéb fényforráshoz.

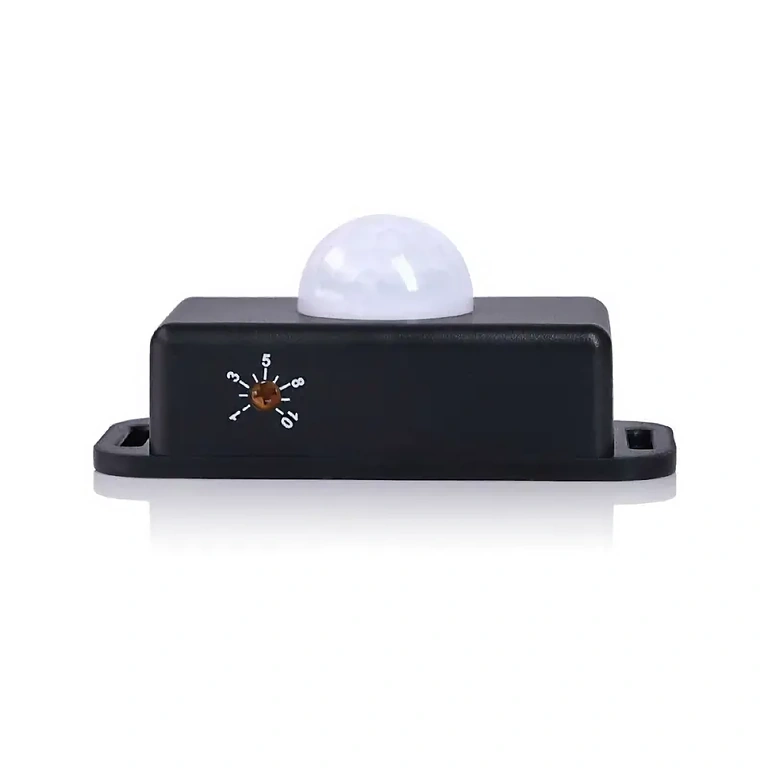

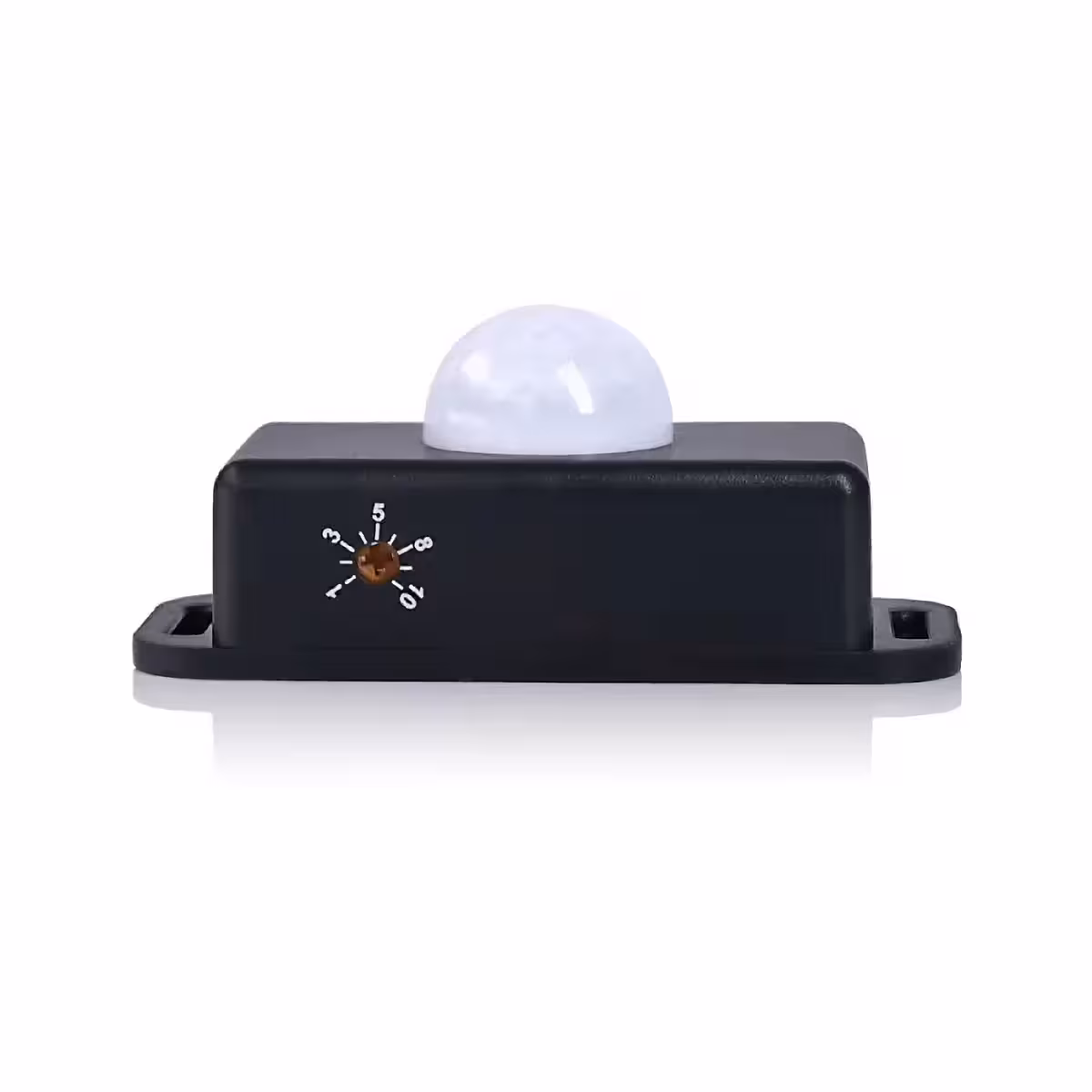

Használd a házon található időzítő potenciométert a kikapcsolási késleltetés beállításához (1–10 perc). Az óramutató járásával megegyező irányba tekerve növelheted az időtartamot.
Állítsd be a PIR érzékelőt úgy, hogy az érzékelési zóna teljesen lefedje a megfigyelni kívánt területet — a mozgás irányára merőlegesen a leghatékonyabb.
Teszteld a működést a zónán való áthaladással — a kimenetnek azonnal kapcsolnia kell az első mozgás észlelésekor.

A csomag tartalma

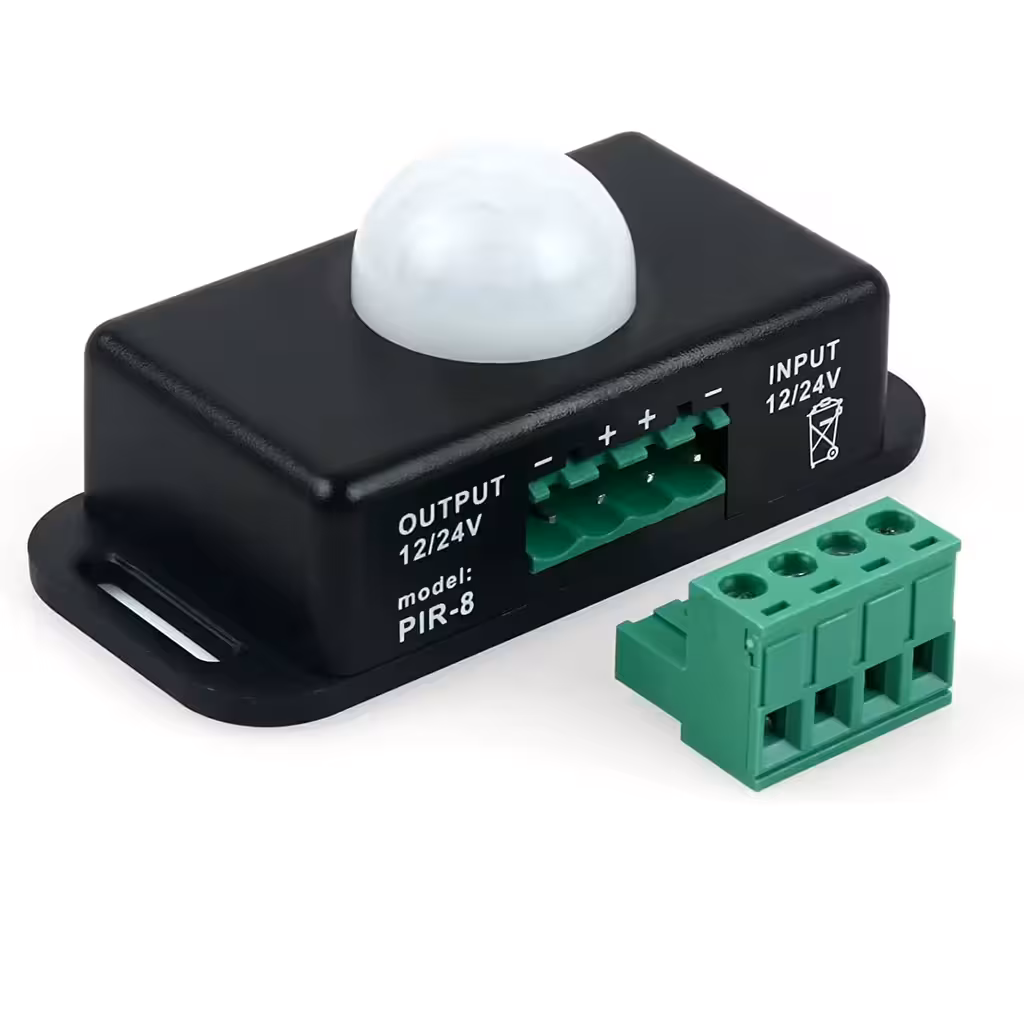

1x PIR-8 12V–24V DC / 6A mozgásérzékelő
1x Bekötési rajz (a házon vagy a dokumentációban)

Gyakran ismételt kérdések

Használható 230V AC hálózaton?

Nem. Kizárólag 12V és 24V közötti egyenfeszültséggel (DC) működik. 230V-os alkalmazásokhoz dedikált verzióra vagy megfelelő feszültségátalakítóra van szükség.

Mekkora terhelést köthetek a kimenetre?

A maximális megengedett áramerősség 6A. Ez 12V DC esetén maximum 72W, 24V DC esetén pedig 144W teljesítményt jelent. Ne lépd túl ezt az értéket a túlmelegedés vagy a készülék károsodásának elkerülése érdekében.

Működik nappal, erős fényben is?

Igen. A PIR technológia nem a látható fénytől függ, hanem a testhőmérsékletet érzékeli, így a környezeti fényviszonyoktól függetlenül működik. Nem rendelkezik alkonykapcsoló (LDR) funkcióval, ezért nappal is bekapcsolja a világítást.

Felszerelhető kültéren?

Hőmérsékletileg -20°C és +60°C között használható, de a készülékház nem rendelkezik IP védettséggel. Kültéren csak fedett helyen vagy nedvességtől védett dobozban helyezd el.

Hogyan állíthatom be az időzítést?

A házon egy forgatható potenciométer található. Az óramutató járásával megegyezően növelheted az időt (max. 10 perc), ellentétes irányba pedig csökkentheted (min. 1 perc). Nincs szükség speciális szerszámra.
