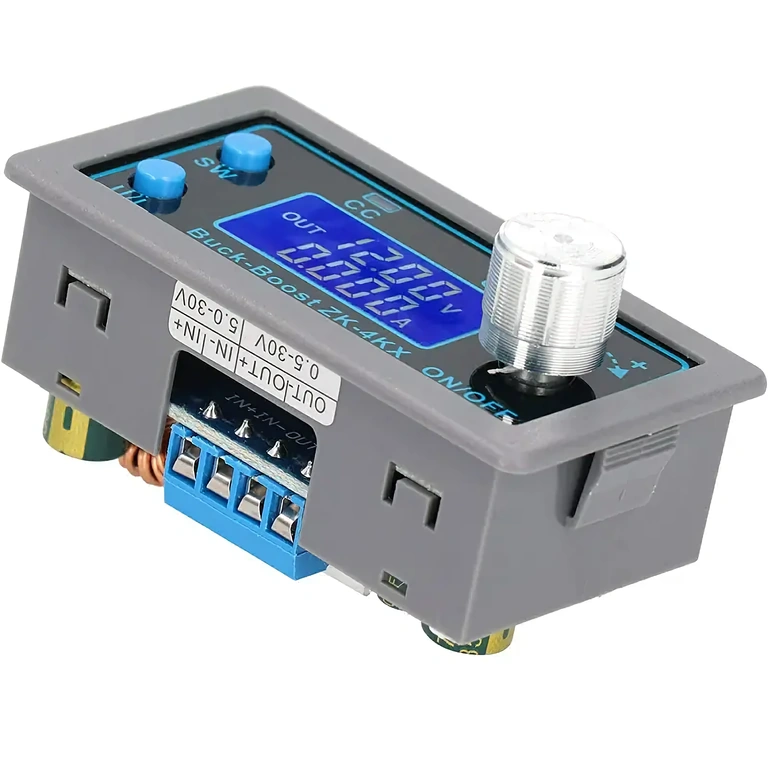

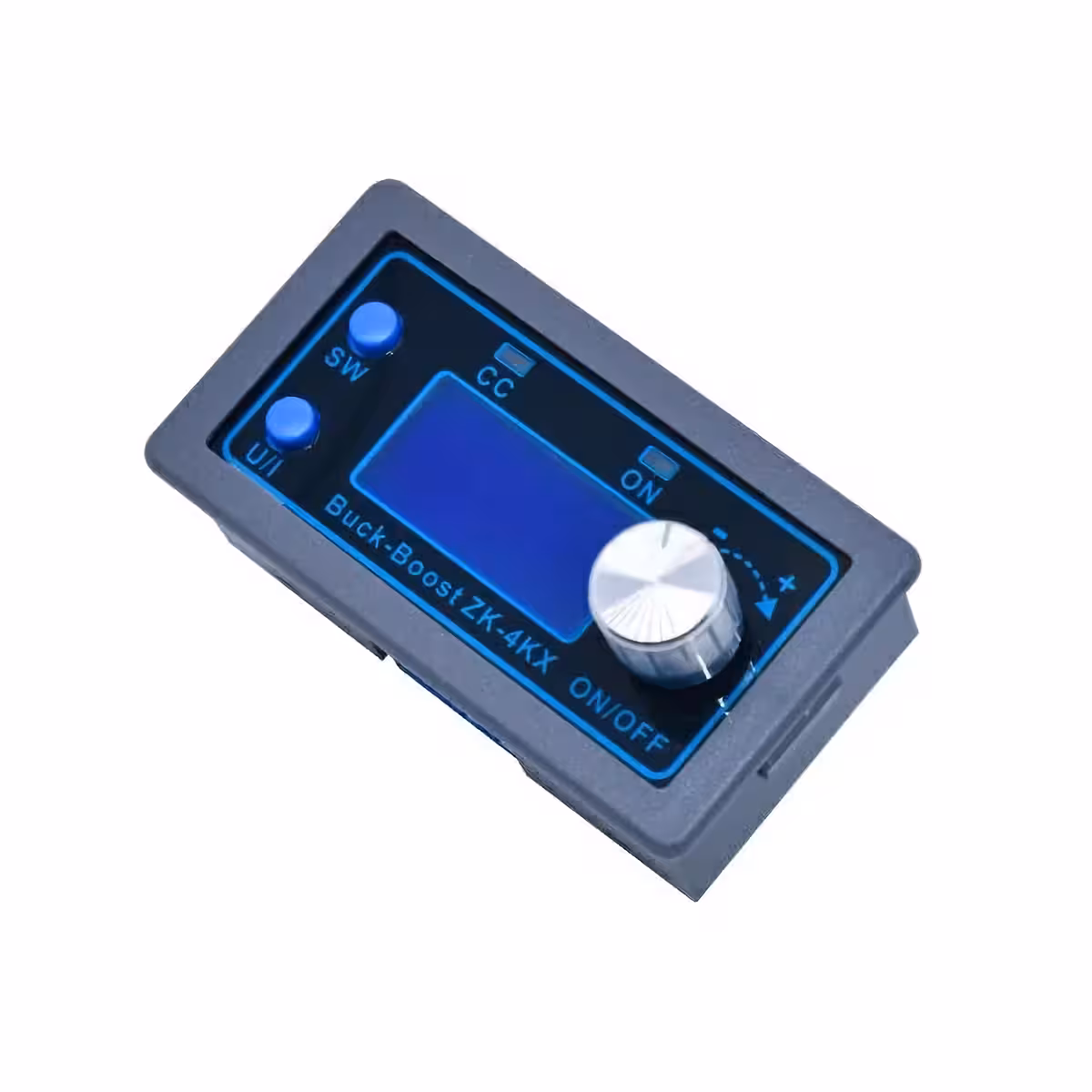

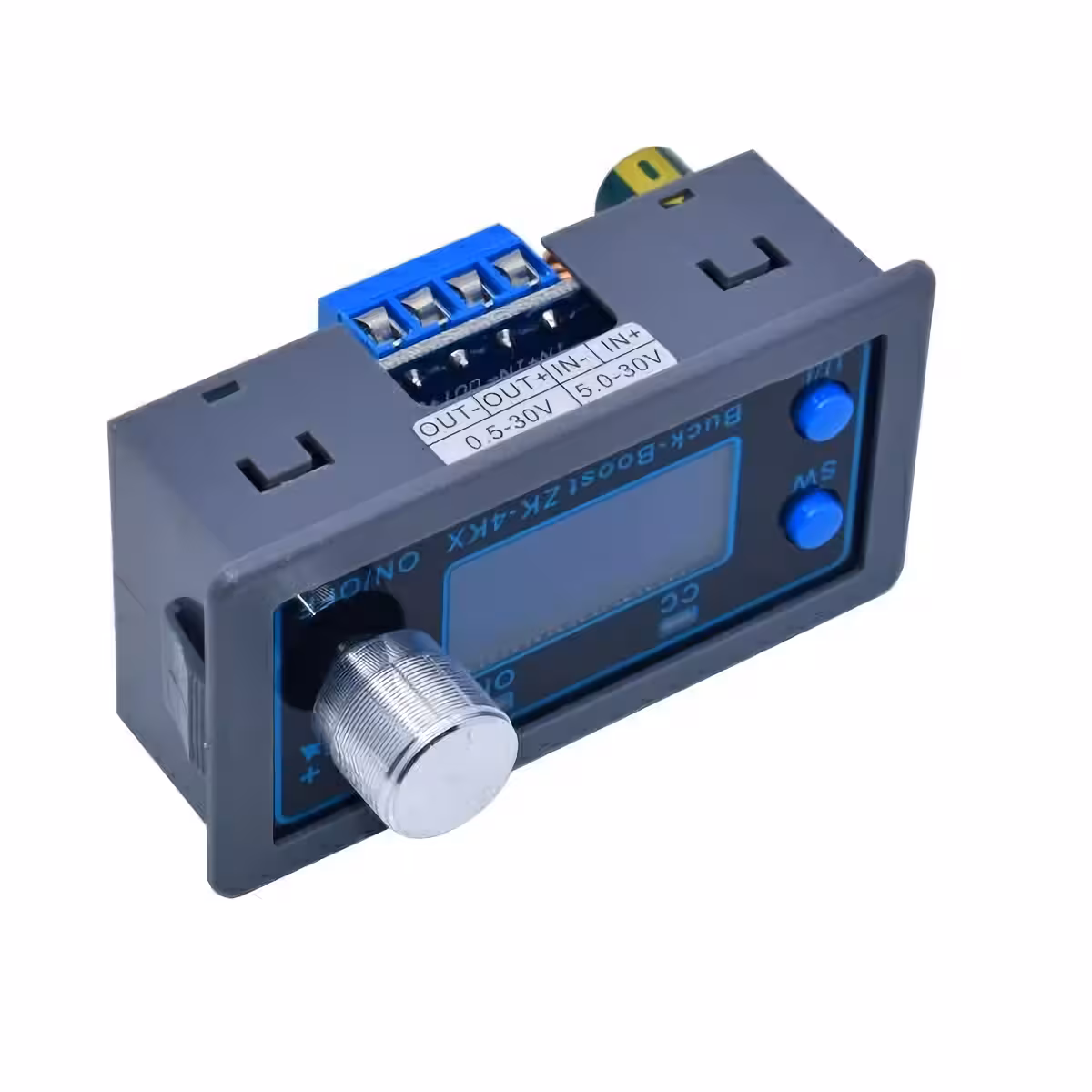

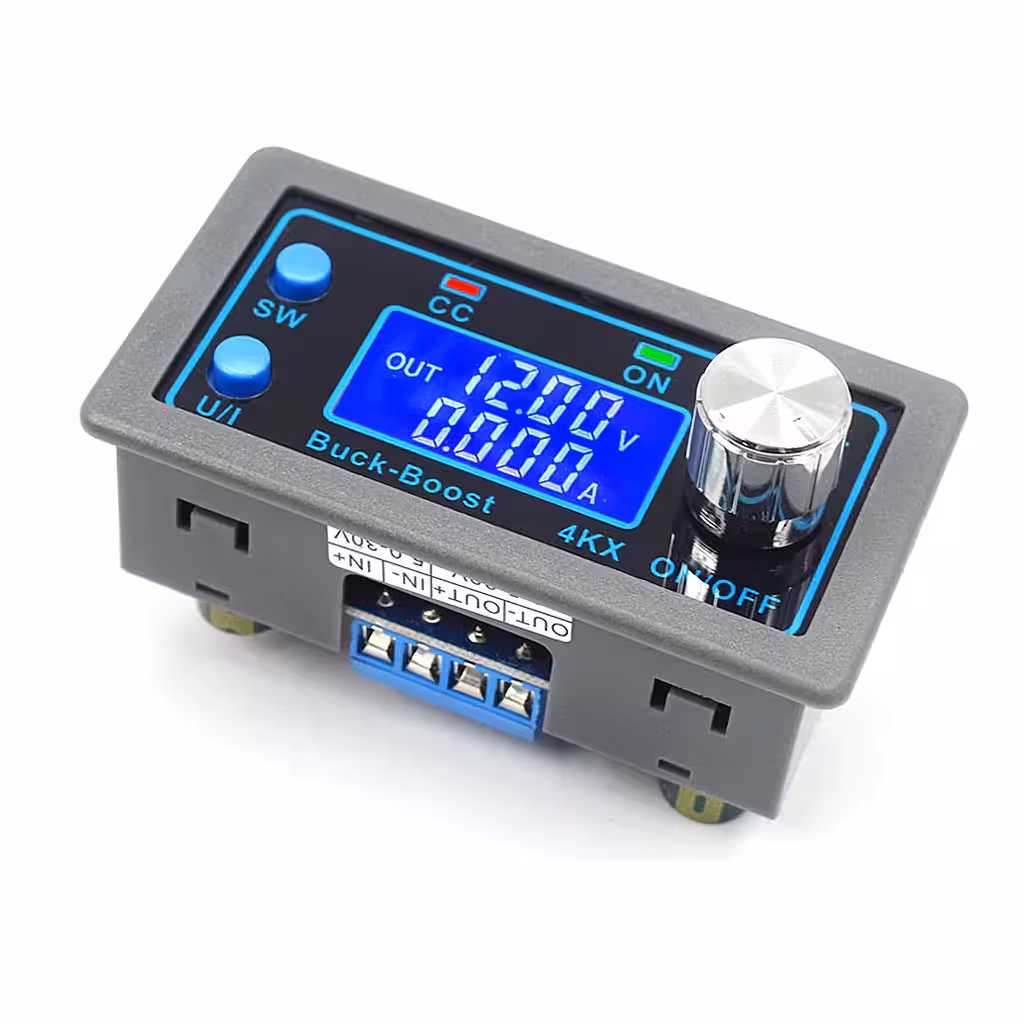

DC-DC 30V 4A Step Up/Down labor tápegység – a feszültség és az áramerősség teljes körű szabályozása egyetlen kompakt modulban
Épp egy projekten dolgozol, és a tesztelés különböző fázisaiban más-más feszültségre van szükséged? Esetleg változó áramigényű áramköröket szeretnél táplálni anélkül, hogy folyton tápegységet kellene cserélned? Ez a DC-DC buck-boost konverter bármilyen feszültséget képes előállítani 0,5V és 30V között, stabil 3A-es áramerősség mellett – mindezt egy mindössze 79 mm-es modulból.
Megjegyzés: A stabil egyenáram 3A-ig garantált. A 4A-es terhelés eléréséhez kiegészítő aktív hűtés (külső ventilátor) szükséges. Ventilátor nélküli maximális teljesítménye 35W, míg aktív hűtéssel akár az 50W is elérhető.
Miért válaszd ezt a modellt? (Legfőbb előnyök):
- Step Up és Step Down egyetlen modulban — kiegészítő modulok nélkül növelheted vagy csökkentheted a bemeneti feszültséget, így egyetlen tápegységgel lefedhetsz minden forgatókönyvet 0,5V és 30V között.
- 0,01V és 0,001A felbontású kijelző — hajszálpontosan, nem csak megközelítőleg láthatod a leadott feszültséget és áramerősséget; emellett valós időben követheted a teljesítményt (W), a kapacitást (Ah) és az üzemidőt (h) is.
- 7 aktív védelem egyidejűleg — alulfeszültség, túlfeszültség, túláram, túlteljesítmény, túlkapacitás, időtúllépés és túlmelegedés elleni védelem; a kimenet automatikusan lekapcsol, mielőtt bármilyen károsodás történne.
- ~88%-os hatásfok — kevesebb a hőveszteség, így a modul hosszabb ideig marad hűvös; 35W-os terhelésig ventilátor nélkül is stabilan működik normál körülmények között.
- Közvetlen kalibrálás a menüből — ha a multimétered mást mutat, mint a kijelző, külső eszközök nélkül, közvetlenül korrigálhatod a feszültség- és áramértékeket.
- Kompatibilis Arduino, Raspberry Pi és bármilyen 3,3V–5V-os áramkörrel — csatlakoztatás előtt beállíthatod a feszültséget, így nem kockáztatod az alkatrészek leégését.
Részletek és teljesítmény
A modul bemeneti feszültségtartománya 5V és 30V DC közötti, de a maximális teljesítmény eléréséhez legalább 8V-os bemenet szükséges. 5V-os táplálás esetén a rendelkezésre álló teljesítmény körülbelül 15W-ra korlátozódik. A buck-boost topológia lehetővé teszi a zavartalan működést függetlenül attól, hogy a kívánt kimeneti feszültség alacsonyabb vagy magasabb a bemenetinél – ez óriási előny az egyszerű buck (feszültségcsökkentő) vagy boost (feszültségnövelő) konverterekkel szemben. Az alulfeszültség elleni védelem (LUP) alapértelmezett küszöbértéke 4,8V: ha a tápforrás feszültsége ez alá esik, a kimenet automatikusan lekapcsol, megelőzve az esetleges meghibásodásokat.
| Paraméter | Érték / Részletek |
|---|---|
| Bemeneti feszültség | 5,0 – 30 V DC |
| Kimeneti feszültség | 0,5 – 30 V DC, precízen állítható |
| Kimeneti áramerősség | 3A stabil folyamatos; akár 4A aktív hűtéssel |
| Kimeneti teljesítmény | 35W (passzív hűtéssel) / akár 50W (külső ventilátorral) |
| Feszültségkijelző felbontása | 0,01 V |
| Áramkijelző felbontása | 0,001 A |
| Konverziós hatásfok | ~88% |
| Beépített védelmek | Alulfeszültség (LUP), túlfeszültség (OUP), túláram (OCP), túlteljesítmény (OPP), túlkapacitás (OAP), időtúllépés (OHP), túlmelegedés (OTP) |
| Konverter típusa | DC-DC Step Up / Step Down (Buck-Boost) |

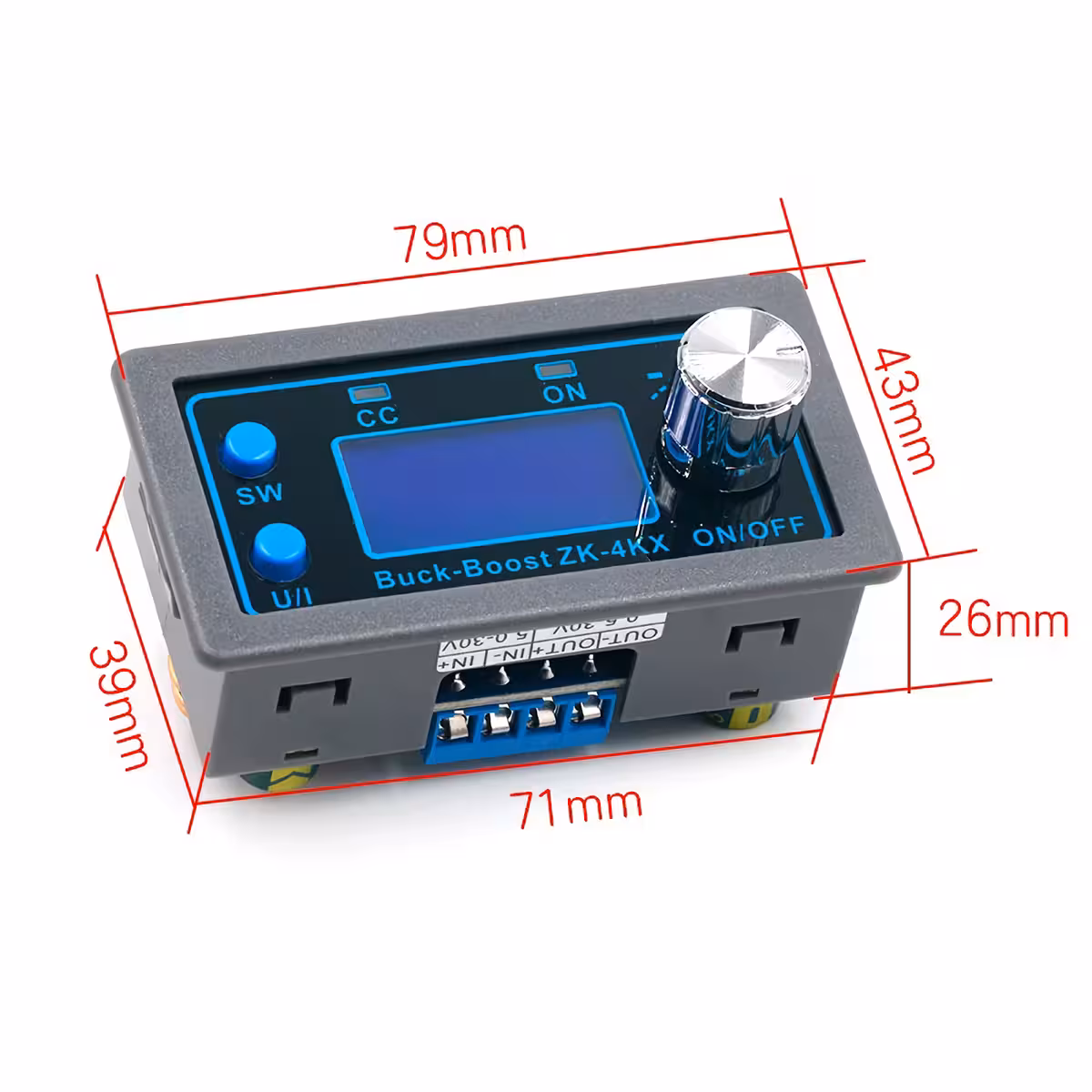

| Méretek | 79 × 43 × 26 mm |
Programozási és használati útmutató

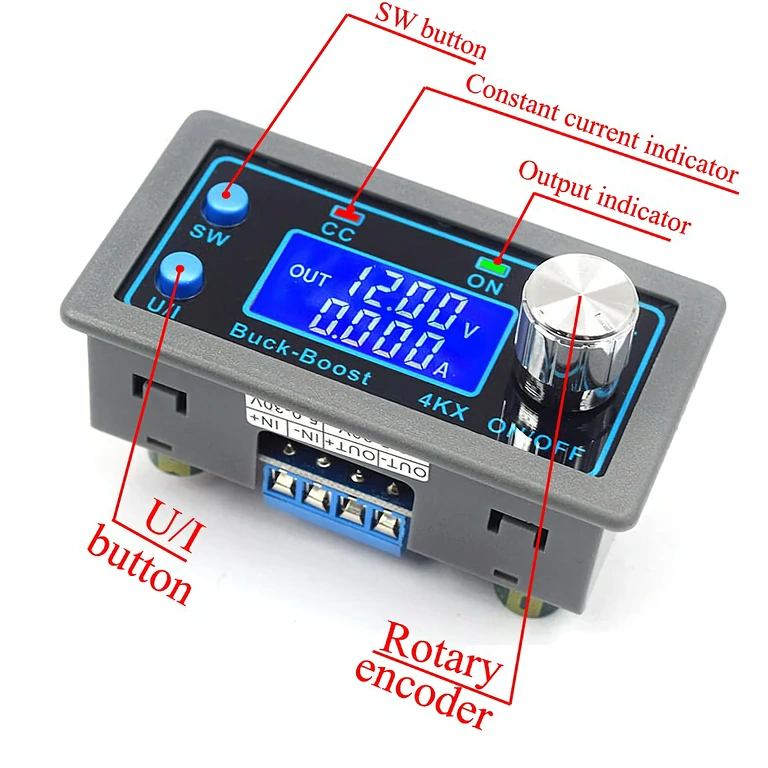

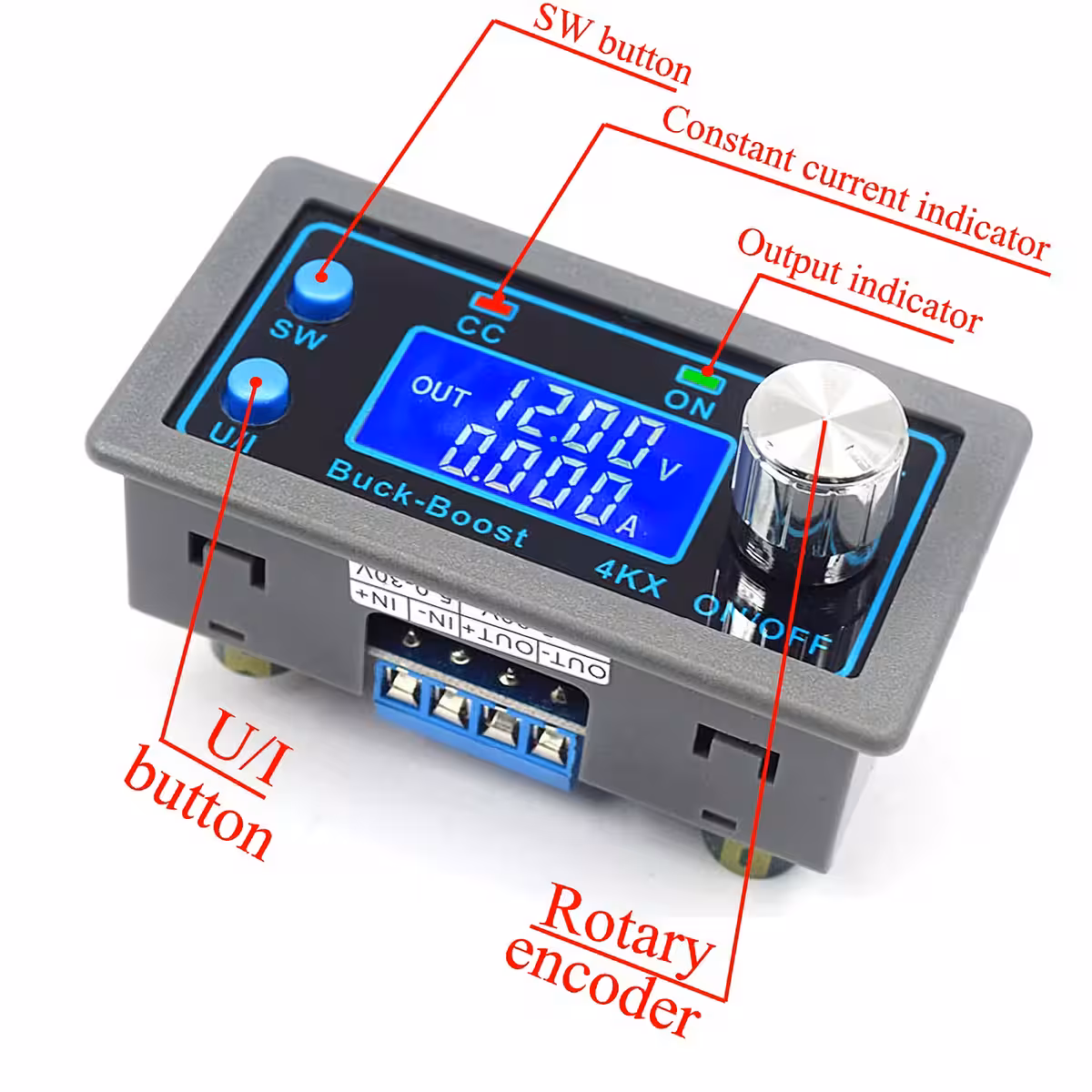

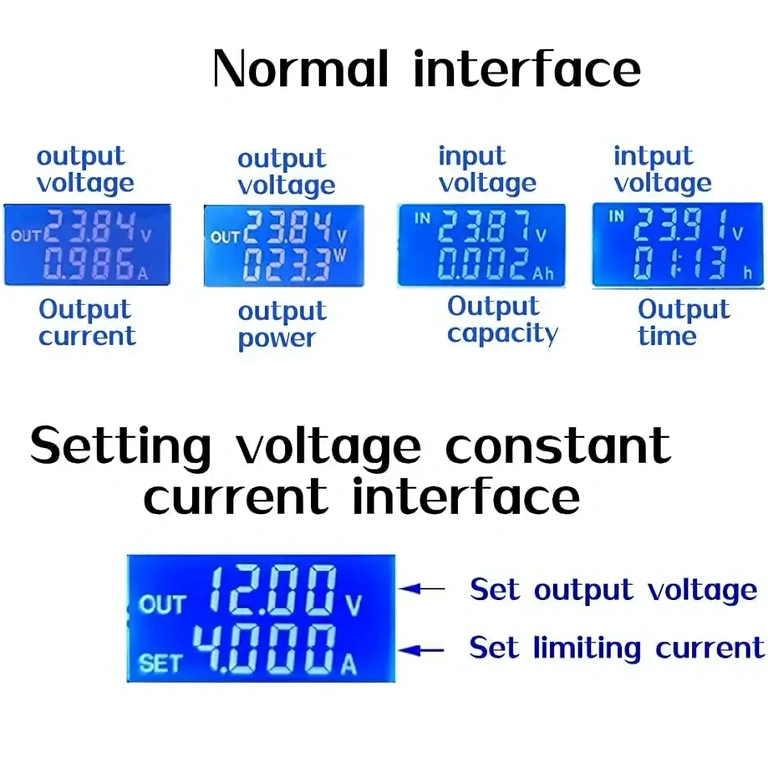

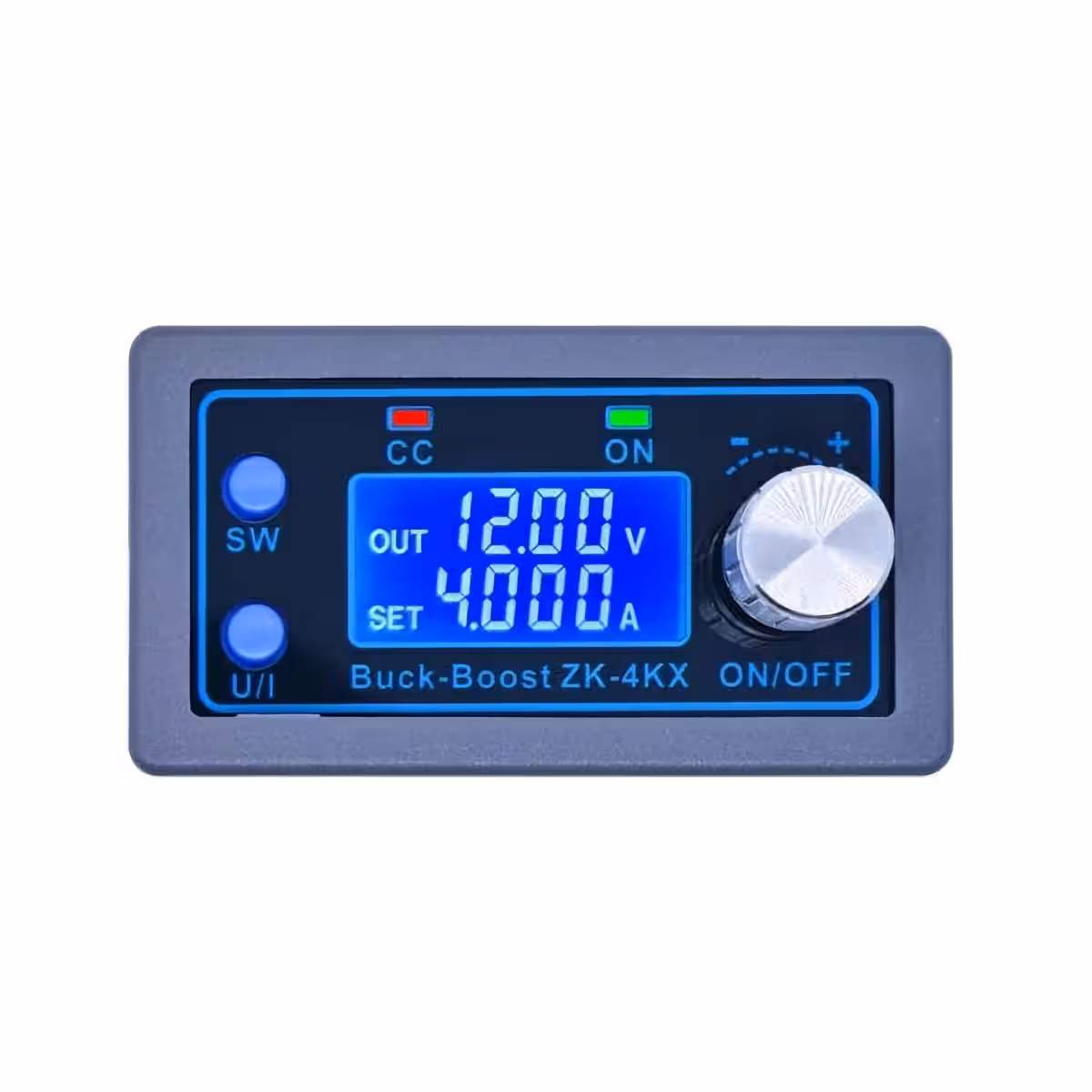

- Kijelzési paraméterek váltása: Normál üzemmódban nyomd meg az SW gombot a feszültség (V), áramerősség (A), teljesítmény (W), kapacitás (Ah) és idő (h) megjelenítése közötti váltáshoz. Az SW gomb hosszan tartó megnyomásával a bemeneti (IN) és a kimeneti (OUT) feszültség kijelzése között válthatsz.

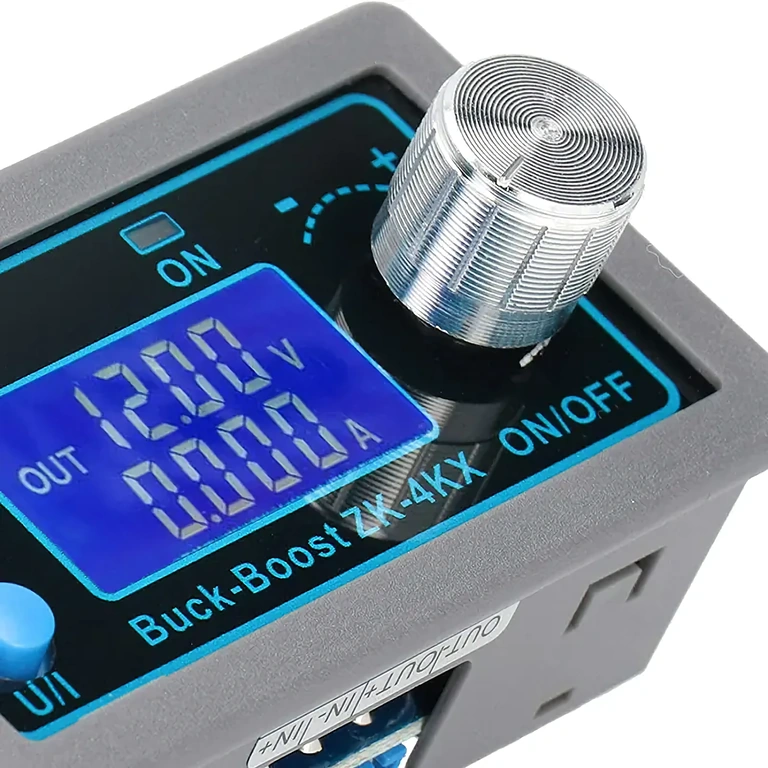

- Kimeneti feszültség beállítása: Nyomd meg az U/I gombot a feszültségbeállítási menübe lépéshez. Az aktív számjegy villogni kezd. A forgójeladó (encoder) tekerésével módosíthatod az értéket. A jeladó rövid megnyomásával válthatsz a számjegyek között. A menüből való kilépéshez nyomd meg kétszer az U/I gombot, vagy várj 10 másodpercet.
- Maximális állandó áram beállítása: Normál üzemmódban nyomd meg az U/I gombot a maximálisan megengedett kimeneti áram beállításához. Az értéket a forgójeladóval állíthatod be a feszültséghez hasonló módon.
- Alapértelmezett BE/KI (ON/OFF) állapot konfigurálása: Nyomd meg hosszan az U/I gombot annak kiválasztásához, hogy a modul kimenete a tápfeszültség ráadásakor alapértelmezés szerint bekapcsolt (OPEN ON) vagy kikapcsolt (OPEN OFF) állapotban legyen.
- Védelmek és határértékek beállítása: Az U/I gomb hosszú megnyomásával léphetsz be a védelmi menübe. Az SW gombbal válaszd ki a kívánt védelmet: LUP, OUP, OCP, OPP, OAP, OHP, OTP. Itt beállíthatod a küszöbértékeket, és egyenként engedélyezheted vagy tilthatod le a védelmeket.
- Feszültség és áram kalibrálása: Nyomd meg az U/I gombot a kalibrációs felület (CAL) eléréséhez. A maximális pontosság érdekében egy referencia multiméterhez viszonyítva kalibrálhatod a bemeneti feszültséget, a kimeneti feszültséget és az áramerősséget.
A csomag tartalma
- 1 × DC-DC Step Up/Down konverter modul 30V 4A
Gyakori kérdések
Használhatom ezt a modult állítható tápegységként Arduinohoz vagy Raspberry Pi-hez?
Igen. A modul stabil feszültséget biztosít 0,5V és 30V között, beleértve a 3,3V-ot és az 5V-ot is. Állítsd be a megfelelő feszültséget az eszköz csatlakoztatása előtt, így elkerülheted a véletlen túlfeszültségből eredő károkat.
Kötelező a hűtőventilátor használata?
Normál használat esetén nem. 35W és 3A alatt a passzív hűtés is elegendő. Ha 4A-es terheléssel vagy hosszú ideig nagy teljesítményen dolgozol, mindenképp szerelj fel egy külső ventilátort – ellenkező esetben az OTP (túlmelegedés elleni) védelem automatikusan lekapcsolja a kimenetet.
Step-Up (feszültségnövelő) üzemmódban is működik, nem csak Step-Down (feszültségcsökkentő) módban?
Igen. A buck-boost topológia lehetővé teszi, hogy a kimeneti feszültséget a bemenetihez képest növelje vagy csökkentse. Például egy 12V-os tápforrásból 5V-ot és 24V-ot is előállíthatsz – anélkül, hogy modult kellene cserélned.
Mi történik, ha a bemeneti feszültség 4,8V alá esik?
A LUP védelem automatikusan lekapcsolja a kimenetet. Az alapértelmezett küszöbérték 4,8V, de ezt a menüből a saját tápegységedhez igazítva módosíthatod.
Kalibrálhatom a modult, ha a kijelzőn lévő érték nem egyezik a multiméteremmel?
Igen. A menü CAL funkciója lehetővé teszi a bemeneti feszültség, a kimeneti feszültség és az áramerősség kijelzett értékeinek korrigálását, saját multiméteredet használva referenciaként.
