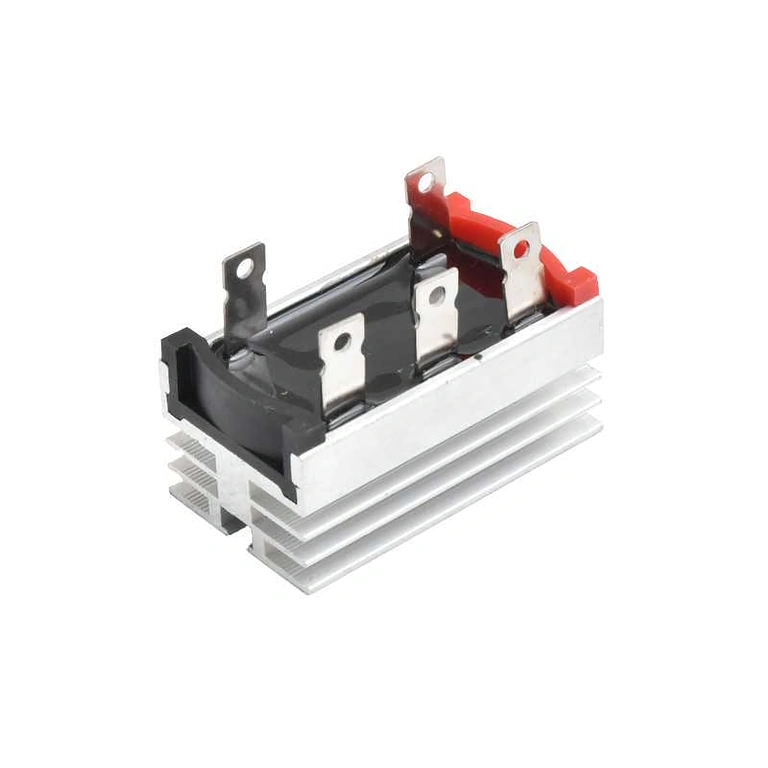

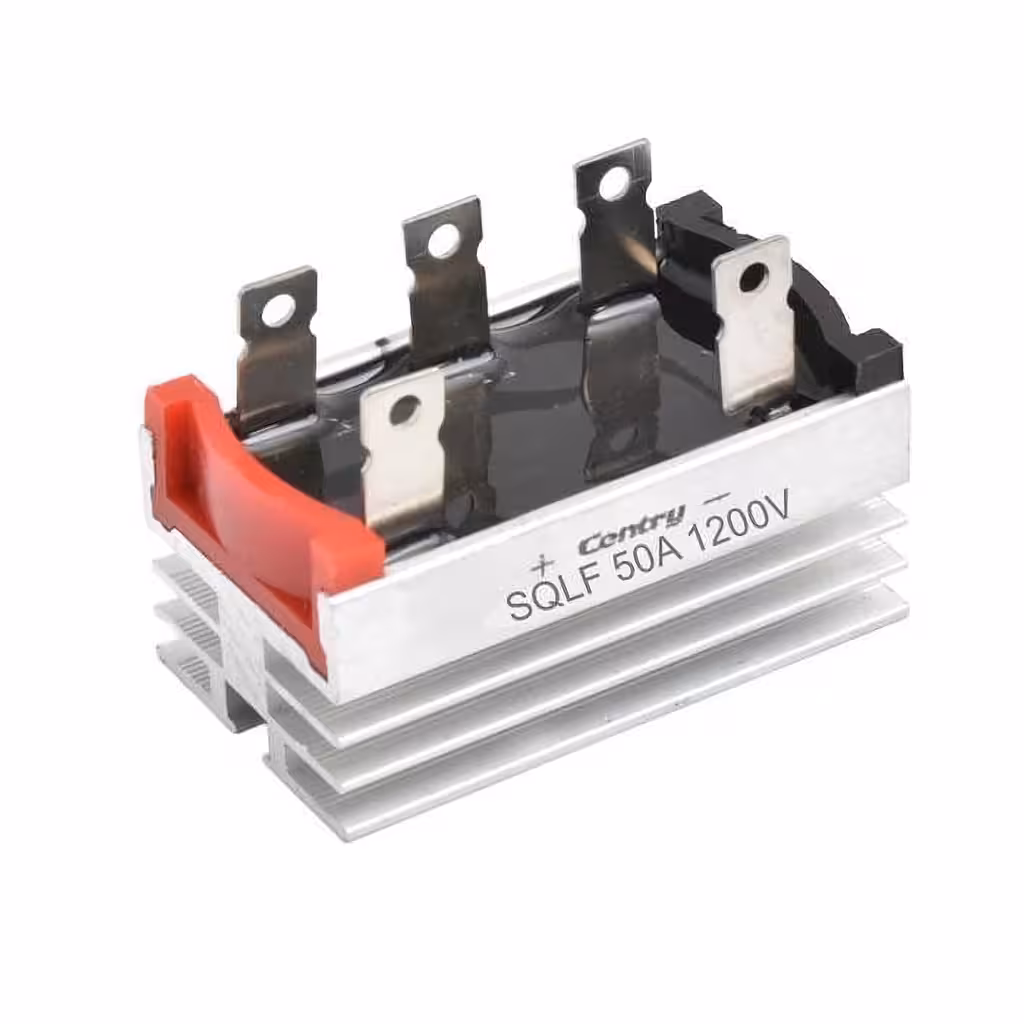

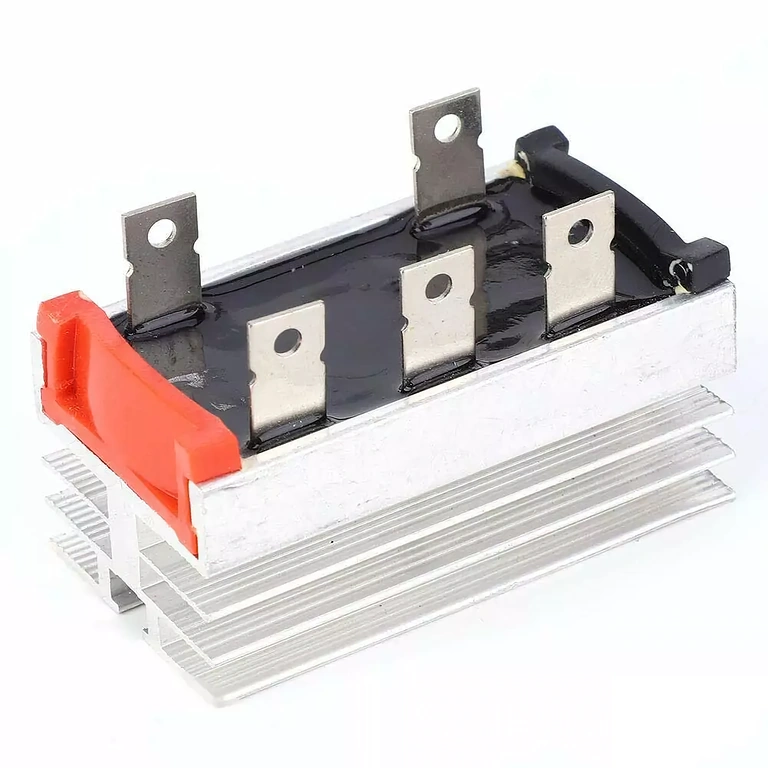

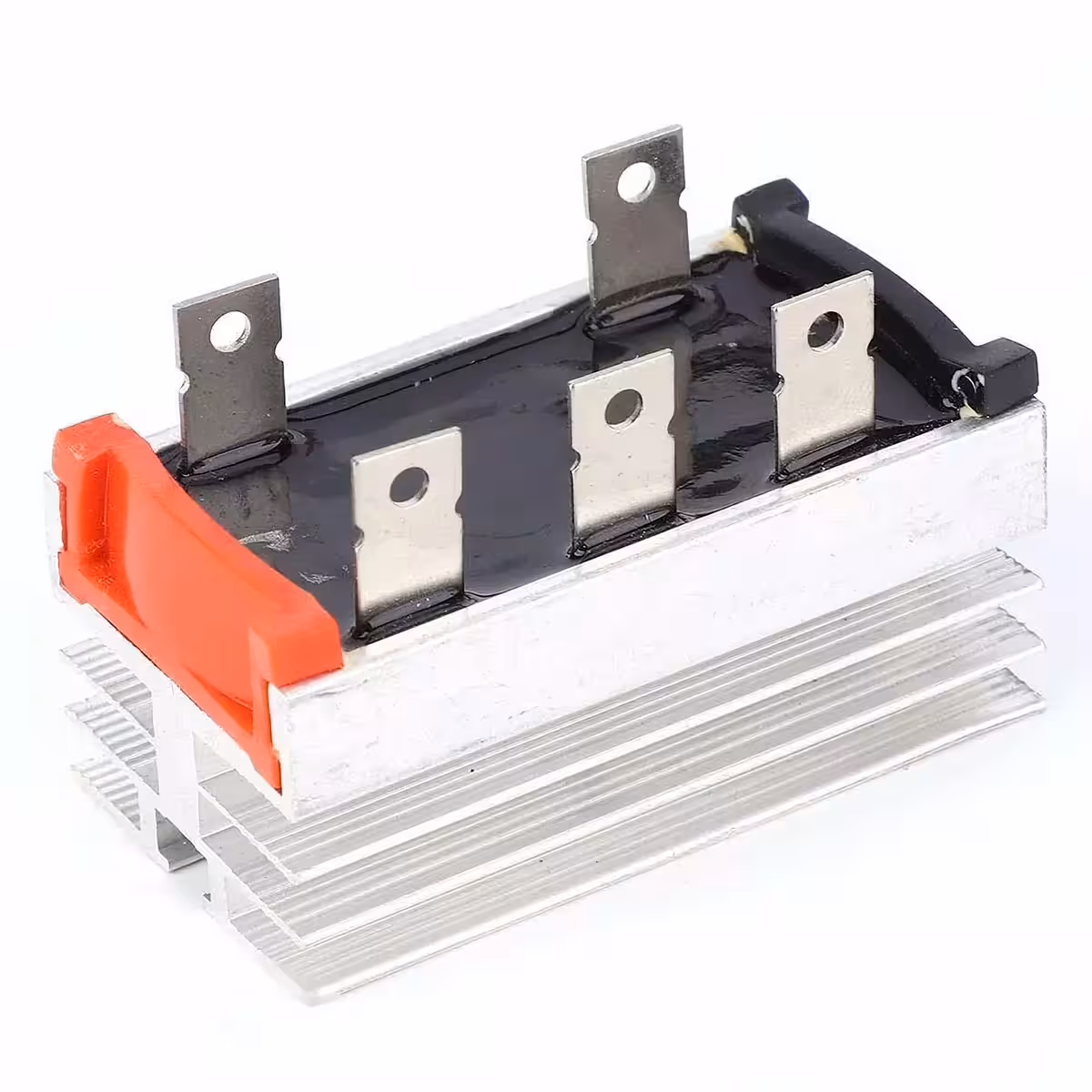

Háromfázisú egyenirányító híd 50A 1200V – stabil DC feszültség, minimális hullámosság, ipari alkalmazásokra tervezve

Amikor invertert, frekvenciaváltót (VFD) vagy akkumulátortöltő rendszert táplál, a legkevésbé egy instabil, nagy hullámosságú DC feszültségre van szüksége. Ez az 50A / 1200V-os háromfázisú egyenirányító híd pontosan ezt a problémát oldja meg: a három AC fázis teljes körű egyenirányításával tiszta és kiszámítható DC kimenetet biztosít. Kompakt, robusztus és könnyen beépíthető.

Megjegyzés: Az 50A-es határérték közelében történő folyamatos üzemeltetés esetén külső hűtőborda használata vagy kényszerített légáramlás biztosítása javasolt.

Miért válassza ezt a modellt? (Főbb előnyök):

50A / 1200V — valós biztonsági tartalék — közepes teljesítményű ipari alkalmazásokhoz ideális, a komponens határértéke alatti üzemeltetés pedig hosszabb élettartamot garantál

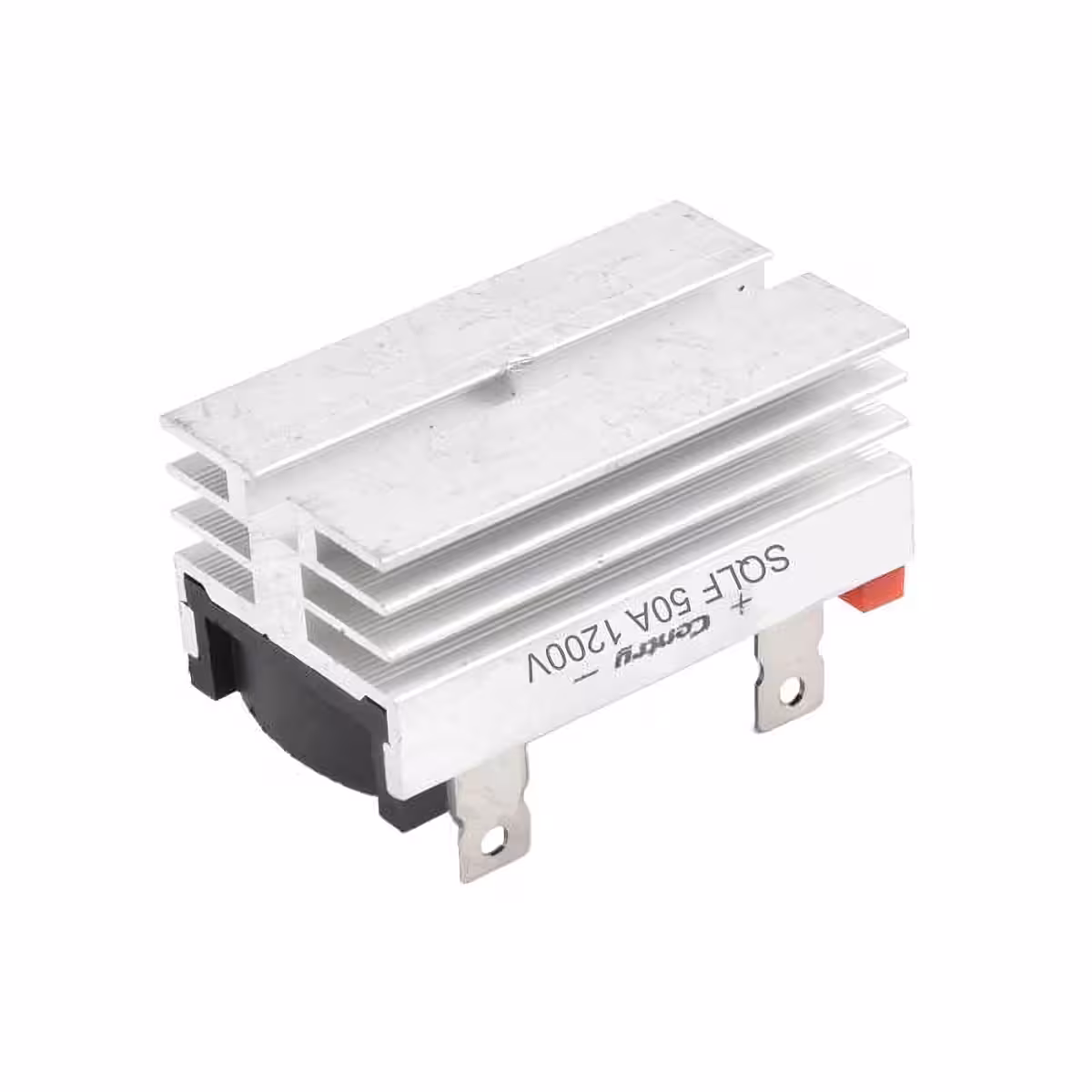

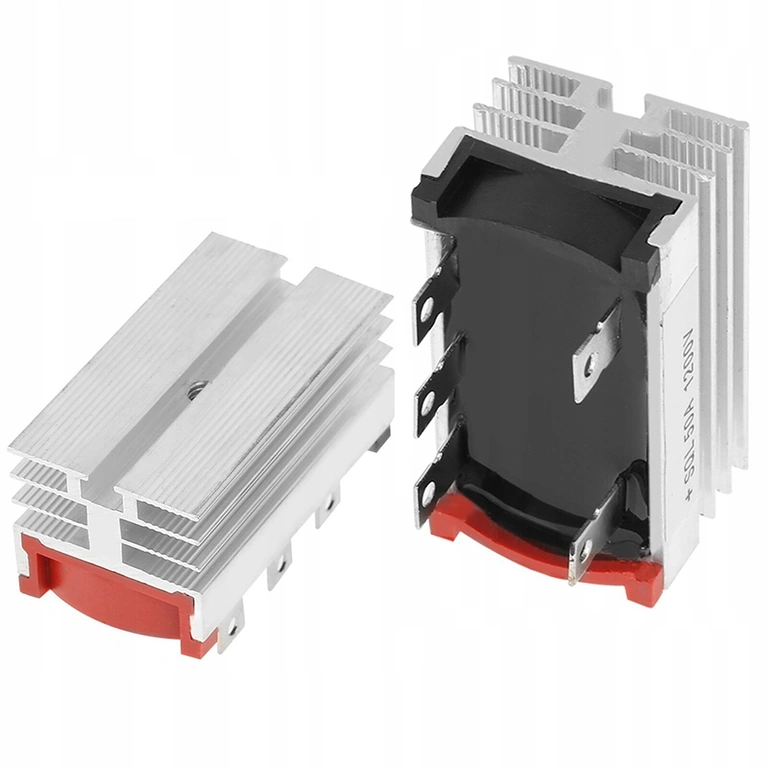

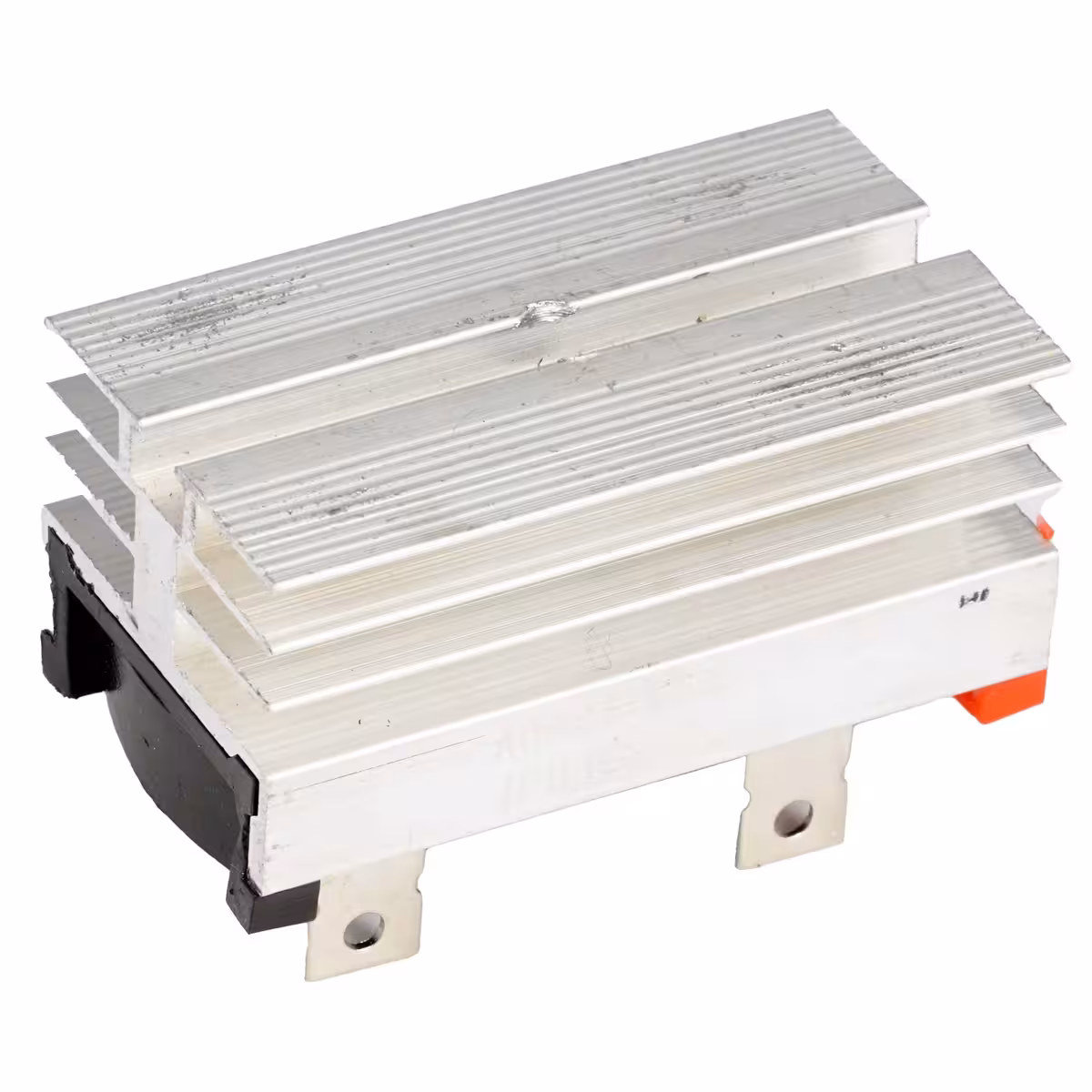

Alumínium ház kettős funkcióval — mechanikai védelem és beépített passzív hűtőborda; további alkatrészek nélkül csökkenti a diódák üzemi hőmérsékletét
Jelentősen kisebb hullámosság az egyfázisú hidakhoz képest — a 6 diódás kapcsolás egyszerre egyenirányítja mind a 3 fázist, így a kimeneti DC feszültség sokkal egyenletesebb
Gyors szerelhetőség — a 6 mm-es furat lehetővé teszi a közvetlen rögzítést hűtőbordára vagy vezérlőpanelre, külön adapterek nélkül
Bizonyított sokoldalúság — használható háromfázisú inverterekben, ipari tápegységekben, frekvenciaváltókban, hegesztőberendezésekben és energiatárolós napelemes rendszerekben

Részletek és teljesítmény

A klasszikus 6 diódás hídkapcsolás az AC hálózat mindhárom fázisát teljes mértékben egyenirányítja, így minimális hullámosságú DC feszültséget biztosít, amely közvetlenül használható LC- vagy kapacitív szűrők bemeneti fokozataként. Egy szabványos 400V-os háromfázisú hálózat esetén (vonalfeszültség) a szűrés előtti kimeneti DC feszültség körülbelül 540V DC.

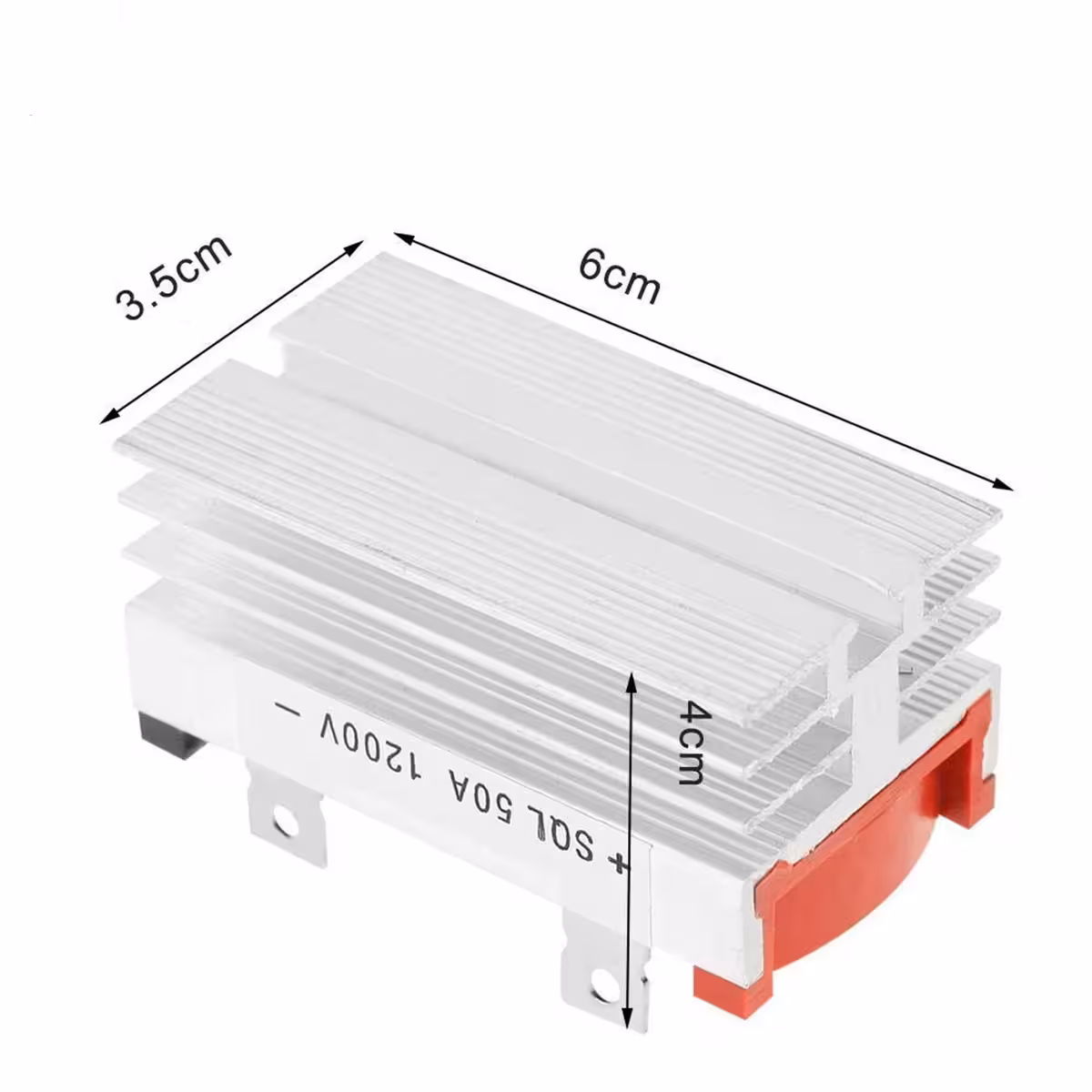

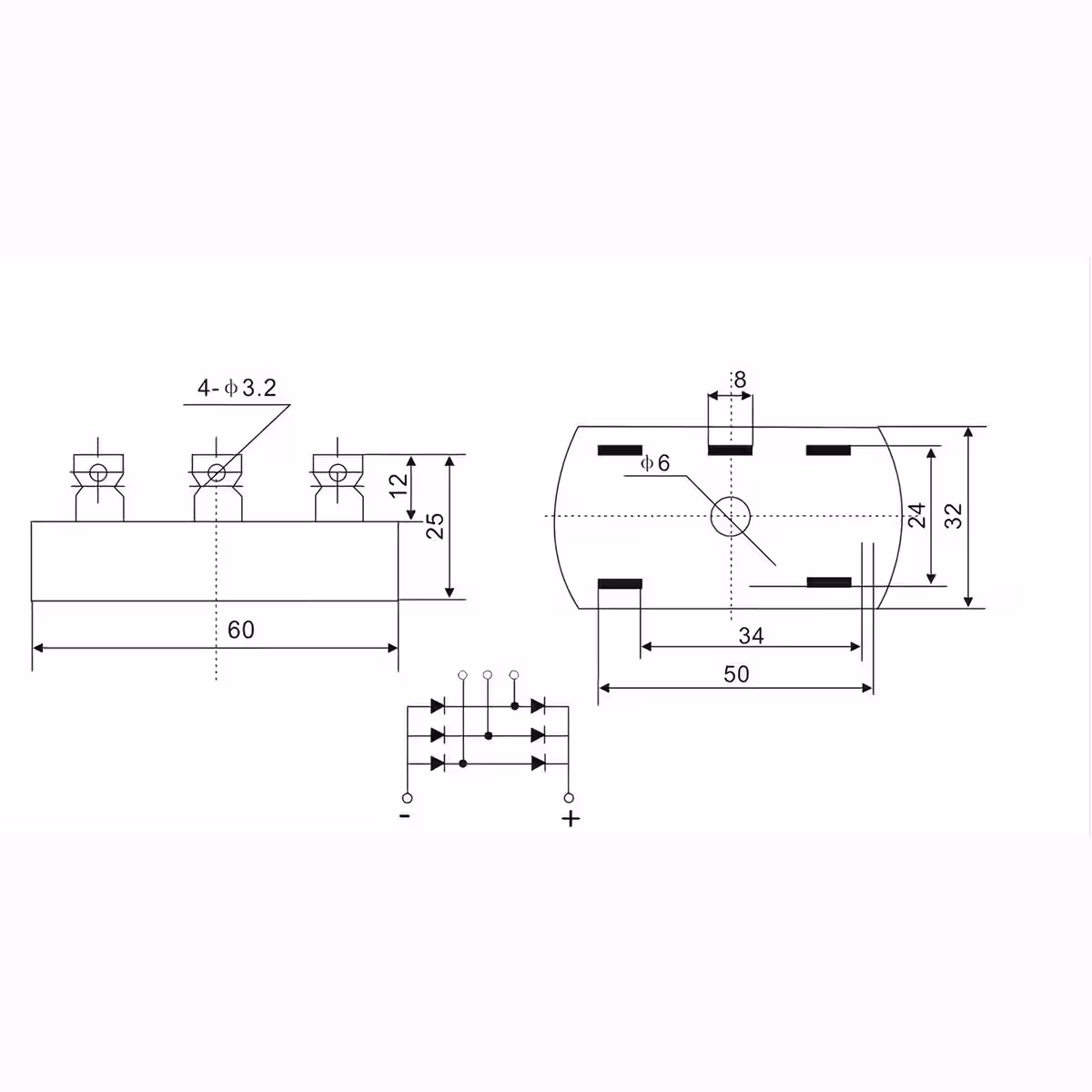

A 60 x 31 mm-es méretek lehetővé teszik a kompromisszumok nélküli integrációt kapcsolószekrényekbe, kompakt tápegységekbe vagy automatizálási berendezésekbe, ahol a helytakarékosság kulcsfontosságú. Az alumínium ház nemcsak a szerkezeti stabilitást biztosítja, hanem aktívan elvezeti a folyamatos üzem közben keletkező hőt, ezzel meghosszabbítva a diódák élettartamát.

Paraméter	Érték / Részlet
Maximális áramerősség	50A
Maximális zárófeszültség	1200V
Egyenirányítás típusa	Háromfázisú híd (6 dióda)
Ház anyaga	Alumínium (passzív hőelvezetés)
Szín	Ezüst
Méretek	60 x 31 mm (kb.)
Rögzítőfurat átmérője	6 mm (kb.)
DC kimeneti feszültség (400V AC vonali)	~540V DC (szűrés előtt)
Fő alkalmazási területek	Inverterek, ipari tápegységek, VFD, akkumulátortöltők, napelemes rendszerek

A csomag tartalma

1 x Háromfázisú egyenirányító híd 50A 1200V – alumínium házban

Gyakran ismételt kérdések

Mi a gyakorlati különbség az egyfázisú és a háromfázisú híd között?

A háromfázisú híd egyszerre egyenirányítja mindhárom AC fázist, nem csak egyet. A konkrét eredmény: sokkal kisebb hullámosságú kimeneti DC feszültség, ami stabilabb tápellátást jelent a csatlakoztatott berendezés számára, jelentős utólagos szűrés nélkül.

Szükségem van külső hűtőbordára?

30-35A alatti áramerősségnél és szakaszos üzemelésnél az alumínium ház önmagában is elegendő. 50A körüli áramerősségnél vagy folyamatos, hosszú távú üzemeltetés esetén külső hűtőborda vagy kényszerített légáramlás javasolt az üzemi hőmérséklet biztonságos határokon belül tartásához.

Hogyan kell helyesen csatlakoztatni a hidat?

A három bemeneti kivezetést (A, B, C vagy ~ jelölésű) a háromfázisú AC forrás fázisaihoz kell csatlakoztatni. A + és – kivezetések jelentik a DC kimenetet. Ügyeljen a kimeneti polaritásra – a felcserélése károsíthatja a csatlakoztatott berendezést.

Működik háromfázisú inverterrel ellátott napelemes rendszerekben?

Igen. Kompatibilis azokkal a napelemes rendszerekkel, amelyek háromfázisú invertereket vagy olyan DC-DC átalakítókat használnak, amelyek a napelemes generátorokhoz kapcsolt AC generátorok feszültségének egyenirányítását igénylik.
