Digitális fordulatszámmérő NPN Hall szenzorral – pontos fordulatszám traktoron, kombájnon vagy esztergán, telepítési nehézségek nélkül
Gyakran előfordul, hogy a motor túl pörög vagy épp erőtlen, de nincs módod ezt pontosan ellenőrizni. Egyértelmű fordulatszám-kijelzés nélkül a beállítások csak „fülre” történnek – ez pedig időbe és a gép idő előtti kopásába kerül. Az NPN Hall szenzorral ellátott digitális LED fordulatszámmérő valós időben mutatja meg a tengely percenkénti fordulatszámát, 5000 RPM alatti tartományban lenyűgöző, ±2 RPM pontossággal.
Megjegyzés: A csomag tartalmazza a fordulatszámmérőt, az NPN Hall szenzort és a 10×2 mm-es mágnest is. A telepítéshez semmit sem kell külön megvásárolnod.
Miért válaszd ezt a modellt? (Legfőbb előnyök):
- Erős napfényben is jól látható kék LED kijelző — a 0,56 hüvelykes számjegyek nemcsak beltérben, hanem egy traktor fülkéjében vagy egy erős neonfényes műhelyben is tökéletesen olvashatók.
- Másodpercenként több mint 3 frissítés — nem egy késleltetett átlagot látsz, hanem az adott pillanat valós fordulatszámát. Ez különösen hasznos a gázadás beállításakor vagy a motor terhelésének figyelésekor.
- 12V-os és 24V-os rendszerrel is működik — ugyanaz a készülék használható a kisebb 12V-os traktorokon és a 24V-os kombájnokon is, adapterek vagy külön verziók nélkül.
- ±2 RPM pontosság 5000 RPM alatt — 540 RPM-nél (szabványos TLT/kardán tengely fordulatszám) a maximális eltérés mindössze 2 fordulat percenként. Bármilyen komoly mechanikai beállításhoz kellően pontos.
- Érintkezésmentes szenzor — a mágnest a tengelyre kell rögzíteni, a szenzor pedig fixen, 1–10 mm távolságra helyezkedik el. Nincs súrlódás, nincs extra kopás a berendezésen.
- Szabványos 76×39 mm-es beépítési méret — a legtöbb meglévő műszerfalba illeszkedik, a karosszéria vagy a konzol különösebb átalakítása nélkül.
Részletek és teljesítmény
A fordulatszámmérő lelke a digitális LED modul, amely 0,56 hüvelykes kék számjegyekkel és 100 Hz-es válaszfrekvenciával rendelkezik — ez azt jelenti, hogy látható késedelem nélkül képes követni a gyors fordulatszám-változásokat. Az 5–9999 RPM mérési tartomány egyaránt alkalmassá teszi a lassú TLT tengelyekhez és a magas fordulatszámú villanymotorokhoz is.
Az NPN Hall szenzor fizikai érintkezés nélkül érzékeli a tengelyre szerelt mágnes áthaladását, 1 és 10 mm közötti állítható távolságból. Az 1 méteres kábel elegendő szabadságot biztosít a legkülönfélébb beépítési konfigurációkhoz, a –10°C és +60°C közötti üzemi hőmérséklet pedig garantálja, hogy télen a földeken és nyáron a fülledt műhelyben is megbízhatóan működjön.
| Paraméter | Érték / Részlet |
|---|---|
| Kijelző típusa | Kék LED, 0,56 hüvelykes számjegyek |
| Tápfeszültség | DC 8V – 24V (12V és 24V kompatibilis) |
| Mérési tartomány | 5 – 9999 RPM |
| Pontosság | ±2 RPM 5000 RPM alatt / ±3 RPM 5000 RPM felett |
| Frissítési gyakoriság | >3 alkalom / másodperc |
| Válaszfrekvencia | 100 Hz |
| Készülék méretei | 79 × 42 × 25 mm |
| Beépítési kivágás mérete | 76 × 39 mm |
| Szenzor típusa | Mágneses érzékelésű NPN Hall szenzor |
| Érzékelési távolság | 1 mm – 10 mm |
| Szenzor kimeneti áramerősség | 20 mA |
| Üzemi hőmérséklet | –10°C és +60°C között |
| Szenzor méretei | 60 × 10 mm, 1 m kábel |
| Tartozék mágnes | 10 × 2 mm |
Telepítési és használati útmutató
- Rögzítsd a mágnest (10×2 mm) a berendezés forgó tengelyére — TLT tengelyre, motortengelyre vagy lendkerékre — epoxi ragasztóval vagy mechanikus rögzítővel.
- Rögzítsd az NPN Hall szenzort egy statikus felületre, a mágnestől 1–10 mm távolságra. Az optimális stabilitás érdekében az ajánlott távolság: 3–5 mm.
- Fordulatszámmérő bekötése: piros vezeték a pozitív (+) DC 8V–24V-hoz, fekete vezeték a testhez (–), sárga (jel) vezeték a szenzor kimenetéhez.
- Hall szenzor bekötése: barna vezeték a pozitív (+) táphoz, kék vezeték a testhez (–), fekete vezeték a fordulatszámmérő jelbemenetéhez.
- Indítsd el a rendszert — a LED kijelző bekapcsol, és amint a mágnes elhalad a szenzor előtt, azonnal elkezdi mutatni a fordulatszámot.
- Kalibrálás (ha szükséges): ha a berendezés tengelyén több mágnes is található, ellenőrizd a fordulatonkénti impulzusok számának beállítását a mechanikai konfigurációdnak megfelelően.

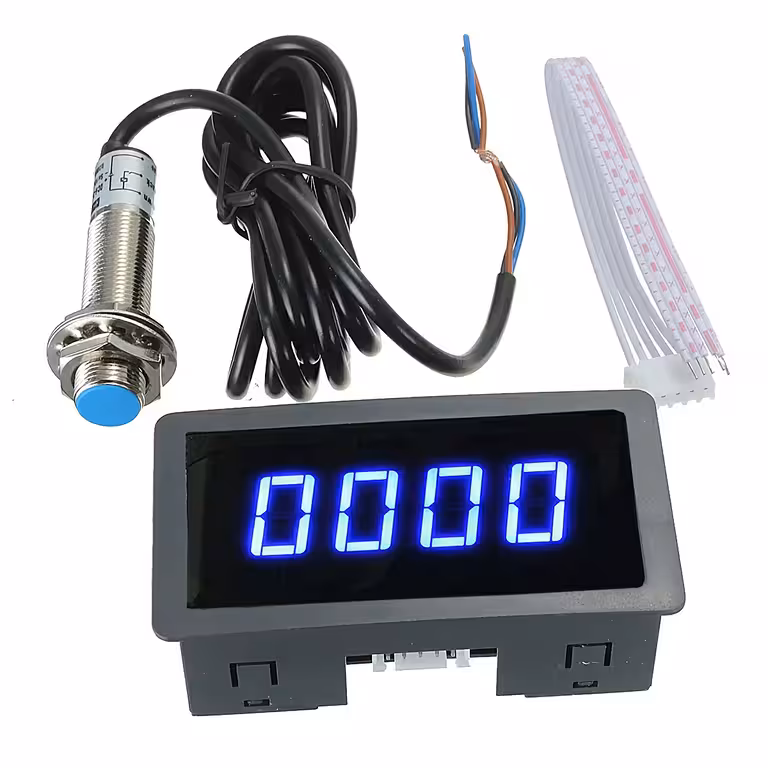

A csomag tartalma
- 1 x Digitális LED fordulatszámmérő (79×42×25 mm)
- 1 x NPN Hall szenzor (60×10 mm, 1 m kábel)
- 1 x Mágnes (10×2 mm)
Gyakori kérdések
Működik 24V-os elektromos rendszerű traktorokon is, nem csak 12V-osokon?
Igen. A fordulatszámmérő bármilyen DC 8V és 24V közötti feszültséget elfogad. Átalakítás nélkül használható a kisebb 12V-os traktorokon, valamint a 24V-os kombájnokon és nehézgépeken is.
Külön kell megvásárolnom a szenzort vagy a mágnest?
Nem. A csomag tartalmazza az NPN Hall szenzort és a 10×2 mm-es mágnest is. Minden, ami a telepítéshez szükséges, már benne van a dobozban.
Mennyire pontos 540 RPM-nél, ami a TLT tengely szabványos fordulatszáma?
5000 RPM alatti fordulatszámokon a pontosság ±2 RPM. 540 RPM-nél a maximális eltérés mindössze 2 fordulat percenként — ez több mint elegendő a TLT (kardán) tengely felügyeletéhez és beállításához.
Esztergákra vagy kompresszorokra is felszerelhető, nem csak mezőgazdasági gépekre?
Igen, bármilyen forgó tengellyel rendelkező, 5 és 9999 RPM közötti fordulatszámú berendezésen működik — esztergákon, marógépeken, villanymotorokon, kompresszorokon, generátorokon vagy motorcsónakokon.
