BMS 16S 60V 30A – teljes körű védelem elektromos rollered akkumulátorának

Egy elektromos roller akkumulátora ritkán megy tönkre egyik pillanatról a másikra. A folyamat fokozatosan, celláról cellára történik a feszültségkülönbségek, a sorozatos túltöltések vagy egy védelem nélküli rövidzárlat miatt. A BMS 16S 60V 30A modul pontosan ezeket a káros folyamatokat állítja meg, még mielőtt komoly problémát okoznának.

Megjegyzés: Az áramkör közös portos (common port) kialakítású, ami azt jelenti, hogy a töltés és a kisütés ugyanazokon a csatlakozókon (B+ és P-) keresztül történik. Kizárólag 16 sorba kötött Li-ion cellából álló akkupakkokkal kompatibilis.

Miért válaszd ezt a modellt? (Főbb előnyök):

Egyidejű 4 az 1-ben védelem — valós időben figyeli és védi az akkut a túltöltéstől, a mélykisüléstől, a túláramtól és a rövidzárlattól, mindenféle manuális beavatkozás nélkül.
Passzív balansz 16 cellára — minden töltés során kiegyenlíti a feszültséget, megelőzve az egyenetlen elhasználódást, amely idővel akár 20–30%-kal is csökkenthetné a hatótávot.

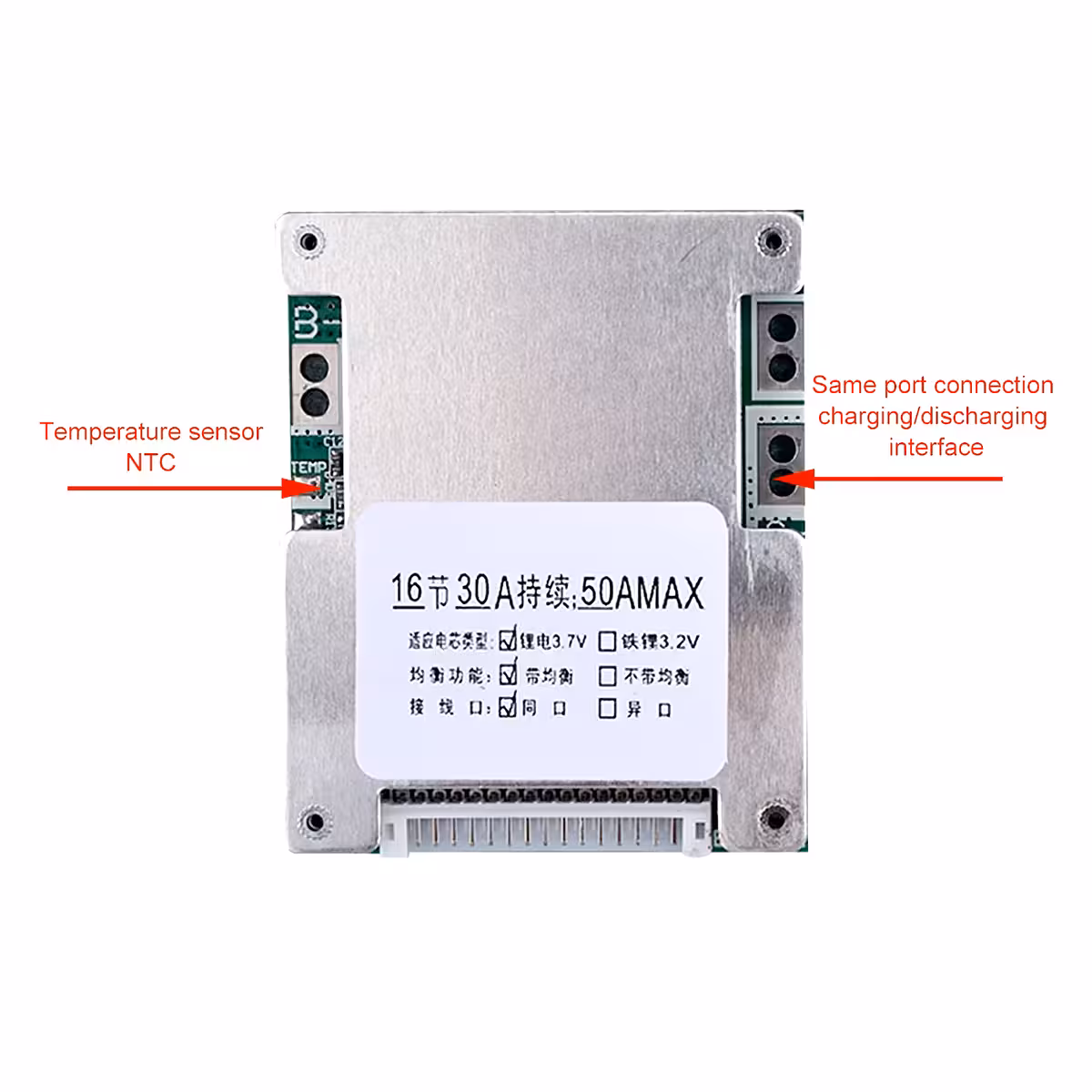

Beépített hőérzékelő — túlmelegedés esetén automatikusan megszakítja az áramkört, majd a lehűlés után újra aktiválja azt, anélkül, hogy neked bármit tenned kellene.
30A folyamatos, 50A csúcsáram — gond nélkül kiszolgálja az akár 2500W-os roller- vagy e-bike motorokat is, beleértve a hirtelen indulásokat és a meredek emelkedőket.
A közös port leegyszerűsíti a kábelezést — egyetlen csatlakozópár szolgál a töltésre és a kisütésre, ami ideális a dedikált töltőport nélküli járművekhez.
Kompatibilis a legelterjedtebb Li-ion kémiákkal — módosítás nélkül használható 3,7V-os névleges feszültségű ternáris, LiMn és LiCoO2 cellákkal.

Részletek és teljesítmény

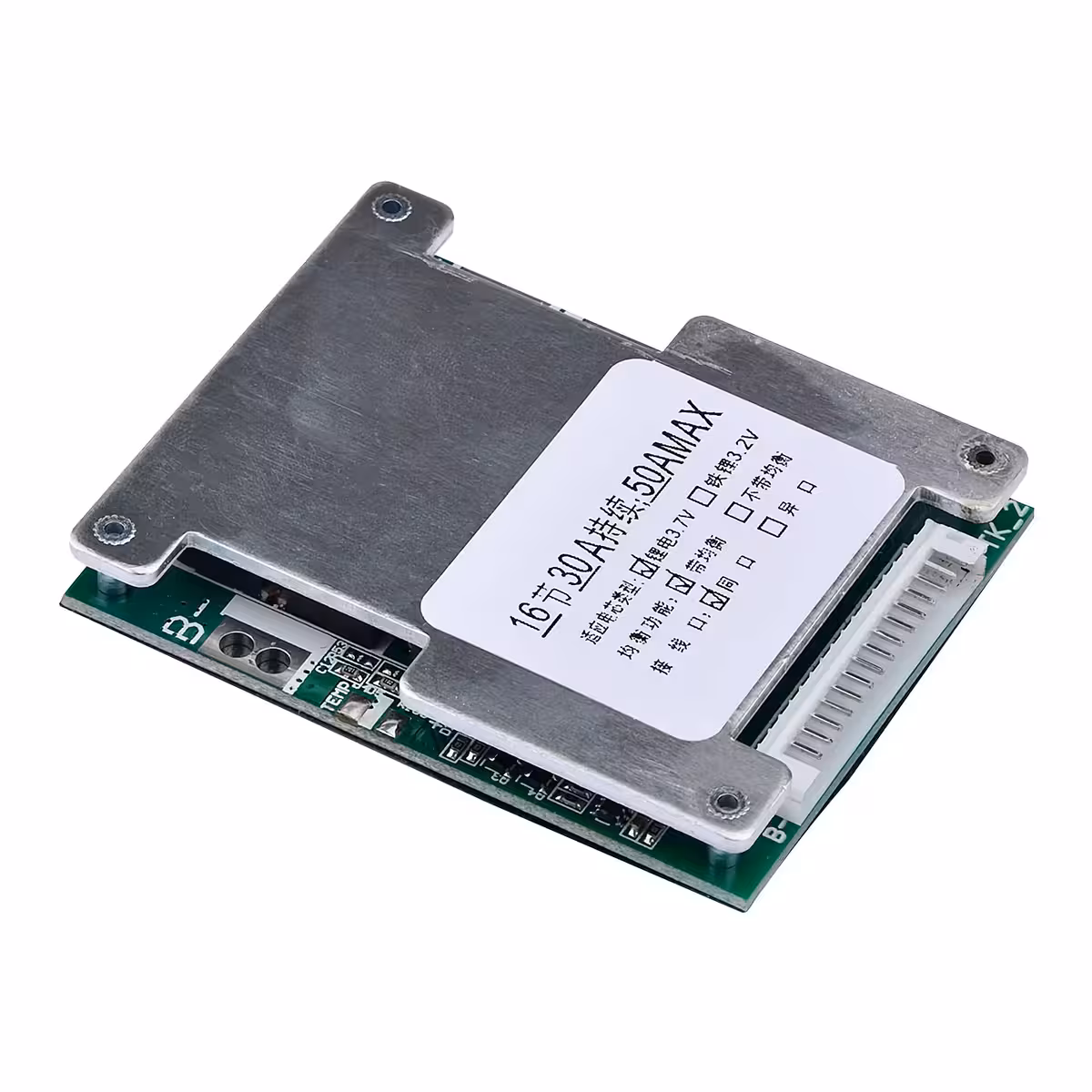

A modul alapját egy többszintű védelmi áramkör és nagy teljesítményű MOSFET-ek alkotják, amelyeket úgy méreteztek, hogy túlmelegedés nélkül kezeljék a 30A-es folyamatos áramerősséget és a rövid ideig tartó 50A-es csúcsokat. A túltöltésvédelmi lekapcsolási küszöb 4,25V/cella, míg a mélykisülés elleni védelem 2,6V/cellánál lép közbe — ezek a precízen kalibrált értékek maximalizálják az akkumulátor hasznos élettartamát és a töltési ciklusok számát. A passzív balansz funkció a töltési fázisban újraosztja az energiát a cellák között, korrigálva az egyensúlyhiányt, még mielőtt az visszafordíthatatlanná válna.

Paraméter	Érték / Részlet
Modell	BMS 16S 60V 30A (közös port)
Kialakítás	16 Li-ion cella sorba kötve (16S)
Névleges feszültség	60V (akár 2500W-ig)
Folyamatos kisütési áram	30A
Csúcs kisütési áram	50A
Maximális töltőáram	30A
Túltöltés elleni védelem	4,25V / cella
Mélykisülés elleni védelem	2,6V / cella
Hővédelem	Igen, beépített érzékelővel
Cella balansz	Igen, passzív
Kémiai kompatibilitás	Ternáris Li-ion, LiMn, LiCoO2 (3,7V névleges)
Port típusa	Közös port (töltés és kisütés a B+ és P- csatlakozókon)

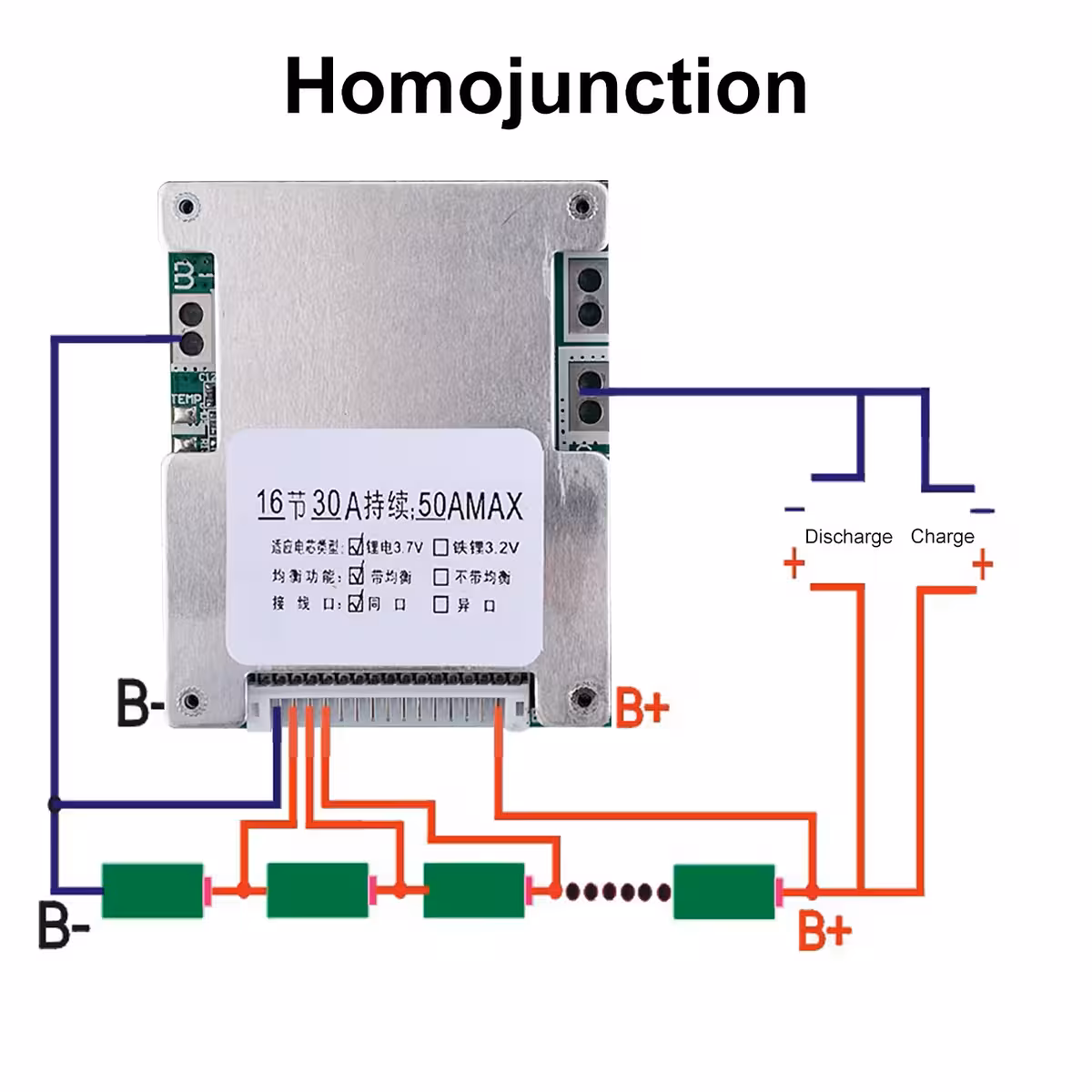

Bekötési és használati útmutató

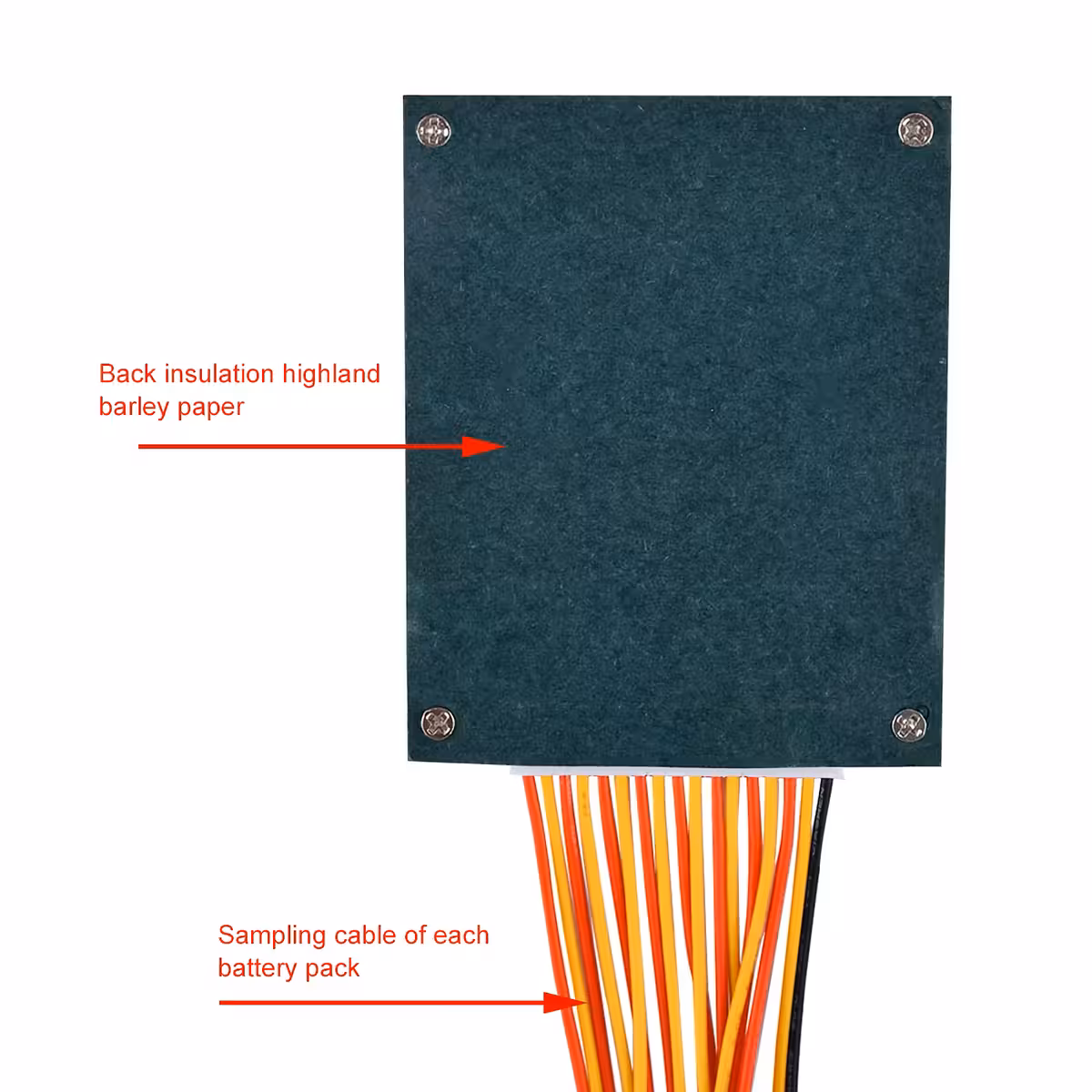

Csatlakoztasd a megfigyelő (balansz) vezetékeket mind a 16 Li-ion cellához, szigorúan betartva a mellékelt kapcsolási rajz sorrendjét.
Forraszd a B- csatlakozót az akkumulátorcsomag negatív pólusához.
Csatlakoztasd a balansz kábelköteg csatlakozóját a BMS áramkörhöz.
Kösd a B+ csatlakozót az akkumulátor pozitív pólusához, a P- csatlakozót pedig a közös töltő/kisütő porthoz.
Az első használat előtt egy multiméter segítségével ellenőrizd a kimeneti feszültséget.
Csatlakoztasd a töltőt, és kísérd figyelemmel az első 2–3 teljes ciklust, hogy a cellák kezdeti kiegyenlítése (balanszírozása) megtörténhessen.

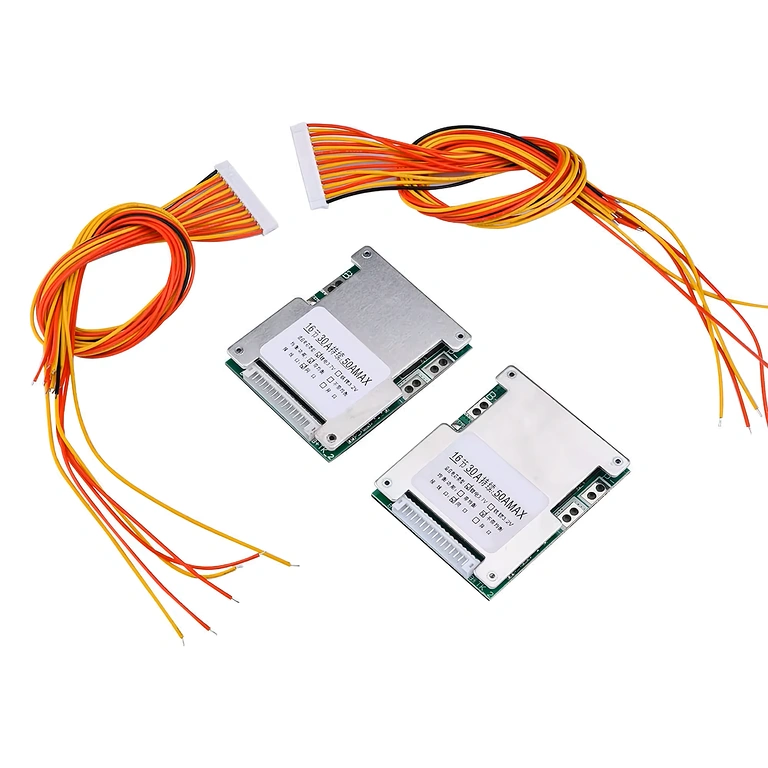

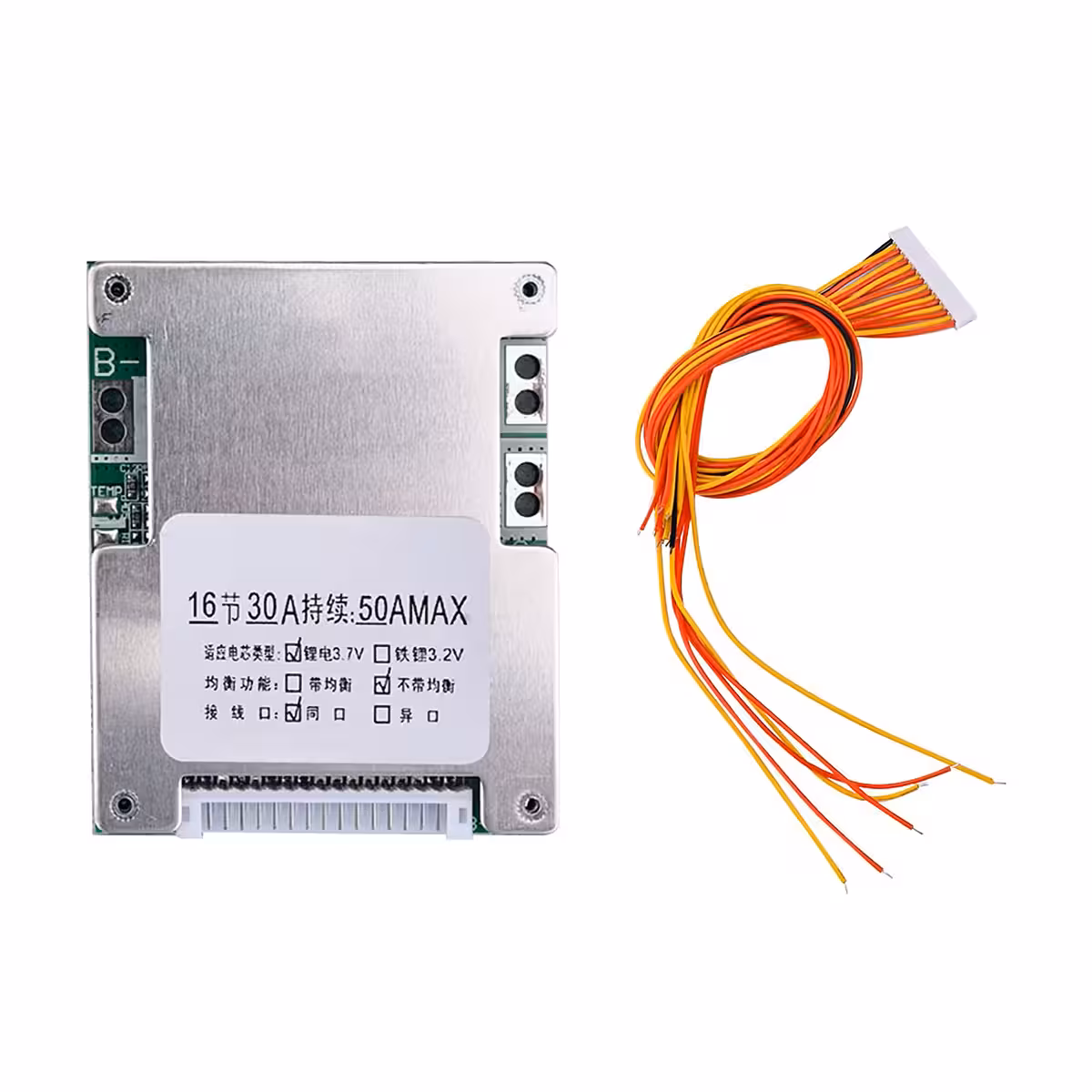

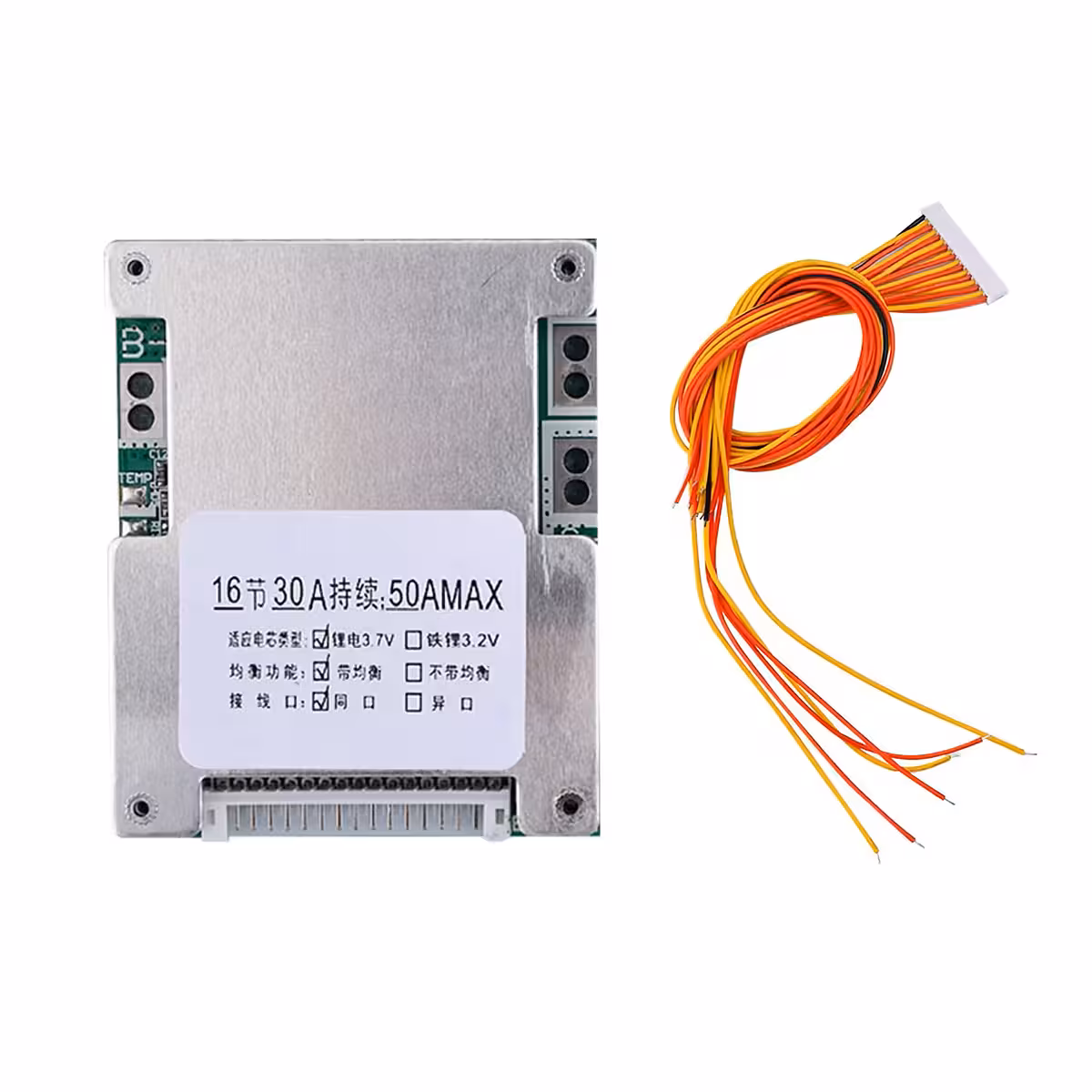

A csomag tartalma

1 db BMS 16S 60V 30A áramkör (közös portos)
1 db balansz kábelköteg 16 cellához
1 db beépített hőmérséklet-érzékelő

Gyakori kérdések

Használhatom ezt a BMS-t 13S vagy 20S akkumulátorhoz is?

Nem. Ezt a modult kifejezetten 16 sorba kötött Li-ion cellából álló (16S) akkupakkokhoz tervezték. Eltérő cellaszám esetén mind az áramkör, mind az akkumulátor károsodhat.

Mit jelent a közös port (common port)?

Azt jelenti, hogy ugyanazokat a csatlakozókat használhatod az akkumulátor töltésére és a motor áramellátására is, ami jelentősen megkönnyíti a beszerelést és a kábelezést.
