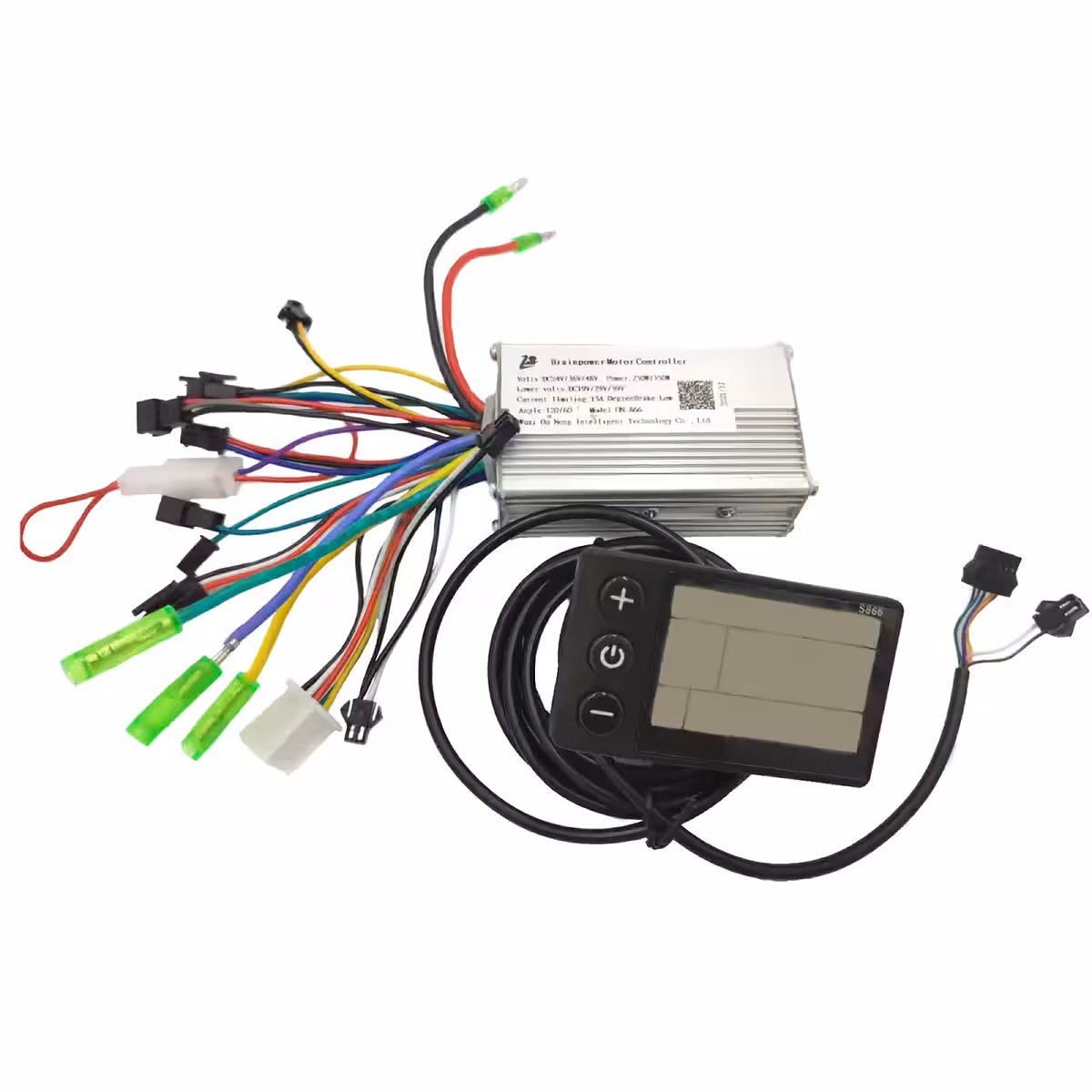

S866 vezérlő és kijelző szett – Teljes körű irányítás az elektromos kerékpárhoz, gondtalanul
Tönkrement a régi vezérlőd, vagy fejleszteni szeretnéd az e-bike teljes elektronikai rendszerét? Az S866 vezérlő- és kijelzőszett egyetlen mozdulattal megoldja a problémát. Tökéletesen együttműködik a 24V-os és 36V-os, 250W-os és 350W-os teljesítményű kefe nélküli (brushless) motorokkal — vagyis gyakorlatilag a piacon kapható összes szabványos elektromos kerékpárral.
Megjegyzés: A szett kizárólag kefe nélküli (brushless) motorokhoz használható. Vásárlás előtt mindenképpen ellenőrizd a motor feszültségét és teljesítményét.
Miért érdemes ezt a szettet választani? (Főbb előnyök):
- 24V / 36V kompatibilitás — lefedi a legelterjedtebb akkumulátorfeszültségeket, így nem kell külön szetteket vásárolnod az eltérő konfigurációkhoz
- 120° / 60° automatikus érzékelés — a vezérlő önállóan felismeri a motor Hall-érzékelőinek típusát, nincs szükség manuális beállításokra
- 20 programozható paraméter (P01–P20) — közvetlenül a kijelzőről állíthatod be a PAS-t, a sebességhatárt, a kerékméretet, a maximális áramerősséget és sok egyéb értéket
- 20A névleges áramerősség — stabil működés maximális terhelés mellett, beépített automatikus túlterhelés-védelemmel a 250W-os és 350W-os motorokhoz
- Mélykisülés elleni védelem — az akkumulátor feszültségétől függően 19V-nál vagy 29V-nál automatikusan lekapcsol, így óvja az akkut a károsodástól
- Egyszerű beszerelés kábelmódosítás nélkül — szabványos csatlakozók és mellékelt kábelezés, kevesebb mint 30 perc alatt felszerelhető
Részletek és teljesítmény
A vezérlő kizárólag kefe nélküli (brushless) motorokkal dolgozik, így halk működést és zavaró rezgésektől mentes használatot biztosít. A 20A-es áramerősségnek köszönhetően akár 500W-os motorokhoz is alkalmas, amíg a feszültség a megengedett határokon belül marad.
Az S866 kijelző valós időben mutatja a sebességet, az akkumulátor töltöttségi szintjét, a megtett távolságot és az aktív PAS fokozatot. A beállítások menübe 3 másodperc alatt beléphetsz, pontosíthatod, amire szükséged van, majd kiléphetsz — nincs szükség vaskos kézikönyvekre vagy rejtett menüpontokra. Az automatikus tempomat funkció (P17) anélkül tart fenn állandó sebességet, hogy folyamatosan a gázkart kellene tartanod — ami kifejezetten jól jön hosszú, egyenes szakaszokon.
| Paraméter | Érték / Részlet |
|---|---|
| Üzemi feszültség | 24V / 36V |
| Névleges teljesítmény | 250W (24V) / 350W (36V) |
| Névleges áramerősség | 20A |
| Minimális akkumulátorfeszültség | 19V (24V) / 29V (36V) |
| Kompatibilis motortípus | Brushless (kefe nélküli) |
| Motor felismerése | Automatikus 120° / 60° |
| Mellékelt kijelző | S866 LCD |
| Programozható paraméterek száma | 20 (P01 – P20) |
| Pedálrásegítés (PAS) | Igen – állítható fokozatok (P05) |
| Automatikus tempomat funkció | Igen (P17) |
| Sebességegységek | km/h vagy mph (P02) |
| Sebességhatár-szabályozás | Igen (P08) |
Programozási és használati útmutató
- Kapcsold be az S866 kijelzőt, majd a MODE gomb 3 másodpercig tartó nyomva tartásával lépj be a menübe.
- A + és – gombokkal tudsz váltani a paraméterek között; a kiválasztást a MODE gombbal erősítheted meg.
- P01 – a háttérfény erejének beállítása a látási viszonyoknak megfelelően.
- P02 – mértékegység kiválasztása: km/h vagy mph.
- P03 – akkumulátorfeszültség megadása (24V / 36V) a megfelelő kisülésvédelem érdekében.
- P05 – a pedálrásegítési (PAS) fokozatok számának beállítása.
- P06 / P07 – a kerékméret és a mágnesek számának megadása a pontos sebességszámításhoz.
- P08 – a maximális sebességhatár konfigurálása.
- P14 – a maximális áramerősség finomhangolása a motor teljesítményéhez igazítva.
- P16 – az összesített kilométer-számláló (ODO) nullázása, ha szükséges.
- P17 – az automatikus tempomat funkció be- vagy kikapcsolása.
- A menüből a MODE gomb nyomva tartásával vagy néhány másodperc inaktivitás után automatikusan kiléphetsz.
A csomag tartalma
- 1x Kefe nélküli vezérlő 24V / 36V – 250W / 350W / 20A
- 1x S866 LCD kijelző
- Csatlakozókábelek mellékelve
Gyakran Ismételt Kérdések
Kompatibilis bármelyik elektromos kerékpárral?
Bármilyen olyan kerékpárral, amely 24V-os vagy 36V-os, 250W–350W teljesítményű kefe nélküli motorral van felszerelve. A hagyományos, kefés (brushed) motorokkal nem működik. Megfelelő feszültséghatárok mellett az 500W-os motorokat is képes kezelni.
Használhatom a szettet 500W-os motorral is?
Igen, normál használati körülmények között. A vezérlő 20A-t ad le, ami miatt az 500W-os motorokkal is kompatibilis. Az optimális és garantált teljesítmény azonban a megadott 250W–350W tartományban érvényesül.
Az S866 kijelző bármilyen vezérlővel működik?
Elsősorban a szettben található vezérlőhöz lett optimalizálva. Más vezérlőkkel való kompatibilitása a kommunikációs protokolltól függ, amely a P20-as paraméteren keresztül konfigurálható.
Ismernem kell a motorom Hall-érzékelőinek szögét?
Nem. A vezérlő automatikusan felismeri, hogy a motor 120°-os vagy 60°-os érzékelőkkel rendelkezik-e. Ha beszerelés után a motor nem indul el megfelelően, először ellenőrizd a fáziscsatlakozásokat és az érzékelők kábeleit.
Bonyolult a beszerelés?
Nem, ha van már némi tapasztalatod elektromos kerékpárokkal. A csatlakozók szabványosak, a kábelezés pedig tartozék. Ha most szereelsz először ilyet és nincs gyakorlatod, javasoljuk szakember segítségének igénybevételét.
