Bipoláris mágneses Hall-szenzorok BLDC motorokhoz – teljes csere 3 db-os készletben
Az elektromos motor rázkódik induláskor, furcsa hangokat ad, vagy egyáltalán nem indul el? A leggyakoribb bűnösök a Hall-szenzorok (jeladók). Ez a 3 darabos bipoláris mágneses Hall-szenzor készlet azonnali és költséghatékony megoldást nyújt az elektromos kerékpárokban, rollerekben, robogókban és hoverboardokban használt BLDC (kefe nélküli) motorok javítására — anélkül, hogy az egész motort vagy a vezérlőt (controllert) ki kellene cserélni.
Megjegyzés: A készlet 3 darab azonos szenzort tartalmaz — pontosan annyit, amennyi egy szabványos 3 fázisú BLDC motor jeladóinak teljes cseréjéhez szükséges.
Miért válaszd ezt a készletet? (Legfőbb előnyök):
- Széles körű, ellenőrzött kompatibilitás — közvetlenül, mindenféle átalakítás nélkül helyettesíti az A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E és 49E modelleket.
- Bipoláris érzékelés — mindkét irányú mágneses mezőre reagálnak, így kiküszöbölik a terhelés alatti rázkódást vagy elakadást okozó kommutációs hibákat.
- Plug-and-play beszerelés — 3 szabványos láb (VCC +5V, GND, Jel), közvetlen csatlakoztatás újravezetékezés vagy adapterek nélkül.
- Végleges javítás egy lépésben — mind a 3 szenzort egyszerre cseréled, így nem kockáztatod, hogy néhány hét múlva egy másik is megadja magát.
- Töredékáron a cseréhez képest — megspórolod egy új motor vagy vezérlő árát, amelyek akár 10-30-szor többe is kerülhetnek.
Részletek és teljesítmény
Minden egyes szenzor a Hall-effektus elvén működik: érzékeli a forgórész mágneses mezejének változásait, és digitális jelet küld a vezérlőnek, amely így pontosan tudja, mikor kell fázist váltani. Ezen információ hiányában a motor nem tud egyenletesen elindulni — vagy egyáltalán nem indul el.
A kimeneti jel 0V és 3,2V között változik, a motorhoz való csatlakozás pedig egy 5 eres csatlakozón keresztül történik: 2 szál a tápellátáshoz (+5V és GND), valamint szenzoronként egy-egy jelszál. Ez a személyi elektromos járművek 36V-os és 48V-os motorjainak szabványos konfigurációja.
Hogyan tesztelheted gyorsan a gyanús szenzort? Közelíts egy mágnest a szenzor testéhez, és egy multiméterrel mérd meg a feszültséget a jel (Signal) lábon. Ha az érték nem változik 0V és ~3,2V között, akkor a szenzor meghibásodott, és cserélni kell. Ha mindegyik átmegy a teszten, érdemes ellenőrizni a motorból kilépő vezetékeket és a vezérlő állapotát.
| Paraméter | Érték / Részlet |
|---|---|
| Szenzor típusa | Bipoláris mágneses (Hall-effektus) |
| Kompatibilis modellek | A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E |
| Tápfeszültség | +5V DC |
| Kimeneti jelfeszültség | 0V – 3,2V (digitális) |
| Lábak száma szenzoronként | 3 (VCC, GND, Jel) |
| Motorcsatlakozó típusa | 5 eres csatlakozó (2 táp + 3 jel) |
| Kompatibilis eszközök | Elektromos kerékpár, elektromos roller, elektromos robogó, hoverboard |
| Mennyiség a készletben | 3 db szenzor |
A csomag tartalma

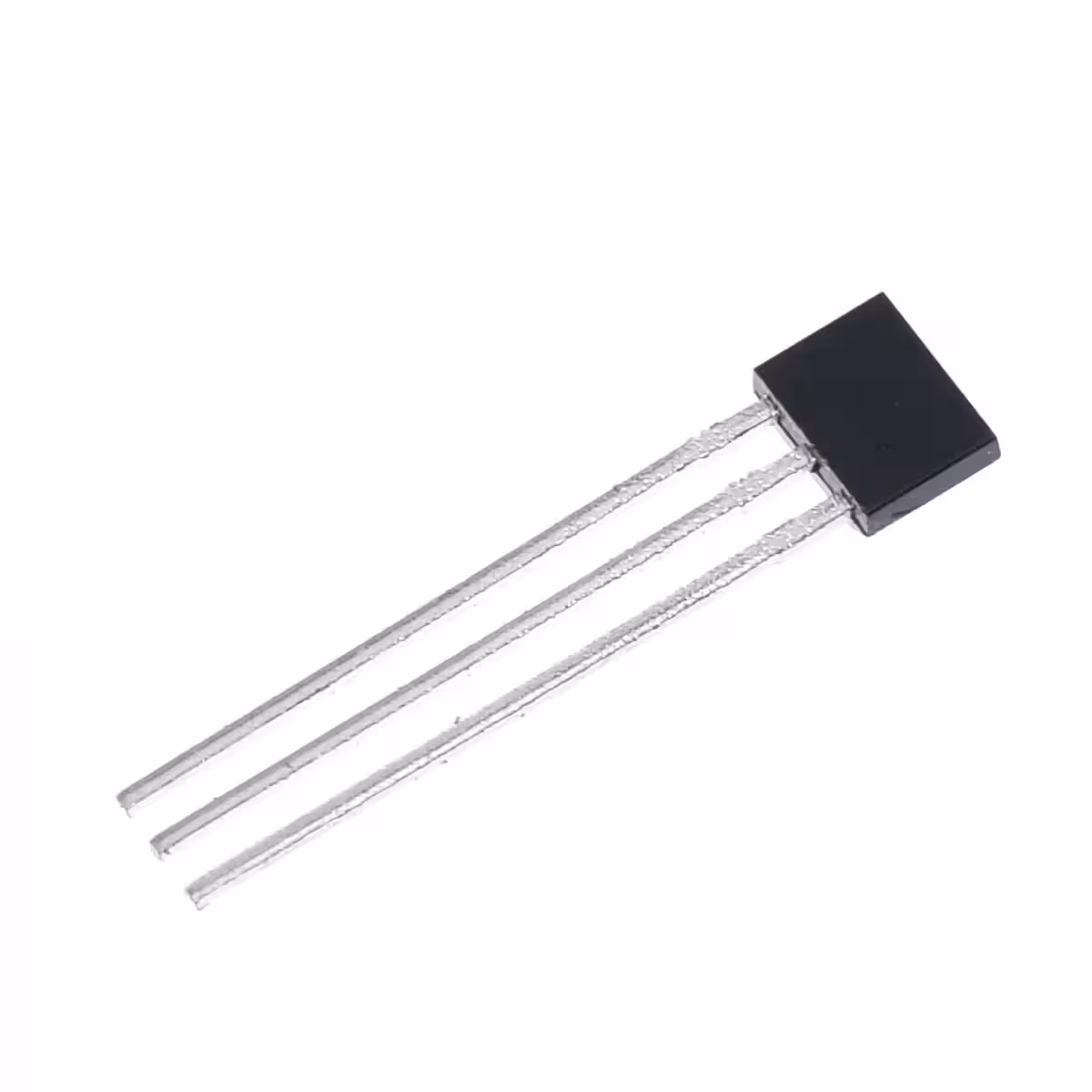

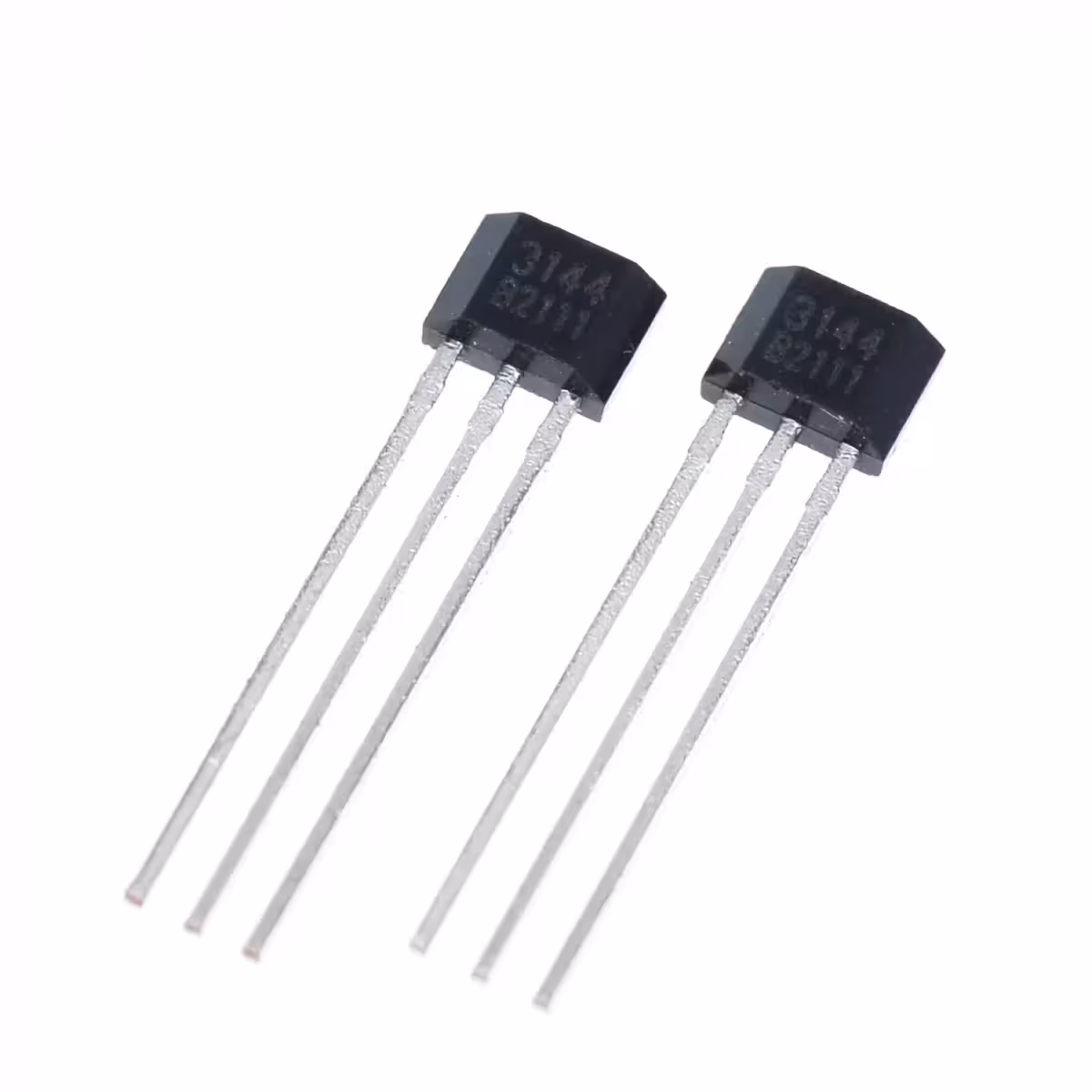

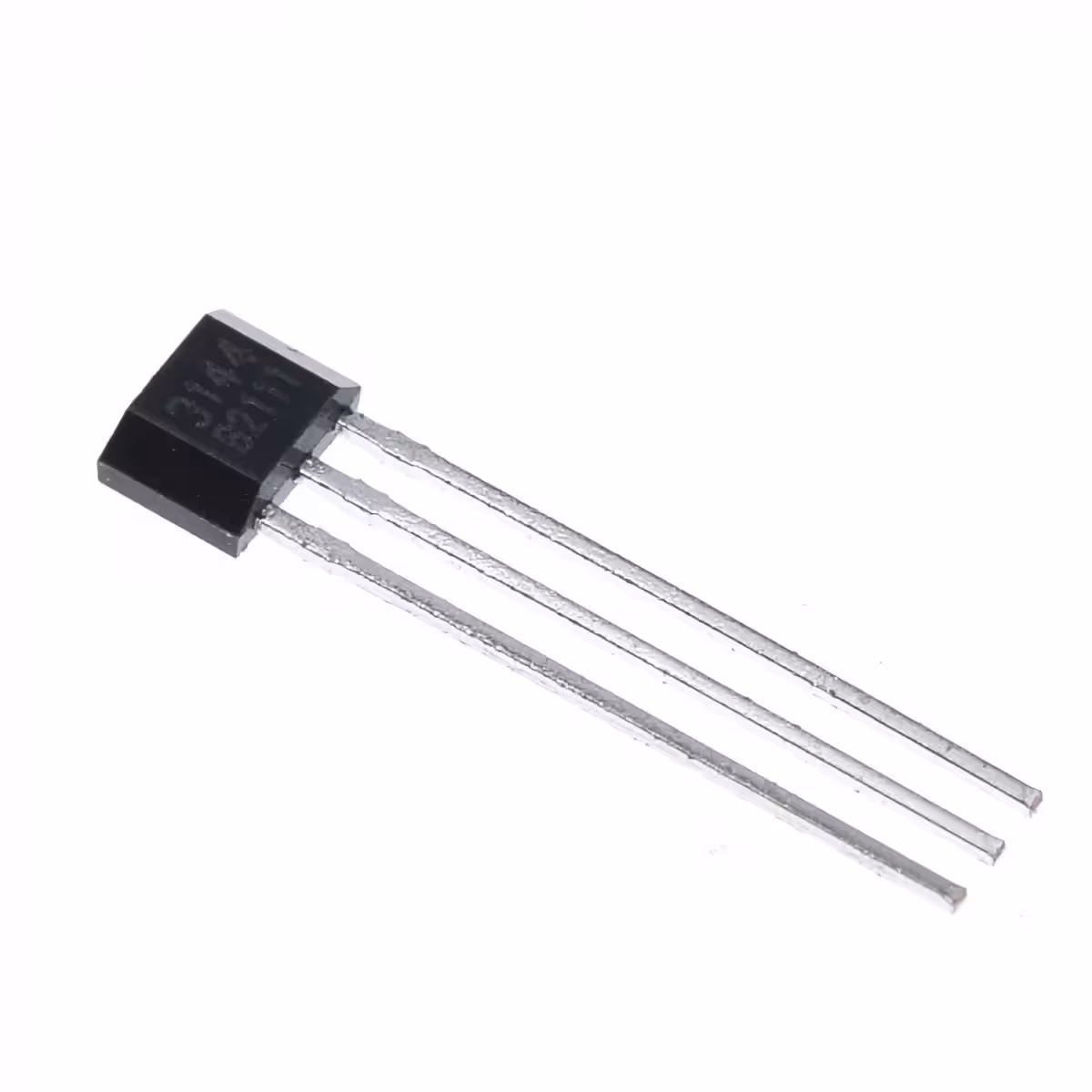

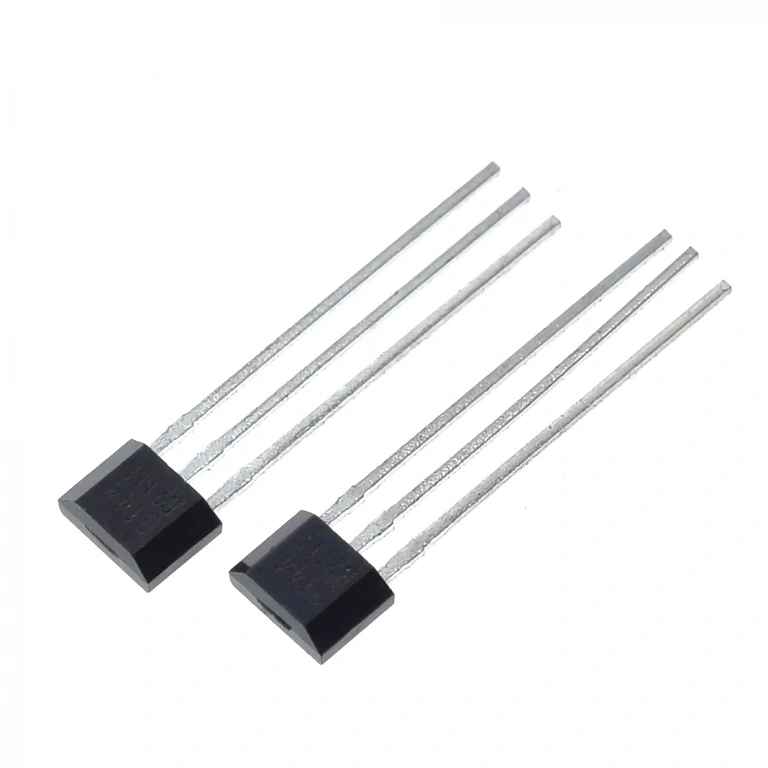

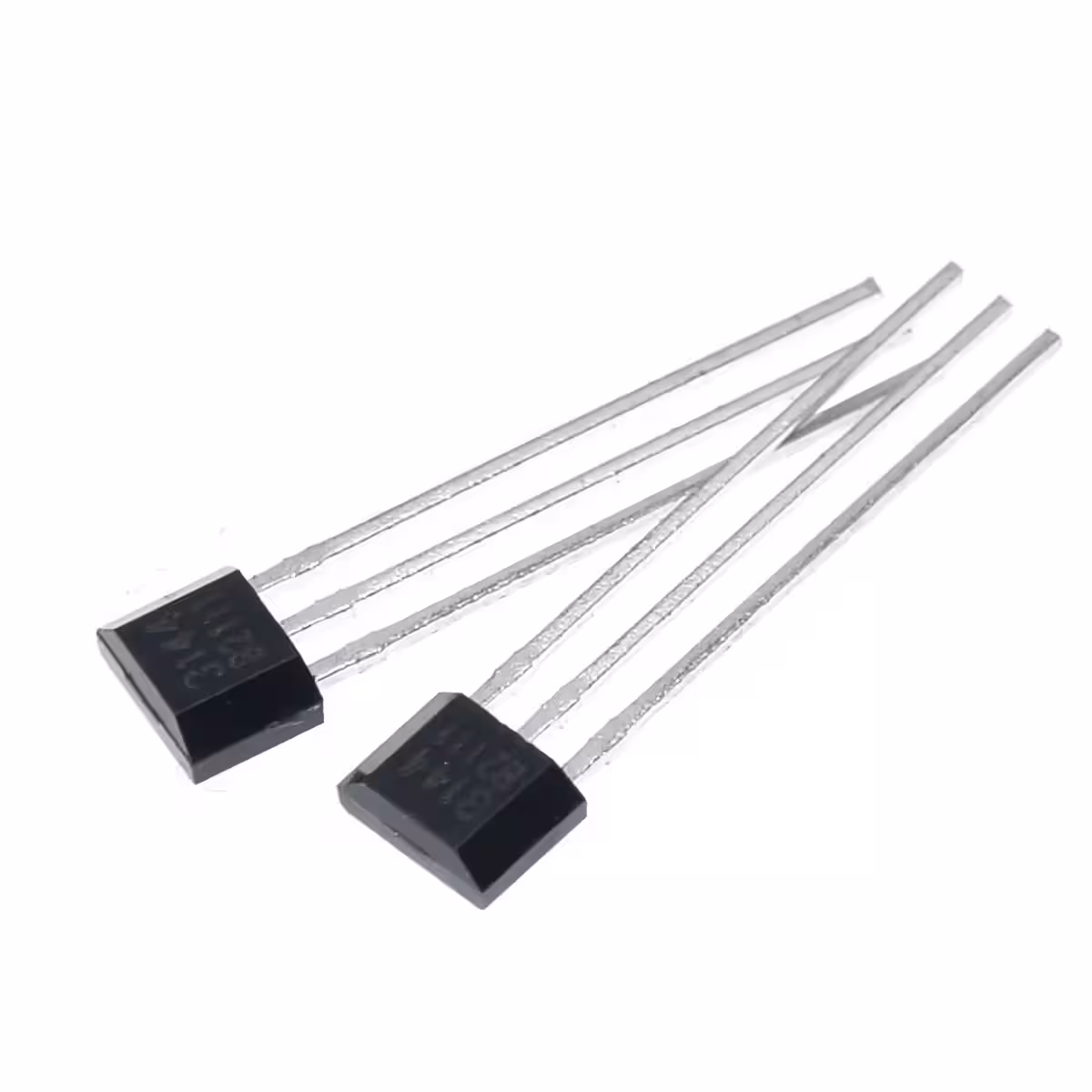

- 3x Bipoláris mágneses Hall-szenzor (A3144E, 41F, SS41F és egyenértékű modellekkel kompatibilis)
Gyakori kérdések
Honnan tudom, hogy a Hall-szenzorok hibásodtak meg, és nem valami más?
A klasszikus tünetek: a motor nem indul, erős rázkódással indul, vagy terhelés alatt megakad. A gyorsteszt: közelíts egy mágnest minden egyes szenzorhoz, és multiméterrel mérd meg a feszültséget a jelszálon — ennek 0V és ~3,2V között kell változnia. Ha az érték nem változik, az adott szenzor hibás.
Kompatibilisek az én elektromos motorommal?
Ha a motorod A3144, 41F, SS41F típusú vagy a táblázatban felsorolt bármelyik egyenértékű szenzort használja, akkor igen — közvetlenül kompatibilisek. Ez igaz az elektromos kerékpárokban, rollerekben, robogókban és hoverboardokban található 36V-os és 48V-os BLDC motorok túlnyomó többségére.
Miért cseréljem ki mind a hármat, ha valószínűleg csak egy hibásodott meg?
A szenzorok azonos üzemórával és azonos mértékű kopással rendelkeznek. Ha az egyik megadta magát, a másik kettő is a végét járja. A teljes csere most minimálisan kerül többe, de ezzel kizárod annak a kockázatát, hogy néhány hét múlva újra szét kelljen szedni a motort egy újabb meghibásodás miatt.
A beszereléshez komolyabb műszaki ismeretekre van szükség?
Nem, de a motor burkolatának megbontásával jár. Mielőtt bármit szétszerelnél, fotózd le a csatlakozásokat — ezzel sok időt spórolsz az összeszerelésnél. Nincs szükség speciális szerszámokra; alapvető műszaki érzék és egy kis kézügyesség elegendő.
