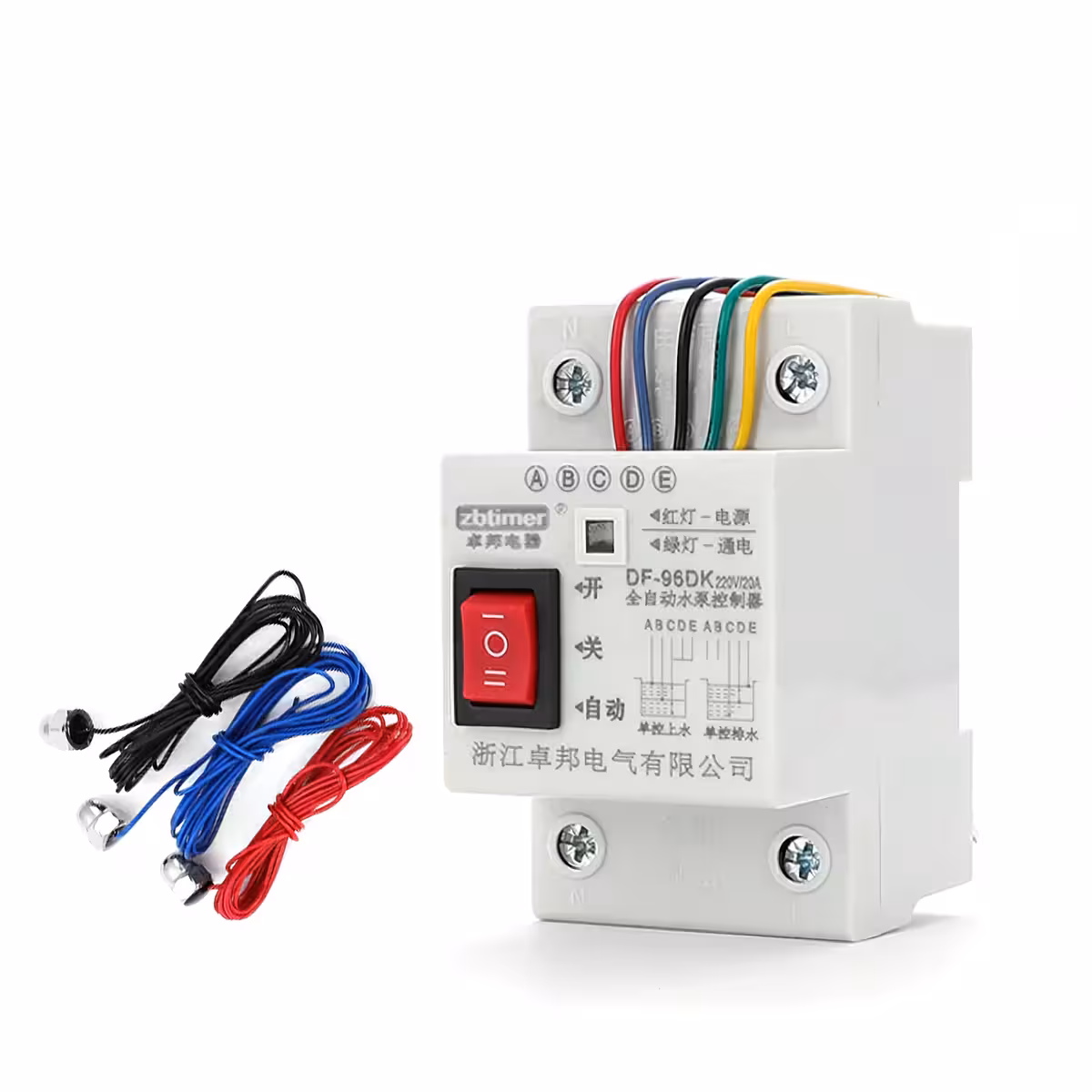

Automata vízszintszabályozó relé 3 szondával – szivattyúvezérlés felügyelet nélkül

Előfordult már, hogy elfelejtette lekapcsolni a szivattyút, és a tartály túltöltődött? Vagy éppen ellenkezőleg: a vízszint túl alacsonyra csökkent, és a szivattyú szárazon futott? Ez az automata vízszintszabályozó relé pontosan ezt a problémát oldja meg: a szondák által érzékelt vízszint alapján önállóan kapcsolja be és ki a szivattyút, így Önnek nem kell folyamatosan felügyelnie a folyamatot.

Megjegyzés: A csomag tartalmazza a vezérlőrelét és 3 db szintérzékelő szondát (egyenként 5 méteres kábellel). A vízszivattyú nem tartozék.

Miért válassza ezt a modellt? (Főbb előnyök):

3 db 5 m-es szonda mellékelve — azonnali használat mélyebb tartályoknál vagy közepes méretű medencéknél, további költségek nélkül
20A / 220V relékimenet — nagyobb teljesítményű szivattyúkat is biztonságosan vezérel, túlterhelés veszélye nélkül

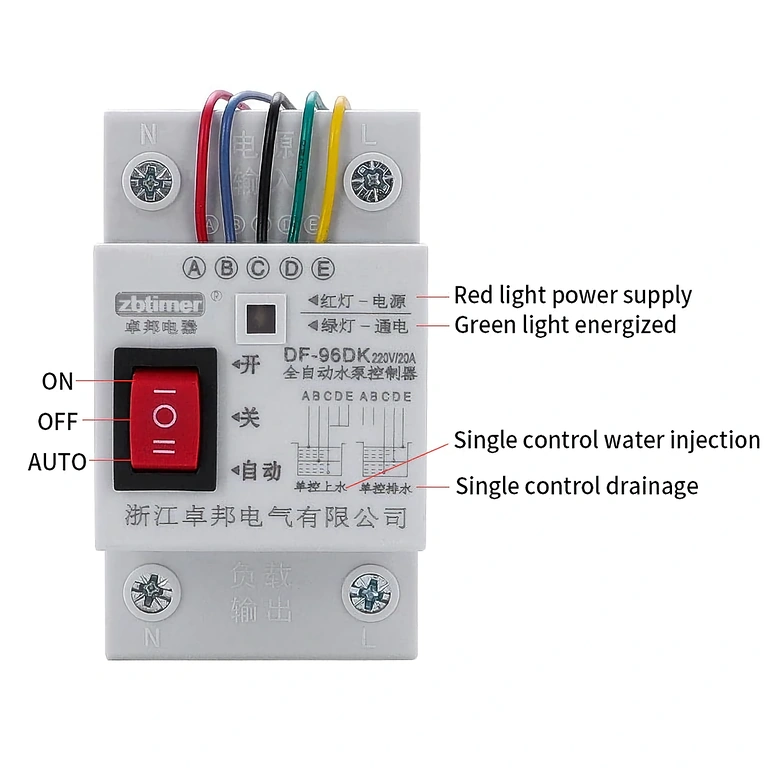

3 üzemmód: AUTO / ON / OFF — pillanatok alatt válthat kézi vezérlésre, kábelezés módosítása nélkül
4 előre beállított forgatókönyv — töltés, ürítés, minimális szint fenntartása vagy két tartály közötti átfejtés, egyértelmű bekötési útmutatóval
Színkódolt csatlakozók (piros, kék, fekete, zöld, sárga) — a szondák könnyen azonosíthatók, a bekötési hibák esélye minimális

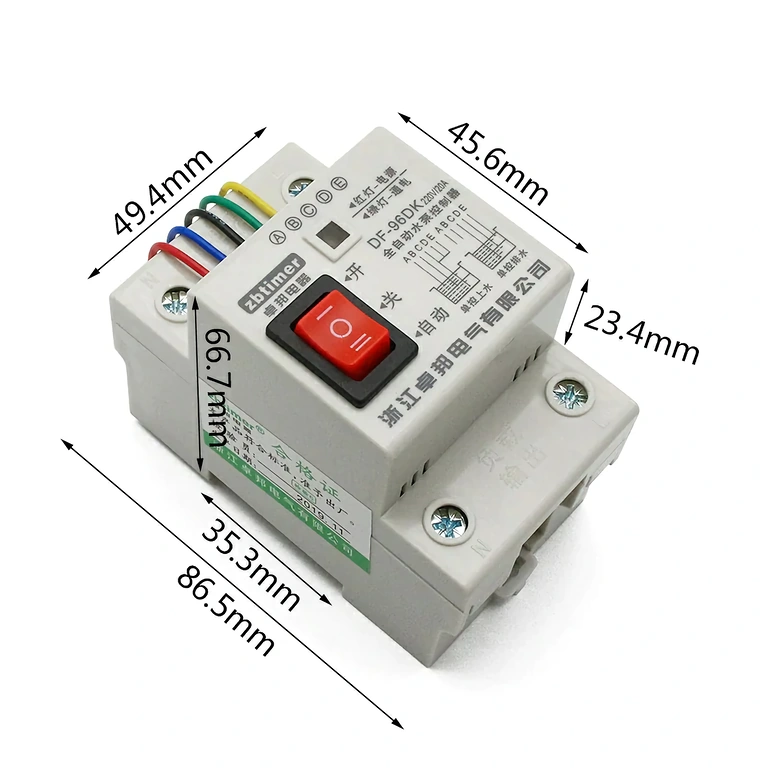

Kompakt méret (86×66×49 mm) — bármely szabványos elektromos elosztódobozba vagy vezérlőszekrénybe könnyedén beépíthető

Műszaki adatok és teljesítmény

A szintérzékelés elektromos vezetőképességen alapul: a vízbe merülő fémszondák a folyadékkal érintkezve zárják az áramkört, így indítva vagy leállítva a relét. A készülék 20A-t bír el rezisztív terhelésnél, és 10A-t induktív terhelésnél (motorok, szivattyúk), így a legtöbb háztartási vagy félipari búvárszivattyúval és felszíni szivattyúval kompatibilis. A háromállású kapcsoló azonnali kontrollt biztosít – ha manuálisan szeretné indítani vagy leállítani a szivattyút, nem kell semmit szétszerelnie.

Paraméter	Érték / Részletek
Névleges feszültség	220V AC
Relé kimenet – rezisztív terhelés	20A / 220V
Relé kimenet – induktív terhelés	10A / 220V
Szondák száma	3 db
Szondák hossza	5 méter/db
Üzemmódok	ON / OFF / AUTO
Készülékház mérete	86 × 66 × 49 mm
Kompatibilis alkalmazások	Tartályok, medencék, akváriumok

Programozási és használati útmutató

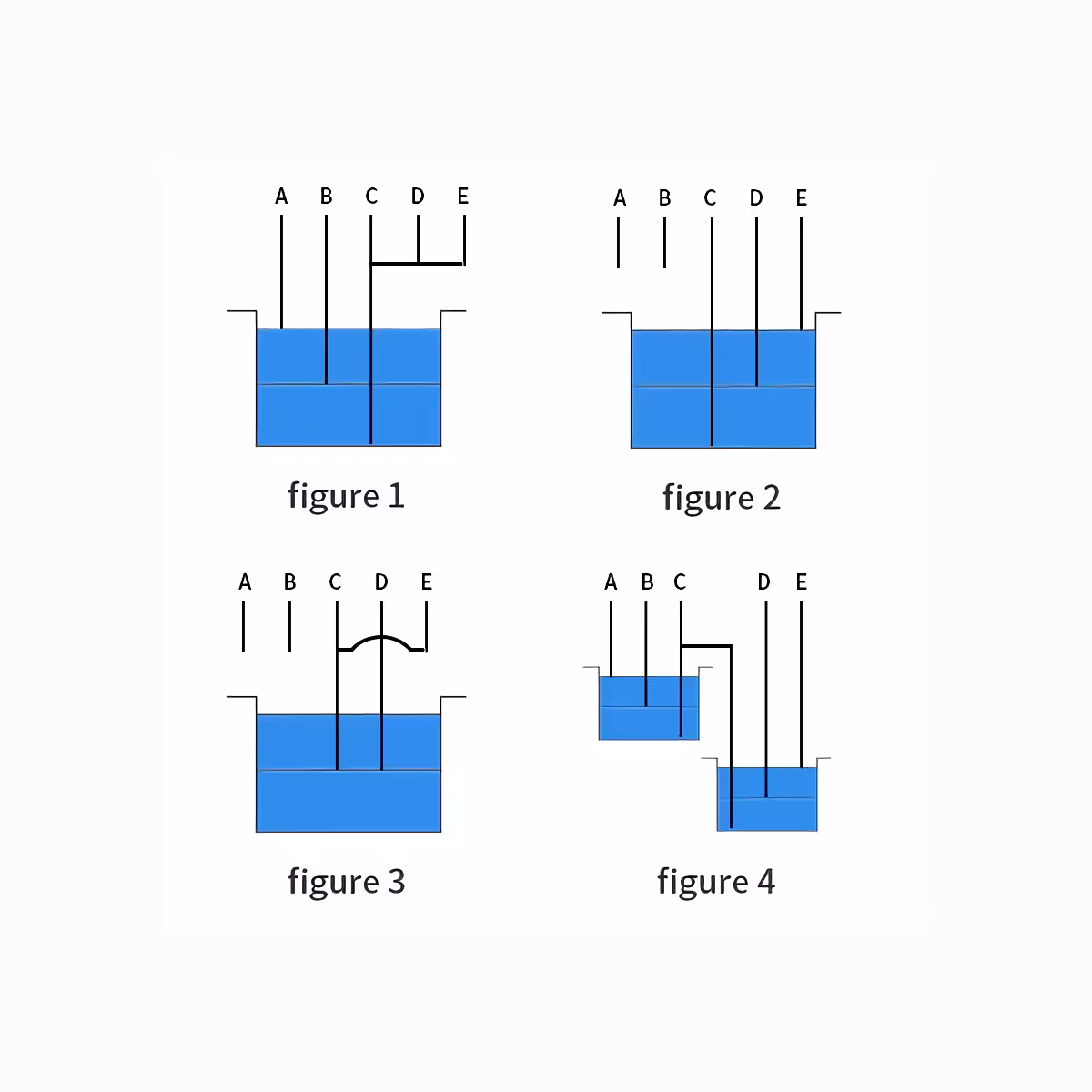

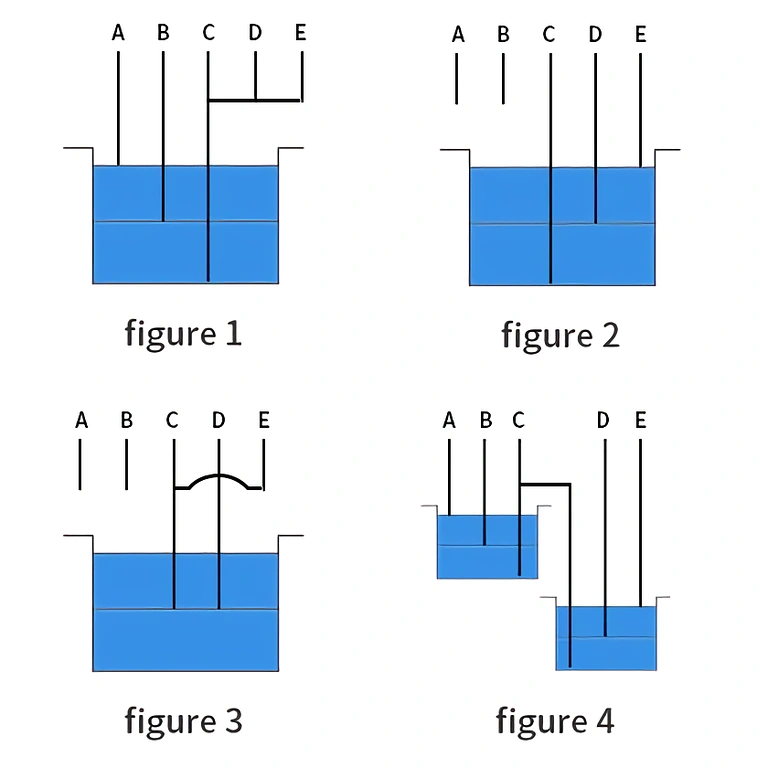

Tartály automatikus töltése (1. ábra): Csatlakoztassa az A (piros) szondát a felső szinthez (leállítja a szivattyút, ha tele a tartály); a B (kék) szondát az alsó szinthez (elindítja a szivattyút, ha csökken a szint); a C (fekete) szondát közös pontként az aljára. A D (zöld) és E (sárga) szondákat a C-vel együtt kell bekötni.
Tartály automatikus ürítése (2. ábra): Az E szonda a felső szinten indítja a szivattyút; a D szonda az alsó szinten leállítja; a C marad a közös pont. Az A és B szondák nincsenek bekötve.
Minimális szint fenntartása (3. ábra): Csatlakoztassa a C és D szondákat az alacsony szint ellenőrzéséhez; készítsen egy rövidzárat az E és C között. Az A és B szondák nincsenek bekötve. A szivattyú automatikusan leáll, ha a vízszint a minimális küszöb alá esik.
Automatikus átfejtés két tartály között (4. ábra): Az A szonda a felső tartály felső szintjén (leállítás); a B szonda a felső tartály alsó szintjén (indítás); a C a közös pont mindkét tartályhoz; a D az alsó tartály alacsony szintjén (leállítás); az E az alsó tartály magas szintjén (indítás). Ha az alsó tartályban nincs szükség felső szintű aktiválásra, az E szonda kihagyható.
Állítsa a kapcsolót AUTO állásba a folyamatos automatikus működéshez, vagy ON/OFF állásba a kézi beavatkozáshoz.

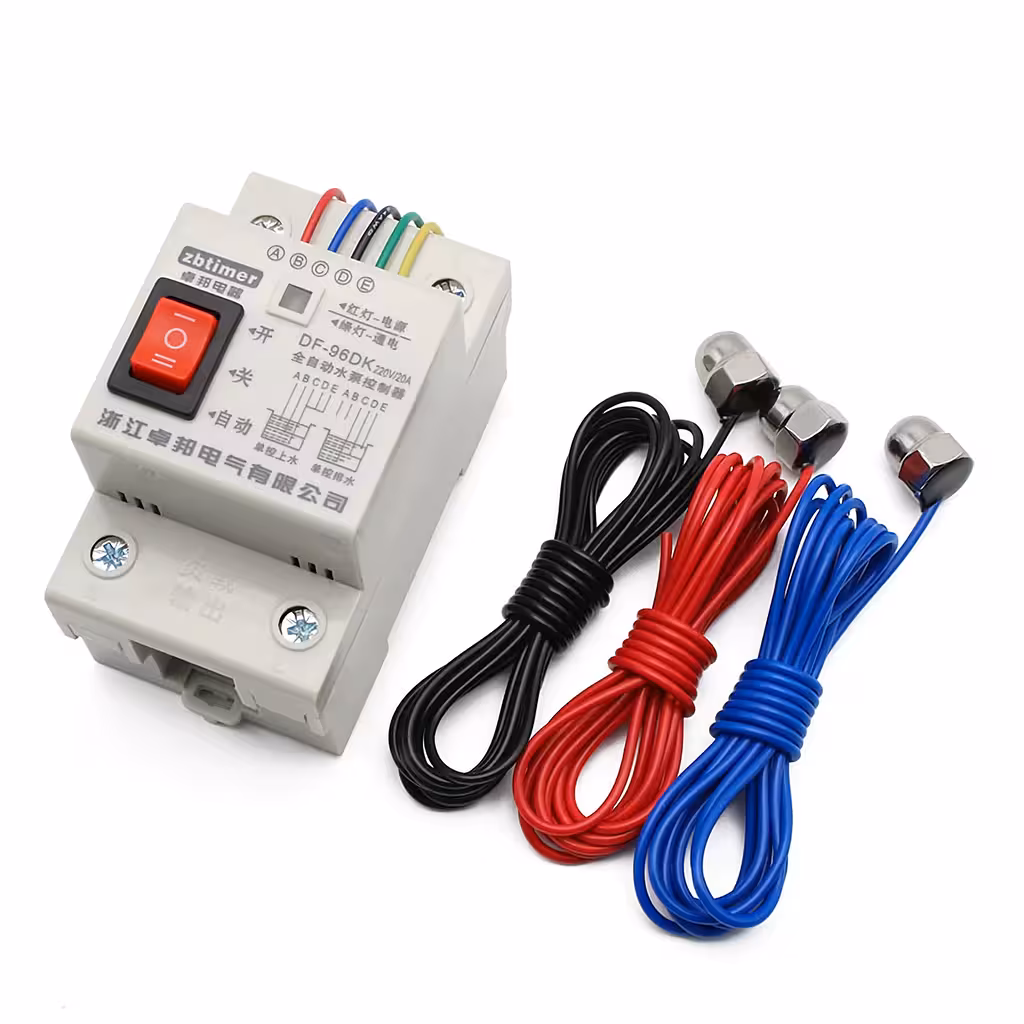

A csomag tartalma

1× Automata vízszintszabályozó relé 220V

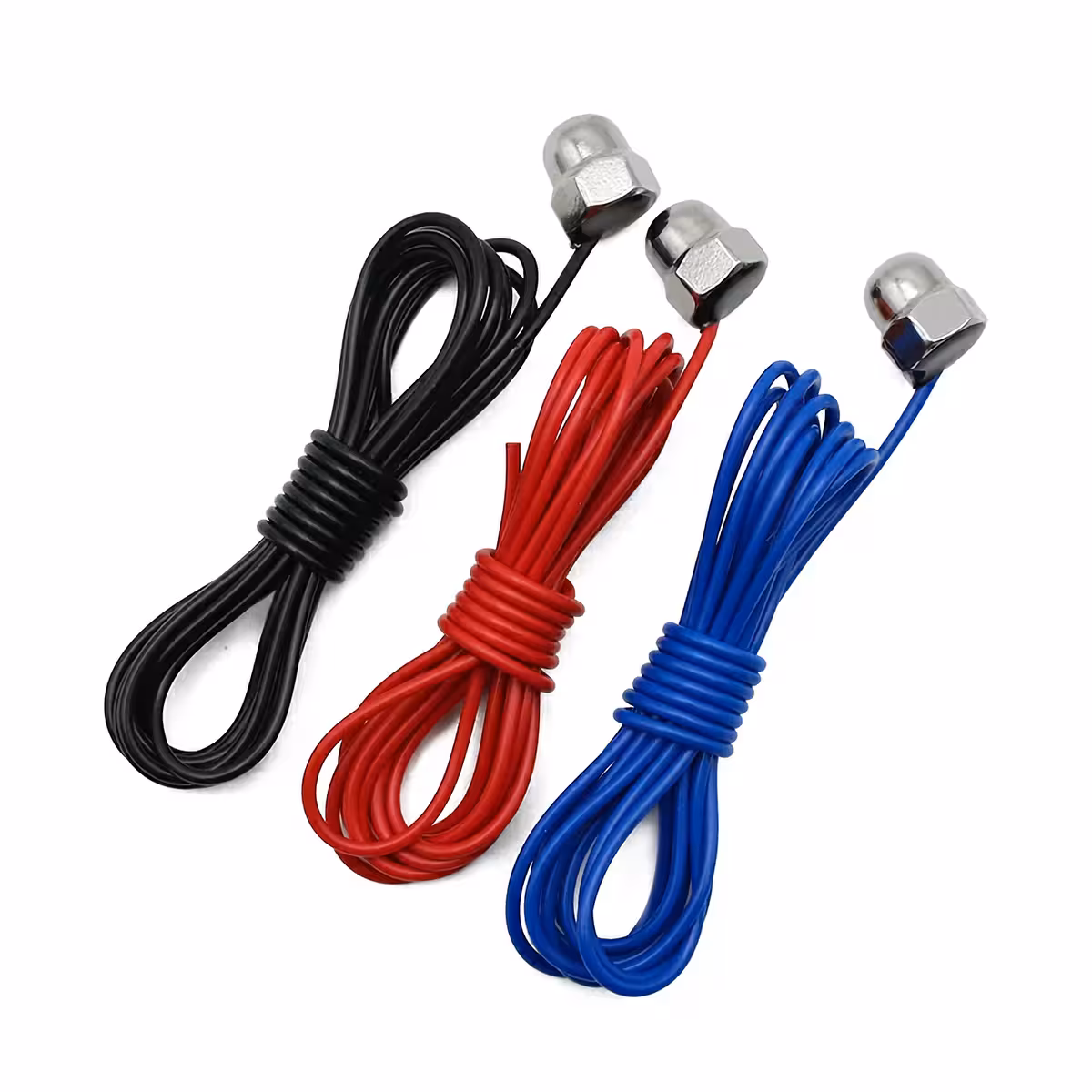

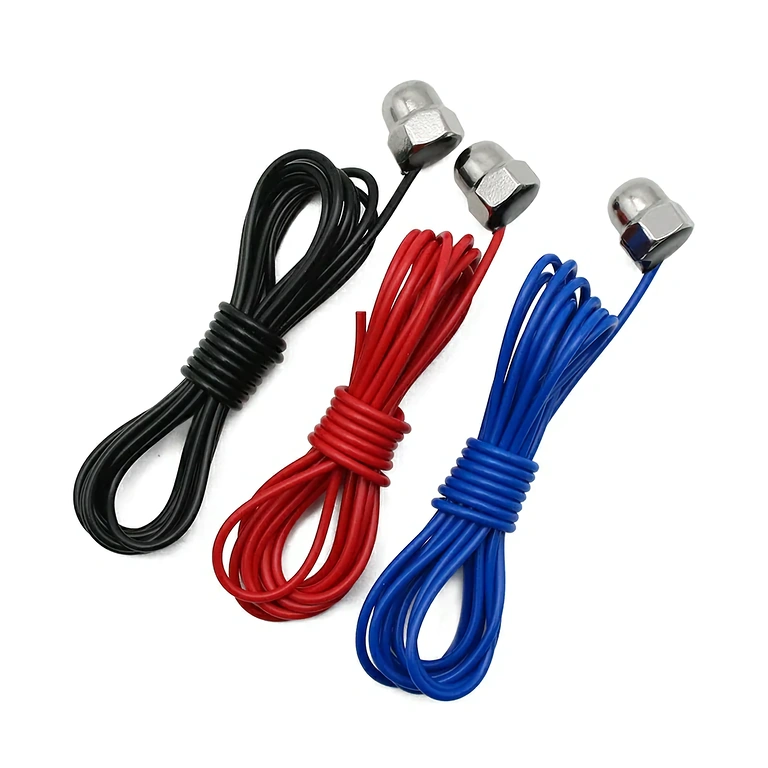

3× Rozsdamentes acél szintérzékelő szonda (egyenként 5 m)

Gyakran Ismételt Kérdések

Kompatibilis bármilyen típusú búvárszivattyúval?

Igen, működik 220V AC búvár- és felszíni szivattyúkkal, amennyiben az áramfelvétel nem haladja meg a 20A-t (rezisztív) vagy 10A-t (induktív). Telepítés előtt ellenőrizze a szivattyú műszaki adatlapját.

Használhatom a szondákat sós vagy klóros vízben (medencék)?

Igen. A szondák korrózióállóak, bírják a klóros vagy sós vizet a szokásos koncentrációban. Nagyon agresszív kémiai környezetben rendszeresen ellenőrizze az állapotukat, és cserélje őket, ha kopás jelei mutatkoznak.

Meghosszabbíthatom a szondák kábelét 5 méternél hosszabbra?

Igen, megfelelő keresztmetszetű elektromos kábellel és vízmentes csatlakozókkal. 20 méternél nagyobb távolság esetén használjon árnyékolt kábelt az interferencia és a téves kapcsolások elkerülése érdekében.

Mi történik áramszünet után?

Az áramellátás visszatérésekor a relé a kapcsoló állásának és az aktuális vízszintnek megfelelően folytatja a működést. A készülék nem rendelkezik belső memóriával, a szivattyú azonnal az aktuális feltételeknek megfelelően reagál.

Képes egyszerre vezérelni az átfejtést két tartály között?

Igen. A 4. ábrán látható forgatókönyv szerint a relé a 3 mellékelt szondával figyeli mindkét tartály szintjét, és automatikusan kezeli a vízátfejtést.
