12V–36V akkumulátor mélykisülés elleni védelmi modul — automatikus lekapcsolás és visszakapcsolás, teljes kontroll alatt
Egy teljesen lemerült akkumulátor soha többé nem nyeri vissza eredeti kapacitását. Ez gyakran előfordul lakóautókban, hajókban, off-grid napelemes rendszerekben vagy hosszabb ideig álló autókban — és általában túl későn vesszük észre a bajt. Ez a mélykisülés elleni védelmi modul még azelőtt közbelép, hogy a probléma bekövetkezne: automatikusan lekapcsolja a fogyasztókat, ha a feszültség a beállított érték alá esik, majd a feszültség visszatérésekor önállóan újraindítja a tápellátást.
Megjegyzés: A készülék nem alakítja át a feszültséget — a kimeneti feszültség megegyezik a bemenetivel. A maximálisan támogatott áramerősség 10A.
Miért válaszd ezt a modult? (Főbb előnyök):
- Teljesen automatikus lekapcsolás és visszakapcsolás — az Auto Power-Off és Auto Reconnect funkciók beavatkozás nélkül működnek; ideális felügyelet nélküli rendszerekhez
- 0.1V-os beállítási pontosság — pontosan 11.5V-ot vagy 22.8V-ot állíthatsz be, nem csak hozzávetőleges értékeket; ez különösen fontos a szűk feszültségtartományú LiFePO4 és Li-Ion akkumulátoroknál
- Nativ kompatibilitás 12V, 24V és 36V DC rendszerekkel — ugyanaz a modul használható autó akkumulátorhoz, napelemes rendszerhez vagy Li-Ion pakkhoz, hardveres módosítás nélkül
- Konfigurálható hiszterézis — elkerülheted a gyors kapcsolási ciklusokat, amelyek koptatják a relét; a visszakapcsolási differenciát pontosan a rendszered igényeihez igazíthatod
- Alacsony, 1.5W alatti saját fogyasztás — nem meríti feleslegesen az akkumulátort
Részletek és teljesítmény
A mélykisülés elleni védelmi modul egy dedikált mikrokontroller által vezérelt teljesítményrelét használ, amely valós időben méri a VIN terminálra csatlakoztatott forrás feszültségét. Amikor a feszültség a beállított lekapcsolási küszöbérték alá csökken (0.1V pontossággal), a relé megszakítja az áramkört, és a VOUT terminálra kötött fogyasztó azonnal lekapcsol. Az automatikus visszakapcsolás akkor történik meg, amikor a feszültség meghaladja a lekapcsolási küszöb és a beállított hiszterézis összegét, ezzel megelőzve a gyors, káros kapcsolgatást. A maximális megengedett áramerősség 10A, ami számos fogyasztóhoz elegendő: DC motorok, LED szalagok, töltésvezérlők, világítási rendszerek és egyebek.
| Paraméter | Érték / Részlet |
|---|---|
| Bemeneti feszültség | 12V – 36V DC |
| Kimeneti feszültség | Megegyezik a bemeneti feszültséggel |

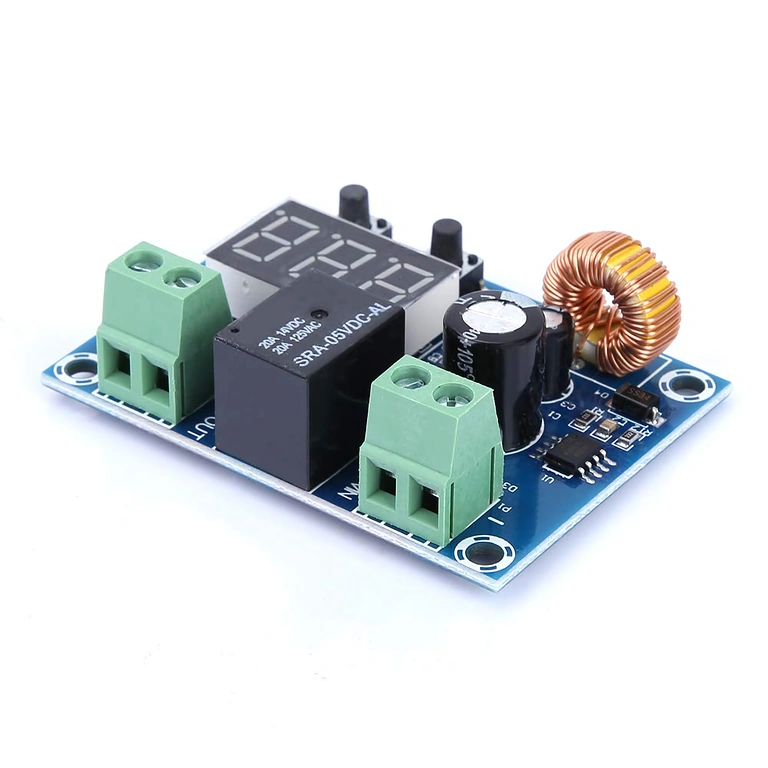

| Maximális áramerősség | 10A |
| Feszültségszabályozási pontosság | 0.1V |
| Saját fogyasztás | Max. 1.5W |

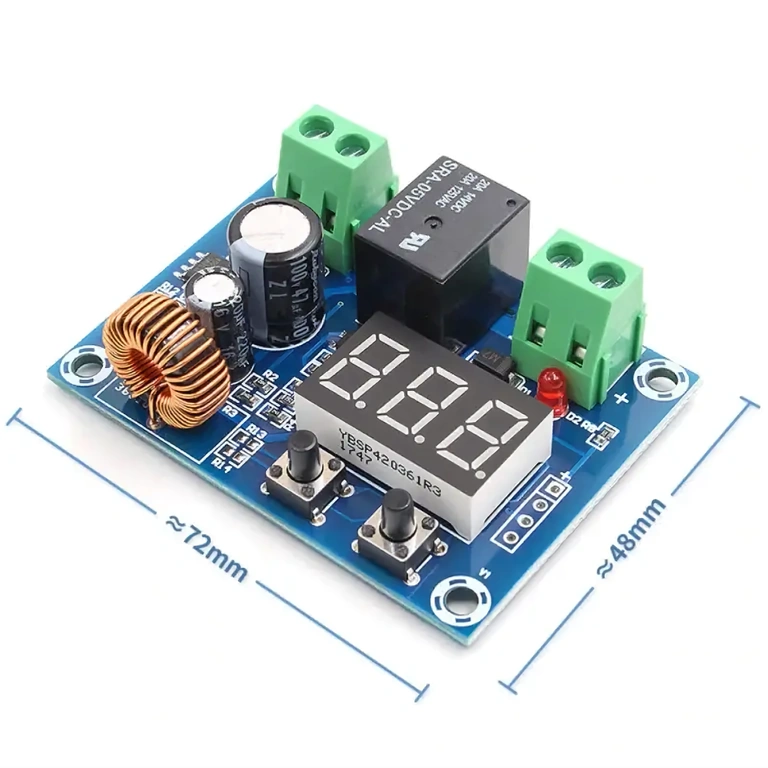

| Méretek | 57 × 42 × 19 mm |
| Súly | 28g |
| Rendszerkompatibilitás | 12V, 24V, 36V DC |
| Alkalmazási területek | Autó, napelem, akkumulátorok, DC rendszerek |
Programozási és használati útmutató
- Csatlakoztasd az akkumulátor pozitív és negatív pólusát a modul VIN termináljához (ügyelj a polaritásra).
- Csatlakoztasd a fogyasztót (motor, izzó, vezérlő stb.) a VOUT terminálhoz.
- Tartsd lenyomva a bal oldali gombot a lekapcsolási feszültség beállításához — rövid megnyomásokkal állítsd be a kívánt értéket (pl. 11.5V egy 12V-os akkumulátornál).
- Tartsd lenyomva a jobb oldali gombot a hiszterézis beállításához (az a feszültségkülönbség, amely a visszakapcsoláshoz szükséges, pl. 1V).
- Erősítsd meg a beállításokat — a relé automatikusan lekapcsolja a fogyasztót, ha a feszültség a küszöbérték alá esik, és visszakapcsolja, amint a feszültség eléri az optimális szintet.
A csomag tartalma
- 1x Akkumulátor mélykisülés elleni védelmi modul 12V–36V 10A
Gyakran ismételt kérdések
Kompatibilis a LiFePO4 és Li-Ion akkumulátorokkal?
Igen, a modul bármilyen 12V és 36V közötti névleges feszültségű újratölthető akkumulátorral használható, beleértve a LiFePO4, Li-Ion, AGM és ólomsavas típusokat is, mivel a védelmi küszöb manuálisan, 0.1V pontossággal állítható.
Használható off-grid napelemes rendszerekhez?
Igen, ideális választás off-grid fotovoltaikus rendszerekhez. Megvédi a napelemes akkumulátort a mélykisüléstől azokban az időszakokban, amikor az energiatermelés nem elegendő a rendszer fogyasztásához.
Mi történik, ha a fogyasztó áramfelvétele meghaladja a 10A-t?
A 10A-es maximális áramerősség túllépése károsíthatja a belső relét. Nagyobb áramfelvételű fogyasztók esetén javasolt egy külső teljesítményrelé használata, amelyet a modul kimeneti jele vezérel.
A modul 24V-on vagy 36V-on is működik módosítások nélkül?
Igen, a modul natívan támogatja a 12V és 36V DC közötti bemeneti feszültségeket. Nincs szükség hardveres módosításra — csak a lekapcsolási küszöböt kell az akkumulátor névleges feszültségének megfelelően újrakonfigurálni.
A beállítások megmaradnak áramszünet után is?
Igen, a lekapcsolási feszültségre és a hiszterézisre vonatkozó programozott értékeket a modul nem felejtő memóriája tárolja, így azok az áramellátás megszakadása után is megmaradnak.
