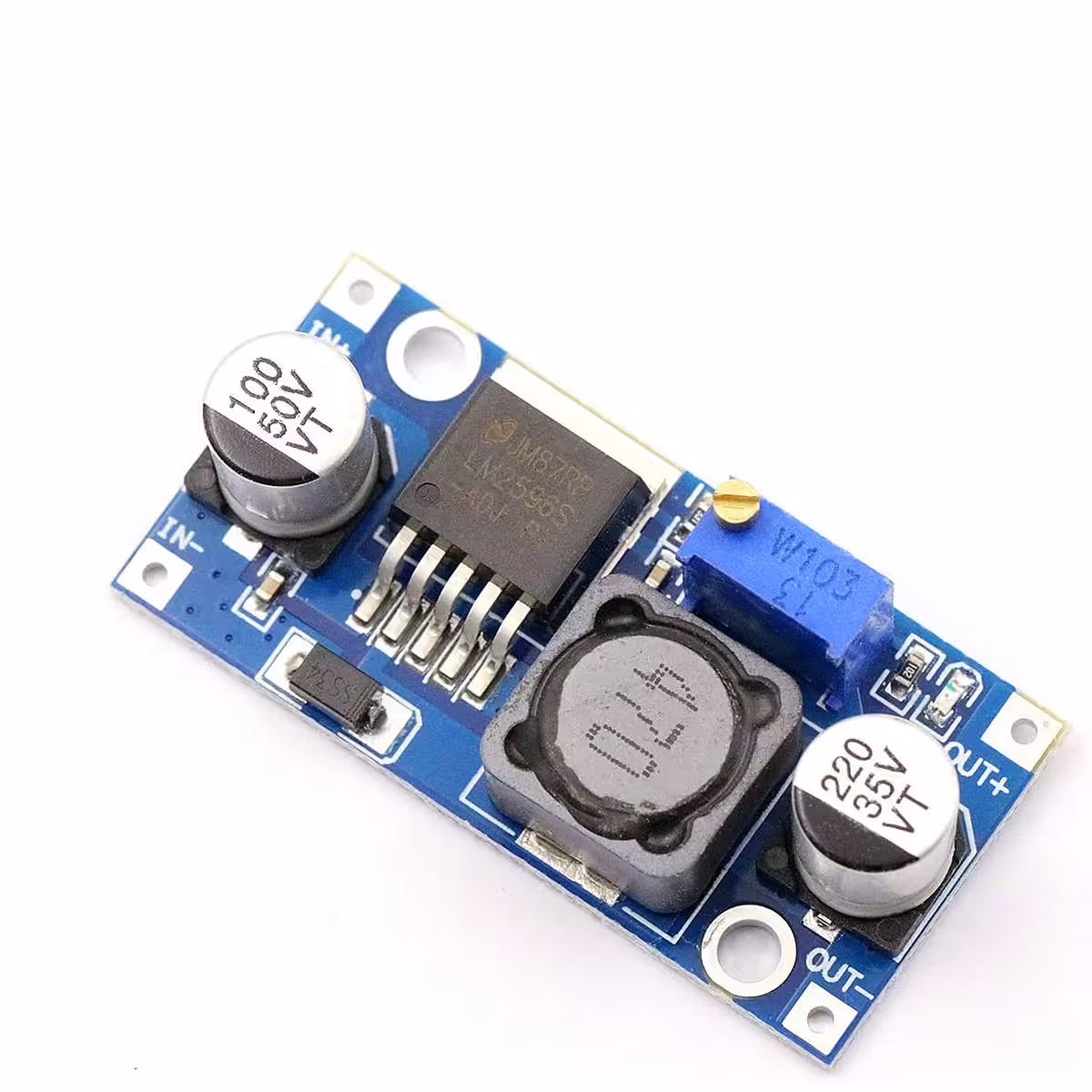

LM2596S Buck Converter – 5 darabos állítható step-down modul készlet, készen a projektekre
Van egy 12V-os tápegységed, de stabil 5V-ra van szükséged az Arduino projektedhez? Esetleg több prototípust szeretnél egyszerre táplálni anélkül, hogy külön-külön kellene beszerezned a modulokat? Ez az 5 darabos LM2596S készlet pontosan ezt a problémát oldja meg: állítható feszültség, minimális energiaveszteség és kompakt méret.
Megjegyzés: Ezek a modulok KIZÁRÓLAG step-down (feszültségcsökkentő) üzemmódban működnek. A bemeneti feszültségnek legalább 1.5V-tal magasabbnak kell lennie a kívánt kimeneti értéknél. 10W-ot meghaladó terhelés esetén ajánlott hűtőborda használata az integrált áramkörön.
Miért válaszd ezt a készletet? (Főbb előnyök):
- 5 modul egy csomagban — párhuzamos projektekhez vagy tartaléknak, így mindig kéznél lesz, ha szükség van rá.
- Akár 92%-os hatásfok — a hagyományos lineáris szabályzókkal (pl. LM7805) szemben, amelyek hőként pazarolják az energiát, itt szinte az összes áram a fogyasztóhoz jut.

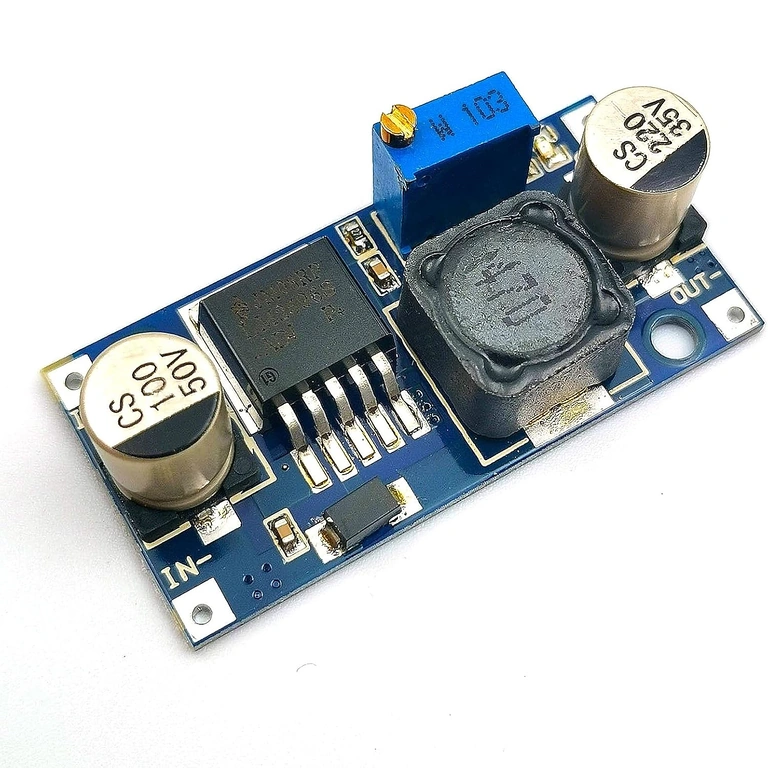

- Közvetlen szabályozás potenciométerrel — a kimeneti feszültség 1.23V és 30V között állítható, külső alkatrészek nélkül, csupán egy csavarhúzó segítségével.
- 30mV alatti hullámosság (ripple) — tiszta tápellátás RF modulok, érzékelők vagy zajérzékeny mikrokontrollerek számára.
- Beépített LED visszajelző — multiméter nélkül is azonnal látod, ha a modul feszültség alatt van.

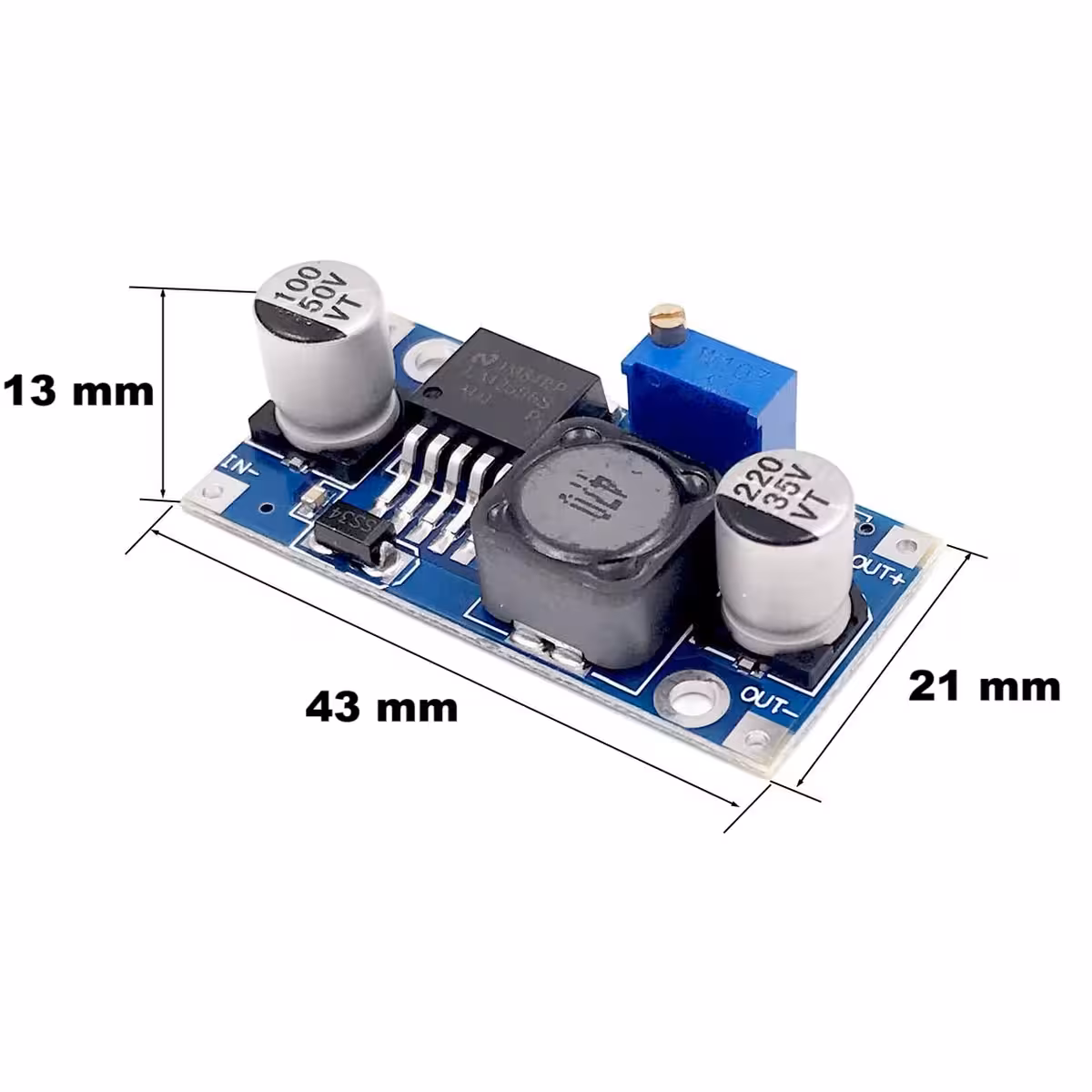

- Kompakt, 43×21×14 mm-es méret — könnyen beépíthető DIY házakba vagy közvetlenül egyedi nyomtatott áramkörökre (PCB).
- Széles hőmérsékleti tartomány: -45°C ~ +85°C — stabil működés ipari környezetben vagy kültéri alkalmazásoknál is.
Részletek és teljesítmény
A modul szíve az LM2596S integrált áramkör, amely 150KHz-en kapcsol — ez a frekvencia elég magas ahhoz, hogy kisméretű kondenzátorokat és tekercseket használhassunk a stabilitás feláldozása nélkül. A kimeneti hullámosság 30mV alatt marad, így kiválóan alkalmas RF/vezeték nélküli modulok vagy érzékeny analóg érzékelők táplálására. 2.5A folyamatos áramerősség felett hűtőborda használata javasolt; bár a chip melegszik, a beépített túláram- és túlmelegedés elleni védelem automatikusan beavatkozik.
| Paraméter | Érték / Részletek |
|---|---|
| Bemeneti feszültség | 4V – 35V DC |
| Kimeneti feszültség (állítható) | 1.23V – 30V DC |
| Maximális kimeneti áram | 3A (folyamatosan ajánlott <2.5A) |
| Konverziós hatásfok | akár 92% |
| Kimeneti hullámosság | <30mV |
| Kapcsolási frekvencia | 150KHz |
| Üzemi hőmérséklet | -45°C ~ +85°C |
| Modul méretei | 43 × 21 × 14 mm |
| Működésjelző | Beépített LED |
| Darabszám a készletben | 5 modul |

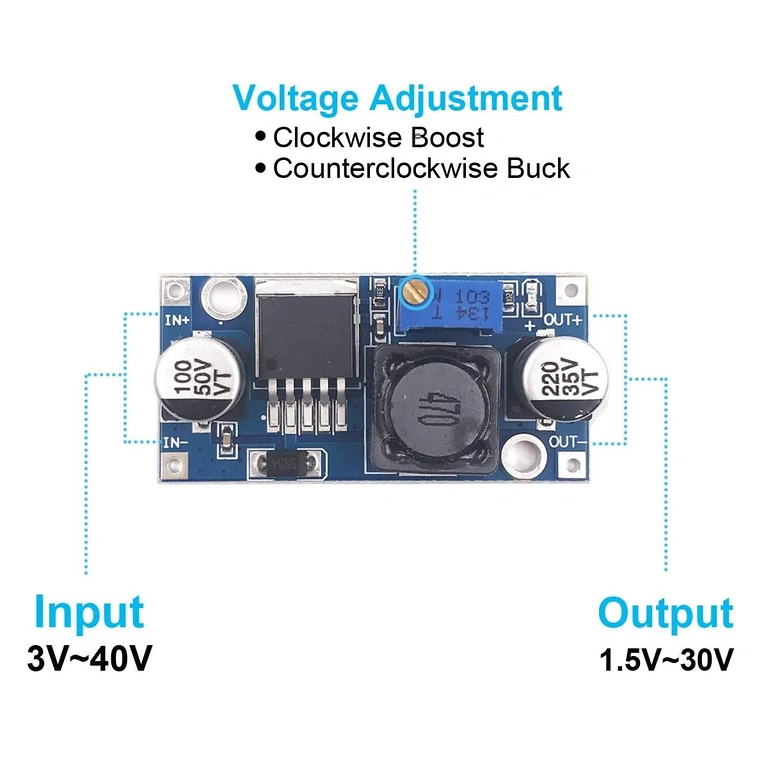

Használati útmutató

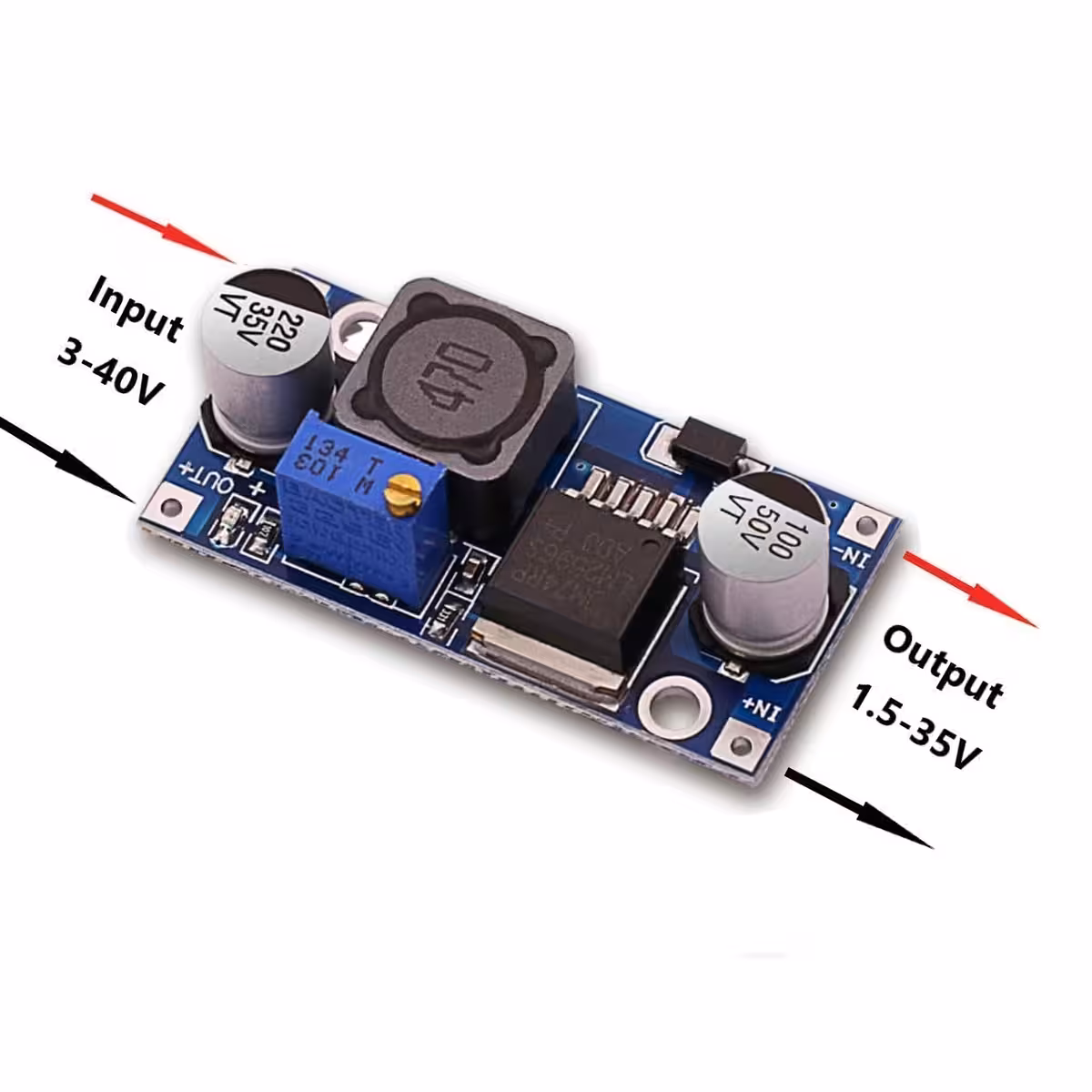

- Csatlakoztasd a DC tápforrást a bemeneti (IN+ és IN-) pontokhoz, ügyelve a polaritásra.
- Mielőtt a fogyasztót rákötnéd, mérd meg a kimeneti feszültséget az OUT+ és OUT- pontokon egy digitális multiméterrel.
- A potenciométer óramutató járásával megegyező irányba forgatásával növelheted, ellentétes irányba forgatásával csökkentheted a feszültséget.
- Ha elérted a kívánt értéket, csatlakoztasd a fogyasztót a kimenetre (OUT+ és OUT-).
- Ellenőrizd a visszajelző LED-et — ha világít, a modul megfelelően működik.
- 10W feletti terhelésnél ragassz egy alumínium hűtőbordát az LM2596S chipre a hőelvezetés és a hosszú élettartam érdekében.
A csomag tartalma

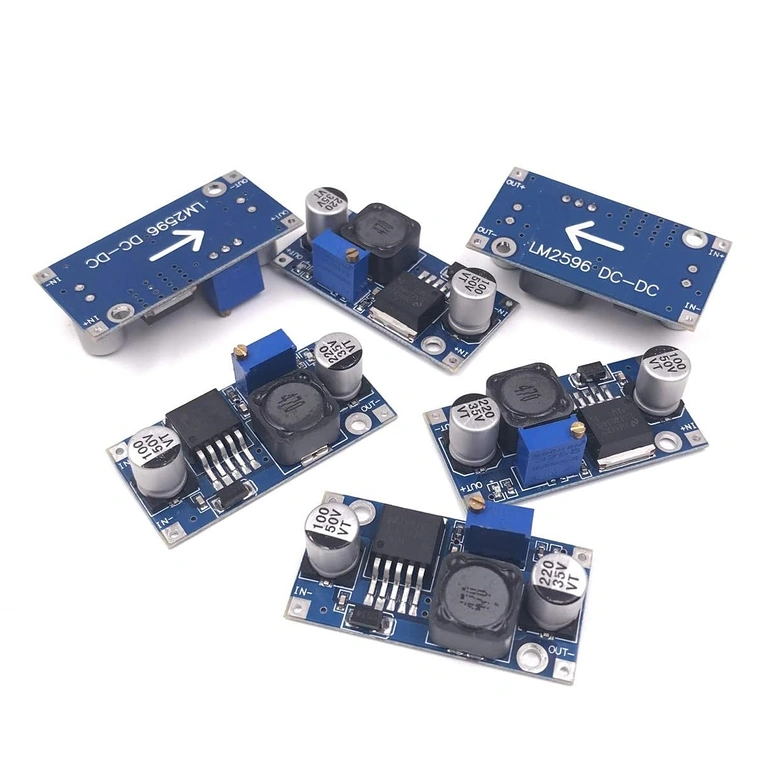

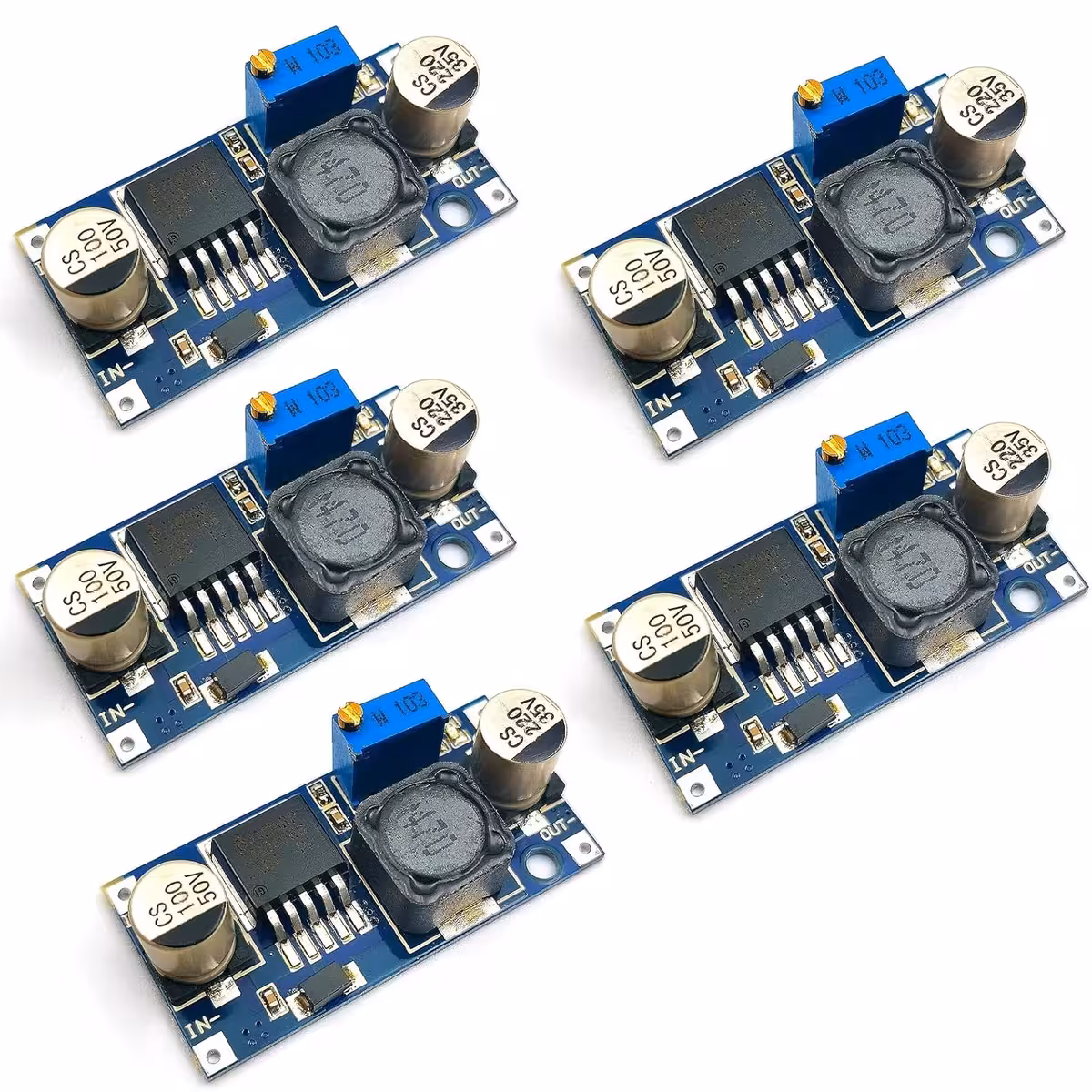

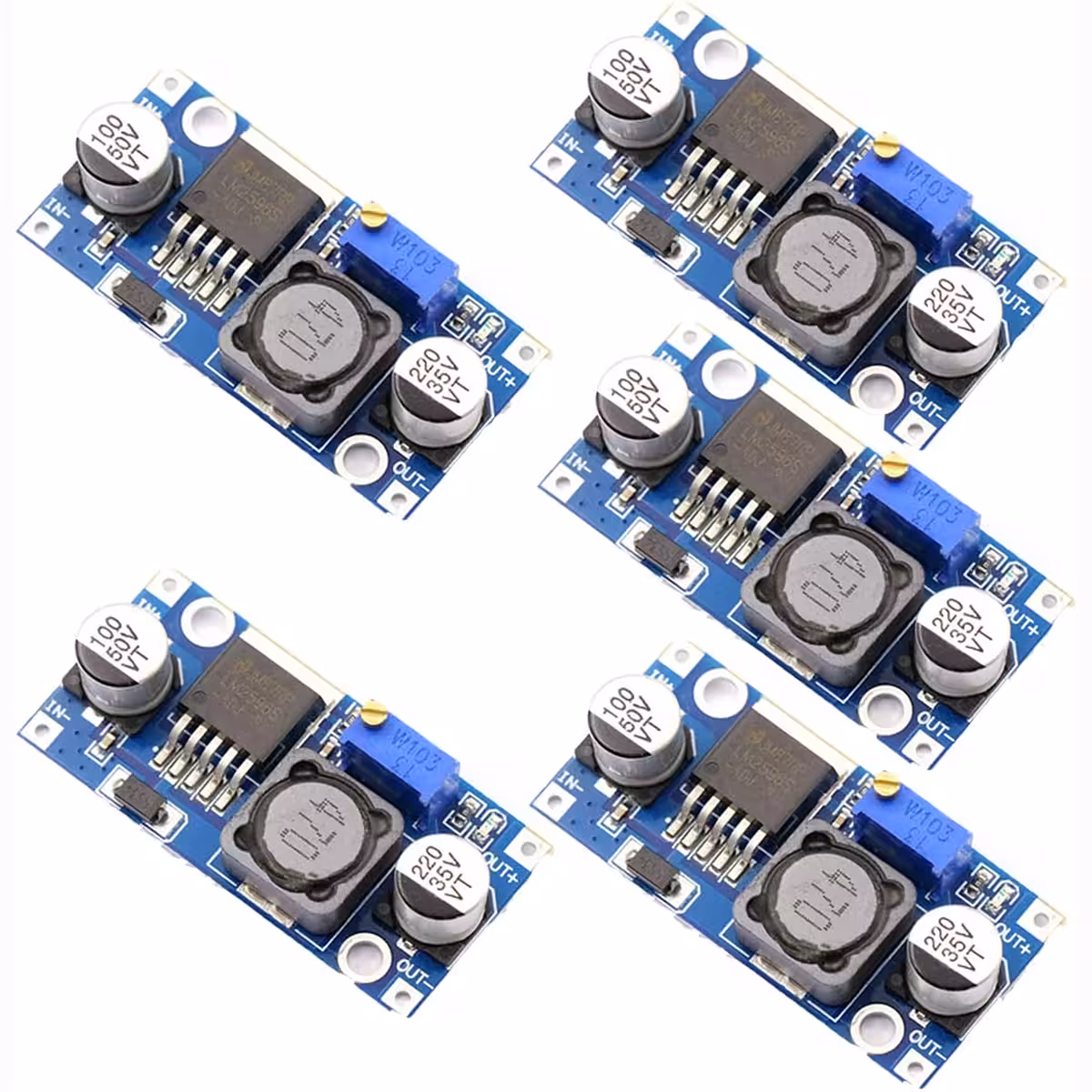

- 5 × LM2596S DC-DC Step-Down Buck Converter modul
Gyakran Ismételt Kérdések
Használhatom az LM2596S modult feszültségnövelésre (step-up)?
Nem. Az LM2596S kizárólag step-down (buck converter), azaz feszültségcsökkentésre alkalmas. Ha feszültségnövelésre van szükséged, keress MT3608 vagy hasonló típusú modult.
Mekkora bemeneti feszültség szükséges, ha 5V-ot szeretnék a kimeneten?
Minimum 6.5V bemeneti feszültség szükséges. Általános szabály: a bemeneti feszültségnek legalább 1.5V-tal magasabbnak kell lennie a kívánt kimeneti értéknél.
Kompatibilis Arduino-val és Raspberry Pi-vel?
Igen. Ez az egyik leggyakoribb felhasználási módja — a modullal közvetlenül 12V-os akkumulátorról vagy autós tápról biztosíthatsz stabil 5V-ot a paneleknek.
Rendelkezik rövidzár elleni védelemmel?
Az LM2596S chip beépített túláram- és túlmelegedés elleni védelemmel rendelkezik, de dedikált rövidzárvédelemmel nem. A biztonság érdekében javasoljuk egy külső biztosíték beépítését a bemeneti ágba.
Miért melegszik a modul nagy terhelésnél?
10W feletti teljesítménynél a hőelvezetés kritikussá válik. Egy kisméretű alumínium hűtőborda a chipre helyezve csökkenti az üzemi hőmérsékletet és jelentősen meghosszabbítja a modul élettartamát.
