1 csatornás relé modul optocsatolóval – Biztonságos 230V-os vezérlés Arduino vagy Raspberry Pi segítségével

Szeretnél egy 230V-os szivattyút, lámpát vagy motort kapcsolni egy GPIO pinről? Galvanikus leválasztás nélkül egyetlen feszültségtüske is azonnal tönkreteheti a mikrokontrolleredet. Ezek az optocsatolós relé modulok elektromos védőfalat képeznek a vezérlőlogika és a nagyfeszültségű terhelés között — így bármi történjék is a 230V-os körön, a kimeneteid biztonságban maradnak.

Megjegyzés: A rendelés véglegesítésekor válaszd ki a számodra szükséges változatot — 5V-os vagy 12V-os relé modul. A készlet 4 darab modult tartalmaz a kiválasztott feszültségértékben.

Miért válaszd ezt a készletet? (Főbb előnyök):

Galvanikus leválasztás optocsatolóval — a vezérlő- és a teljesítménykör teljesen el van választva egymástól; a terhelés oldali rövidzárlat nem jut el a GPIO vagy digitális pinekig.
Jumperrel választható High/Low trigger — a kapcsolási logika 5 másodperc alatt átállítható, nincs szükség átkábelezésre vagy a forráskód módosítására.
Hibatűrő kialakítás — ha a trigger jelvezeték véletlenül megszakad, a relé az alapértelmezett állapotban marad; nincs nem kívánt kapcsolás.
10A-es érintkezők valós terhelésekhez — támogatja az AC 250V/10A és DC 30V/10A értékeket; tökéletes lámpákhoz, szivattyúkhoz, ventilátorokhoz és kisebb háztartási vagy ipari motorokhoz.
Kompatibilis minden népszerű platformmal — Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC — ha van digitális kimenete, ezzel a modullal működni fog.
Előre szerelt csavaros sorkapcsok — az NC, C, NO, Coil+ és Coil- csatlakozások közvetlenül beköthetők, forrasztás vagy extra adapter nélkül.
4 darabos készlet — ideális többcsatornás projektekhez, vagy tartaléknak olyan rendszerekben, ahol a megbízhatóság kulcsfontosságú.

Részletek és teljesítmény

Az egyes modulokon található optocsatoló teljesen elválasztja a vezérlőáramkört a teljesítménykörtől — a Trigger vonalon folyó áram mindössze ~5 mA (az 5V-os változatnál), ami tökéletesen illeszkedik a modern mikrokontrollerek logikai szintjeihez, további ellenállások nélkül. A relé tekercse külön táplálható 5V DC vagy 12V DC feszültséggel, a választott típustól függően, az érintkezők pedig akár AC 250V / 10A terhelést is kapcsolhatnak. Az 5V-os változat közvetlenül integrálható USB-ről vagy szabványos 5V-os tápról üzemelő projektekbe, míg a 12V-os verzió kiváló választás autóipari rendszerekhez, vezérlőszekrényekhez és 12V-os akkumulátorról működő eszközökhöz.

Paraméter	Érték / Részlet
Tekercs tápfeszültség	5V DC vagy 12V DC (a választott változattól függően)
Maximális terhelhetőség	AC 250V / 10A, DC 30V / 10A
Leválasztás típusa	Optocsatoló
Trigger vonal áramerőssége	≈5 mA (5V-os modell)
Érintkező típusok	NC (Normally Closed) / C (Common) / NO (Normally Open)

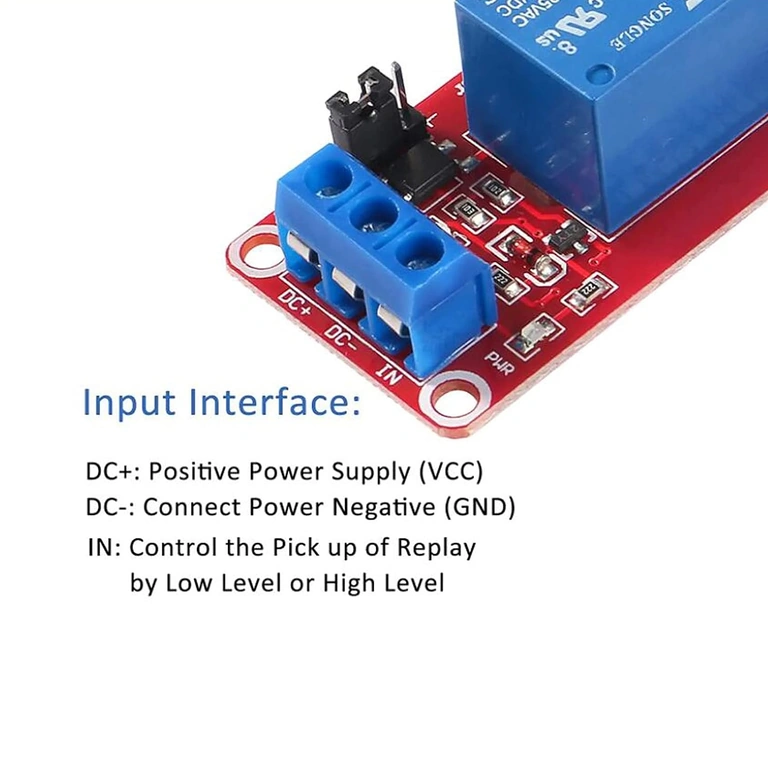

Modul bemenetek	Coil +, Coil –, Trigger
Trigger választás	Jumper: High-Level Trigger / Low-Level Trigger
Kompatibilitás	Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC
Darabszám a készletben	4 darab

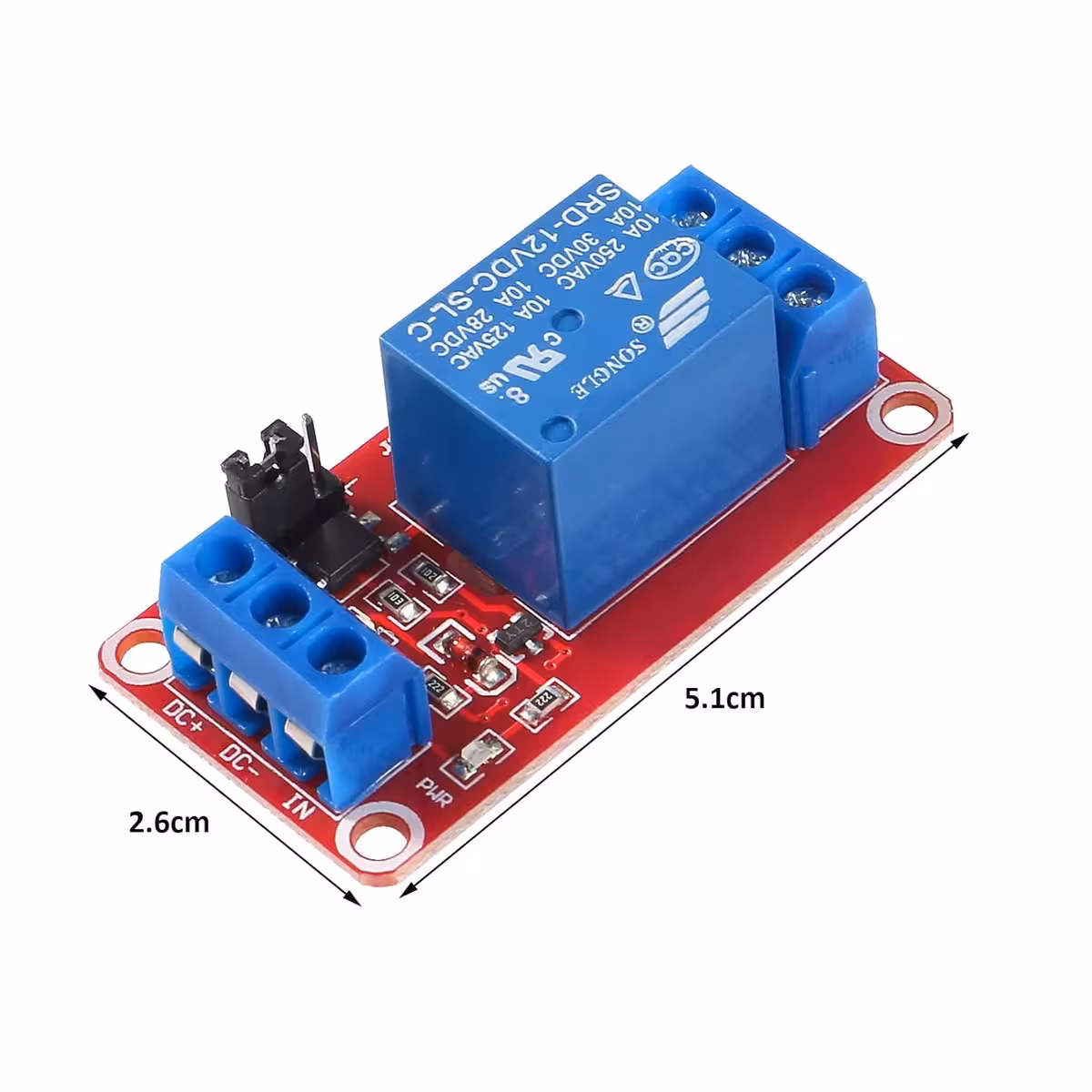

Modul típusa	1 csatornás (Single Channel Relay Module)

Programozási és használati útmutató

Csatlakoztasd a Coil + és Coil – pontokat a választott változatnak megfelelő tápfeszültséghez (5V vagy 12V DC).
Kösd a Trigger pint a mikrokontrollered egy digitális kimeneti pinjére (GPIO, Arduino digitális pin stb.).
Állítsd a jumpert a kívánt pozícióba: High-Level Trigger (a relé HIGH jelre kapcsol) vagy Low-Level Trigger (a relé LOW jelre kapcsol).

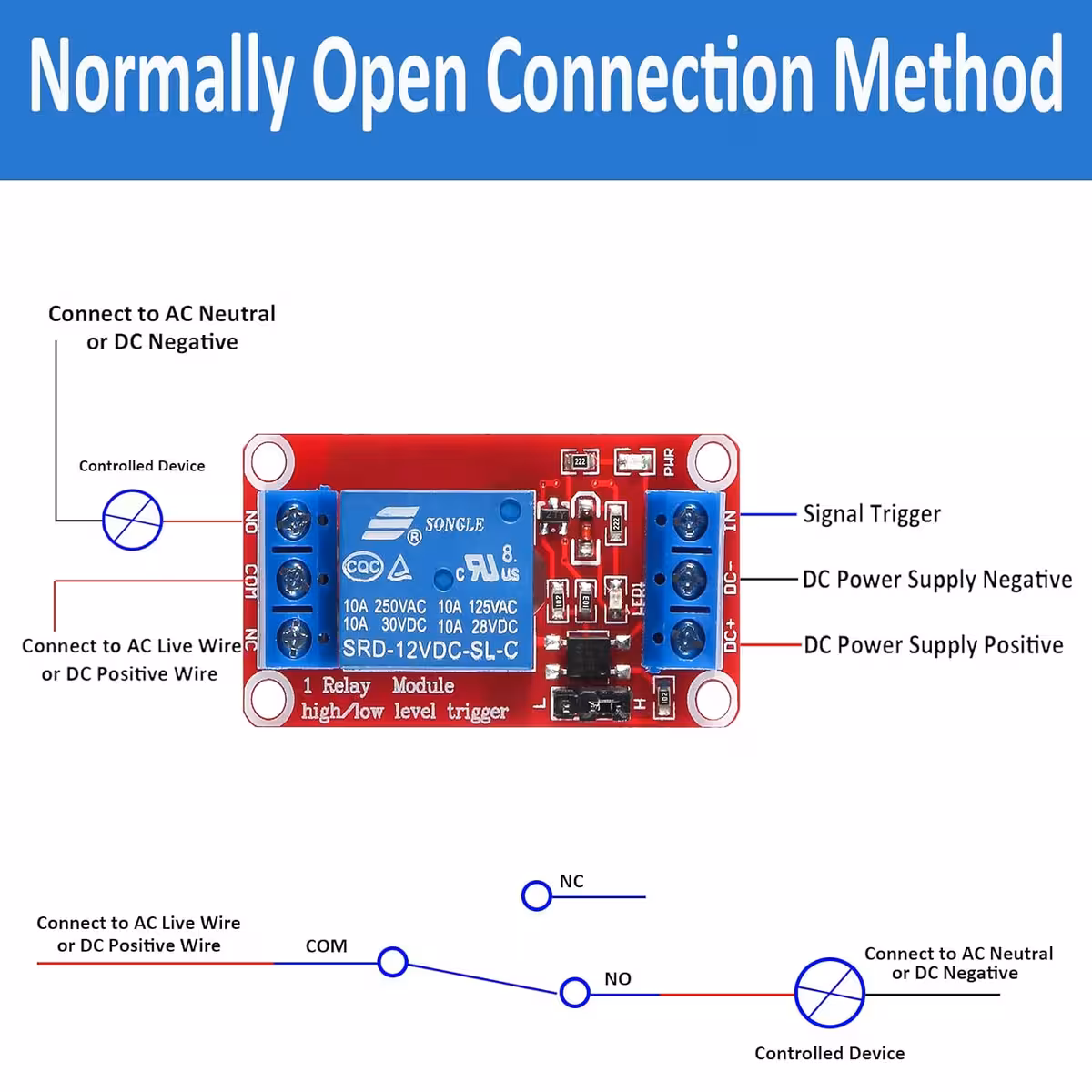

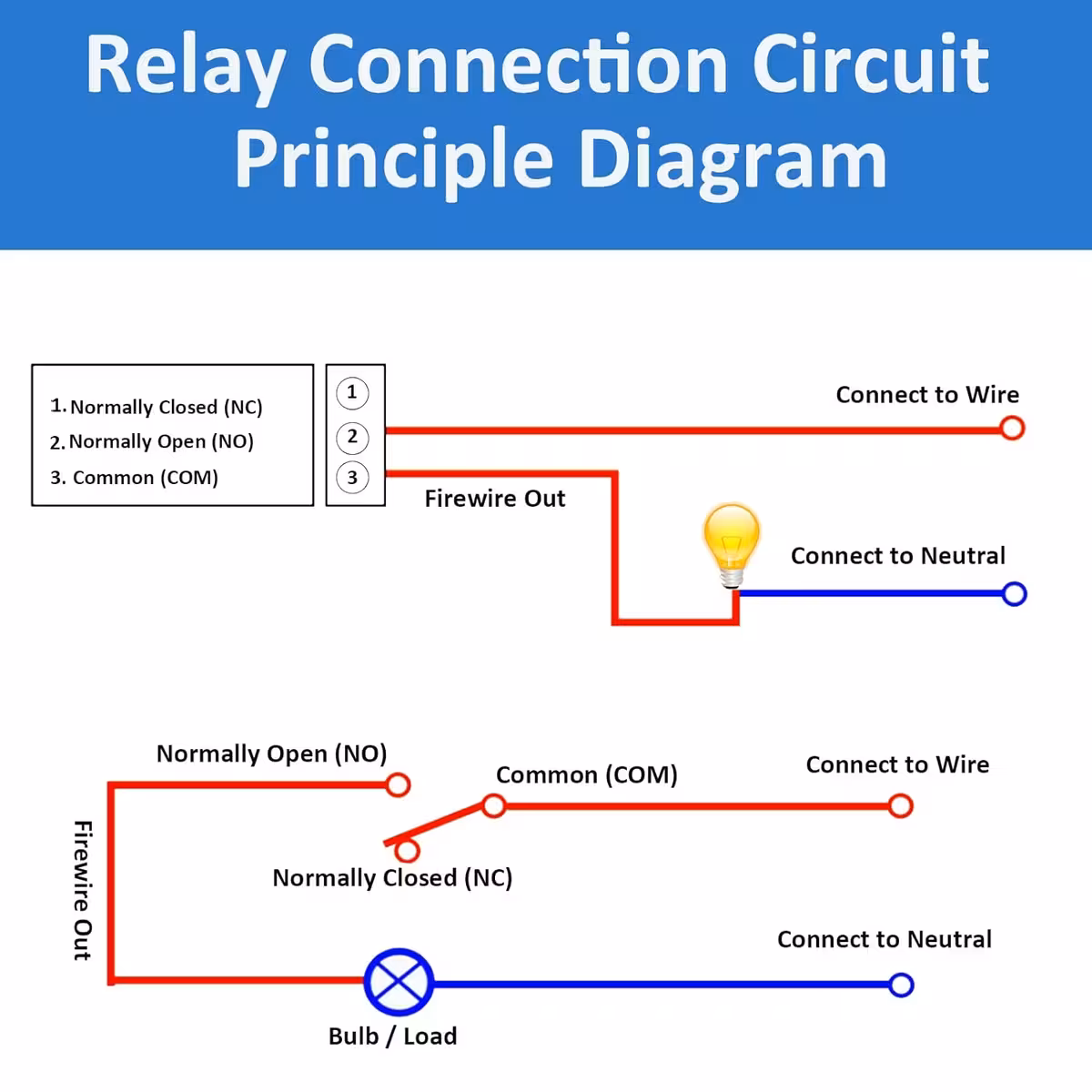

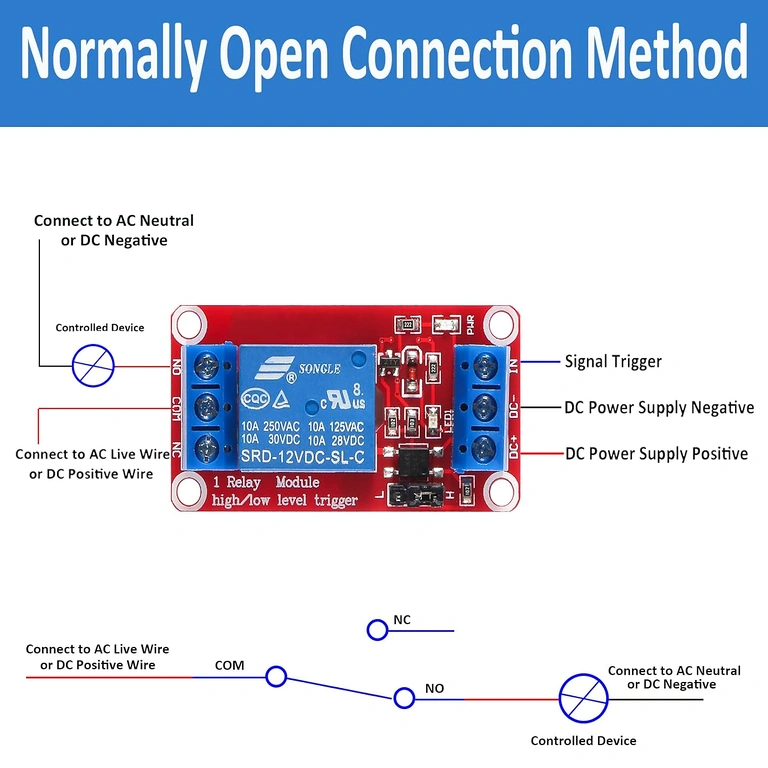

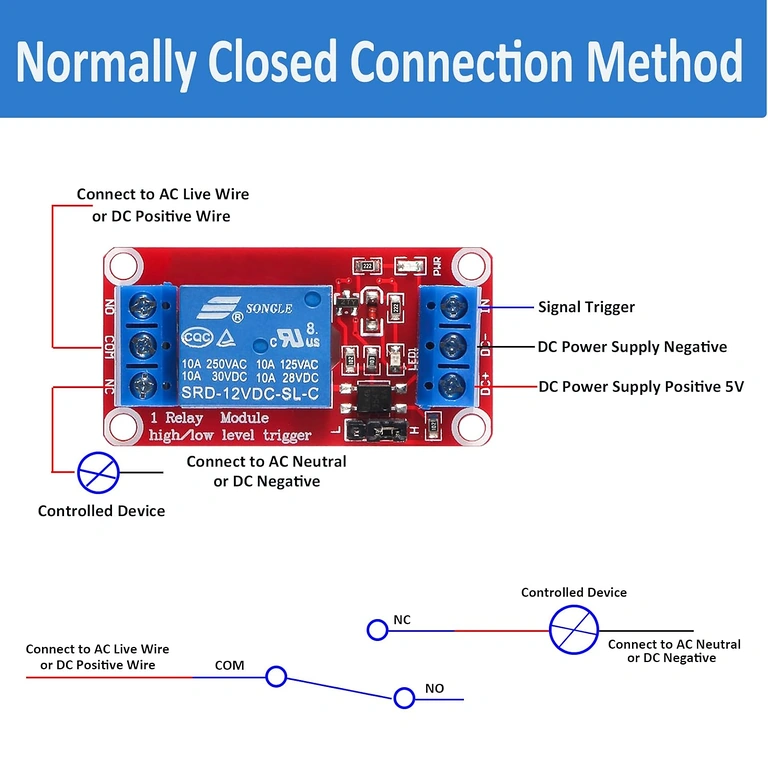

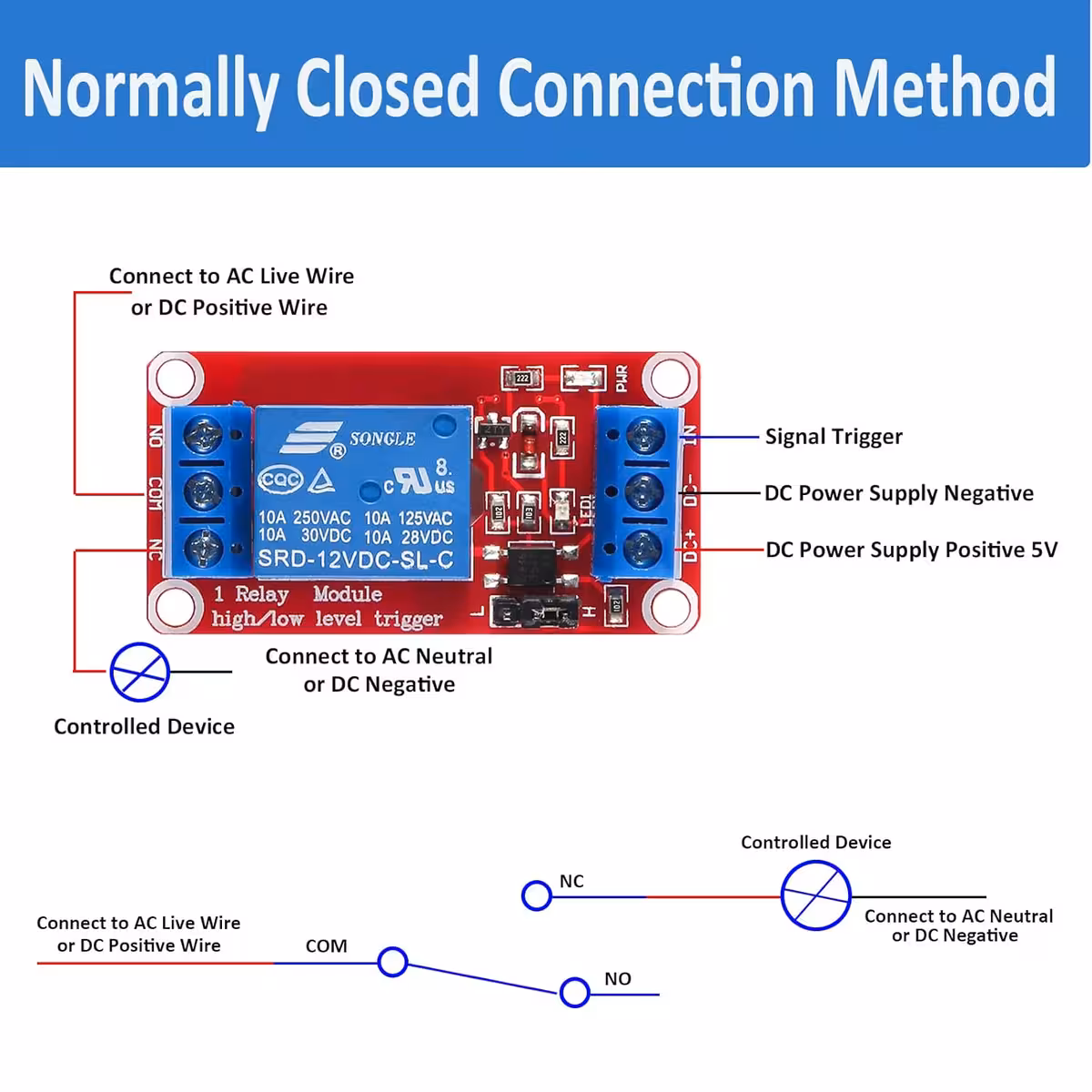

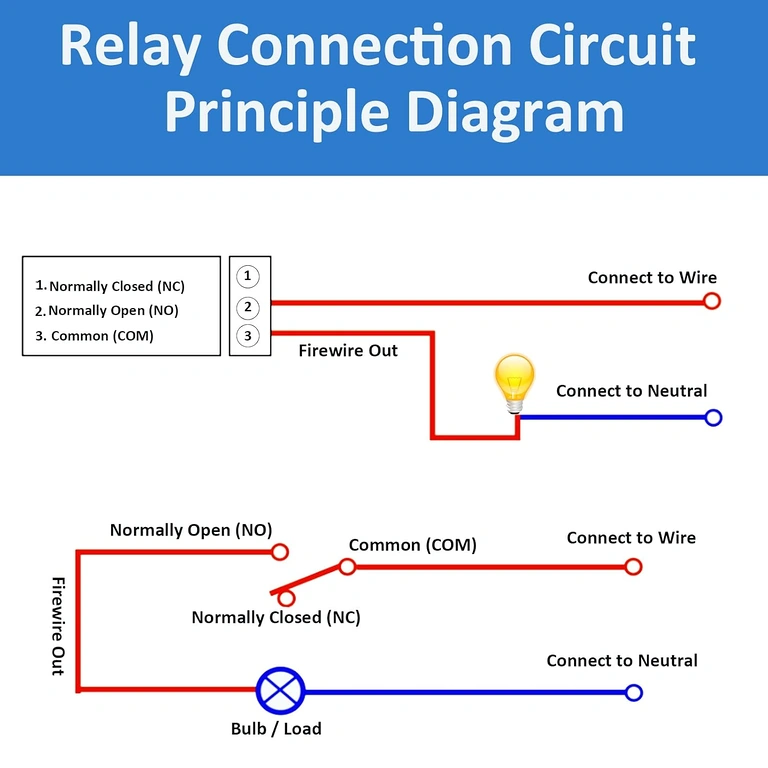

Csatlakoztasd a terhelést az NC/C (alaphelyzetben zárt) vagy NO/C (alaphelyzetben nyitott) kivezetésekre, az alkalmazásod logikájától függően.
Küldj digitális parancsot a kódból (pl. digitalWrite(pin, HIGH) Arduino IDE-ben) a relé aktiválásához vagy kikapcsolásához.

A csomag tartalma

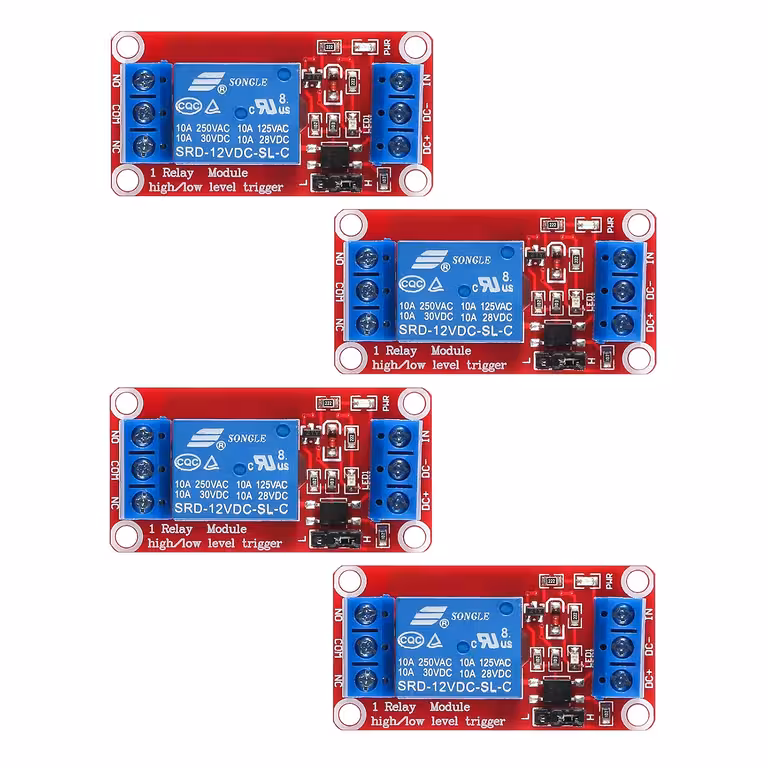

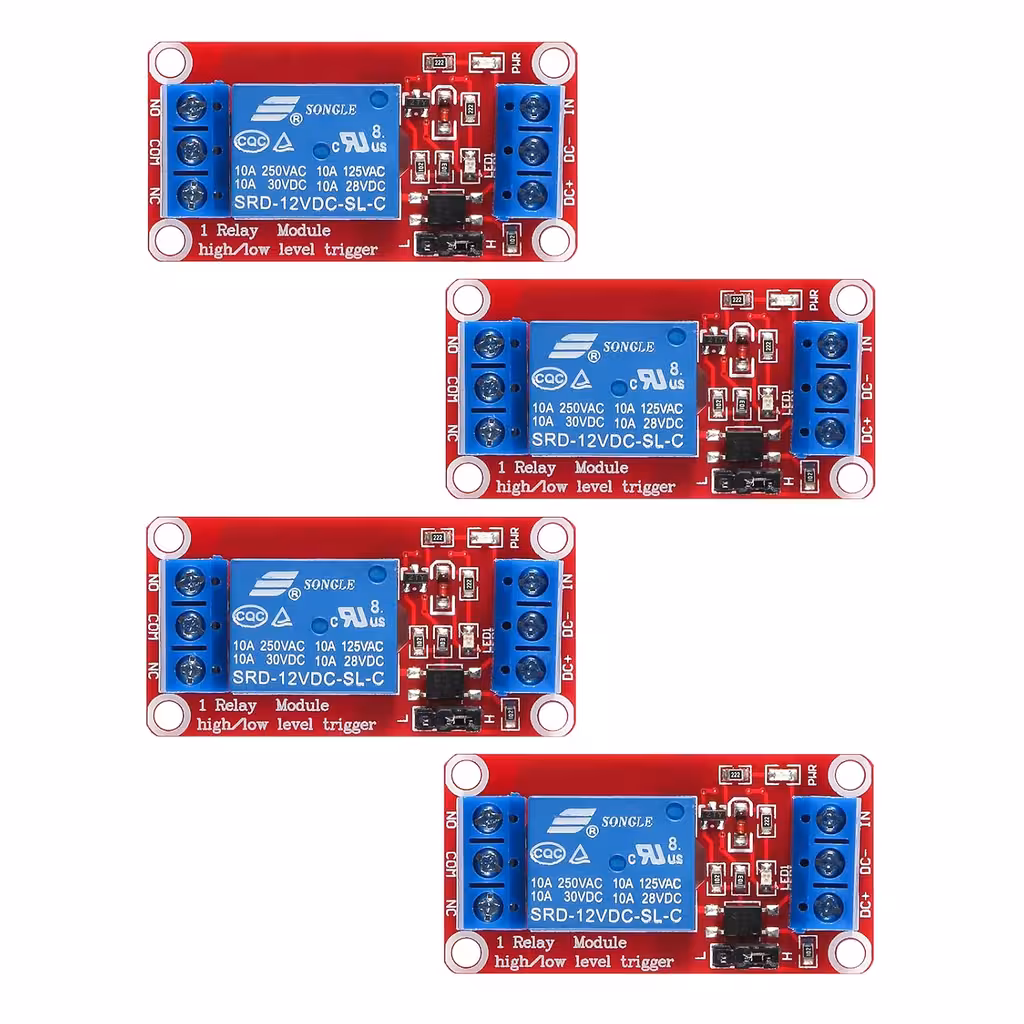

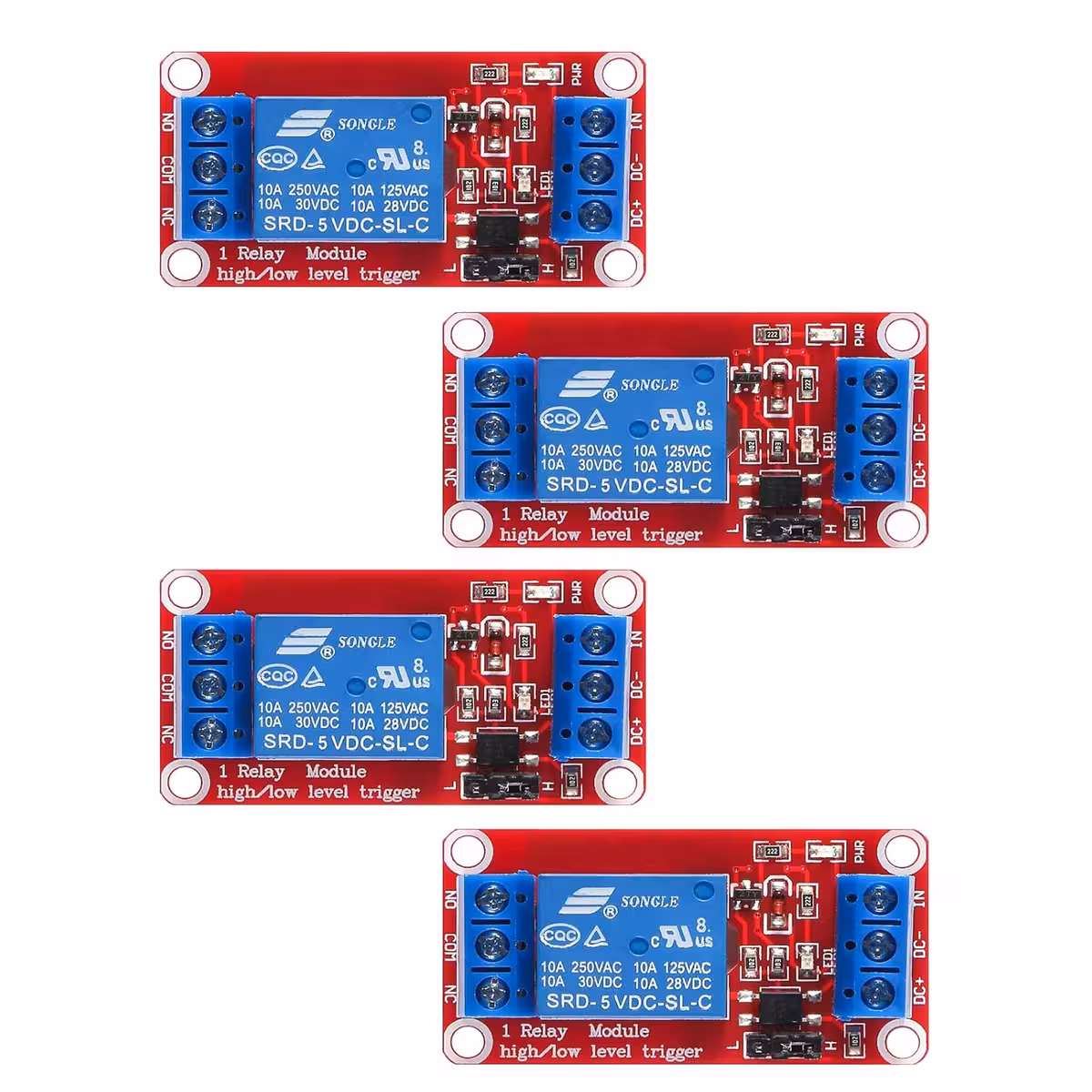

4 × 1 csatornás relé modul (5V vagy 12V — a rendeléskor választott változat)
Előre szerelt csavaros sorkapcsok minden modulon

Gyakran ismételt kérdések

Működik 3.3V-os trigger jellel (pl. Raspberry Pi, ESP32 esetén)?

Sok esetben igen, az optocsatoló 3.3V-os trigger jelet is fogad. A garantált működés érdekében használj 3.3V→5V logikai szintillesztőt, vagy ellenőrizd az optocsatoló adatlapján a minimális kapcsolási küszöböt. A tekercs tápellátásának minden esetben 5V-nak vagy 12V-nak kell maradnia, függetlenül a logikai jelszinttől.

Mi a gyakorlati különbség a High-Level és a Low-Level Trigger között?

High-Level Trigger esetén a relé akkor aktiválódik, amikor a Trigger pin HIGH jelet kap. Low-Level Trigger esetén LOW (GND) jellel kapcsol. A működési mód a jumper áthelyezésével egyszerűen váltható — kábelezés vagy kódmódosítás nélkül.

Vezérelhetek vele 230V-os eszközöket, például lámpát vagy kerti szivattyút?

Igen. Az érintkezők AC 250V / 10A terhelést bírnak, ami a legtöbb háztartási eszközhöz elegendő. Ügyelj arra, hogy ne lépd túl a 10A-es határt, és tartsd be az érintésvédelmi szabályokat, amikor hálózati feszültséggel dolgozol.

Vezérelhetem mind a 4 modult ugyanarról az Arduinóról?

Igen. Minden modulhoz mindössze egyetlen digitális pin szükséges a triggereléshez. Egy Arduino Uno 14 digitális pinnel rendelkezik, így a készlet mind a 4 modulja függetlenül vezérelhető, miközben még marad szabad pin egyéb perifériák számára.
