XT60H csatlakozók – 5 páros szett aranyozott érintkezőkkel és 0,5 mΩ ellenállással, nagy áramerősségű alkalmazásokhoz
A gyenge csatlakozások sokba kerülhetnek: teljesítményvesztés, túlmelegedés, beégett érintkezők. Ha LiPo, LiFePO₄ vagy Li-Ion akkumulátorokkal dolgozol 30–60A áramerősség mellett, olyan XT60H csatlakozókra van szükséged, amelyek nem hagynak cserben. Az 5 páros (apa + anya) szett aranyozott réz érintkezőket, mindössze 0,5 mΩ belső ellenállást és akár 120°C-ig stabil PA nejlon tokozást kínál — tökéletes választás drónokhoz, elektromos rollerekhez, e-bike-okhoz vagy olyan RC projektekhez, ahol a megbízhatóság nem lehet kérdés.
Megjegyzés: Az XT60H csatlakozók mechanikusan és elektronikusan is teljes mértékben kompatibilisek a normál XT60 csatlakozókkal — mindenféle módosítás nélkül kombinálhatók.
Miért válaszd ezt a modellt? (Főbb előnyök):
- Aranyozott réz érintkezők — mindössze 0,5 mΩ érintkezési ellenállás, idővel sem oxidálódik, ellentétben a klasszikus XT60 ónozott réz változatával.
- 60A folyamatos áramerősség (MC) — gond nélkül kiszolgálja az elektromos rollerek és kerékpárok akkumulátorrendszereit a csatlakozó túlmelegedése nélkül.
- Fordított polaritás elleni védelem — az aszimmetrikus kialakítás lehetetlenné teszi a helytelen csatlakoztatást, így kiküszöböli a rövidzárlat vagy a BMS károsodásának kockázatát.
- 1000 csatlakoztatási ciklus — a 3 kg-os tartóerő több száz újracsatlakoztatás után is stabil és szoros érintkezést biztosít.
- -20°C és +120°C között stabil — a PA nejlon tokozás nem deformálódik extrém téli hidegben vagy forró motorok közelében sem.
- 5 teljes párból álló szett — elegendő több párhuzamos projekthez, vagy hogy mindig legyen kéznél tartalék alkatrész.
Részletek és teljesítmény
Az aranyozott réz rugós érintkezőrendszer 3 kg-os tartóerőt biztosít — a csatlakozás még intenzív rázkódás esetén sem lazul ki véletlenül, legyen szó rollerezésről vagy egy drón agresszív repüléséről. A 0,5 mΩ belső ellenállás azt jelenti, hogy 60A mellett kevesebb mint 2W vész el a csatlakozóban — ez gyakorlatilag elhanyagolható az 5–10 mΩ ellenállású, olcsóbb változatokhoz képest. Az ajánlott 12AWG kábel pontosan a maximálisan támogatott áramerősséghez van méretezve, a csatlakozónkénti 7,72 g-os súly pedig olyan alkalmazásokhoz is ideálissá teszi, ahol minden gramm számít.

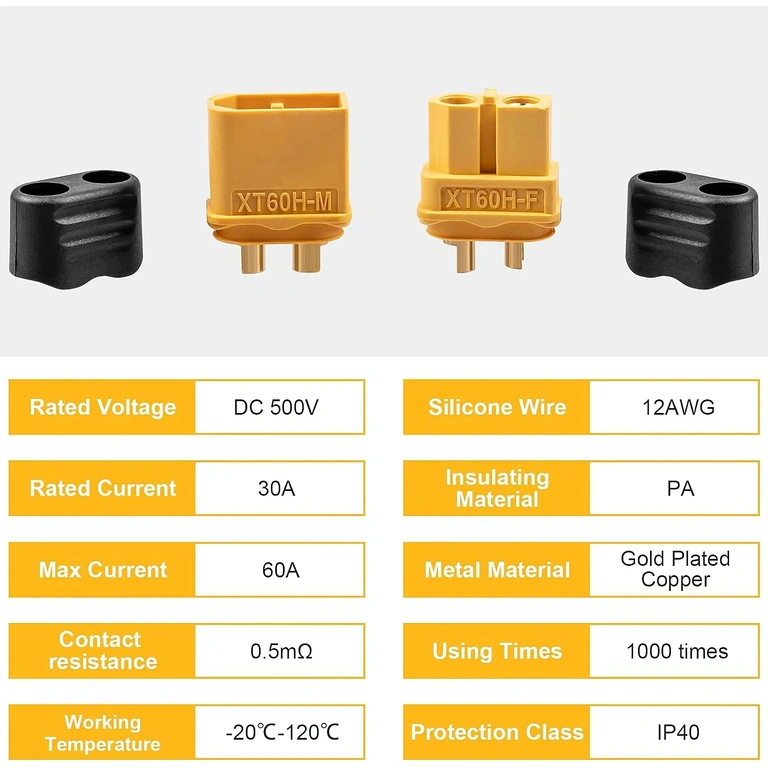

| Paraméter | Érték / Részlet |
|---|---|
| Csatlakozó típusa | XT60H apa + anya |
| Belső érintkező anyaga | Aranyozott réz |
| Tokozás anyaga | Hőálló nejlon / PA |
| Belső érintkezési ellenállás | 0,5 mΩ |
| Maximális áramerősség (RC) | 30A |
| Maximális folyamatos áramerősség (MC) | 60A |
| Üzemi hőmérséklet | -20°C ~ +120°C |
| Súly / csatlakozó | 7,72 g |
| Húzóerő | 3 kg / 600s |
| Ajánlott kábel | 12AWG |
| Élettartam | Akár 1000 csatlakoztatási ciklus |
| Akkumulátor kompatibilitás | LiPo, LiFePO₄, Li-Ion |
| Csatlakozó kompatibilitás | Szabványos XT60 (mechanikusan és elektronikusan) |

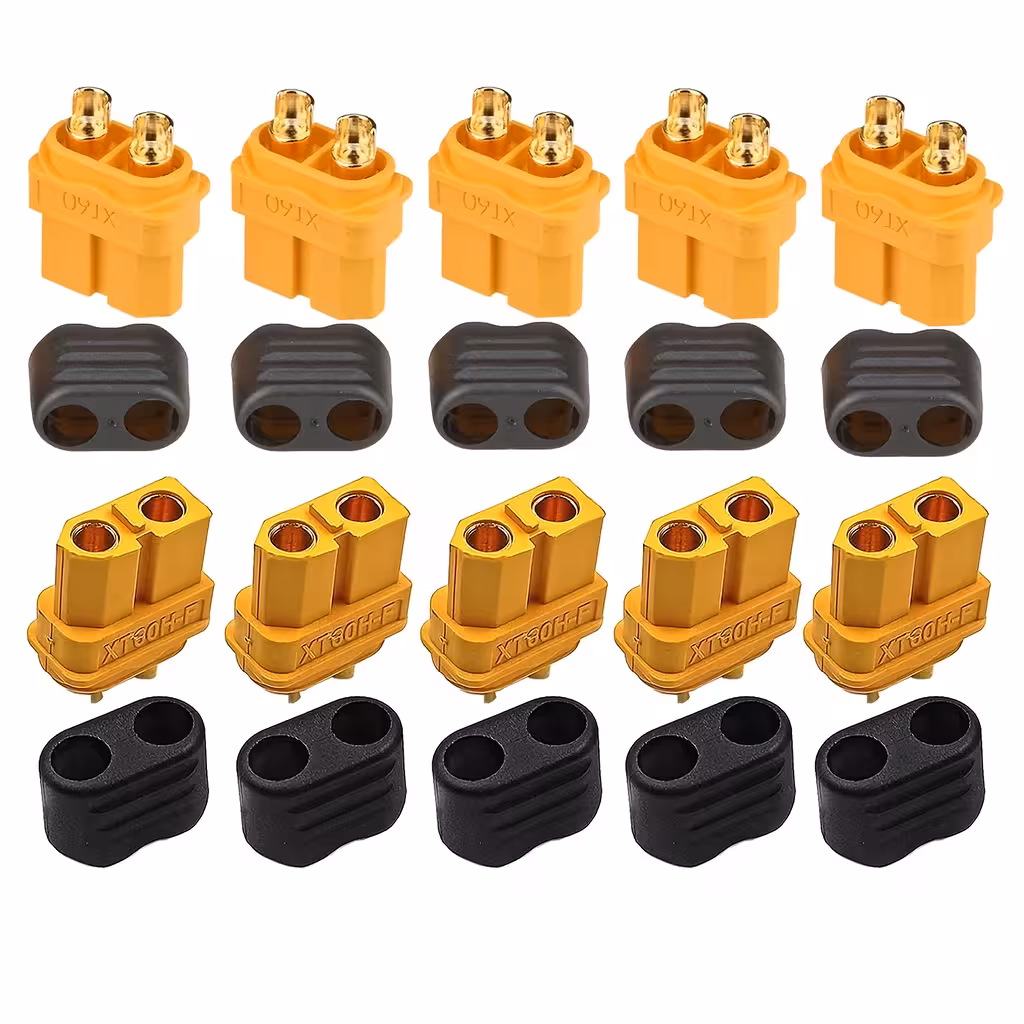

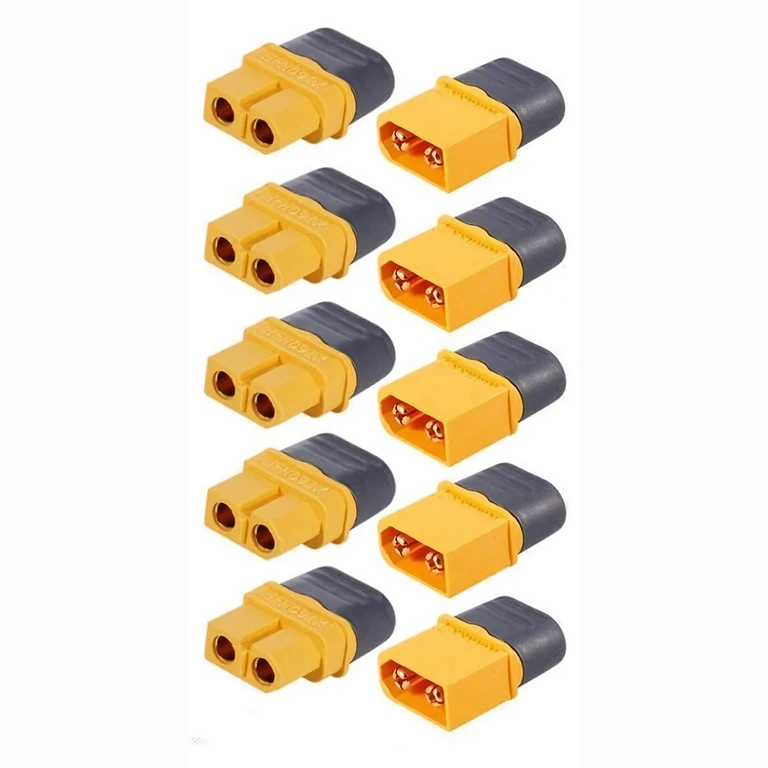

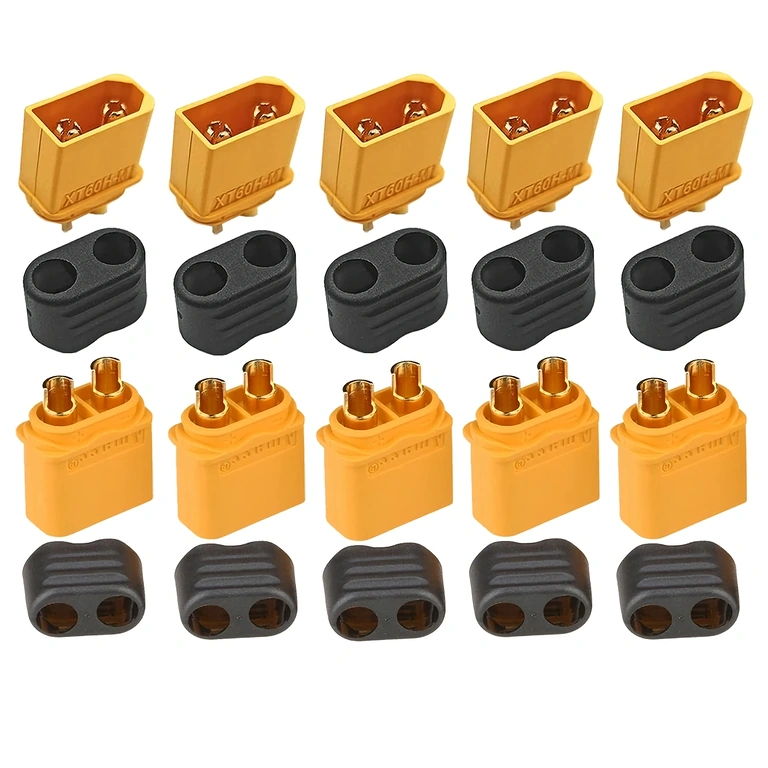

A csomag tartalma

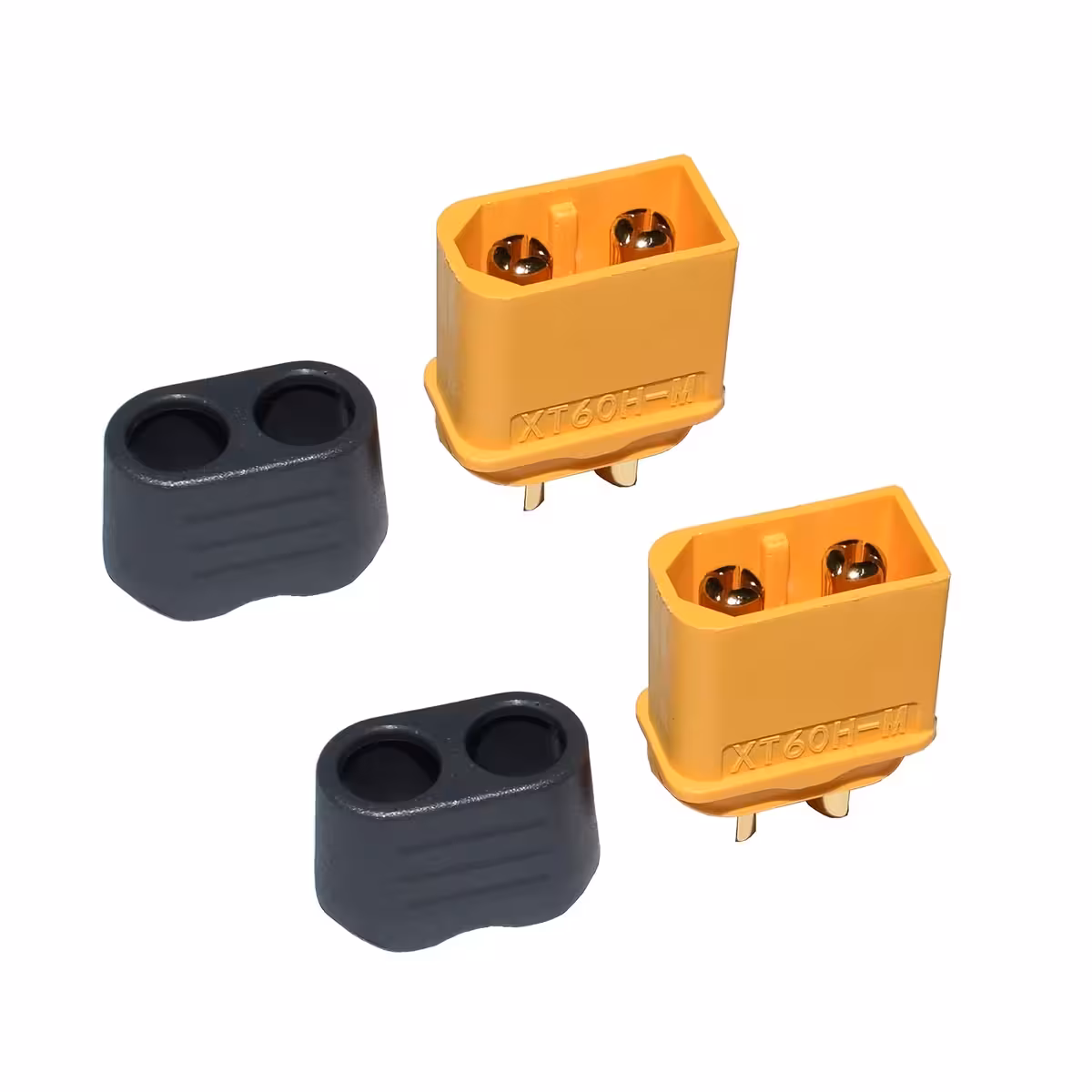

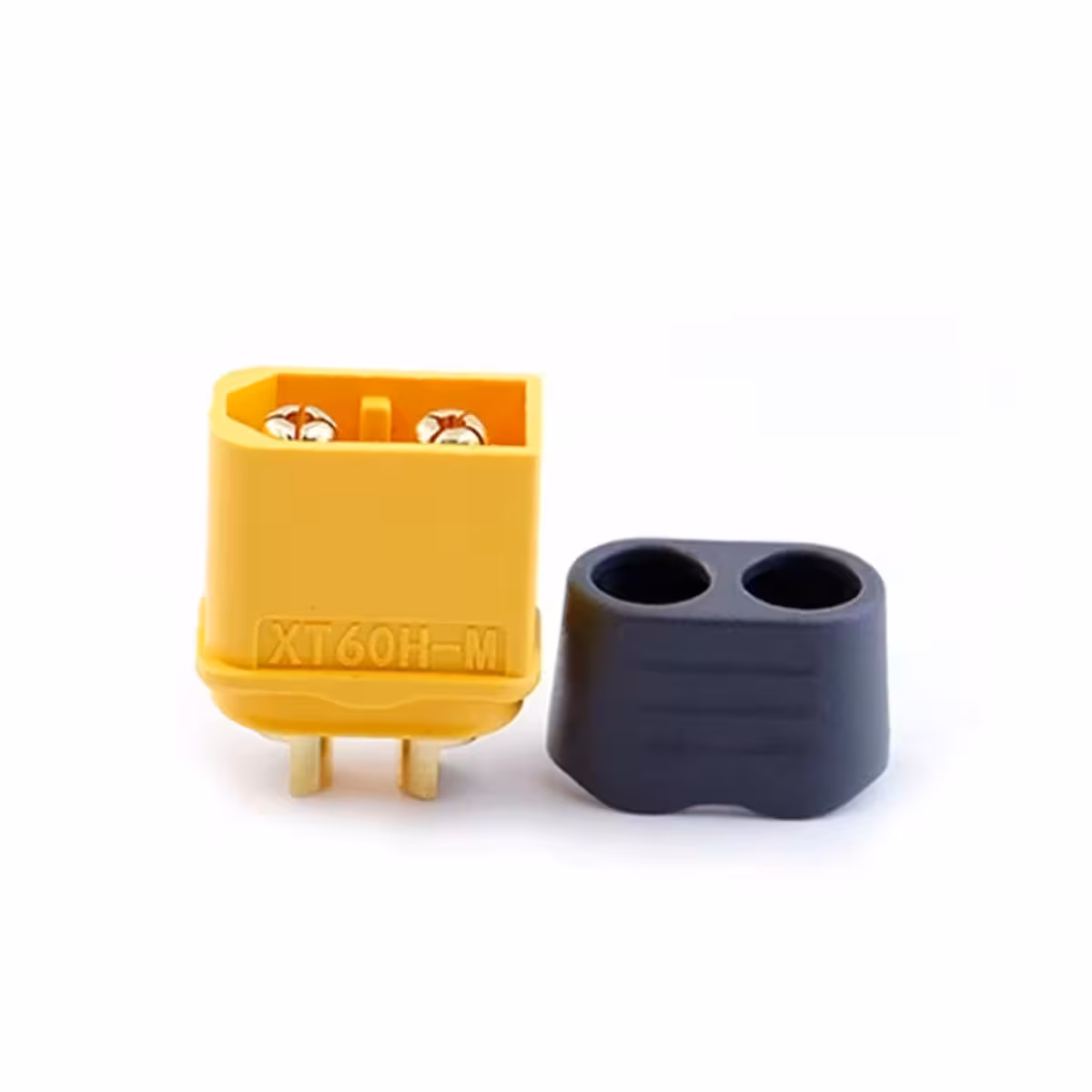

- 5 x XT60H apa (male) csatlakozó

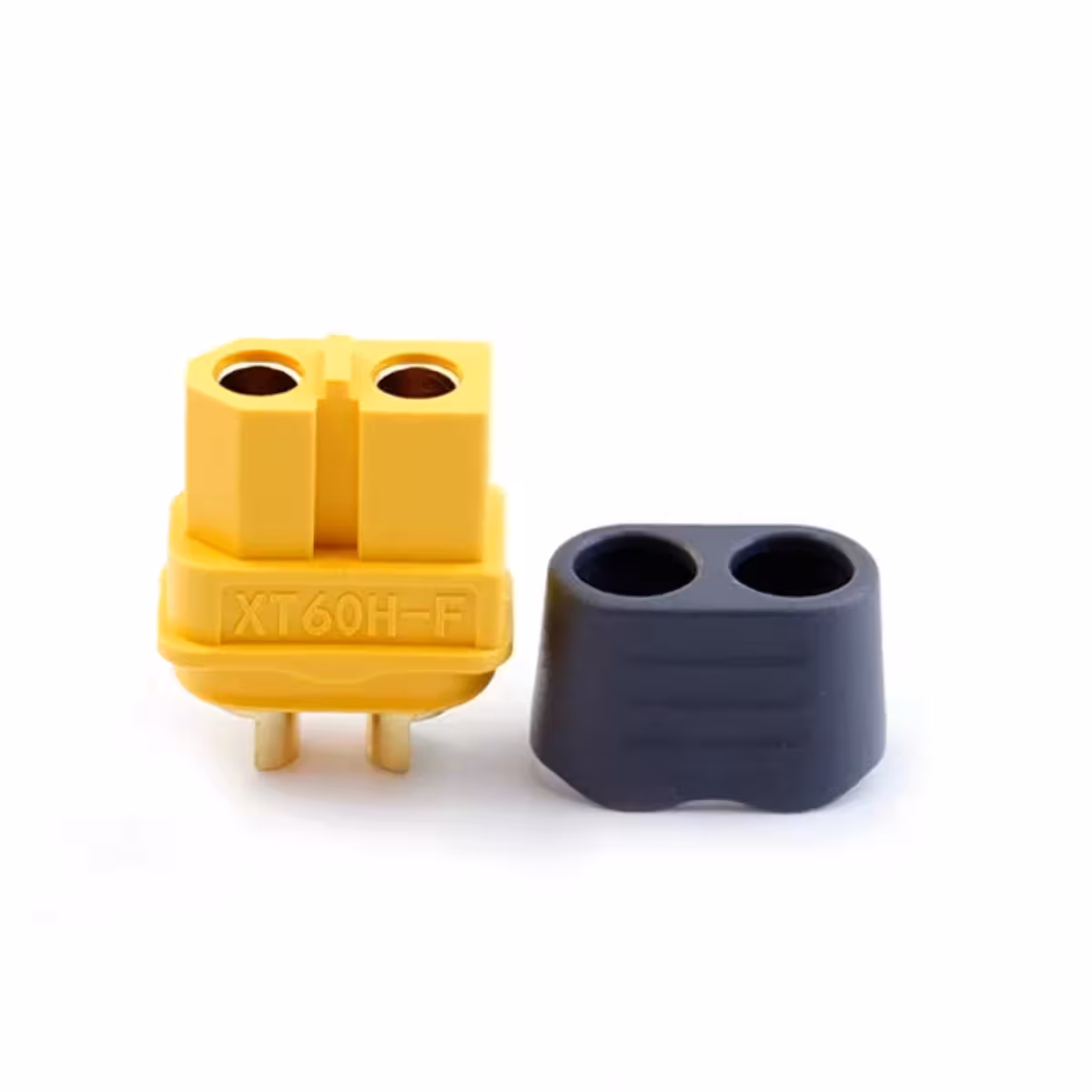

- 5 x XT60H anya (female) csatlakozó
Gyakori kérdések (GYIK)
Mi a valós különbség az XT60 és az XT60H között?
Az XT60H aranyozott réz érintkezőkkel rendelkezik, szemben a klasszikus változat ónozott réz érintkezőivel. Az eredmény: kisebb belső ellenállás, idővel is gyakorlatilag nulla oxidáció, valamint kiváló hőállóságú PA nejlon tokozás. A két csatlakozó mechanikusan és elektronikusan is kompatibilis egymással — gond nélkül kombinálhatók.
Működik LiFePO₄ vagy Li-Ion akkumulátorokkal is, nem csak LiPo-val?
Igen. Az XT60H csatlakozó univerzális minden lítium alapú akkumulátorkémiához: LiPo, LiFePO₄ és Li-Ion, beleértve a BMS rendszereket is. A kompatibilitás az üzemi áramerősségtől és feszültségtől függ, nem pedig a cella típusától.
Milyen keresztmetszetű kábelt használjak ezekhez a csatlakozókhoz?
Az ajánlott keresztmetszet a 12AWG, amely 60A folyamatos terhelésre van méretezve. 30A alatti RC alkalmazásoknál használhatsz 14AWG-t is, de a maximális hőbiztonság érdekében érdemes a 12AWG-nél maradni.
Hogyan forrasszam fel helyesen az XT60H csatlakozókat a kábelre?
Használj legalább 60W-os forrasztópákát és folyasztószeres forrasztóónt. Helyezd a lecsupaszított kábelt a csatlakozó nyílásába, adagolj ónt az üregbe, és melegítsd egyenletesen, amíg teljesen át nem járja. Dolgozz gyorsan — a nejlon tokozás túlmelegedése deformálhatja a csatlakozót.
