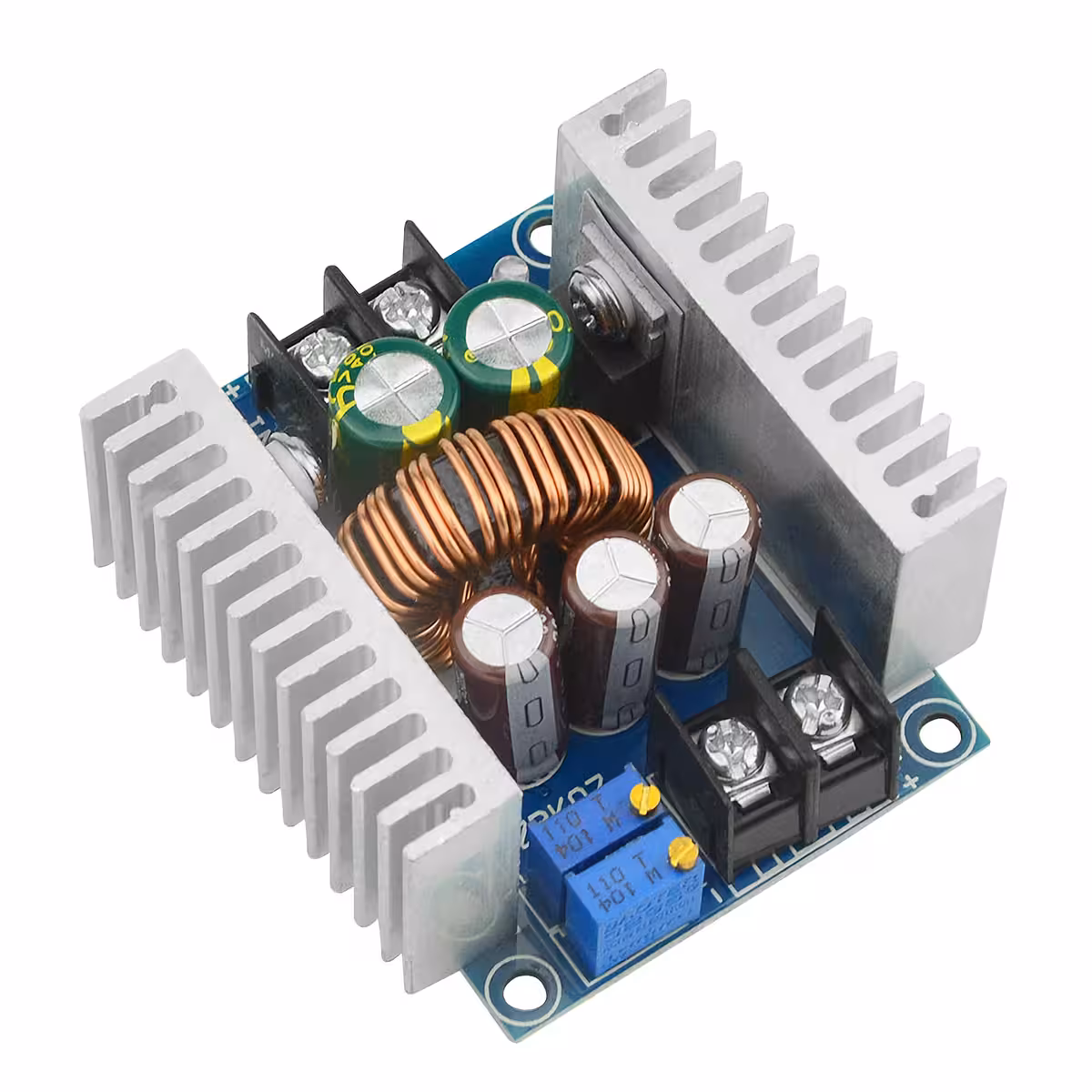

DC-DC Step-down modul 20A 300W CC/CV — Veszteségmentes feszültségátalakítás, precíz feszültség- és áramszabályozással
Egy 24V-os akkumulátor feszültségét kell 12V-ra csökkentened, LiPo akkut töltenél, vagy egy Raspberry Pi-t táplálnál az autóhálózatról? Egy hagyományos lineáris feszültségszabályozó a feszültségkülönbséget tiszta hővé alakítaná. Ezzel szemben a 20A 300W-os DC-DC step-down modul ugyanezt a feladatot akár 96%-os hatásfokkal végzi el — így a betáplált energia szinte teljes egésze oda jut, ahová kell.
Megjegyzés: A maximálisan megengedett áramerősség 20A, azonban a biztonságos, folyamatos üzemeltetéshez javasolt ≤15A-re korlátozni a terhelést. Ha a bemeneti és kimeneti feszültség között nagy a különbség, csökkentsd a terhelést és alkalmazz aktív hűtést.
Miért válaszd ezt a modult? (Főbb előnyök):
- Valós 95–96%-os hatásfok — 24V→12V/20A átalakításnál kevesebb mint 6W hőt disszipál, szemben egy egyenértékű lineáris szabályozó ~120W-os hőtermelésével.
- Dupla 75V/80A MOSFET + Low ESR kondenzátorok — ≤50mV kimeneti feszültségingadozás (ripple), amely még az érzékeny digitális áramkörök számára is stabil tápellátást biztosít.
- Független CV és CC szabályozás — Külön potenciométerek a feszültség (1.2–36V) és az áramkorlát (0.2–20A) beállításához, egymásra hatás nélkül.
- Automatikus rövidzárvédelem — A hiba elhárítása után automatikusan visszaáll, nincs szükség kézi beavatkozásra vagy biztosítékcserére.
- 30A-es csavaros sorkapcsok és ON/OFF kapcsoló — Gyors és biztonságos csatlakoztatás forrasztás és extra adapterek nélkül.

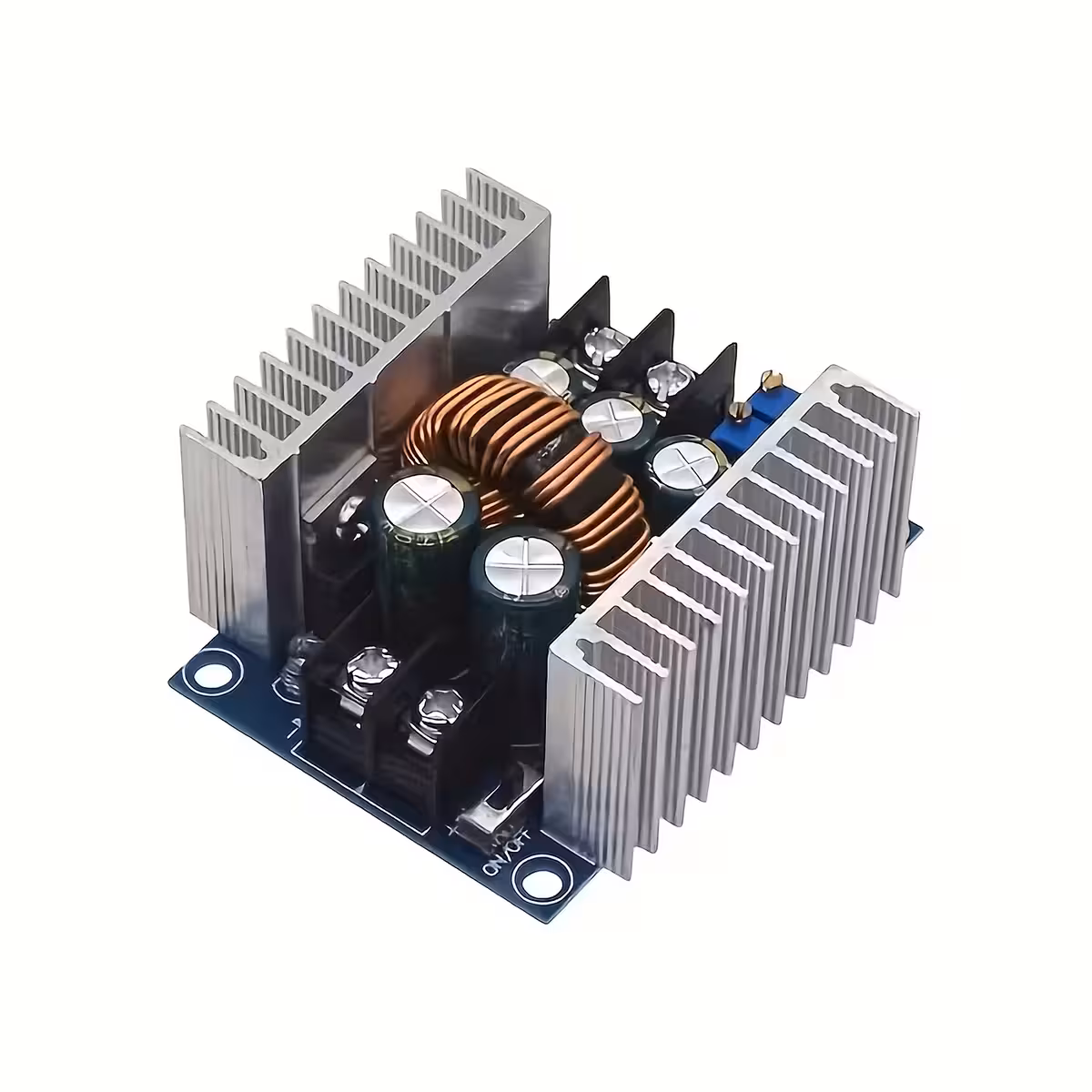

- Kettős integrált hűtőborda — A passzív hűtés 10–12A-ig elegendő; 15A feletti terheléshez aktív ventilátor is felszerelhető.
- EN (Enable) láb a külső vezérléshez — Logikai jellel történő be- és kikapcsolás, amely ideális automatizáláshoz és mikrokontrolleres rendszerekhez.
Kialakítás és teljesítmény

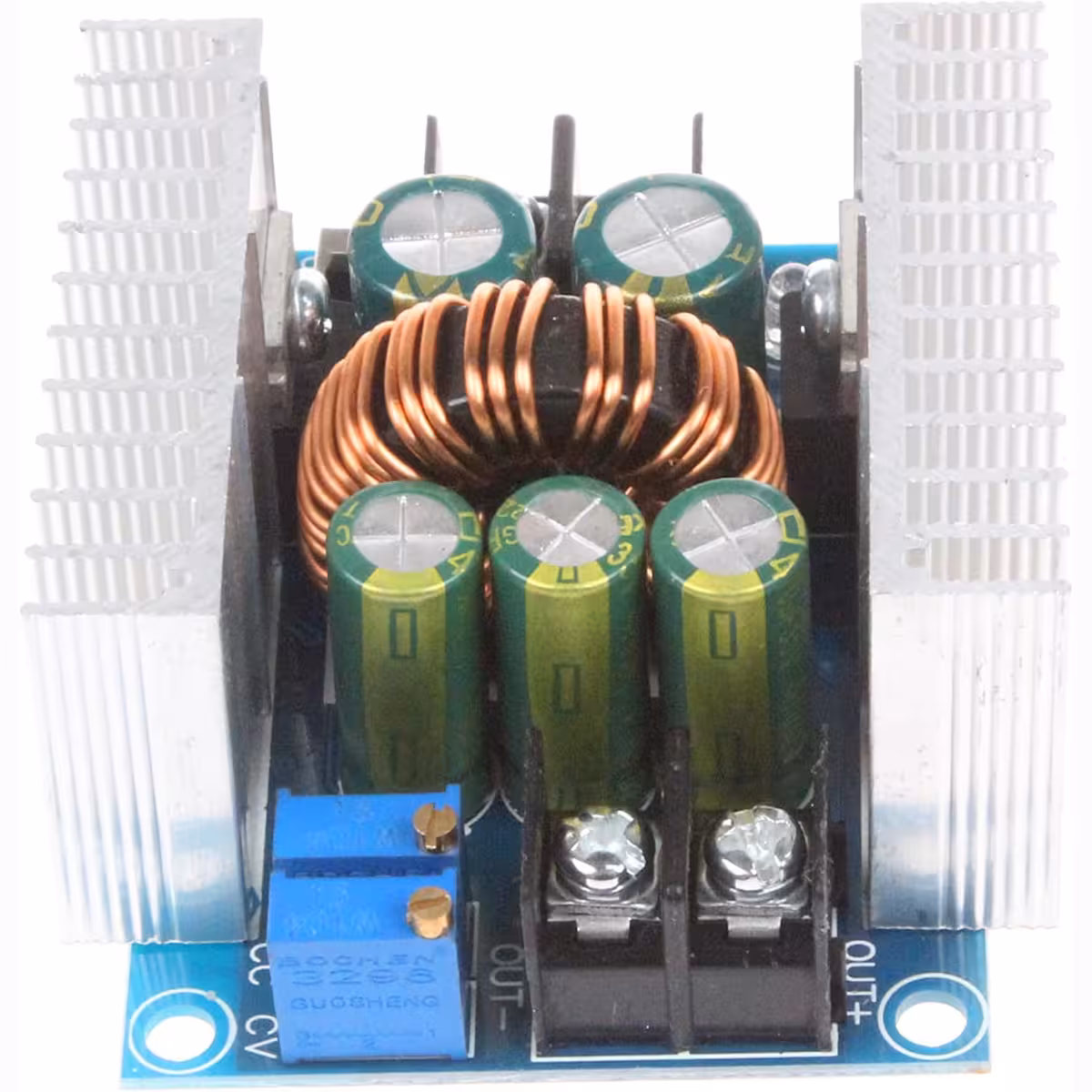

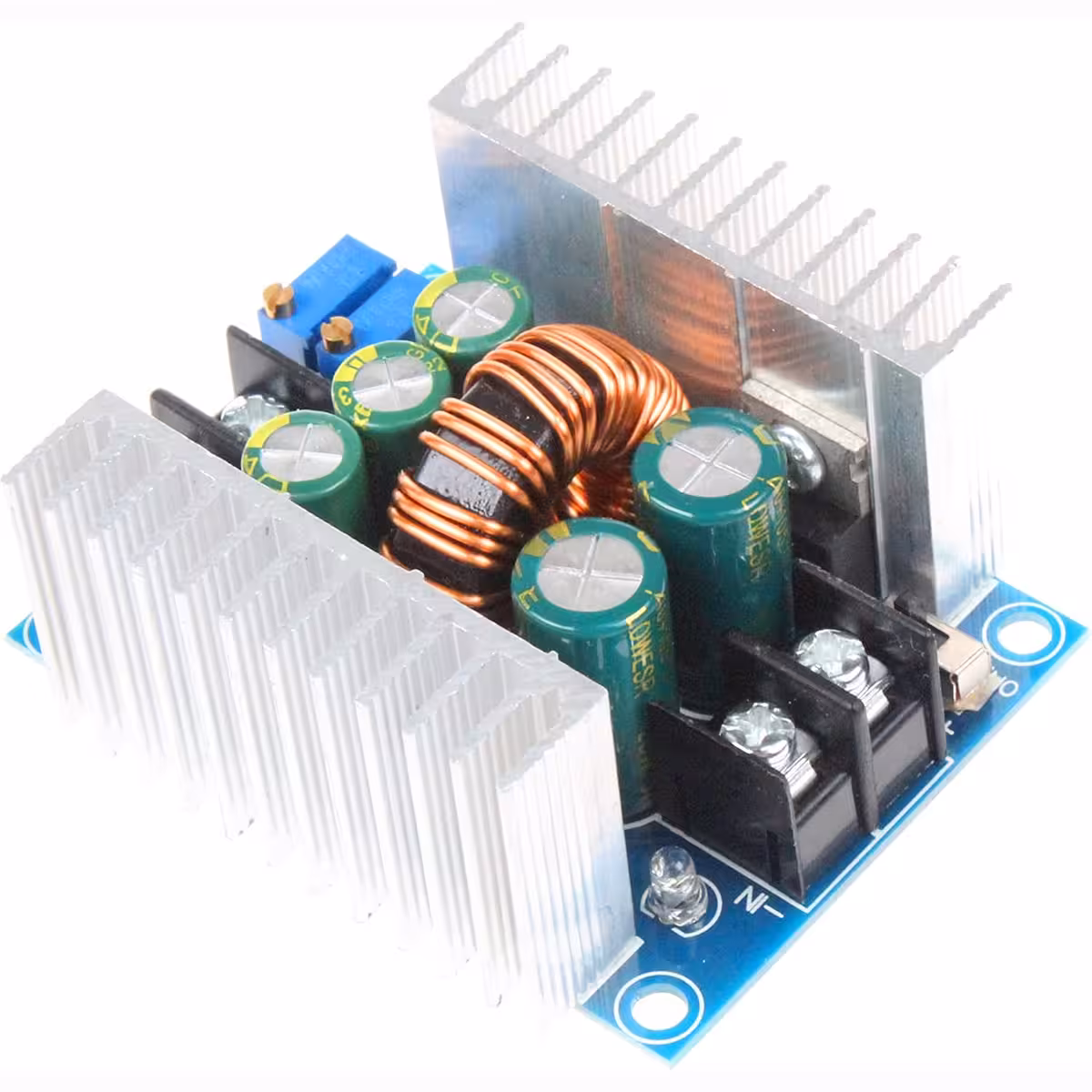

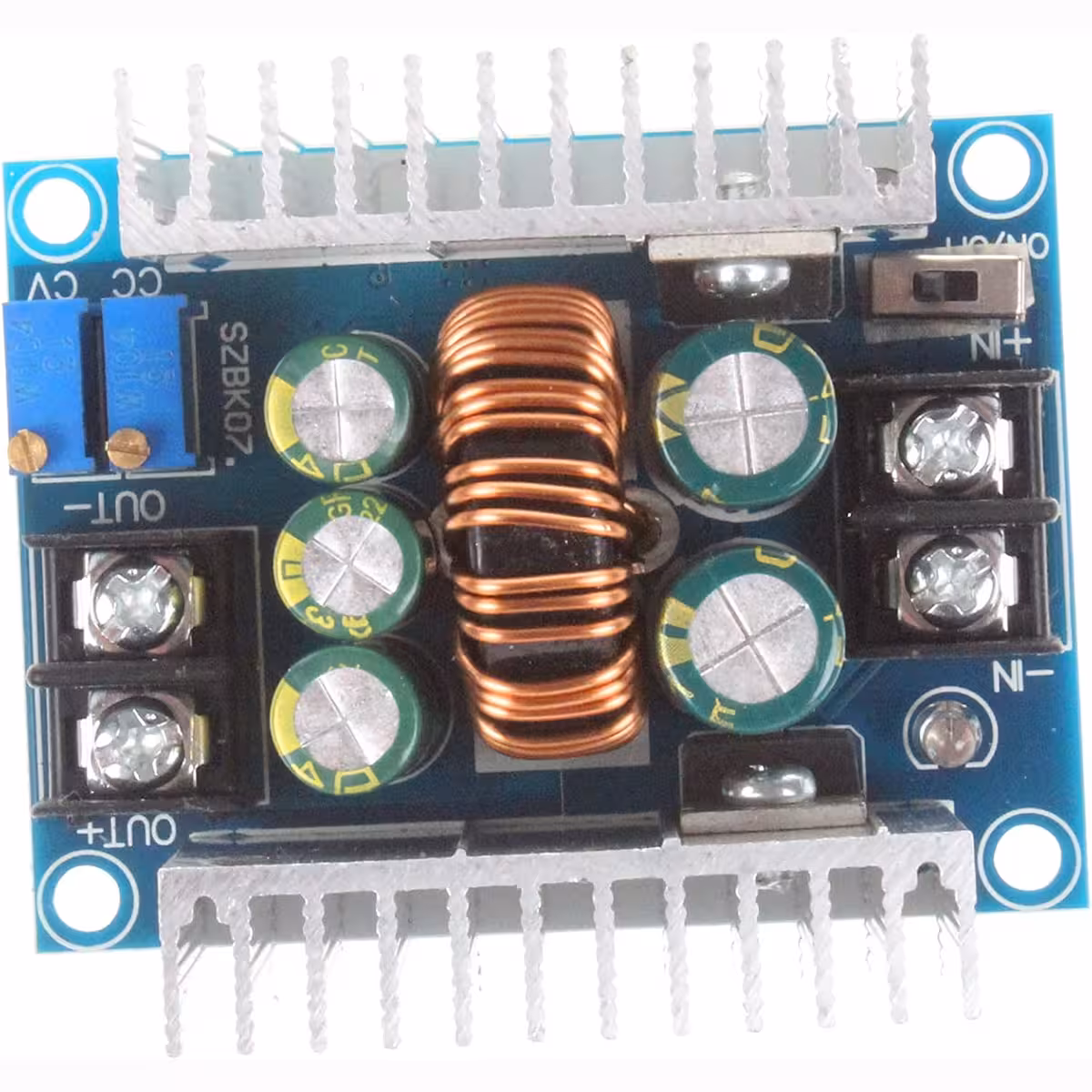

A szinkron buck konverter topológia és a dupla 75V/80A MOSFET gyors kapcsolást és minimális veszteséget garantál, terheléstől függetlenül. A Low ESR kondenzátorok 50mV alatt tartják a kimeneti zajt (ripple) — ez a tisztaság tökéletes Arduino, IoT modulok vagy kis teljesítményű audio áramkörök táplálásához. A széles bemeneti tartomány (6V–40V DC, ajánlott: 10–40V) kompatibilissé teszi LiPo akkumulátorokkal, labortápegységekkel, napelemekkel, valamint 12V-os vagy 24V-os autós rendszerekkel. A 60 × 53 × 27 mm-es kompakt méret lehetővé teszi a szűk helyekre történő beépítést is, szerkezeti módosítások nélkül.
| Paraméter | Érték / Részletek |
|---|---|
| Bemeneti feszültség | DC 6V – 40V (ajánlott: 10V – 40V) |
| Kimeneti feszültség | DC 1.2V – 36V fokozatmentesen állítható (ajánlott: <32V) |
| Kimeneti áram | Max. 20A (folyamatos üzemben ajánlott: ≤15A) |
| Maximális teljesítmény | 300W |
| Hatásfok | ~95–96% (24V→12V, 20A terhelésnél) |
| Kimeneti zaj (Ripple) | ≤50mV |
| Főbb komponensek | Dupla 75V/80A MOSFET, Low ESR kondenzátorok |
| Védelmi funkciók | Önvisszaálló rövidzárvédelem, CC áramkorlát, túlterhelés elleni védelem |
| Csatlakozók | 30A-es csavaros sorkapocs |
| Vezérlés | CV és CC potenciométerek, ON/OFF kapcsoló, EN (Enable) láb |

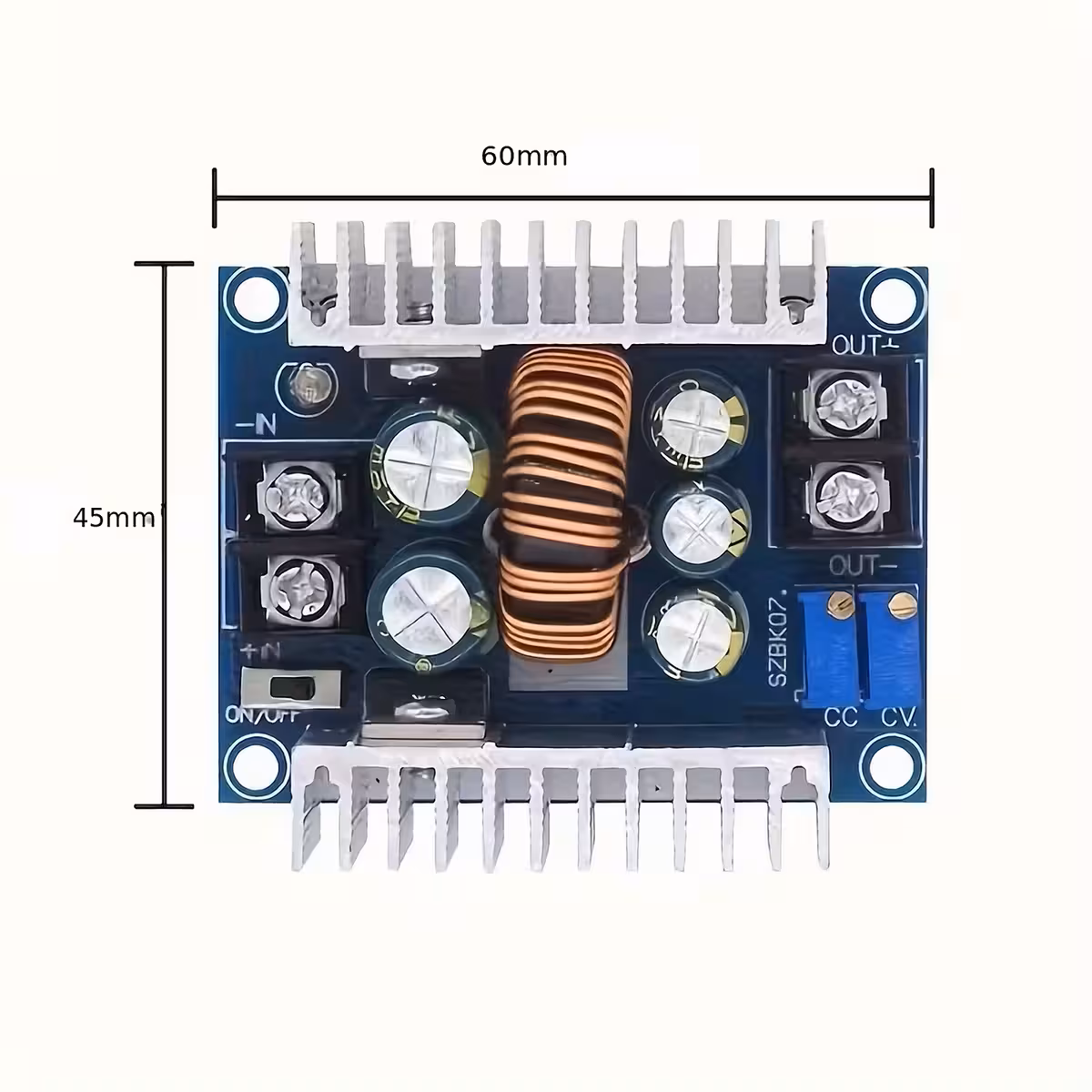

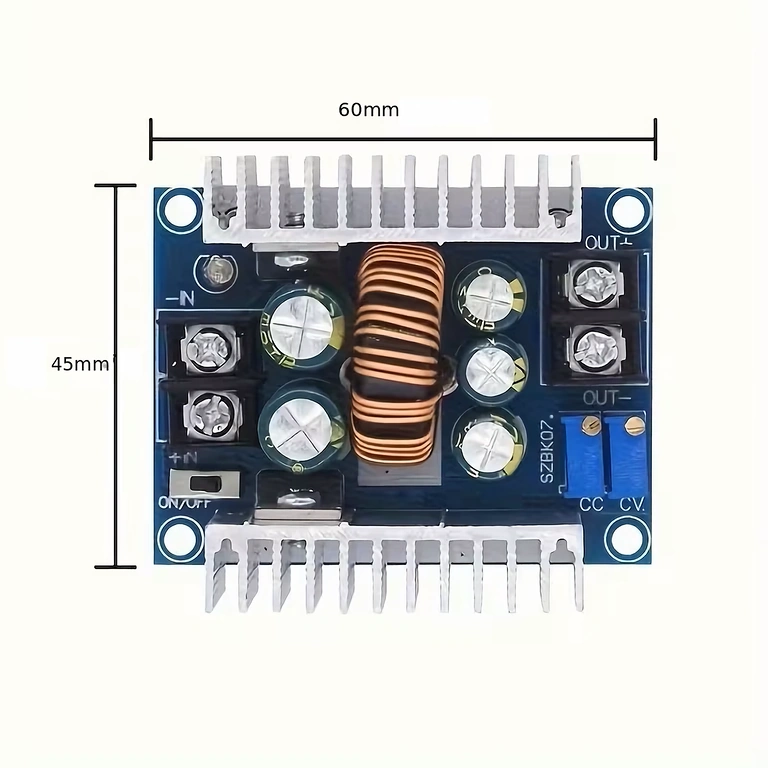

| Méretek | 60 × 53 × 27 mm |
| Topológia | Szinkron Buck konverter (step-down) |
Beállítási és használati útmutató

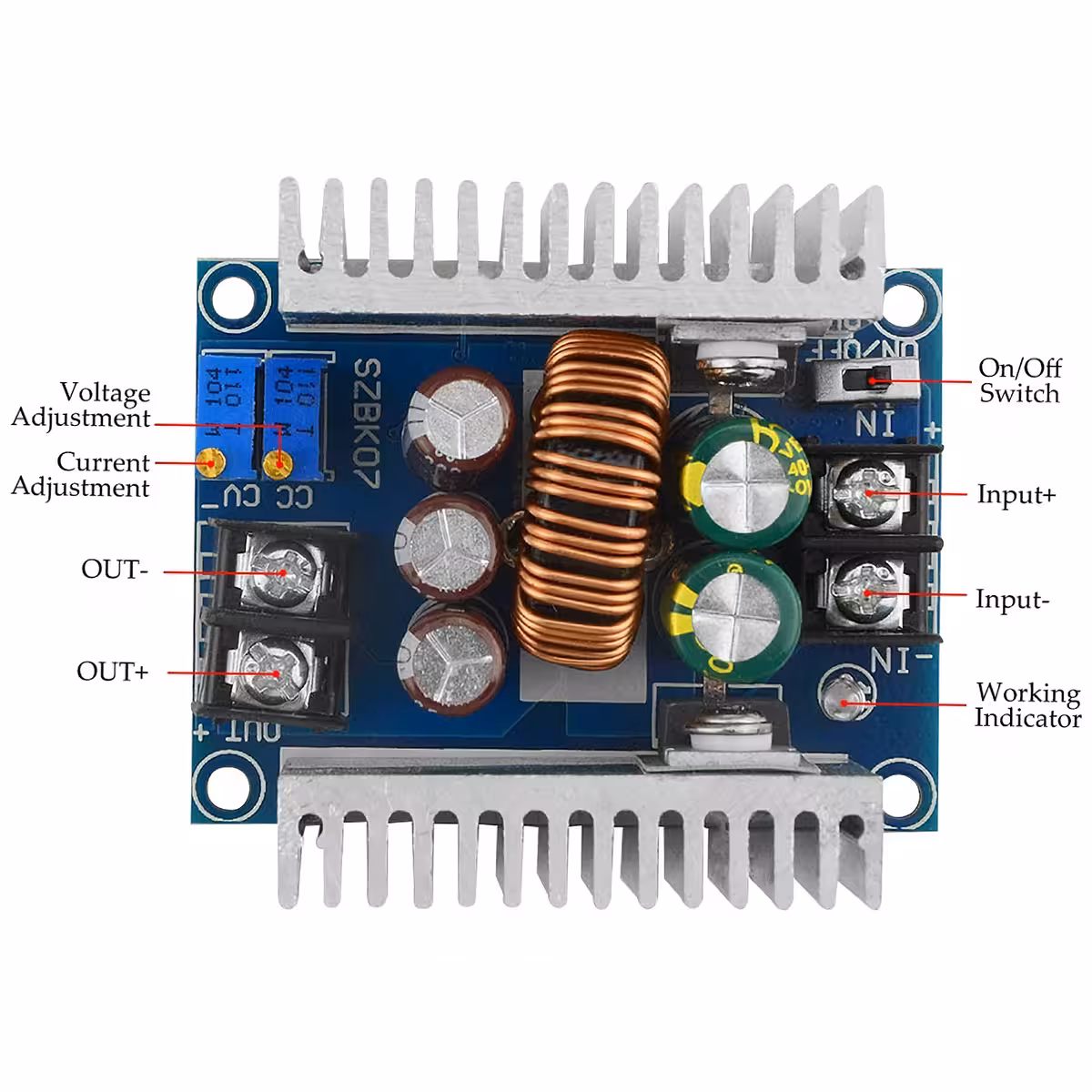

- A tápforrás csatlakoztatása: Kösd a forrás pozitív pólusát az +IN, a negatívot pedig az -IN csatlakozóhoz. A bemeneti feszültség ne haladja meg a 40V-ot!

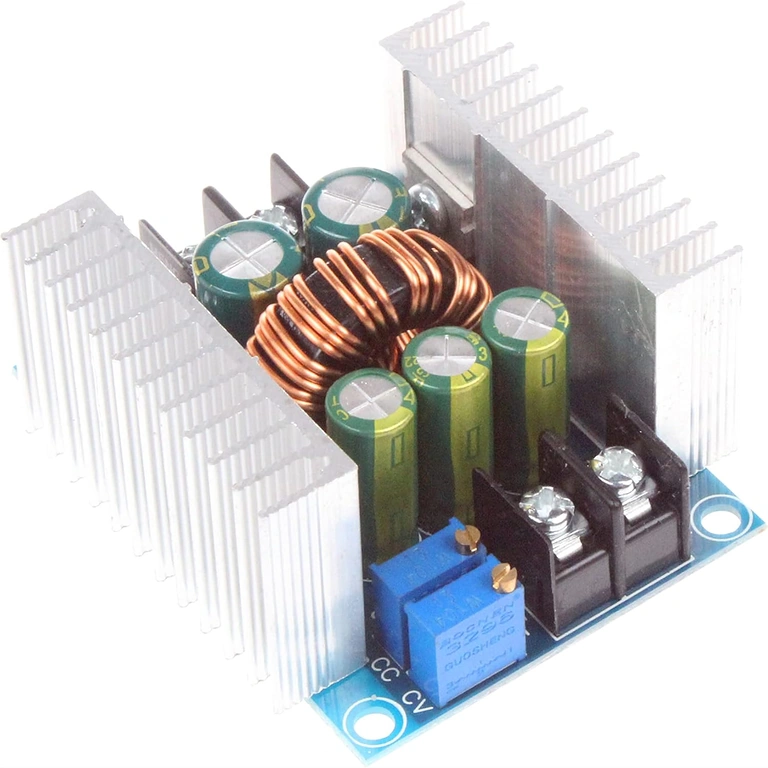

- A kimeneti feszültség (CV) beállítása: Forgasd el a CV jelzésű potenciométert a kívánt feszültség (1.2V–36V) beállításához. A fogyasztó csatlakoztatása előtt ellenőrizd az értéket egy multiméterrel.
- Az áramkorlát (CC) beállítása: A CC jelzésű potenciométerrel állíthatod be a maximálisan megengedett áramerősséget (0.2A–20A). Ha a terhelés eléri ezt az értéket, a modul automatikusan állandó áramú (Constant Current) módba kapcsol.
- Be- és kikapcsolás: Használd a modulon található ON/OFF kapcsolót, vagy vezéreld automatizáltan az EN lábra adott logikai jellel.
- Aktív hűtés: 15A feletti áramfelvétel, vagy nagy bemeneti/kimeneti feszültségkülönbség esetén szerelj fel egy hűtőventilátort a hűtőbordákra, és figyeld a modul hőmérsékletét.
- Hőmérsékleti teljesítménycsökkentés (derating): A maximális élettartam érdekében tartsd a terhelést a névleges kapacitás 80%-a alatt, és kerüld a folyamatos maximális teljesítményen történő üzemeltetést.
A csomag tartalma
- 1× DC-DC Step-down modul 20A 300W CC/CV
Gyakori kérdések
Használhatom ezt a modult LiPo vagy Li-Ion akkumulátorok töltésére?
Igen. A CC/CV üzemmód kifejezetten alkalmassá teszi erre a feladatra — a CV potenciométerrel beállítod az akkumulátor töltési végfeszültségét, a CC-vel pedig a maximális töltőáramot. Tökéletesen működik LiPo, Li-Ion és LiFePO4 akkukkal, feltéve, hogy ismered az adott akkumulátor pontos töltési paramétereit.
Minden esetben szükség van aktív hűtésre?
Nem. 10–12A alatti terhelésnél, illetve ha kicsi a különbség a bemeneti és a kimeneti feszültség között, a beépített hűtőbordák elegendőek. Ventilátorra akkor van szükség, ha tartósan 15A feletti árammal terheled, vagy a modul folyamatosan nagy teljesítményen üzemel.
Mi történik, ha a terhelés meghaladja a beállított áramkorlátot?
A modul automatikusan CC (Állandó áram / Constant Current) módba lép, és lecsökkenti a kimeneti feszültséget, hogy az áramerősséget a beállított értéken tartsa. Teljes rövidzárlat esetén a védelem aktiválódik, majd a hiba megszűnése után a modul automatikusan visszaáll a normál működésre.
Alkalmas egy Raspberry Pi vagy Arduino táplálására 12V-os rendszerről?
Igen, gond nélkül. Állítsd be a kimenetet 5V-ra vagy 3.3V-ra. A ≤50mV-os feszültségingadozás (ripple) tökéletesen megfelel a fejlesztőlapok és IoT modulok számára, a rendelkezésre álló áramerősség pedig bőven fedezi ezeknek az eszközöknek az igényeit.
