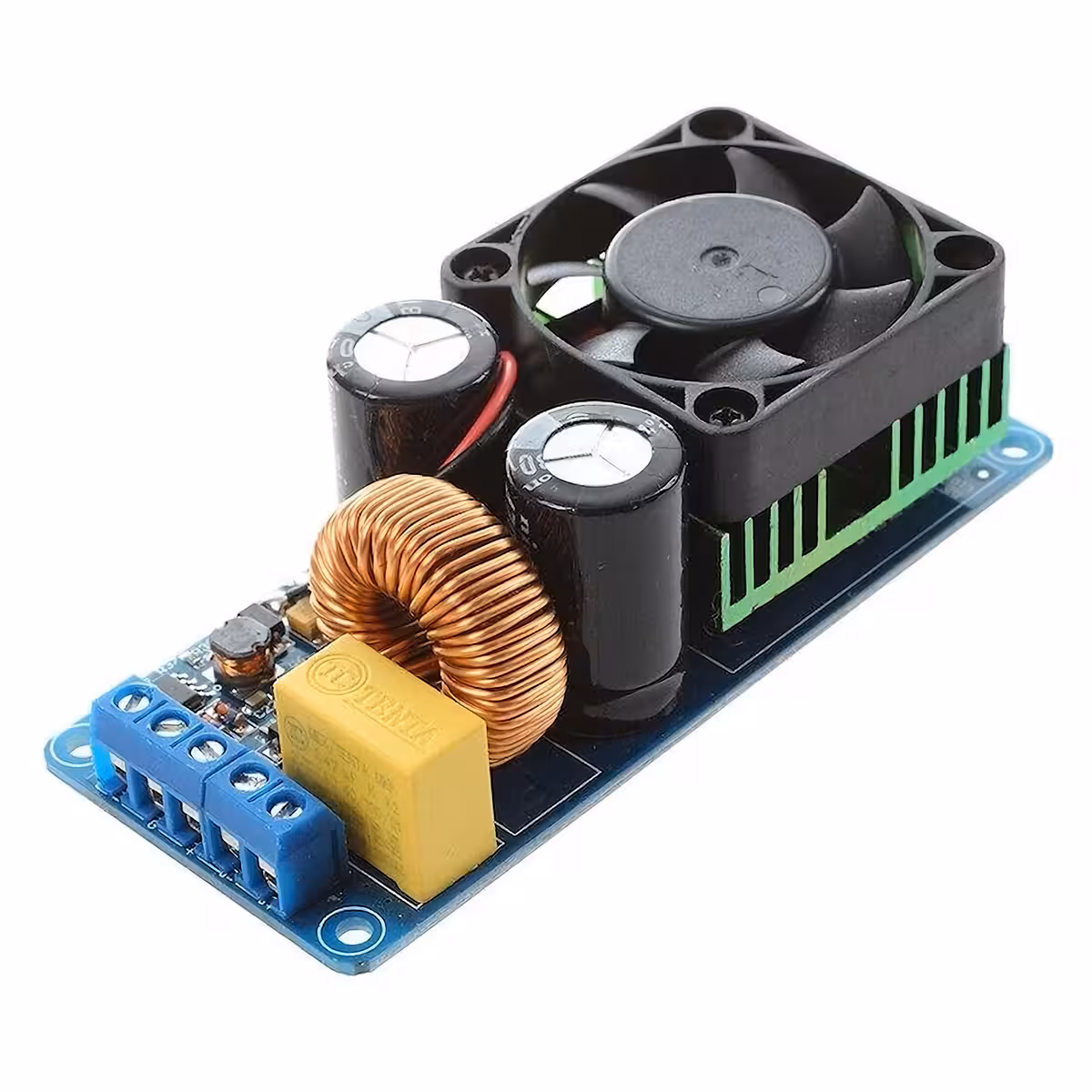

D-osztályú IRS2092 mono erősítő – 380W valós RMS teljesítmény, kompromisszumok nélkül
Komoly mélynyomót építesz, és eleged van a csak papíron létező wattokból? Ez az IRS2092 chipre épülő D-osztályú mono erősítő modul 380W RMS teljesítményt ad le 4 ohmon, mindezt 0,1% alatti torzítással. Ezek nem elméleti csúcsértékek, hanem valós, mérhető teljesítmény. A több mint 90%-os hatásfoknak köszönhetően pedig az áram nem felesleges hővé, hanem tiszta hanggá alakul.
Megjegyzés: A termék szerelhető modulként (kit) érkezik – tokozás nélküli áramköri lap. A működéshez szükséges ±58V–±70V DC szimmetrikus tápegység nem tartozék, azt külön kell beszerezni. Ha az audio forrásod 1,5V RMS alatti jelet ad le, egy előerősítő beépítése javasolt.
Miért válaszd ezt a modult? (Főbb előnyök):
- Valós, mérhető teljesítmény — 380W RMS 4 ohmon és 280W RMS 8 ohmon, 0,1% alatti THD mellett mérve, nem pedig a torzítási határon.
- ≥90% hatásfok — Szemben egy hagyományos AB-osztályú erősítővel, amely az energia 40-50%-át hőként elfűti, itt a hűtőborda legfeljebb meleg lesz, de nem forró.
- 0,1% alatti THD — A hang pontosan úgy jut el a hangszóróig, ahogy a forrásból elindult, mindenféle hallható színezés vagy zaj nélkül.
- Infineon IRS2092 chip — Egy komoly DIY audio körökben elismert full-bridge meghajtó, nem pedig egy névtelen, tucat alkatrész.
- Háromszoros integrált védelem — Rövidzár, egyenfeszültség (DC) és 100°C feletti túlmelegedés elleni védelem. Egy apró kábelezési hiba miatt nem fog leégni a több tízezer forintos hangszóród.
- 90dB SNR (Jel-zaj viszony) — Alacsony hangerőnél sincs zavaró alapzaj, csak a kristálytiszta zene.
- 20Hz–20kHz frekvenciatartomány — A teljes hallható spektrumot lefedi, így nemcsak mélynyomóhoz, hanem szélessávú mono erősítőként is kiválóan használható.
Részletes jellemzők és teljesítmény
A modul szíve az Infineon által gyártott IRS2092 – egy dedikált D-osztályú, full-bridge (teljes hidas) topológiájú meghajtó. A DIY építők azért kedvelik, mert precíz kapcsolásvezérlést és egyenletes linearitást biztosít a teljes sávszélességen. ±65V DC szimmetrikus tápellátás és 4 ohmos terhelés mellett az erősítő eléri az 500W-os csúcsteljesítményt (10% THD mellett), míg normál zenehallgatási körülmények között 380W RMS teljesítményt nyújt. A fix 36-szoros erősítés (gain) és az 1,5V RMS bemeneti érzékenység révén közvetlenül kompatibilis szinte bármilyen szabványos vonalszintű jelet adó DAC-kal vagy keverővel.
| Paraméter | Érték / Részletek |
|---|---|
| Erősítő típusa | Mono, D-osztály, Full-Bridge |
| Fő integrált áramkör (IC) | IRS2092 (Infineon) |
| Tápfeszültség | Szimmetrikus DC ±58V – ±70V (ajánlott: ±65V) |
| Kimeneti teljesítmény (max) | 500W (4 ohm, ±65V, THD 10%) |
| RMS teljesítmény (THD <0.1%) | 380W @ 4 ohm / 280W @ 8 ohm |
| Hatásfok | ≥ 90% |
| Teljes harmonikus torzítás (THD) | < 0.1% |
| Jel-zaj viszony (SNR) | 90 dB |
| Frekvenciaátvitel | 20 Hz – 20 kHz |
| Bemeneti érzékenység | 1.5V RMS |
| Feszültségerősítés (Gain) | 36x |
| Kompatibilis impedancia | 4 – 8 ohm |
| Integrált védelmek | Rövidzár, egyenfeszültség (DC), túlmelegedés (>100°C) |
Használati utasítások és óvintézkedések
- A tápegység csatlakoztatása előtt alaposan ellenőrizd a polaritást és a kábelezést – a fordított polaritás visszafordíthatatlan károkat okozhat az áramköri lapon.
- Kizárólag szimmetrikus ±58V–±70V DC tápegységet használj; a feszültség semmilyen körülmények között ne haladja meg a ±70V-ot.
- Az erősítőt 4–8 ohm impedanciájú hangszórókhoz vagy mélynyomókhoz csatlakoztasd. Subwoofer építéséhez a 10–18 colos (25-45 cm) hangszórók jelentik a legideálisabb választást.
- Ha az audio forrásod 1,5V RMS-nél kisebb jelet ad le, iktass be egy előerősítőt az optimális bemeneti érzékenység eléréséhez.
- Az első bekapcsolás előtt mindenképpen szerelj fel egy megfelelő hűtőbordát a teljesítménytranzisztorokra. Bár az automatikus hővédelem adott, a megfelelő hűtés évekkel meghosszabbítja az alkatrészek élettartamát.
- Mielőtt drága hangszórókat kötnél rá, érdemes tesztelni a védelmi funkciókat (rövidzár, DC).
A csomag tartalma
- 1 x D-osztályú 500W IRS2092 mono digitális erősítő modul
Gyakori kérdések (GYIK)
Milyen tápegységre van szükség ehhez az erősítőhöz?
Egy szimmetrikus ±58V–±70V DC tápegységre lesz szükséged. Az optimális teljesítmény eléréséhez a ±65V az ajánlott érték. A tápegység nem része a csomagnak, azt külön kell megvásárolni.
Használható 8 ohmos hangfalakkal is, vagy csak mélynyomókkal?
Igen, tökéletesen működik. 8 ohmon 280W RMS teljesítményt ad le 0,1% alatti torzítással (THD). Mivel a teljes frekvenciasávot lefedi, szélessávú mono erősítőként is használható, nem korlátozódik kizárólag mélynyomókra.
Mindenképpen kell rá hűtőborda?
Igen. A modul hűtőborda nélkül érkezik. A 100°C-nál aktiválódó hővédelem csupán egy biztonsági háló, nem pedig egy aktív hűtőrendszer. A használt teljesítményhez mérten mindig szerelj fel egy megfelelő méretű hűtőbordát.
Közvetlenül is ráköthetek egy DAC-ot vagy hangkártyát?
Igen, amennyiben a DAC kimeneti jele eléri az 1,5V RMS értéket. A legtöbb asztali DAC 2V RMS jelet ad le, ami tökéletesen kompatibilis. Ha hordozható DAC-ot vagy gyengébb jelforrást használsz, egy előerősítő beépítése szükséges.
Mi történik, ha véletlenül rövidre zárom a kimenetet?
A beépített rövidzárvédelem ilyenkor automatikusan lekapcsolja a kimenetet. Az áramkör nem fog leégni az első ilyen esetnél, de kerüld a védelem folyamatos tesztelését, mivel nem állandó terhelésre tervezték.
