Háromfázisú digitális ampermérő 1–100A: egyidejű leolvasás mind a 3 fázison, közvetlenül az elosztószekrényben
Ha egy háromfázisú hálózatban hiba lép fel, az első intő jel a fázisok közötti aszimmetria – ezt azonban csak a megfelelő műszerrel veheti észre. Az 1–100A méréstartományú háromfázisú digitális ampermérő valós időben mutatja meg, mi történik az egyes fázisokon, anélkül, hogy bonyolult számításokat kellene végeznie. Másodpercek alatt felpattintható a DIN sínre, és azonnal használatra kész.
Megjegyzés: A készülék kizárólag háromfázisú váltakozó áramú (AC) hálózatokon működik. Felszerelés előtt ellenőrizze a kompatibilitást a meglévő elektromos hálózattal.
Miért válassza ezt a modellt? (Főbb előnyök):
- Egyidejű leolvasás 3 fázison — 3 független LED kijelző (L1, L2 és L3 fázisokhoz); mindent egy pillantással átláthat, kézi kapcsolgatás nélkül
- 1–100A méréstartomány külső áramváltó nélkül — közvetlen csatlakoztatás a fázisvezetékekhez, nincs szükség külön áramváltó (CT) beépítésére, amíg az áramerősség 100A alatt marad

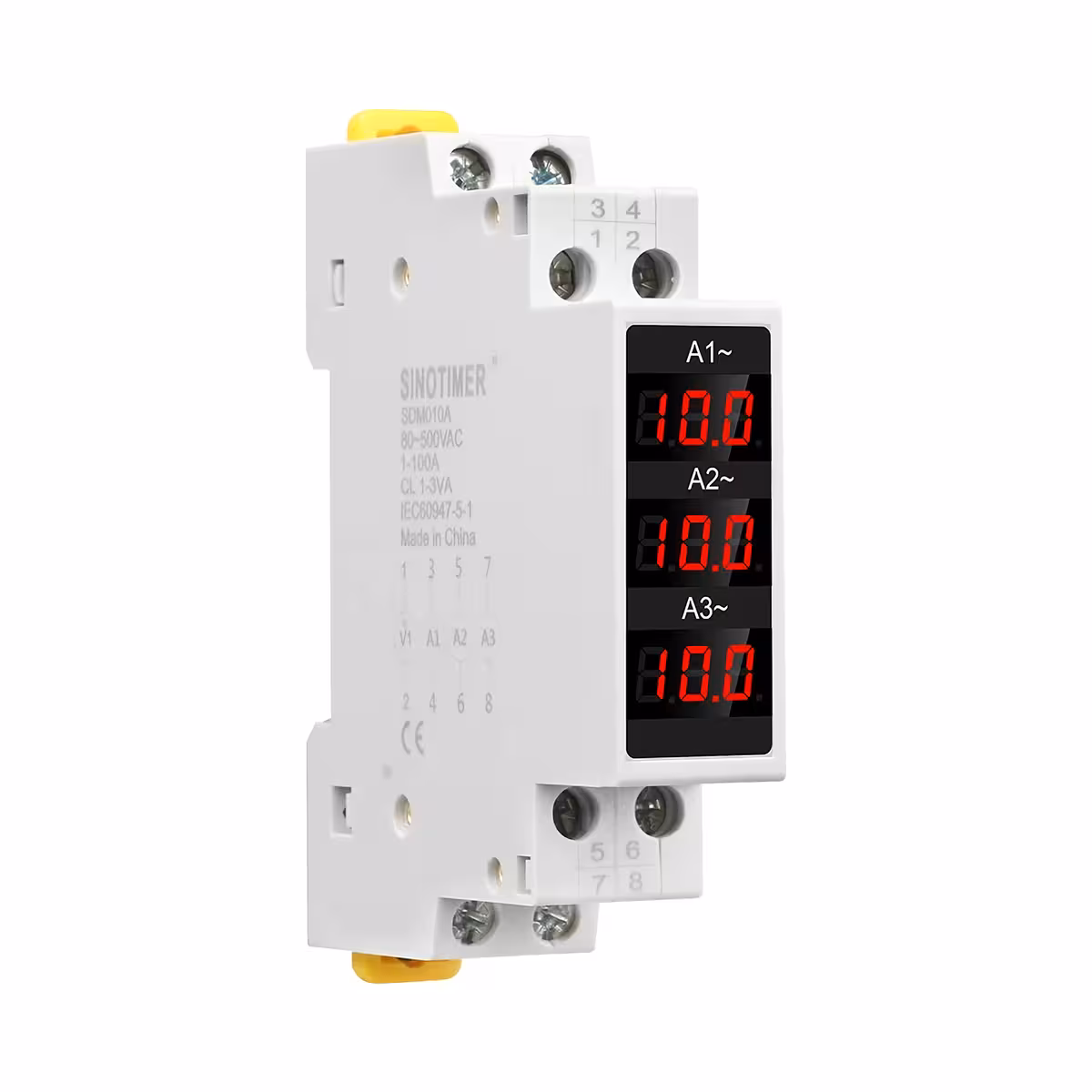

- 1.0 pontossági osztály — maximum 1%-os hibahatár, amely tökéletesen elegendő az energiagazdálkodáshoz és a fogyasztási anomáliák észleléséhez
- AC 80–500V tápfeszültség — kompatibilis a szabványos magyarországi 230/400V-os hálózatokkal, valamint a nem szabványos ipari rendszerekkel is

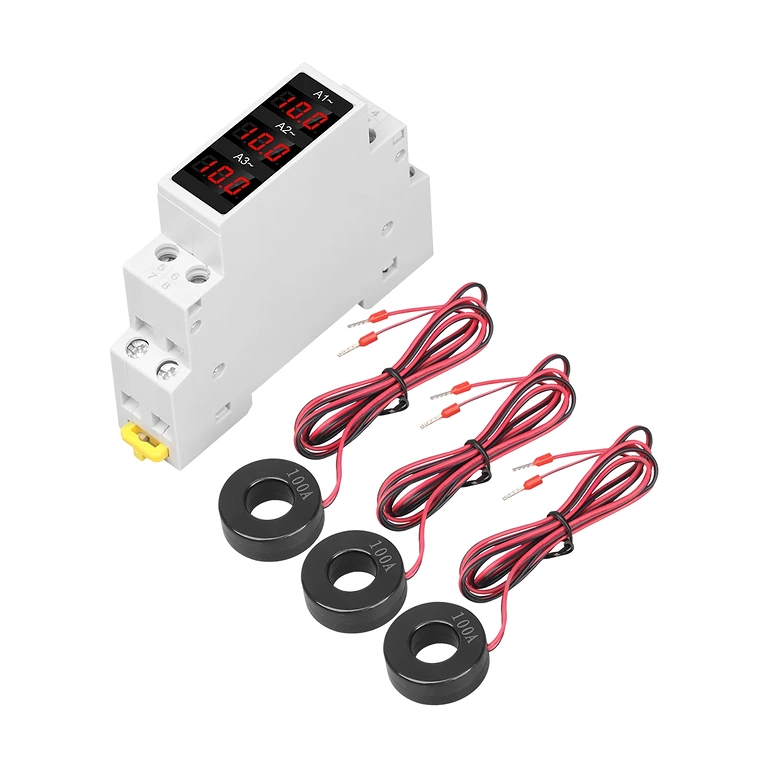

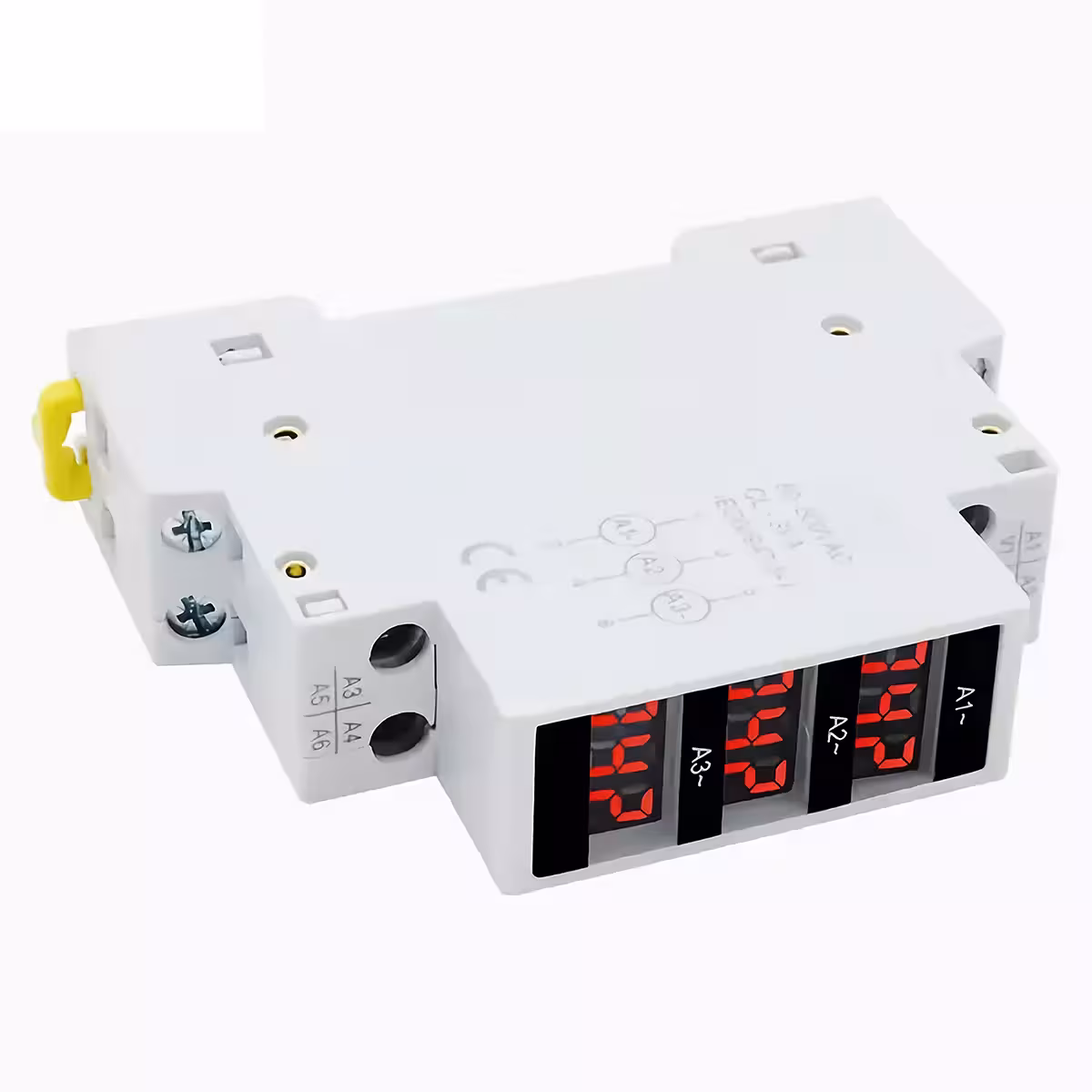

- Pattintható rögzítés 35 mm-es DIN sínre — speciális szerszámok nélküli telepítés közvetlenül a meglévő elosztószekrénybe, kevesebb mint 2 perc alatt
- Működési tartomány -20°C és +70°C között — stabil működés még a hidegnek vagy intenzív ipari hőnek kitett elosztószekrényekben is

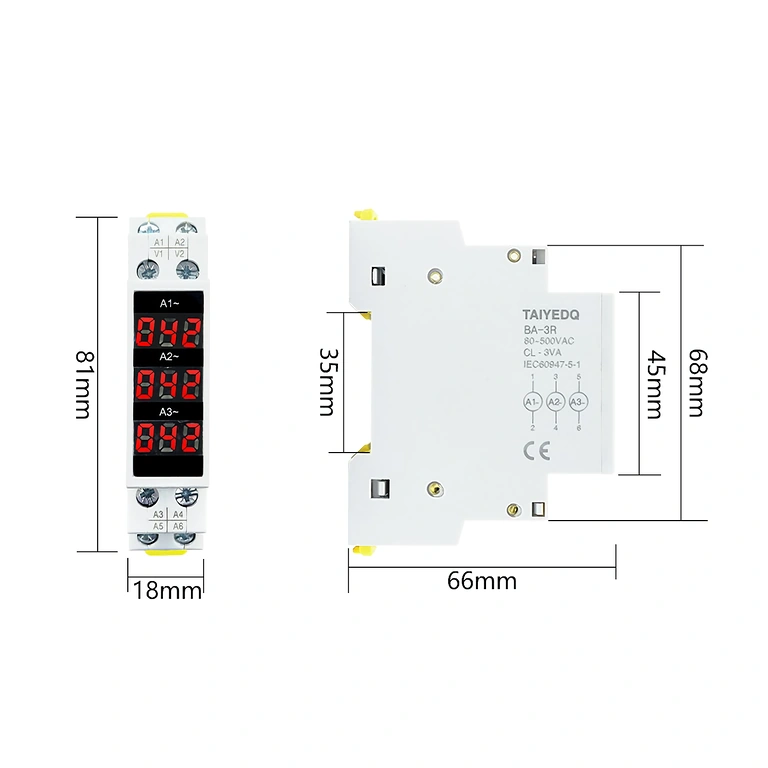

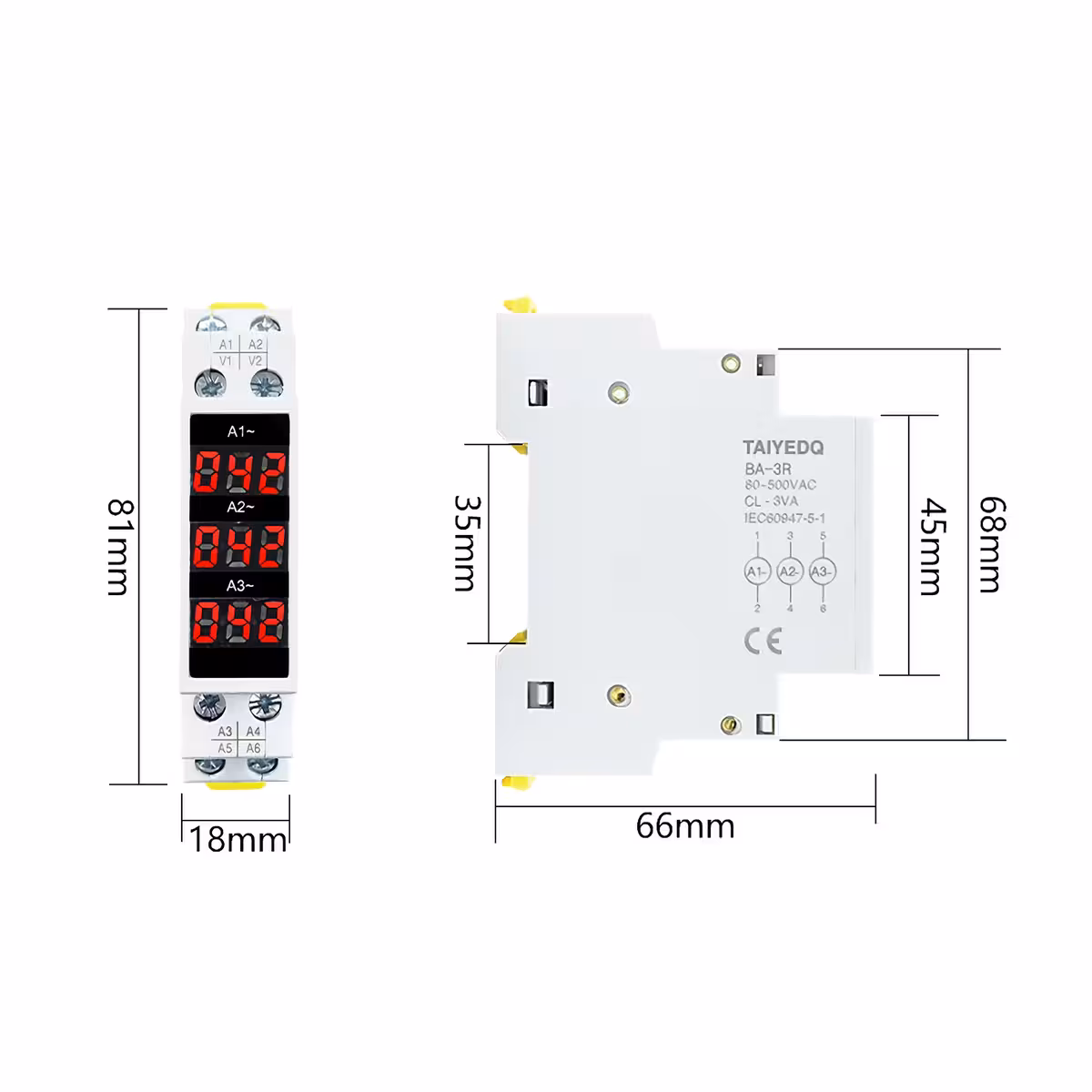

- Kompakt kialakítás: 81 × 18 × 66 mm — mindössze 18 mm helyet foglal a sínen, így elegendő tér marad a többi moduláris eszköz számára
Részletek és teljesítmény
A műszer egyidejűleg méri az áramerősséget a 3L+3N konfiguráción, ami nemcsak a leolvasást teszi egyszerűvé, hanem a fázisok közötti aszimmetria gyors azonosítását is – például amikor az egyik fázis jelentősen nagyobb terhelést kap, mint a többi. Az 1.0 pontossági osztály garantálja, hogy a mért adatok megbízhatóak és valós döntések alapjául szolgálhatnak, nem csupán tájékoztató jellegűek.

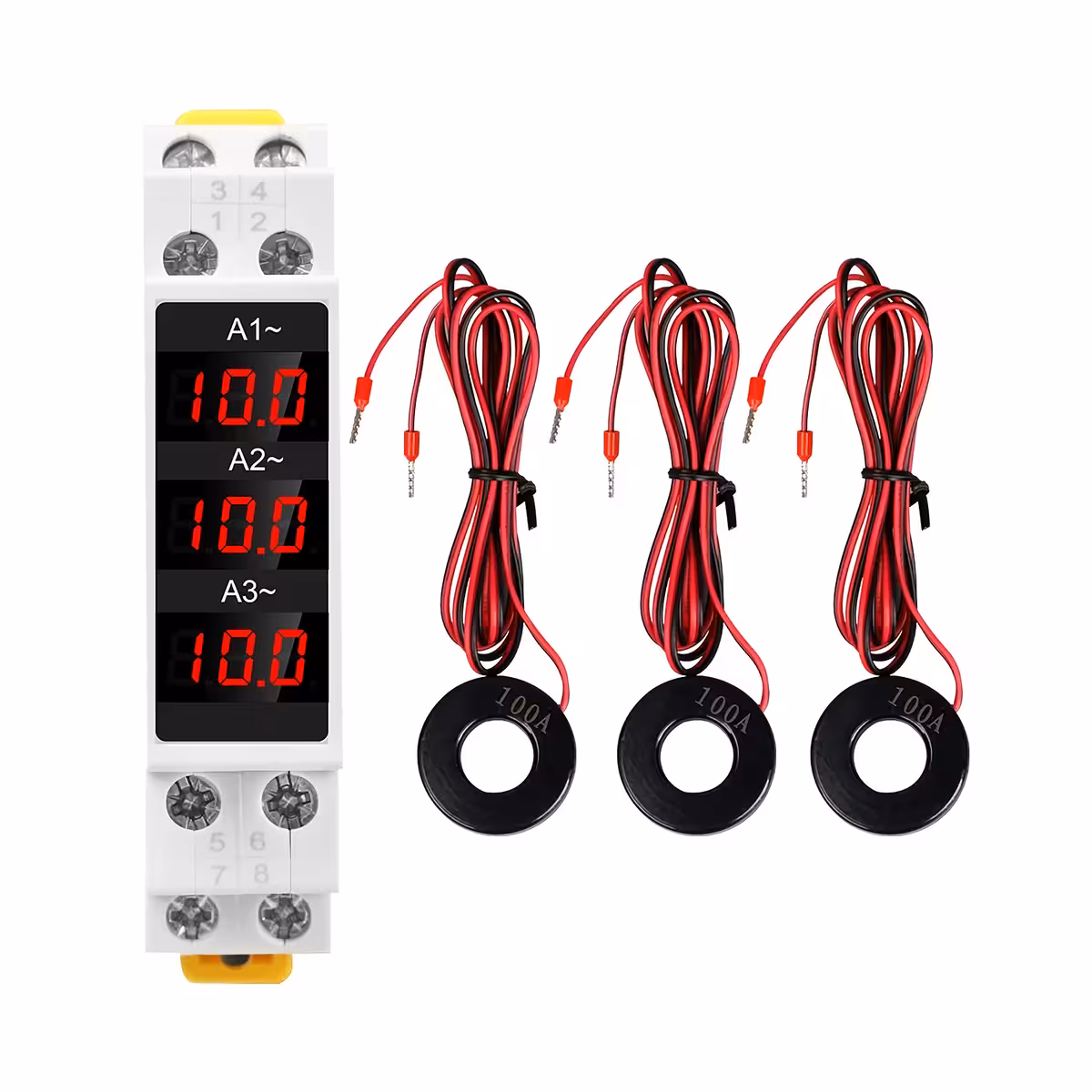

Az 50/60 Hz-es névleges frekvencia teljes kompatibilitást biztosít a magyarországi és európai hálózatokkal, valamint a 60 Hz-en működő importált berendezésekkel is. A nagy fényerejű LED kijelzők gyenge fényviszonyok között is kiválóan olvashatóak maradnak – ez különösen hasznos a sötétebb műszaki helyiségekben felszerelt elosztószekrényeknél.
| Paraméter | Érték / Részlet |
|---|---|
| Kijelző típusa | Digitális, 3 független LED (fázisonként egy) |
| Árammérési tartomány | 1 – 100A (AC) |
| Névleges feszültség | AC 80 – 500V |
| Pontosság | 1.0 osztály |
| Névleges frekvencia | 50 / 60 Hz |
| Üzemi hőmérséklet | -20°C ~ +70°C |
| Védettségi fokozat | IP20 |
| Méretek (H × Sz × M) | 81 mm × 18 mm × 66 mm |
| Csatlakozó típusa | 3 fázis (3L + 3N) |
| Rögzítés típusa | 35 mm-es DIN sín |
Telepítési és használati útmutató
- Telepítés előtti ellenőrzés: Győződjön meg arról, hogy a hálózati feszültség az AC 80–500V tartományba esik, és a maximális áramfelvétel egyik fázison sem haladja meg a 100A-t.

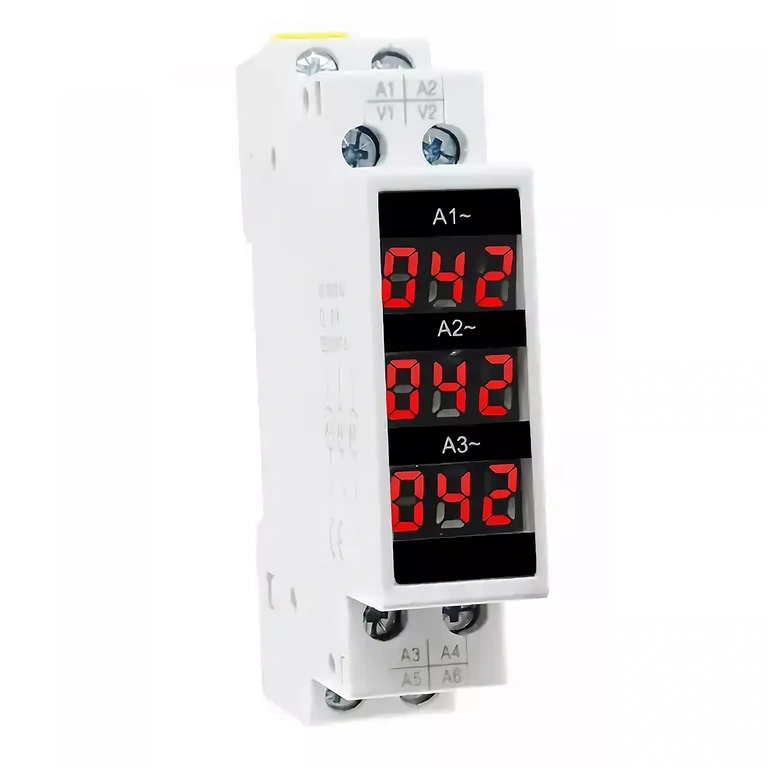

- Felszerelés a DIN sínre: Pattintsa fel az ampermérőt az elosztószekrény 35 mm-es DIN sínjére – szerszámok és fúrás nélkül.

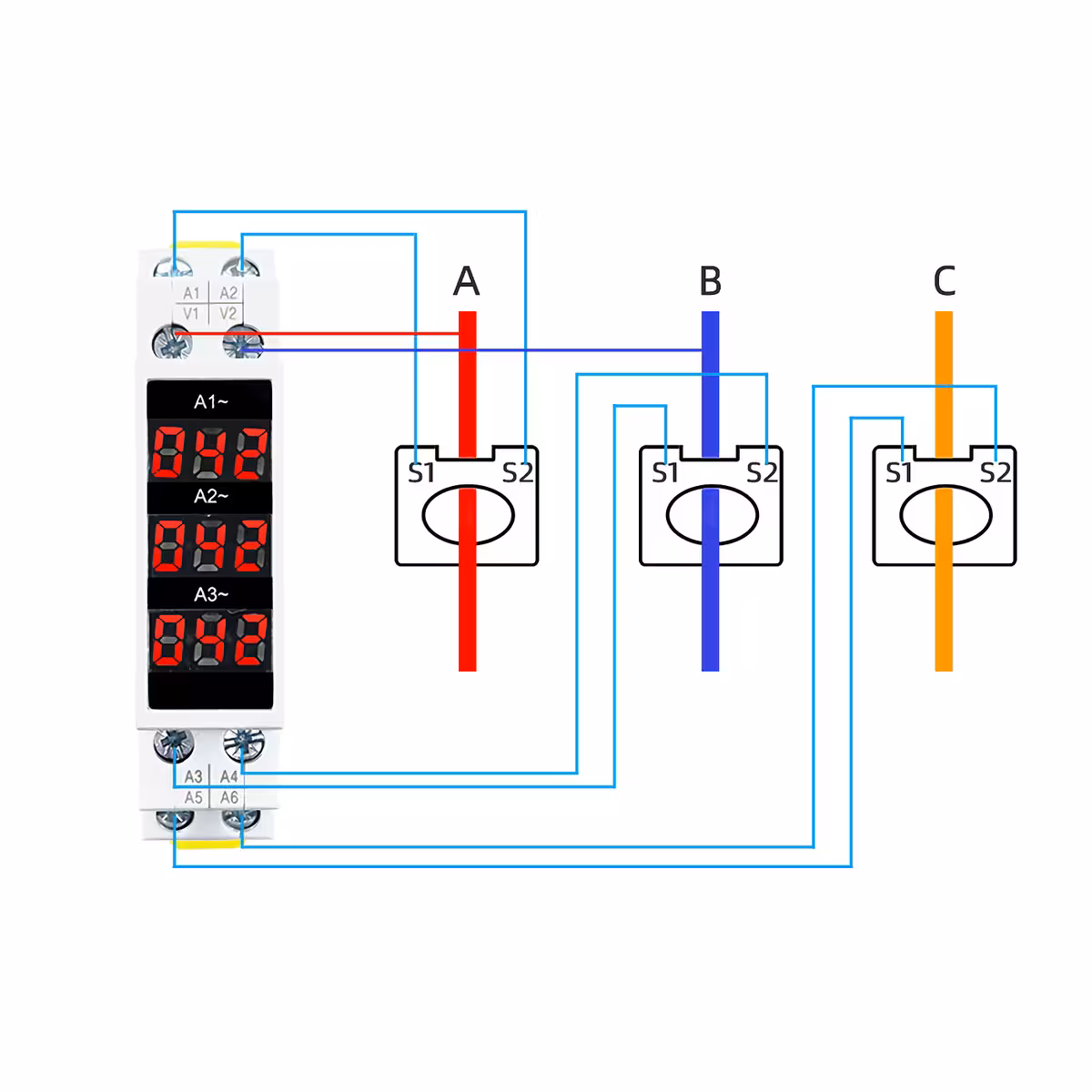

- Vezetékek csatlakoztatása: Kösse be az L1, L2, L3 fázisvezetőket és az N nullavezetőt a burkolaton jelölt csatlakozókba, a mellékelt kapcsolási rajznak megfelelően.
- Bekapcsolás és ellenőrzés: Helyezze feszültség alá a rendszert, és ellenőrizze, hogy mind a 3 LED kijelző stabil értékeket mutat-e az egyes fázisokon.
- Folyamatos felügyelet: Kövesse nyomon az értékeket valós időben. A fázisok közötti jelentős eltérés aszimmetrikus terhelésre vagy a hálózat valamilyen hibájára utalhat.
A csomag tartalma
- 1 × Háromfázisú digitális ampermérő (1–100A, AC 80–500V, 35 mm-es DIN sínre)
Gyakori kérdések (GYIK)
Használható egyfázisú hálózatokon is?
Nem. A készüléket kifejezetten háromfázisú (3 fázis + nulla) hálózatokhoz tervezték. Egyfázisú rendszerekhez egycsatornás ampermérőre van szükség.
Szükségem van áramváltóra (CT) a csatlakoztatáshoz?
Nem, feltéve, hogy az áramerősség egyik fázison sem haladja meg a 100A-t. A bekötés közvetlenül a fázisvezetékekre történik, további kiegészítők nélkül.
Egyszerre mutatja mind a 3 fázis értékeit?
Igen. A 3 független LED kijelző egyidejűleg jeleníti meg az L1, L2 és L3 fázisok áramerősségét, így nincs szükség a fázisok közötti kézi kapcsolgatásra.
Hová telepíthetem a műszert? Az IP20 védettség vízállóságot jelent?
Az IP20-as besorolás a 12,5 mm-nél nagyobb szilárd testek ellen nyújt védelmet, de víz vagy nedvesség ellen nem véd. Kizárólag zárt elosztószekrények belsejébe, száraz és szabályozott környezetbe telepítse.
