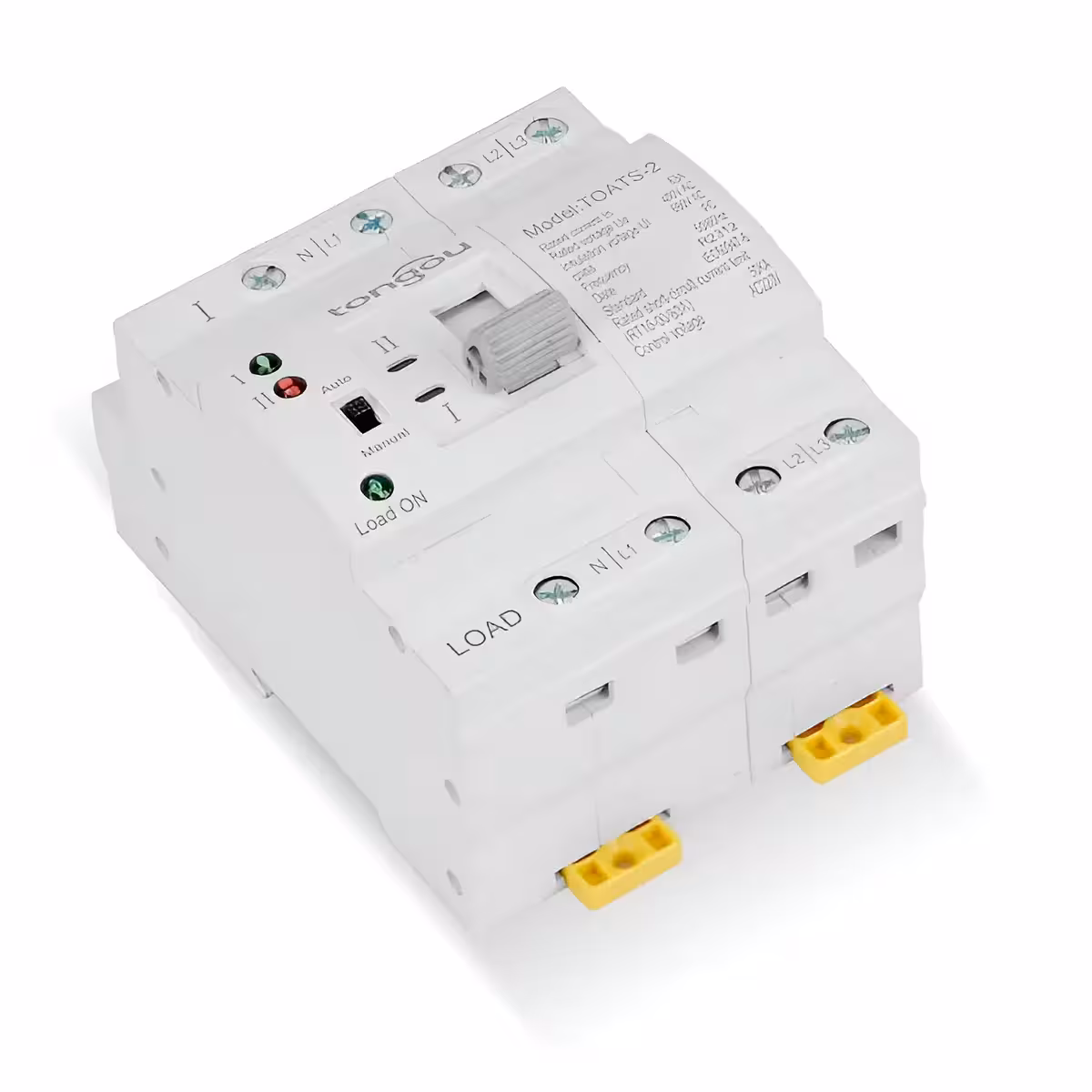

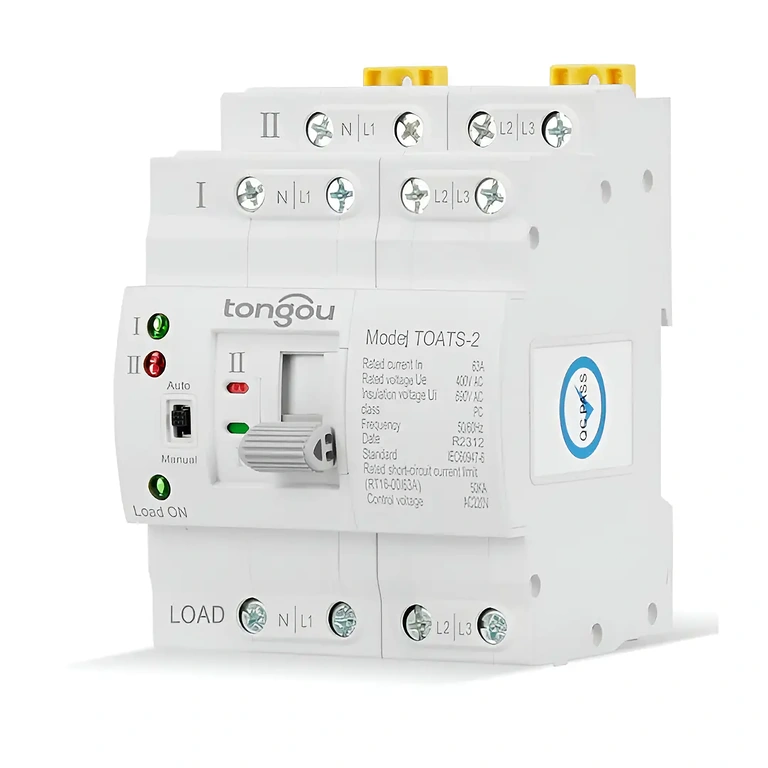

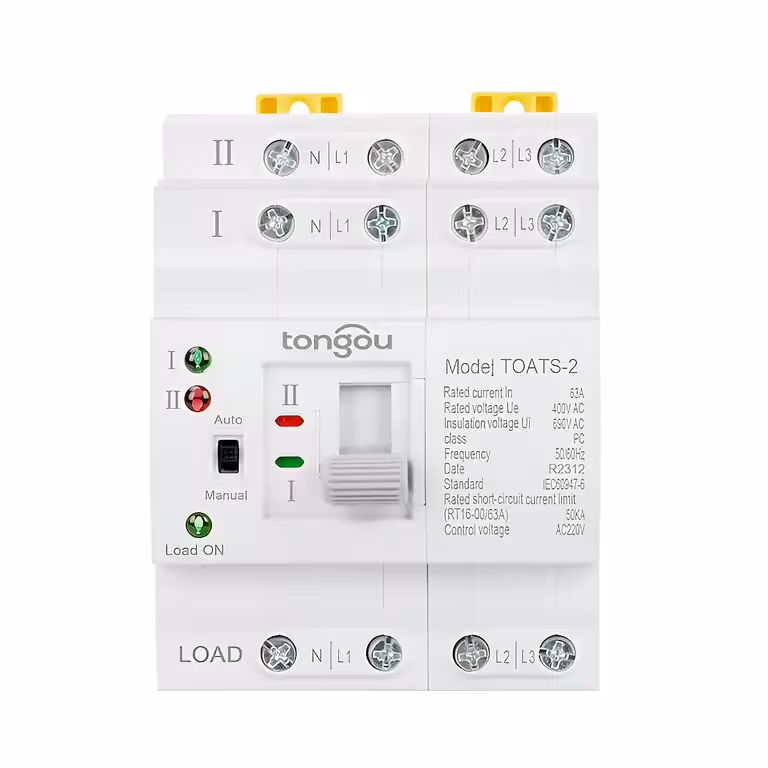

63A háromfázisú ATS automatikus átkapcsoló – zökkenőmentes energiaellátás kritikus rendszerekhez

Amikor a hálózati áramellátás megszakad, minden ezredmásodperc számít. Egy szerver, egy gyártósor vagy egy napelemes inverter esetében a néhány másodperces kimaradás is rendszerleállást, adatvesztést vagy költséges üzemzavart okozhat. A 63A háromfázisú ATS (automatikus átkapcsoló) kevesebb mint 50 milliszekundum alatt vált át a tartalék energiaforrásra – ez az időtartam olyan rövid, hogy a csatlakoztatott berendezések észre sem veszik a váltást.

Megjegyzés: A készülék 3×230V/400V, 50–60Hz-es háromfázisú rendszerekhez készült. A telepítést kizárólag szakképzett villanyszerelő végezheti, a vonatkozó biztonsági előírások és szabványok betartásával.

Miért válassza ezt a modellt? (Főbb előnyök):

Kevesebb mint 50 ms átkapcsolási idő — a kritikus berendezések folyamatosan működnek; nincs rendszerleállás, adatvesztés vagy újraindulás.
63A névleges áramerősség — ideális ipari és kereskedelmi alkalmazásokhoz, beleértve a központi klímarendszereket és gyártóberendezéseket.
Háromfázisú napelemes rendszerekkel kompatibilis — automatikusan vált a napenergia és a közüzemi hálózat vagy generátor között, maximalizálva az energiafüggetlenséget.
Automata és kézi üzemmód — 24/7 autonóm működés AUTO módban, vagy közvetlen manuális vezérlés MAN módban karbantartáshoz és teszteléshez.
Széles feszültségtűrés: 85%–110% — stabil működés ingadozó hálózat esetén is, téves lekapcsolások nélkül.
DIN-sínre szerelhető — szabványos elosztószekrényekbe percek alatt beépíthető, különösebb átalakítás nélkül.
Automatikus visszakapcsolás — folyamatos felügyelet; amint a főhálózat stabilizálódik, az ATS emberi beavatkozás nélkül visszakapcsol.

Teljesítmény és működés

A háromfázisú ATS kapcsoló folyamatosan figyeli a fő tápforrás elektromos paramétereit. Az első rendellenesség észlelésekor – legyen szó feszültségesésről, fázisvesztésről vagy a határértékek túllépéséről – 50 ms-nál rövidebb idő alatt aktiválja a tartalék forrást. Ez a sebesség olyan hatékony, hogy a szünetmentes tápegységek (UPS) működésbe lépése előtt átveszi a terhelést.

Automata üzemmódban a teljes folyamat – a hiba detektálása, az átkapcsolás és a visszatérés – teljesen önműködő. Kézi üzemmódban a kezelő közvetlenül választhatja ki az aktív forrást, ami különösen hasznos időszakos tesztek vagy tervezett karbantartási munkálatok során. A fizikai választókapcsoló vészhelyzetben is egyértelmű kezelést biztosít.

A 63A/400V háromfázisú kapacitás és az 50/60Hz-es frekvenciatűrés révén ez az ATS széles körben alkalmazható: a napelemes rendszerektől és dízelgenerátoroktól kezdve a kisebb adatközpontokon át az ipari hűtő-fűtő berendezésekig. Robusztus kialakítása révén magasabb hőterhelés mellett is megbízhatóan működik.

Paraméter	Érték / Részletek
Eszköz típusa	Háromfázisú automatikus átkapcsoló (ATS)
Névleges áram	63A
Névleges feszültség	3×230V / 400V (háromfázisú)
Frekvencia	50 Hz / 60 Hz
Átkapcsolási idő	< 50 ms
Kapcsolt források száma	2 (A forrás – fő, B forrás – tartalék)
Üzemmódok	Automata / Kézi
Működési feszültségtartomány	85% – 110% a névleges feszültségből
Fő alkalmazási területek	Háromfázisú napelem, generátor, hálózat, adatközpontok
Szerelés	DIN-sín, elosztószekrény
Felhasználási terület	Ipari / Kereskedelmi

Telepítési és használati útmutató

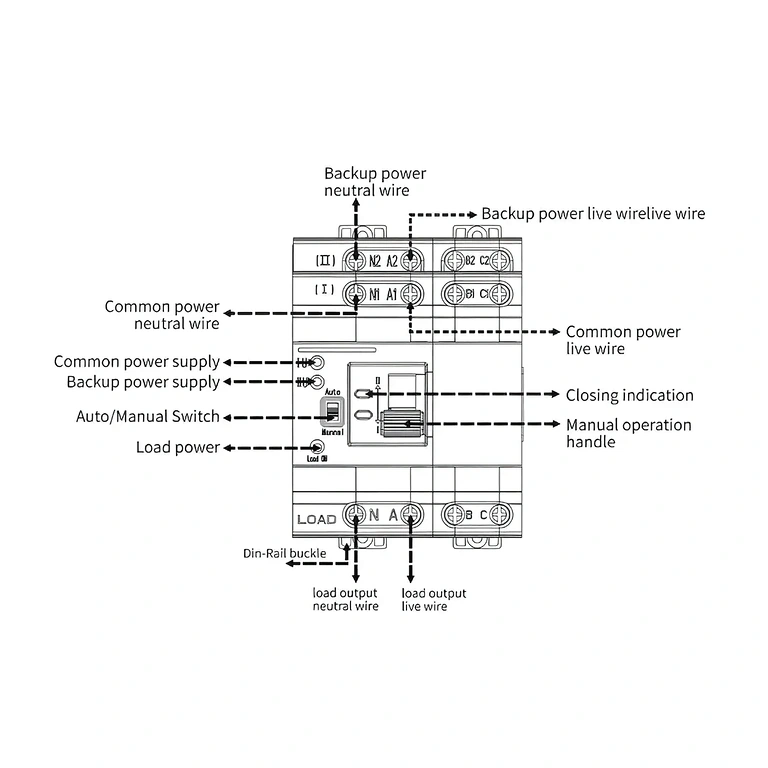

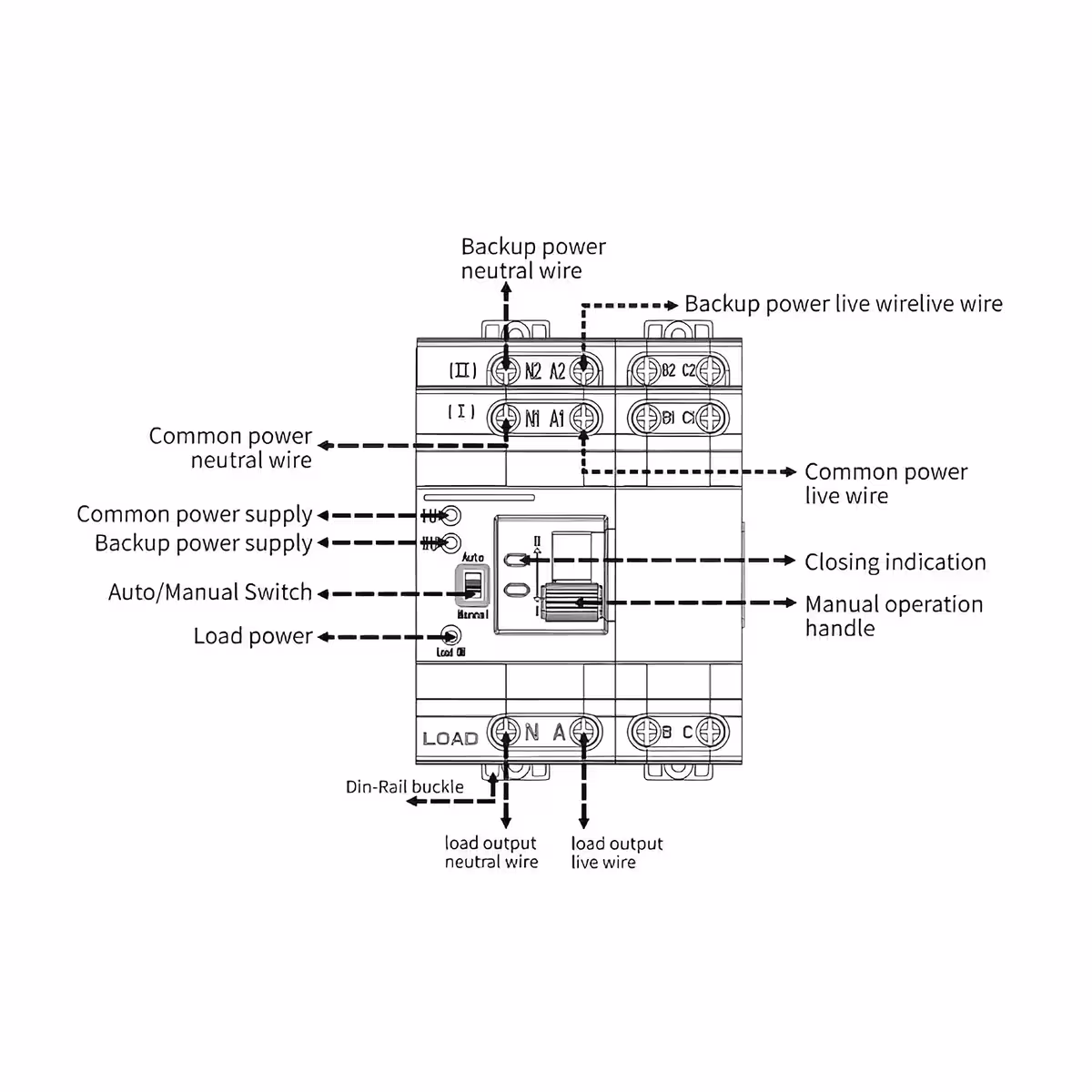

DIN-sínes rögzítés — helyezze az ATS-t az elosztószekrénybe a bekötési rajznak megfelelően; csatlakoztassa az A forrást (hálózat/napelem) és a B forrást (generátor/tartalék hálózat).
Üzemmód kiválasztása — állítsa a kapcsolót AUTO állásba az önműködő működéshez, vagy MAN állásba a kézi vezérléshez.
Feszültséghatárok ellenőrzése — győződjön meg róla, hogy a paraméterek megfelelnek a rendszernek (85%–110%); szükség esetén végezze el a finomhangolást a gyártói előírások szerint.
Funkcionális teszt — szimuláljon áramkimaradást a főforráson, és ellenőrizze, hogy az ATS 50 ms-on belül átkapcsol-e a B forrásra, majd a főforrás helyreállása után automatikusan visszakapcsol-e.
Karbantartás — bármilyen fizikai beavatkozás vagy bekötés módosítása előtt kapcsolja a készüléket MAN üzemmódba, és áramtalanítsa a rendszert.

A csomag tartalma

1× 63A háromfázisú ATS automatikus átkapcsoló

Gyakran ismételt kérdések

Működik hálózatra kapcsolt háromfázisú napelemes rendszerrel?

Igen. Az ATS automatikusan vált a napelemek által termelt energia és a közüzemi hálózat között, amikor a termelés a szükséges szint alá esik – mindezt manuális beavatkozás nélkül.

Milyen gyors az átkapcsolás a források között?

Kevesebb mint 50 milliszekundum. Ez az időtartam elegendő ahhoz, hogy megelőzze az IT-eszközök, ipari klímák vagy automatizált gyártósorok újraindulását.

Kötelező a szakképzett villanyszerelő általi telepítés?

Igen. A háromfázisú rendszereken végzett bármilyen munkát csak szakképzett villanyszerelő végezhet a vonatkozó biztonsági előírásoknak megfelelően. A szakszerűtlen telepítés a garancia elvesztését vonhatja maga után és komoly biztonsági kockázatot jelent.

Szerelhető kültérre vagy nedves környezetbe?

Közvetlenül nem. Az ATS-t zárt elosztószekrénybe kell szerelni. Amennyiben a szekrény kültéren helyezkedik el, legalább IP65-ös védettséggel kell rendelkeznie, hogy megvédje a készüléket a nedvességtől és a portól.

Mi történik, ha mindkét forrás egyszerre szűnik meg?

Az ATS készenléti állapotba kerül, és nem látja el árammal a fogyasztót. Amint bármelyik forrás visszatér, az ATS a beállított prioritásnak megfelelően automatikusan átkapcsol, emberi beavatkozás nélkül.
