ATS 63A automata hálózatátkapcsoló – folyamatos áramellátás, bármi is történjen a hálózattal
Elmegy az áram. A hűtő leáll, a szerver lekapcsol, a riasztó elnémul. Hiába van generátorod vagy napelemes rendszered, ha nincs egy automata átkapcsolód (ATS), a tartalék áramforrásba fektetett pénzed az első másodpercekben teljesen haszontalannak tűnik. A 63A-es ATS kevesebb mint 50 ezredmásodperc alatt vált át a tartalék hálózatra – gyorsabban, mint ahogy egyet pislognál.
Megjegyzés: Az ATS automatikusan átkapcsolja az áramforrást, de magát a generátort nem indítja el. Győződj meg róla, hogy a generátorod rendelkezik automatikus indítási (auto-start) funkcióval, vagy már az átkapcsolás előtt üzemel.
Miért válaszd ezt a modellt? (Legfőbb előnyök):
- 50 ms alatti átkapcsolás — szinte észrevehetetlen váltás, amely nem befolyásolja az érzékeny berendezéseket: NAS szervereket, gázkazánokat, orvosi műszereket.
- Háromféle áramforrással kompatibilis — tökéletesen működik a 230V-os közüzemi hálózattal, dízel/benzin generátorokkal, valamint AC kimenettel rendelkező szigetüzemű (off-grid) vagy hibrid napelem inverterekkel.
- Automatikus feszültségvédelem — folyamatos felügyelet; azonnal beavatkozik, ha a feszültség a névleges érték 85–110%-os tartományán kívül esik, még mielőtt a csatlakoztatott eszközök károsodnának.
- Automatikus és manuális üzemmód — AUTO mód a felügyelet nélküli működéshez, MAN mód a karbantartáshoz vagy teszteléshez, a védelmi funkciók kikapcsolása nélkül.
- DIN sínre szerelhető akár 30 perc alatt — kompakt kialakításának köszönhetően bármilyen szabványos villamossági elosztószekrénybe átalakítás nélkül beépíthető.
- Ideális állandó személyzet nélküli helyszínekre — nyaralók, raktárak, napelemparkok, távoli ipari létesítmények: magától átkapcsol, majd a hálózat helyreállásakor automatikusan visszaáll.
Részletek és teljesítmény
Az ATS 63A beépített elektronikai vezérlése folyamatosan figyeli a fő áramforrás feszültségét. Amint a 230V-os névleges feszültség 85%-a alá eső értéket vagy teljes áramkimaradást észlel, az átkapcsoló relé kevesebb mint 50 ezredmásodperc alatt aktiválja a másodlagos áramforrást. Amikor a hálózati áramellátás helyreáll és a feszültség a normál paraméterek között stabilizálódik, az automatikus visszaállás mindenféle emberi beavatkozás nélkül megtörténik.
A 63A-es névleges áramerősség elegendő egy komplett családi ház, egy jól felszerelt iroda vagy egy kisebb ipari létesítmény terhelésének fedezésére. Az 50 Hz-es és 60 Hz-es frekvenciákkal való kompatibilitása révén Magyarországon és külföldön is gond nélkül, konfiguráció módosítása nélkül használható.
| Paraméter | Érték / Részlet |
|---|---|
| Névleges feszültség | 230V AC |
| Frekvencia | 50 – 60 Hz |
| Névleges áramerősség | 63A |
| Átkapcsolási idő | < 50 ms |
| Stabil működési tartomány | A névleges feszültség 85% – 110%-a |
| Beépített védelmek | Alulfeszültség, túlfeszültség ellen |
| Kompatibilis áramforrások | Elektromos hálózat, generátor, napelemes rendszer |
| Üzemmód | Automatikus / Manuális |
| Szerelés típusa | DIN sín (elosztószekrény) |
| Tipikus felhasználás | Lakossági, kereskedelmi, ipari, orvosi, IT |
Telepítési és használati útmutató
- Szereld fel az eszközt a villamossági elosztószekrény DIN sínjére, szigorúan betartva a hatályos érintésvédelmi és villanyszerelési szabványokat.

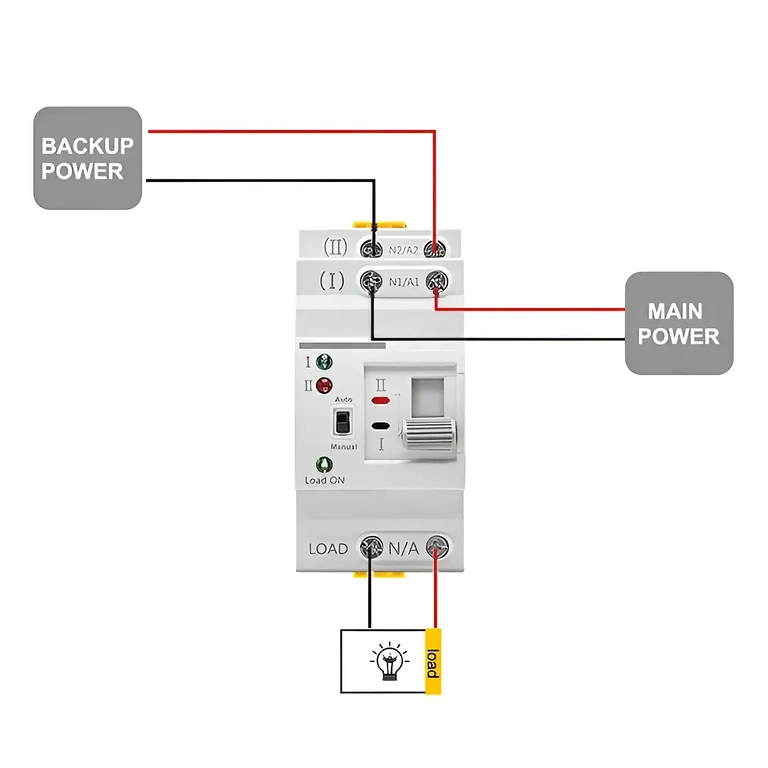

- Csatlakoztasd a fő áramforrást (230V-os elektromos hálózat) az ATS L1 bemenetéhez a dokumentációban található műszaki rajz alapján.
- Csatlakoztasd a másodlagos áramforrást (generátor vagy napelem inverter kimenet) a készülék L2 bemenetéhez.
- Csatlakoztasd a fogyasztókat (az árammal ellátandó áramköröket) az ATS kimenetéhez.
- Válaszd ki az üzemmódot: AUTO pozíció az automatikus átkapcsoláshoz, vagy MAN pozíció a kézi vezérléshez.
- Ellenőrizd az üzemi feszültséget, és a tesztelés előtt győződj meg róla, hogy a másodlagos áramforrás aktív és rendelkezésre áll.
- Teszteld a működést a fő áramforrás feszültségkiesésének szimulálásával, és ellenőrizd a tartalék áramforrásra történő automatikus átkapcsolást.
A csomag tartalma
- 1x ATS Automata átkapcsoló 63A 230V
Gyakori kérdések (GYIK)
Az ATS automatikusan elindítja a generátort áramszünet esetén?
Nem. A készülék csak az áramforrások közötti átkapcsolást végzi, de nem rendelkezik generátorindító funkcióval. A generátornak már működnie kell, vagy saját, külön csatlakoztatott automatikus indítórendszerrel (auto-start) kell rendelkeznie.
Használhatok szigetüzemű (off-grid) napelem invertert másodlagos áramforrásként?
Igen. Bármilyen áramforrás, amely 230V AC feszültséget biztosít 50–60 Hz-en, használható másodlagos forrásként – beleértve az AC kimenettel rendelkező szigetüzemű vagy hibrid napelem invertereket is.
Kötelező regisztrált villanyszerelőt hívni a telepítéshez?
Igen. Az elosztószekrénybe történő beszerelést kizárólag szakképzett villanyszerelő végezheti, a Magyarországon hatályos MSZ HD 60364 szabvány és az idevonatkozó érintésvédelmi előírások betartásával.
Az elektronikai eszközeim érzékelni fogják az átkapcsolás miatti megszakítást?
A túlnyomó többségük nem. Az 50 ms alatti átkapcsolás észrevehetetlen a számítógépek, gázkazánok és háztartási gépek számára. Éles üzemű szerverek vagy rendkívül érzékeny berendezések esetén azonban továbbra is javasolt egy szünetmentes tápegység (UPS) használata.
Átkapcsolhatok manuálisan a források között a védelmek kikapcsolása nélkül?
Igen. A manuális üzemmód lehetővé teszi az aktív áramforrás kézi kiválasztását – ami karbantartásnál vagy tesztelésnél rendkívül hasznos –, anélkül, hogy a feszültségfigyelő funkciók leállnának.
