V-156-1C25 mikrokapcsoló hosszú görgős karral – 15A ipari végálláskapcsoló CNC-hez, automatizáláshoz és 3D nyomtatókhoz

Amikor egy végálláskapcsoló hibázik, az egész gép leállhat. Legyen szó CNC maróról, 3D nyomtatóról vagy ipari automatizálási rendszerről, olyan végálláskapcsolóra van szükséged, amely minden alkalommal azonnal és pontosan kapcsol. A hosszú görgős karral ellátott V-156-1C25 mikrokapcsoló pontosan ezt nyújtja: nincs remegés, nincs bizonytalan jel, nincs kompromisszum.

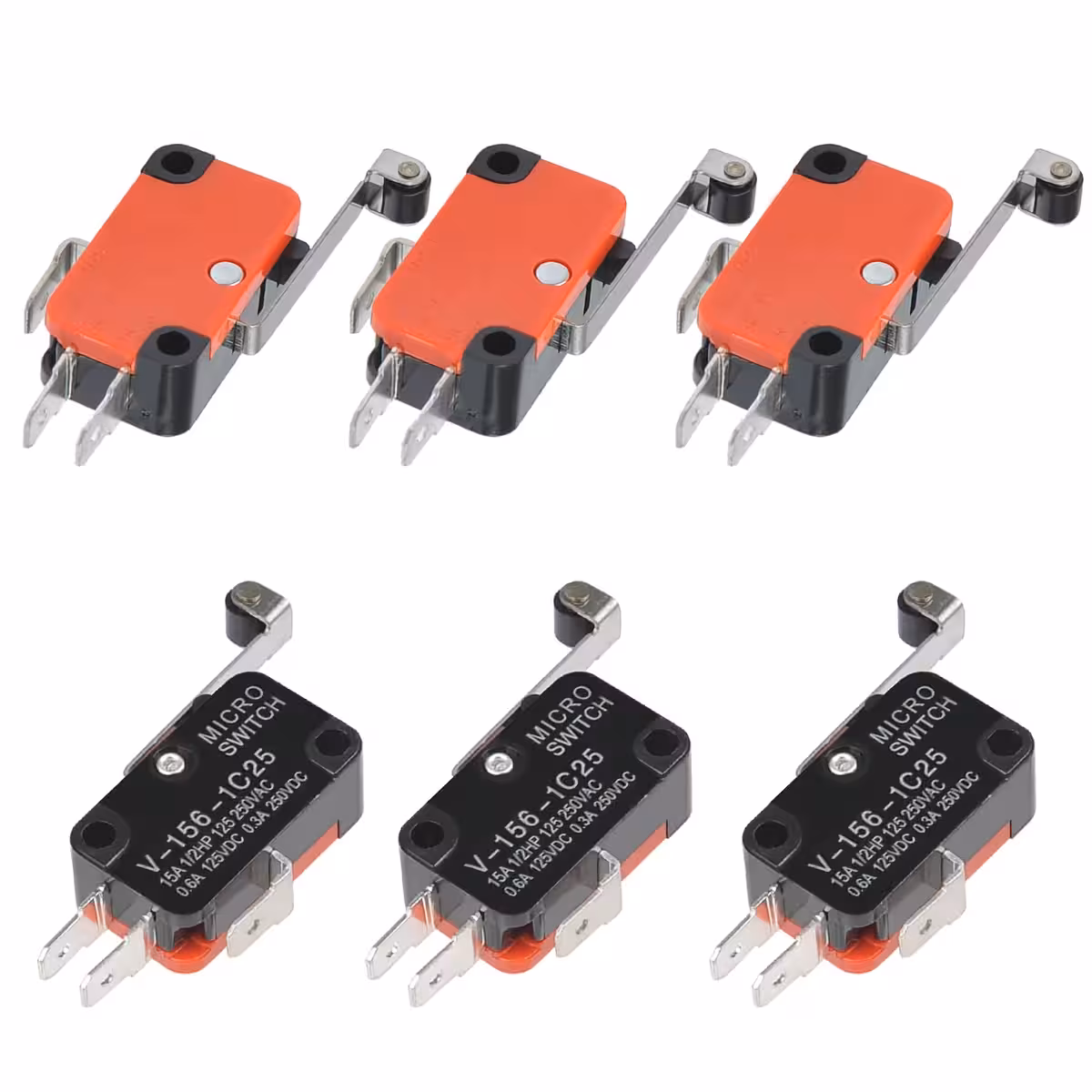

Megjegyzés: A készlet 6 darab azonos V-156-1C25 kapcsolót tartalmaz. A képek illusztrációk, egyetlen darabot mutatnak be. Telepítés előtt ellenőrizze az elektromos kompatibilitást (feszültség és áramerősség).

Miért válaszd ezt a modellt? (Főbb előnyök):

15A AC terhelhetőség — közvetlenül vezérelhet kisebb, akár 1/2 LE teljesítményű motorokat köztes relé nélkül, egyszerűsítve az áramkört.

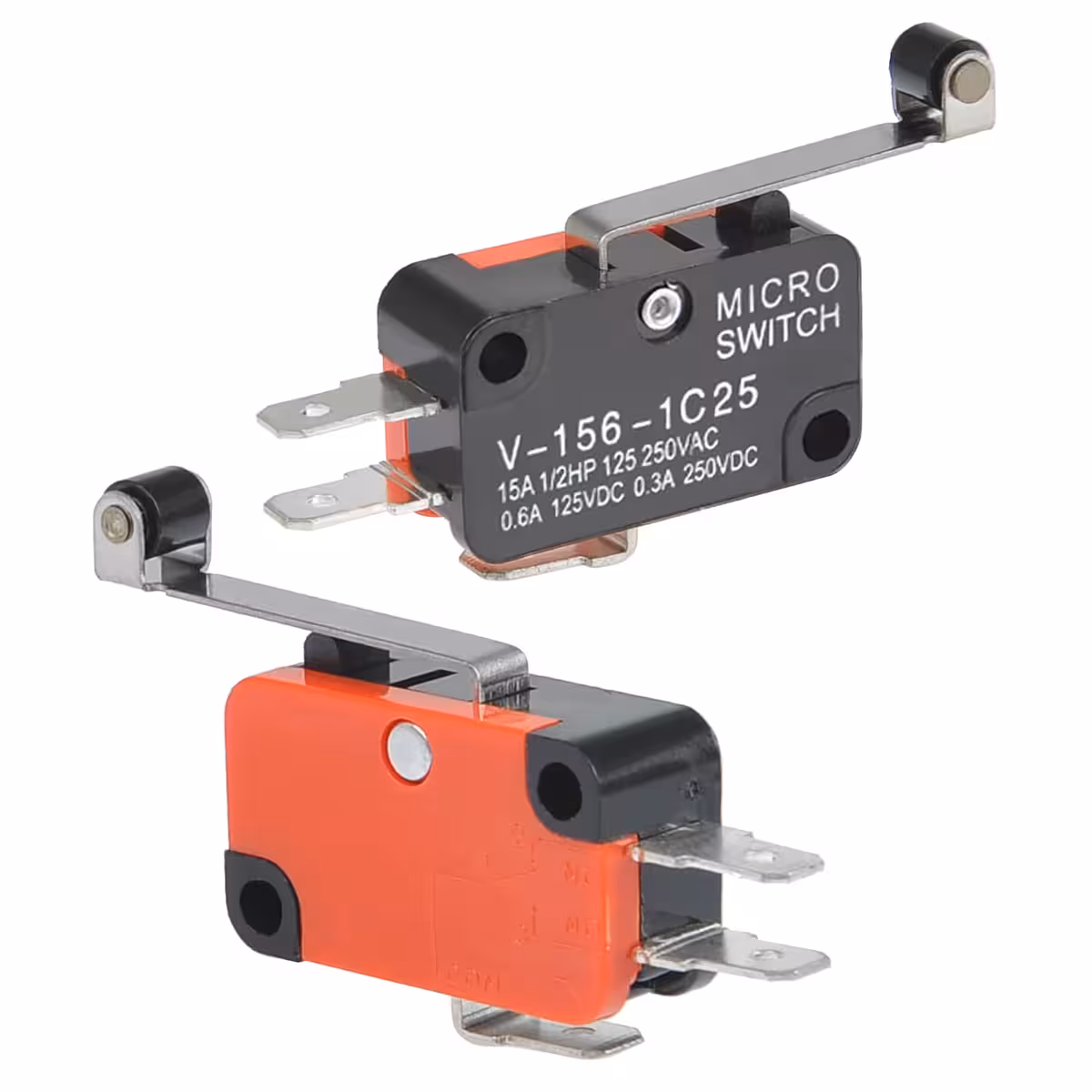

Hosszú görgős kar — a kapcsolótesttől távolabb is érzékeli a pozíciót, így nem szükséges milliméterre pontos beállítás a felszereléskor.
Snap-action pillanatkapcsoló — a NO↔NC átváltás azonnal megtörténik, függetlenül a működtetés sebességétől; tiszta digitális jel bármilyen PLC vagy mikrokontroller számára.
3 kivezetés (COM/NO/NC) — a kívánt logikának megfelelően kötheted be; biztonsági és jelzőáramkörökben egyaránt használható.
AC és DC kompatibilitás — 125V/250V AC vagy 125V/250V DC; egyetlen típus lefedi a legtöbb meglévő rendszert.
6 darabos készlet — kedvezőbb darabár, ráadásul tartalékot is biztosít a gyors karbantartáshoz.
Kompakt, 2,79 × 1,60 cm-es ház — szűk helyeken is elfér, a 0,33 cm átmérőjű furatokkal biztonságosan rögzíthető.

Részletek és teljesítmény

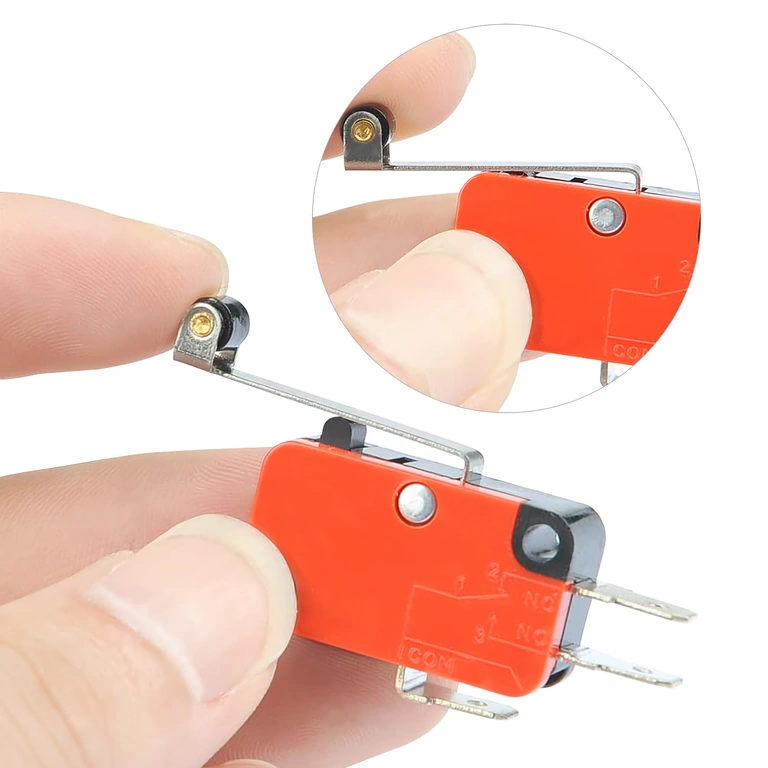

A hosszú, csuklós kar geometriája lehetővé teszi a kapcsolást a testhez képest nagyobb szögben is, ami nagyobb mechanikai tűrést és kisebb működtető erőt jelent a rövid karú változatokhoz képest. Gyakorlatilag gyorsabban szerelhető és könnyebben állítható be a kapcsolási pont.

A snap-action mechanizmus garantálja, hogy a Normal Open és Normal Closed állapot közötti váltás hirtelen történjen, függetlenül attól, hogy a kar lassan vagy gyorsan mozog. Az eredmény: nincs parazita jel, nincs „szürke zóna” – pontosan erre van szükség az Arduino, Raspberry Pi, CNC vezérlők és PLC-k megbízható működéséhez.

A 250V AC mellett 15A-es névleges értékkel a V-156-1C25 a nagy teherbírású ipari mikrokapcsolók kategóriájába tartozik – ez nem egy prototípus alkatrész, hanem komoly ipari komponens. DC esetén a specifikáció 0,6A/125V és 0,3A/250V, megfelelve a folyamatos kapcsolásnál fellépő ívoltási szabványoknak.

Paraméter	Érték / Részletek
Modell	V-156-1C25
Elektromos teljesítmény AC	15A, 1/2 LE, 125V AC / 250V AC
Elektromos teljesítmény DC	0,6A / 125V DC; 0,3A / 250V DC

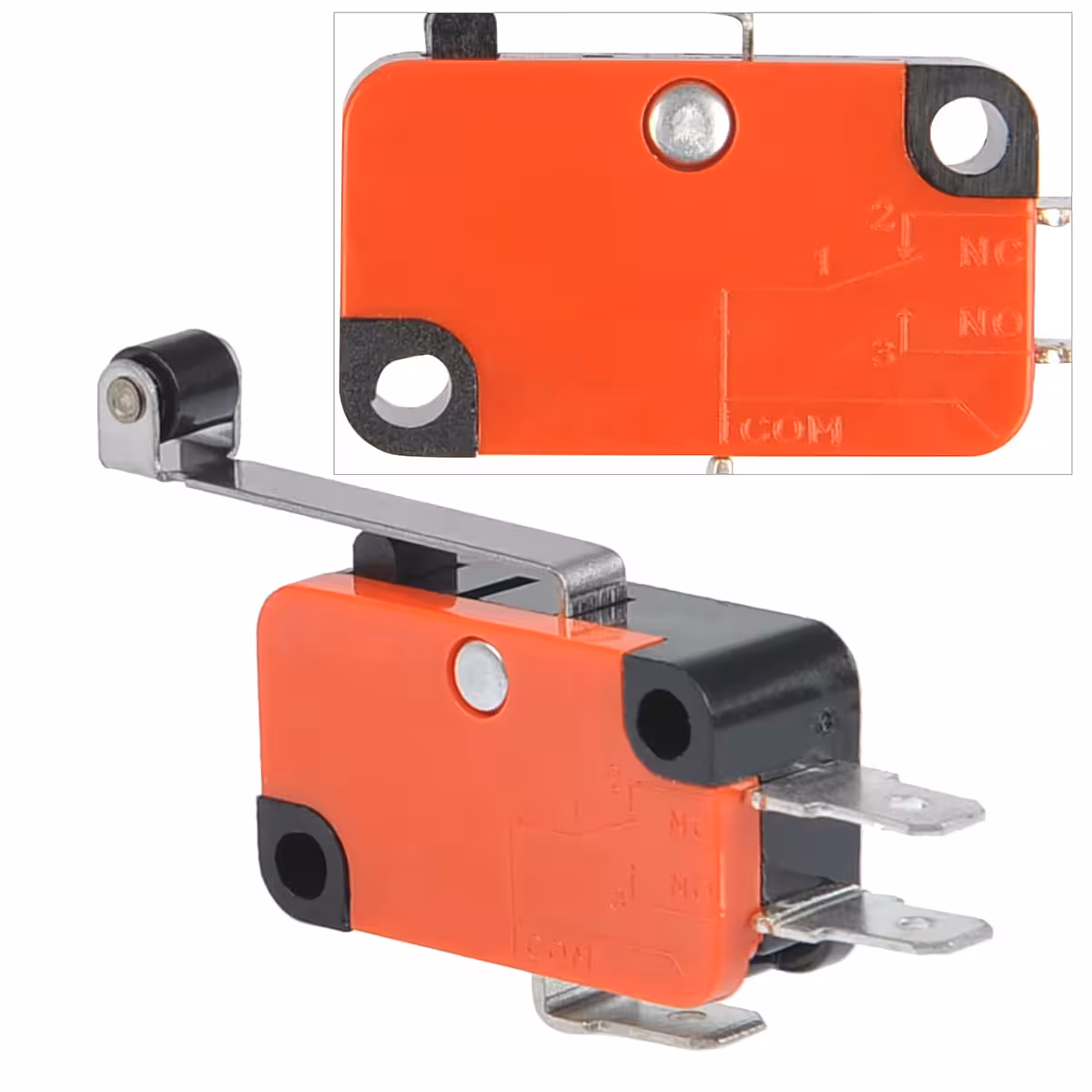

Érintkező konfiguráció	1NO + 1NC (3 kivezetés: COM, NO, NC)
Működtetés típusa	Hosszú, csuklós görgős kar
Kapcsolási mechanizmus	Snap-action (pillanatkapcsoló)

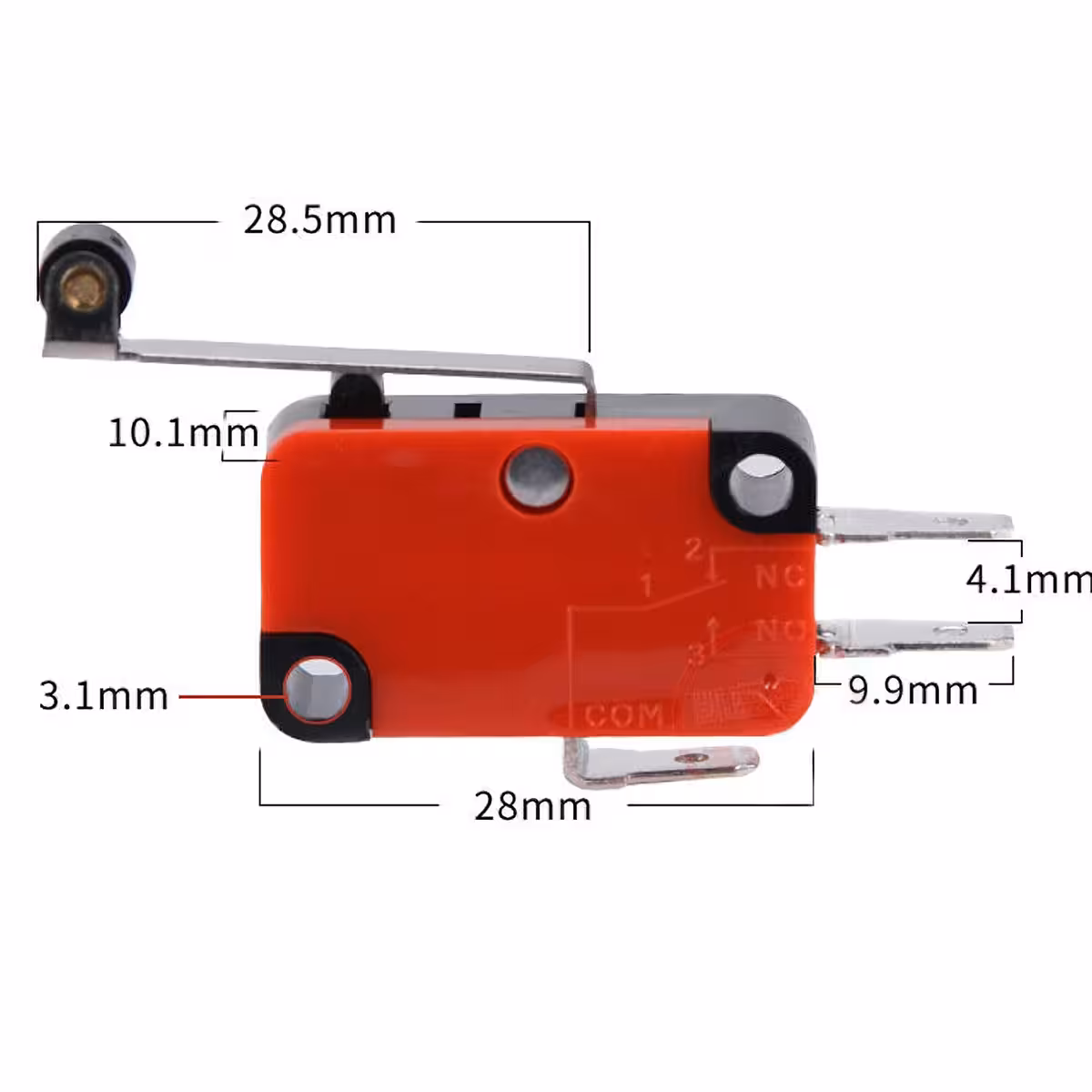

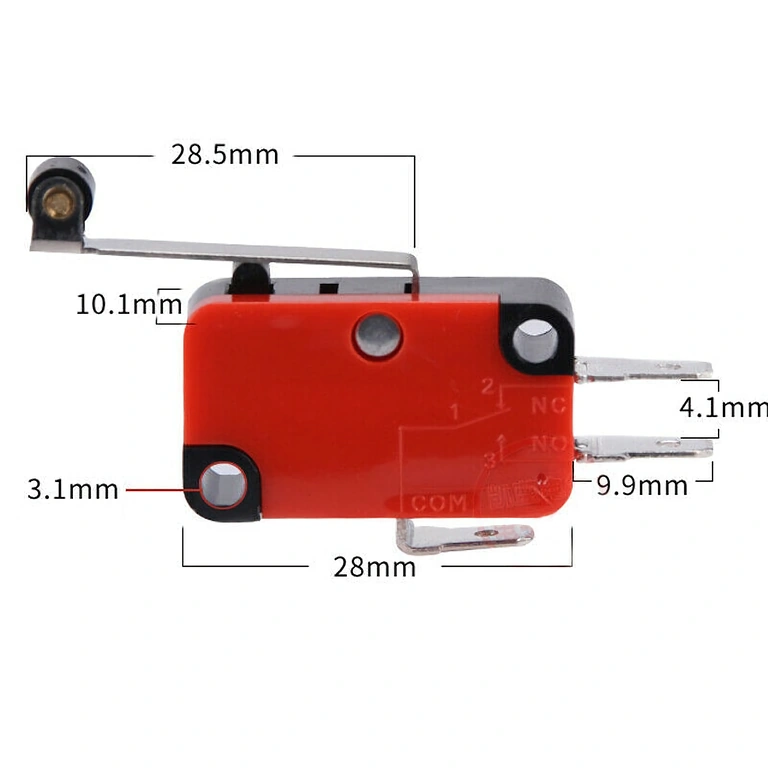

Kapcsolótest mérete	2,79 × 1,60 × 0,99 cm
Működtető kar mérete	5,08 × 0,41 cm

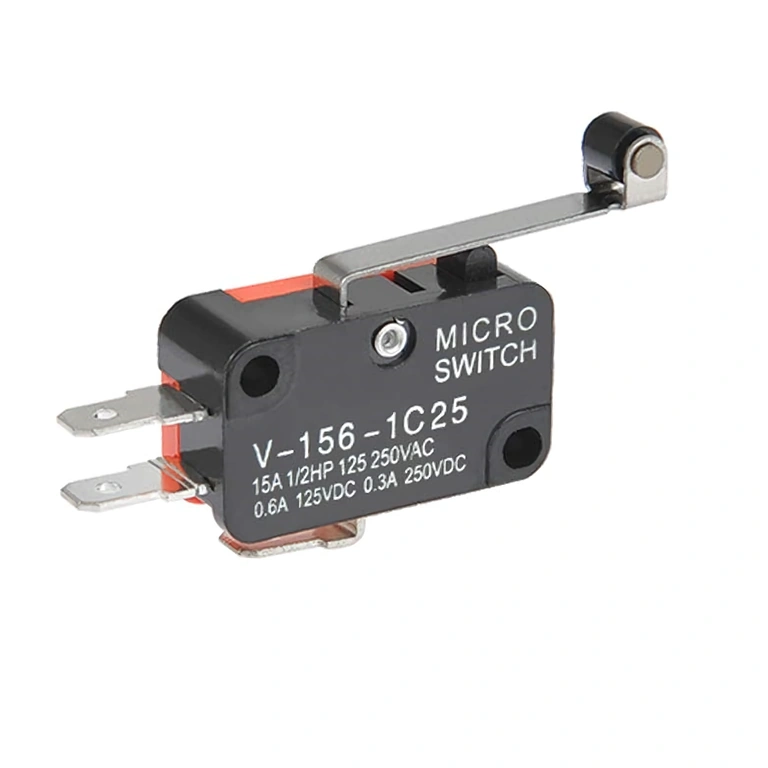

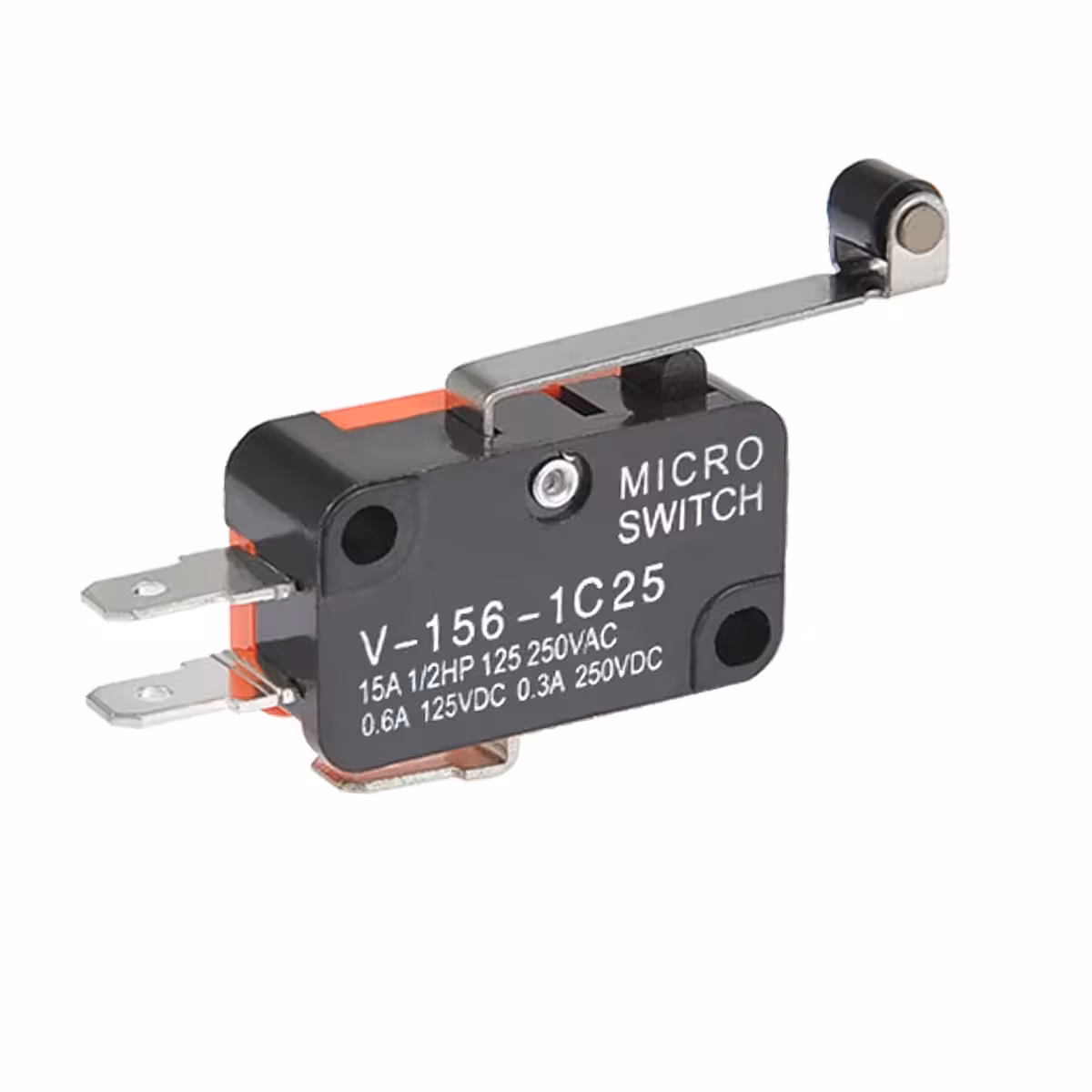

Rögzítőfurat átmérője	0,33 cm

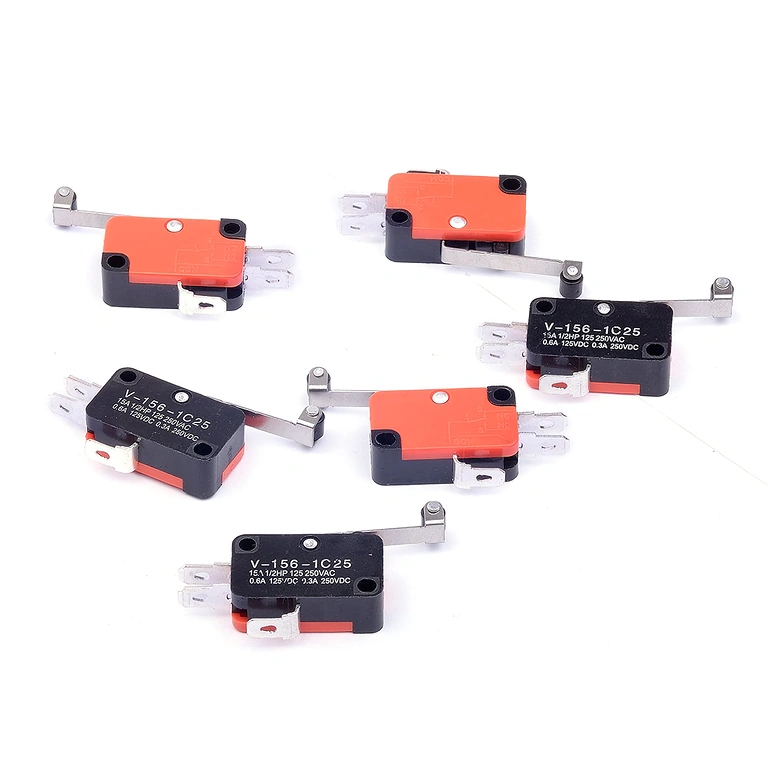

Ház anyaga	Műanyag + fém
Színek	Piros, fekete, ezüst
Tömeg (darabonként)	8 g

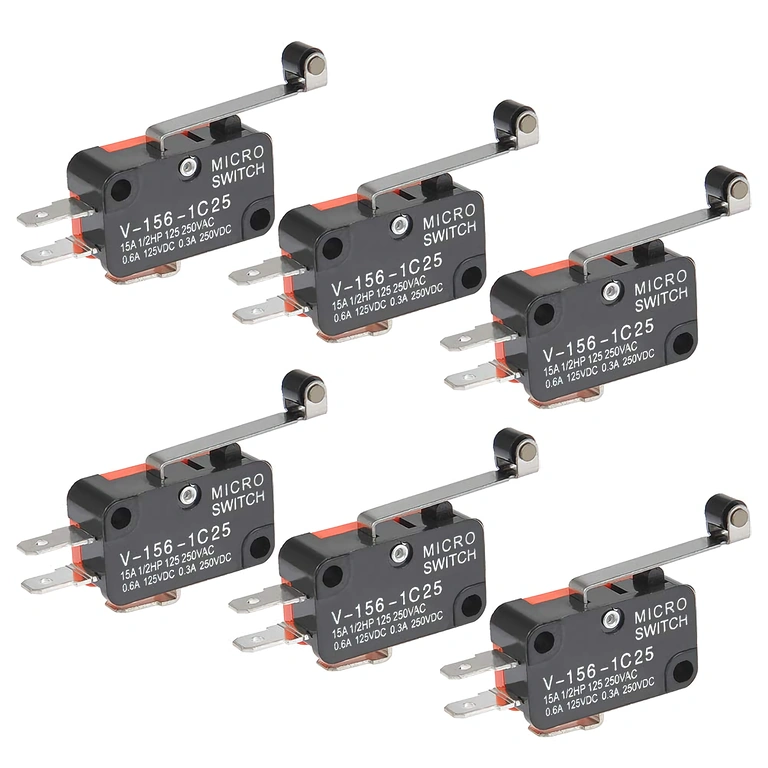

Mennyiség a készletben	6 darab azonos kapcsoló
Tipikus alkalmazások	CNC, ipari automatizálás, 3D nyomtatók, elektronikai berendezések, biztonsági rendszerek

A csomag tartalma

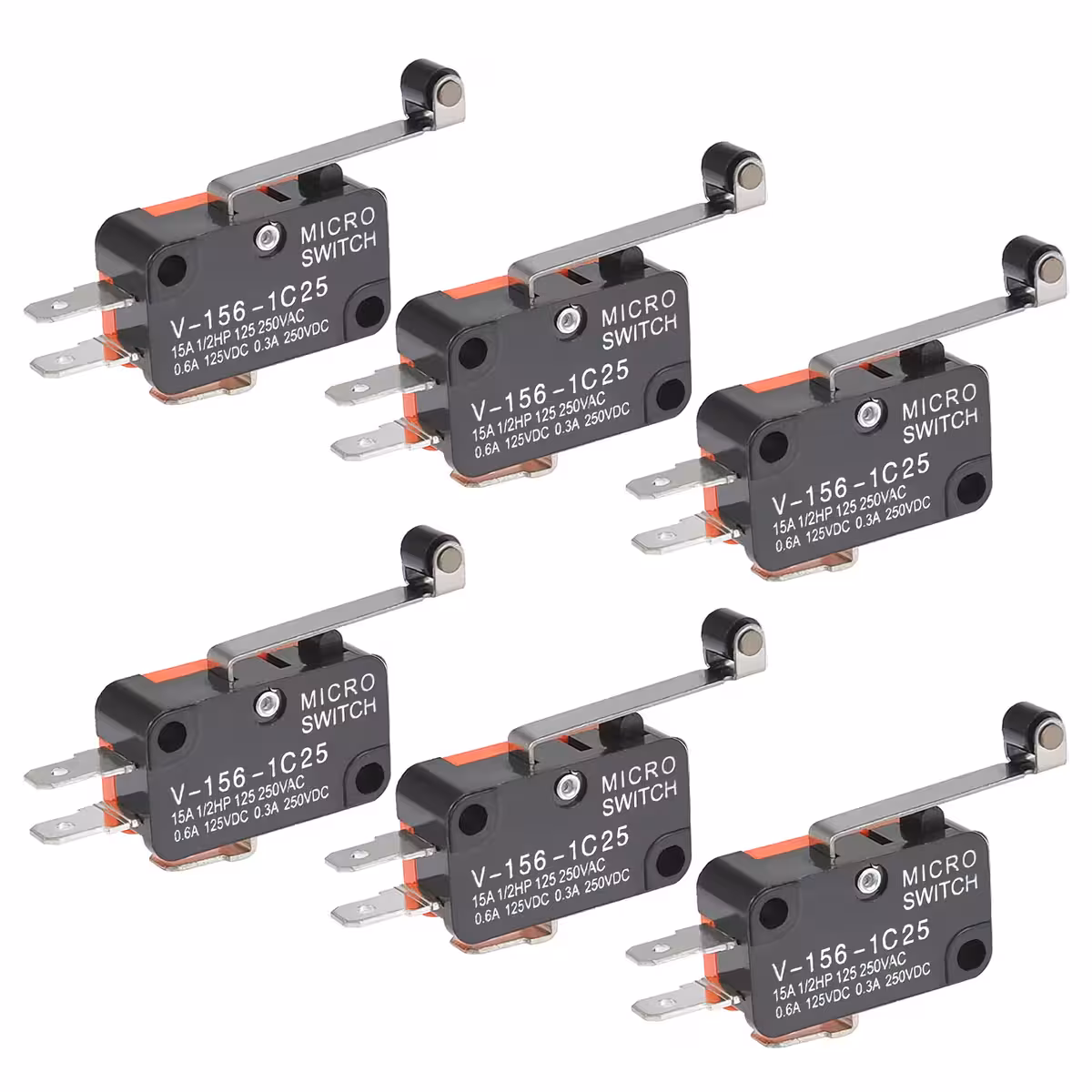

6 × V-156-1C25 végálláskapcsoló görgős, hosszú karral

Gyakran Ismételt Kérdések

Mit jelent az 1NO + 1NC konfiguráció és hogyan kell bekötni?

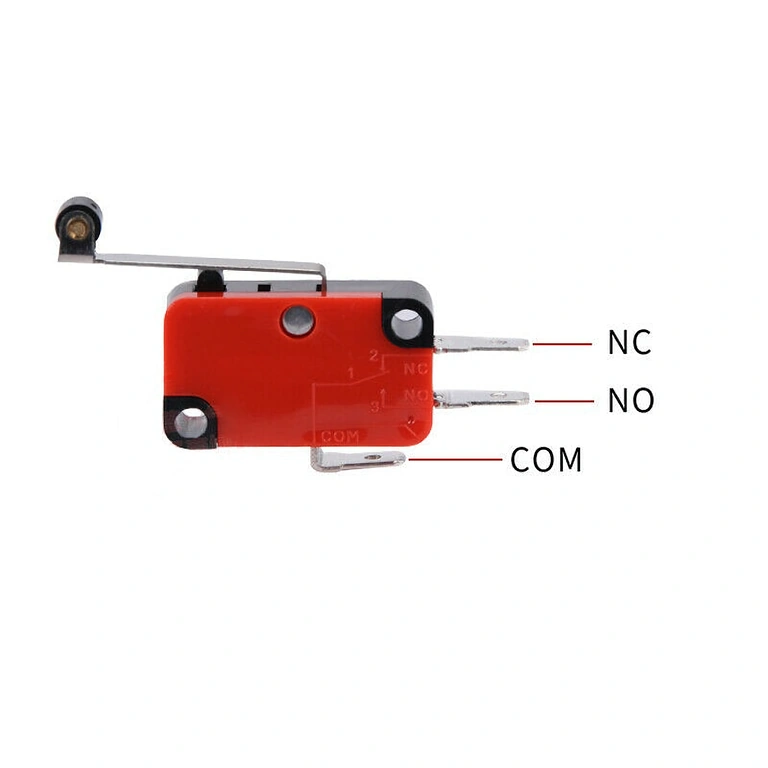

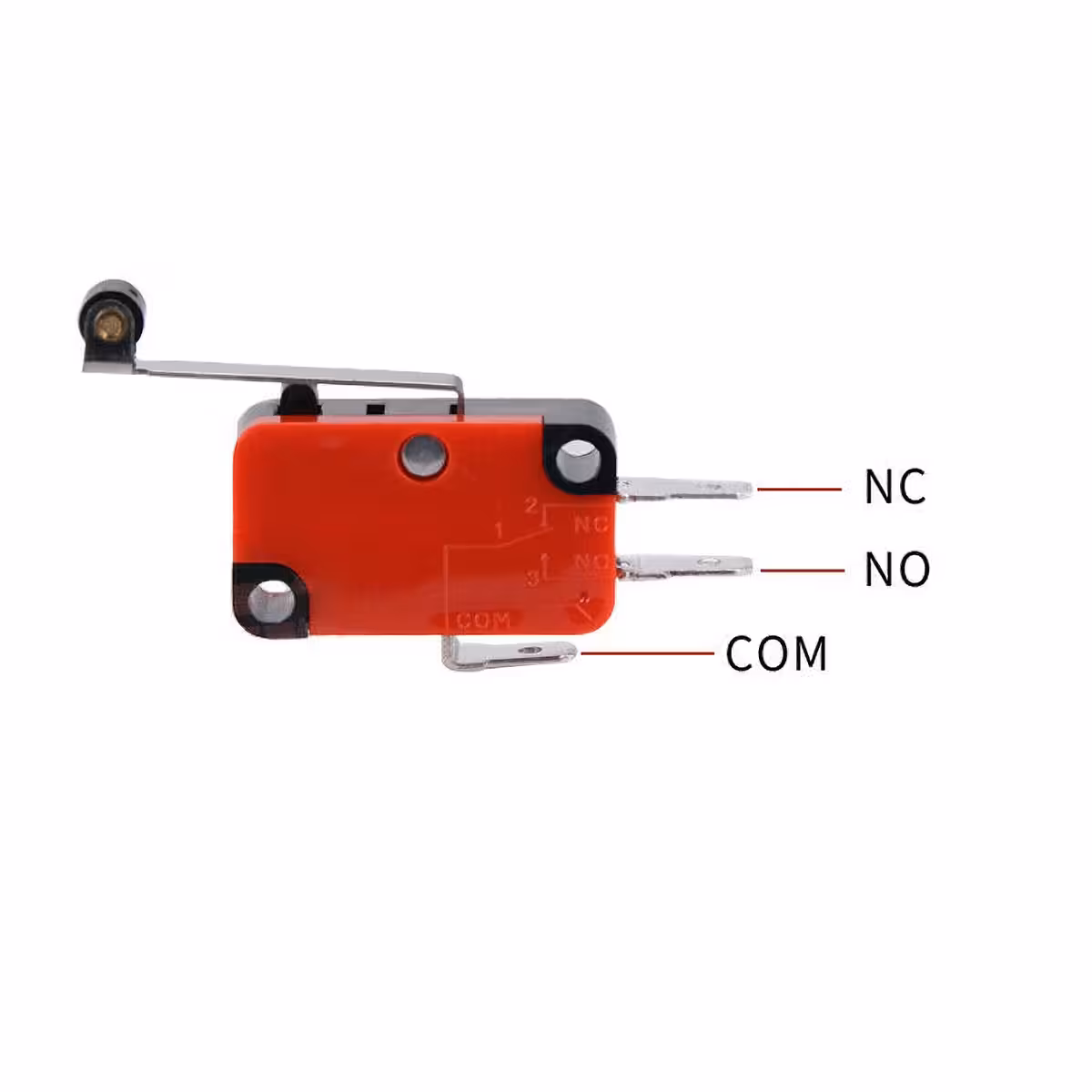

A kapcsolón 3 kivezetés található: COM (közös), NO (Normal Open – alaphelyzetben nyitott) és NC (Normal Closed – alaphelyzetben zárt). A kar működtetésekor a NO érintkező zár, az NC pedig nyit. Válaszd ki az áramkörödnek megfelelő kivezetést.

Alkalmas 3D nyomtatókhoz és CNC gépekhez?

Igen. A V-156-1C25 az egyik leggyakrabban használt végálláskapcsoló a kartéziánus és CoreXY 3D nyomtatókban, valamint hobbi és félipari CNC gépekben. A hosszú görgős kar lehetővé teszi a kapcsolási pont egyszerű finomhangolását szétszerelés nélkül.

Csatlakoztatható közvetlenül Arduinohoz vagy Raspberry Pi-hez?

Igen, a NO vagy NC kivezetések a mikrokontroller digitális lábaira köthetők, belső vagy külső felhúzó (pull-up) ellenállással. Ügyelj arra, hogy ne kösd össze ugyanabban az áramkörben a 3,3V/5V-os TTL logikát a 15A/250V AC-s kivezetésekkel.

Mi a különbség a rövid karú mikrokapcsolóhoz képest?

A hosszú kar nagyobb kapcsolási utat és kisebb működtető erőt biztosít – érzékenyebb, és könnyebben integrálható olyan helyekre, ahol a mechanikai tűrések nagyobbak. A rövid kart akkor érdemes választani, ha korlátozott a hely és nagyobb erő áll rendelkezésre a működtetéshez.

A készlet tartalmaz rögzítőcsavarokat vagy csatlakozókat?

Nem. A készlet kizárólag a 6 darab V-156-1C25 kapcsolót tartalmazza. A csavarokat és az elektromos csatlakozókat az alkalmazástól függően külön kell beszerezni.

Kompatibilis méretben más V-15x sorozatú kapcsolókkal?

Igen. A V-156 sorozat megfelel a szabványos SPDT méretezésnek, így méretben kompatibilis a legtöbb olyan berendezéssel, amely a V-15x családba tartozó kapcsolókat használja.
