BMS 1S 10A modul – teljes körű védelem 18650 Li-ion és LiPo akkumulátorokhoz DIY projektekhez
Powerbankot építesz, akkumulátort újítasz fel, vagy egyedi eszközbe építesz 18650-es cellát? Egy BMS modul nélkül a rövidzárlat vagy a mélykisülés pillanatok alatt tönkreteheti az akkumulátorodat. Ez a 6 darabos BMS 1S modul készlet pontosan ezt a problémát oldja meg: kompakt, megbízható és azonnal beépíthető.
Megjegyzés: Kérjük, fokozottan ügyelj a bekötési rajzra. A polaritás felcserélése vagy a helytelen bekötés a modul és az akkumulátor végleges meghibásodását okozhatja.
Miért válaszd ezt a készletet? (Főbb előnyök):
- 4-féle védelem egyetlen modulban — túltöltés (4.23V), mélykisülés (2.45V), túláram (15A) és azonnali rövidzár elleni védelem mikroszekundumos lekapcsolással
- DW01 + 8205A áramkör szigorú tűréshatárokkal — nem generikus, hanem bevizsgált alkatrészek, amelyek stabil védelmi küszöbértékeket biztosítanak hosszú távon
- 10A folyamatos, 12A csúcsáram — ideális nagyobb fogyasztású alkalmazásokhoz: kis motorokhoz, nagy fényerejű LED-ekhez vagy csúcsáramot igénylő vezeték nélküli modulokhoz
- 35 × 7.6 × 2 mm-es méret — kis helyen is elfér, a 2 mm-es vastagság különösen előnyös miniatűr projekteknél
- 6 darabos kiszerelés — több projektet is elláthatsz vele, vagy tartalék alkatrészként is kiváló, így spórolhatsz a szállítási költségen
- Kompatibilis 18650, 14500, 16340 és 1S LiPo cellákkal — bármilyen 3.7V-os cellával használható, formátumtól függetlenül
Részletek és teljesítmény
A DW01 áramkör folyamatosan figyeli a cella feszültségét, és amint az töltés közben eléri a 4.23V-ot, vagy kisülésnél 2.45V alá csökken, azonnal lekapcsolja a 8205A tranzisztorokat. A rövidzár elleni védelem azonnali reakciót biztosít — a modul nem várja meg a melegedést, hanem azonnal megszakítja az áramkört, védve ezzel a cellát és a fogyasztót is. A 10A-es folyamatos terhelés közelében ügyelj a megfelelő szellőzésre, hogy a hőmérséklet a biztonságos tartományban maradjon.
| Paraméter | Érték / Részletek |
|---|---|
| Cella konfiguráció | 1S (egyetlen cella) |
| Akkumulátor névleges feszültség | 3.7V (Li-ion / LiPo) |
| Névleges üzemi áram | 10A |
| Maximális (csúcs) áram | 12A |
| Túláram érzékelési küszöb | 15A |
| Túltöltés elleni védelem | 4.23V ±0.05V |
| Mélykisülés elleni védelem | 2.45V ±0.1V |
| Rövidzár elleni védelem | Igen (azonnali lekapcsolás) |

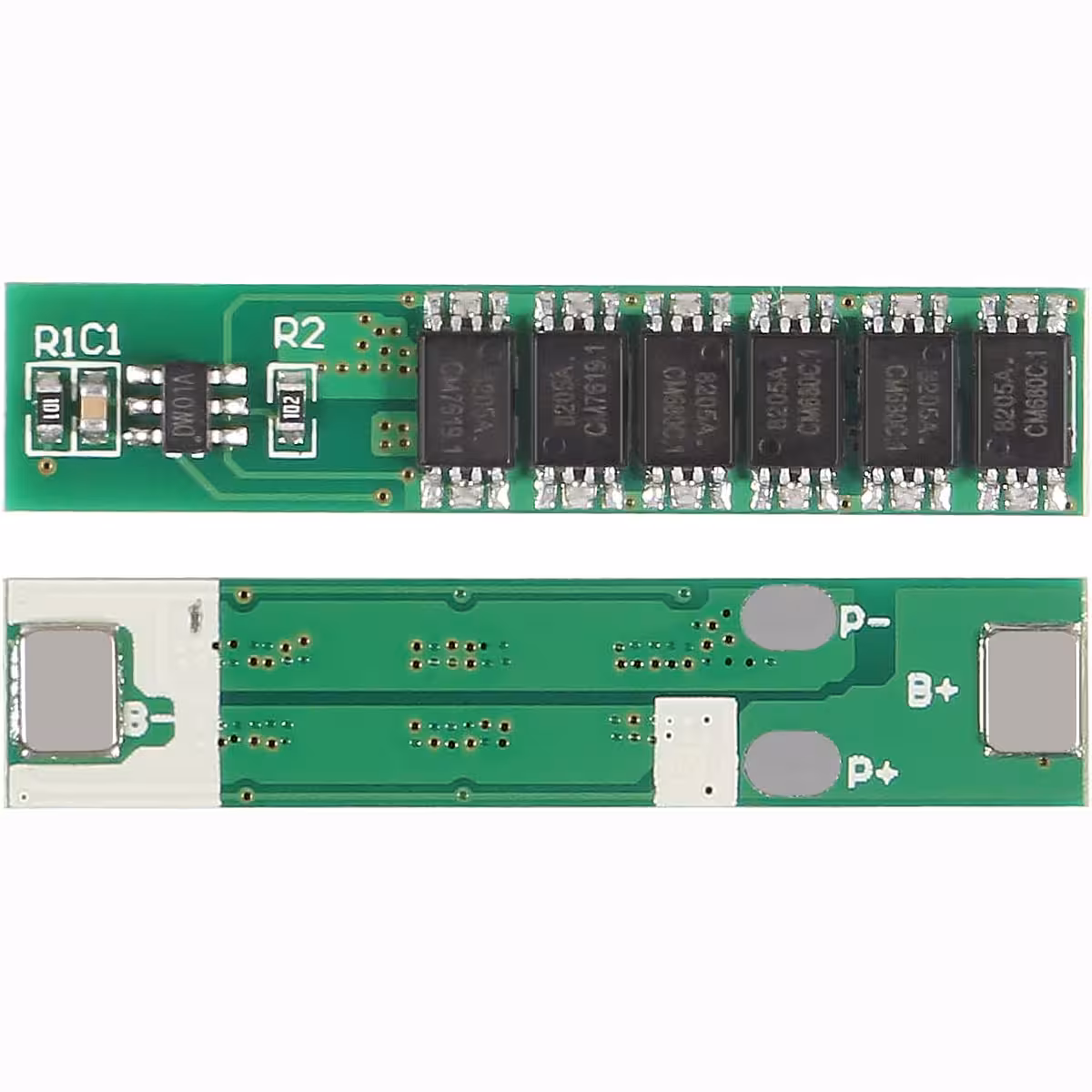

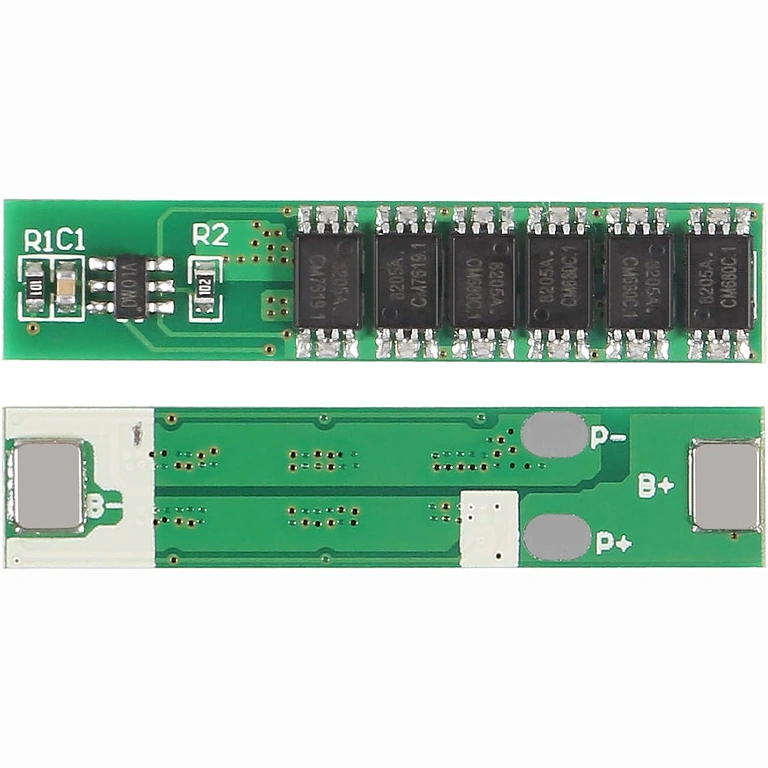

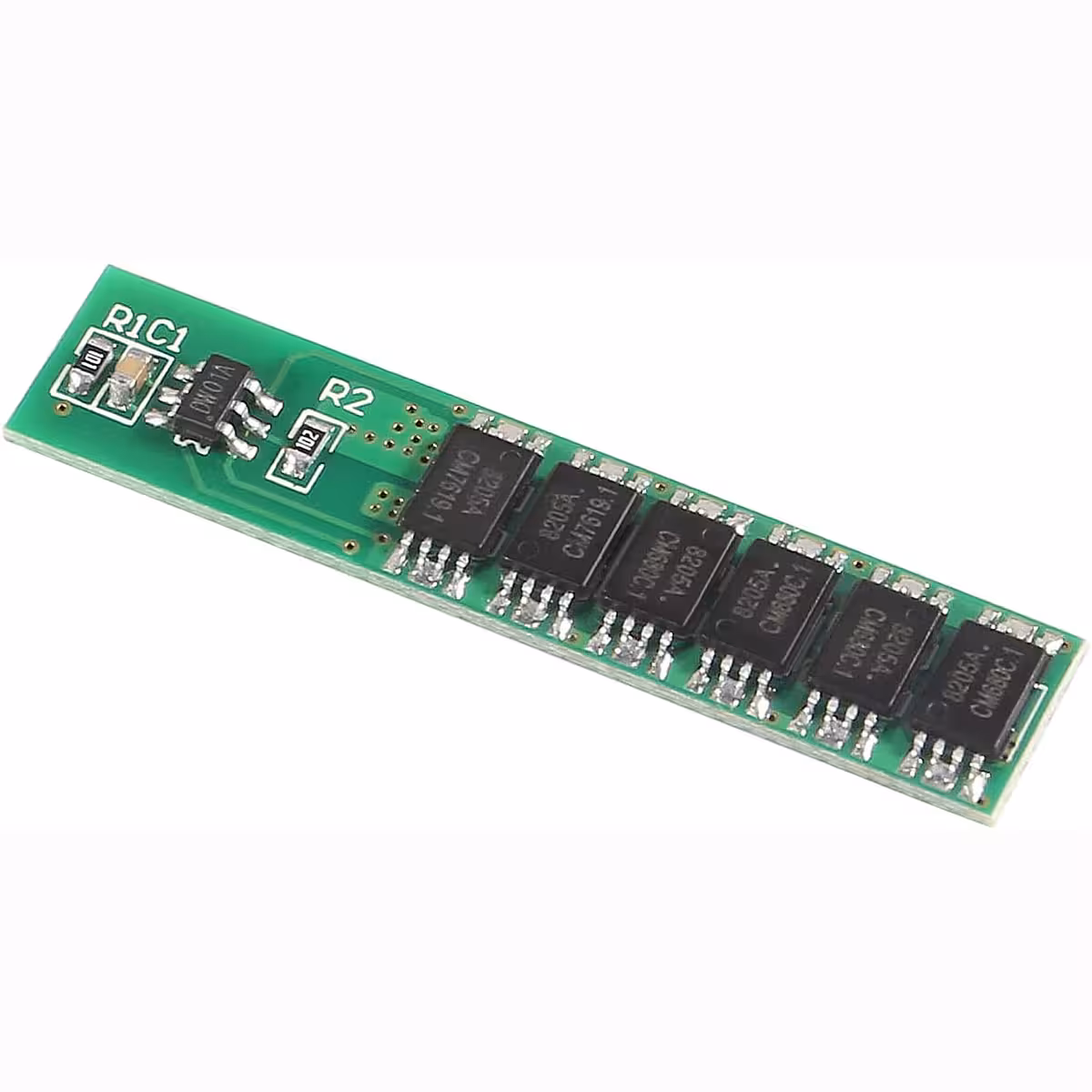

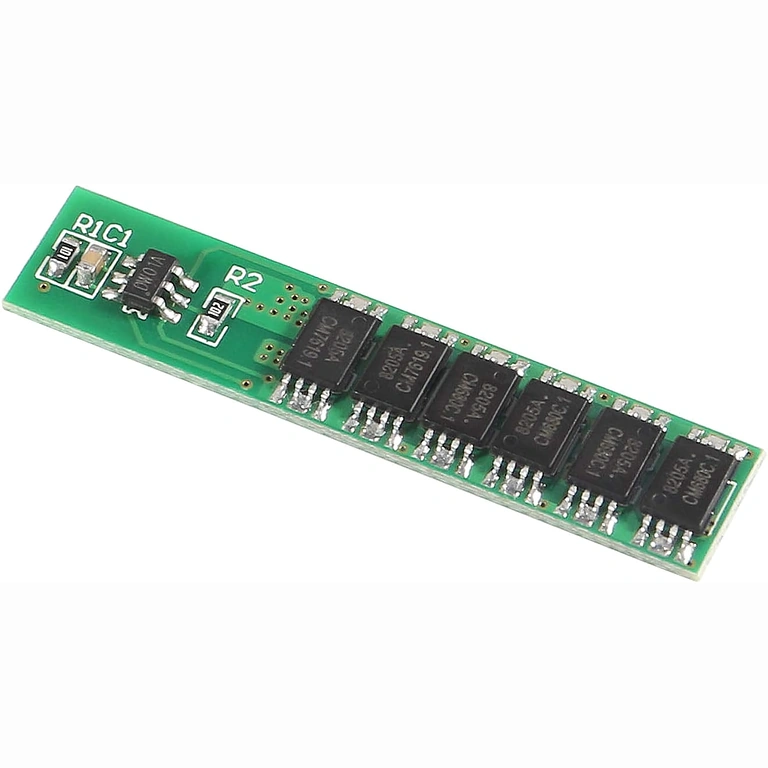

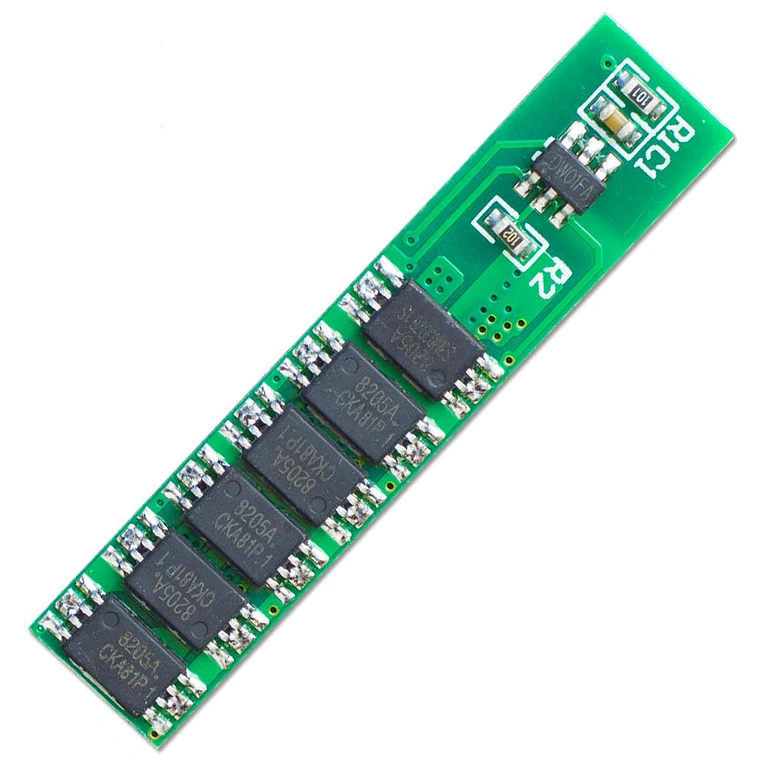

| Integrált áramkör | DW01 + 8205A |

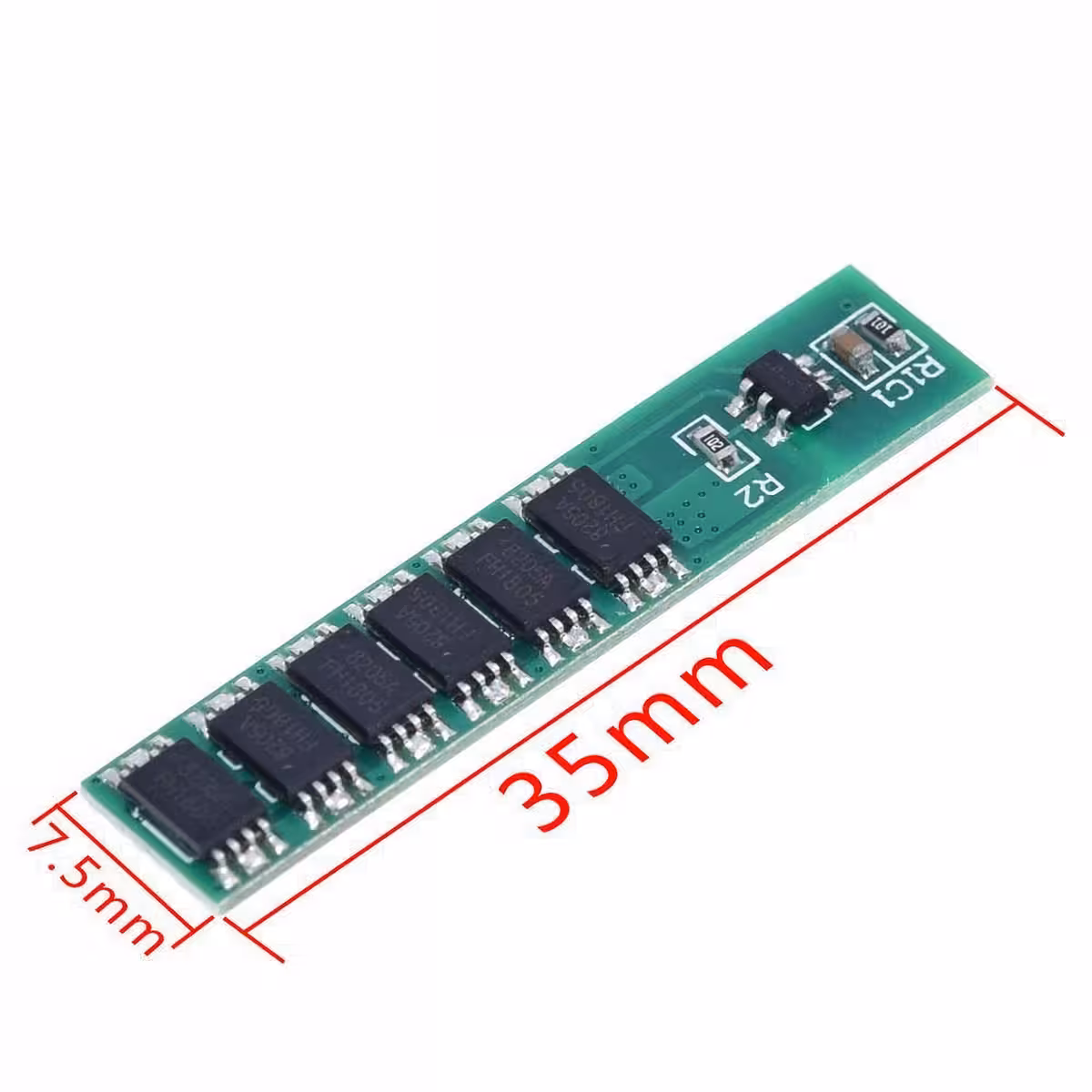

| Modul méretei | 35 × 7.6 × 2 mm |

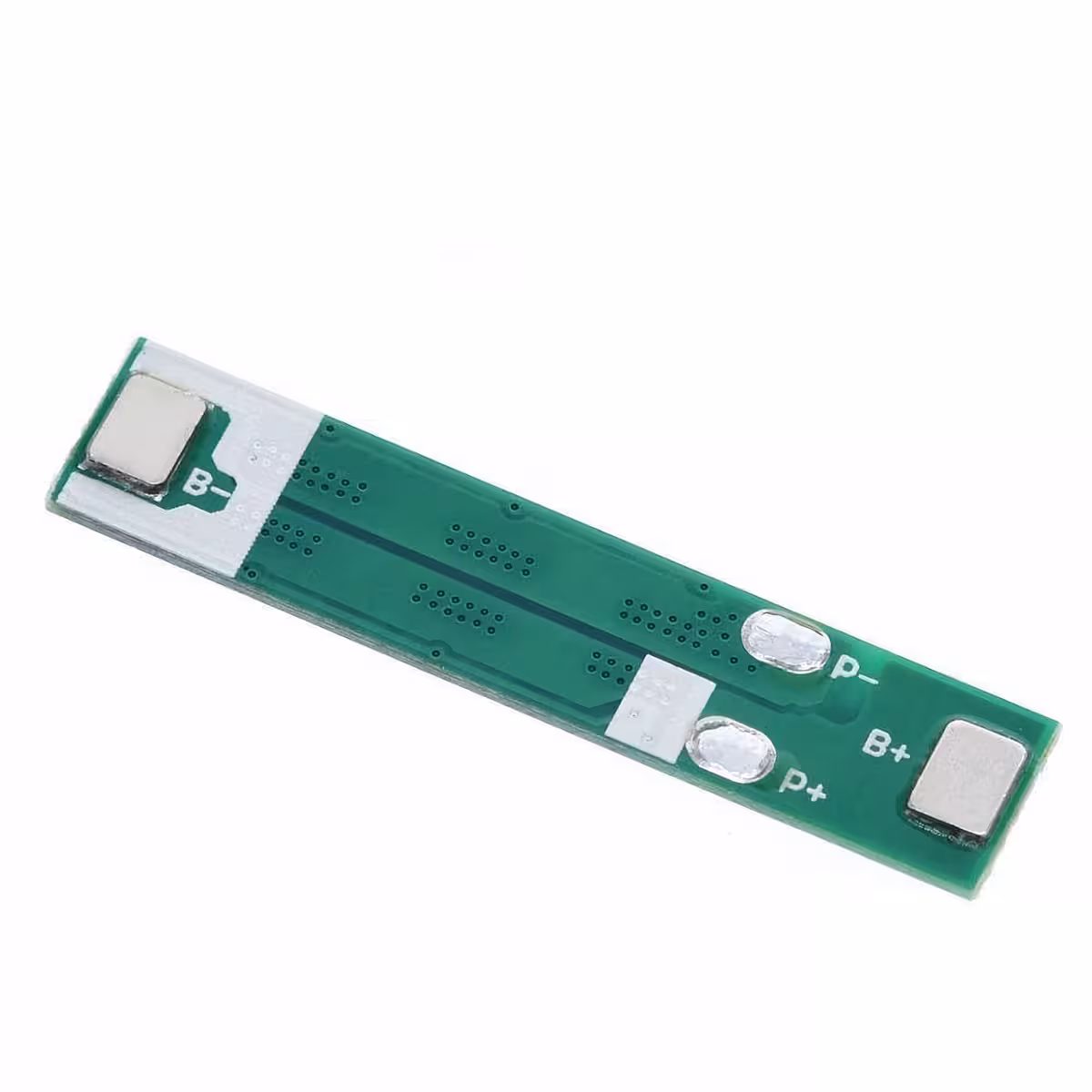

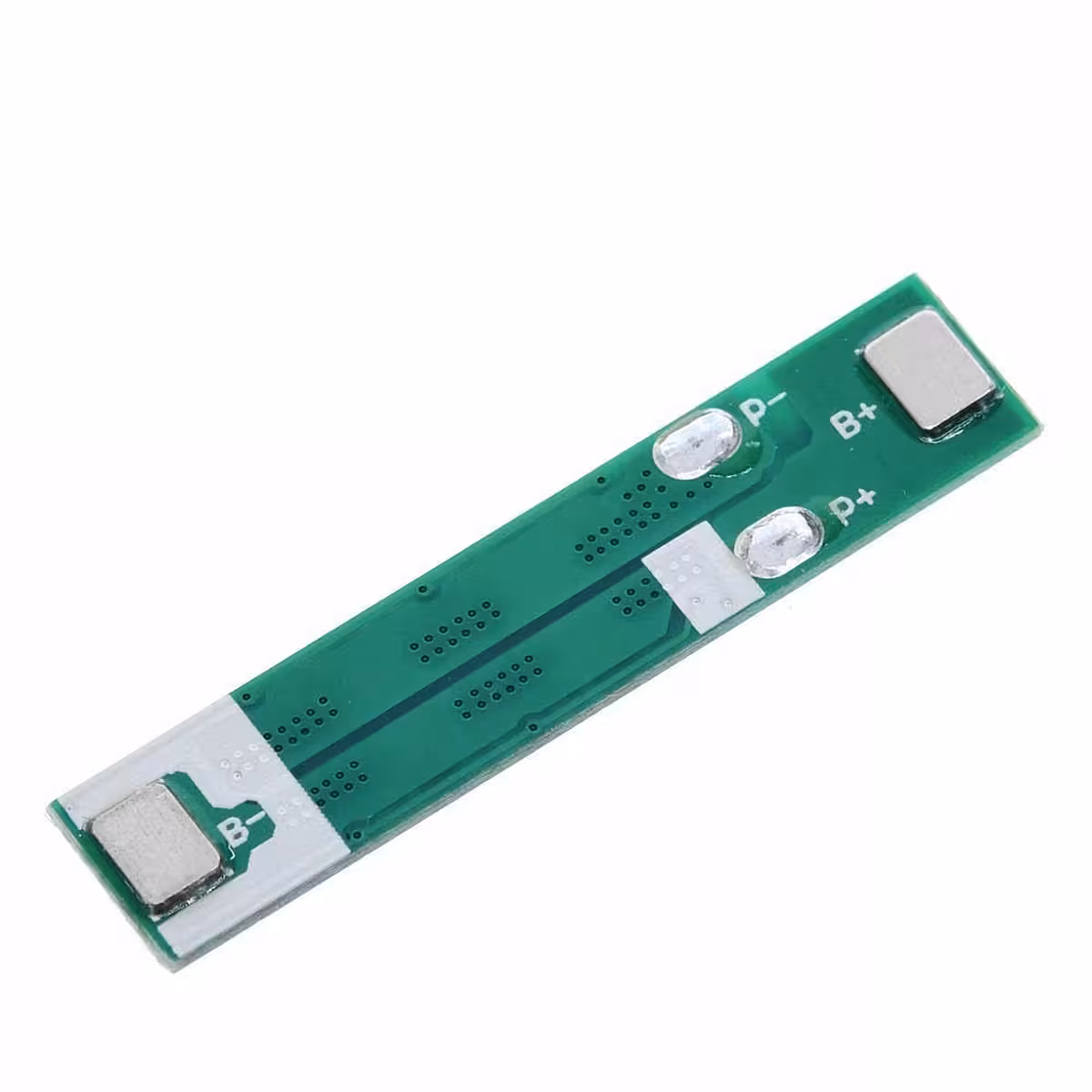

| Csatlakozók | B+ (bat+), B- (bat-), P+ (kimenet+), P- (kimenet-) |
| Kompatibilitás | 18650, 14500, 16340, 1S LiPo |
| Mennyiség a készletben | 6 modul |

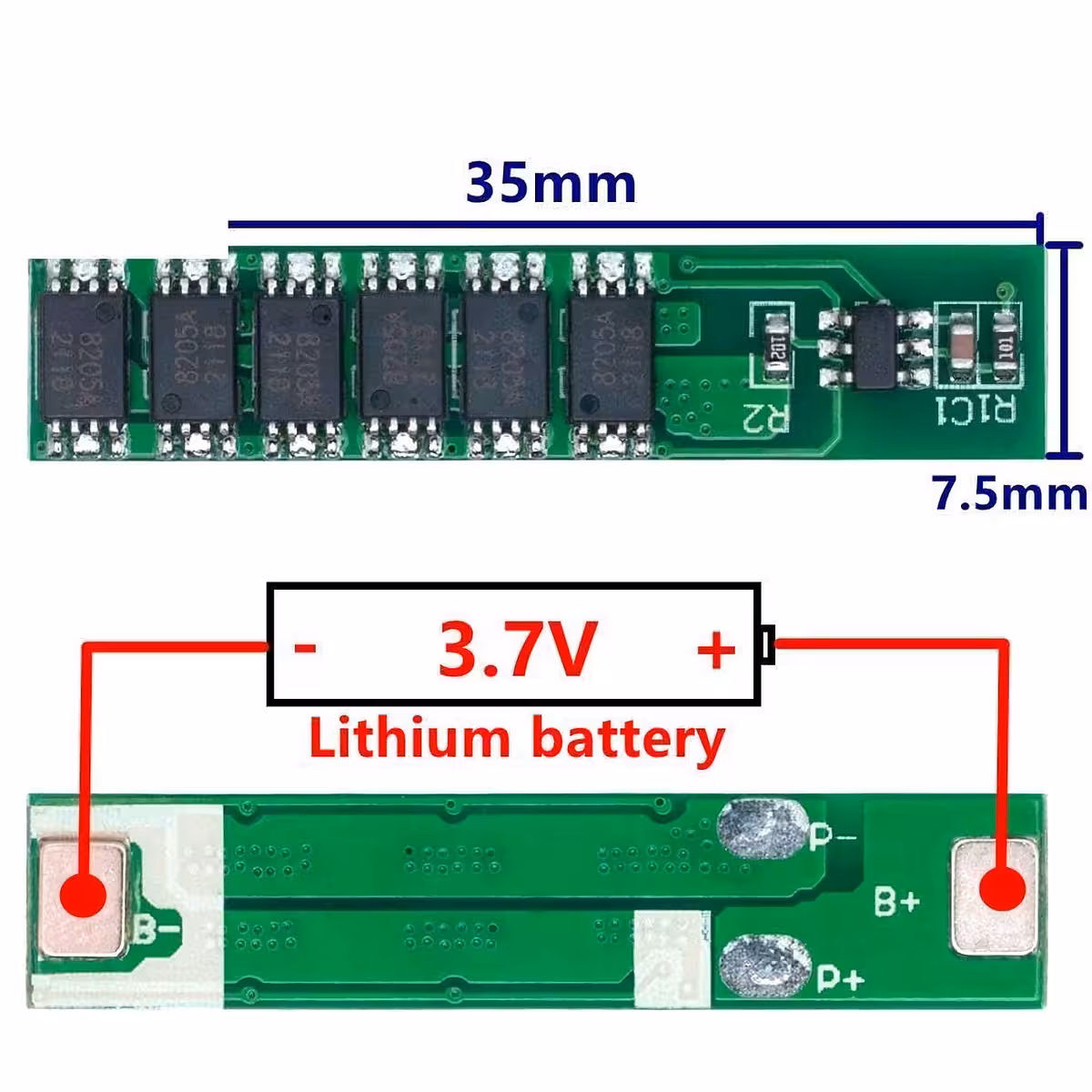

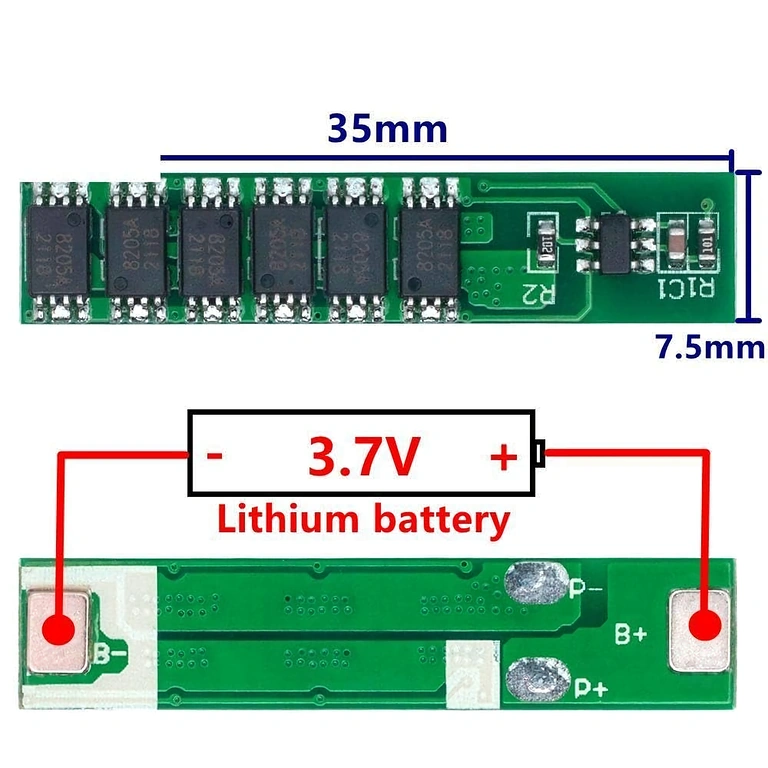

Bekötési és használati útmutató
- Csatlakoztasd a B+ pontot a Li-ion vagy LiPo cella pozitív pólusához.
- Csatlakoztasd a B- pontot a cella negatív pólusához.
- Csatlakoztasd a P+ pontot a fogyasztó vagy töltő pozitív vezetékéhez.
- Csatlakoztasd a P- pontot a fogyasztó vagy töltő negatív vezetékéhez.
- Bekapcsolás előtt ellenőrizd a polaritást — a fordított bekötés véglegesen károsítja a modult.
- A túlmelegedés elkerülése érdekében ne lépd túl a 10A folyamatos terhelést.
A csomag tartalma

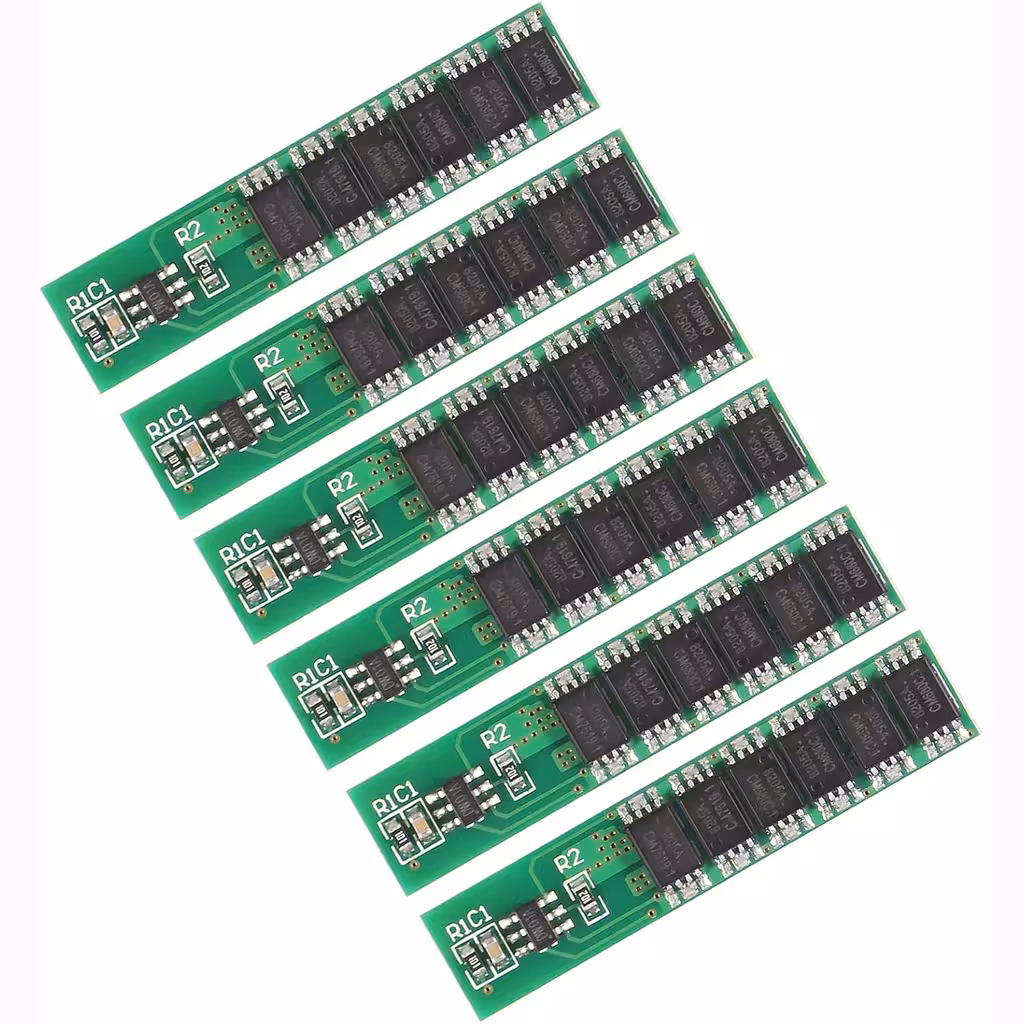

- 6 × BMS 1S 18650 3.7V 10A védelmi modul (DW01 + 8205A)
Gyakran ismételt kérdések
Működik bármilyen 18650-es Li-ion cellával, beleértve a nagy kapacitásúakat (3000–3500 mAh) is?
Igen. A modul bármilyen 3.7V névleges feszültségű, 1S konfigurációjú cellát véd, kapacitástól függetlenül. Ugyanúgy használható 18650, 14500, 16340 vagy 1S LiPo típusokhoz.
Tölthetem és használhatom egyszerre a modult?
A modul egy közös porttal (P+/P-) rendelkezik mindkét művelethez. A töltő és a fogyasztó egyidejű csatlakoztatása külső leválasztó áramkör nélkül nem ajánlott, mivel a védelmi funkciók kiszámíthatatlanul viselkedhetnek.
Hogyan állíthatom vissza a modult rövidzár elleni védelem után?
Szüntesd meg a rövidzárlatot, majd csatlakoztasd a töltőt, vagy válaszd le és csatlakoztasd újra az akkumulátort. A modul automatikusan visszaáll normál üzemmódba.
Szükségem van hűtőbordára, ha 8–9A folyamatos árammal használom?
10A alatti áramerősségnél és minimális szellőzés mellett nincs szükség hűtőbordára. Ha a maximális határérték közelében dolgozol meleg környezetben vagy teljesen zárt házban, biztosíts légáramlást a hőmérséklet biztonságos szinten tartásához.
