XL6009 DC-DC Boost Konverter – 5 darabos készlet, 4A teljesítménnyel és 94%-os hatásfokkal a kompromisszumok nélküli projektekhez

Van egy 5V-os tápegységed, de 12V-ra lenne szükséged? Esetleg egy 3,7V-os akkumulátorról szeretnél LED-szalagot működtetni? Pontosan erre való az XL6009 boost (step-up) konverter. Az 5 darabos készlet biztosítja a szükséges mennyiséget több projekthez is, így nem kell minden alkalommal külön-külön rendelned.

Megjegyzés: A kimeneti feszültségnek minden esetben magasabbnak kell lennie, mint a bemeneti feszültség. Ez egy step-up (boost) konverter, nem pedig step-down (buck) típusú.

Miért válaszd ezt a készletet? (Főbb előnyök):

5 darabos gazdaságos csomag — ideális választás több projekthez vagy tartalék alkatrésznek, így elkerülheted az ismételt rendeléseket
4A kimeneti áramerősség — 33%-kal nagyobb teljesítmény, mint a klasszikus LM2577 (3A) esetében, így elegendő DC motorokhoz, LED-szalagokhoz vagy akkumulátortöltéshez
Akár 94%-os hatásfok — minimális energiaveszteség, a modul még közepes terhelés mellett is hűvös marad
400KHz-es kapcsolási frekvencia — közel 8-szor magasabb az LM2577-nél (~52KHz), ami alacsonyabb, kb. 50mV-os hullámzást és kompaktabb passzív alkatrészeket eredményez
±0,5%-os precíz szabályozás — a kimeneti feszültség akkor is stabil marad, ha a fogyasztás hirtelen változik
Mindössze 18mA üresjárati fogyasztás — hatékonyan működik akkumulátoros alkalmazásokban is, felesleges merítés nélkül
-40°C ~ +85°C üzemi hőmérséklet — ipari környezetben, kültéren vagy zárt, szellőzés nélküli dobozokban is megbízhatóan használható

Részletek és teljesítmény

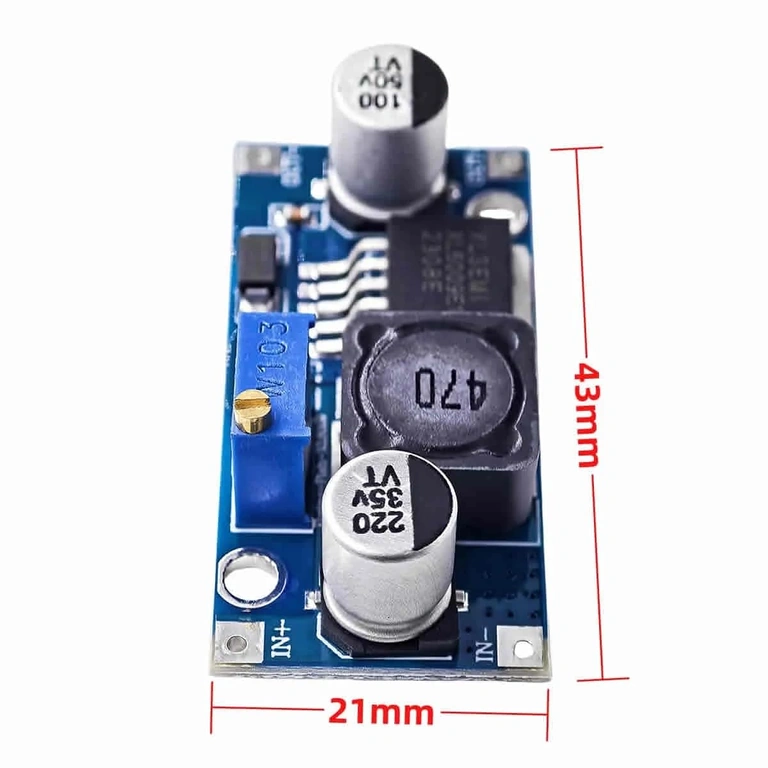

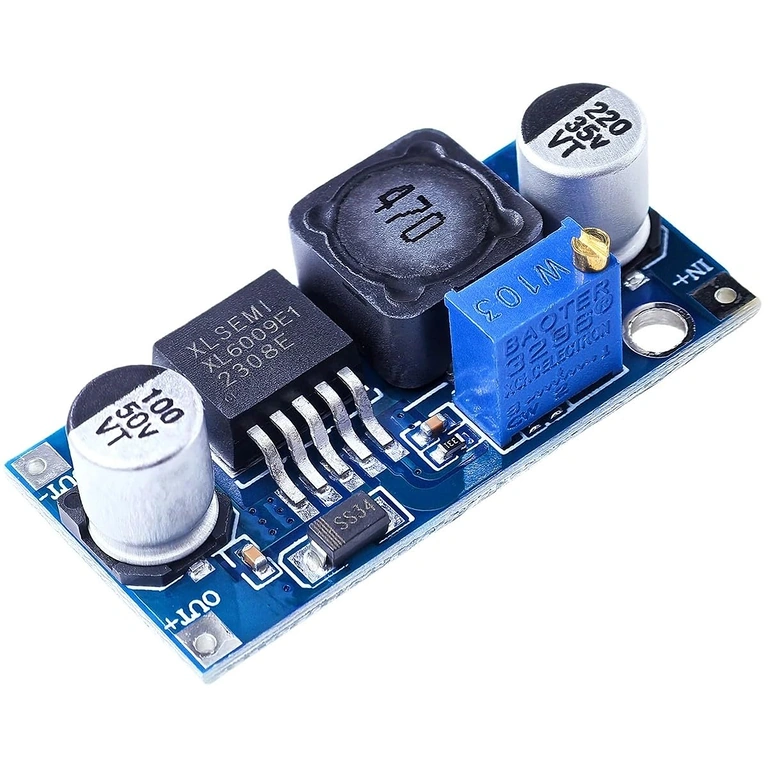

A modul szíve az XL6009 integrált áramkör, amely 400KHz-en üzemel. Ez a magas frekvencia teszi lehetővé, hogy a kimeneti feszültségingadozás (ripple) normál körülmények között mindössze 50mV körül maradjon. Ez tisztább kimeneti feszültséget biztosít a korábbi generációkhoz képest, külön szűrés nélkül is. A beállítás a modulra integrált többfordulatú potenciométerrel történik – néhány tekeréssel pontosan beállíthatod a kívánt feszültséget, amit multiméterrel ellenőrizhetsz. A kimeneten található 0,1µF-os kondenzátor hatékonyan szűri a nagyfrekvenciás zajt, mielőtt az elérné a fogyasztót.

Paraméter	Érték / Részlet
Mennyiség a készletben	5 darab
Bemeneti feszültség	3V – 32V (ajánlott: 5V – 32V)
Kimeneti feszültség	5V – 35V (állítható)
Maximális kimeneti áram	4A
Konverziós hatásfok	akár 94%
Kapcsolási frekvencia	400KHz
Feszültségszabályozás	±0,5%
Terhelésszabályozás	±0,5%
Kimeneti hullámzás	≈50mV (terheléstől függően)
Üresjárati fogyasztás	18mA (5V bemenet, 8V kimenet)
Zajszűrés	Integrált 0,1µF kondenzátor
Üzemi hőmérséklet	-40°C ~ +85°C
Konverter típusa	DC-DC Step-Up (Boost)

Használati útmutató

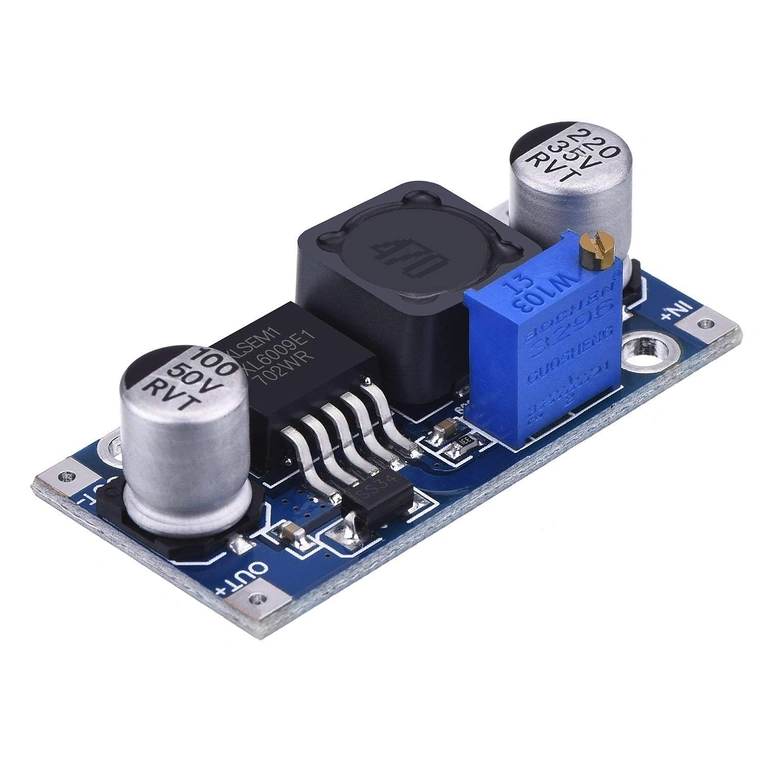

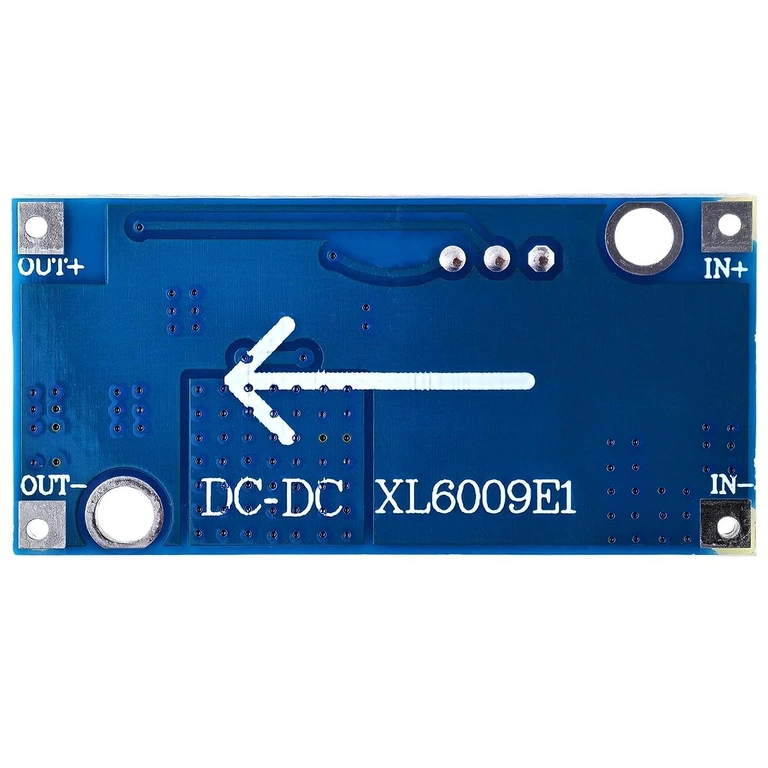

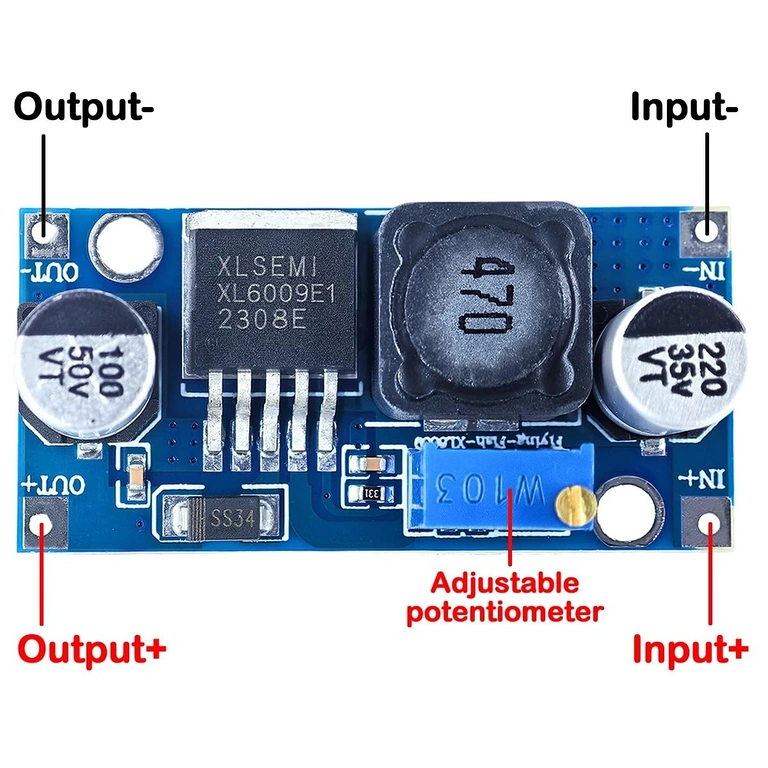

Csatlakoztasd a DC tápforrást a modul bemeneti (IN+ és IN-) pontjaira.
Mielőtt a fogyasztót rákötnéd, tekerd a többfordulatú potenciométert teljesen az óramutató járásával ellentétes irányba, hogy a minimális feszültségről indulj.
Csatlakoztass egy multimétert a kimeneti (OUT+ és OUT-) pontokra a valós idejű feszültségfigyeléshez.
Lassan tekerd a potenciométert az óramutató járásával megegyező irányba, amíg el nem éred a kívánt kimeneti feszültséget.
Csatlakoztasd a fogyasztót és ellenőrizd a feszültség stabilitását. Szükség esetén finomhangold.
A megfelelő működéshez ügyelj arra, hogy a kimeneti feszültség legalább 1V-tal magasabb legyen, mint a bemeneti.
4A-hez közeli áramerősség esetén használj kisméretű hűtőbordát az IC-n, vagy biztosíts megfelelő légáramlást.

A csomag tartalma

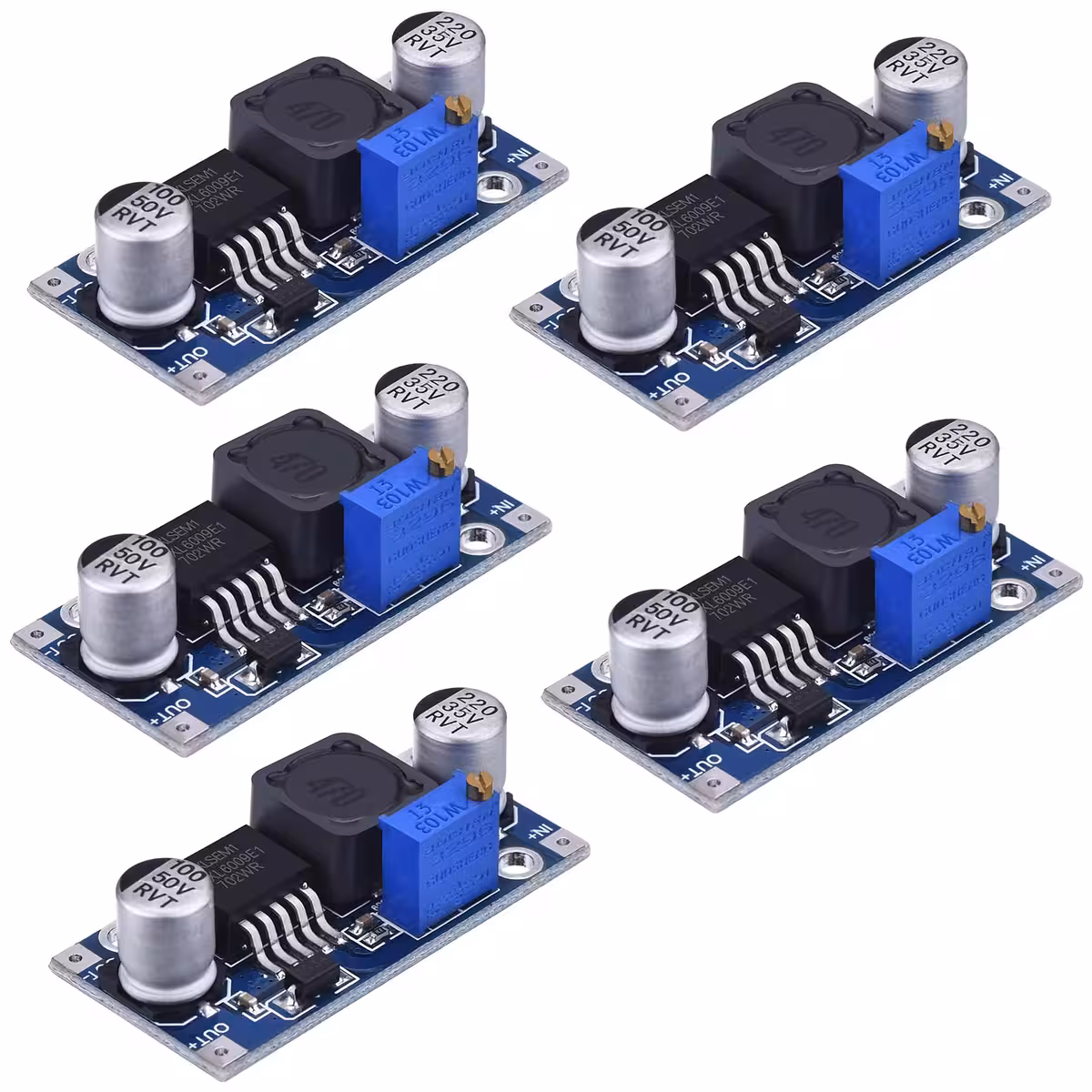

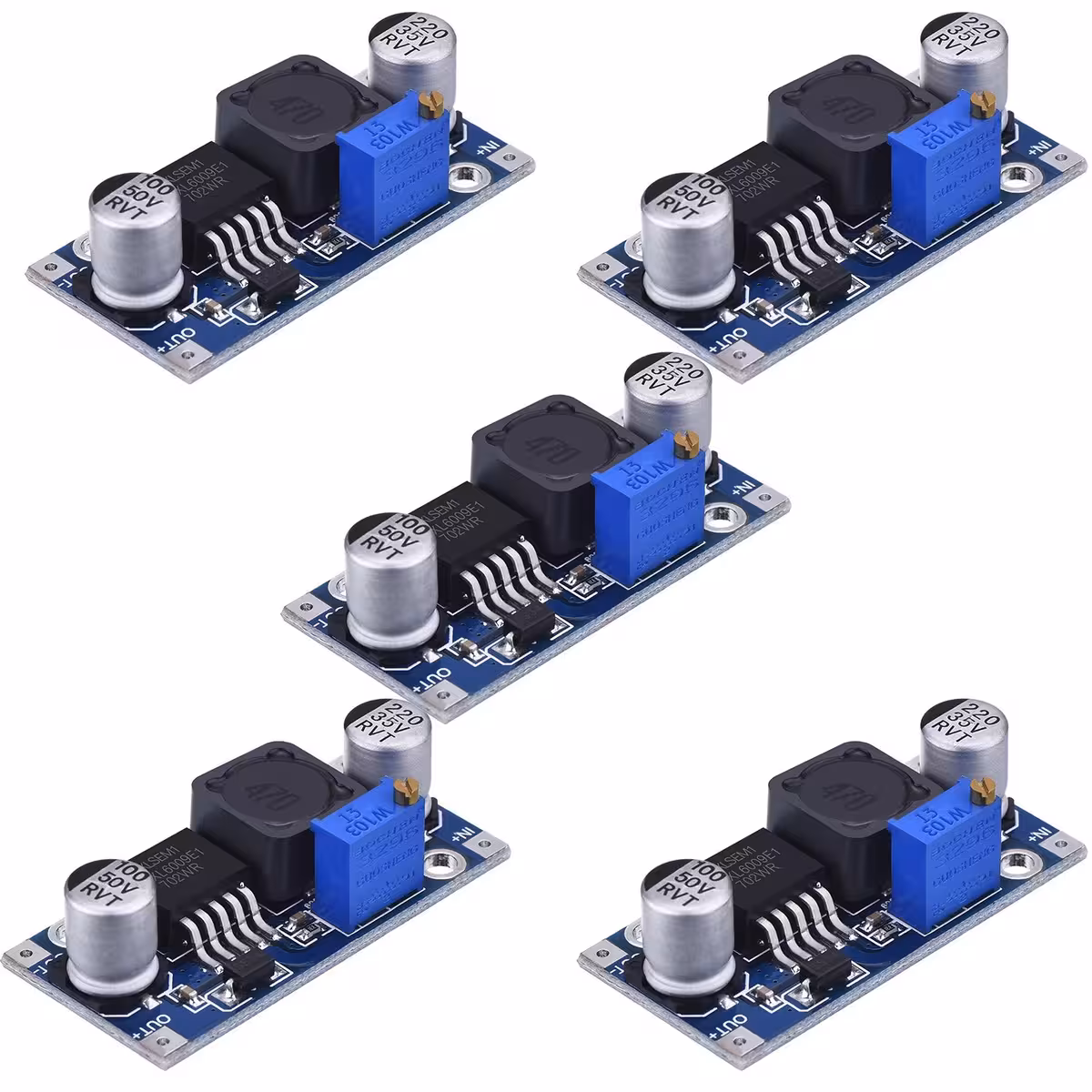

5 x XL6009 DC-DC Boost konverter modul, állítható többfordulatú potenciométerrel

Gyakran Ismételt Kérdések

Használható az XL6009 modul feszültségcsökkentésre (step-down)?

Nem. Az XL6009 kizárólag boost (step-up) konverter – a kimeneti feszültségnek mindig magasabbnak kell lennie a bemenetinél. Feszültségcsökkentéshez külön buck (step-down) modulra van szükséged.

Mi a konkrét különbség az LM2577 modulhoz képest?

Az XL6009 4A-t biztosít az LM2577 3A-jével szemben, 400KHz-en üzemel az ~52KHz helyett, és lényegesen kisebb kimeneti hullámzást produkál. Az eredmény: nagyobb teljesítmény, tisztább feszültség és jobb hatásfok, hasonló méret mellett.

Működtethetek vele LED-szalagot vagy DC motort?

Igen. Kiválóan alkalmas LED-szalagokhoz, kis teljesítményű DC motorokhoz, Li-Ion akkumulátorok töltéséhez és fejlesztői panelekhez (Arduino, ESP32, Raspberry Pi stb.), amennyiben a teljes kimeneti teljesítmény nem haladja meg a 4A-t.

Szükséges kiegészítő hűtés?

2A terhelés alatt hűtőborda nélkül is üzemel. Ha a 4A-es határérték közelében használod, érdemes egy kis hűtőbordát ragasztani az IC-re, vagy olyan helyre tenni a modult, ahol biztosított a levegő áramlása.

Stabil marad a kimeneti feszültség terhelésváltozás esetén?

Igen. A ±0,5%-os terhelésszabályozás azt jelenti, hogy a kimeneti feszültség nem ingadozik láthatóan akkor sem, ha a fogyasztás hirtelen nő vagy csökken – ez kritikus fontosságú az érzékeny áramkörök és mikrokontrollerek esetében.
