4 csatornás 433MHz relé modul – vezérelj akár 4 eszközt egyetlen távirányítóval
Szeretnéd vezeték nélkül, egyetlen távirányítóról vezérelni a kapudat, a redőnyöket és a világítást? Ezzel a komplett szettel — amely egy vevőegységet és két távirányítót tartalmaz — akár 4 független áramkört is automatizálhatsz, szakember segítsége vagy további kiegészítők vásárlása nélkül. A 4 csatornás 433MHz relé modul használatra készen érkezik, minden szükséges elemet tartalmaz a doboz.
Megjegyzés: A csomag tartalmazza a 4 relés vevőegységet és a 2 darab 4 gombos távirányítót. A működéshez 12V DC tápellátás szükséges — a tápegység nem tartozék.
Miért válaszd ezt a modellt? (Főbb előnyök):
- Komplett készlet — a vevőegység és a 2 távirányító egy csomagban, rejtett költségek nélkül
- 4 teljesen független csatorna — vezérelj egyszerre kaput, redőnyt, szivattyút vagy világítást, mindegyiket külön gombbal
- 3 programozható üzemmód — pillanatnyi (Momentary), kapcsoló (ON/OFF) és reteszelt (Latched) mód, bármilyen elektromos terheléshez igazítva
- Akár 2000W kapcsolási teljesítmény — közvetlenül működtethetsz motorokat, szivattyúkat vagy aktuátorokat további külső relé nélkül
- -105 dBM érzékenység — stabil vétel még falakon keresztül vagy nagyobb távolságból is
- -20°C ~ +80°C hőmérséklettartomány — megbízható működés télen a szabadban vagy fűtetlen ipari környezetben is
- Self-learning (tanuló) kódolás — az új távirányítók párosítása másodpercek alatt elvégezhető, külön eszközök nélkül
Részletek és teljesítmény
A vevőegység 433.92 MHz-es frekvencián, ASK modulációval működik, így kompatibilis a piacon lévő legtöbb azonos szabványú távirányítóval. A tanuló kód (self-learning) technológiának köszönhetően nincs szükség dip-kapcsolókra vagy bonyolult kézi beállításokra — a távirányítót közvetlenül a helyszínen párosíthatod. A 8.5 mA-es készenléti áramfelvétel minimális fogyasztást biztosít, a 4 relé kimenete pedig egyedileg vagy párosítva (2CH mód) is konfigurálható az összetettebb automatizálási feladatokhoz.
| Paraméter | Érték / Részletek |
|---|---|
| Tápfeszültség | 12V DC |
| Működési frekvencia | 433.92 MHz |
| Jelmoduláció | ASK |
| Kódolási mód | Tanuló kód (Self-learning) |
| Csatornák száma | 4 független csatorna |
| Üzemmódok | Momentary / ON-OFF / Latched / 2CH |
| Készenléti áram | 8.5 mA |
| Maximális kapcsolási teljesítmény | 2000W |
| Vételi érzékenység | -105 dBM |
| Működési hőmérséklet | -20°C ~ +80°C |
| Mellékelt távirányítók | 2 db (egyenként 4 gombbal) |

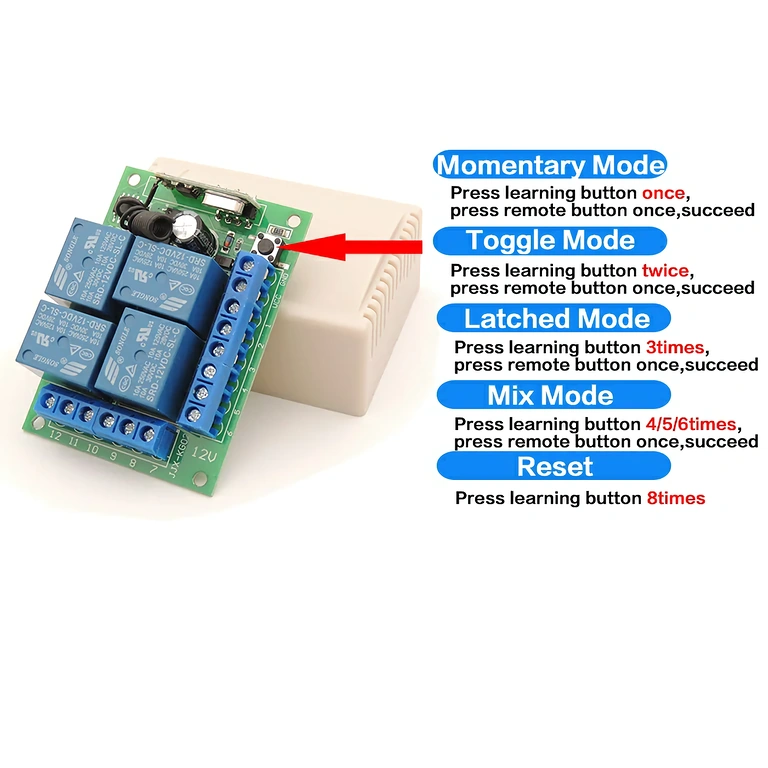

Programozási és használati útmutató
- Csatlakoztasd a modult 12V DC tápfeszültségre, és várd meg, amíg a LED folyamatosan világít.
- Nyomd meg a panelen lévő gombot nyolcszor a rendszer teljes alaphelyzetbe állításához (reset) — a LED villogása jelzi a sikeres törlést.
- Várd meg, amíg a LED stabilizálódik. Ezalatt ne nyomd meg a távirányítót.
- Válaszd ki a kívánt üzemmódot a panelen lévő gomb megfelelő számú megnyomásával, majd nyomd meg a távirányító kívánt gombját, amikor a LED erősen világít:
- Momentary (pillanatnyi): 1 megnyomás — a relé csak addig aktív, amíg a gombot nyomva tartod
- ON/OFF (kapcsoló): 2 megnyomás — egy gombnyomás bekapcsol, a következő kikapcsol
- Latched (reteszelt): 3 megnyomás — a relé az utolsó beállított állapotban marad
- 2CH 1+2 mód: 4 megnyomás — 1. és 2. csatorna egyidejű aktiválása
- 2CH 1+3 mód: 5 megnyomás — 1. és 3. csatorna egyidejű aktiválása
- 2CH 2+3 mód: 6 megnyomás — 2. és 3. csatorna egyidejű aktiválása
- 2CH 3+3 mód: 7 megnyomás — speciális 3. csatorna dupla konfiguráció
- Teljes RESET: 8 megnyomás — minden beállítás és távirányító törlése

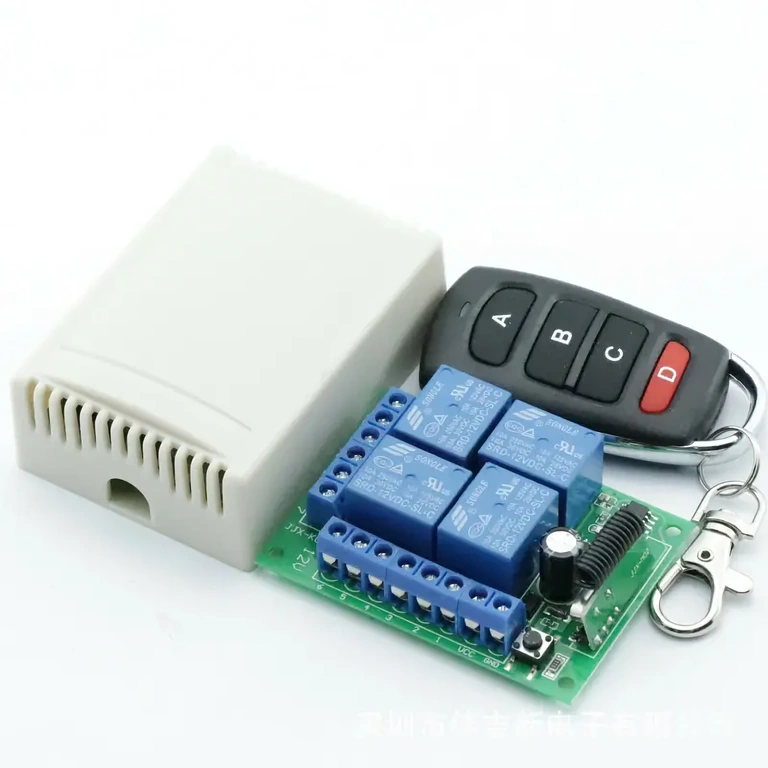

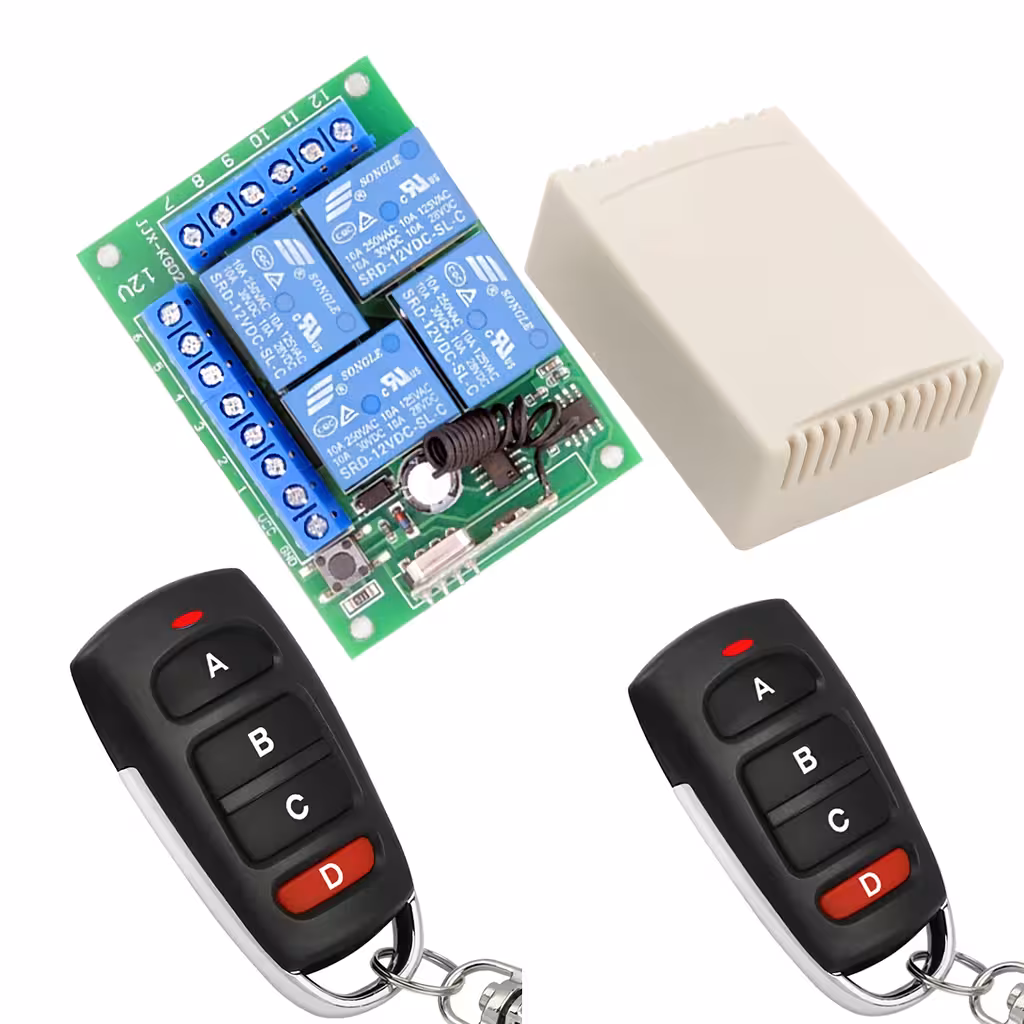

A csomag tartalma
- 1x RF vevőmodul 4 független relével (12V DC)
- 2x Távirányító 4 gombbal (433.92 MHz)
Gyakran ismételt kérdések
Hozzáadhatok több távirányítót ugyanahhoz a modulhoz?
Igen. A tanuló funkció révén tetszőleges számú, 433.92 MHz-es és ASK modulációjú távirányítót párosíthatsz. Ismételd meg a programozási lépéseket minden új távirányítónál anélkül, hogy közben resetelnéd a rendszert.
Mi a gyakorlati különbség a Momentary, ON/OFF és Latched módok között?
A Momentary mód kapucsengőkhöz vagy rövid impulzusokhoz ideális — a relé csak a gombnyomás idejére kapcsol be. Az ON/OFF hagyományos kapcsolóként működik — egy gombnyomás be, a következő ki. A Latched mód megtartja az állapotot, függetlenül a gombnyomások számától — ez ideális olyan motorokhoz, amelyek saját végálláskapcsolóval rendelkeznek.
Működik a meglévő kapu- vagy garázsajtó-automatizálással?
Általában igen, amennyiben a meglévő rendszer támogatja a relés vezérlést és 12V-on működik. Telepítés előtt mindenképpen ellenőrizd a tápfeszültséget és a vezérlő által elfogadott jel típusát.
A 12V-os tápegység tartozék?
Nem. A csomag kizárólag a vevőmodult és a 2 távirányítót tartalmazza. A 12V DC tápegységet külön kell beszerezni.
Felszerelhető kültéren vagy szélsőséges hőmérsékletű helyen?
Igen. A modul -20°C és +80°C között működik, így ellenáll a hideg teleknek és a meleg ipari környezetnek is. Közvetlen csapadéktól védeni kell, vagy használj vízmentes kötődobozt, ha kültéren helyezed el.
