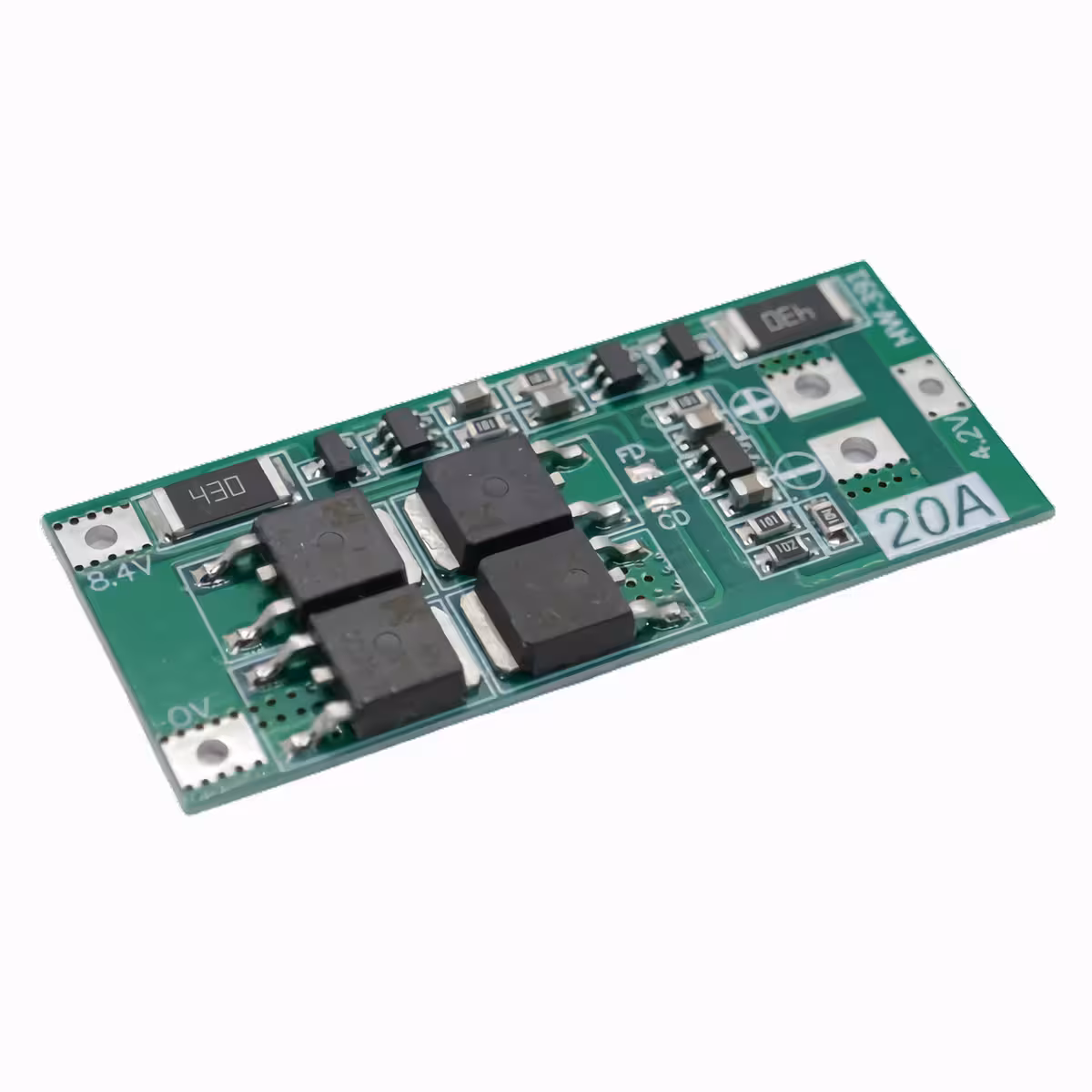

2 db-os BMS 2S 20A szett balanszerrel – Fejlett védelem 7.4V-os Li-Ion akkupakkokhoz
Ez a 2 db BMS 2S 20A modult tartalmazó szett teljes körű megoldást nyújt a 7.4V névleges feszültségű (teljesen feltöltve 8.4V) Li-Ion akkumulátorcsomagok kezelésére és védelmére. Az aktív balanszer funkció töltés közben kiegyenlíti a cellák feszültségét, amivel jelentősen megnöveli az akkumulátor élettartamát. A mindössze 48×20×3.4 mm-es kompakt méretének köszönhetően tökéletes választás DIY projektekhez, hordozható elektromos szerszámokhoz és egyedi power pack építéséhez.
Megjegyzés: Az első csatlakoztatás után az akkupakkot töltőre kell tenni a BMS kimenetének aktiválásához. Ne használjon vegyesen eltérő kapacitású vagy belső ellenállású cellákat!
Miért válaszd ezt a modellt? (Főbb előnyök):
- Beépített aktív balanszer: Töltés közben kiegyenlíti a cellák feszültségét, megelőzve a feszültségkülönbségeket és meghosszabbítva az akkupakk élettartamát.
- Komplex, többszörös védelem: Védelmet nyújt túltöltés (>4.3V), mélykisülés (<2.3V), túláram (25A) és rövidzárlat ellen, automatikus visszaállással (~200ms).
- Széles körű kompatibilitás: Használható 18650, 26650 Li-Ion cellákkal és szabványos 3.7V/4.2V Li-Po akkumulátorokkal egyaránt.

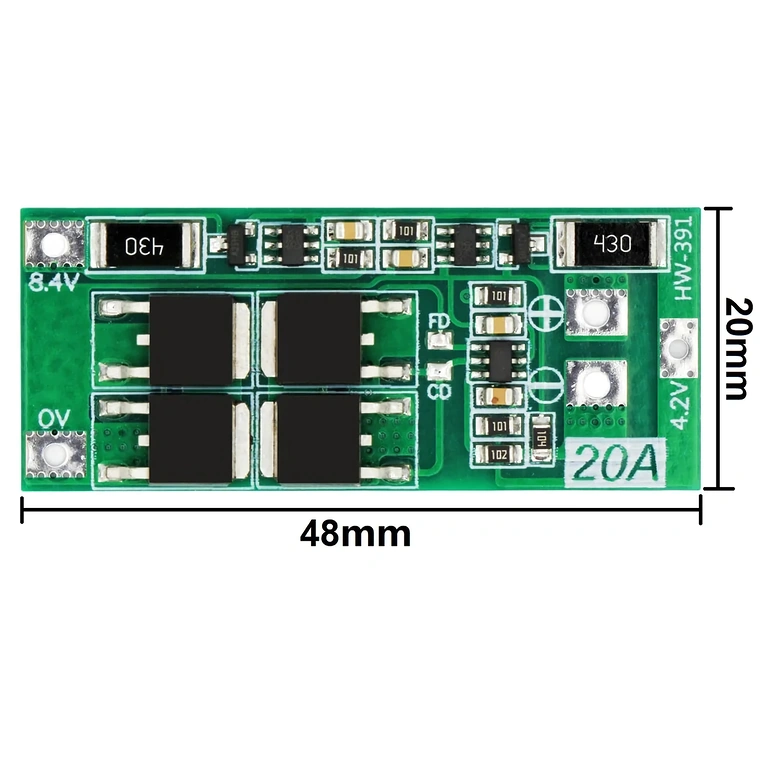

- Kompakt kialakítás (48×20×3.4 mm): Ideális szűk helyekre, kis méretű burkolatokba, hordozható eszközökbe és egyedi rendszerekbe.

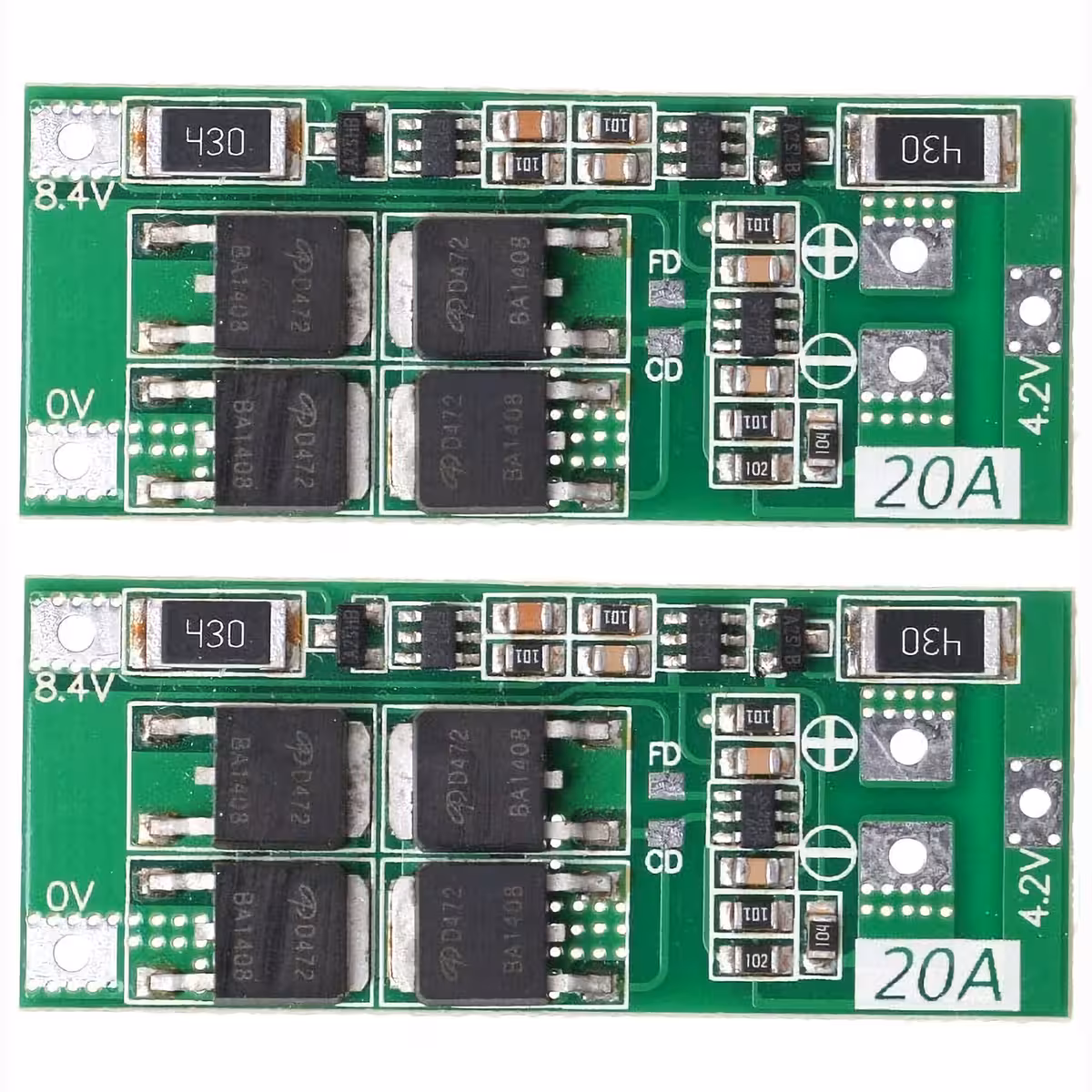

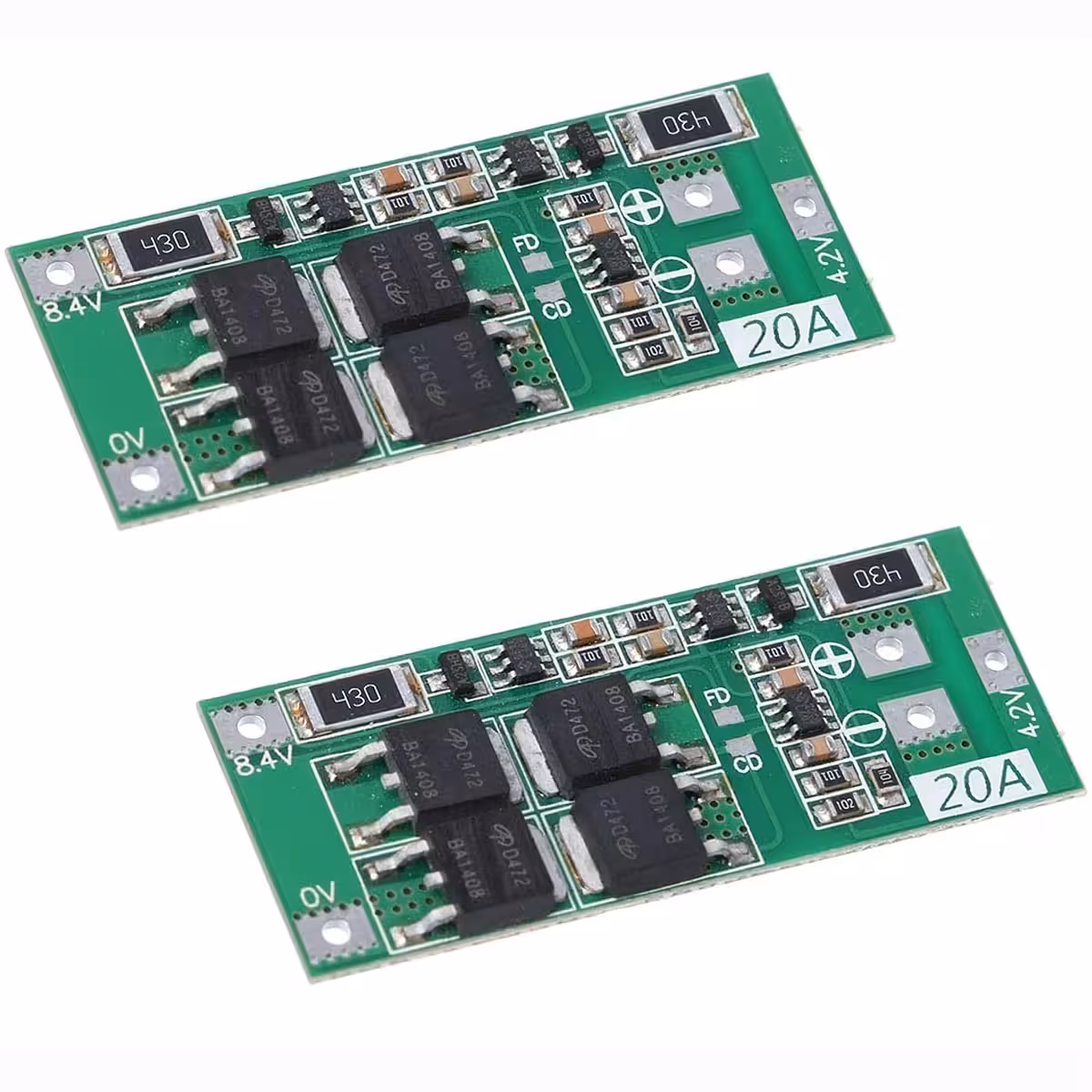

- Gazdaságos 2 darabos szett: Dupla előny párhuzamos projektekhez, vagy praktikus tartalék alkatrész a jövőbeli fejlesztésekhez.
Részletek és teljesítmény

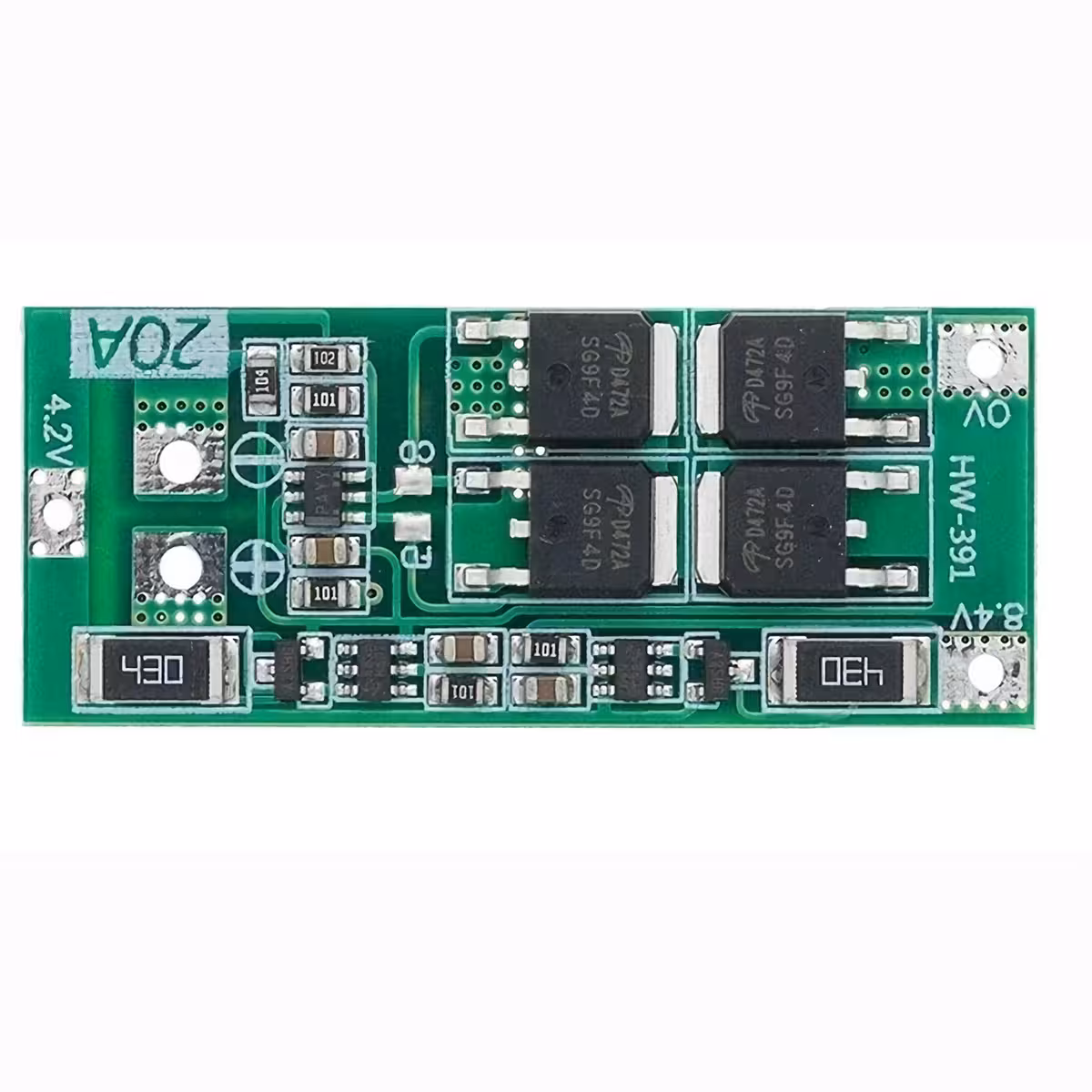

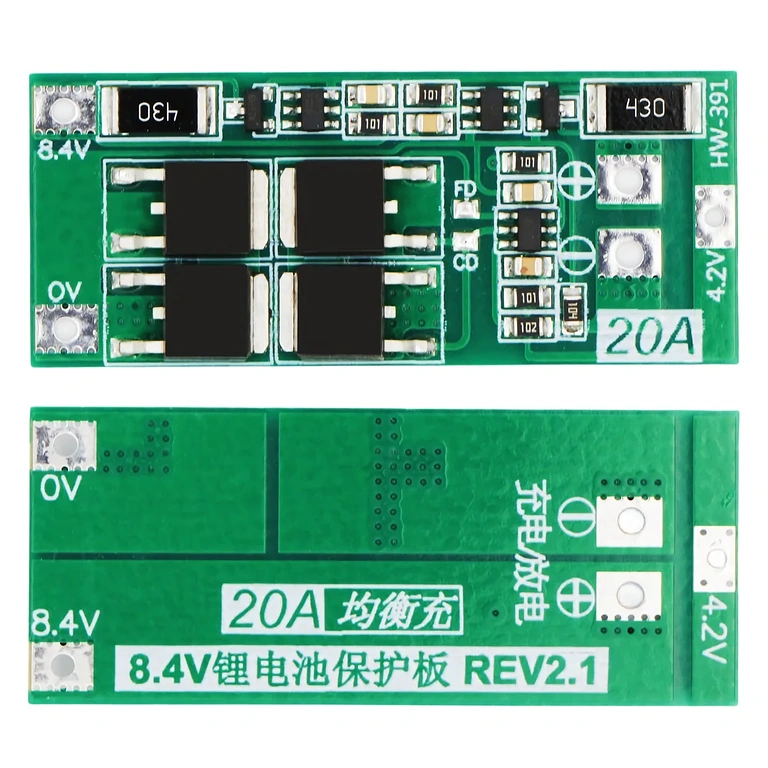

A modult úgy tervezték, hogy stabil 20A folyamatos áramot biztosítson (nagyobb terhelés esetén hűtőborda használata ajánlott), és akár 25A-es csúcsáramot is elviseljen. A töltőáram automatikusan 10A-re van korlátozva, ami megóvja a cellákat a hőterheléstől. A csatlakoztatás egyértelműen jelölt pontokon történik: 0V (1. cella negatív pólus), 4.2V (a két cella közötti közös pont) és 8.4V (2. cella pozitív pólus). A végső kimenet a panel belső részén található + és − forrasztási pontokon érhető el. A „430”-as jelzésű ellenállás balanszírozás közben enyhén felmelegedhet – ez teljesen normális jelenség, és a feszültségkiegyenlítés helyes működését jelzi.
| Paraméter | Érték / Részlet |
|---|---|
| Modul típusa | BMS 2S aktív balanszerrel |
| Névleges feszültség | 7.4V (2 × 3.7V) |
| Töltési feszültség | 8.4V – 9.0V |
| Túltöltés elleni védelem | > 4.3V cellánként |
| Mélykisülés elleni védelem | < 2.3–2.5V cellánként |
| Túláram elleni védelem | 25A |
| Ajánlott folyamatos áram | 20A (nagy terhelésnél hűtőborda szükséges) |
| Rövidzárlat elleni védelem | Igen, automatikusan visszaálló (~200ms) |
| Töltőáram korlát | 10A |
| Kompatibilis cellák | Li-Ion 18650, 26650, Li-Po 3.7V/4.2V |
| Méretek | 48 × 20 × 3.4 mm |
| Szett tartalma | 2 darab |

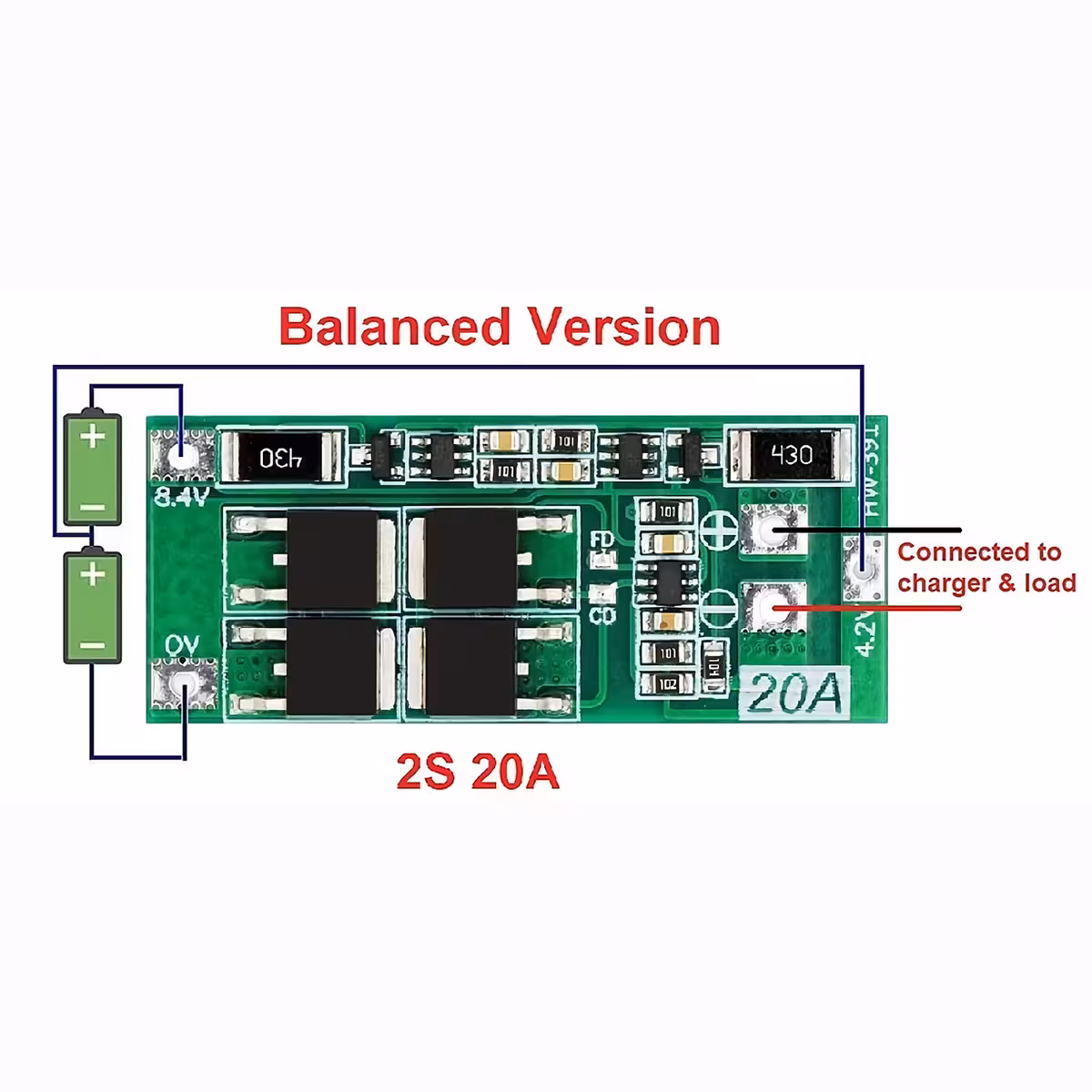

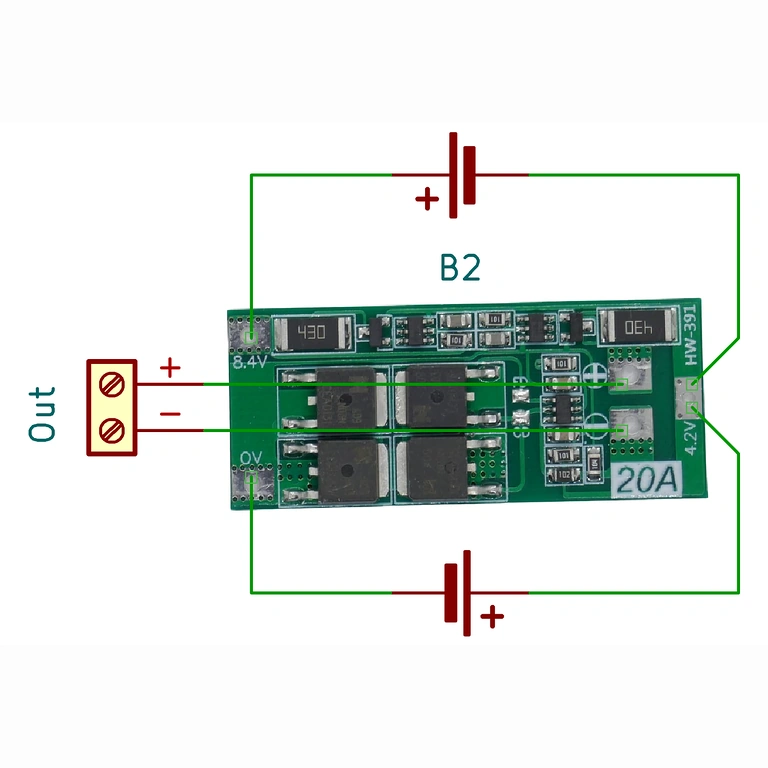

Bekötési és használati útmutató
- A cellák előkészítése: Győződjön meg arról, hogy mindkét Li-Ion akkumulátor feszültsége közel azonos (maximum 0.1V eltérés), és belső ellenállásuk is hasonló.
- Az 1. cella csatlakoztatása: Kösse a negatív pólust a panel 0V pontjára, a pozitív pólust pedig a 4.2V pontra.
- A 2. cella csatlakoztatása: Kösse a negatív pólust a 4.2V pontra (ez közös az első cella pozitív pólusával), a pozitív pólust pedig a 8.4V pontra.
- A kimeneti pontok azonosítása: A panel belső részén található + és − forrasztási pontok szolgálnak a fogyasztó (terhelés) és a töltő csatlakoztatására.
- A BMS aktiválása: Az első használat előtt csatlakoztasson egy kompatibilis töltőt (8.4–9.0V) a kimeneti pontokra. A BMS ekkor automatikusan feloldja a kimenetet.
- Működés ellenőrzése: Mielőtt rákötné a végső fogyasztót, ellenőrizze a kimeneti feszültséget (teljesen feltöltve ~8.4V).
- Megfelelő hűtés biztosítása: Ha a folyamatos áramfelvétel megközelíti a 20A-t, szereljen fel hűtőbordát, vagy gondoskodjon a panel megfelelő szellőzéséről.
A csomag tartalma

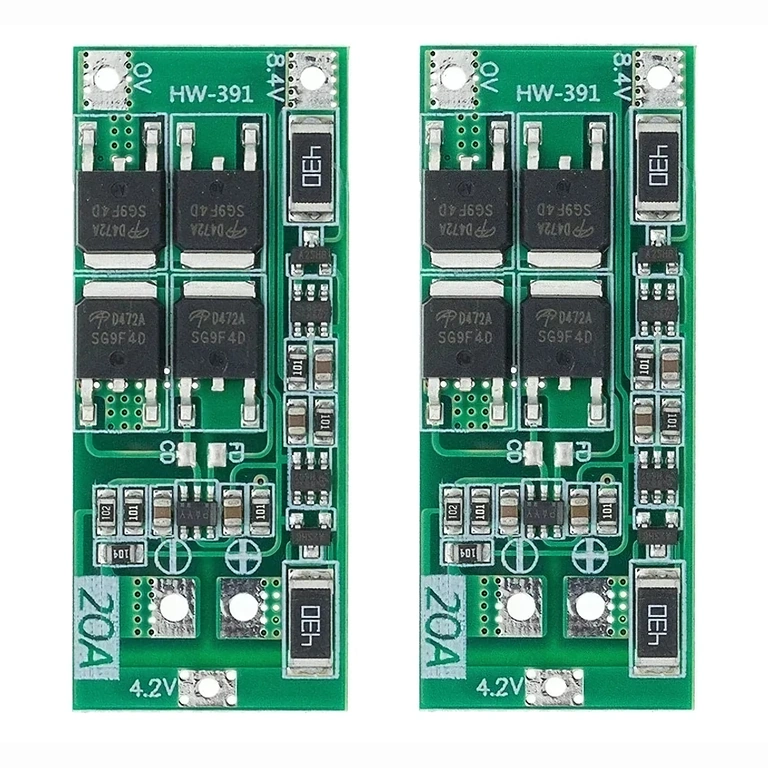

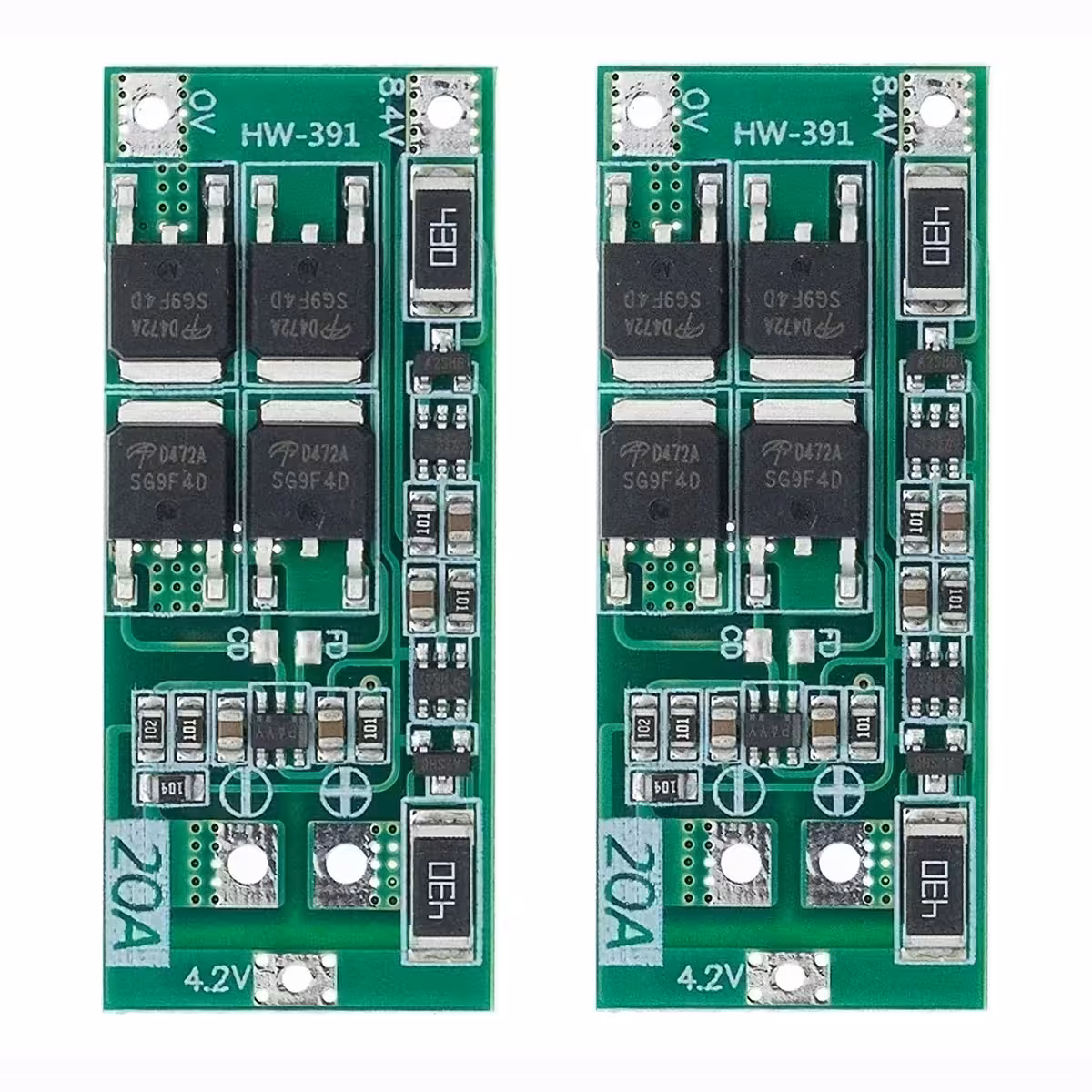

- 2 × BMS 2S 20A modul balanszerrel (48 × 20 × 3.4 mm)
- Bekötési rajz (digitális/vizuális formátumban)
Gyakori kérdések
Használhatom ezt a BMS-t nagy kapacitású 26650-es akkumulátorokkal?
Igen, a modul tökéletesen kompatibilis az 18650-es, 26650-es és a szabványos Li-Po cellákkal, feltéve, hogy a névleges feszültségük cellánként 3.7V. Az ajánlott folyamatos áram a kapacitástól függetlenül 20A marad.
Miért melegszik a „430”-as ellenállás töltés közben?
Ez egy teljesen normális jelenség. Az ellenállás az aktív balanszer áramkör része, és eldisszipálja a két cella feszültségének kiegyenlítéséhez szükséges energiát. Az enyhe melegedés azt jelzi, hogy a balanszírozó funkció megfelelően működik.
Milyen feszültségű töltőt kell használnom?
Az ajánlott töltő feszültsége 8.4V és 9.0V között van. A BMS automatikusan 10A-re korlátozza a töltőáramot, így nagyobb teljesítményű tápegységeket is használhatsz anélkül, hogy az akkumulátorok károsodnának.
Az első csatlakoztatáskor nem működik a kimenet. Mit tegyek?
Ez normális működés – a BMS „alvó” (sleep) módba kerül az első töltésig. Csatlakoztasd az akkupakkot egy 8.4V-os töltőre a kimenet aktiválásához. Ezt követően a modul minden használatkor normálisan fog működni.
Köthetek párhuzamosan több 2S akkupakkot a nagyobb kapacitás érdekében?
Igen, de minden egyes akkupakknak saját BMS-sel kell rendelkeznie, és csatlakoztatás előtt minden csomagot azonos feszültségre kell kiegyenlíteni. A külön BMS nélküli párhuzamos kötés veszélyes kiegyenlítő áramokat okozhat a csomagok között.
