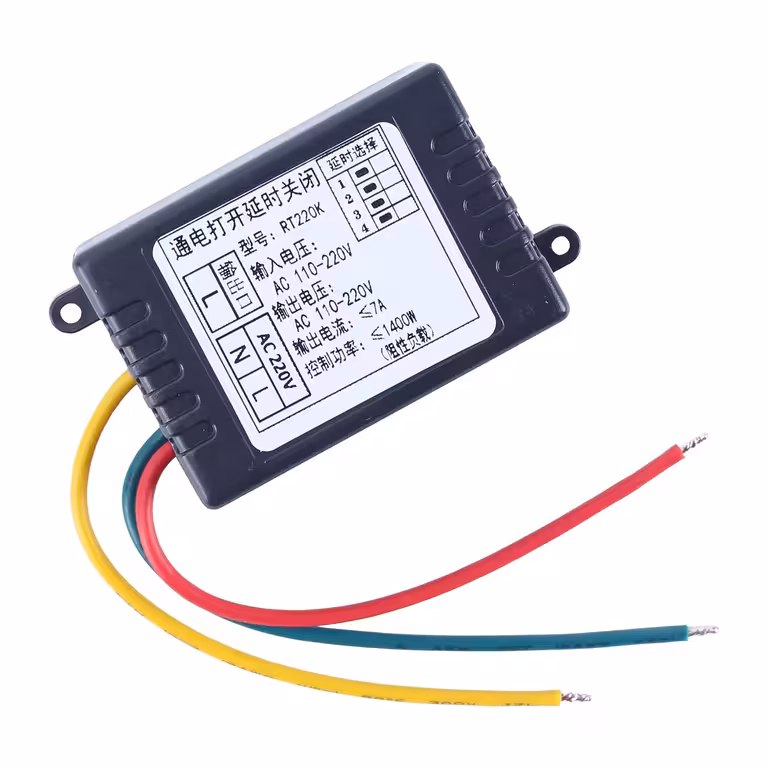

Analóg kikapcsoláskésleltető időrelé: automatikus leállítás programozás és bonyodalmak nélkül

Gyakran bekapcsolva marad a fürdőszobai ventilátor? Elfelejted lekapcsolni a villanyt a raktárban? Egy kikapcsoláskésleltető (OFF-delay) időrelé okostelefonos alkalmazások, Wi-Fi és bonyolult villanyszerelési munkák nélkül oldja meg a problémát. Csak állítsd be a kívánt időtartamot a forgókapcsolóval, csatlakoztasd a 220V-os hálózathoz, és kész – a modul minden mást elintéz.

Megjegyzés: A modul kizárólag kikapcsoláskésleltető (OFF-delay) funkcióval rendelkezik. Ez azt jelenti, hogy a relé a feszültség ráadásakor azonnal bekapcsol, majd a beállított idő letelte után automatikusan kikapcsol. NEM bekapcsoláskésleltető (ON-delay) relé.

Miért válaszd ezt a modellt? (Legfőbb előnyök):

16 előre beállított időintervallum — 1 perctől egészen 8 óráig (480 perc), egyetlen forgókapcsolóval kiválasztható, tévedésmentesen
Azonnali bekapcsolás — a relé a feszültség ráadásának pillanatában aktiválódik, nincs inicializálási késleltetés
7A kapcsolási áram — közvetlenül ráköthető a fürdőszobai ventilátor, lámpa vagy egy kisebb motor, nincs szükség kiegészítő relére
AC 110–220V kompatibilitás — az európai (230V) és az amerikai (110–120V) hálózatokon egyaránt működik
Mindössze 43mA fogyasztás — folyamatosan feszültség alatt maradhat anélkül, hogy megdobná a villanyszámlát
Kettős jelzésű LED — folyamatosan világít, amíg a fogyasztó aktív, és villog, ha az idő lejárt és a relé kikapcsolt
Égésgátló tokozás, -25°C ~ +85°C — műhelyekben, raktárakban vagy fedett elosztódobozokban is megbízhatóan működik, nem csak szabályozott környezetben
Kompakt méret: 57×35×20 mm — kis helyigényének köszönhetően könnyedén beépíthető elosztószekrényekbe vagy kötődobozokba

Kialakítás és teljesítmény

Az analóg időzítő mechanika óriási előnye, hogy nincs szükség firmware-frissítésre, elemcsere sem kell, és bonyolult szoftveres felületekkel sem kell bajlódni. Egyszerűen kiválasztod a megfelelő pozíciót a 16 fokozatú forgókapcsolón, és a modul minden egyes alkalommal hajszálpontosan megismétli a ciklust – elcsúszás és meglepetések nélkül. A 7A-es kimeneti érintkező a legtöbb háztartási és könnyűipari fogyasztót (ventilátorok, fénycsövek, LED lámpák, kisebb szivattyúk, fűtőtestek vagy párásítók) gond nélkül kezeli. A porvédett, égésgátló műanyag burkolat extra biztonságot nyújt olyan helyeken is, ahol esetenként por vagy pára fordulhat elő.

Paraméter	Érték / Részletek
Időzítő funkció	OFF-delay (kikapcsoláskésleltetés)
Időzítési tartomány	1–480 perc (16 előre beállított pozíció)
Választható intervallumok	1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300, 480 perc
Tápfeszültség	AC 110–220V
Maximális kapcsolási áram	7A
Saját fogyasztás	43mA
Kimenetek száma	1 relé kimenet
LED visszajelző	Folyamatos fény: relé aktív \| Villogás: idő lejárt
Üzemi hőmérséklet	-25°C ~ +85°C
Üzemi páratartalom	5% – 95% RH (nem lecsapódó)
Méretek (burkolattal)	57 × 35 × 20 mm
Méretek (burkolat nélkül)	44 × 28 × 16 mm
Burkolat anyaga	Égésgátló műanyag, porvédelemmel

Beállítási és használati útmutató

Válaszd ki a kívánt időtartamot a forgókapcsoló megfelelő pozícióba állításával (1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300 vagy 480 perc).
Csatlakoztasd a modult az AC 110–220V hálózathoz a csomagban található bekötési rajz alapján.
A feszültség ráadásakor a relé azonnal aktiválódik — a LED folyamatosan világít, a csatlakoztatott fogyasztó bekapcsol.
A beállított idő leteltekor a relé automatikusan lekapcsol — a LED villogni kezd, a fogyasztó leáll.
Új ciklus indításához szakítsd meg, majd add rá újra a tápfeszültséget — a modul elölről kezdi az időzítést.

A csomag tartalma

1 × Analóg kikapcsoláskésleltető (OFF-delay) időrelé modul 1–480 perc, AC 110–220V
1 × Bekötési rajz / csatlakoztatási útmutató

Gyakori kérdések

Mi a különbség az OFF-delay és az ON-delay között?

Az OFF-delay (kikapcsoláskésleltető – ez a modul is ilyen) esetében a relé a feszültség ráadásakor azonnal bekapcsol, és a beállított idő letelte után kapcsol ki. Az ON-delay (bekapcsoláskésleltető) relé a feszültség ráadása után, a beállított idő leteltével kapcsol be. A két funkció ellentétes egymással — rendelés előtt bizonyosodj meg róla, hogy valóban OFF-delay relére van szükséged.

Közvetlenül ráköthetek egy fürdőszobai ventilátort vagy egy 220V-os lámpát?

Igen. A modul akár 7A áramerősséget is elbír AC 220V-on, ami bőven elegendő a normál fürdőszobai ventilátorokhoz (általában 1A alatt), lámpákhoz és kisebb motorokhoz. Nincs szükség további külső relé beépítésére.

Beállíthatok köztes időtartamot is, például 45 percet?

Nem. A modul 16 fix időintervallumot kínál — fokozatmentes beállításra nincs lehetőség. Válaszd a számodra legmegfelelőbb, legközelebbi elérhető értéket (pl. 45 perc helyett 40 vagy 50 percet).

Mit jelent, ha a LED villog?

Folyamatosan világító LED = a relé aktív, a fogyasztó áramot kap. Villogó LED = az idő lejárt, a relé kikapcsolt, a fogyasztó már nem kap áramot. Új ciklus indításához egyszerűen szakítsd meg, majd add rá újra a tápfeszültséget.
