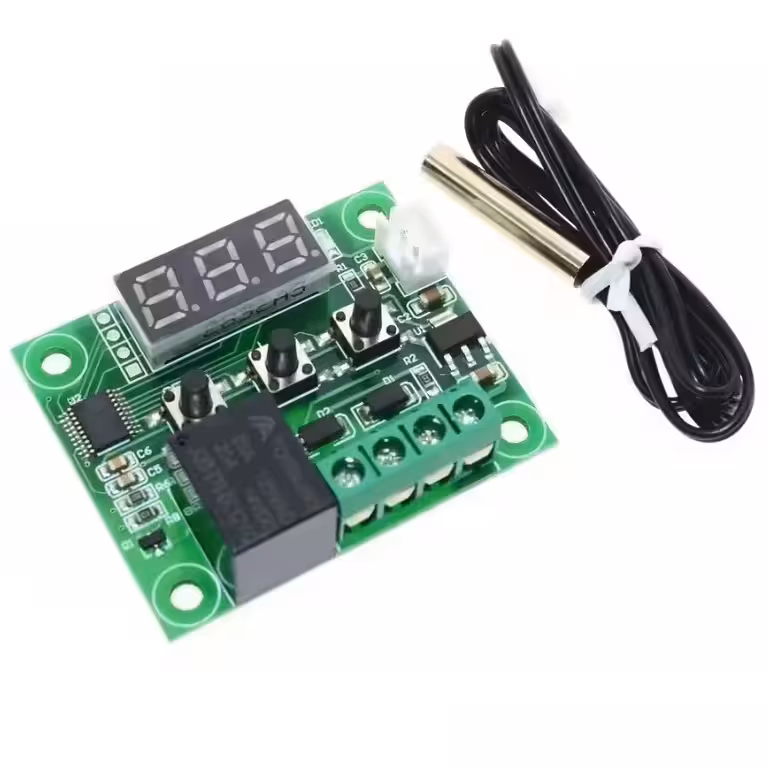

W1209 programozható digitális termosztát – automatikus hőmérséklet-szabályozás -50°C és +110°C között
Szeretnéd pontosan beállítani a hőmérsékletet egy házi készítésű hűtőben, keltetőgépben, akváriumban vagy napkollektoros rendszerben? Megfelelő vezérlés nélkül a hőmérséklet ingadozása energiapazarláshoz vagy a berendezés károsodásához vezethet. A W1209 digitális termosztát egy kompakt, költséghatékony és megbízható megoldást kínál erre a problémára.
Megjegyzés: Amennyiben a kapcsolt terhelés meghaladja a 20A-t, javasolt egy külső mágneskapcsoló (kontaktor) használata, amelyet a termosztát reléje vezérel.
Miért válaszd ezt a modellt? (Főbb előnyök):
- Széles mérési tartomány — -50°C-tól +110°C-ig használható, így fagyasztókhoz és fűtőszálakhoz egyaránt kiváló.
- 20A-es relé (NO/NC) — közvetlenül vezérelhetők vele kisebb kompresszorok, fűtőbetétek vagy mágnesszelepek, további áramkörök nélkül.
- 0,1°C-os felbontás — pontos mérés és reakció a legkisebb hőmérséklet-változásokra is, ami kritikus a precíz folyamatoknál.
- Teljesen programozható paraméterek — választható hűtés/fűtés üzemmód, állítható hiszterézis, késleltetett indítás, szenzor kalibrálás és magas hőmérséklet riasztás.
- Alacsony fogyasztás (35–65mA) — akkumulátorról vagy napelemes rendszerről is biztonsággal üzemeltethető.
- NTC szonda tartozék — a csomag tartalmazza az érzékelőt, így azonnal használatba vehető.
Részletek és teljesítmény
A W1209 modul 0,5 másodpercenként frissíti a mért adatokat, így a relé gyorsan reagál a hirtelen hőmérséklet-változásokra – ez különösen hűtőtechnikai alkalmazásoknál elengedhetetlen. A NO/NC relé teljes rugalmasságot biztosít: közvetlen vagy fordított logikát is használhatsz anélkül, hogy az elektromos bekötést módosítanod kellene. Ha a mellékelt NTC szonda hossza vagy típusa nem megfelelő, a modul PTC érzékelővel is kompatibilis. A 48,5 x 40 mm-es méretének köszönhetően könnyen beépíthető bármilyen műszerdobozba vagy kapcsolószekrénybe.
| Paraméter | Érték / Részlet |
|---|---|
| Mérési tartomány | -50°C és +110°C között |
| Kompatibilis szondák | NTC (tartozék), PTC |
| Kijelző felbontása | 0,1°C |
| Mérési pontosság | ±0,1°C |
| Hiszterézis pontossága | 0,1°C |
| Frissítési ráta | 0,5 másodperc |
| Áramfelvétel | 35mA – 65mA |
| Kijelző | 0,28 hüvelykes LED, 3 digites |
| Tápfeszültség | 12V DC |
| Relé maximális áramerőssége | 20A |
| Relé típusa | Dupla: Alaphelyzetben nyitott (NO) / Alaphelyzetben zárt (NC) |
| Üzemi hőmérséklet | -10°C és +60°C között, páratartalom 20%–85% |
| Modul méretei | 48,5 x 40 mm |
Programozási és használati útmutató
- Tartsd nyomva a SET gombot 5 másodpercig a paraméter menübe való belépéshez.
- Navigálj a paraméterek között a + és – gombokkal, majd erősítsd meg a SET gombbal.
- P0 – Üzemmód: C (hűtés) / H (fűtés) — alapértelmezett: C
- P1 – Hiszterézis: 0,1–30°C tartomány — alapértelmezett: 2
- P2 – Felső hőmérsékleti határ: max 110°C — alapértelmezett: 110
- P3 – Alsó hőmérsékleti határ: min -50°C — alapértelmezett: -50
- P4 – Szenzor kalibrálás: -7°C és +7°C között — alapértelmezett: 0
- P5 – Relé késleltetés: 0–600 másodperc — alapértelmezett: 0
- P6 – Magas hőmérséklet riasztás: 0–110°C — alapértelmezett: OFF
- Gyári beállítások visszaállítása: tartsd nyomva egyszerre a + és – gombokat.
- A pontos mérés érdekében a szondát úgy helyezd el, hogy a vége felfelé nézzen, és ne érje közvetlen légáramlat.
A csomag tartalma
- 1x W1209 digitális termosztát modul
- 1x NTC hőmérséklet-érzékelő szonda
Gyakran Ismételt Kérdések
Milyen tápfeszültséget igényel a W1209 termosztát?
Kizárólag 12V DC feszültséggel működik. 230V-os hálózati használathoz megfelelő tápegység vagy adapter szükséges.
Vezérelhető vele hűtőkompresszor vagy fűtőszál?
Igen. A 20A-es relé alkalmas kisebb kompresszorok, fűtőbetétek, mágnesszelepek és ventilátorok közvetlen kapcsolására. 20A feletti terhelés esetén használj külső mágneskapcsolót.
Cserélhető az NTC szonda hosszabb vagy más típusú érzékelőre?
Igen, a modul támogatja az NTC és PTC típusú érzékelőket is. Használhatsz hosszabb kábellel szerelt szondát is különösebb módosítás nélkül.
Hogyan válthatok hűtés és fűtés üzemmód között?
Lépj be a menübe (tartsd nyomva a SET gombot 5 másodpercig), majd módosítsd a P0 paramétert: H a fűtéshez, C a hűtéshez.
Mi a különbség a NO és NC érintkező között?
A NO (Alaphelyzetben nyitott) érintkező akkor zár, amikor a relé bekapcsol – akkor használd, ha a berendezést a beállított hőmérséklet elérésekor akarod elindítani. Az NC (Alaphelyzetben zárt) érintkező a relé aktiválásakor nyit – ez akkor hasznos, ha a berendezést a határérték elérésekor le szeretnéd állítani.
