Univerzális brushless teszter 24-72V: a motor, a Hall-szenzorok és a vezérlő teljes körű diagnosztikája extra felszerelés nélkül
Nem indul az elektromos járműved, és nem tudod, hogy a motor, a vezérlő vagy a gázkar a hibás? Ne vesztegess órákat a találgatással! Ez az univerzális kefe nélküli (brushless) motor teszter percek alatt, egyértelmű LED-es visszajelzésekkel mutatja meg a probléma pontos forrását.
Bármilyen 24V és 72V közötti feszültségen működik. Legyen szó elektromos kerékpárról, rollerről vagy robogóról – ha Hall-szenzoros brushless motorral rendelkezik, ezzel az eszközzel könnyedén diagnosztizálhatod.
Megjegyzés: Kizárólag Hall-szenzoros kefe nélküli (brushless) motorokkal kompatibilis. Szenzor nélküli (sensorless) motorokkal nem működik.
Miért válaszd ezt a tesztert? (Főbb előnyök):
- Teljes 24V–72V kompatibilitás — a piacon lévő brushless elektromos járművek túlnyomó többségével működik, extra adapterek nélkül
- 5 tesztfunkció egyetlen eszközben — ellenőrizheted a motorfázisokat, a Hall-szenzorokat, a vezérlőt, a gázkart és a fékkört anélkül, hogy műszert kellene cserélned
- Azonnali LED-es visszajelzés — a középső 5V-os LED és a forgásjelző LED-ek 30 másodperc alatt megmutatják, hogy a tápellátással, a szenzorokkal vagy a fázisokkal van-e gond
- Hordozható kialakítás mobil szervizeléshez — 10,5 × 7,5 × 2,5 cm-es méretével bármelyik szerszámosládában vagy szerelői hátizsákban elfér
- Kültéri körülményeknek is ellenáll — -20°C és +50°C közötti hőtartományban használható, így akár télen, egy fűtetlen garázsban is megbízhatóan működik
Részletek és teljesítmény

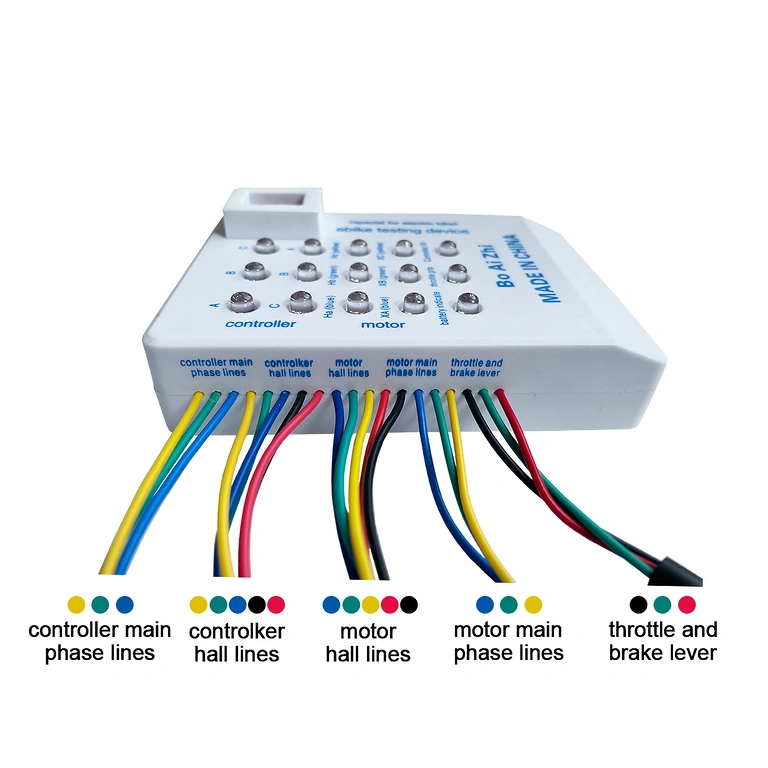

A teszter öt színkódolt csatlakozócsoporttal rendelkezik – mindegyik egy adott alkatrészhez tartozik, így a helytelen csatlakoztatás szinte lehetetlen. A fázisvezetékek (sárga, zöld, kék) teljesen elkülönülnek a vezérlő vezetékeitől, ami azt jelenti, hogy a hiba helyét pontosan, nem csak megközelítőleg tudod behatárolni. A középső 5V-os LED a vezérlő belső tápellátásának legfőbb indikátora – ha nem világít, azonnal tudod, hogy a probléma nem a motorban keresendő. A forgásjelző LED-ek felvillanási sorrendje (balról jobbra) megerősíti a fázisok és a Hall-jelek helyes sorrendjét, ami elengedhetetlen a motor sima és zajmentes működéséhez.
| Paraméter | Érték / Részlet |
|---|---|
| Kompatibilis feszültség | 24V, 36V, 48V, 60V, 72V |
| Kompatibilis motortípus | Hall-szenzoros kefe nélküli (brushless) |
| Tesztelési funkciók | Motorfázisok, Hall-szenzorok, vezérlő, gázkar, fék |

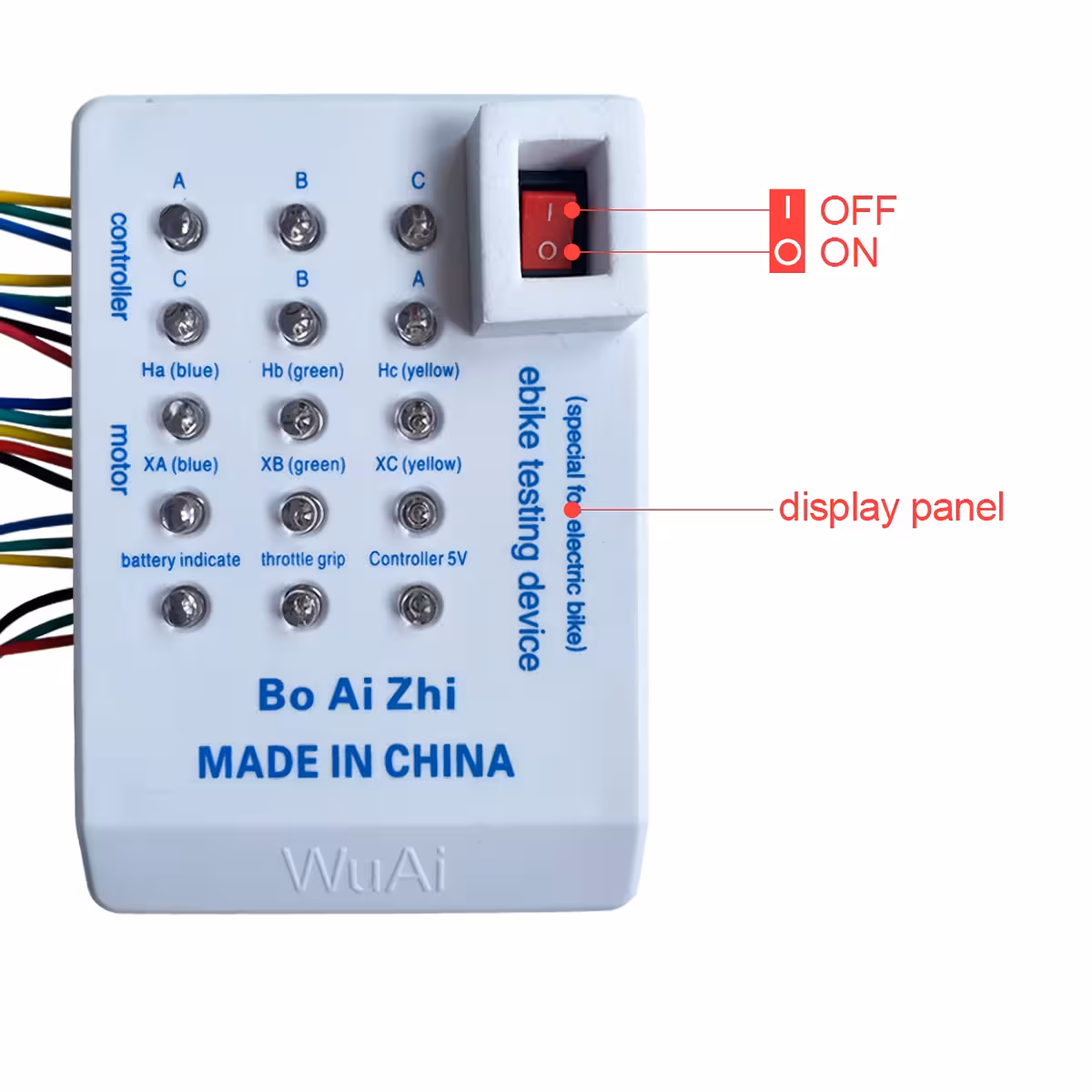

| Állapotjelzés | Forgásjelző LED-ek + középső 5V-os LED + gázkar LED (zöld/piros) |
| Csatlakozócsoportok száma | 5 színkódolt csoport |
| Üzemi hőmérséklet | -20°C – +50°C |

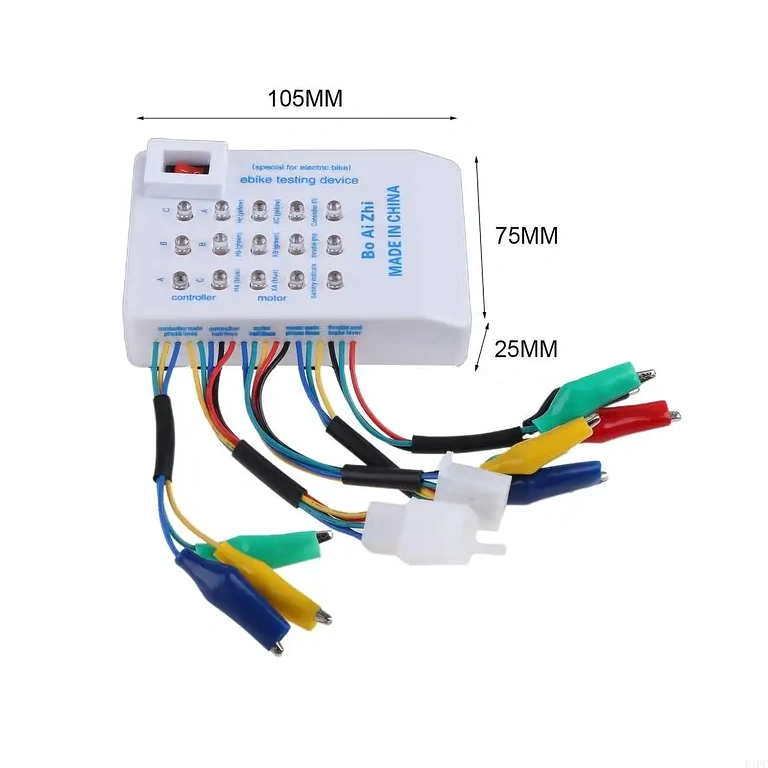

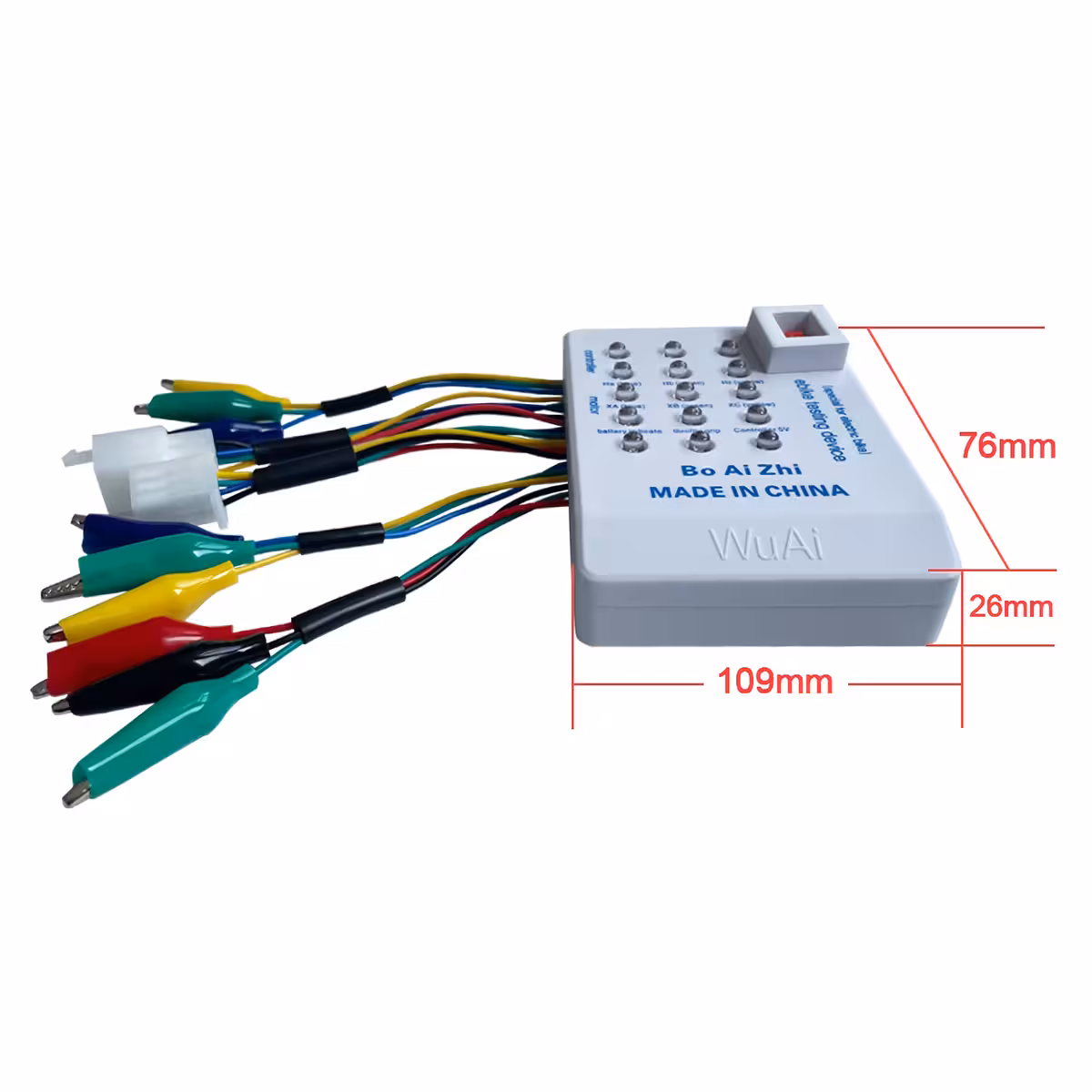

| Méretek | 10,5 × 7,5 × 2,5 cm |
| Járműkompatibilitás | Elektromos kerékpárok, elektromos rollerek, brushless robogók |
Használati és tesztelési útmutató
A motor fázisvezetékeinek tesztelése
- Kikapcsolt teszter mellett csatlakoztasd a motor 3 fázisvezetékét a megfelelő csatlakozócsoporthoz.
- Forgasd meg a motort előrefelé (szabadonfutós motoroknál forgasd a kereket kézzel az ellenkező irányba).
- Ellenőrizd, hogy minden LED villog-e, és figyeld meg a balról jobbra történő felvillanási sorrendet.

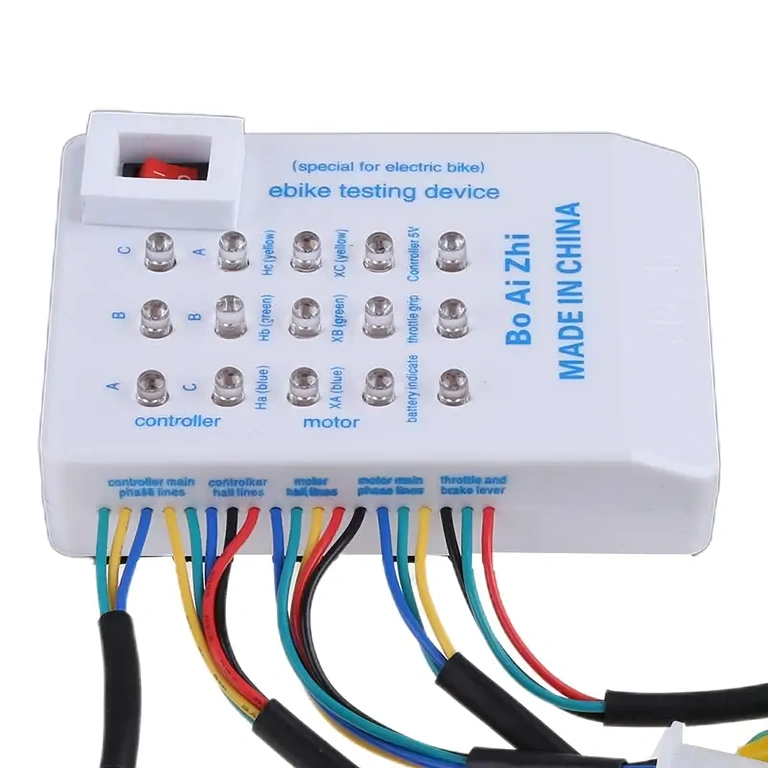

A Hall-szenzorok és a motorvezetékeinek tesztelése
- Csak a Hall-szenzorok csatlakozóját dugd rá a teszterre. Egyes motoroknál ehhez el kell távolítani a fehér műanyag csatlakozóházat.
- Bekapcsolt teszter mellett forgasd meg a motort előrefelé.
- Ellenőrizd, hogy az összes LED a megfelelő sorrendben (balról jobbra) villog-e.
A vezérlő (controller) tesztelése
- Csatlakoztasd a gázkart a vezérlőhöz.
- Csatlakoztasd a vezérlő fázis- és Hall-vezetékeit a teszter megfelelő csoportjaihoz.
- Csatlakoztasd az akkumulátort a vezérlőhöz.
- Kapcsold be a tesztert, és ellenőrizd, hogy a középső 5V-os LED világít-e.
- Ha az 5V-os LED nem világít, a vezérlő nem biztosít megfelelő feszültséget a Hall-szenzorok számára.
- Lassan húzd meg a gázkart, és ellenőrizd, hogy a szemközti LED-ek felvillannak-e és megfelelően forognak-e.
A gázkar tesztelése
- Csatlakoztasd a gázkart a teszter első csatlakozócsoportjához.
- Bekapcsolt teszter mellett ellenőrizd, hogy a gázkar LED-je zölden világít-e (alapállapot).
- Húzd tövig a gázkart — a LED-nek a következő sorrendet kell követnie: zöld → kikapcsol → piros (maximális gázadás).
- Ha a LED nem ezt a sorrendet követi, akkor a gázkar vagy a kábelezés hibás.
A csomag tartalma
- 1× Univerzális brushless motor és Hall-szenzor teszter
- Előre telepített színkódolt csatlakozók
Gyakori kérdések (GYIK)
Bármilyen brushless motorral működik?
Kizárólag a 24V–72V-os elektromos kerékpárokon és rollereken található, Hall-szenzorral ellátott kefe nélküli motorokkal működik. A szenzor nélküli (sensorless) motorokkal nem kompatibilis.
Mit jelent, ha egy Hall-szenzor LED-je nem világít?
Az adott Hall-szenzor vagy a hozzá tartozó vezeték meghibásodott, és cserére szorul.
Miért nem világít a középső 5V-os LED a vezérlő tesztelésekor?
A vezérlő belső 5V-os tápegysége hibás, vagy a Hall-csatlakozó piros, illetve fekete vezetéke megszakadt.
A LED-ek fordított sorrendben (jobbról balra) villannak fel. Ez problémát jelent?
Igen — a fordított sorrend a Hall-vezetékek és a motor vagy a vezérlő fázisainak felcserélését jelzi. A csatlakozások újrarendezésével orvosolható.
Úgy tűnik, mintha a fázis LED-ek egyszerre villognának. Ez normális?
Nagy kerékfordulatszám esetén a LED-ek úgy tűnhetnek, mintha egyszerre világítanának. A lényeg, hogy mindegyik felvillanjon — a sorrend láthatóvá válik, ha csökkented a forgási sebességet.
