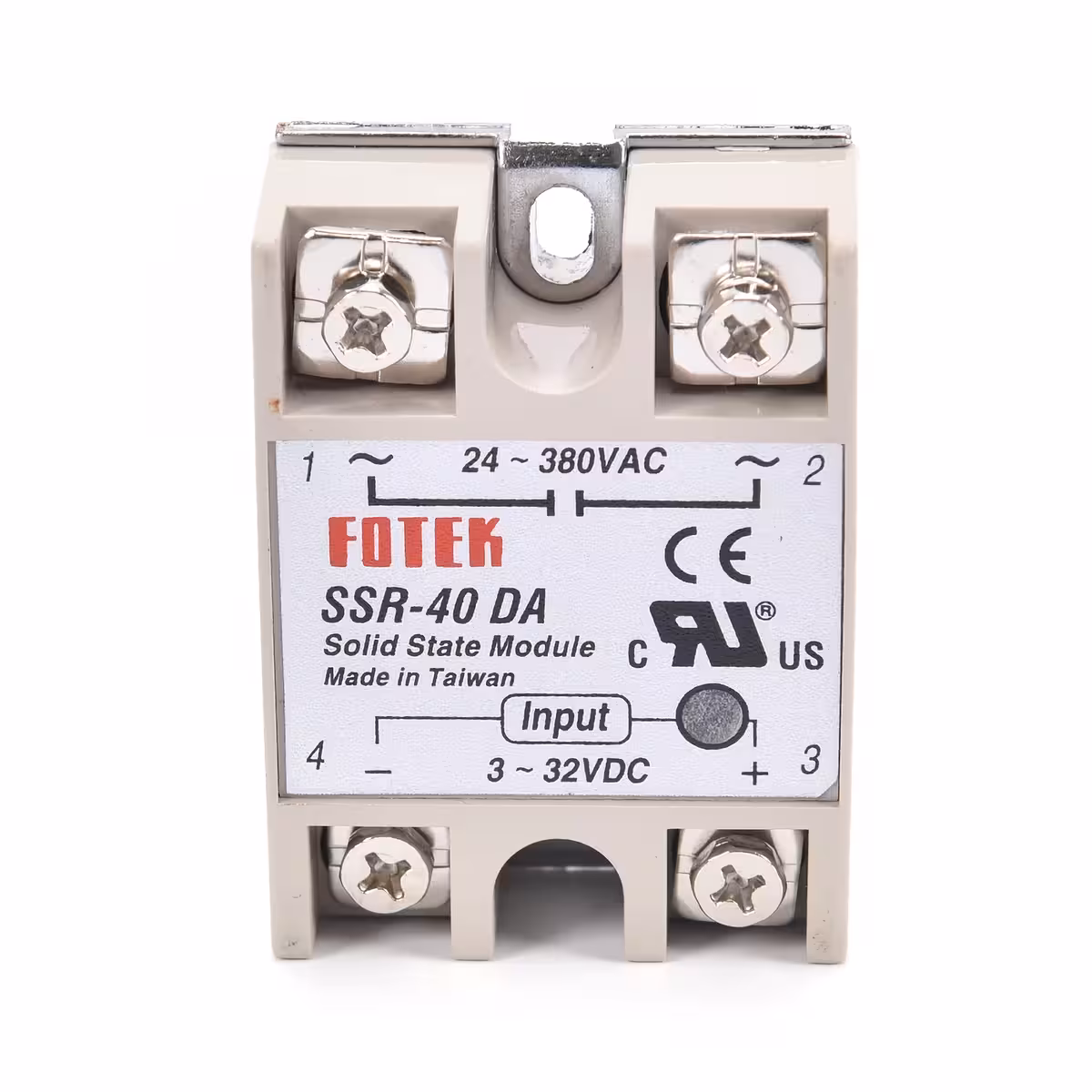

SSR-40DA félvezető relé (SSR) — 40A AC kapcsolás kopás, szikra és zaj nélkül

Az elektromechanikus relék elhasználódnak, zajosak és szikráznak. Ha gyakran kapcsoló AC terheléseket — például fűtőszálakat, motorokat vagy ipari világítást — vezérelsz, megbízhatóbb megoldásra van szükséged. Az SSR-40DA félvezető relé akár 40A áramerősséget is kapcsol 380V AC feszültségen, mindössze egy 3–32V-os DC vezérlőjel segítségével, mozgó alkatrészek használata nélkül.

Megjegyzés: Az SSR-40DA kizárólag váltakozó áramú (AC) terhelések kapcsolására alkalmas. DC terhelésekhez az SSR-DD modell használata szükséges.

Miért válaszd ezt a modellt? (Főbb előnyök):

Nulla mechanikai kopás — nincsenek fizikai érintkezők, így az élettartama nagyságrendekkel hosszabb, mint a hagyományos reléké, különösen gyakori kapcsolások esetén
Közvetlen kompatibilitás Arduino, Raspberry Pi és PLC eszközökkel — a 3V DC vezérlőjelnek köszönhetően közvetlenül vezérelhető a Raspberry Pi 3.3V-os lábairól is, további ellenállások nélkül
2500V AC optikai leválasztás — a vezérlőáramkör teljesen elszigetelt marad a hálózati feszültségtől, így maximális biztonságot nyújt
Kevesebb mint 10ms kapcsolási idő — gyors válaszidő, ideális PWM hőmérséklet-szabályozáshoz vagy ipari automatizálási feladatokhoz
Jól látható LED visszajelző — azonnal láthatod, ha a relé aktív, nincs szükség multiméterre vagy egyéb mérőeszközre
Széles üzemi hőmérséklet-tartomány (-30°C és +75°C között) — stabil működés kapcsolószekrényekben, technikai helyiségekben vagy változó hőmérsékletű ipari környezetben

Részletek és teljesítmény

A TRIAC kimenet mindkét félhullámban biztosítja a kapcsolást, így egyenletes vezérlést tesz lehetővé mind rezisztív (fűtőtestek, izzók), mind induktív (motorok, transzformátorok) terhelések esetén. A beépített optikai leválasztás valódi galvanikus elválasztást biztosít a 3–32V DC vezérlőjel és az akár 380V AC teljesítménykör között, megvédve a mikrokontrollereket az esetleges visszahatásoktól. A kompakt, 6,5 × 5 × 2,5 cm méretű ház közvetlenül hűtőbordára vagy panelre csavarozható — 40A körüli áramerősség esetén javasolt hűtőborda használata az optimális hőelvezetés érdekében.

Paraméter	Érték / Részletek
Modell	SSR-40DA
Vezérlő bemeneti feszültség	3–32V DC
Vezérlő bemeneti áram	3–25mA
Kimeneti feszültség	24–380V AC
Maximális kimeneti áram	40A
Kimenet típusa	TRIAC
Kapcsolási idő	<10ms
Áramfelvétel bekapcsolt állapotban	<2mA
Dielektromos szilárdság	2500V AC
Szigetelési ellenállás	500MΩ / 500V DC
Leválasztás	Optikai
Visszajelzés	LED ON
Üzemi hőmérséklet	-30°C … +75°C
Méretek	6,5 × 5 × 2,5 cm
Rögzítés	Csavaros

A csomag tartalma

1 × SSR-40DA félvezető relé

Gyakran ismételt kérdések

Használhatom az SSR-40DA-t DC terhelések kapcsolására?

Nem. A TRIAC kimenet kizárólag váltakozó árammal (AC), 24V és 380V között működik. Ha DC terhelést kell kapcsolnod, válaszd az SSR-DD modellt.

Működik Arduino vagy Raspberry Pi vezérléssel további alkatrészek nélkül?

Igen. A vezérlőjel már 3V DC-től működik, ami elegendő a Raspberry Pi 3.3V-os lábaihoz, és bőven megfelel az Arduino 5V-os kimeneteihez is. Nincs szükség külön tranzisztorokra vagy ellenállásokra.

Szükséges hűtőborda, ha 40A-en használom?

Igen. A maximális áramerősség közelében a relé jelentős hőt termel. Egy megfelelő hűtőborda megakadályozza a túlmelegedést és biztosítja a hosszú távú, stabil működést.

Háromfázisú motor vezérlésére is alkalmas?

Egyetlen SSR-40DA csak egy fázist képes kapcsolni. Háromfázisú motorhoz három azonos relére van szükség, fázisonként egyre.

Miért fontos az optikai leválasztás a gyakorlatban?

Teljesen elválasztja a vezérlőáramkört (Arduino, PLC) a hálózati feszültségtől. Ha a terhelésnél feszültségcsúcs vagy rövidzárlat lép fel, a mikrokontroller védve marad. A 2500V AC dielektromos szilárdság komoly biztonsági tartalékot jelent.
