20A-es brushless vezérlő TF-100 kijelzővel – komplett fejlesztés elektromos rollerhez vagy e-bike-hoz
Rángat a rollered, nem reagál a régi kijelző, vagy egyszerűen csak nagyobb teljesítményre vágysz? Egy minőségi kefe nélküli (brushless) vezérlő jelenti a különbséget a frusztráló és a gördülékeny utazás között. Ez a 20A-es szett 24V, 36V és 48V feszültséget, valamint 350W és 1000W közötti motorokat támogat — gyakorlatilag a piacon lévő leggyakoribb konfigurációkat lefedi.
Megjegyzés: A csomag tartalmazza a vezérlőt és a TF-100 LCD kijelzőt is. Vásárlás előtt kérjük, ellenőrizd a csatlakozók kompatibilitását a rollereddel.
Miért válaszd ezt a modellt? (Legfőbb előnyök):
- 24V / 36V / 48V kompatibilitás — a legelterjedtebb akkumulátorokkal működik, extra módosítások nélkül
- 350W–1000W teljesítmény — közvetlenül helyettesíti a gyári vezérlőt szinte bármilyen városi elektromos rolleren vagy kerékpáron
- Automatikus öntanuló funkció (Self-learning) — önállóan felismeri és korrigálja a motor forgásirányát; nincs többé leégett alkatrész egy rossz bekötés miatt
- TF-100 LCD kijelző a csomagban — P-menü (P-Settings) több mint 16 konfigurálható paraméterrel, az áramkorláttól a tempomatig, mindez egyetlen átlátható képernyőn

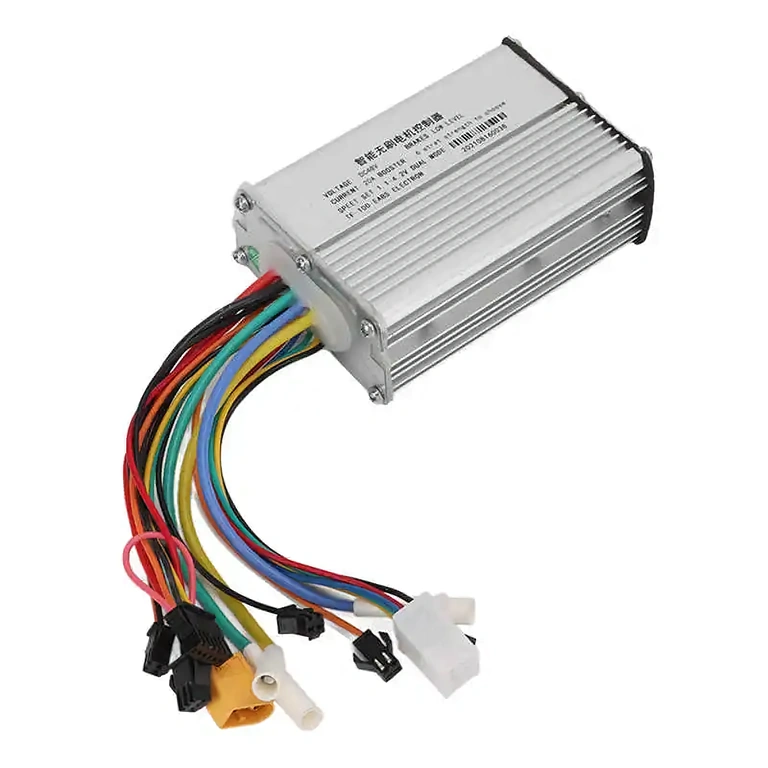

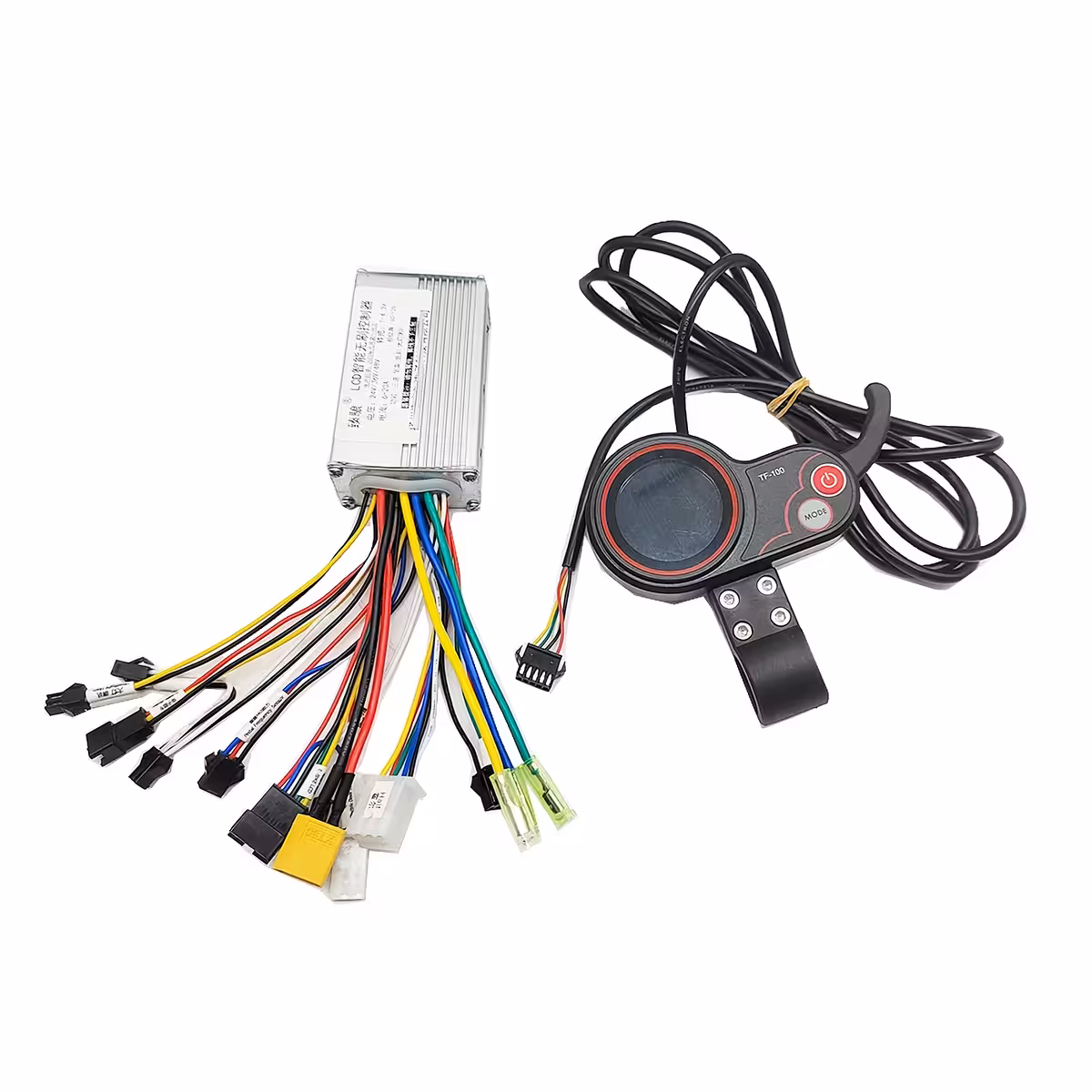

- E-ABS és Low Level fék — fokozatos elektronikus fékezés, amely csökkenti a fékbetétek kopását és javítja az irányíthatóságot a sűrű forgalomban
- Natív PAS támogatás — kompatibilis a pedálasszisztens rendszerekkel, ideális pedálszenzoros elektromos kerékpárokhoz
- Integrált elektromos gyújtáskapcsoló — „electric door lock” funkció, amely extra védelmet nyújt a véletlen indítások ellen
Részletek és teljesítmény
A Hall-szenzoros (6 vezetékes) támogatással rendelkező BLDC brushless architektúra minden fordulatszámon zökkenőmentes motorvezérlést biztosít — nincs rángatás induláskor, sem túlmelegedés állandó sebességnél. A P14 menüpontban állítható áramkorlát (1–20A) lehetővé teszi a gyorsulás dinamikájának testreszabását a felhasználó súlyához vagy a terepviszonyokhoz igazítva. Az alacsony feszültség elleni védelem (P15) megakadályozza az akkumulátor túlzott lemerülését, ami a gyakorlatban éveket adhat hozzá az akkupakk élettartamához.
| Paraméter | Érték / Részlet |
|---|---|
| Kompatibilis feszültség | 24V / 36V / 48V |
| Támogatott motorteljesítmény | 350W / 500W / 800W / 1000W |
| Névleges áramerősség | 20A |
| Motortípus | Brushless (kefe nélküli BLDC) |
| Hall-szenzor | Igen – 6 vezetékes |
| Tartozék kijelző | TF-100 LCD |
| Elektronikus fék | E-ABS Brake + Low Level Brake |
| Pedálasszisztens (PAS) | Igen |
| Öntanuló motorforgásirány | Igen – automatikus |
| Tempomat (Cruise Control) | Igen (P17) |
| Világítás + Kürt | Vezérlőből integráltan irányítható |
| Elektromos gyújtáskapcsoló | Igen (Electric door lock) |
| Kommunikációs protokoll | Konfigurálható (P20) |
| Jármű kompatibilitás | Elektromos roller / Elektromos kerékpár (e-bike) |
Programozási és használati útmutató

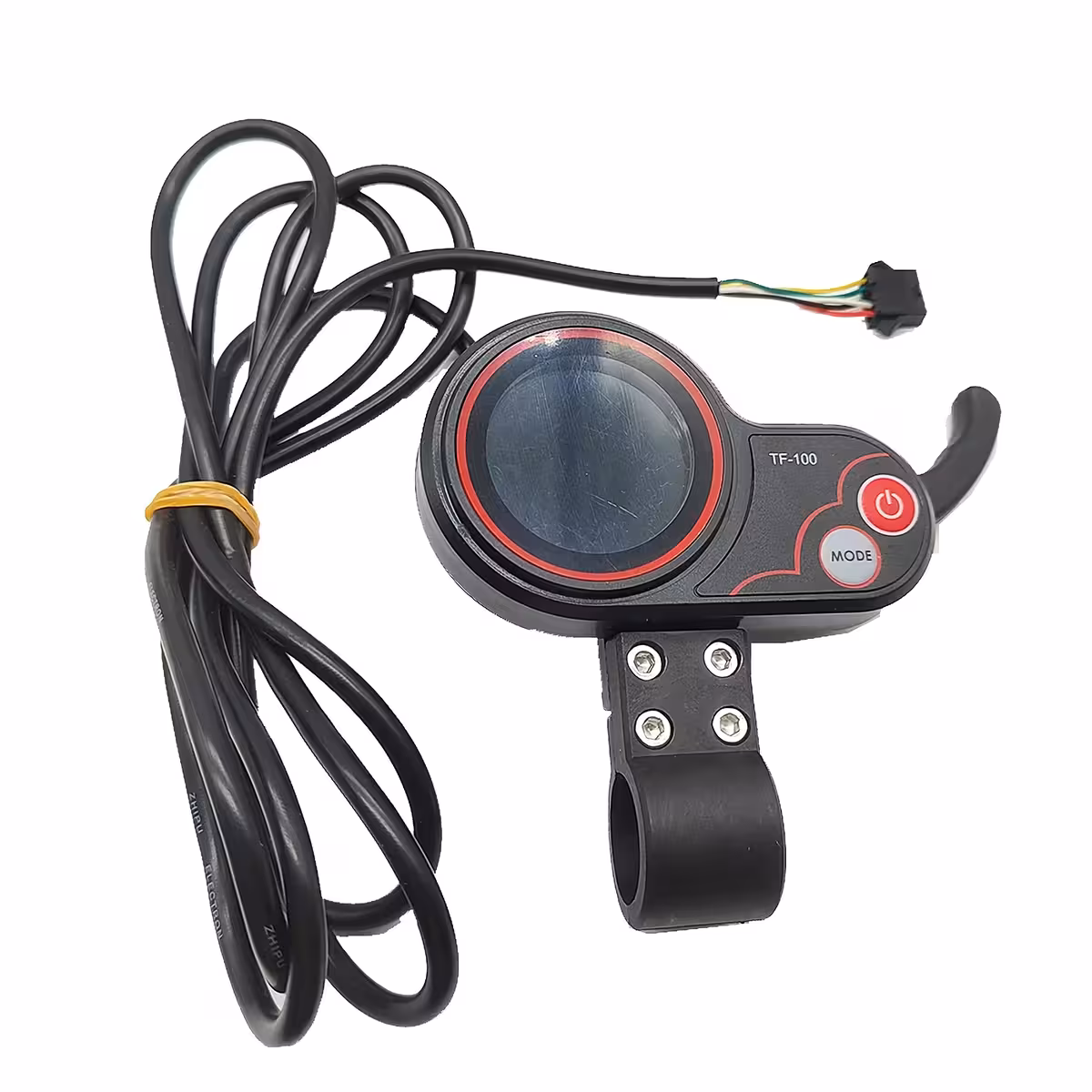

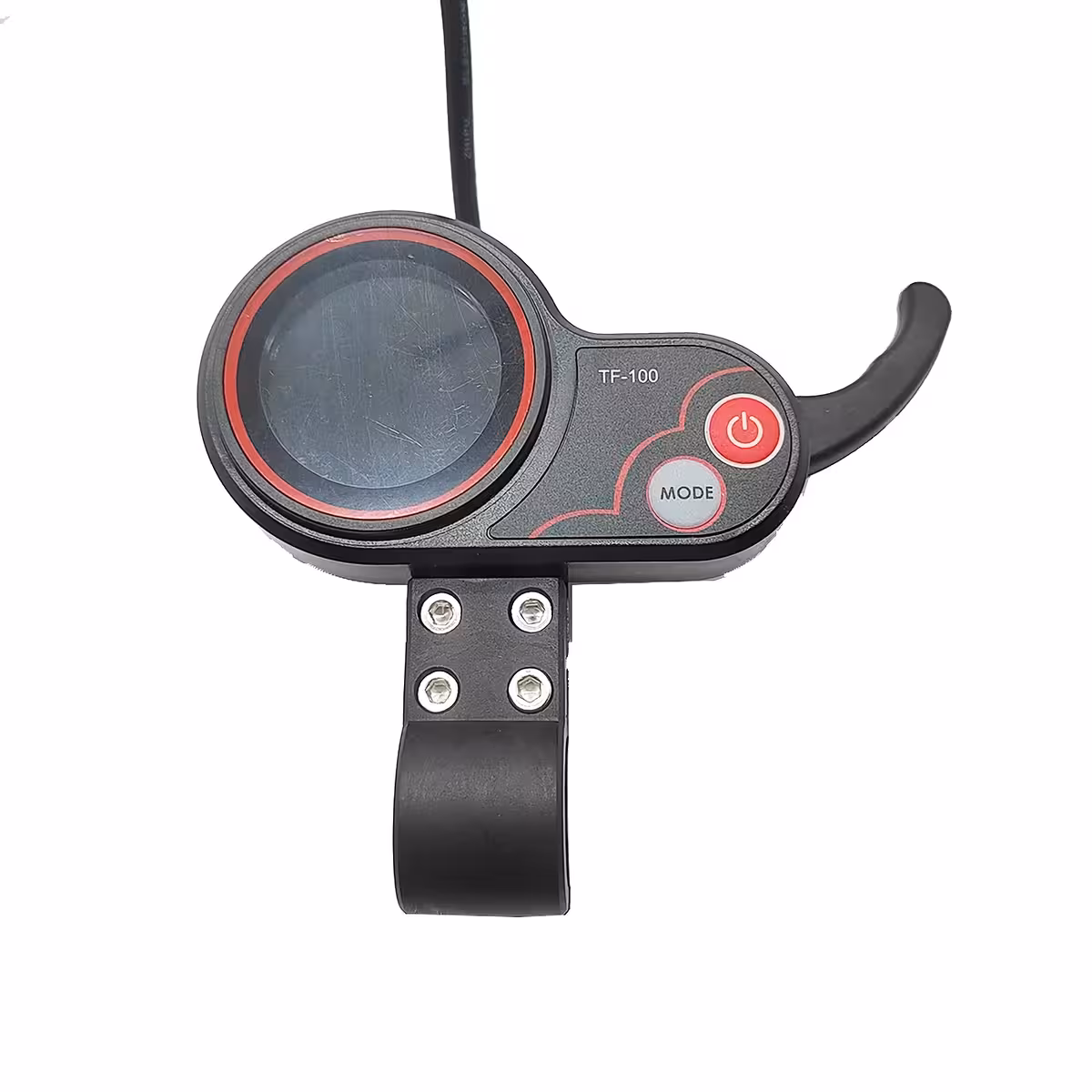

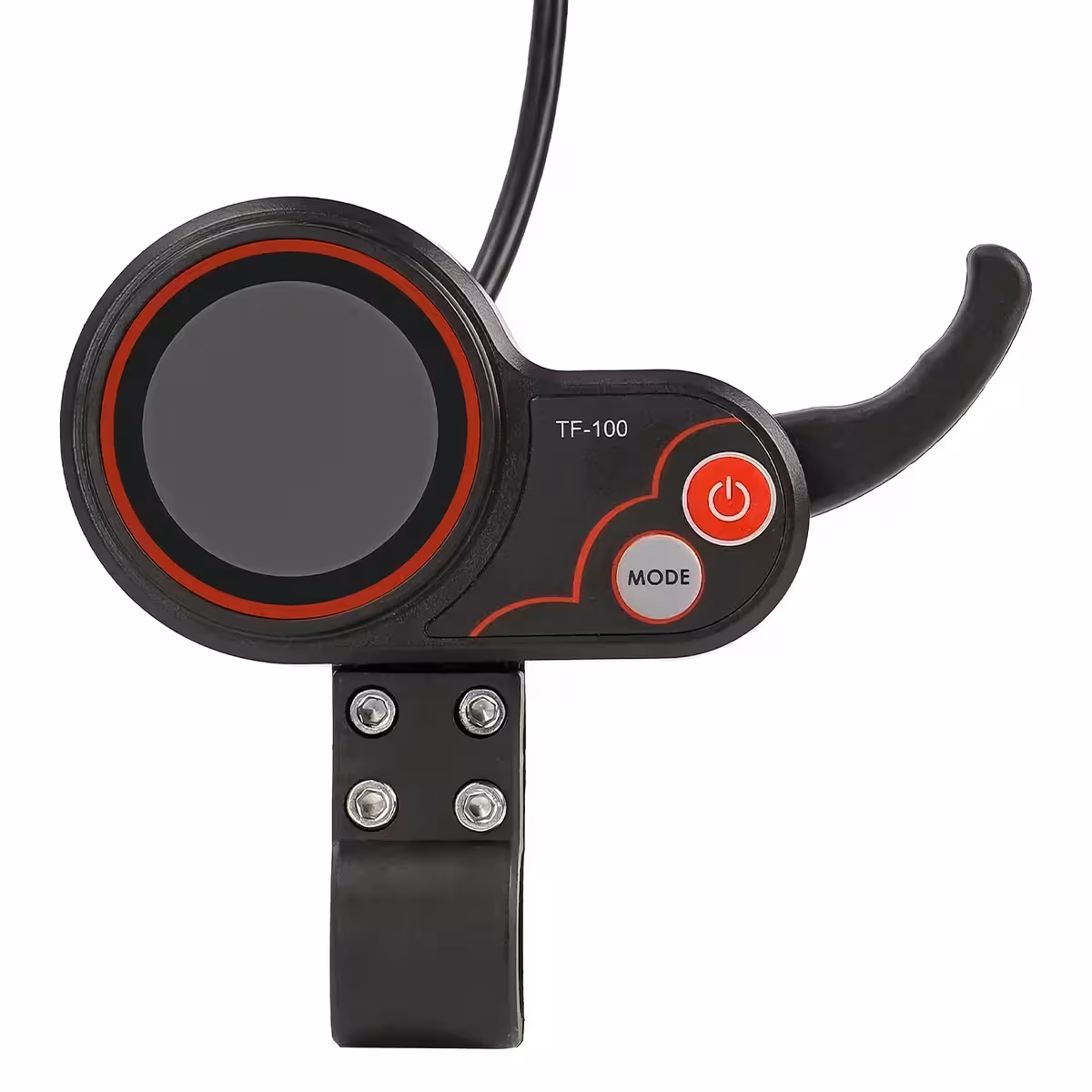

A TF-100 kijelző lehetővé teszi a haladó beállítások elvégzését közvetlenül a kormányról. A P-menü (P-Settings) eléréséhez tartsd lenyomva egyszerre a Power és a Mode gombokat 2–3 másodpercig.
| Paraméter | Leírás |
|---|---|
| P01 | Kijelző fényereje (1–3) |
| P02 | Mértékegység: KM / MPH |
| P03 | Rendszerfeszültség (36V / 48V / 52V) |
| P04 | Automatikus kikapcsolás (alvó mód, 0–60 perc) |
| P06 | Kerékátmérő |
| P07 | Motor mágnesek száma |
| P09 | Indítási mód: azonnali / lökéses (kick-start) |
| P10 | Haladási mód (Riding mode) |
| P11 | Elektronikus fék érzékenysége |
| P12 | Gyorsulás intenzitása (0–5) |
| P14 | Áramkorlát (1–20A) |
| P15 | Akku alacsony feszültség elleni védelem |
| P17 | Tempomat |
| P18 | Sebesség kalibrálása |
| P19 | Sebességfokozatok módja |
| P20 | Kommunikációs protokoll |

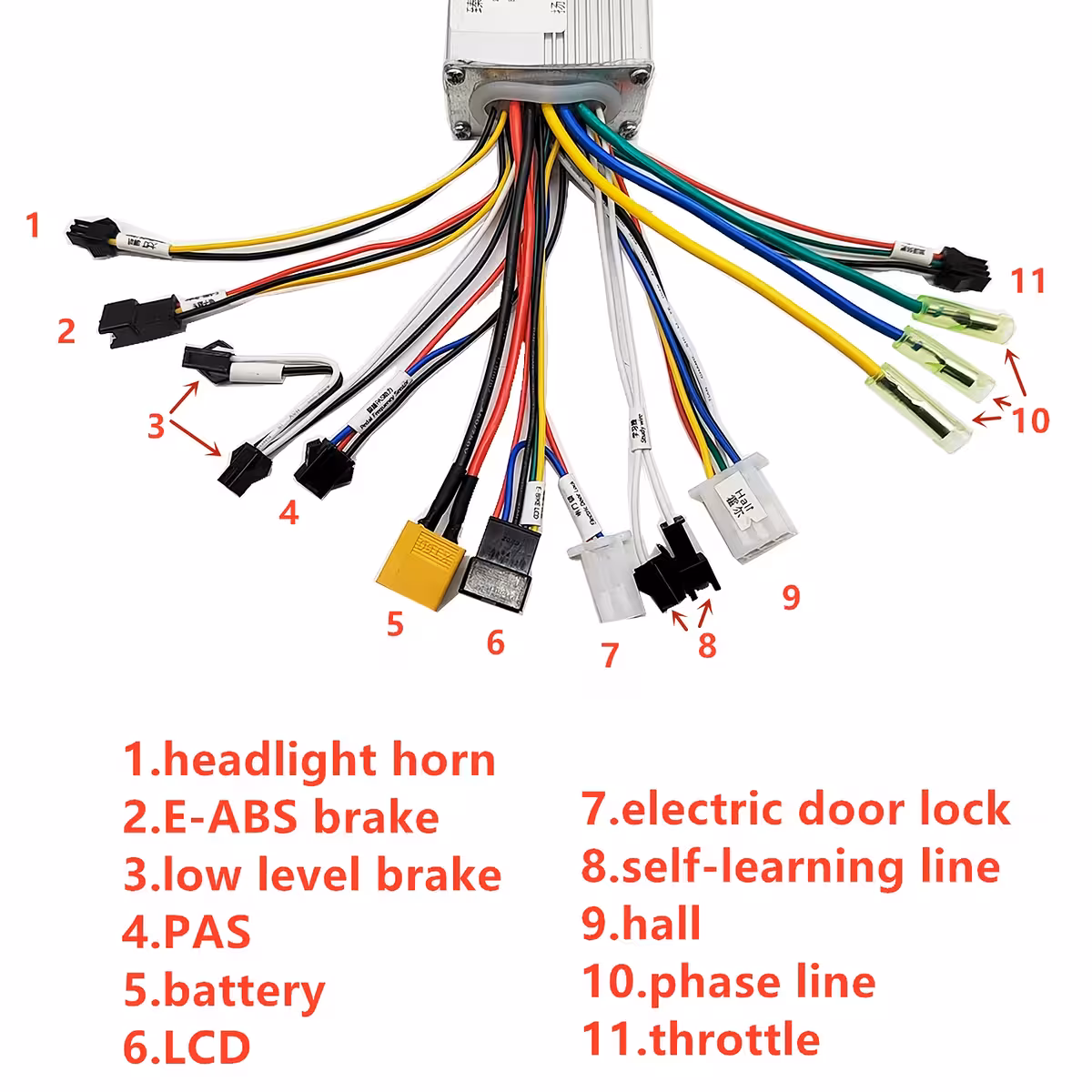

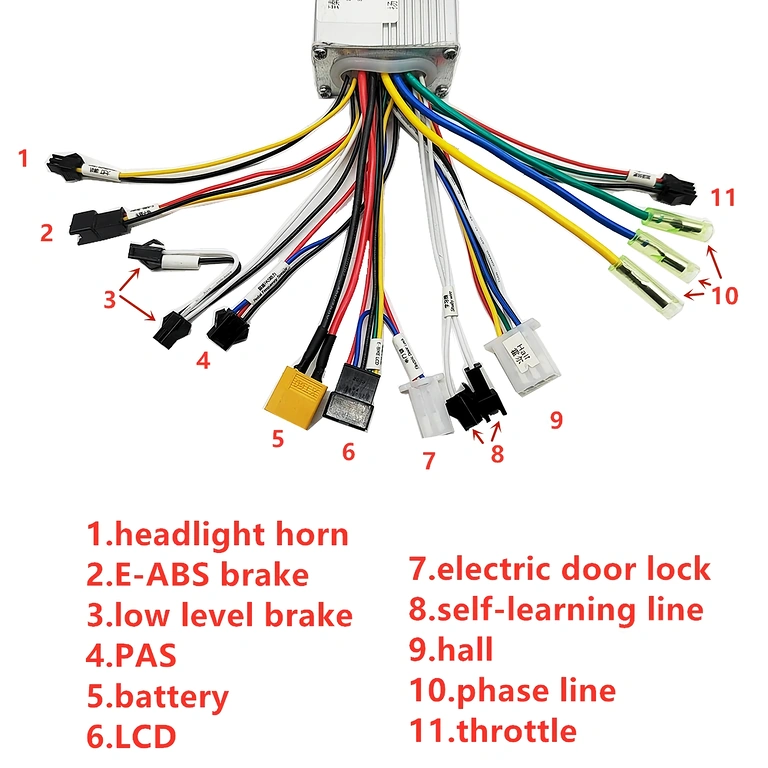

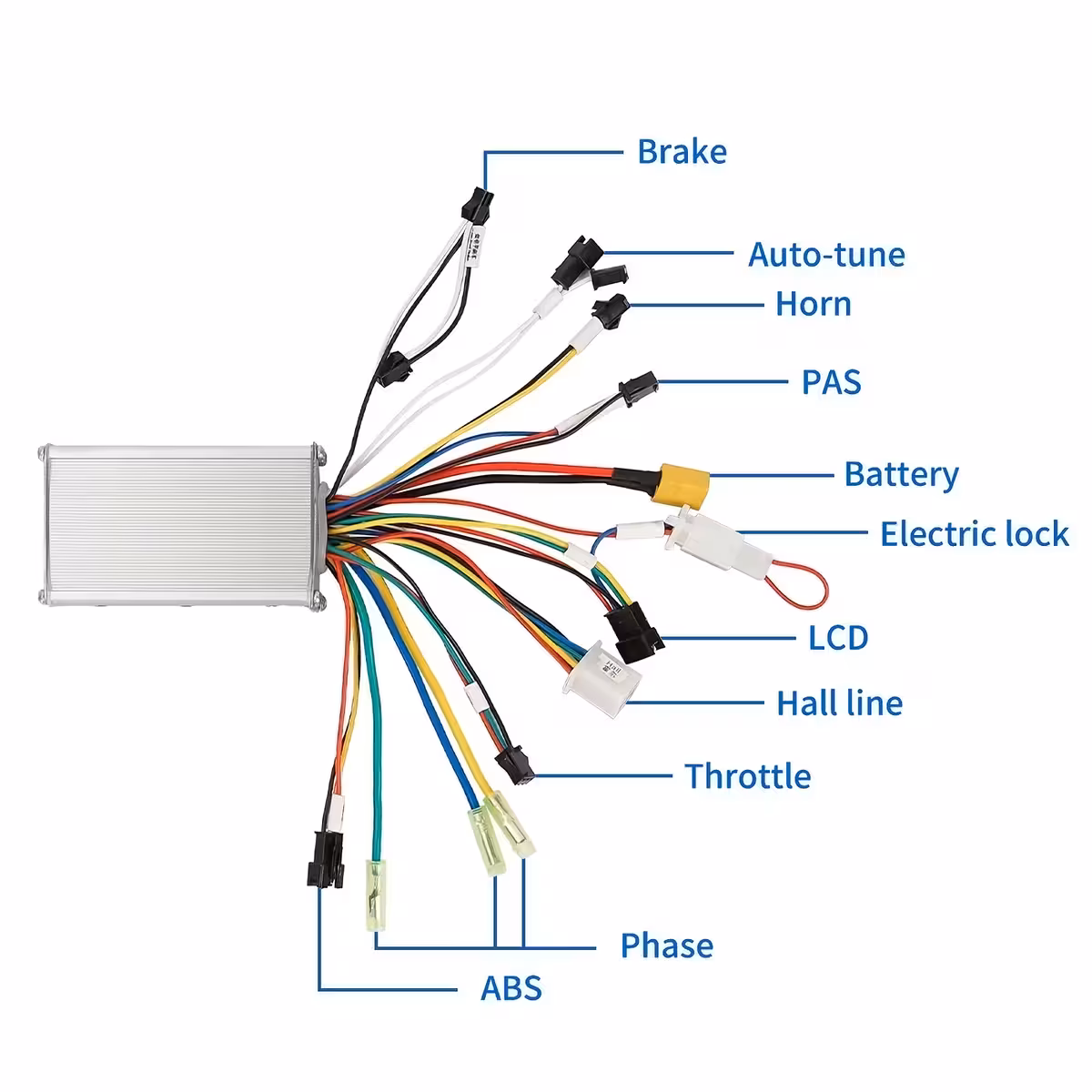

A vezérlő fizikai bekötéséhez kövesd az alábbi lépéseket:
- Csatlakoztasd a fázisvezetékeket, ügyelve a színkódokra (azonos színek a vezérlőn és a motoron)
- Csatlakoztasd az akkumulátort: piros = (+), fekete = (–)
- Kösd be a gázkart (throttle) és az elektromos gyújtáskapcsolót
- Csatlakoztasd a Hall-szenzor vezetékeit, ha a motor rendelkezik ilyennel
- Dugd össze az öntanuló (self-learning) vezetékeket a forgásirány automatikus felismeréséhez:
- Ha a kerék a megfelelő irányba forog → húzd szét az öntanuló vezetékeket
- Ha a kerék visszafelé forog → hagyd összedugva a vezetékeket, amíg az irány automatikusan meg nem fordul, majd húzd szét őket
- Igény szerint csatlakoztasd az opcionális funkciókat (világítás, kürt, fék, PAS)

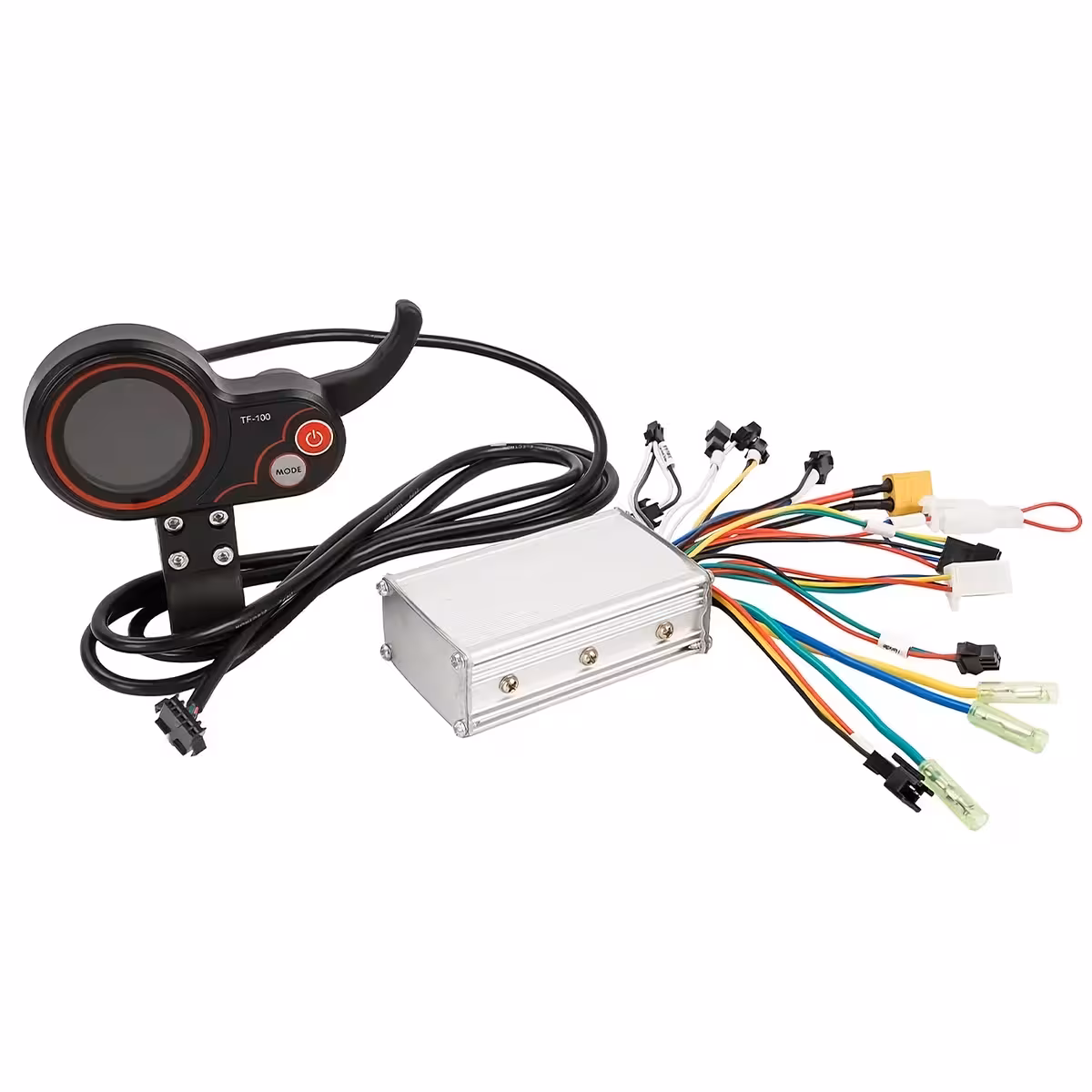

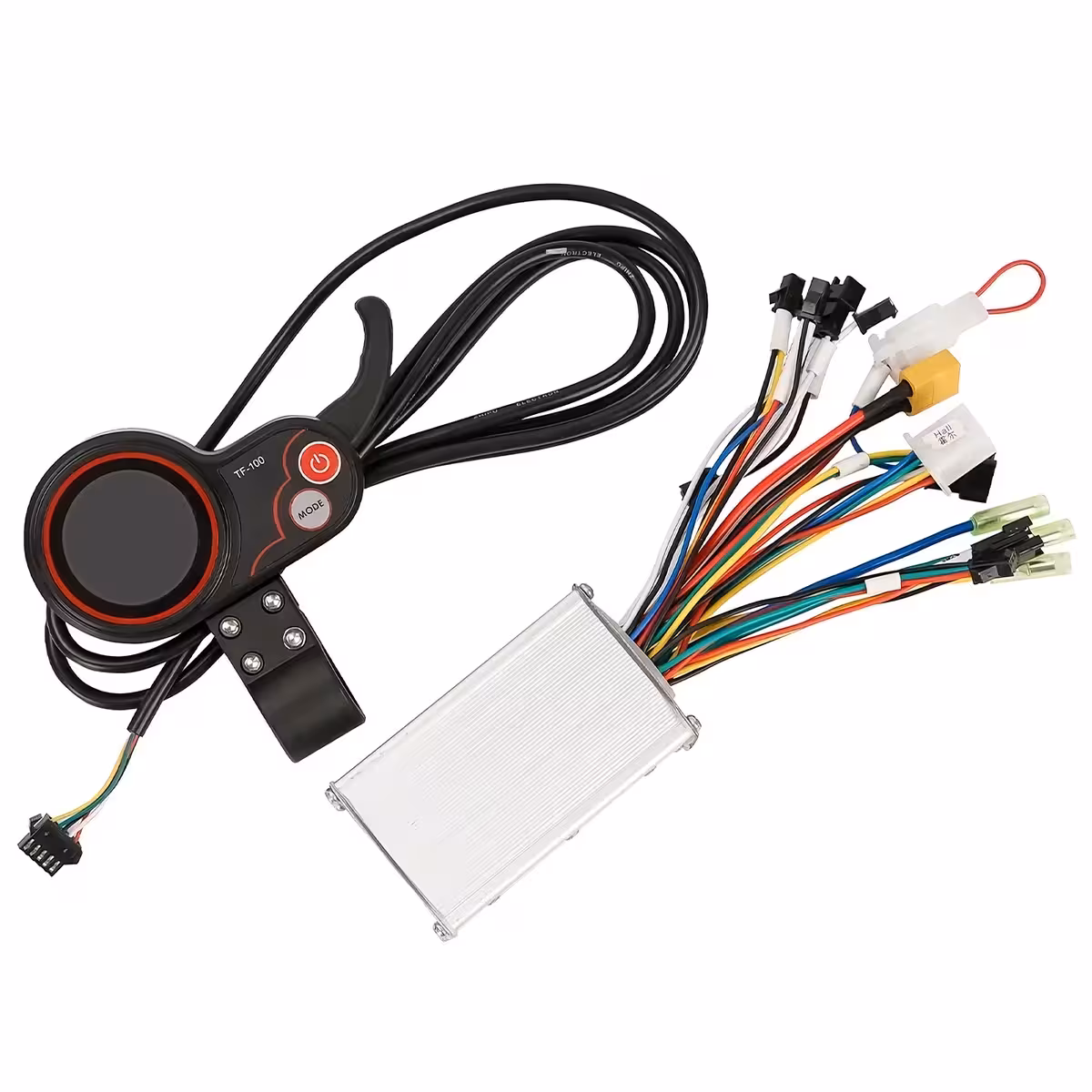

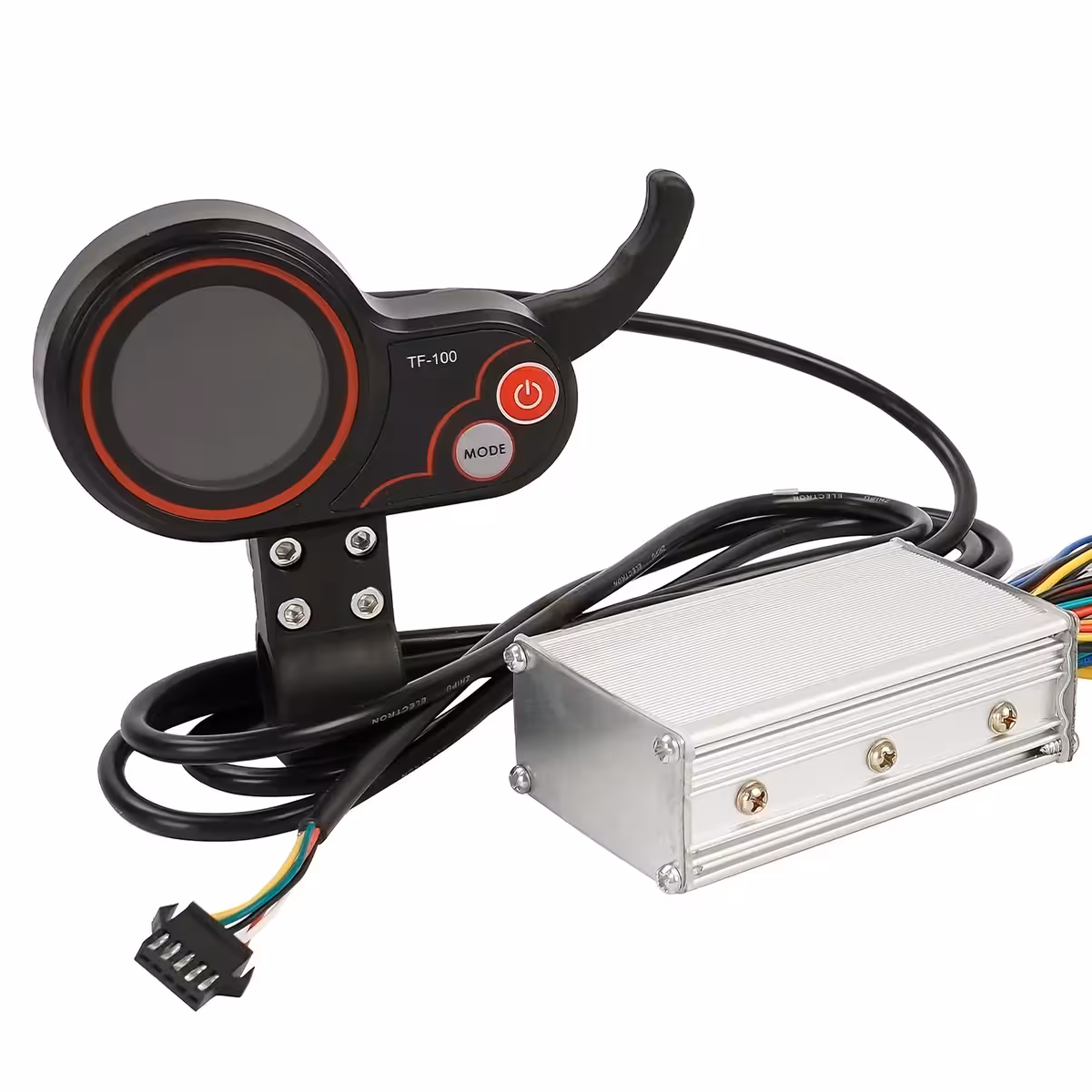

A csomag tartalma
- 1x 20A Brushless vezérlő (24V / 36V / 48V)
- 1x TF-100 LCD kijelző
Gyakori kérdések (GYIK)
Működni fog a 500W / 36V-os motorommal?
Igen. A vezérlő 350W és 1000W közötti kefe nélküli motorokat támogat 24V, 36V és 48V feszültségen. Beszerelés előtt azért érdemes ellenőrizni a fizikai csatlakozók kompatibilitását a te modelleddel.
Mi történik, ha rosszul kötöm be a fázisvezetékeket?
Az öntanuló (self-learning) funkció automatikusan felismeri a forgásirányt. Ha a motor visszafelé indulna el, csak kövesd a fent leírt öntanuló eljárást — az alkatrészek károsodásának veszélye nélkül.
A TF-100 kijelzőt tartalmazza a csomag, vagy külön kell megrendelni?
A csomag része. A vezérlőt és a TF-100 LCD kijelzőt egyben kapod meg, beszerelésre készen.
Felszerelhetem elektromos kerékpárra is, nem csak rollerre?
Igen. Bármilyen kompatibilis teljesítménytartományú, BLDC kefe nélküli motorral szerelt elektromos kerékpáron működik. A natív PAS támogatásnak köszönhetően pedálszenzoros e-bike-okhoz is tökéletes választás.
Hogyan állíthatom be az akkumulátorom feszültségét a TF-100-on?
Lépj be a P-menübe (tartsd lenyomva a Power + Mode gombokat 2–3 másodpercig), és módosítsd a P03 paramétert az akkumulátorod értékére: 36V, 48V vagy 52V.
