20A-es brushless vezérlő TF-100 kijelzővel – teljes körű upgrade elektromos rollerhez vagy kerékpárhoz
Akadozik a roller, a régi kijelző már nem reagál, vagy egyszerűen csak nagyobb teljesítményre vágysz? Egy minőségi brushless vezérlő jelenti a különbséget a frusztráló és a vajpuha utazás között. Ez a 20A-es készlet lefedi a 24V-os és 36V-os feszültségeket, valamint a 350W és 1000W közötti motorokat — gyakorlatilag a piacon megtalálható összes elterjedt konfigurációt.
Megjegyzés: A csomag a vezérlőt és a TF-100 LCD kijelzőt tartalmazza. Vásárlás előtt ellenőrizd a csatlakozók kompatibilitását a roller modelljével.
Miért ezt a modellt válaszd? (Főbb előnyök):
- 24V / 36V kompatibilitás — a legelterjedteebb akkumulátorokkal működik, bármilyen kiegészítő módosítás nélkül
- 350W–1000W teljesítmény — szinte bármilyen városi elektromos rollerben vagy kerékpárban közvetlenül cserélheti az eredeti vezérlőt
- Automatikus önbetanulás (Self-learning) — magától felismeri és beállítja a motor forgásirányát; nem áll fenn a veszélye, hogy egy rossz bekötés miatt leégjenek az alkatrészek
- TF-100 LCD kijelző tartozék — P-beállítások (P-Settings) menüsor 16+ konfigurálható paraméterrel, az áramkorláttatástól a tempomatig, mindez egyetlen tiszta képernyőn
- E-ABS Brake + Low Level Brake — fokozatos elektronikus fékezés, ami csökkenti a fékbetétek kopását és javítja az irányíthatóságot a sűrű városi forgatagban
- Natív PAS támogatás — kompatibilis a pedálrásegítő rendszerekkel, ami kifejezetten ideális a pedálfordulat-érzékelős e-bike-okhoz
- Beépített gyújtáskapcsoló — elektromos ajtózár (electric door lock) funkció a véletlen elindulások elleni extra biztonságért
Részletek és teljesítmény
A brushless BLDC architektúra a Hall-szenzoros támogatással (6 vezetékes) együtt biztosítja a motor sima vezérlését bármilyen fordulatszámon – nincs több rángatás induláskor, sem pedig túlmelegedés egyenletes tempónál. A P14-esen keresztül állítható áramkorlát (1–20A) segít abban, hogy a gyorsulás agresszivitását a saját testsúlyodhoz vagy a terepviszonyokhoz igazíthasd. A minimális feszültség elleni védelem (P15) megakadályozza az akkumulátor túlzott lemerülését, ami a gyakorlatban sokkal hosszabb élettartamot jelent az akkuboksz számára.
| Paraméter | Érték / Részlet |
|---|---|
| Kompatibilis feszültség | 24V / 36V |
| Támogatott motorteljesítmény | 350W / 500W / 800W / 1000W |
| Névleges áramerősség | 20A |
| Motor típusa | Brushless (BLDC) |
| Hall szenzorok | Igen – 6 vezetékes |
| Tartozék kijelző | LCD TF-100 |
| Elektronikus fék | E-ABS Brake + Low Level Brake |
| Pedálrásegítő rendszer (PAS) | Igen |
| Motor forgásirány önbetanulás | Igen – automatikus |
| Tempomat (Cruise Control) | Igen (P17) |
| Lámpa + Duda | Vezérlőről vezérelhető |
| Elektromos zár | Electric door lock – Igen |
| Kommunikációs protokoll | Konfigurálható (P20) |
| Járműkompatibilitás | Elektromos roller / Elektromos kerékpár |
Programozási és használati útmutató
A TF-100 kijelző közvetlenül a kormányról teszi lehetővé a haladó szintű beállításokat. A P-Settings menü eléréséhez tartsd lenyomva egyszerre a Power + Mode gombokat 2–3 másodpercig.
| Paraméter | Leírás |
|---|---|
| P01 | Képernyő fényereje (1–3) |
| P02 | Mértékegység: KM / MPH |
| P03 | Rendszerfeszültség (24V/36V) |
| P04 | Automatikus alvó mód (0–60 perc) |
| P06 | Kerékátmérő |
| P07 | Motor mágnesek száma |
| P09 | Indítási mód: azonnali / lökéses (kick) |
| P10 | Hajtási mód |
| P11 | Elektronikus fék érzékenysége |
| P12 | Gázkar érzékenységi szint (0–5) |
| P14 | Áramkorlát (1–20A) |
| P15 | Akkumulátor minimális feszültség védelem |
| P17 | Tempomat |
| P18 | Sebesség kalibrálás |
| P19 | Sebességfokozat mód |
| P20 | Kommunikációs protokoll |
A vezérlő fizikai bekötéséhez kövesd az alábbi lépéseket:
- Csatlakoztasd a fázisvezetőket a színkódokat betartva (azonos színek a vezérlő és a motor között)
- Csatlakoztasd az akkumulátort: piros = (+), fekete = (–)
- Csatlakoztasd a gázkart (throttle) és az elektromos zárat
- Csatlakoztasd a Hall-vezetékeket, ha a motor rendelkezik Hall-szenzorokkal
- Kösd össze az önbetanuló (self-learning) vezetékeket a helyes forgásirány automatikus felismeréséhez:
- Ha a kerék a megfelelő irányba forog → húzd szét az önbetanuló vezetékeket
- Ha a kerék fordítva megy → hagyd a vezetékeket összekötve a forgásirány automatikus megfordulásáig
- Szükség szerint csatlakoztasd az opcionális funkciókat (lámpa, duda, fék, PAS)

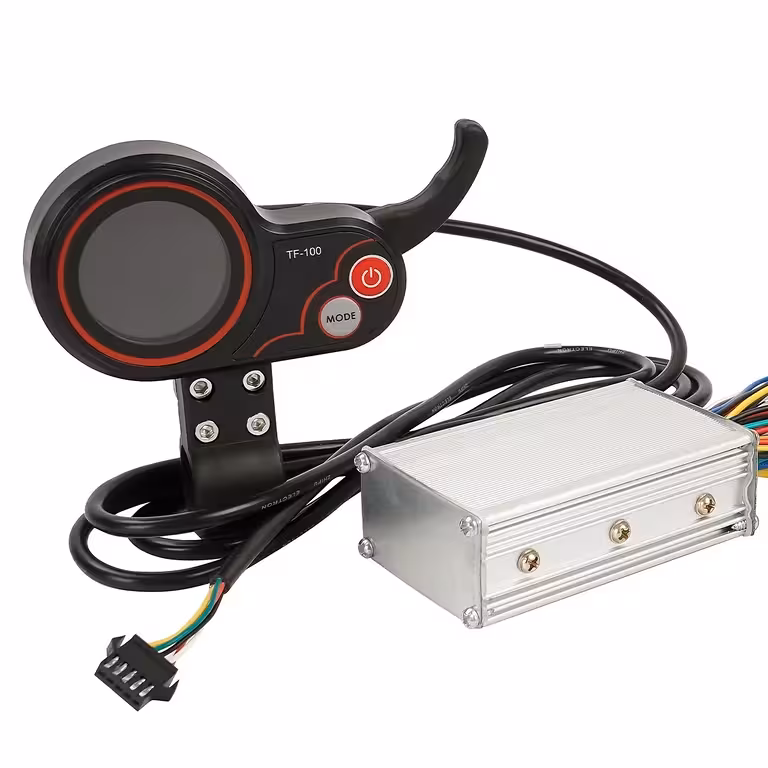

A csomag tartalma

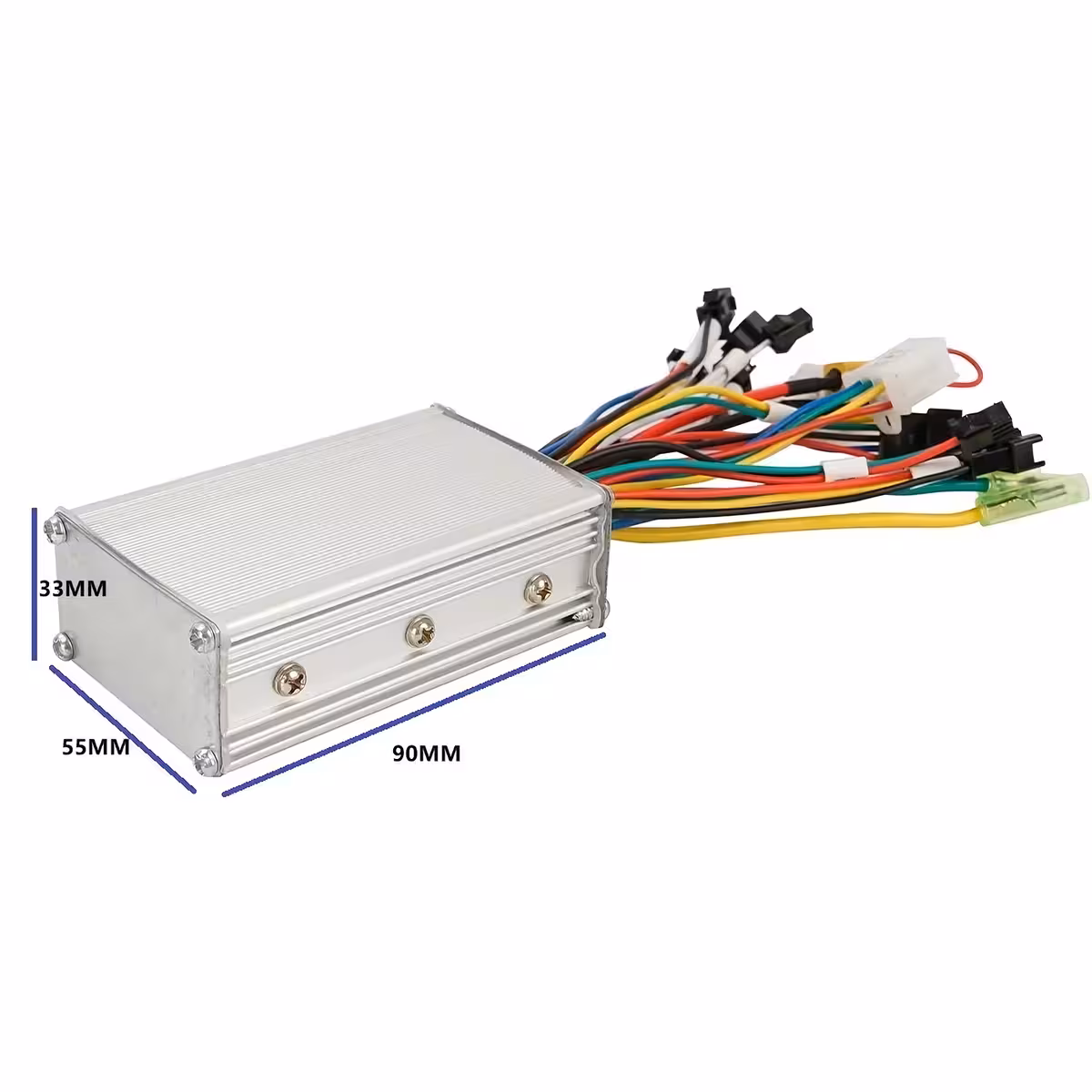

- 1x 20A brushless vezérlő (24V / 36V)
- 1x TF-100 LCD kijelző
Gyakran Ismételt Kérdések
Működik az 500W / 36V-os motorommal?
Igen. A vezérlő 350W és 1000W közötti teljesítményű, 24V-os és 36V-os brushless motorokat támogat. Beszerelés előtt ellenőrizd a fizikai csatlakozók kompatibilitását a saját modelleddel.
Mi történik, ha rosszul kötöm be a fázisvezetékeket?
Az önbetanuló (self-learning) funkció automatikusan felismeri a forgásirányt. Ha a motor ellenkező irányba indul, kövesd a fent leírt önbetanuló eljárást – anélkül, hogy fennállna az alkatrészek károsodásának veszélye.
A TF-100 kijelző tartozék, vagy külön kell megrendelni?
A csomag része. A vezérlőt és a TF-100 LCD kijelzőt együtt kapod meg, beszerzésre készen.
Felszerelhetem elektromos kerékpárra is, nem csak rollerre?
Igen. Bármilyen olyan elektromos kerékpáron működik, amely a kompatibilis teljesítménytartományba eső BLDC brushless motorral van felszerelve. A natív PAS támogatás miatt a pedálfordulat-érzékelős kerékpárokhoz is tökéletes választás.
Hogyan állíthatom be az akkumulátorom feszültségét a TF-100-on?
Lépj be a P-Settings menübe (tartsd nyomva a Power + Mode gombokat 2–3 másodpercig), és módosítsd a P03 paramétert az akkumulátorodnak megfelelő értékre: 24V vagy 36V.
