Digitális beépíthető AC feszültségmérő — pontos mérés, problémamentes telepítés
Szeretnéd figyelemmel kísérni a feszültséget az elosztószekrényben, de nem akarsz külön tápkábelt behúzni? Pontosan erre a célra tervezték ezt a digitális, panelbe építhető AC voltmérőt. Közvetlenül a mért hálózatról kapja a tápellátást, az értékeket tisztán és jól olvashatóan jeleníti meg a kék LED kijelzőn, és egyaránt tökéletesen működik egyfázisú vagy háromfázisú rendszerekben.
Megjegyzés: Ez a modell kizárólag váltakozó feszültséget (AC) mér. Háromfázisú rendszerekben két fázis közé kell csatlakoztatni (vonalfeszültség). Egyfázisú rendszerekben a fázis és a nulla közé.
Miért válaszd ezt a modellt? (Főbb előnyök):
- Nincs szükség külső tápegységre — közvetlenül a mért feszültségről táplálkozik, így megspórolhatod a felesleges kábelezést az elosztóban.
- ±1% pontosság — 230V esetén a hibahatár mindössze 2–4V, ami bőségesen elegendő a professzionális alkalmazások folyamatos monitorozásához.
- Egy- és háromfázisú kompatibilitás — ugyanaz az eszköz méri a 230V-os fázis-nulla, illetve a 380–400V-os fázis-fázis feszültséget, mindenféle átalakítás nélkül.

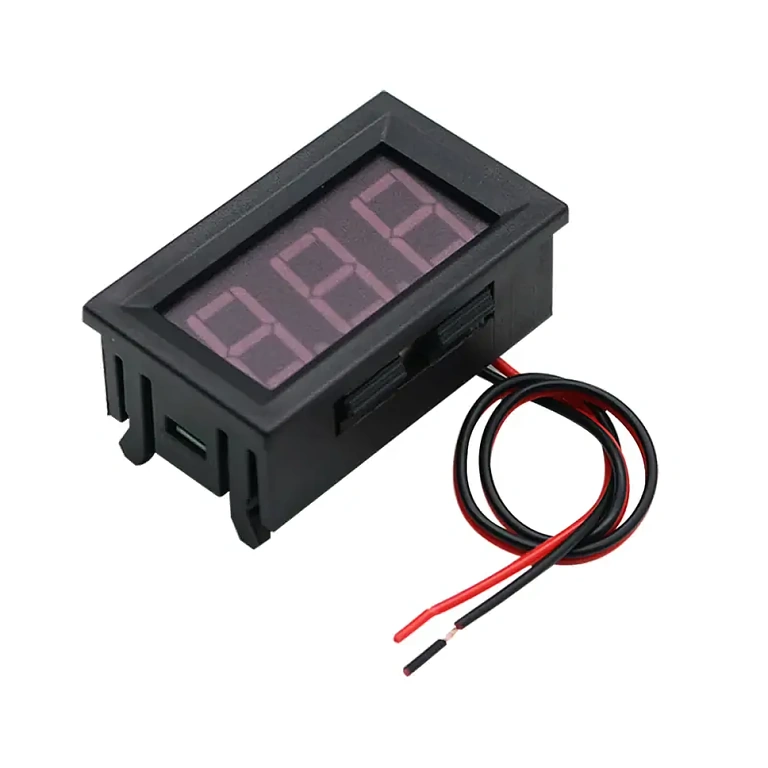

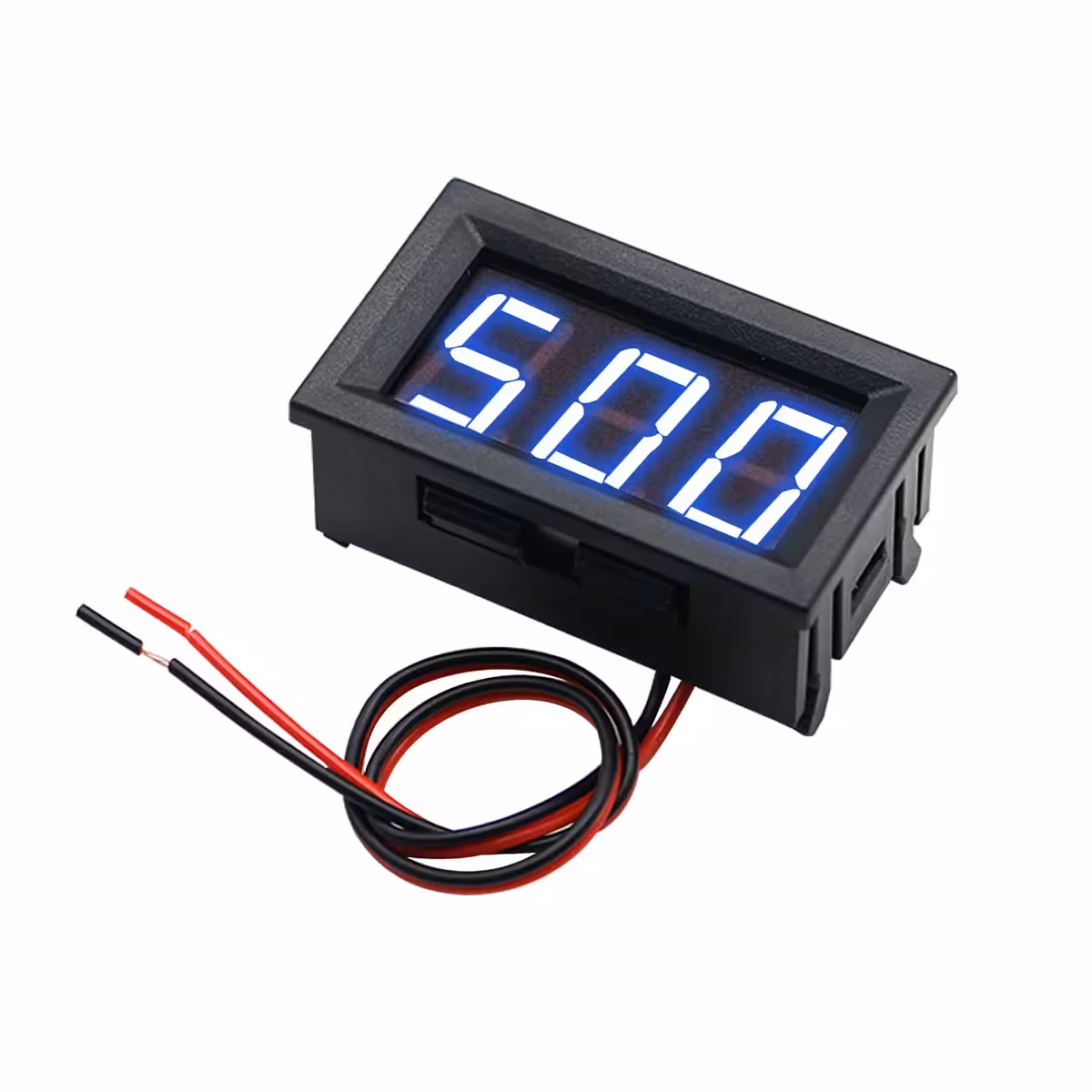

- 0,56 colos kék LED kijelző — nagy méretű számjegyek, amelyek távolról vagy gyengén megvilágított szekrényekben is kiválóan olvashatók.
- Finomhangolás trimmer potenciométerrel — ha a kijelzett érték eltér, egy precíziós csavarhúzóval 30 másodperc alatt korrigálhatod.
- Fordított bekötés elleni védelem — egy esetleges bekötési hiba nem teszi tönkre a műszert.
Részletek és teljesítmény
A több mint 1 MΩ bemeneti impedancia garantálja, hogy a feszültségmérő gyakorlatilag nem fogyaszt áramot a mért áramkörből — így nem zavarja a hálózat működését. A beépített 20 cm-es kábelek elegendőek a szabványos elosztószekrényekbe történő beszereléshez, a 4,8 x 2,9 x 2,2 cm-es burkolat pedig könnyedén illeszkedik a panelkivágásokba. Problémamentesen működik -20°C és +65°C között, így kültéri dobozokban vagy nagy hőmérséklet-ingadozású ipari környezetben is megállja a helyét.
| Paraméter | Érték / Részlet |
|---|---|
| Mérés típusa | Váltakozó feszültség (AC) |
| Rendszer kompatibilitás | Egyfázisú és háromfázisú |
| Tápellátás | A mért feszültségről (külső táp nélkül) |
| Pontosság | ±1% |
| Bemeneti impedancia | > 1 MΩ |
| Kijelző | Kék LED, 0,56 colos (14,22 mm) számjegyek |
| Kábelhossz | 20 cm (piros + / fekete -) |
| Kalibrálás | Beépített trimmer potenciométer |
| Védelem | Fordított bekötés ellen |

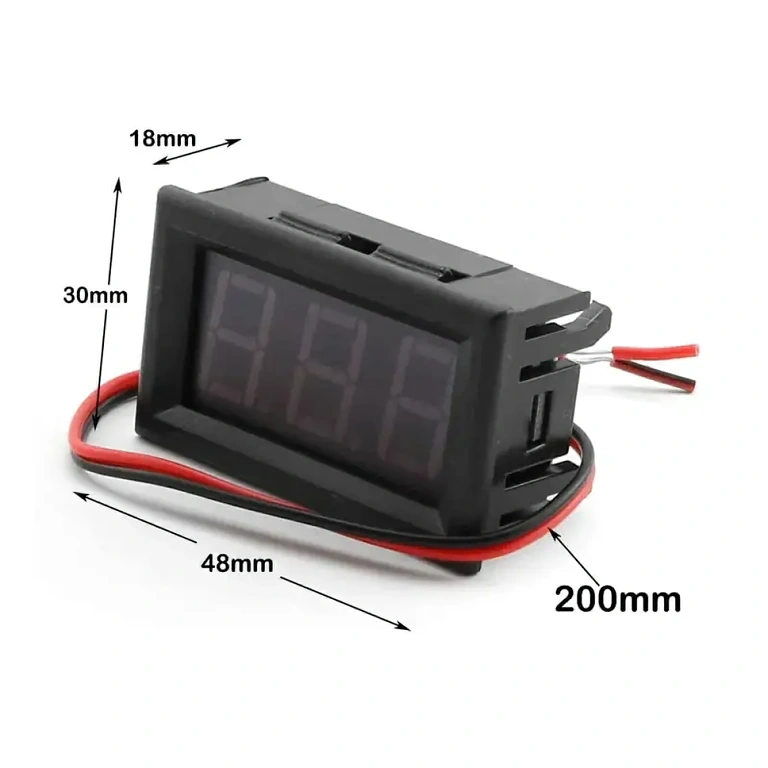

| Termék mérete | 4,8 x 2,9 x 2,2 cm |
| Beépítési furat (kivágás) | 4,6 x 2,7 cm |
| Nettó tömeg | 18 g |
| Működési hőmérséklet | -20°C … +65°C |
Beépítési és használati útmutató
- Bármilyen beavatkozás előtt feszültségmentesítsd az áramkört!
- Készítsd el a beépítési kivágást a panelen: 4,6 x 2,7 cm.

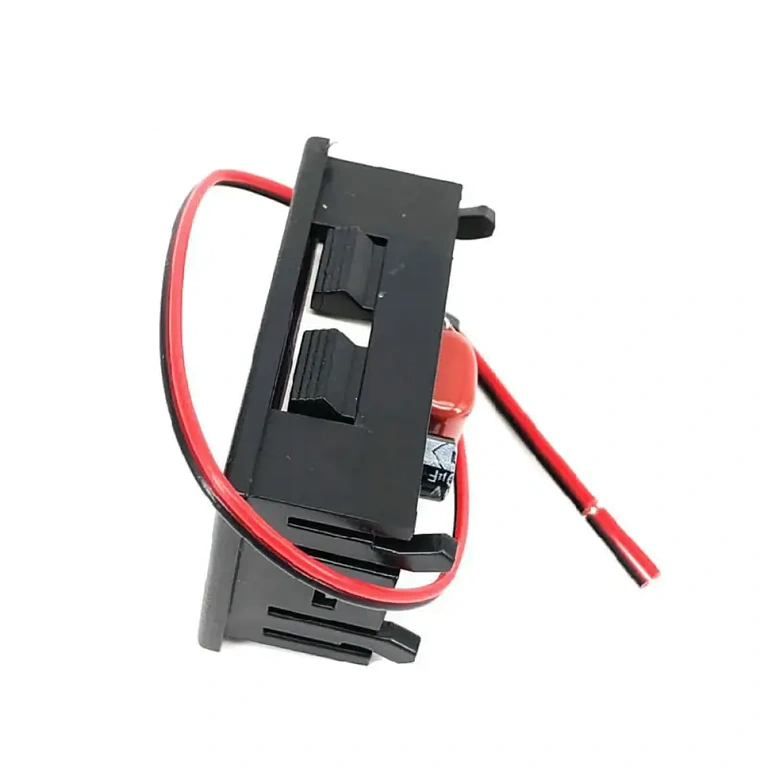

- Helyezd be a feszültségmérőt, és rögzítsd az oldalsó rögzítőfülekkel.

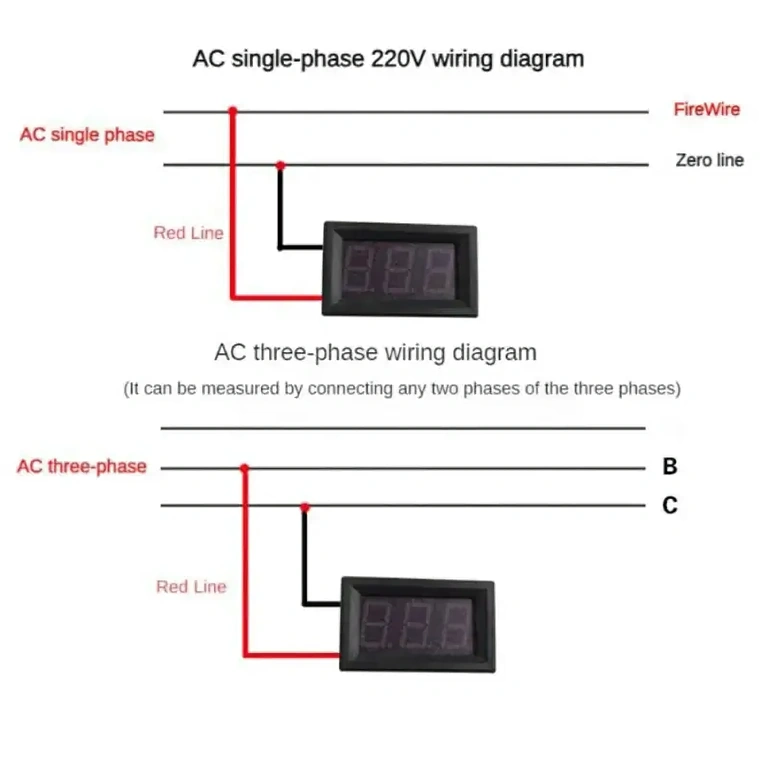

- Csatlakoztasd a piros (+) és a fekete (-) vezetéket a mérési pontokhoz: fázis–nulla (egyfázisú) vagy fázis–fázis (háromfázisú).
- Kapcsold vissza az áramellátást, és olvasd le az értéket közvetlenül a LED kijelzőn.

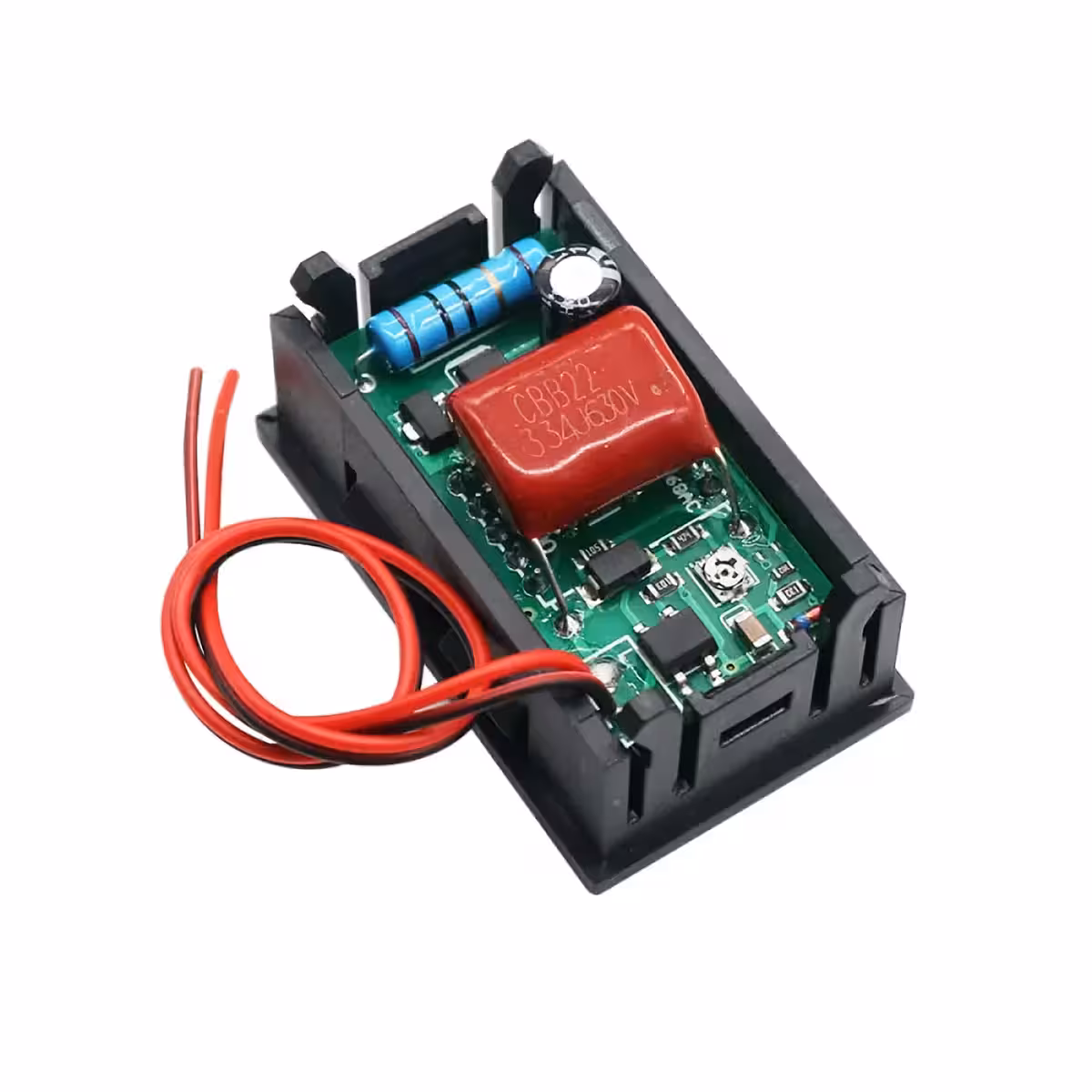

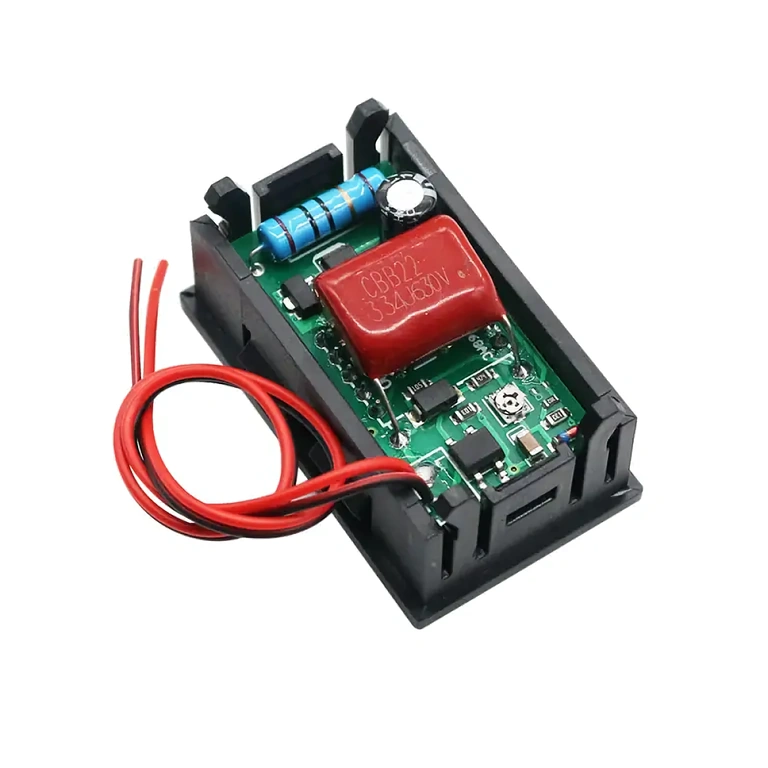

- Ha a kijelzett érték eltér egy referenciaműszer által mért értéktől, egy finom csavarhúzóval állíts a hátoldalon található trimmer potenciométeren, amíg az értékek meg nem egyeznek.
- A végső használat előtt gondoskodj az összes csatlakozás megfelelő szigeteléséről.
A csomag tartalma
- 1 db Digitális beépíthető AC feszültségmérő kék LED kijelzővel
- Beépített csatlakozókábelek (20 cm, piros és fekete)
Gyakori kérdések
Mérhet egyenfeszültséget (DC) is?
Nem. Ezt a modellt kizárólag váltakozó feszültség (AC) mérésére tervezték. Egyenfeszültséghez dedikált DC modellre van szükség.
Szükség van külön tápegységre?
Nem. Közvetlenül a mért feszültségről táplálkozik — ez egy vezetékkel kevesebbet jelent a többi panel voltmérőhöz képest.
Hogyan csatlakoztassam háromfázisú rendszerben?
Csatlakoztasd a piros és a fekete vezetéket bármelyik két fázis közé. Így a vonalfeszültséget fogod mérni — ami általában 380–400V AC.
Mi történik, ha véletlenül felcserélem a vezetékeket?
A beépített védelem megóvja a károsodástól fordított bekötés esetén. A helyes működés érdekében azonban mindig tartsd be a polaritásjelzéseket.
Hogyan kalibráljam, ha pontatlan értéket mutat?
Használj egy precíziós csavarhúzót, és állíts a hátoldalon lévő trimmer potenciométeren addig, amíg a kijelzett érték meg nem egyezik egy hitelesített feszültségmérő (etalon) értékével.
Befér a szabványos villamossági elosztószekrényekbe?
Igen. A szükséges kivágás mérete 4,6 x 2,7 cm — ez a méret a legtöbb elosztószekrénnyel és vezérlőpanellel kompatibilis.
