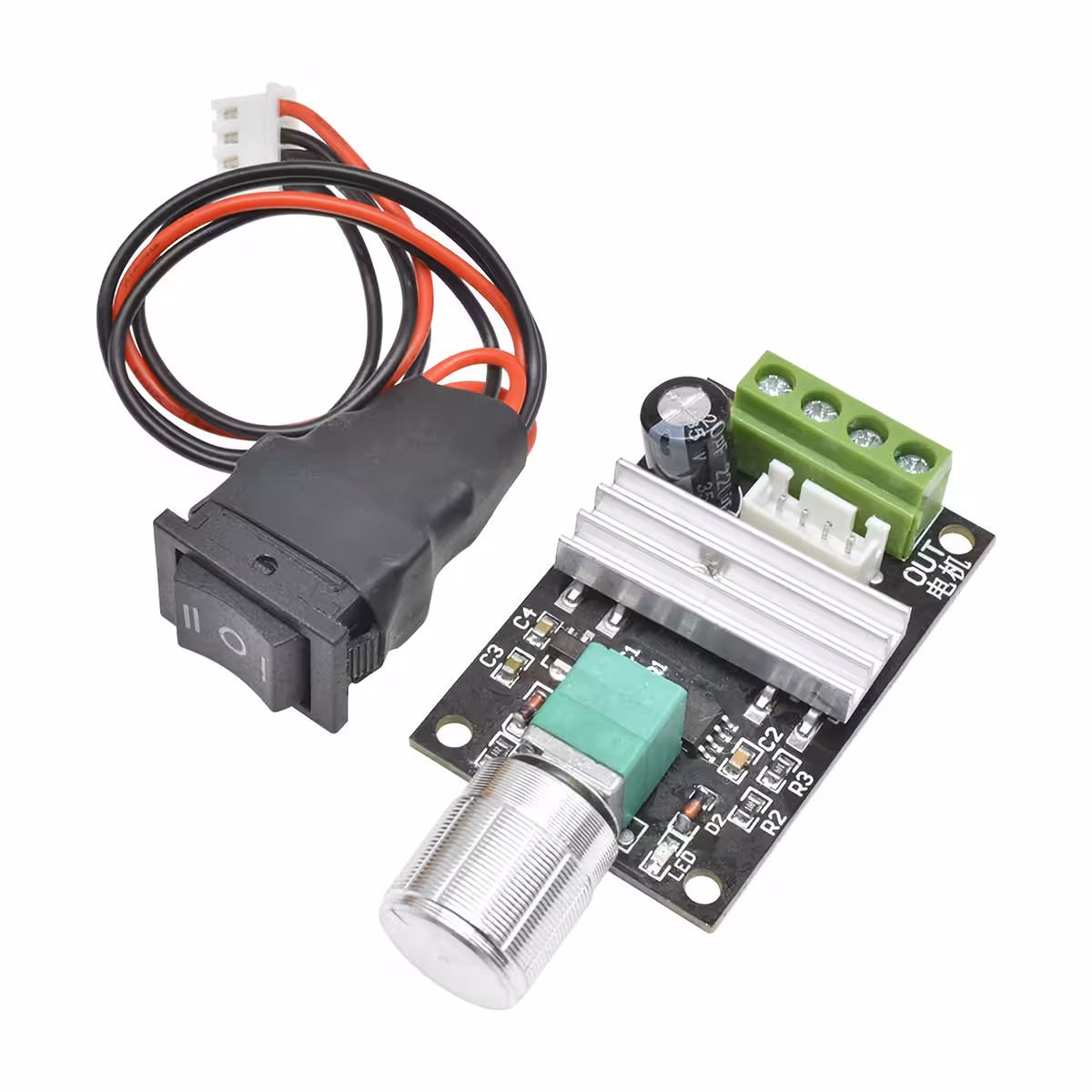

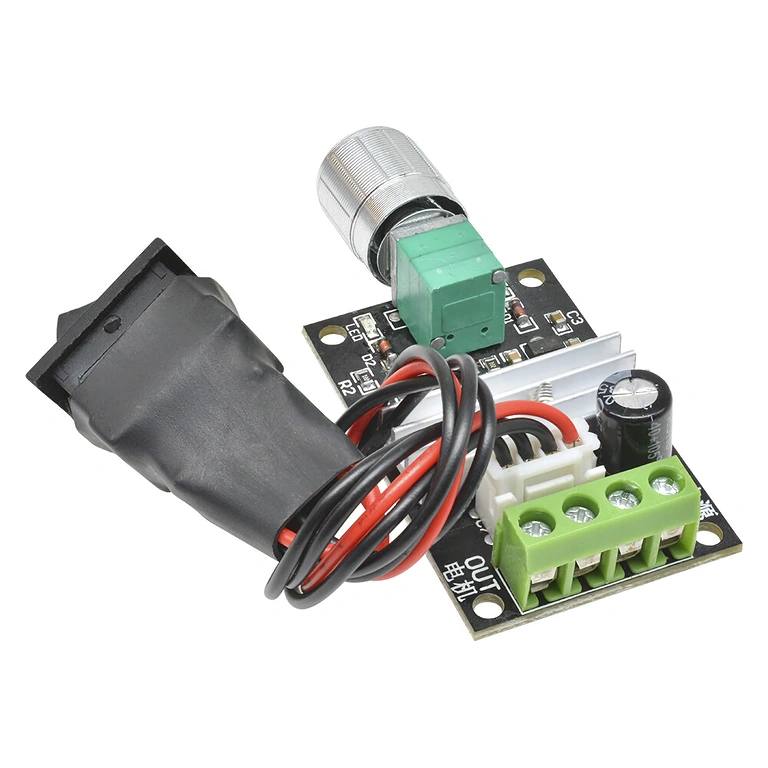

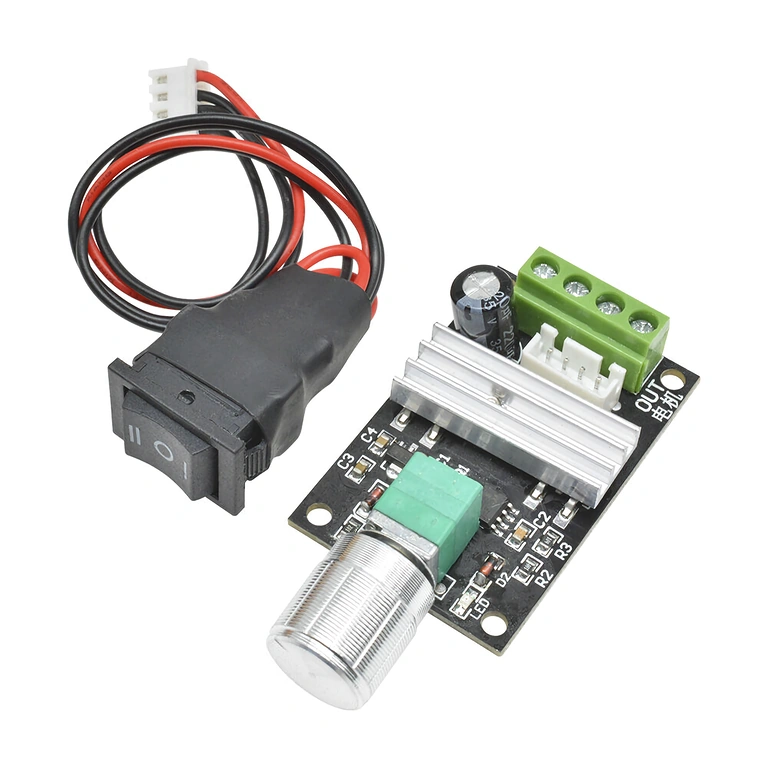

PWM DC motor fordulatszámszabályozó 6-24V 3A – a sebesség és a forgásirány teljes körű vezérlése, extra alkatrészek nélkül
Van egy egyenáramú (DC) motorod, és szeretnéd precízen szabályozni a fordulatszámát — a teljes leállástól a maximális sebességig —, anélkül hogy ellenállásokkal, relékkel vagy extra modulokkal kellene bajlódnod? Ez a PWM motorvezérlő modul pontosan ezt nyújtja: 0–100% közötti fokozatmentes sebességszabályozást és egygombos irányváltást. Mindezt egyetlen kompakt, azonnal csatlakoztatható eszközben.
Megjegyzés: A maximális bemeneti feszültség 28V DC. A biztonságos működés érdekében a motor áramfelvétele ne haladja meg a 3A-t.
Miért válaszd ezt a modellt? (Főbb előnyök):
- Fokozatmentes, finom szabályozás — a forgópotenciométer zökkenőmentes vezérlést biztosít 0% és 100% között, sebességugrások és alacsony fordulatszámon jelentkező vibráció nélkül.
- Irányváltás egyetlen gombnyomással — azonnal megfordíthatod a motor forgásirányát, kábelezés és külső alkatrészek beépítése nélkül.
- Széles körű kompatibilitás — bármilyen 6V és 28V közötti egyenáramú (DC) tápforrással működik: akkumulátorokkal, hálózati adapterekkel, labortápegységekkel.
- Valós energiahatékonyság — a PWM technológia a hagyományos ellenállásos módszerekkel szemben minimálisra csökkenti a hőveszteséget, így a motor is kevésbé melegszik.
- Gyors integráció bármilyen projektbe — kompakt méret, egyértelmű sorkapcsok; önállóan, de akár Arduino vagy Raspberry Pi rendszerek kiegészítőjeként is használható.
Részletek és teljesítmény
Egy egyszerű reosztáttal (változtatható ellenállással) ellentétben a PWM (impulzusszélesség-moduláció) nem pazarolja el az energiát hő formájában. Ehelyett az áramimpulzusok hosszát szabályozza, így a motor pontosan annyi energiát kap, amennyire szüksége van. A működési frekvencia úgy lett optimalizálva, hogy alacsony fordulatszámon is kiküszöbölje a zavaró elektromágneses zajokat, ami kifejezetten előnyös a csendes működést igénylő projekteknél. Az irányváltó gomb egy dedikált polaritásváltó áramkört vezérel. Bár a forgásirány menet közben is megfordítható, a motor és a vezérlő élettartamának jelentős meghosszabbítása érdekében javasolt az irányváltás előtt a sebességet minimálisra csökkenteni.
| Paraméter | Érték / Részletek |
|---|---|
| Bemeneti feszültség | DC 6V – 28V (ajánlott: 6V, 12V, 24V) |
| Maximális áramerősség | 3A |
| Sebességszabályozás típusa | PWM (Impulzusszélesség-moduláció) |
| Szabályozási tartomány | 0% – 100% |

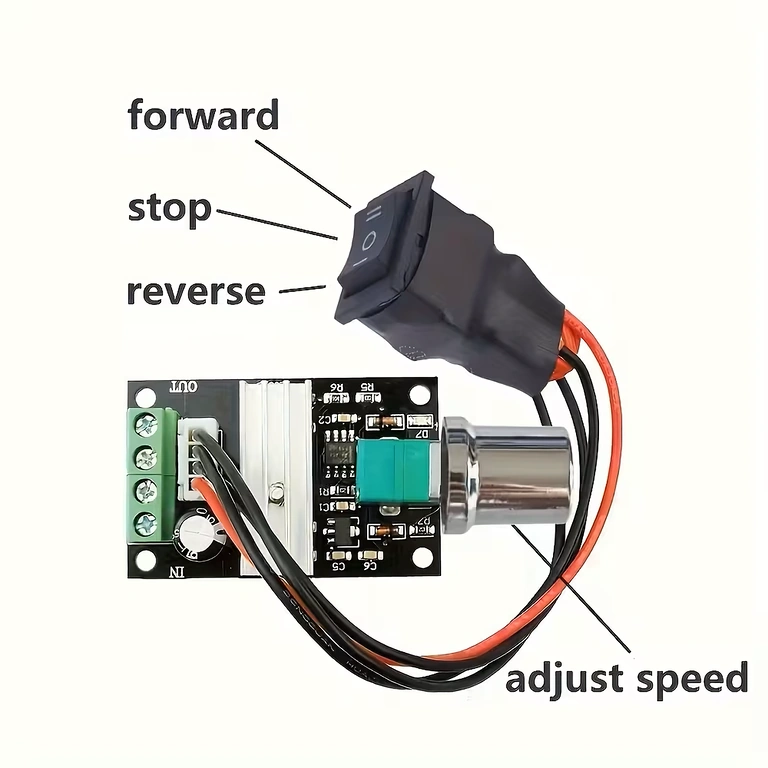

| Irányváltó funkció | Dedikált előre/hátra gomb |

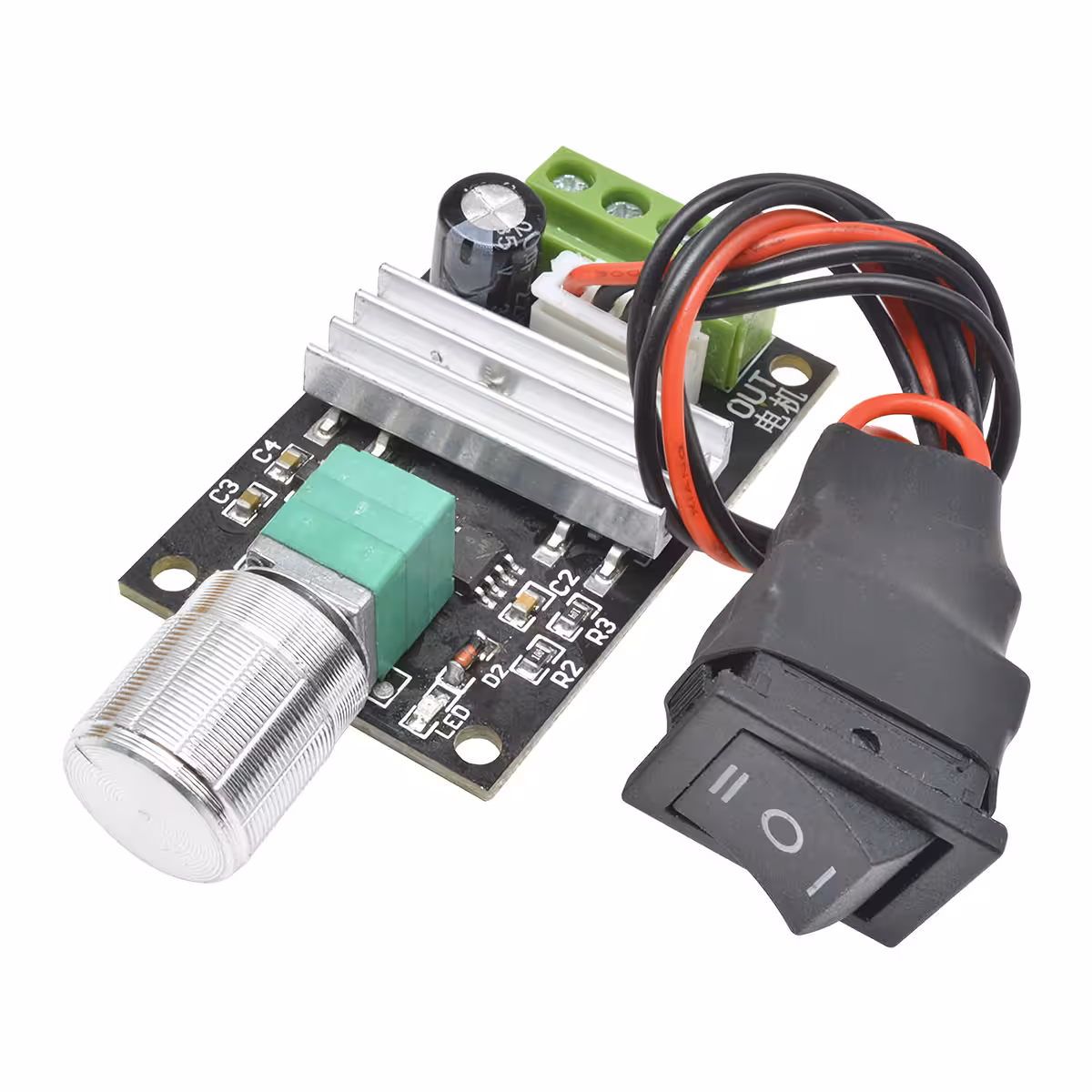

| Szabályozó elem | Forgópotenciométer |
| Kompatibilis motorok | 6V, 12V, 24V DC motorok |
| Tipikus felhasználás | DIY projektek, automatizálás, robotika, ventilátorok, szállítószalagok |
Használati útmutató

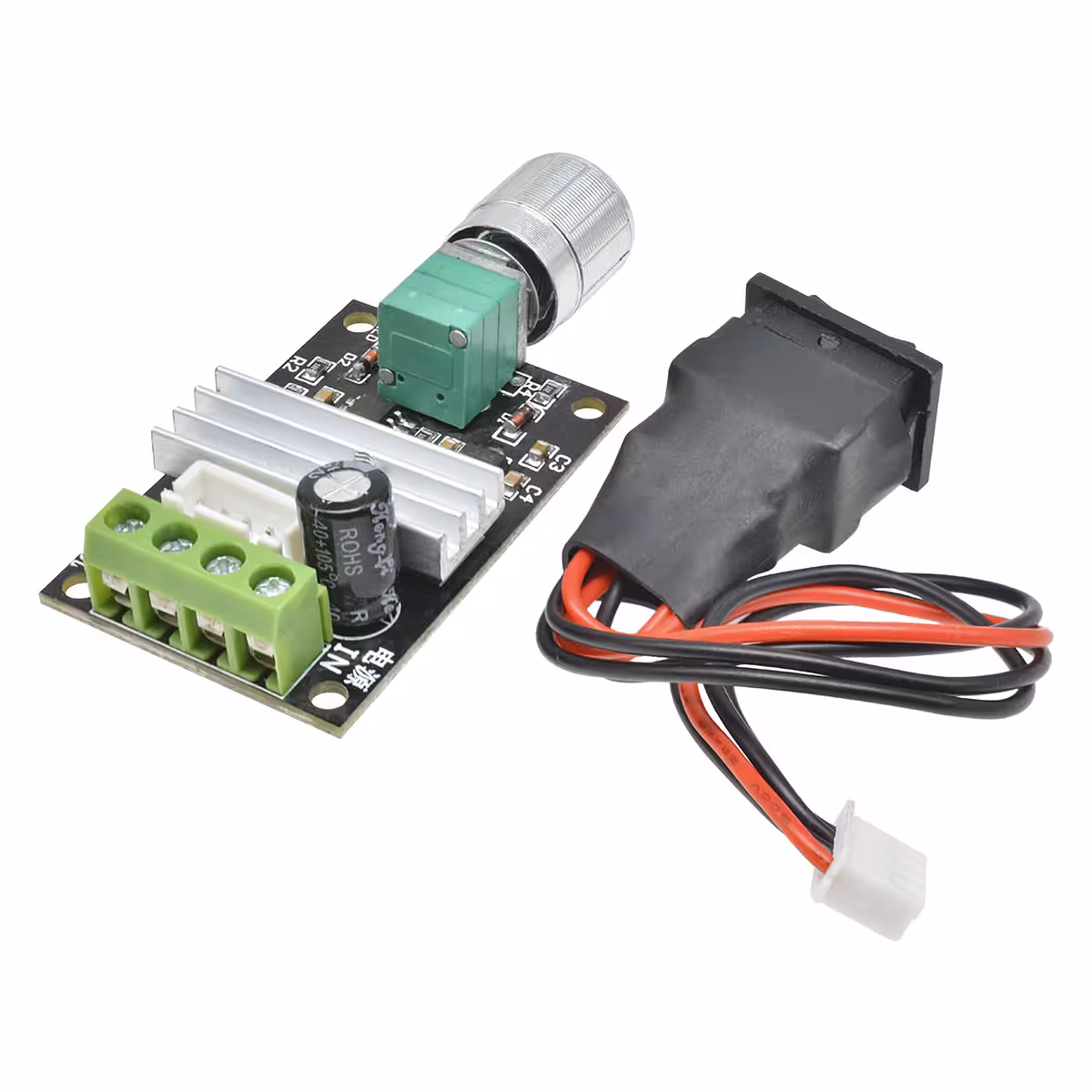

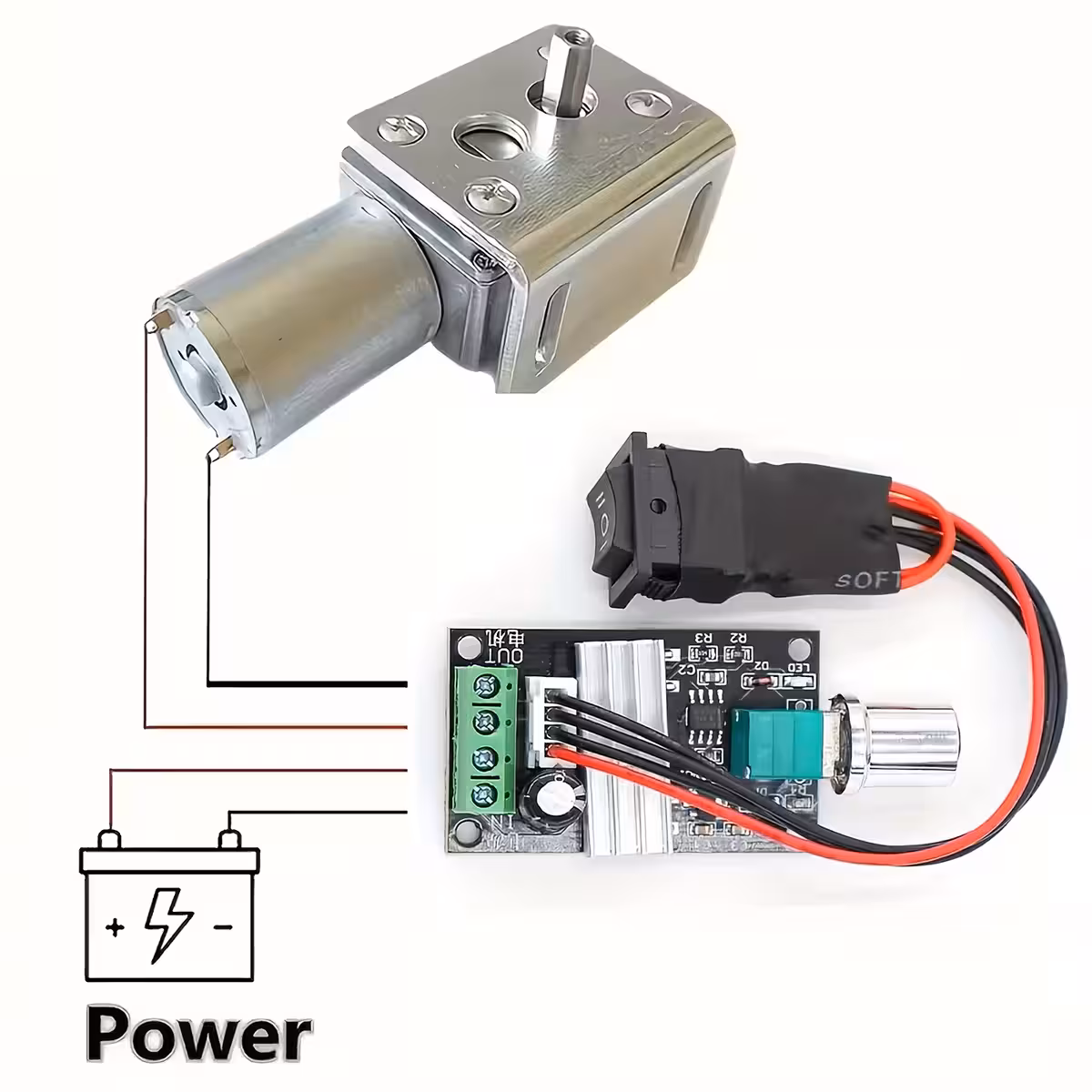

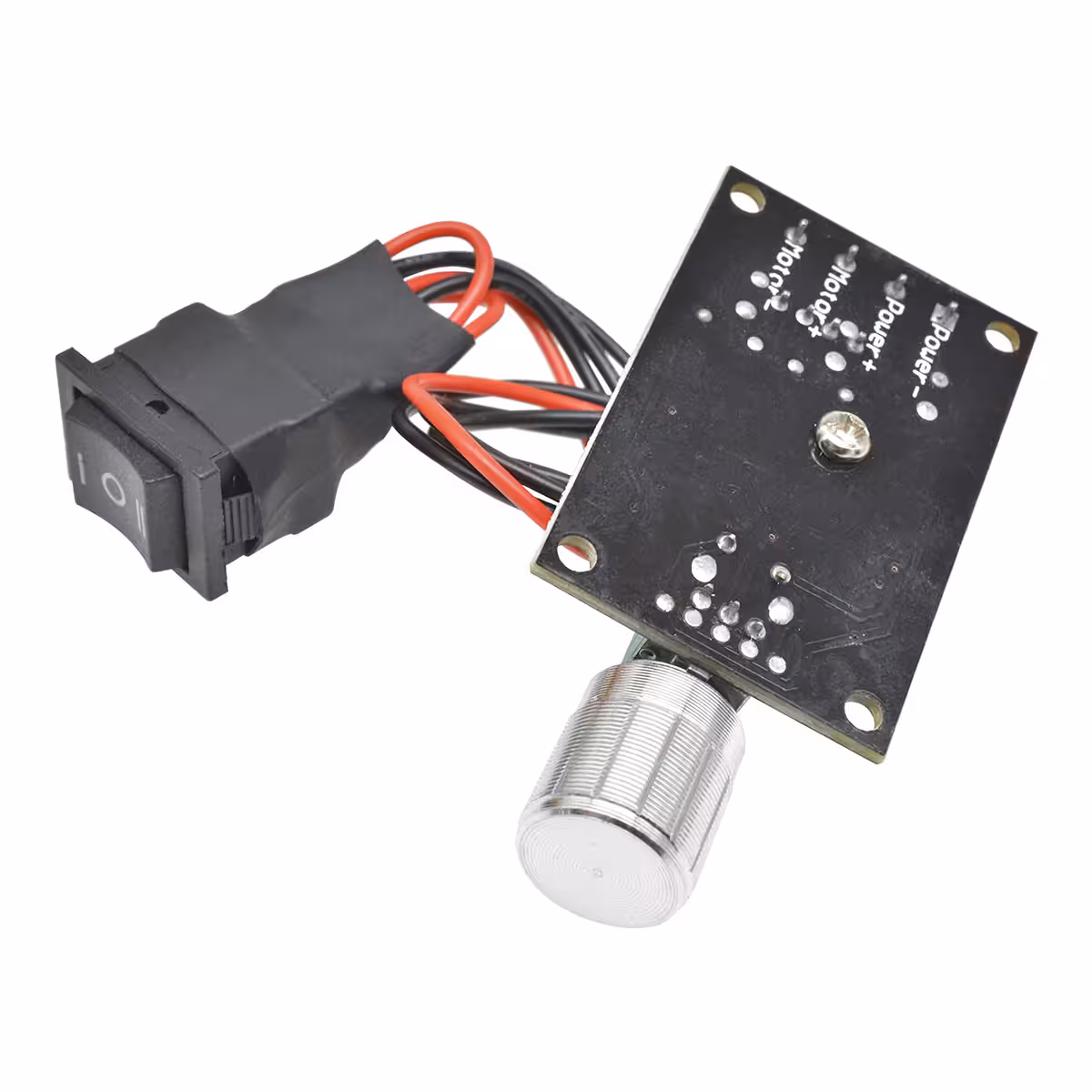

- Csatlakoztasd a DC tápegységet (6V–28V) a vezérlő bemeneti sorkapcsaihoz (+ és –).

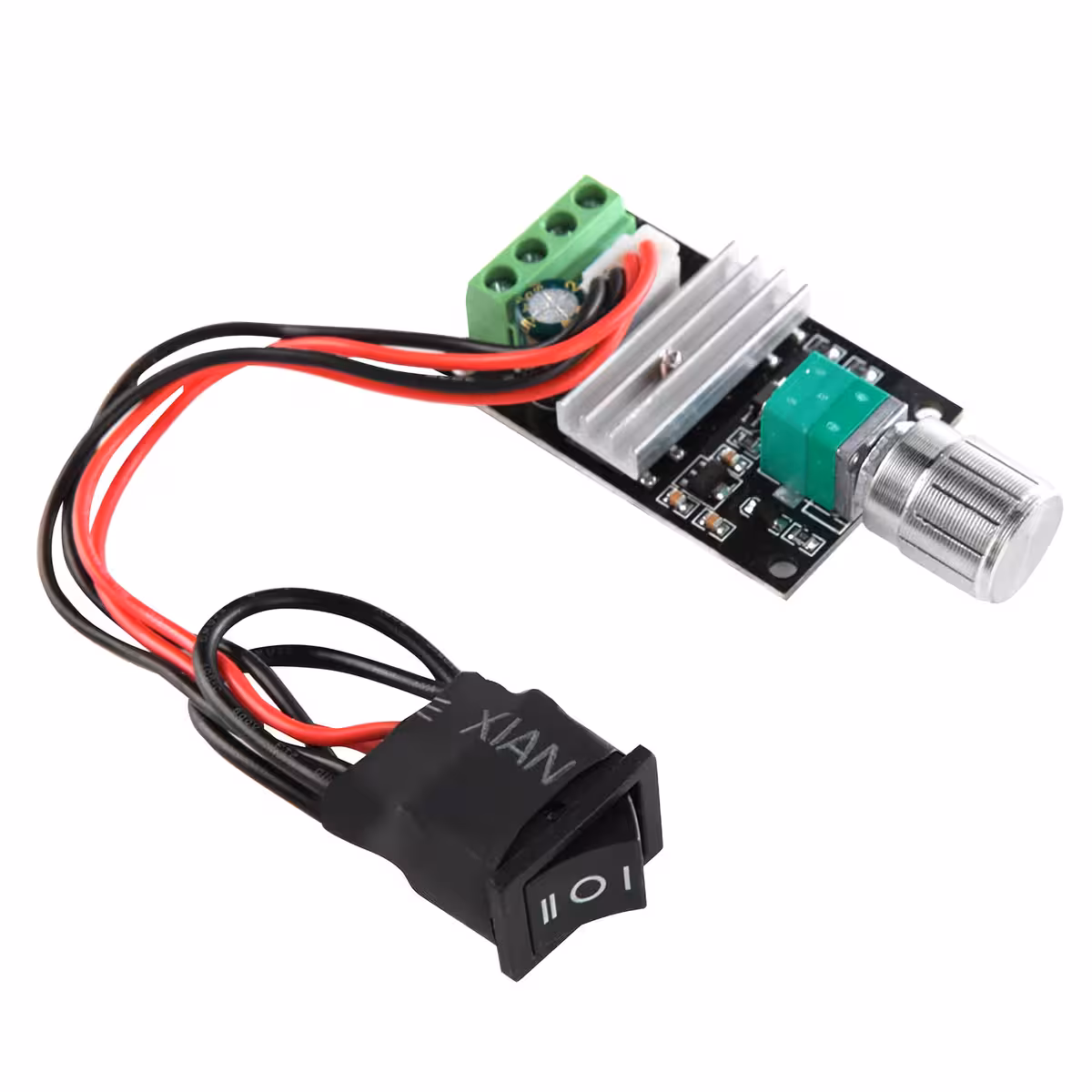

- Csatlakoztasd az egyenáramú motort a kimeneti sorkapcsokhoz.
- Kapcsold be a tápellátást — a motor a potenciométeren beállított sebességgel indul el.
- A sebesség növeléséhez tekerd a potenciométert az óramutató járásával megegyező irányba, a csökkentéshez pedig ellentétesen.

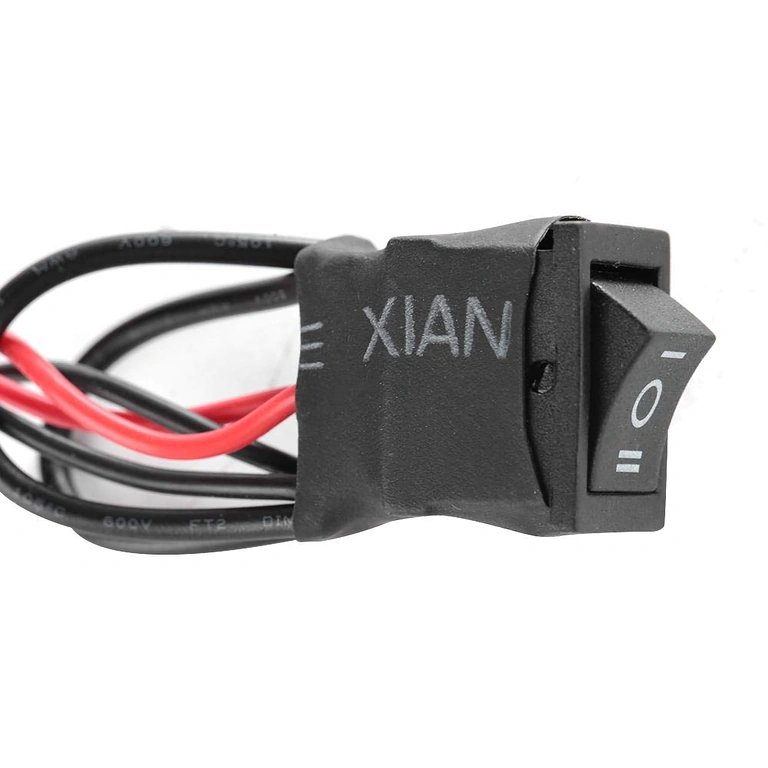

- A forgásirány megváltoztatásához nyomd meg az irányváltó gombot. Javaslat: az irányváltás előtt csökkentsd a sebességet a minimumra.
- Győződj meg arról, hogy a motor áramfelvétele nem haladja meg a 3A névleges értéket — vedd figyelembe, hogy az indítási áramlökés magasabb lehet az üzemi áramnál.
A csomag tartalma
- 1x PWM DC motor fordulatszámszabályozó 6-24V 3A, irányváltó gombbal és forgópotenciométerrel
Gyakori kérdések (GYIK)
Működik egy hagyományos 12V-os laptop- vagy router-tápegységgel?
Igen, bármilyen stabilizált 12V DC tápegységgel kompatibilis. Csak arra ügyelj, hogy a tápegység le tudja adni a motor által felvett áramot — ellenkező esetben a tápegység fog túlterhelődni, nem a vezérlő.
Használhatom ezt a vezérlőt 5V-os motorhoz is?
Nem ajánlott. A minimális bemeneti feszültség 6V. Ezen érték alatt a működés instabillá válik, és fennáll a meghibásodás veszélye.
Megváltoztathatom a forgásirányt, miközben a motor működik?
Igen, az irányváltó gomb menet közben is használható. Azonban a motor és a vezérlő védelme érdekében erősen ajánlott a sebességet minimálisra csökkenteni a gomb megnyomása előtt.
Szükség van Arduino-ra vagy más mikrokontrollerre a működéséhez?
Nem. A modul teljesen önállóan működik — a potenciométer és a gomb minden szükséges funkciót ellát. Ha azonban mégis Arduino vagy Raspberry Pi rendszerbe szeretnéd integrálni, kiválóan használható külső teljesítménymodulként olyan motorokhoz, amelyek áramfelvétele meghaladja a digitális pinek terhelhetőségét.
