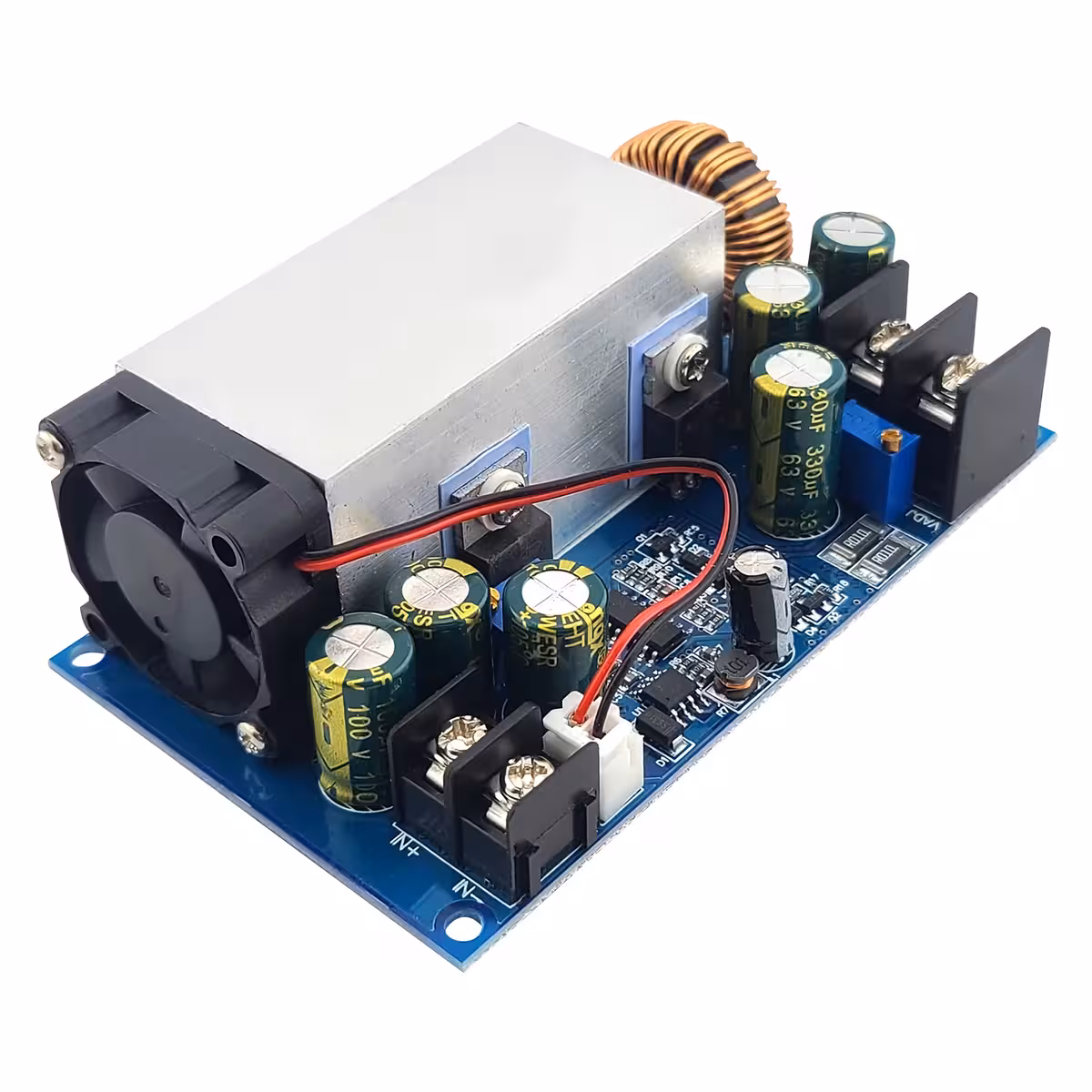

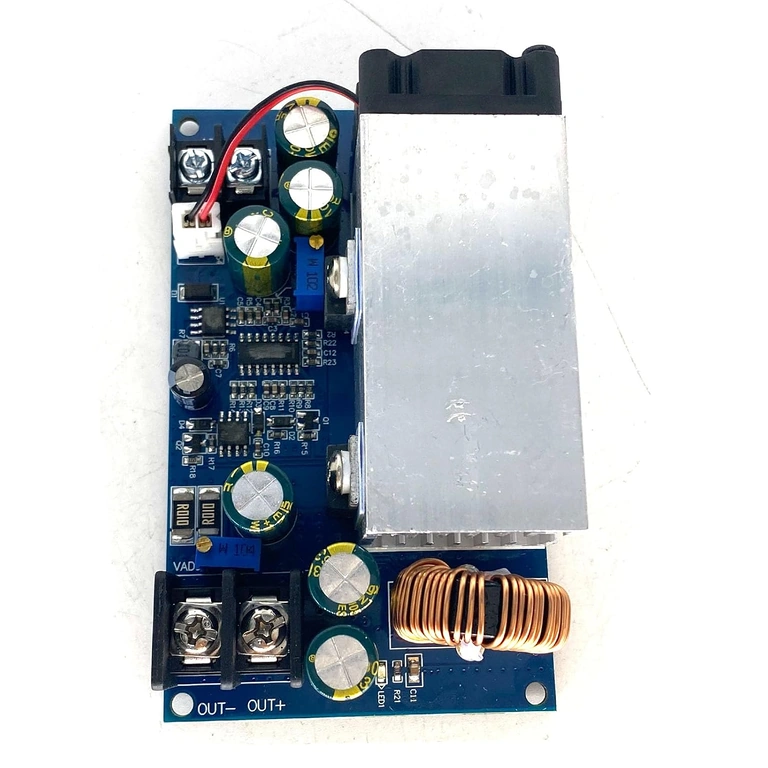

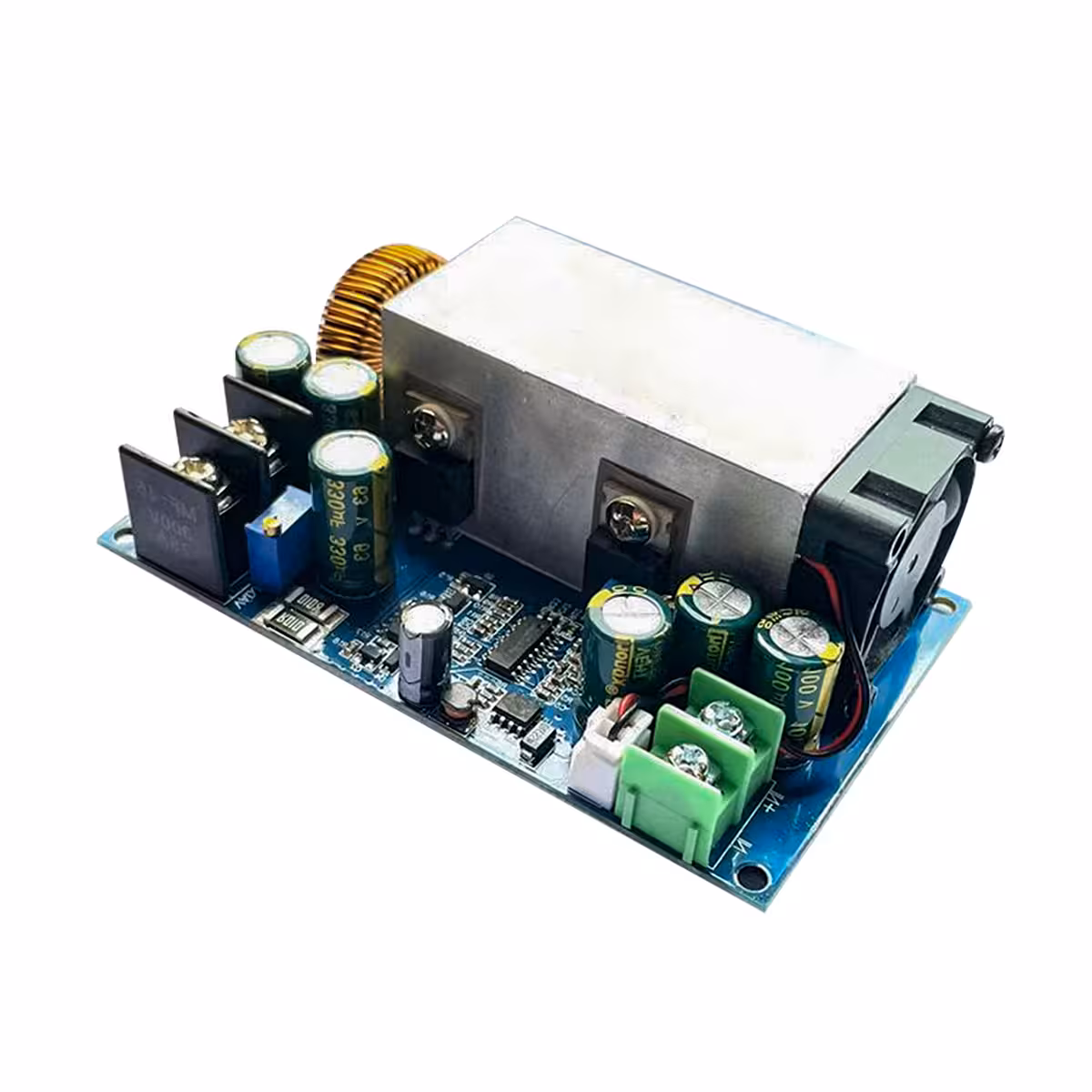

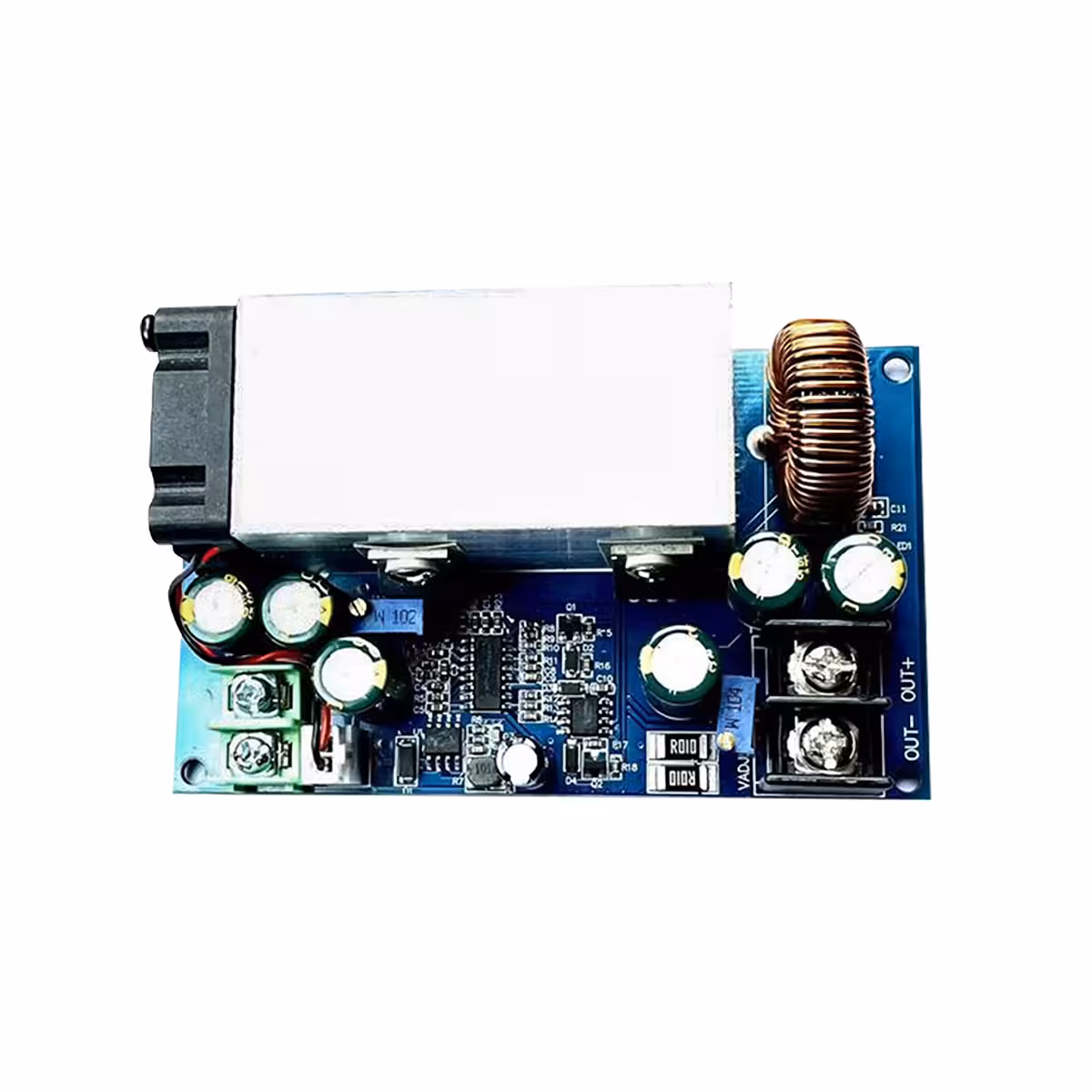

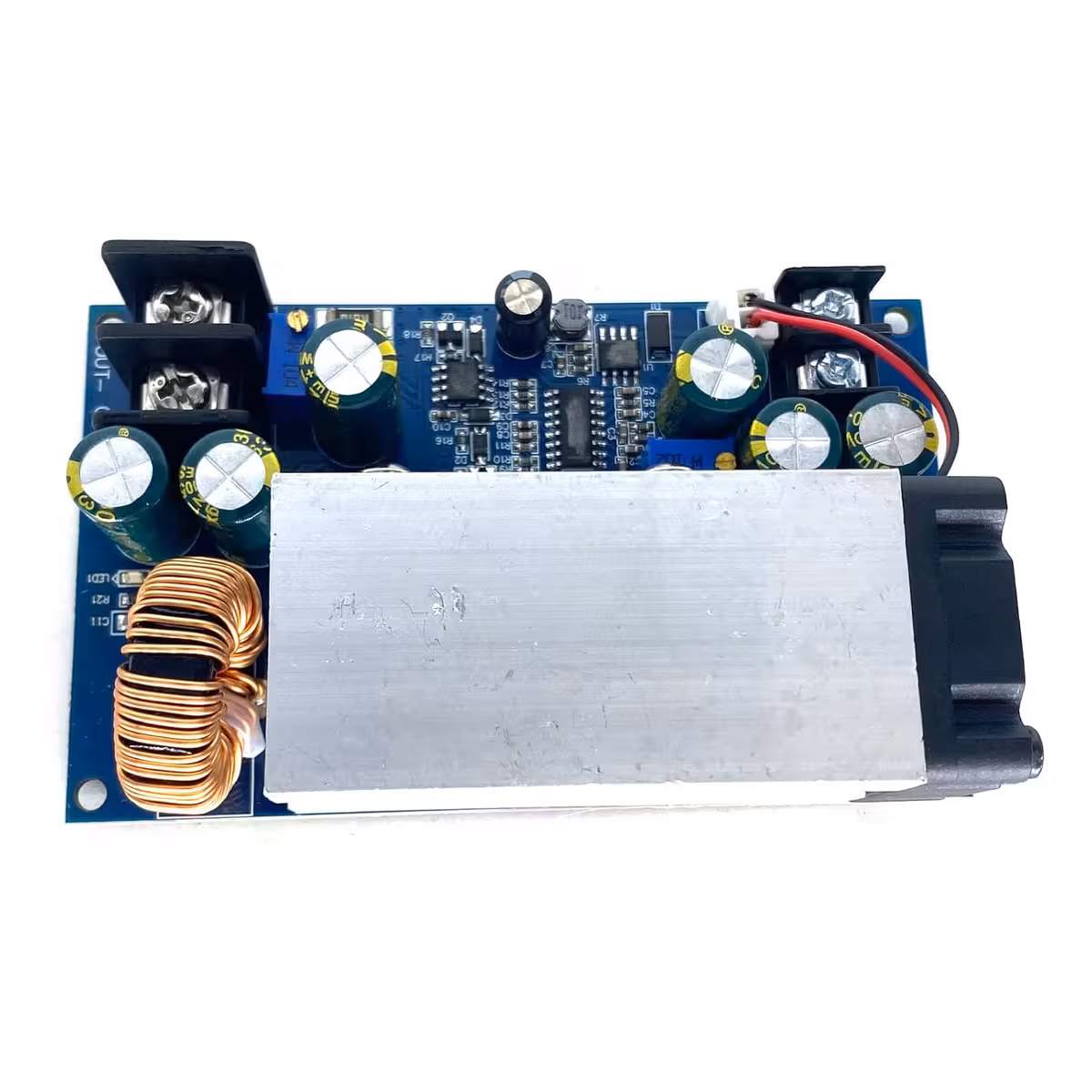

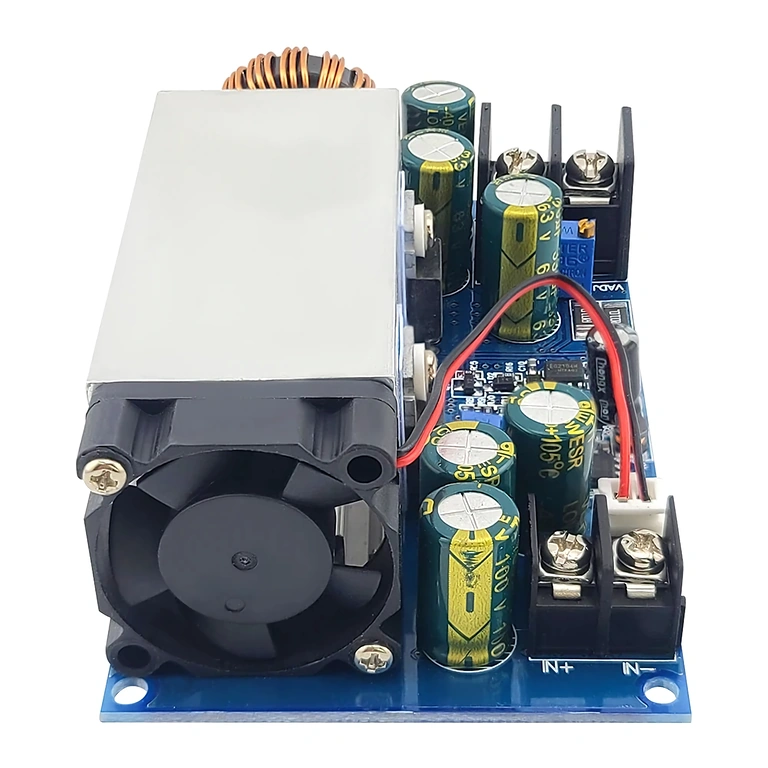

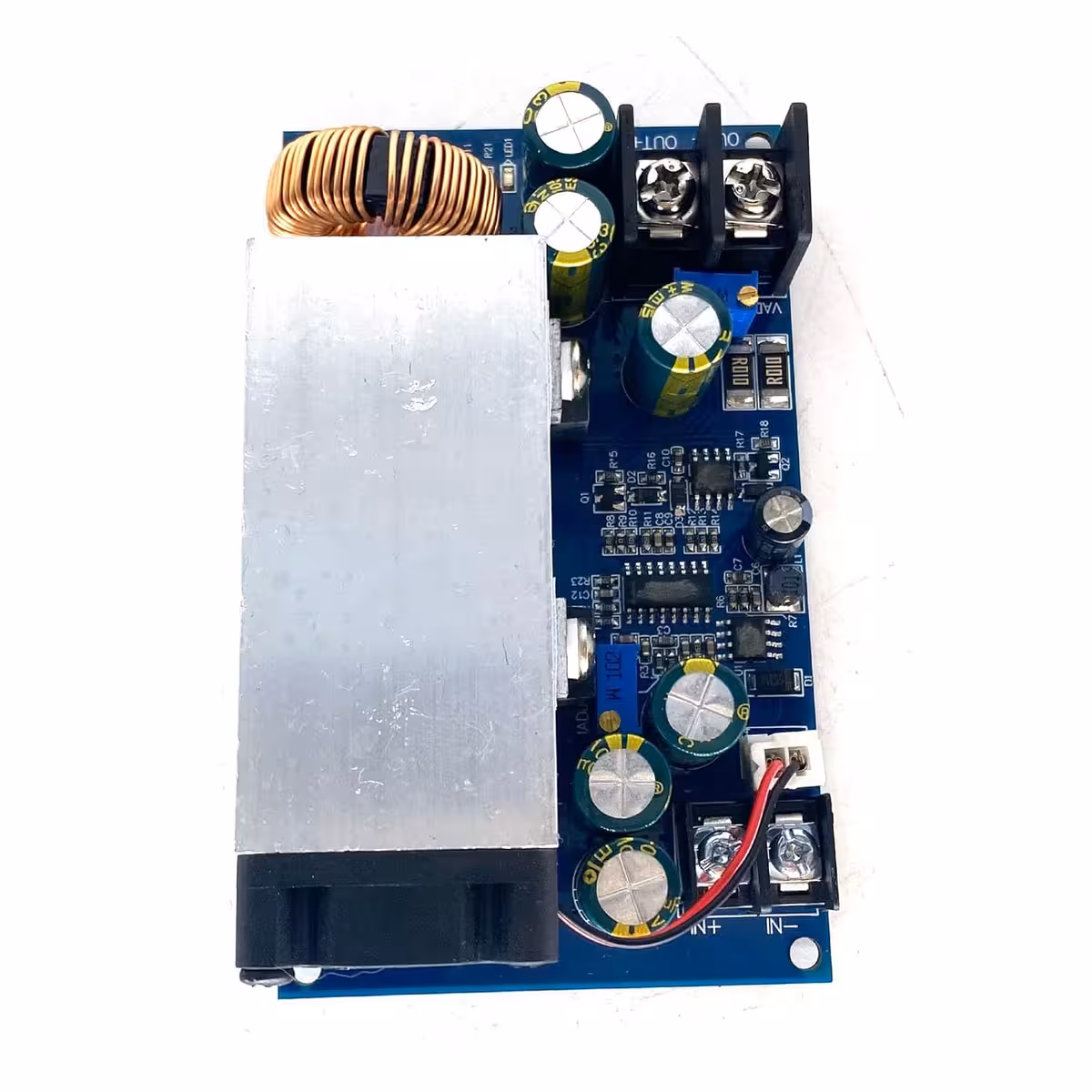

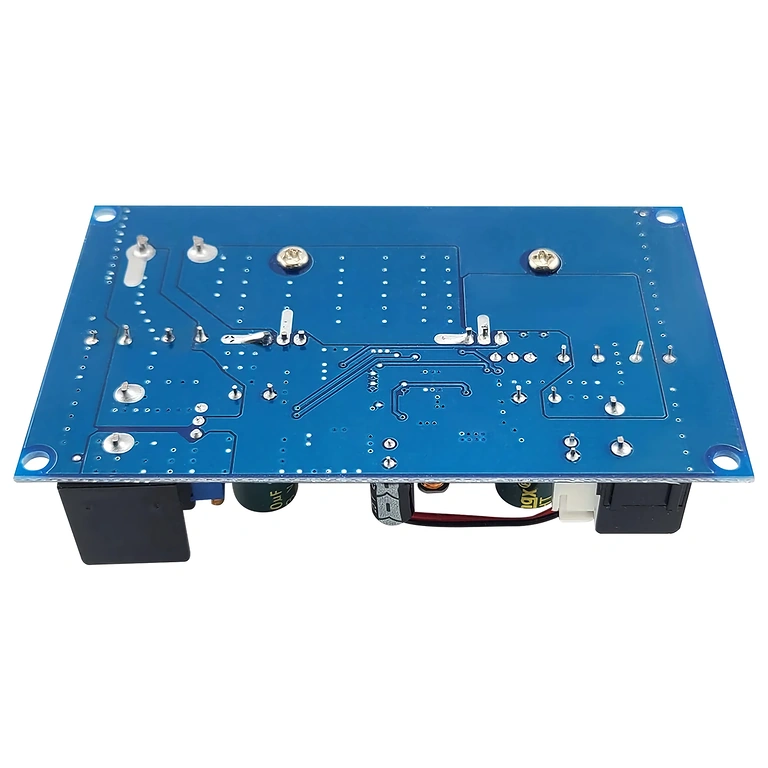

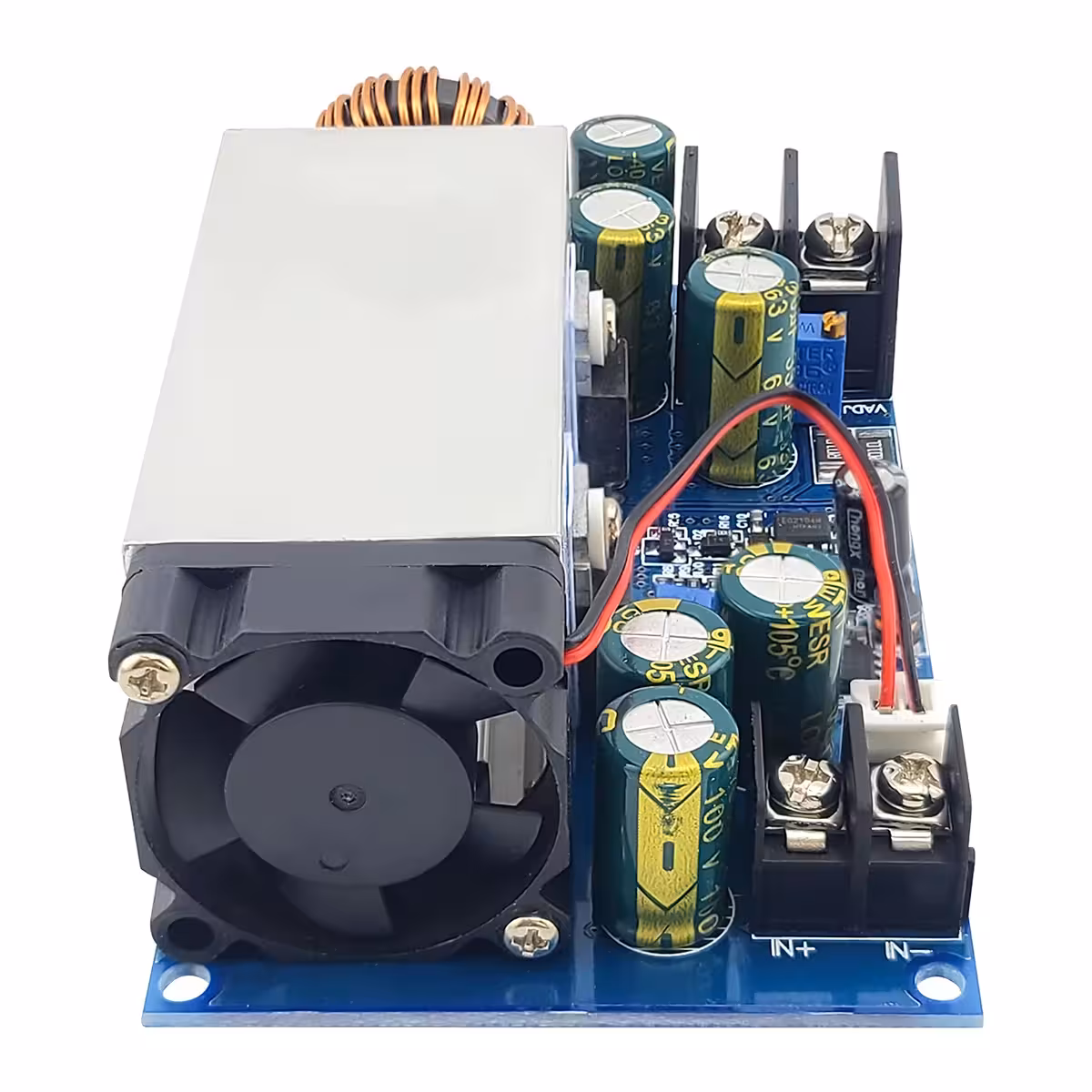

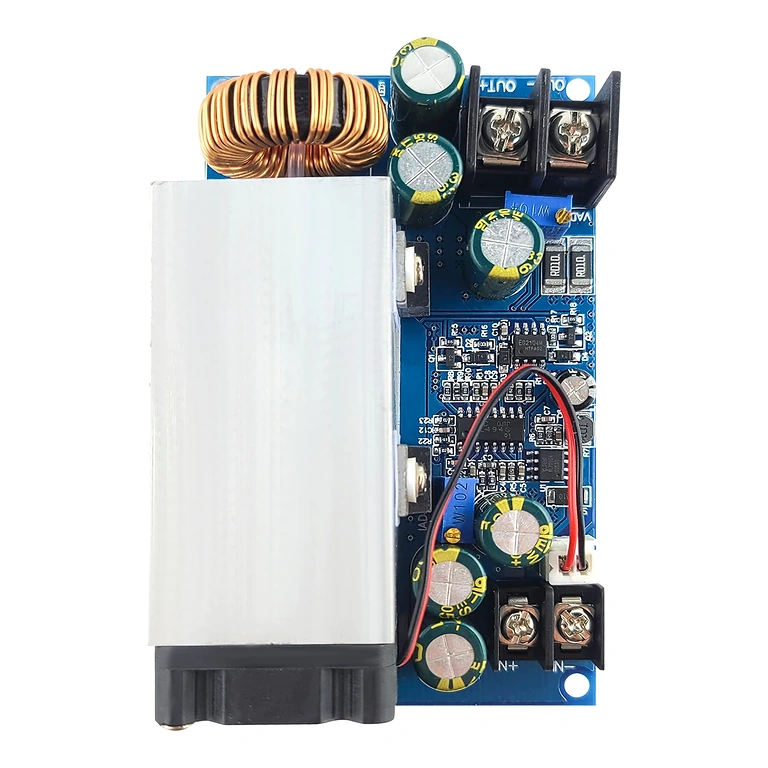

600W 25A DC-DC Step-Down konverter – precíz CV/CC szabályozás tápellátáshoz és akkumulátortöltéshez

Olyan megoldást keresel, amellyel feszültséget csökkenthetsz anélkül, hogy a teljesítmény hővé alakulna, vagy több különálló modult kellene vásárolnod? Ez a 600W-os, 25A-es DC-DC step-down konverter pontosan ezt nyújtja: egyetlen kompakt eszközben vezérelheted a feszültséget és az áramerősséget, akár 95%-os hatásfokkal.

Megjegyzés: A modul kizárólag step-down (feszültségcsökkentő) üzemmódban működik. A kimeneti feszültségnek minden esetben alacsonyabbnak kell lennie a bemenetinél. A készülék nem rendelkezik fordított polaritás elleni védelemmel.

Miért válaszd ezt a modellt? (Főbb előnyök):

Kettős CV/CC szabályozás — a feszültséget és az áramerősséget egymástól függetlenül vezérelheted egyetlen modulon, így nincs szükség külön áramkorlátozóra.
Akár 95%-os hatásfok — a minimális hőveszteségnek köszönhetően közepes terhelés mellett hosszú ideig, túlmelegedés nélkül használható.
Széles, 12–75V bemeneti tartomány — napelemes rendszerekkel, akkumulátorokkal, tápegységekkel vagy laboratóriumi forrásokkal is kompatibilis, további adapterek nélkül.
Állítható 2.5–60V / 1–25A kimenet — az Arduino modulok táplálásától kezdve a 48V-os akkumulátorok töltésén át a kisebb motorok vezérléséig mindenre alkalmas.
Többfordulatú potenciométerek — a precízebb beállítás érdekében, szemben az egyfordulatú modellekkel, ahol a legkisebb elmozdulás is nagy változást okozhat.
Kék LED visszajelző — azonnal láthatod, ha a kimenet aktív, anélkül, hogy multimétert kellene használnod.
80 kHz kapcsolási frekvencia — alacsony kimeneti hullámosság, kisebb szűrőalkatrészek és tisztább jel az érzékeny fogyasztók számára.

Műszaki adatok és teljesítmény

A 80 kHz-es kapcsolási frekvenciájú buck (step-down) topológia kiváló egyensúlyt teremt a hatékonyság és a kimeneti feszültség minősége között – a hullámosság még nagy áramerősségnél is alacsony marad. A csúcsteljesítmény 600W, azonban folyamatos használat esetén 500W-os korlátot javaslunk, különösen aktív hűtés nélkül. A beállítás két többfordulatú potenciométerrel történik – a VIADJ a feszültséghez, az IADJ pedig az áramerősséghez –, amelyekkel ugrások nélkül, finoman hangolhatod az értékeket. A rövidzárlat elleni védelem az automatikus CC üzemmódú áramkorlátozással valósul meg, a modul teljes lekapcsolása nélkül. Figyelem: induktív terhelések (motorok, tekercsek, relék) esetén a kimenetre visszáramvédő Schottky-dióda beépítése kötelező.

Paraméter	Érték / Részletek
Maximális teljesítmény	600W (folyamatosan 500W ajánlott)
Kimeneti áramerősség	1–25A állítható
Bemeneti feszültség	12–75V DC
Kimeneti feszültség	2.5–60V DC (kizárólag step-down)
Működési módok	CV (állandó feszültség) / CC (állandó áram)
Hatásfok	Akár 95%
Kapcsolási frekvencia	80 kHz
Állapotjelző	Kék LED (aktív kimeneti feszültség)
Rövidzárlat elleni védelem	Automatikus áramkorlátozás (CC)
Fordított polaritás elleni védelem	Nem tartalmazza
Kompatibilis alkalmazások	Akkumulátorok, kismotorok, elektronikai modulok, szabályozható tápegységek

Használati útmutató

Csatlakoztasd a tápegységet a bemenetre a polaritás (+ és −) figyelembevételével; bekapcsolás előtt ellenőrizd multiméterrel.
Állítsd az IADJ-t minimumra: tekerd teljesen az óramutató járásával ellentétes irányba (kb. 10 fordulat), mielőtt a fogyasztót csatlakoztatnád.
Állítsd be a VIADJ-t: az óramutató járásával megegyezően növelheted, ellentétesen csökkentheted a kimeneti feszültséget. Ellenőrizd az értéket multiméterrel.
Csatlakoztasd a fogyasztót, majd fokozatosan növeld az IADJ-t a kívánt áramerősség eléréséig, ampermérővel figyelve az értéket.
Ne kösd össze a bemeneti és kimeneti testet (GND) anélkül, hogy ismernéd a táplált áramkör kapcsolási rajzát.
Induktív terheléseknél (motorok, tekercsek) szerelj egy visszáramvédő Schottky-diódát a fogyasztóval párhuzamosan, a katóddal a pozitív pólus felé.
500W-hoz közeli terhelésnél gondoskodj aktív hűtésről (ventilátor) a biztonságos üzemi hőmérséklet fenntartása érdekében.

A csomag tartalma

1 × 600W 25A DC-DC Step-Down CV/CC modul

Gyakran Ismételt Kérdések

Használhatom ezt a konvertert feszültségnövelésre?

Nem. A modul kizárólag step-down (feszültségcsökkentő) módban működik. A kimeneti feszültségnek mindig alacsonyabbnak kell lennie a bemenetinél. Feszültségnöveléshez boost konverterre van szükség.

Mi történik, ha felcserélem a bemeneti polaritást?

A modul nem rendelkezik fordított polaritás elleni védelemmel. A helytelen bekötés véglegesen károsíthatja a belső alkatrészeket. Bekapcsolás előtt mindig ellenőrizd a polaritást multiméterrel.

Kötelező a visszáramvédő dióda akkumulátortöltésnél?

Igen. Nélküle az áram visszafelé folyhat a modulon keresztül, amikor a táp le van választva, ami tönkreteheti a belső tranzisztorokat. Használj az üzemi áramnak megfelelő Schottky-diódát.

Táplálhatok DC motorokat közvetlenül erről a modulról?

Igen, de csak a motorral párhuzamosan kötött visszáramvédő Schottky-diódával. A bekapcsolási áram nem haladhatja meg a 25A-t, a folyamatos teljesítmény pedig maradjon 500W alatt.

Mikor van szükség kiegészítő hűtésre?

300W feletti terhelésnél vagy meleg környezetben szerelj ventilátort a modul fölé. Kényszerhűtés nélkül az alkatrészek hőmérséklete gyorsan emelkedik, ami jelentősen csökkenti az élettartamot.
